Chub-BY15 (súng mini)

Nhớ đọc kỹ hướng dẫn PDF đính kèm để có kết quả tốt nhất nha!

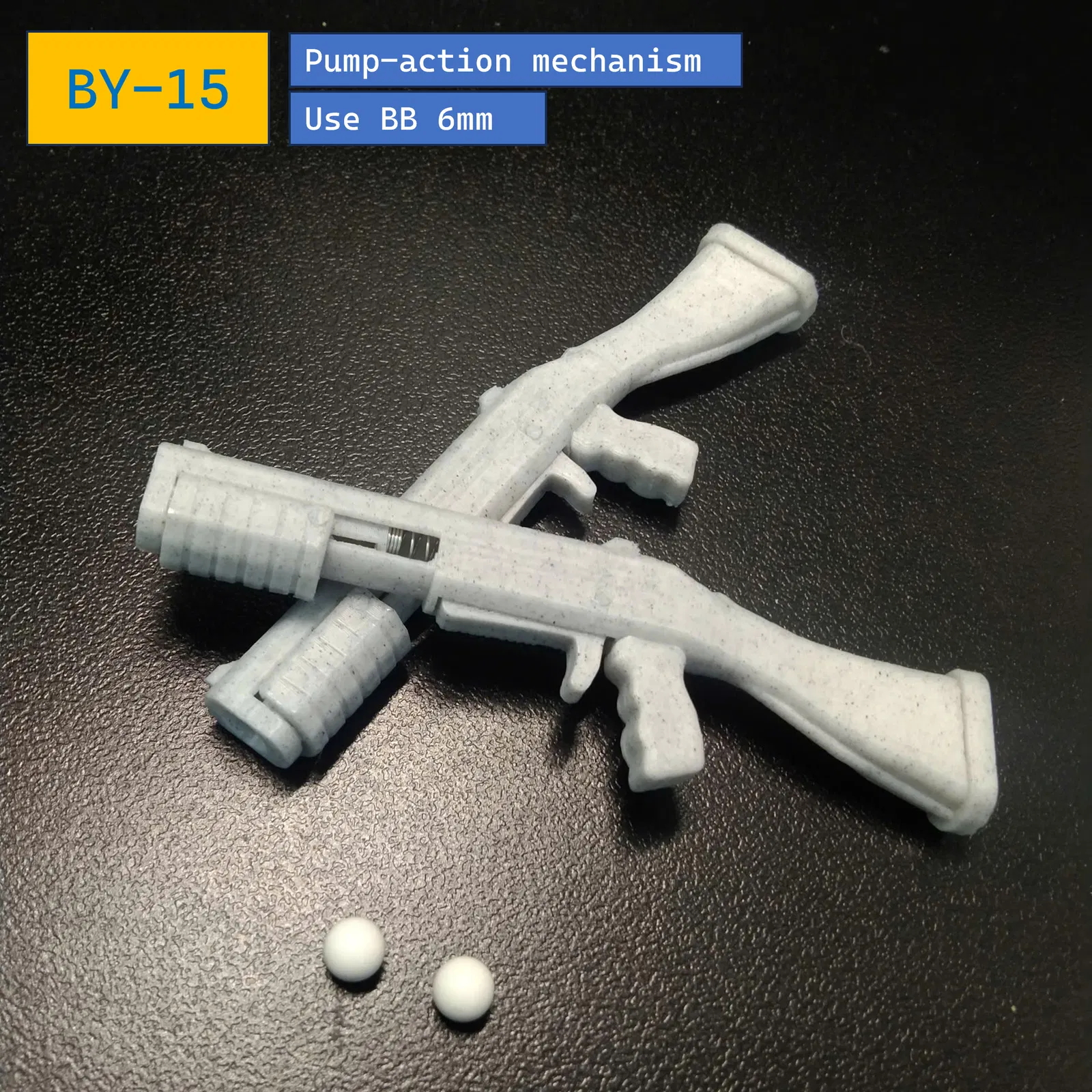

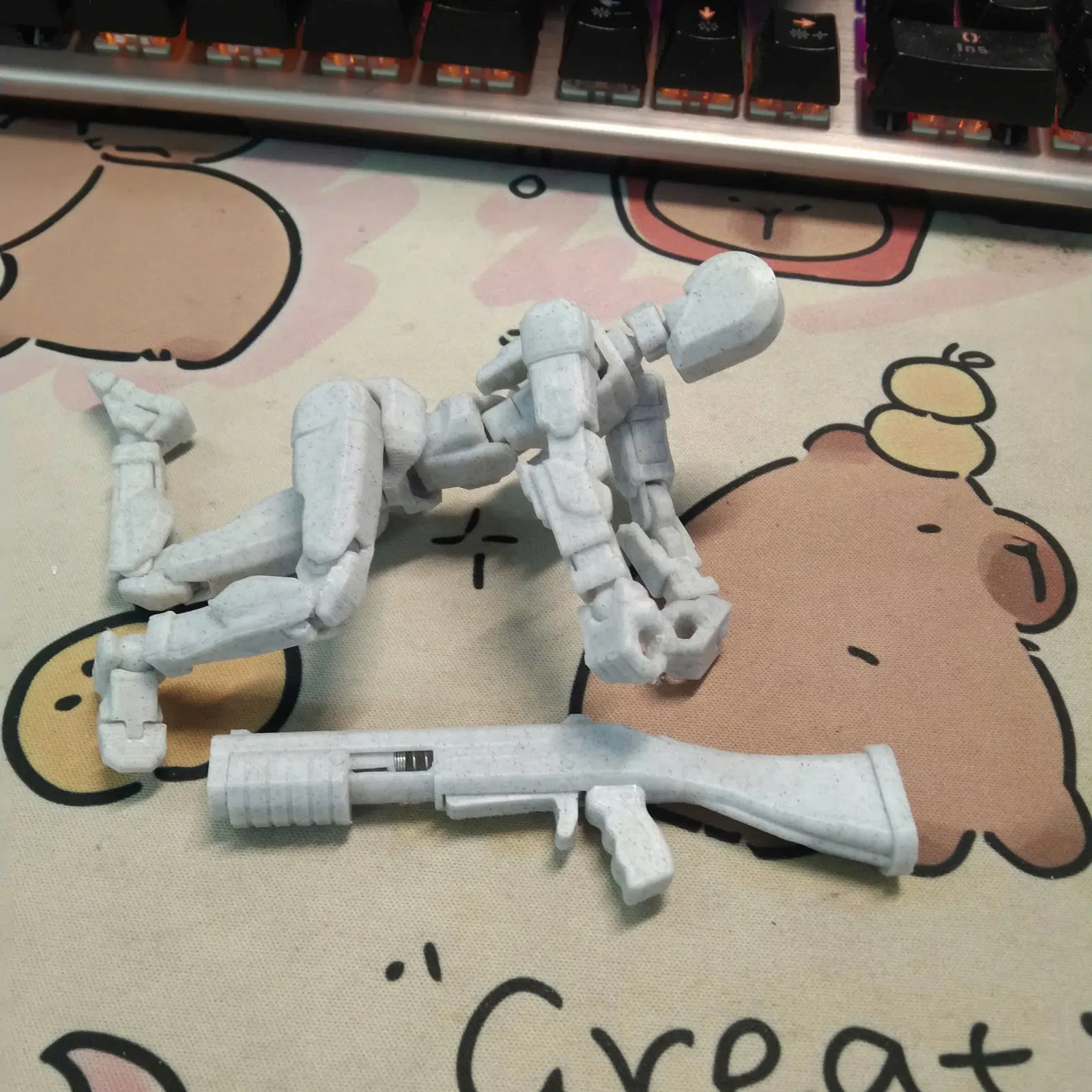

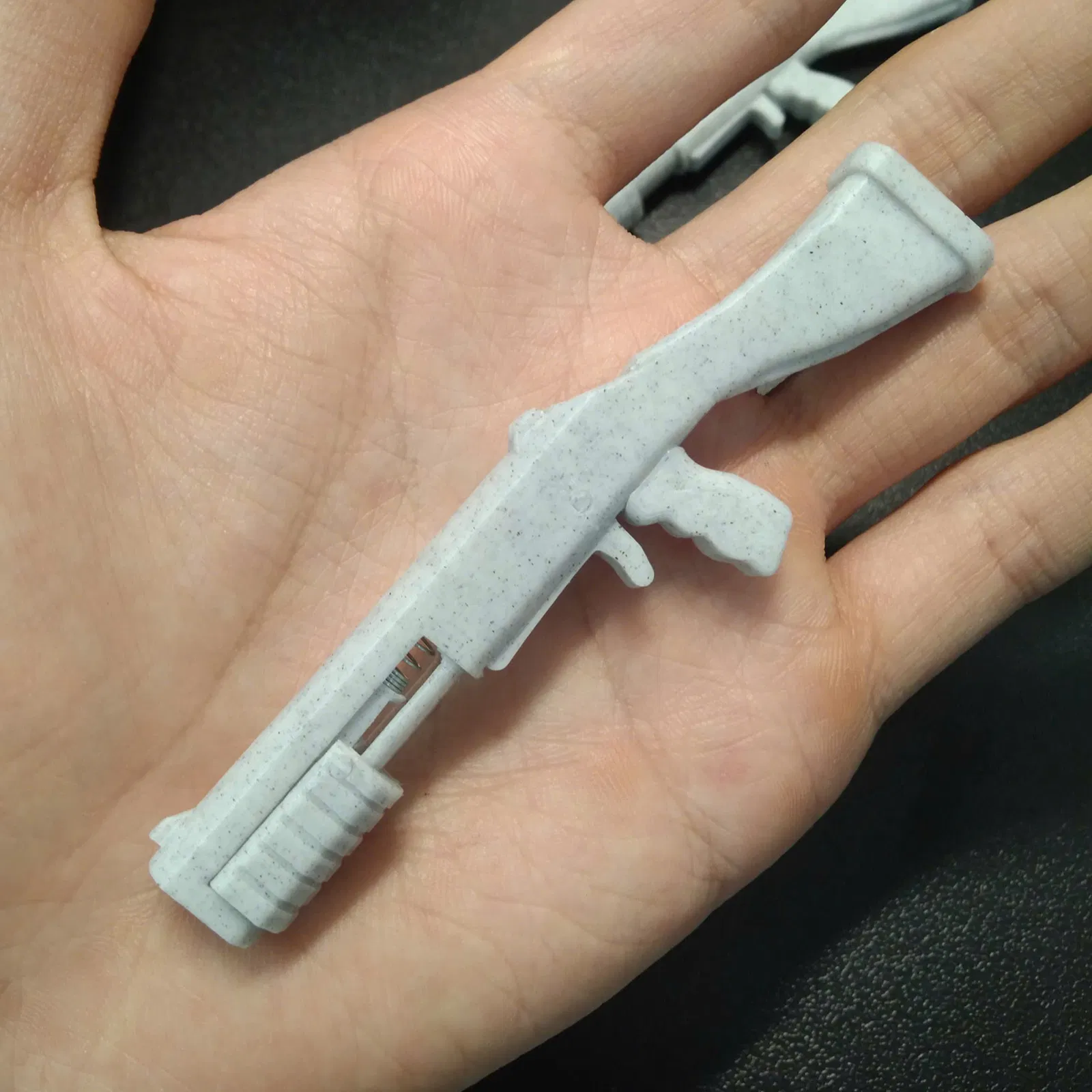

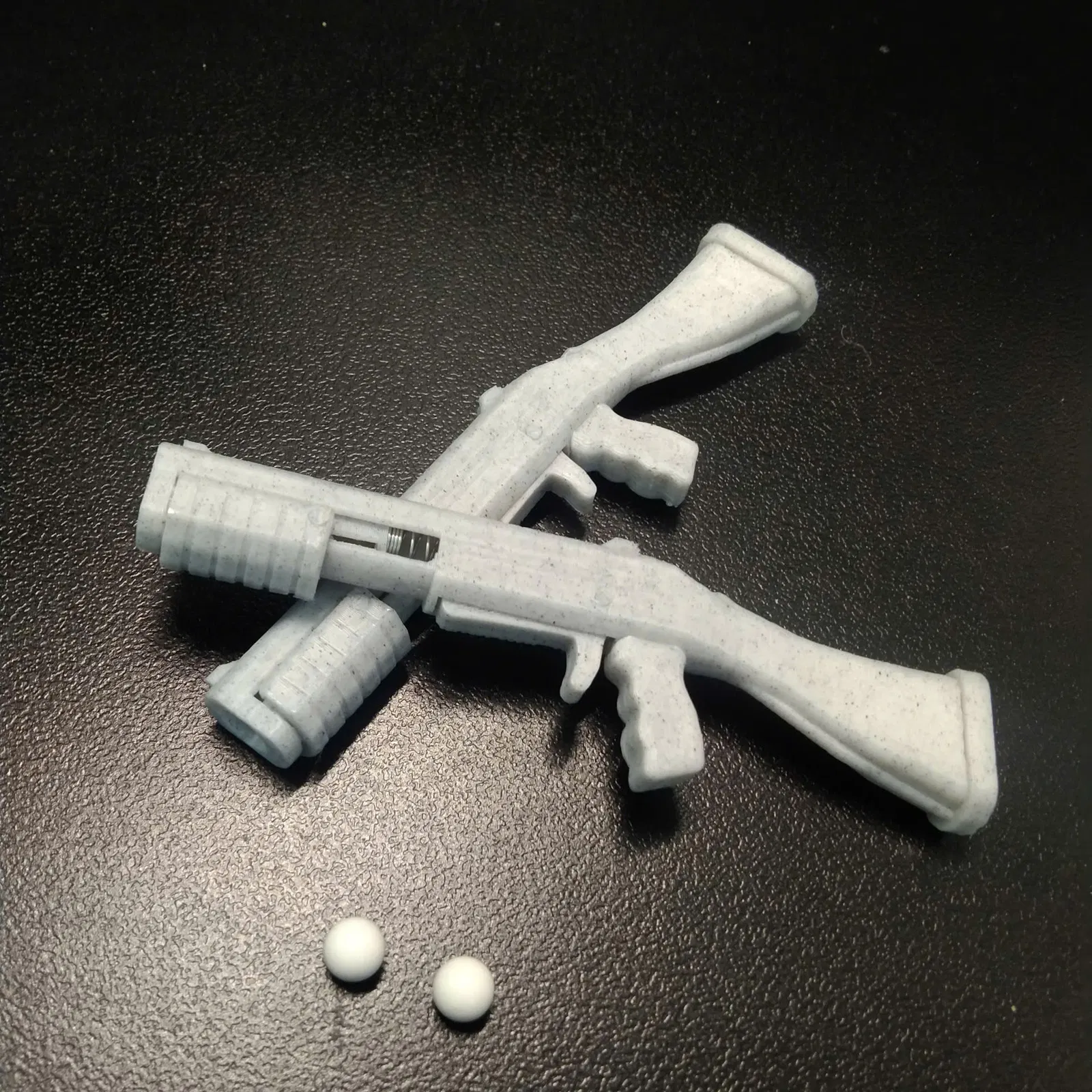

Mô hình thu nhỏ, tròn trịa của khẩu BY-15, lấy cảm hứng từ game COD. Mô hình này in tốt với các loại sợi in 3D như PLA và PETG. Tốc độ in: 200mm/s, chiều cao lớp: 0.2mm, độ rộng đường in 0.3mm. Bật chế độ retraction để tránh bị tơ — khoảng cách retraction: 1mm, tốc độ: 40mm/s. Cần dùng Supports để đảm bảo các bộ phận nhỏ được in chính xác.

HƯỚNG DẪN LẮP RÁP MÔ HÌNH

Tại sao hướng dẫn này hữu ích?

Thiết kế này có kích thước nhỏ và chiều cao lớp thường được đặt ở 0.2mm, các bộ phận in ra có thể không khớp hoặc hoạt động đúng như mong đợi. Bạn nên làm theo các bước này để giải quyết vấn đề.

1. Dũa các bộ phận và rãnh trượt.

Dùng dũa để làm mịn bề mặt rãnh trượt trên thân súng.

Dùng dũa để làm sạch rãnh trên tay cầm.

Dùng dũa để mở rộng lỗ nòng súng, đảm bảo búa có thể trượt nhẹ nhàng bên trong.

Dùng mũi khoan 2mm để khoan lại các lỗ (sử dụng các đoạn sợi in 3D làm chốt).

Lưu ý cho cò súng: Cần phải mở rộng lỗ để tránh bị kẹt.

Tuỳ thuộc vào máy in và loại sợi bạn đang sử dụng, có thể cần thêm các điều chỉnh để đảm bảo mô hình hoạt động trơn tru.

2. Lắp ráp:

Đầu tiên, kiếm một cái lò xo từ cây bút nào đó.

1. Gắn cò và lò xo vào, sau đó cố định cò bằng sợi in 3D làm chốt.

2. Đẩy búa vào nòng súng. Lưu ý: Đảm bảo các rãnh trên búa hướng xuống dưới.

3. Gắn báng súng vào vị trí, đẩy nhẹ búa lùi lại bằng vật khác, sau đó luồn chốt bằng sợi in 3D qua cả báng súng và búa.

4. Dán hai mảnh báng vào thân súng. Lưu ý: Tay cầm nên được dán gần cò súng để tránh bị kéo quá xa.

Chúc anh em may mắn nha!
