Chỉ báo chiều quay motor NEMA (extruder)

Tui luôn thích xem mấy cái máy in của mình nó đang làm gì.

Đôi khi tui tự hỏi cái motor của extruder nó đang chuyển động kiểu gì (đùn ra, rút vô, chậm, nhanh, vv), mà cái này trên máy Prusa MK2 / MK2.5 / MK3 không phải lúc nào cũng dễ thấy.

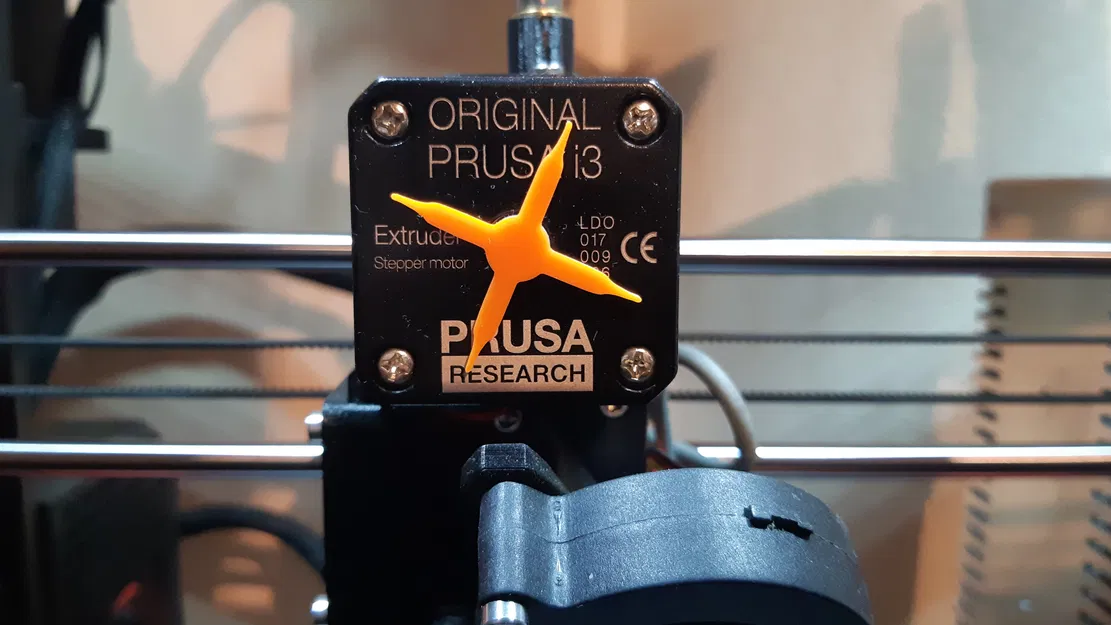

Vì vậy, tui đã thiết kế một cái chỉ báo mà bạn có thể gắn nam châm lên trục của motor NEMA extruder. Chỉ cần in ra, dán một cục nam châm bằng keo siêu dính (chờ keo khô nha...) rồi gắn lên motor (nhớ dán nam châm vô cái mặt 'lồi' đó nha). Mấy cái này in chỉ tốn vài phút thôi.

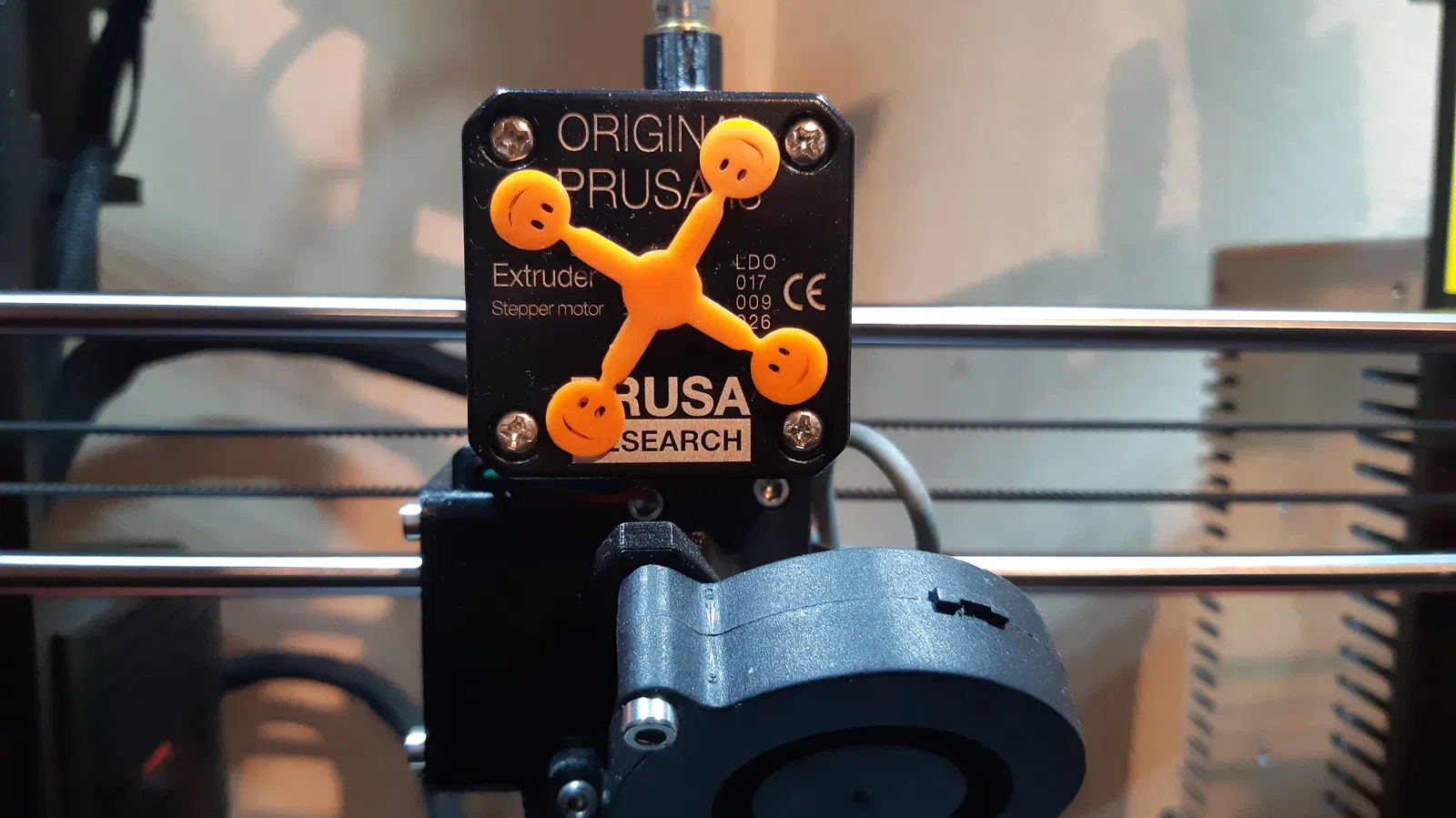

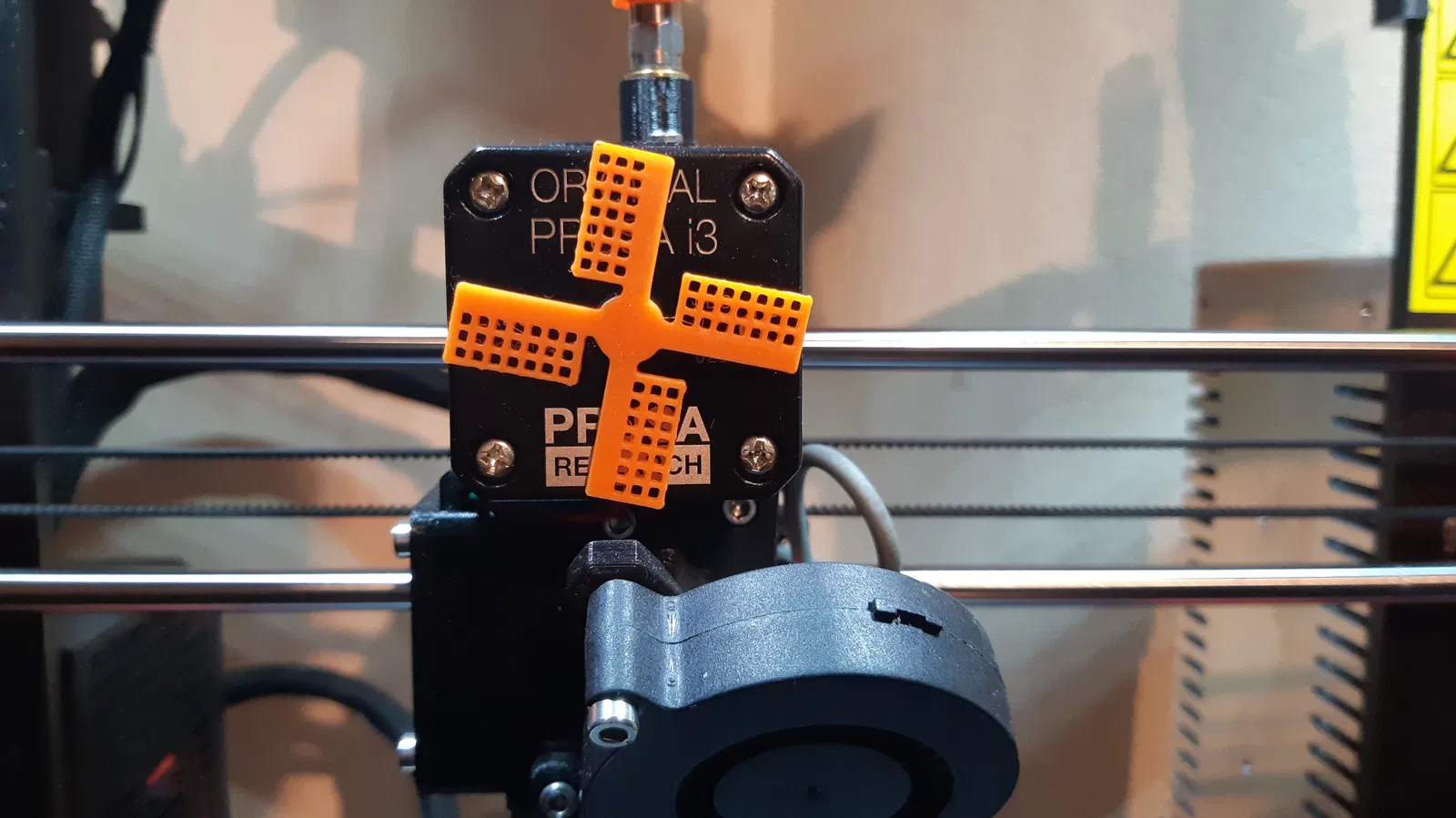

Chỉ cho vui thôi tui còn thiết kế cái phiên bản "Cối xay gió Hà Lan" nữa. Cho mấy bạn purist nè: tiếc là motor extruder nó quay theo chiều kim đồng hồ khi đùn ra, còn cối xay gió Hà Lan xịn thì quay ngược chiều kim đồng hồ nha :-). Tui cũng có thêm phiên bản có mặt cười nữa. Cứ tự nhiên thiết kế theo ý của mấy bạn nha.

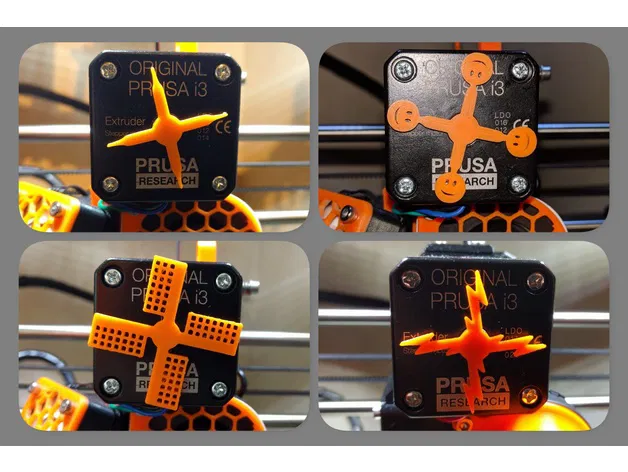

Tui có tải lên 6 phiên bản:

Phiên bản chỉ báo cho nam châm 8x3mm Phiên bản cối xay gió cho nam châm 8x3mm Phiên bản mặt cười cho nam châm 8x3mm Phiên bản sét đánh cho nam châm 8x3mm Phiên bản chỉ báo cho nam châm 6x3mm "Turbine" phiên bản cho nam châm 8x3mm

note: phiên bản nam châm 6mm thì tui làm không có thành công lắm (nó có quay đó, nhưng mà bị trượt nhiều quá). Tui vẫn để bản thiết kế lại đó phòng trường hợp có ai đó làm được, nhưng mà tui khuyên mấy bạn nên xài mấy phiên bản nam châm 8x3mm nha.

Mikolas Zuza từ Prusa Research cũng có đăng một bài viết về cái chỉ báo/hình ảnh hóa này trên trang web của Prusa nè: How to visualize extruder motor movements - Original Prusa 3D Printers

Mấy cái này cũng xài ngon cho MMU2 đó nha!

Hướng dẫn in

Đề nghị in với 100% infill hoặc đủ perimeters

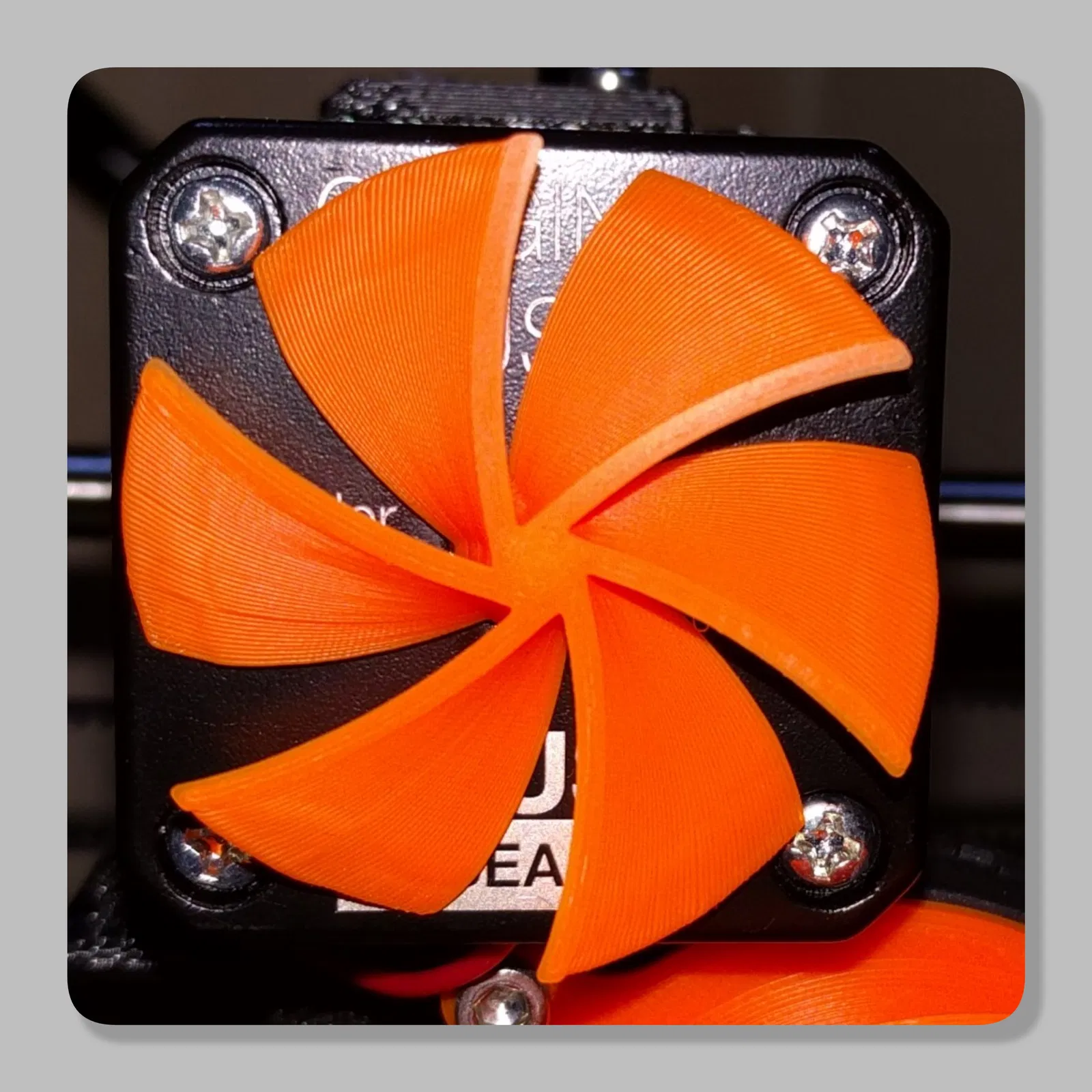

Cái Turbine có thể hơi khó in một chút vì mấy cái chỗ overhang với thành mỏng. Cứ đi thật chậm và đảm bảo có đủ làm mát. Độ phân giải < 0.2 là được khuyên dùng.
