Bộ định vị và cố định tấm tổ ong máy khắc laser - Sculpfun S30 (S10?, S9?)

Cập nhật chung

Hỗ trợ các sản phẩm / cấu hình Sculpfun khác nhau:

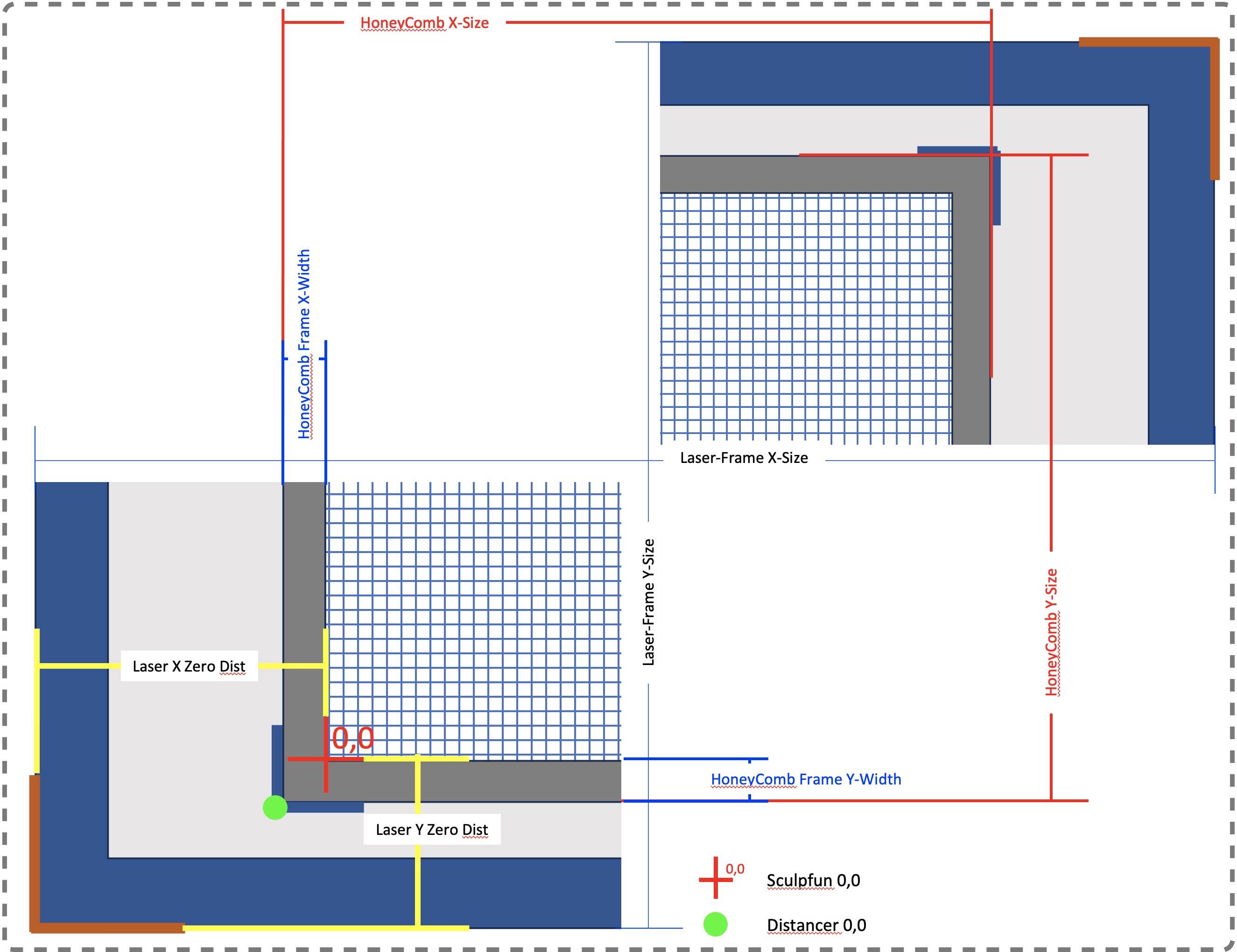

Nếu Tấm tổ ong bạn đang dùng KHÔNG có kích thước giống tôi: chính xác 405 mm (Trục X) x 405 mm (Trục Y), chúng ta cần điều chỉnh các bộ định vị. Các số đo và kích thước cần thiết:

Chiều rộng khung tổ ong Trục X : (của tôi là 21 mm) Chiều rộng khung tổ ong Trục Y : (của tôi là 21 mm) Kích thước tổ ong Trục X (ngoài) : (của tôi là 405 mm) Kích thước tổ ong Trục Y (ngoài) : (của tôi là 405 mm)

Kích thước khung Laser Trục X (ngoài) : (của tôi là 510 mm) Kích thước khung Laser Trục Y (ngoài) : (của tôi là 560 mm)

Khoảng cách gốc 0 Laser Trục X (tính từ bên trong chân kim loại) : Khoảng cách gốc 0 Laser Trục Y (tính từ bên trong chân kim loại) :

Hình ảnh một góc của Tấm tổ ong (cần hiểu cấu tạo cạnh / góc của Tấm tổ ong)

Cứ hỏi đi, chúng ta sẽ cùng nhau tìm ra giải pháp!

Hỗ trợ S30 PRO MAX (20W):

Kích thước Tấm tổ ong sử dụng giống như của tôi. Cập nhật tháng 9 năm 2025.

Chúng ta chỉ cần điều chỉnh giá trị gốc Laser Trục X; Y. Xong!

Cập nhật lần 2 tháng 3 năm 2025

CHÚ Ý:

Thông tin mới cho thấy KHUNG Sculpfun cũng có thể khác nhau.

==> Trước khi in, vui lòng kiểm tra kích thước KHUNG LASER ban đầu.

Các tính toán của tôi dựa trên Kích thước KHUNG Laser Sculpfun của tôi. Số đo từ bề mặt trong đến bề mặt trong của các chân đế (chúng được gắn ở bên ngoài khung) của tôi là: Trục X 510mm và Trục Y là 560 mm.

Tôi có thể điều chỉnh các giá trị khác trong thiết kế của mình.

CẬP NHẬT THÁNG 3 năm 2025

Đã thêm bộ định vị cho Tấm tổ ong SCULPFUN 400 x 400.

400x400 là kích thước in trên khung. Tấm tổ ong thực tế là 447 x 447 mm.

Vị trí gốc Laser cho tấm này được giả định là X: 70mm, Y: 50 mm từ Bề mặt trong của Chân kim loại (Nhớ: Không có Ốp chân ở đây)

===> Tôi có thể điều chỉnh Kích thước Tấm tổ ong và Vị trí gốc Laser theo yêu cầu.

CẬP NHẬT THÁNG 4 năm 2024:

Có nhiều kích thước Tấm tổ ong Nguyên bản trên thị trường. Cách đây không lâu, tôi cần điều chỉnh cho các tấm Nguyên bản có kích thước nhỏ hơn của tôi 4 mm.

CŨNG VẬY:

Vị trí gốc 0 x;y của laser Sculpfun cũng có sự thay đổi nhỏ, sao cho một cạnh bên trong của Tấm tổ ong khớp với vị trí gốc 0 của laser. Một số khác biệt - có lẽ cũng tùy thuộc vào vị trí công tắc hành trình, v.v.

Tôi sẽ cung cấp một bộ định vị phía TRƯỚC bên TRÁI và phía SAU bên PHẢI cho Tấm tổ ong Nguyên bản 401 x 401 mm để sử dụng CÙNG VỚI Ốp chân trong một thư mục riêng, NHƯNG CHÚNG SẼ KHÔNG khớp chính xác với vị trí gốc 0 của laser ở cạnh bên trong Tấm tổ ong.

Đối với ấn phẩm này cho Tấm tổ ong 401 x 401:

Góc dưới bên trái X: 45.0 + 1.5 + 22 mm

==> Vị trí gốc Laser X = 68.5 mm tính từ Chân kim loại Nguyên bản bên trong Góc dưới bên trái Y: 23.0 + 1.5 + 22 mm

==> Vị trí gốc Laser Y = 46.5 mm tính từ Chân kim loại Nguyên bản bên trong

NẾU CẦN VỊ TRÍ GỐC 0 KHÁC, HÃY LIÊN HỆ VỚI TÔI VÀ TÔI SẼ XEM CÓ THỂ LÀM GÌ.

CẬP NHẬT THÁNG 1 năm 2024

Chú ý:

Dường như Sculpfun bán các Tấm tổ ong có kích thước chính thức giống nhau, NHƯNG THỰC TẾ CHÚNG NHỎ HƠN CỦA TÔI VÀI MM. Của tôi chính xác là 405 (Trục X) x 405 (Trục Y) mm và được đánh dấu là sản phẩm Sculpfun nguyên bản.

Các bộ định vị cho kích thước tấm 401 x 401 mm đang được thử nghiệm. Hãy cho tôi biết nếu bạn cũng gặp phải kích thước khác - để chúng ta tìm ra giải pháp. Được chứ?

_

• --------------------------_ *

Máy khắc laser hiện đang rất thịnh hành và là một công cụ rất hữu ích và hay.

Vì sự đầy đủ của thiết bị, phụ kiện và mô tả, cũng như tính hoàn thiện của khái niệm sử dụng còn xa so với những gì chúng ta biết từ những người bạn Prusa - mọi người, một lần nữa, xin cảm ơn rất nhiều vì sản phẩm của các bạn, và vì cách các bạn cho phép người dùng sử dụng sản phẩm của mình ngay từ đầu - tôi đã cần tìm một giải pháp để định vị tấm tổ ong.

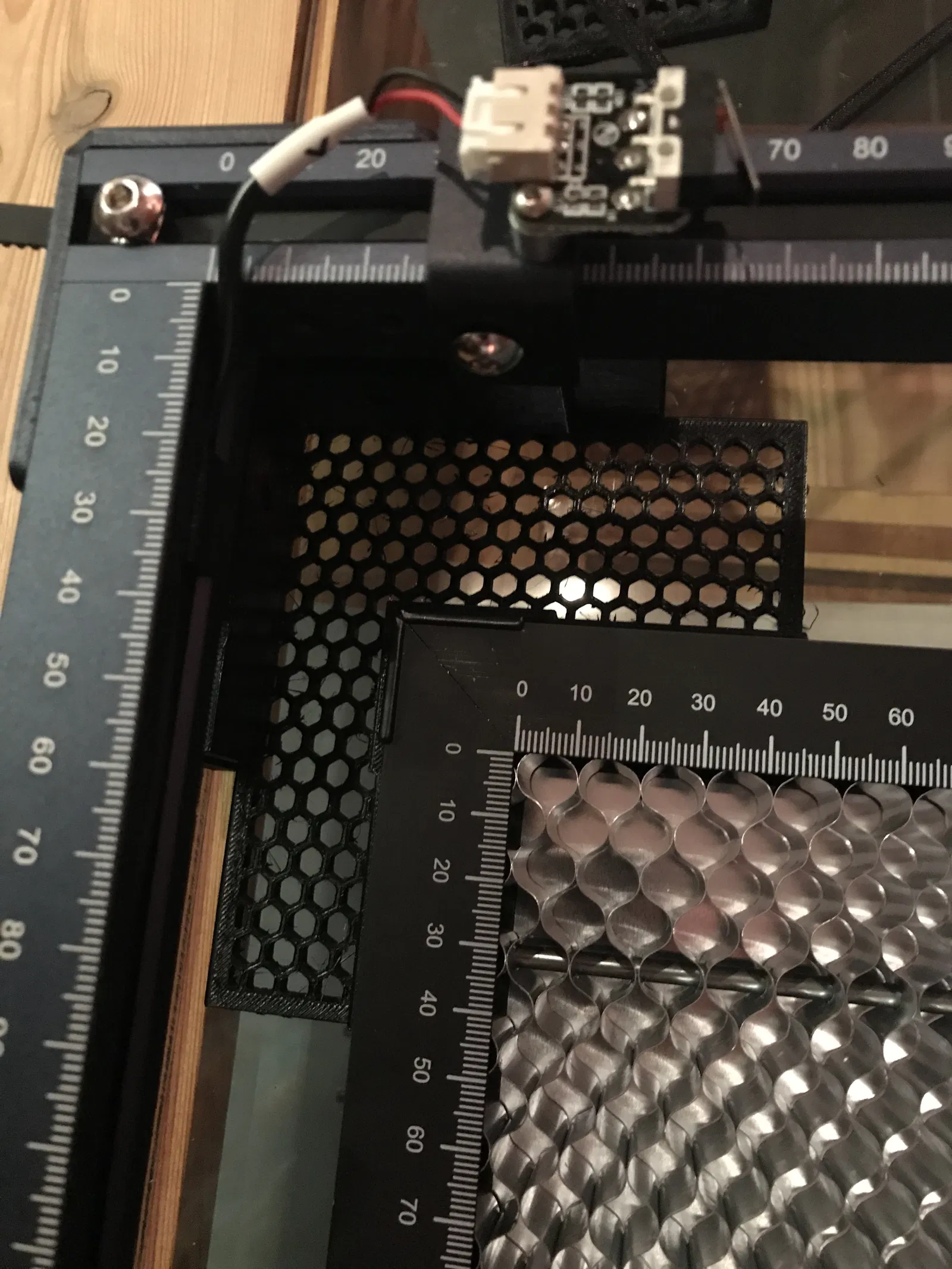

Tấm này được gọi là “tấm tổ ong”. Nó nên được đặt ở đâu đó trong khung lõi sculpfun (các bộ phận đại diện cho trục Y) của máy laser - tốt nhất là cạnh bên trong hoặc góc của nó thẳng hàng với vị trí gốc 0 của đầu laser... và tất nhiên là thẳng hàng với khung lõi.

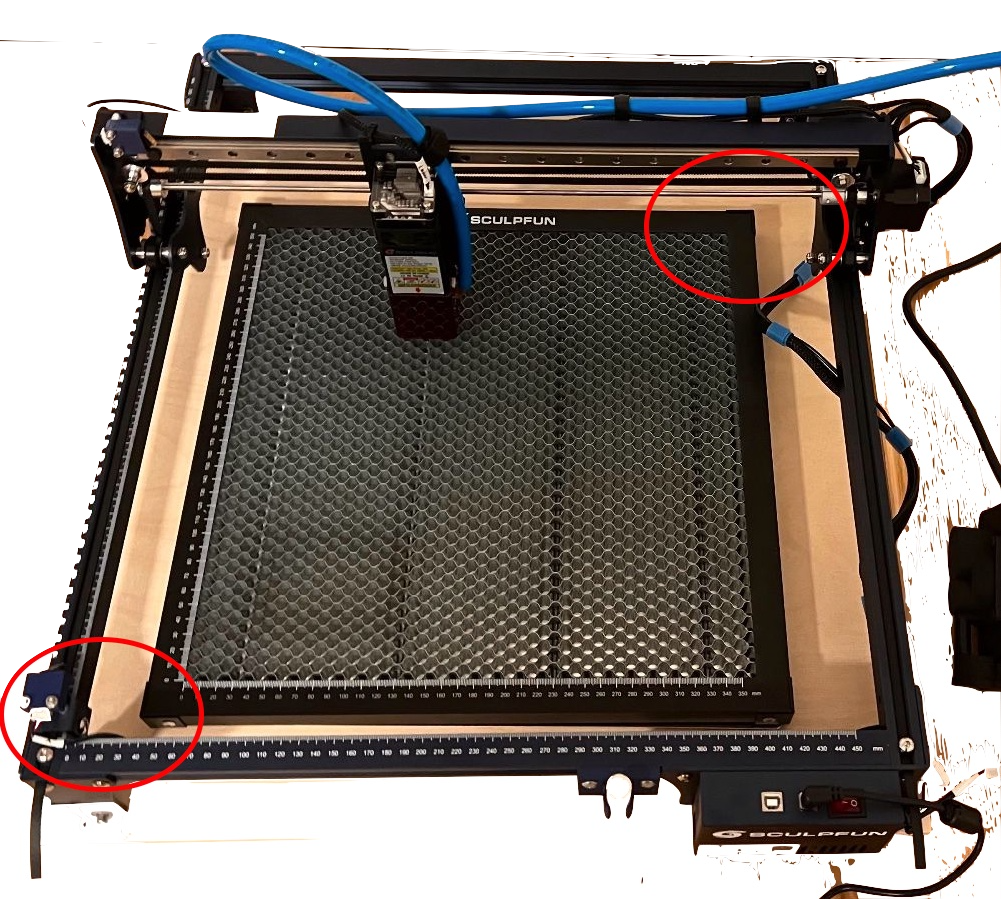

ĐIỀU NÀY KHÔNG BAO GIỜ hoạt động, đặc biệt là có nhiều tình huống va chạm vào tấm và nó lại trượt sang vị trí mới - xem hình với các vòng tròn màu đỏ... việc lắp đặt tấm tổ ong tự do.

Vì vậy... người ta cần "bộ định vị" vừa ổn định tấm và giữ nó đúng vị trí.

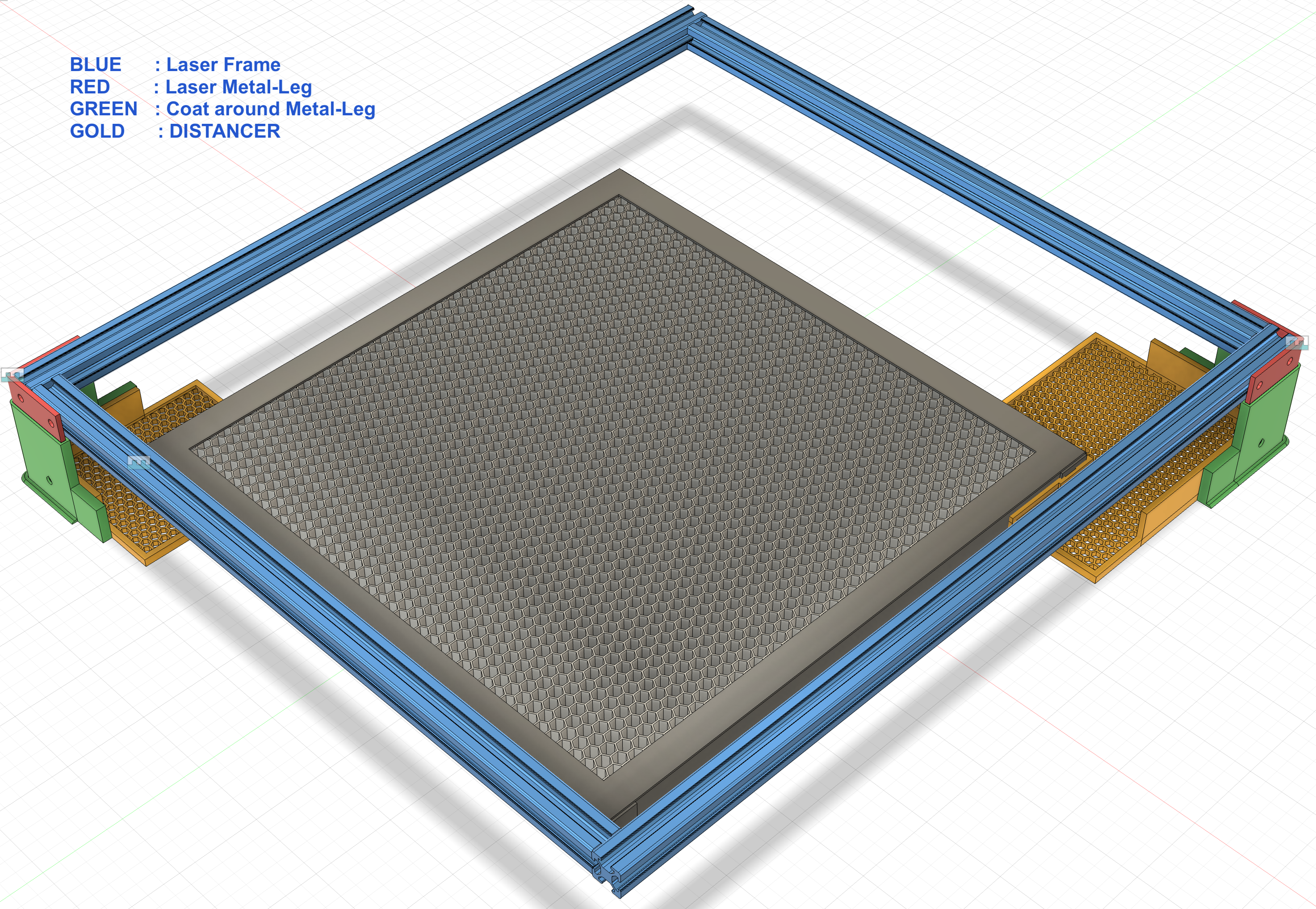

Mô tả:

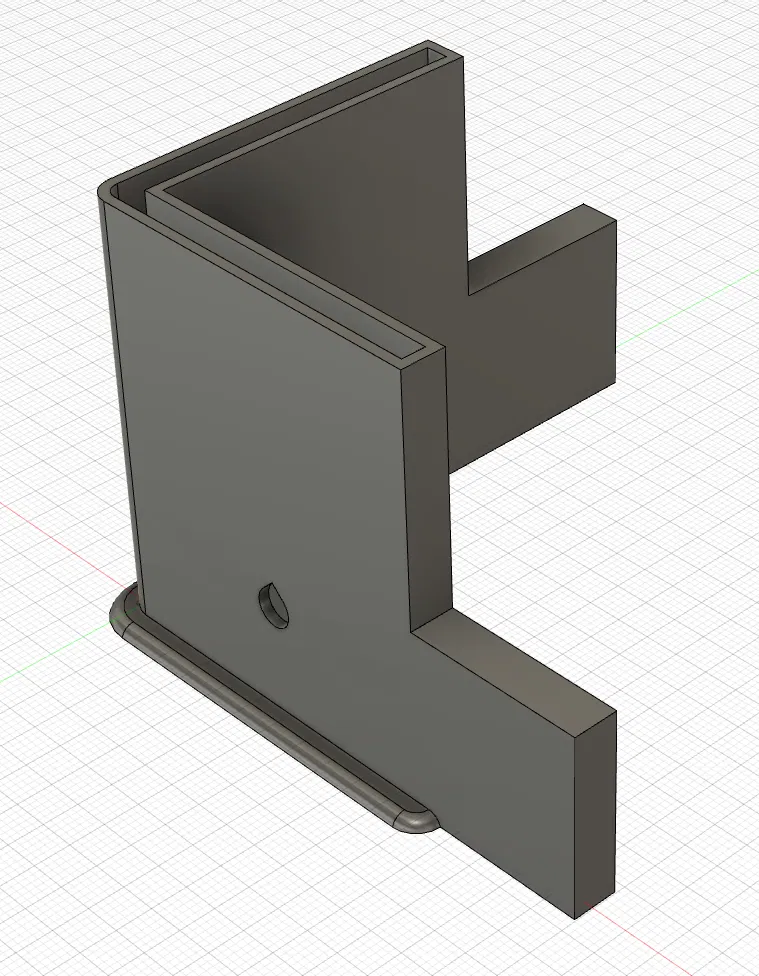

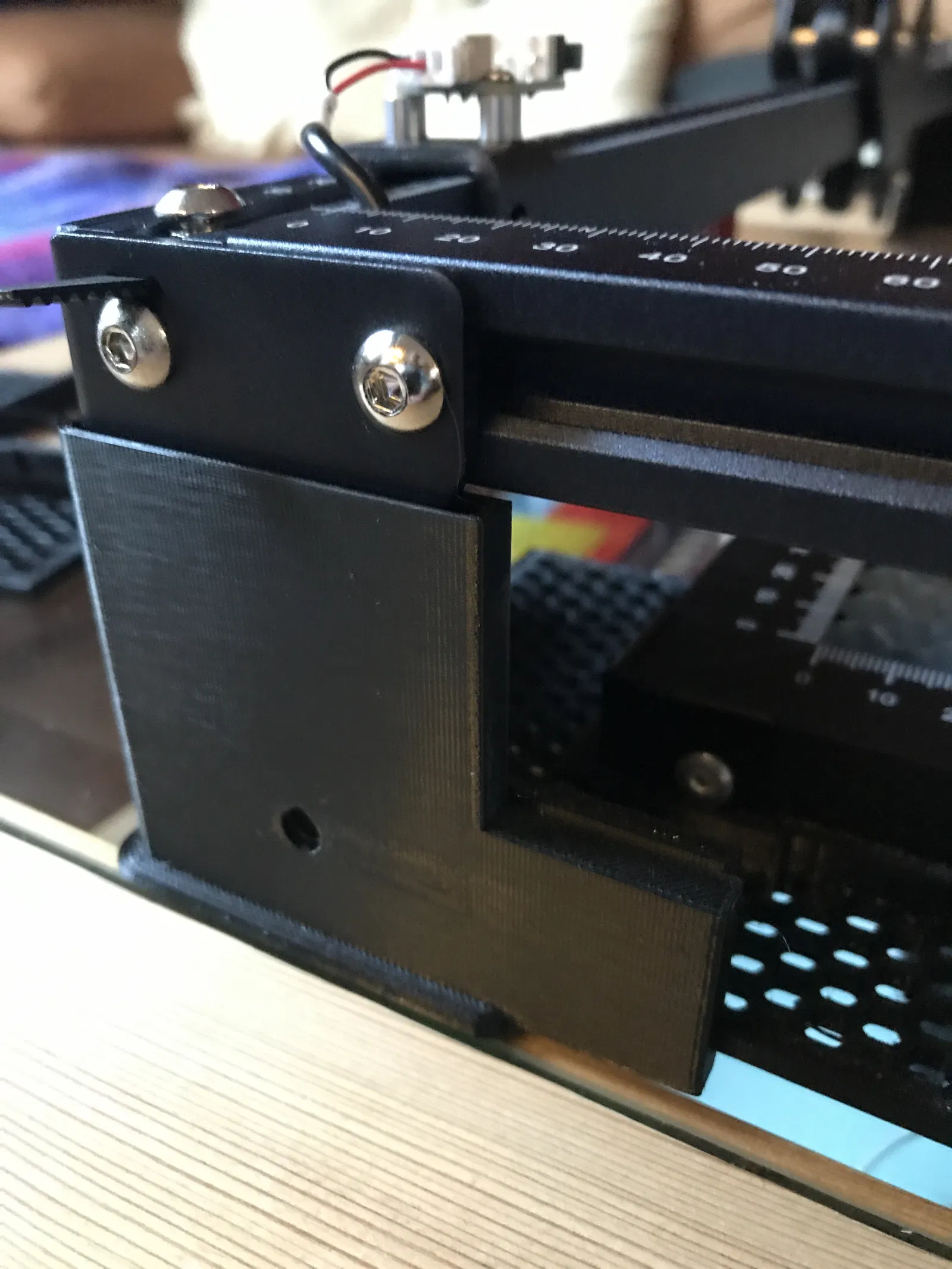

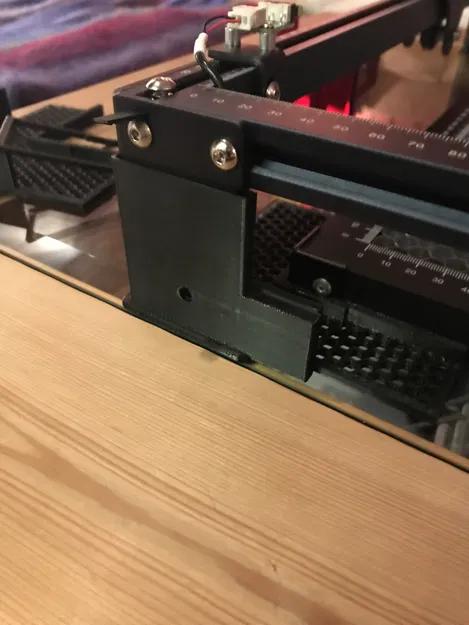

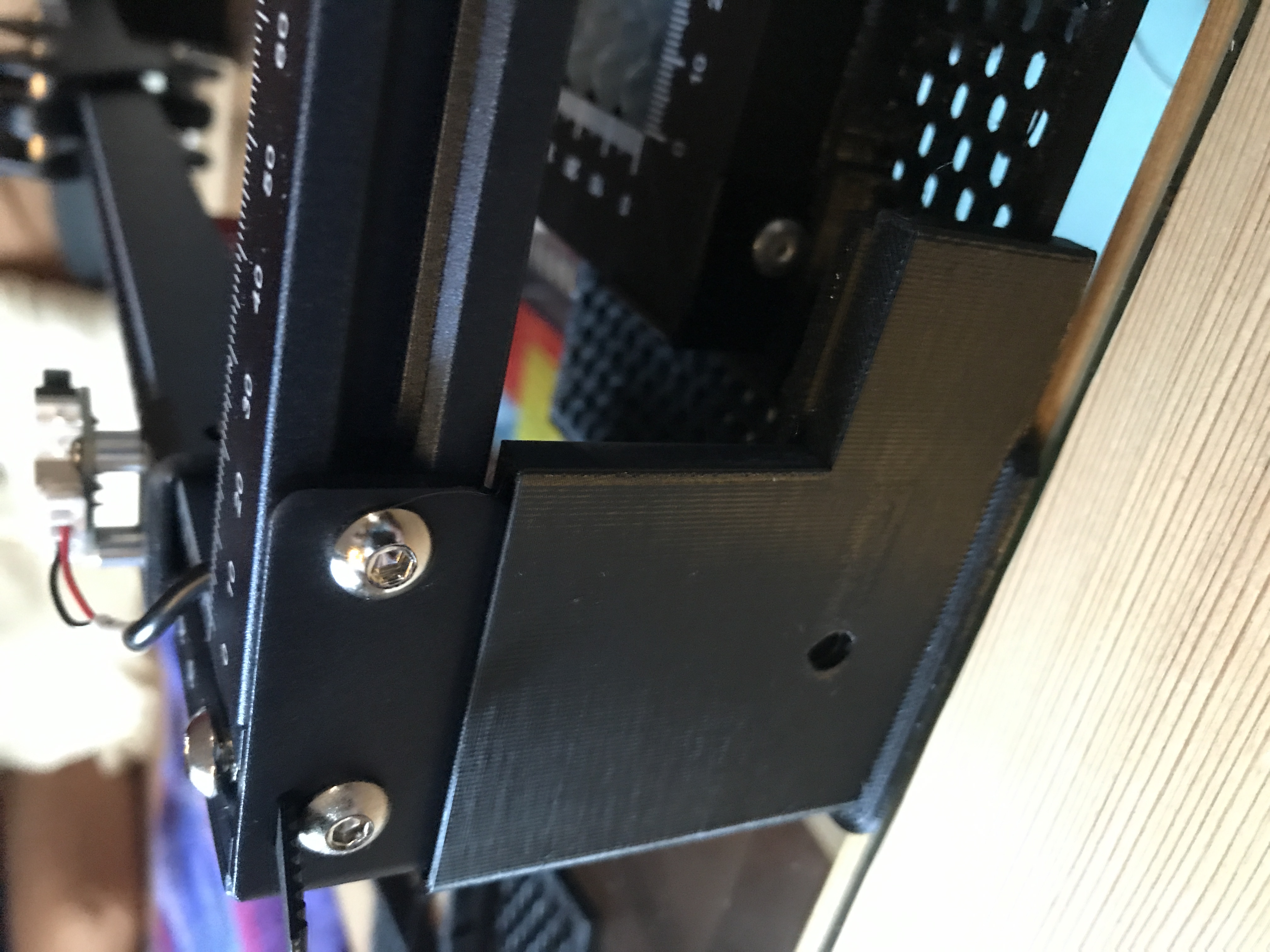

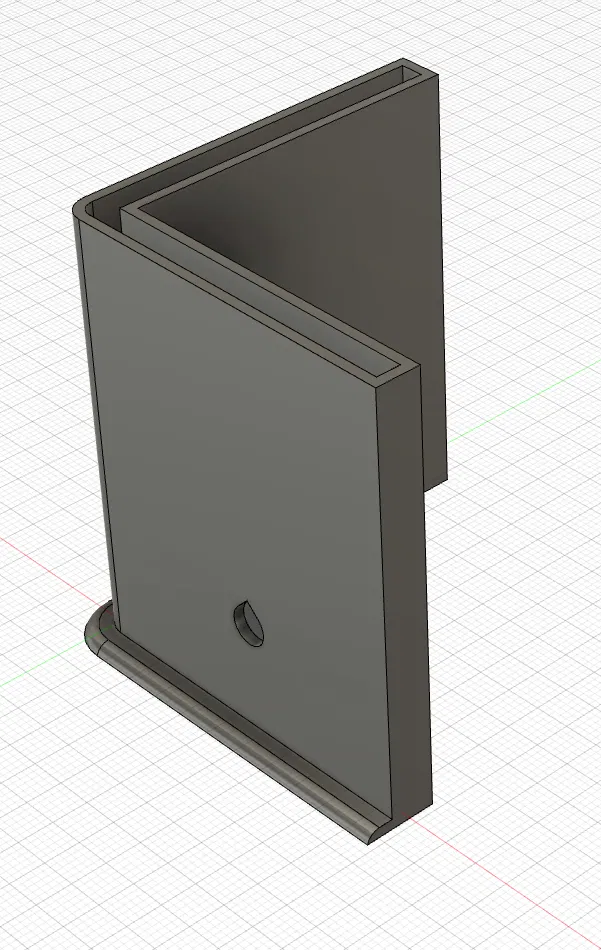

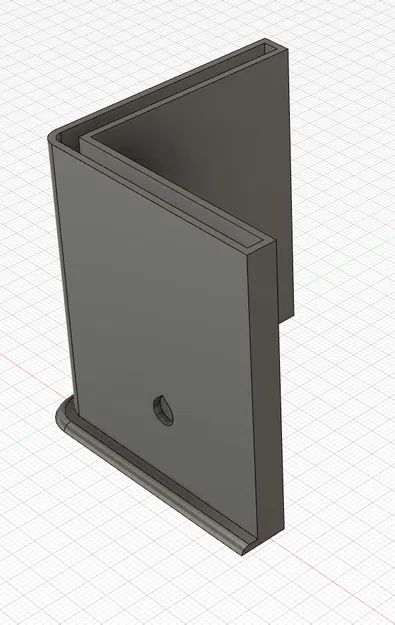

Trước hết, tôi đã thiết kế một bộ Ốp bao quanh tất cả 4 chân đế nguyên bản. Các Ốp này làm tăng diện tích tiếp xúc và có thể được cố định bằng ốc vít. Các ốc vít cũng có thể cố định các "bộ định vị". Kết quả là có ba loại "ốp chân" khác nhau. Các ốp được mở rộng ở phần đế để tạo không gian đặt các bộ giảm chấn cao su bên dưới, thay thế các dải cao su tự dính.

Sau đó

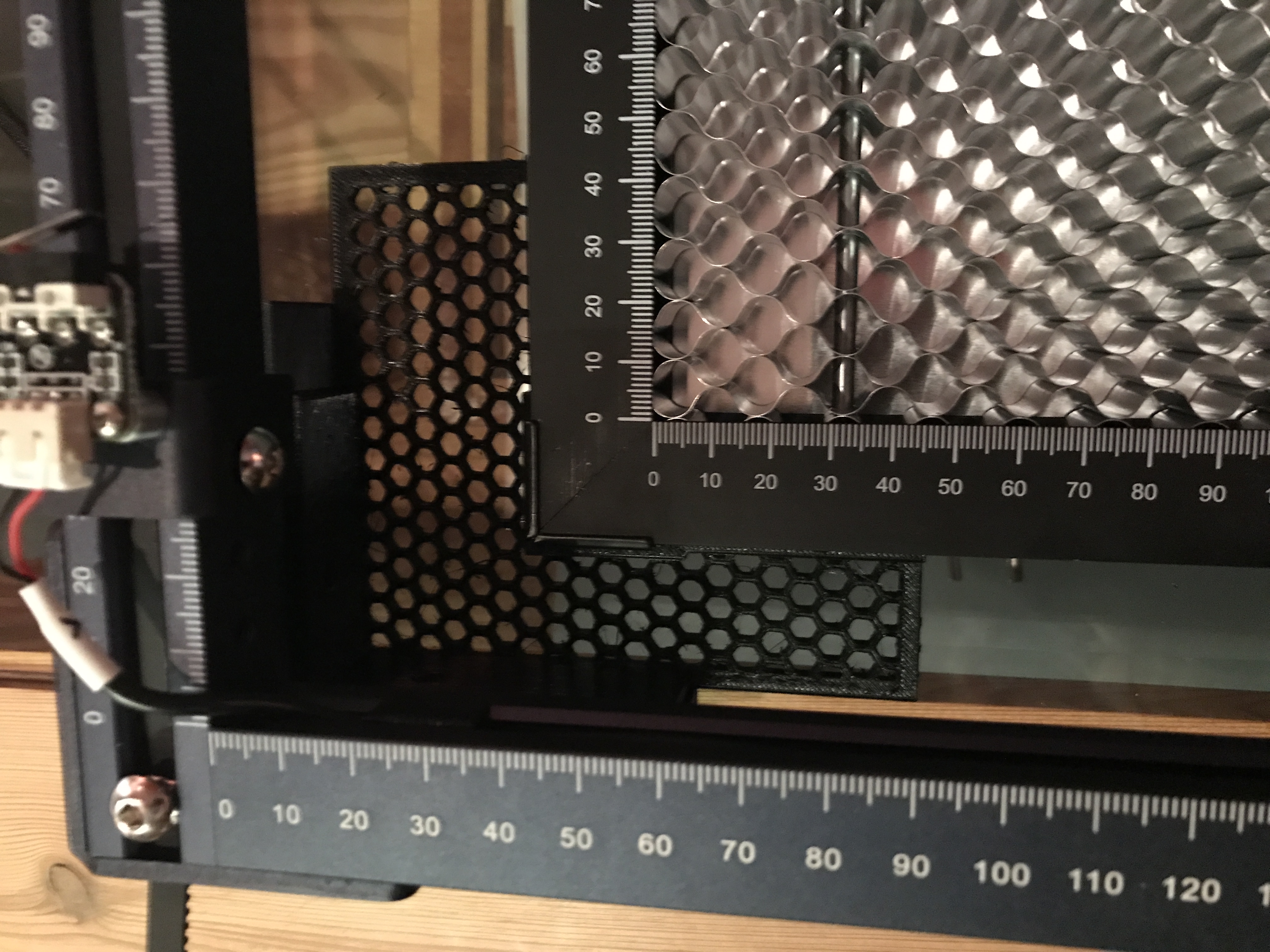

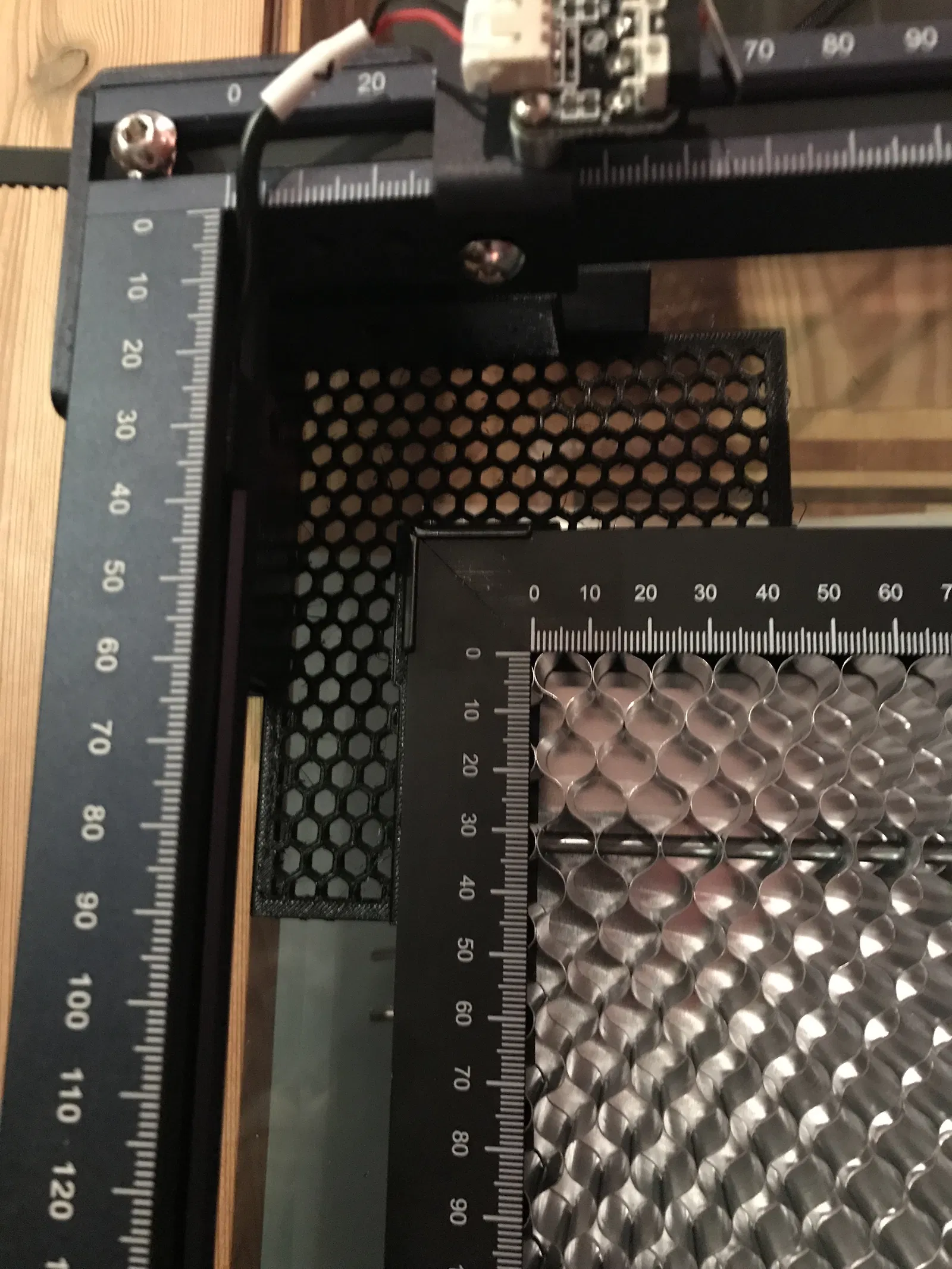

Tôi đã hiệu chỉnh vị trí gốc 0,0 của laser và căn chỉnh khung tổ ong theo các chuyển động trục x và y. Dựa trên điều này và lấy cảm hứng từ một giải pháp cho máy laser atomic ( ), tôi đã tạo ra những gì bạn thấy ở đây.

In ấn

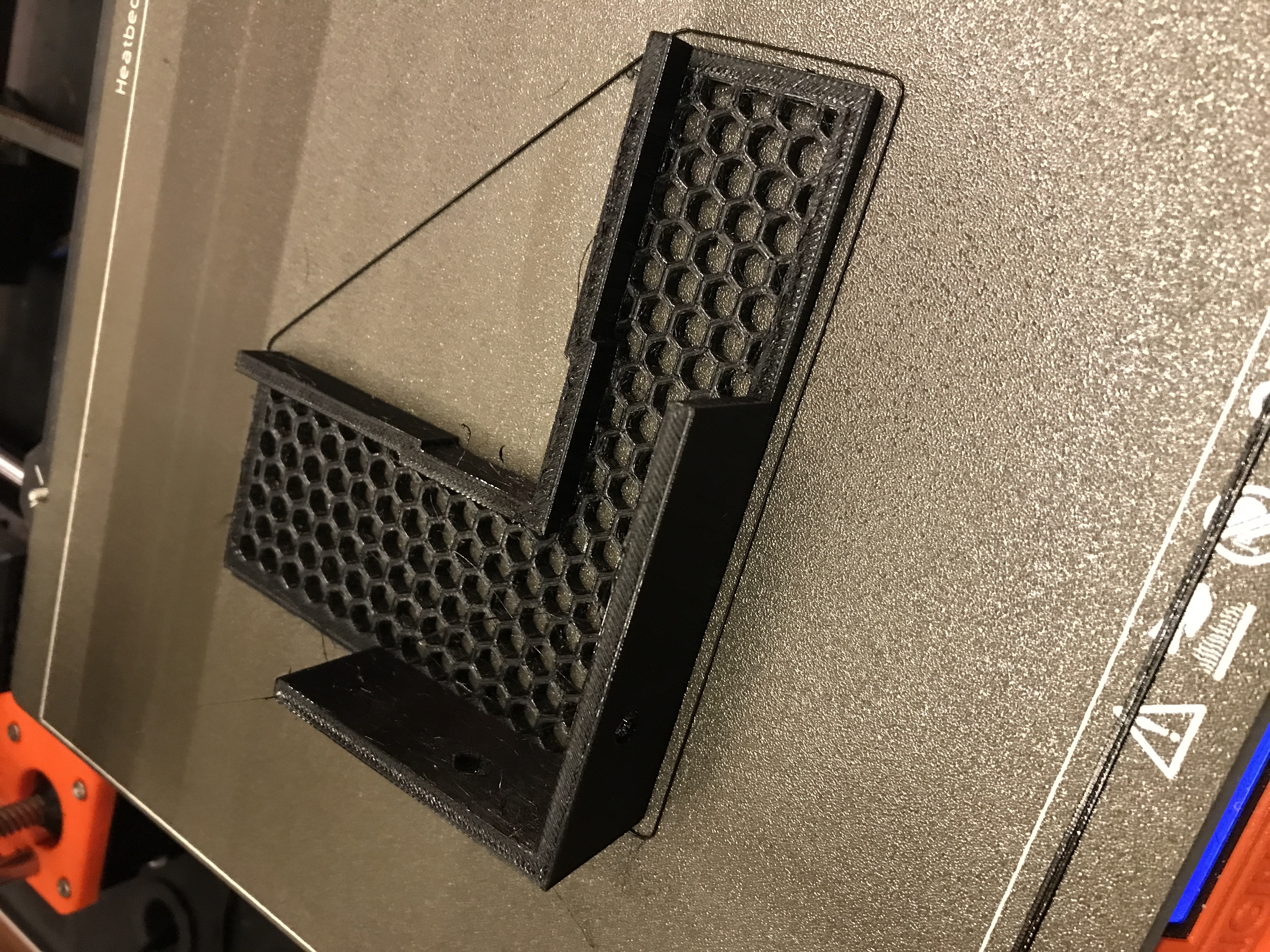

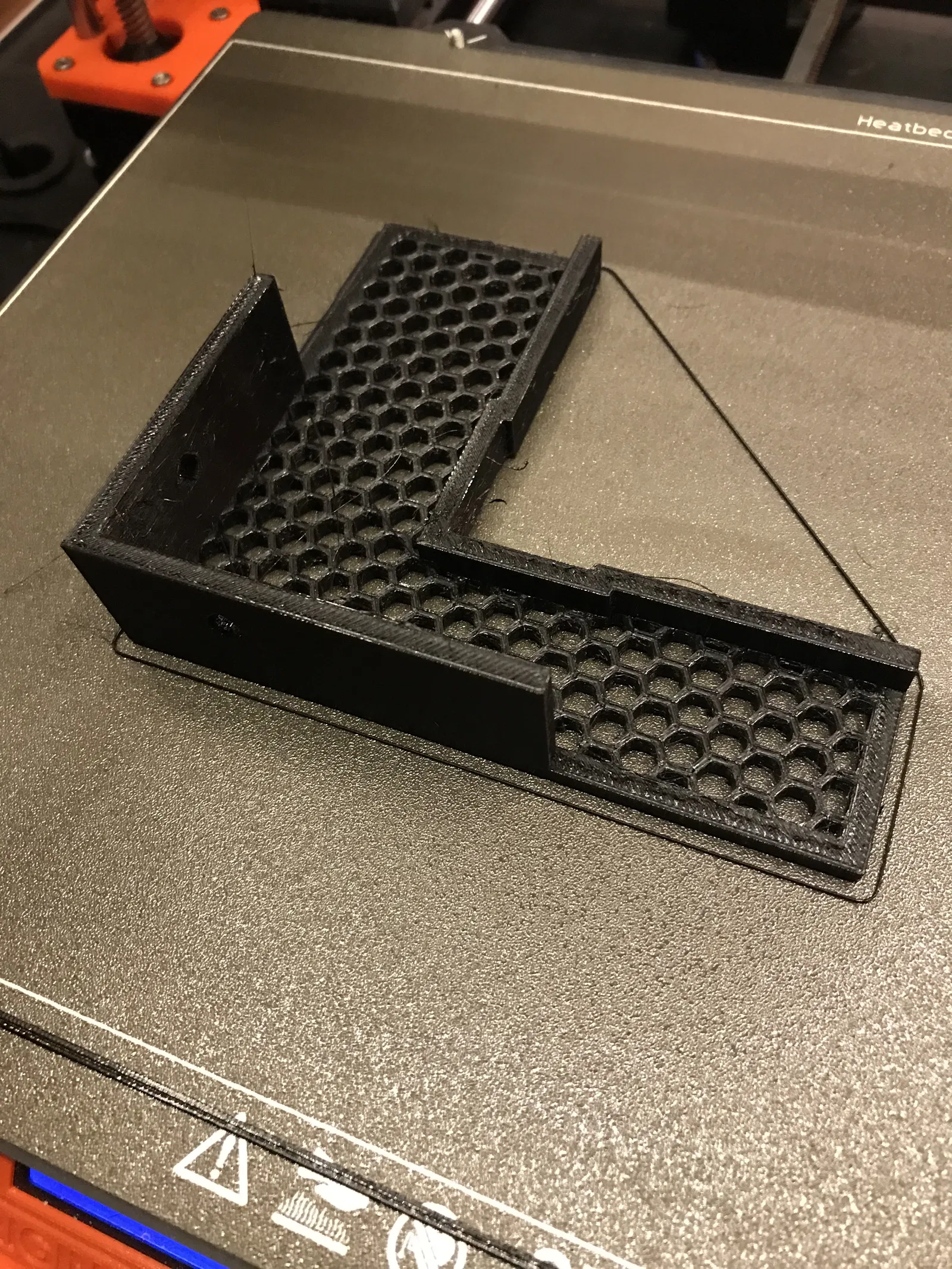

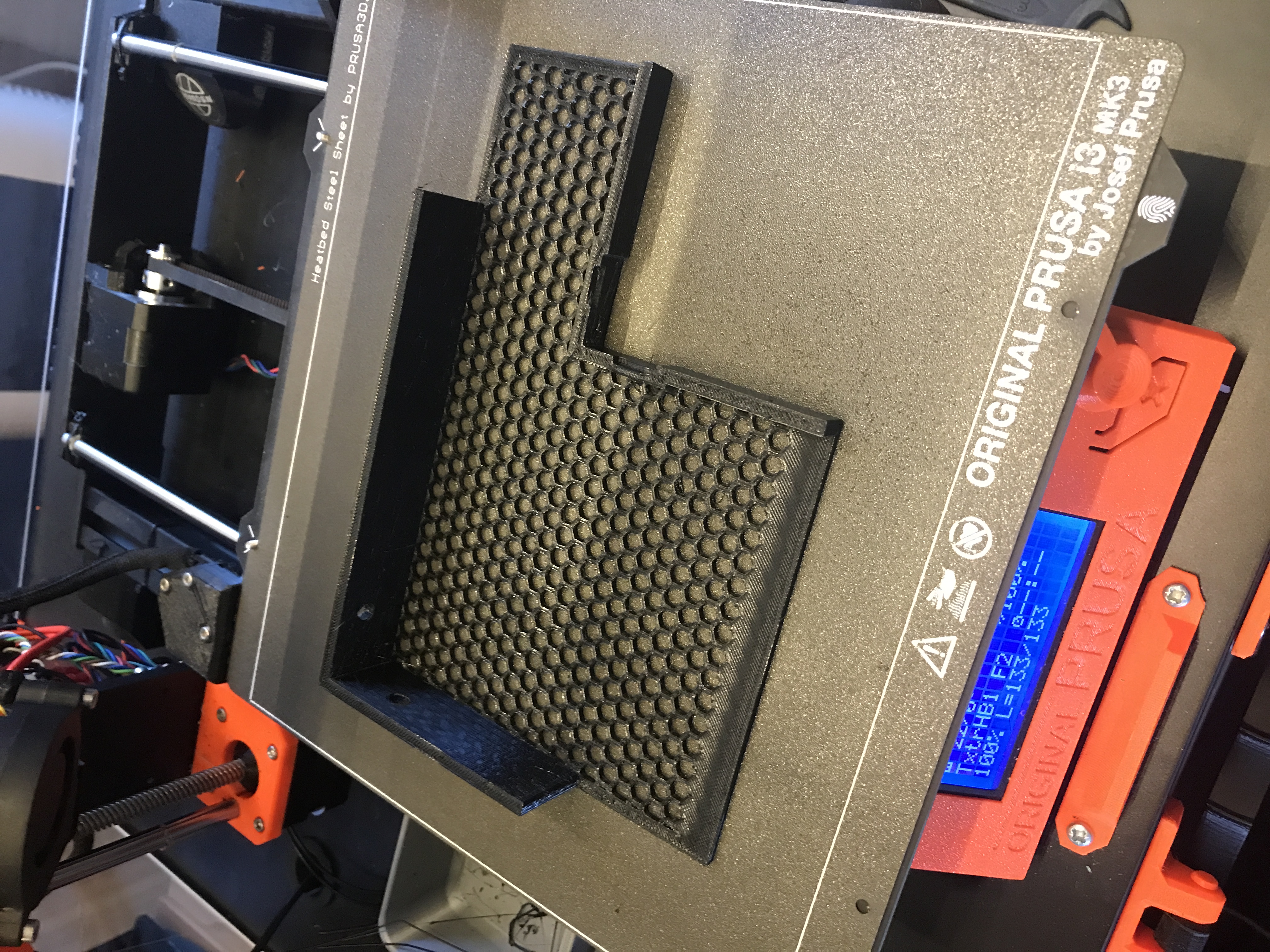

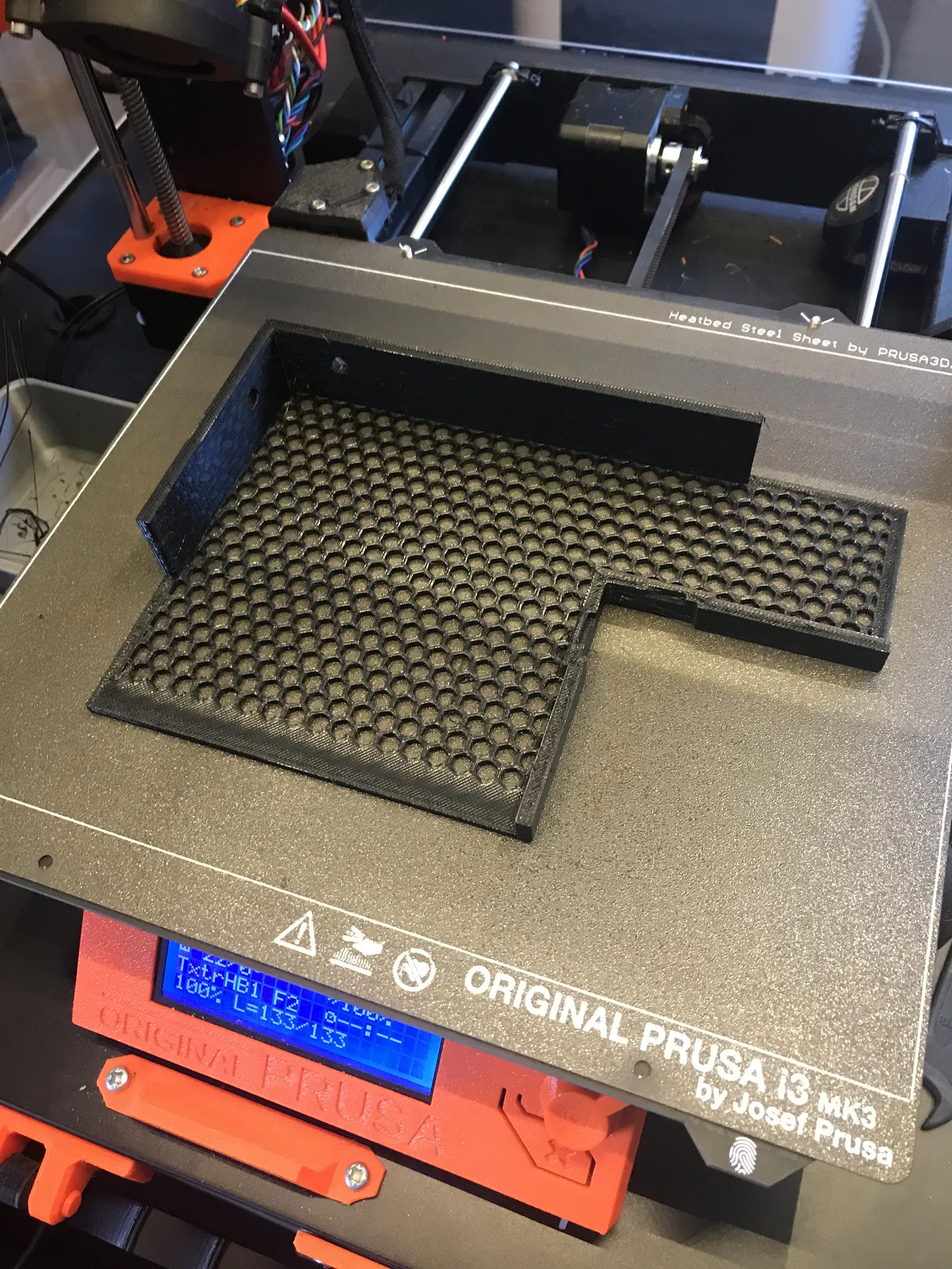

Tôi đã sử dụng PETG vì lý do ổn định. Không cần hỗ trợ.

Lưu ý:

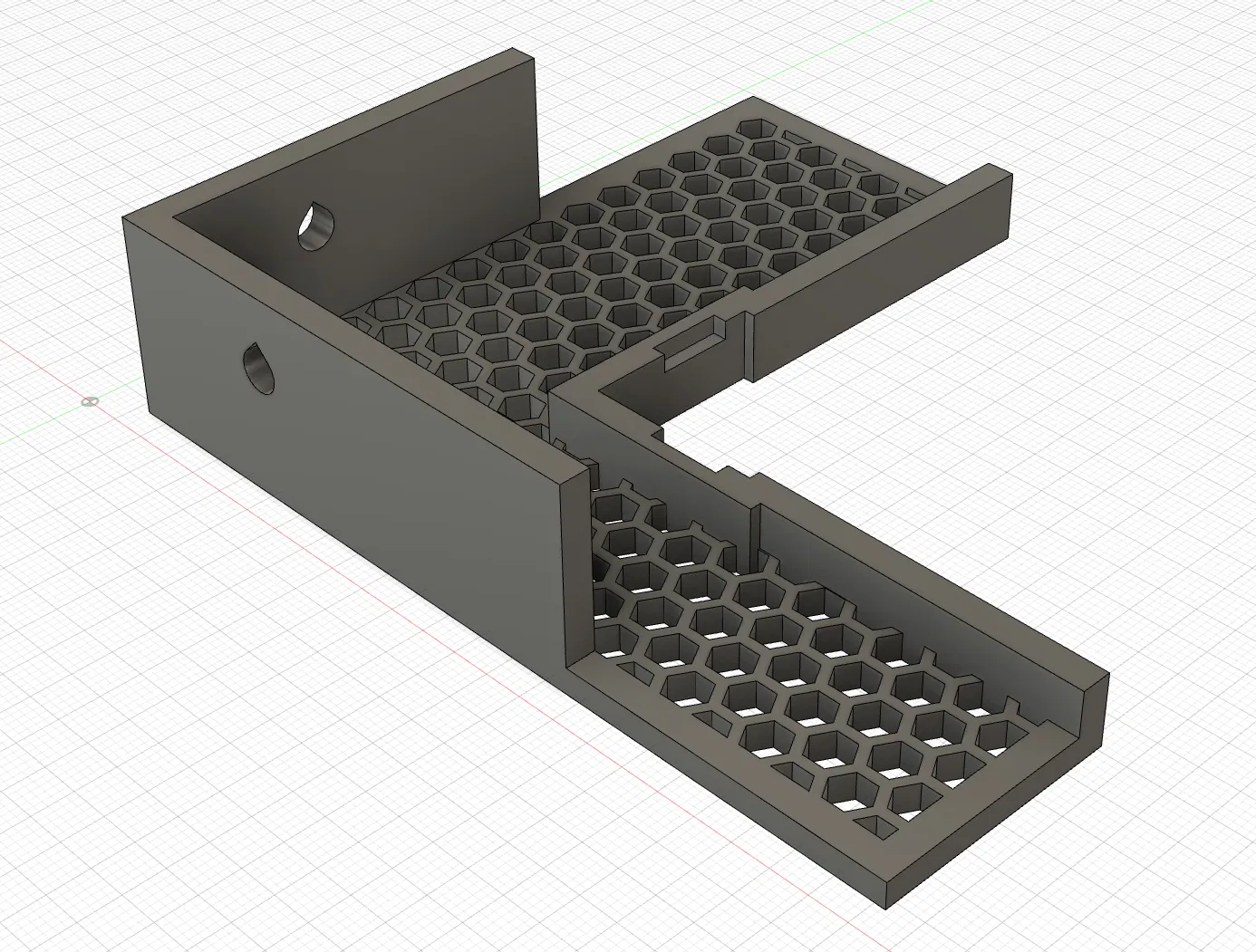

chiều cao của các bộ phận lấp đầy tổ ong được in là khác nhau. PHÍA TRƯỚC là 3.5 mm để ổn định - đây là nơi bạn cần đảm bảo vị trí chính xác. PHÍA SAU chỉ là 2mm... đủ để giữ sự thẳng hàng của trục.

Sử dụng:

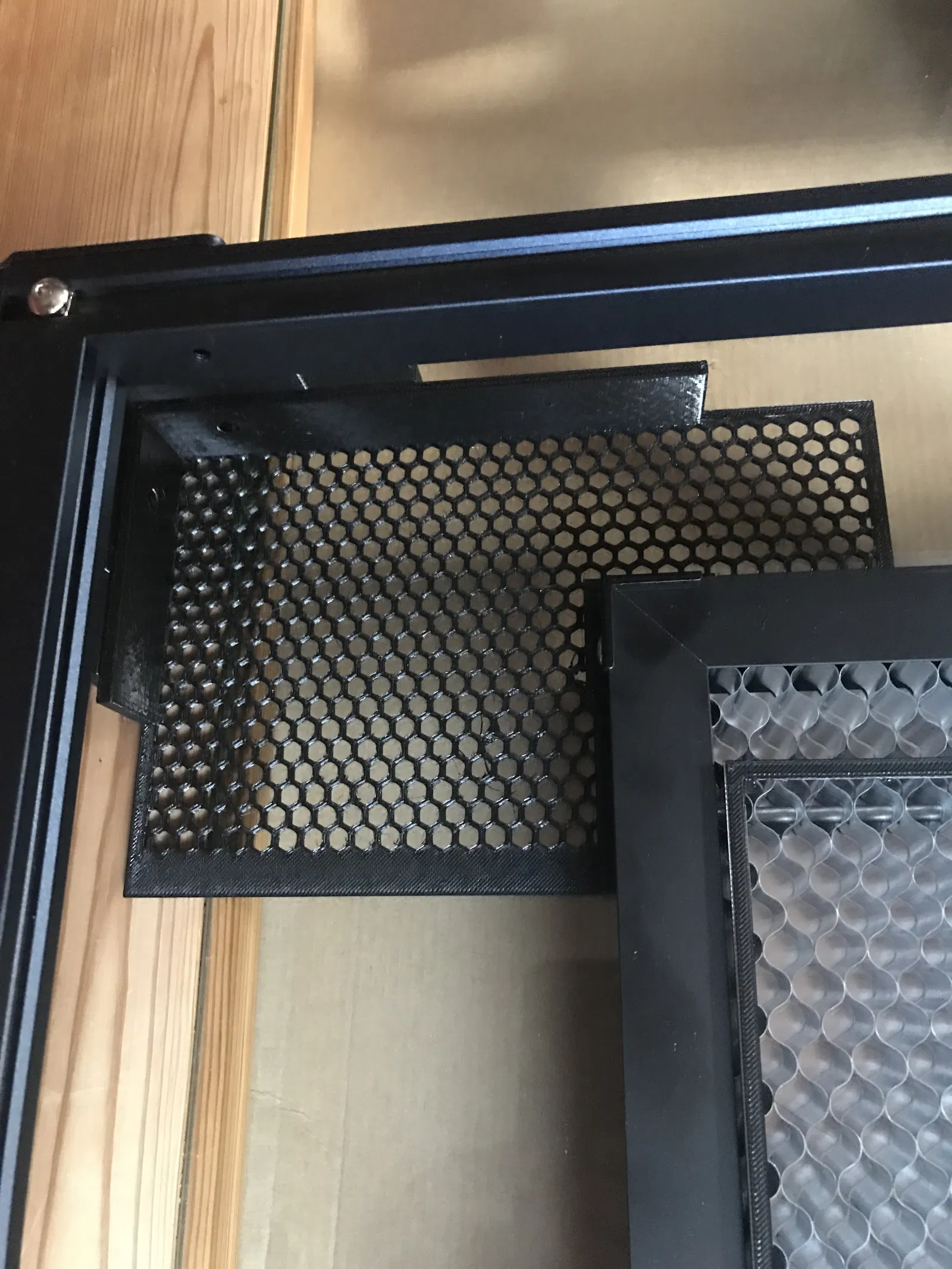

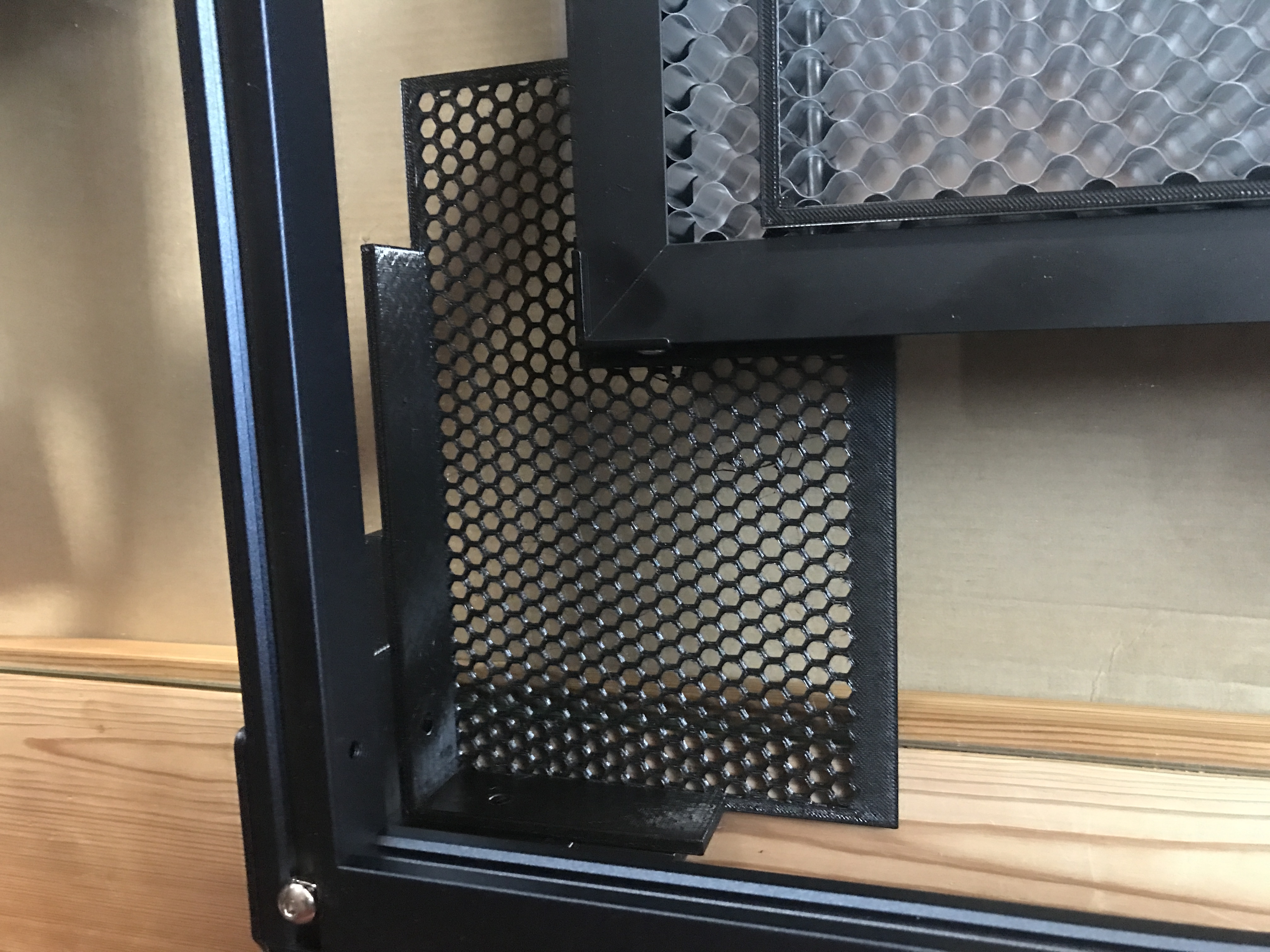

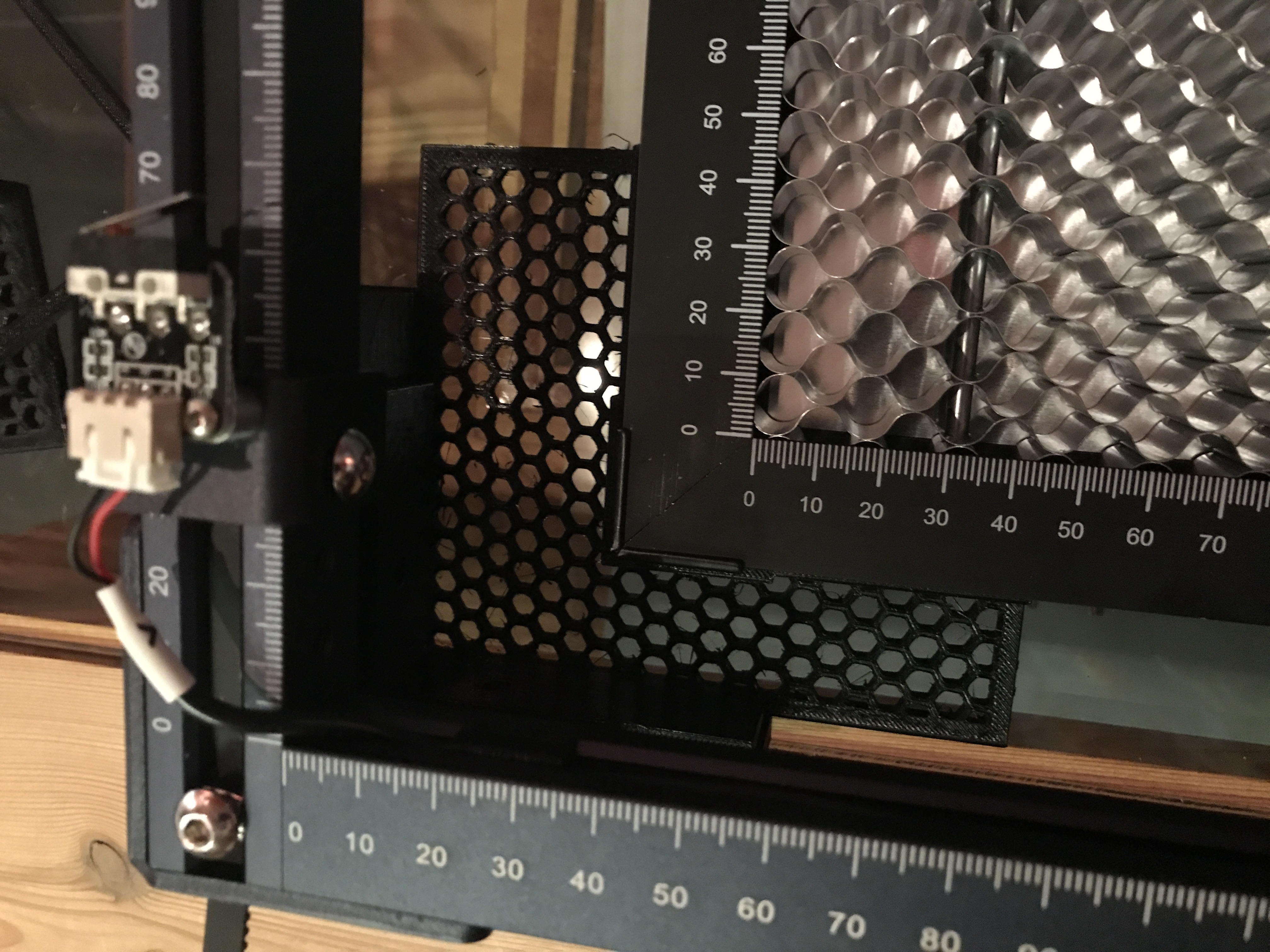

Tôi đã tạo một bộ định vị PHÍA TRƯỚC và phía SAU. Bộ PHÍA TRƯỚC quan trọng nhất. Có thể chỉ cần một bộ - CẢ HAI đều đảm bảo sự thẳng hàng của trục x.

Kỳ vọng:

Tôi tin rằng điều này cũng sẽ hoạt động cho các mẫu Sculpfun khác. Nếu không, chúng ta hãy bắt đầu một cuộc trò chuyện. Mô hình tham số của tôi cho phép điều chỉnh cho các tình huống khác nhau.

Tương lai:

Dựa trên điều này, tôi sẽ tạo thêm một bộ "ốp chân" khác để nâng khung lên chiều cao cần thiết để khắc các vật hình trụ.

CẬP NHẬT ngày 17 tháng 3: Đã thêm KHUNG chỉ để bộ định vị in nhanh mà không cần tổ ong và không có thành cao hơn ĐỂ SO SÁNH xem chúng có phù hợp với người khác không, ví dụ trên một mẫu SculpFul khác.

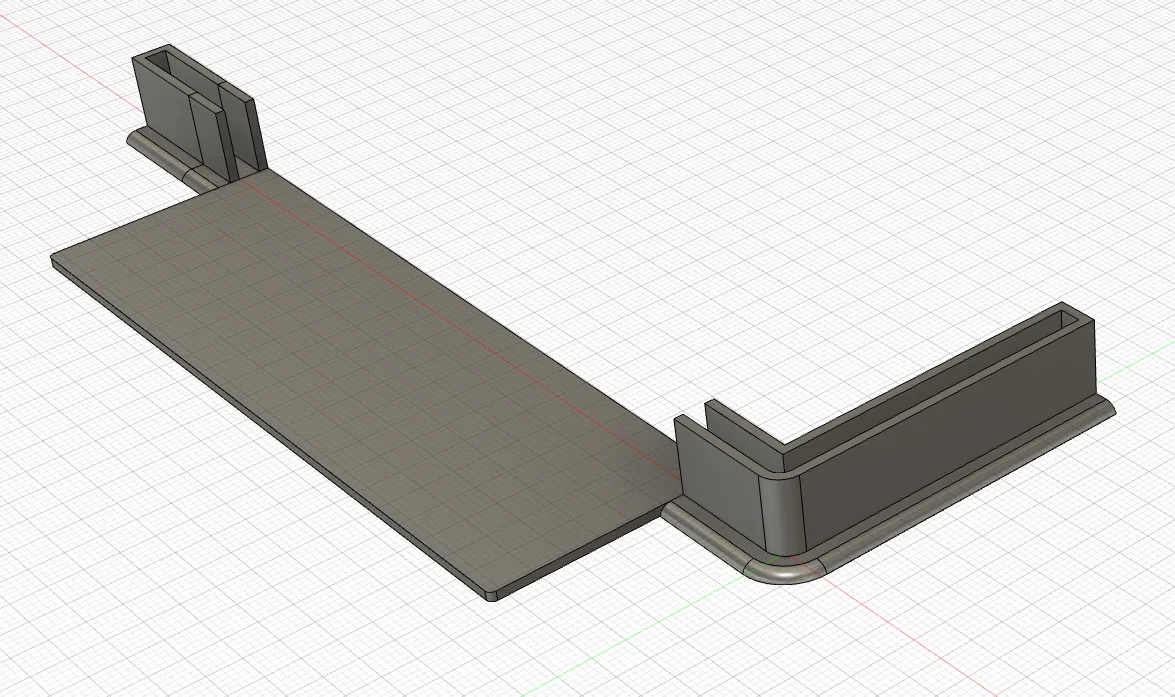

KẾT THÚC CẬP NHẬT ngày 23 tháng 3: Tôi đã tạo và thêm một mô hình cho những ai KHÔNG MUỐN sử dụng Khái niệm Ốp chân...
