Giá Đỡ Điện Thoại Phổ Dụng Có Khớp Bi

Giá Đỡ Điện Thoại Xe Đạp Phổ Dụng

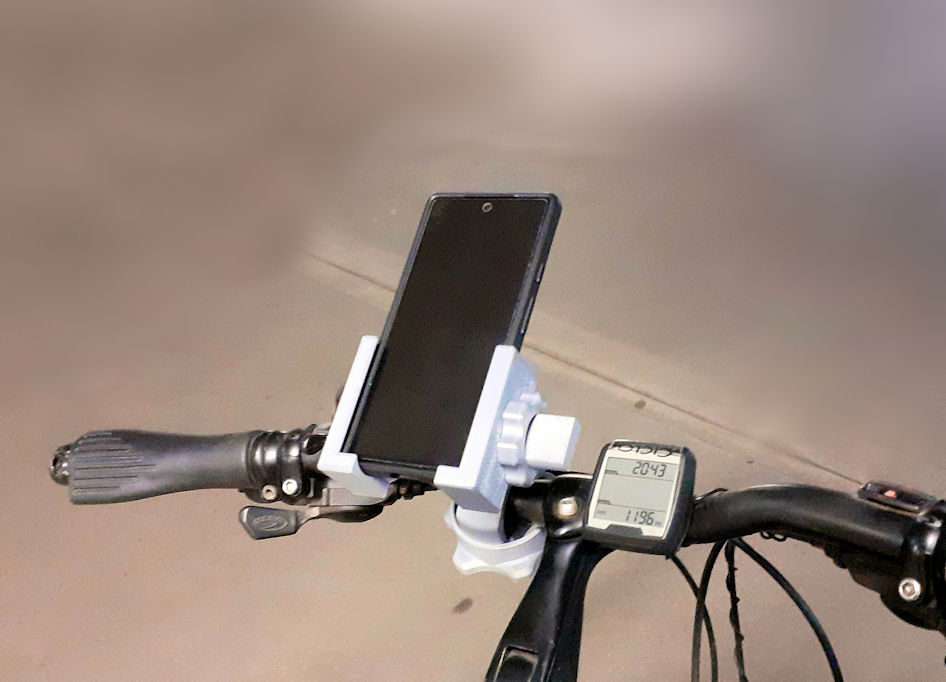

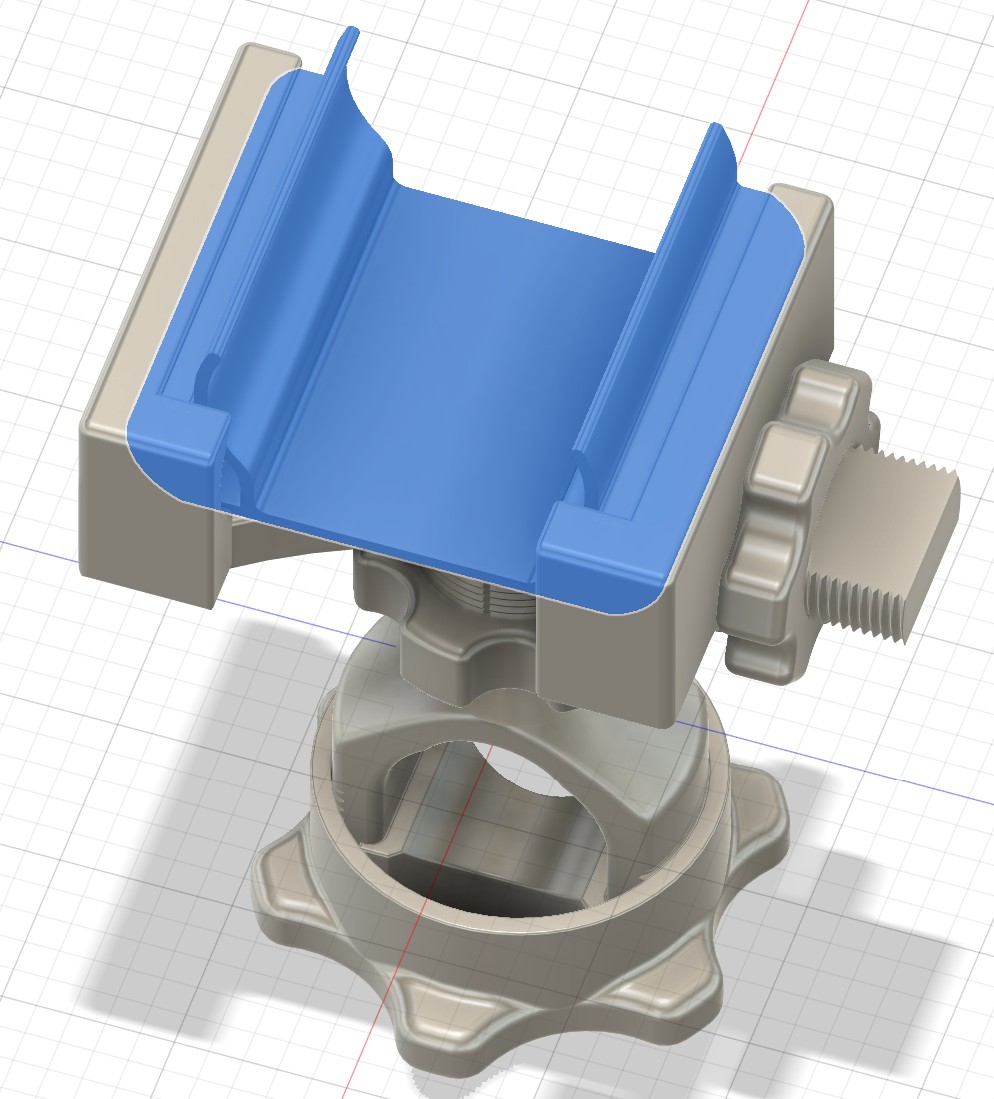

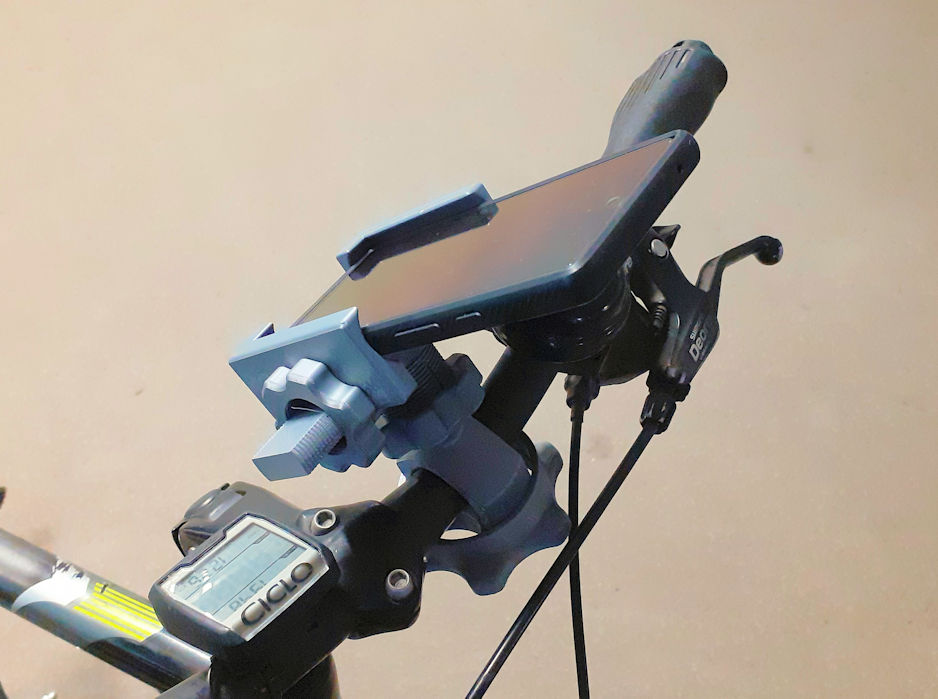

Tôi thiết kế cái giá đỡ điện thoại xe đạp này để gắn điện thoại lên mấy chiếc xe đạp thuê hồi đi du lịch. Không cần dụng cụ mà cũng không làm trầy xe luôn. Chiều rộng hàm kẹp: 73 – 92 mm, chiều cao: 23 mm.

Đường kính ghi đông: 23—32 mm

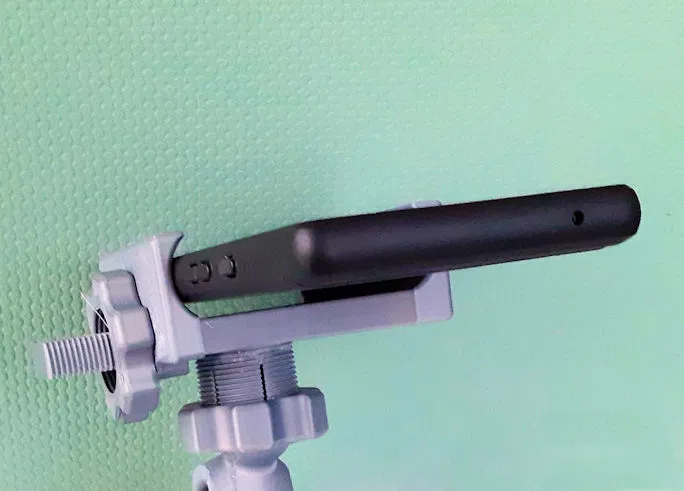

Cái khớp bi nó vừa đủ chặt để giữ trọng lượng điện thoại bình thường, mà vẫn xoay được cái đai ốc bằng tay.

Tôi dùng nhựa ASA để in. Mấy loại nhựa khác chắc cũng được, trừ con vít kẹp. Con vít kẹp này phải in bằng ABS hoặc ASA nha, vì nó cần dán keo và phải vừa dẻo vừa cứng.

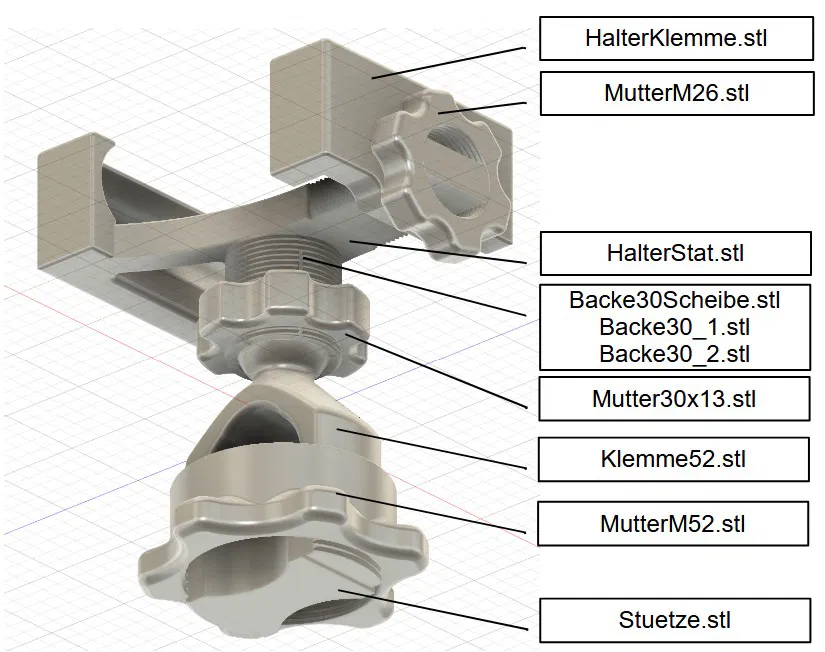

Các Bộ Phận

Vít Kẹp của Khớp Bi

File: Backe30Scheibe.stl, Backe30_1.stl, Backe30_2.stl

Cái vít kẹp của khớp bi này cần làm thủ công và dán keo, vì phải in theo trục dọc; nếu không ren sẽ bị gãy dọc theo các lớp in. Để ren in ra đẹp nhất, tôi chia mô hình thành ba phần cần dán lại với nhau.

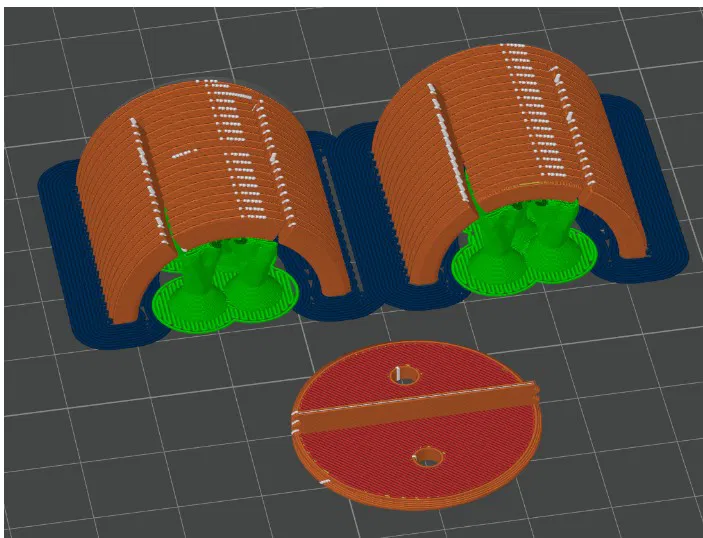

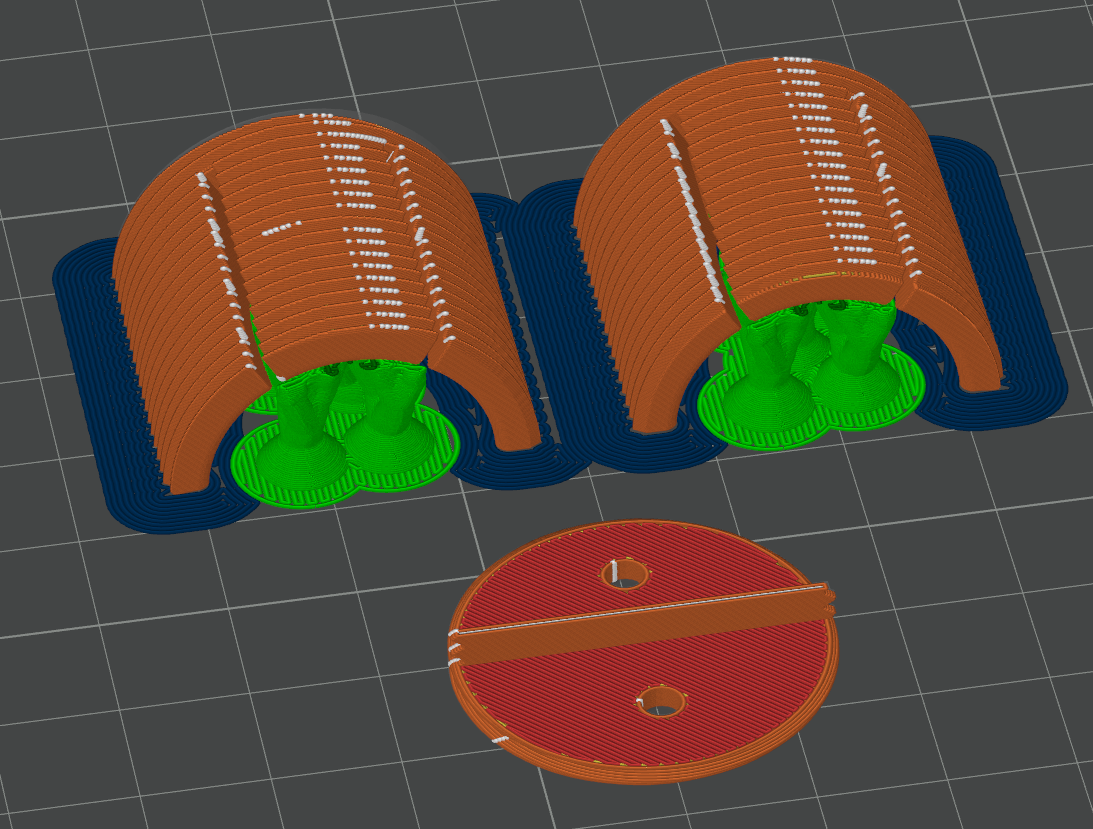

In

In ở độ cao lớp 0.12 mm, có support, và ít nhất 5 vòng tường (wall loops) để đảm bảo mật độ ruột 100% đồng tâm (concentric infill).

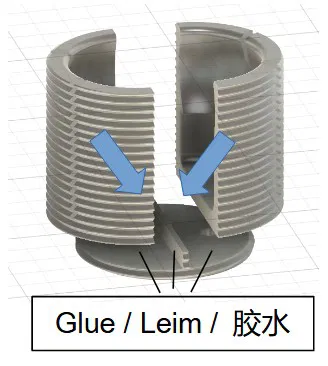

Lắp Ráp Vít Kẹp

Khi lắp ráp, nhớ canh hai nửa cho thẳng với cái vòng đệm (washer), không thôi ren sẽ không chạy đâu. Với lại, đừng để keo dính vô ren nha.

Để siết cái đai ốc M30 cho dễ, có thể bôi một ít dầu silicone lên ren. Nhưng phải bôi đúng lên ren thôi – tuyệt đối không bôi lên lỗ bi!

Cài Đặt In

• đường kính đầu phun: 0,4 mm
• file: Backe30_1.stl, Backe30_2.stl, Backe30Scheibe.stl xem chương in vít kẹp
• file: HalterKlemme.stl, HalterStat.stl, Mutter30x13.stl, MutterM26.stl độ cao lớp 0.12 mm, 4 vòng tường, 15 % mật độ ruột
• file: Klemme52.stl, MutterM52.stl độ cao lớp 0.12 mm, 6 vòng tường, 25 % mật độ ruột, 5 mm brim
• file: Stuetze.stl, Dakota20Adapter.stl 0,2 mm độ cao lớp, 3 vòng tường, 15 % mật độ ruột

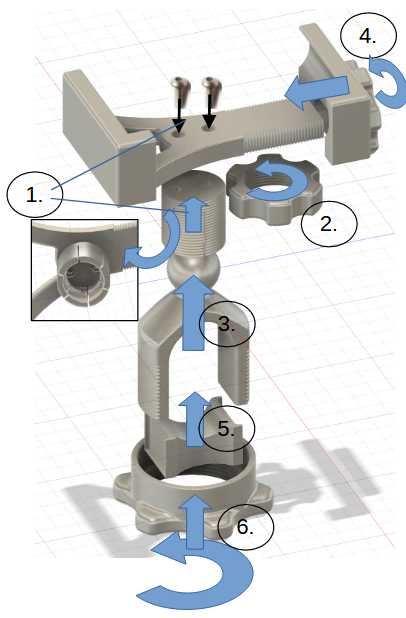

Lắp Ráp Giá Đỡ Điện Thoại

Lắp Ráp Giá Đỡ Điện Thoại

1. Gắn vít kẹp đã lắp ráp (Backe30 ěc .stl) vào giá đỡ (HalterStat.stl) bằng 2 con ốc đầu tròn M3x10 và 2 con đai ốc M3.

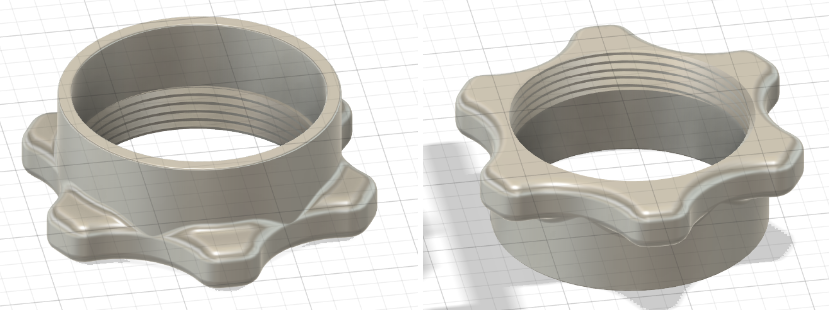

2. Vặn đai ốc M30x13 (Mutter30x13.stl) vào vít kẹp cho đến khi nó chạm giá đỡ. Nếu cần, bôi một ít dầu silicone lên ren để chạy mượt hơn.

3. Lắp đầu bi (Klemme52.stl) vào vít kẹp (Backe30 ěc .stl).

4. Trượt hàm kẹp (HalterKlemme.stl) lên giá đỡ (HalterStat.stl) và cố định bằng đai ốc M26 (MutterM26.stl).

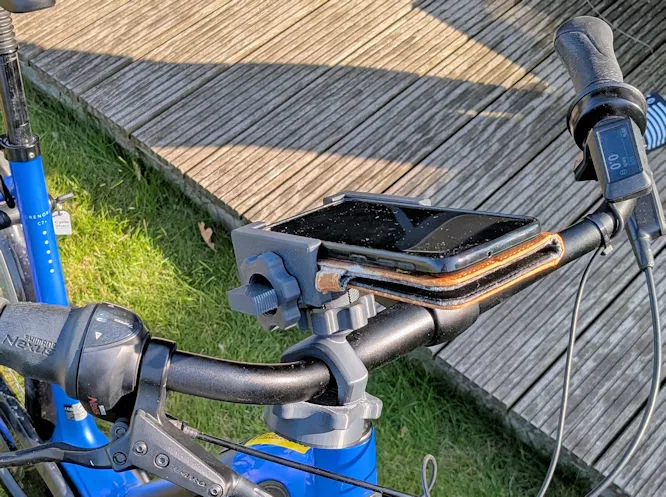

Gắn Lên Ghi Đông

5. Đặt đầu bi (Klemme52.stl) của giá đỡ điện thoại lên ghi đông và gắn phần đỡ (Stuetze.stl) vào đó.

6. Đặt đai ốc M52 theo chiều dọc và siết chặt. Đảm bảo canh vuông góc. Với ghi đông đường kính 23 mm, ren của đai ốc M52 nên hướng xuống dưới; với đường kính lớn hơn, nó nên hướng lên trên.

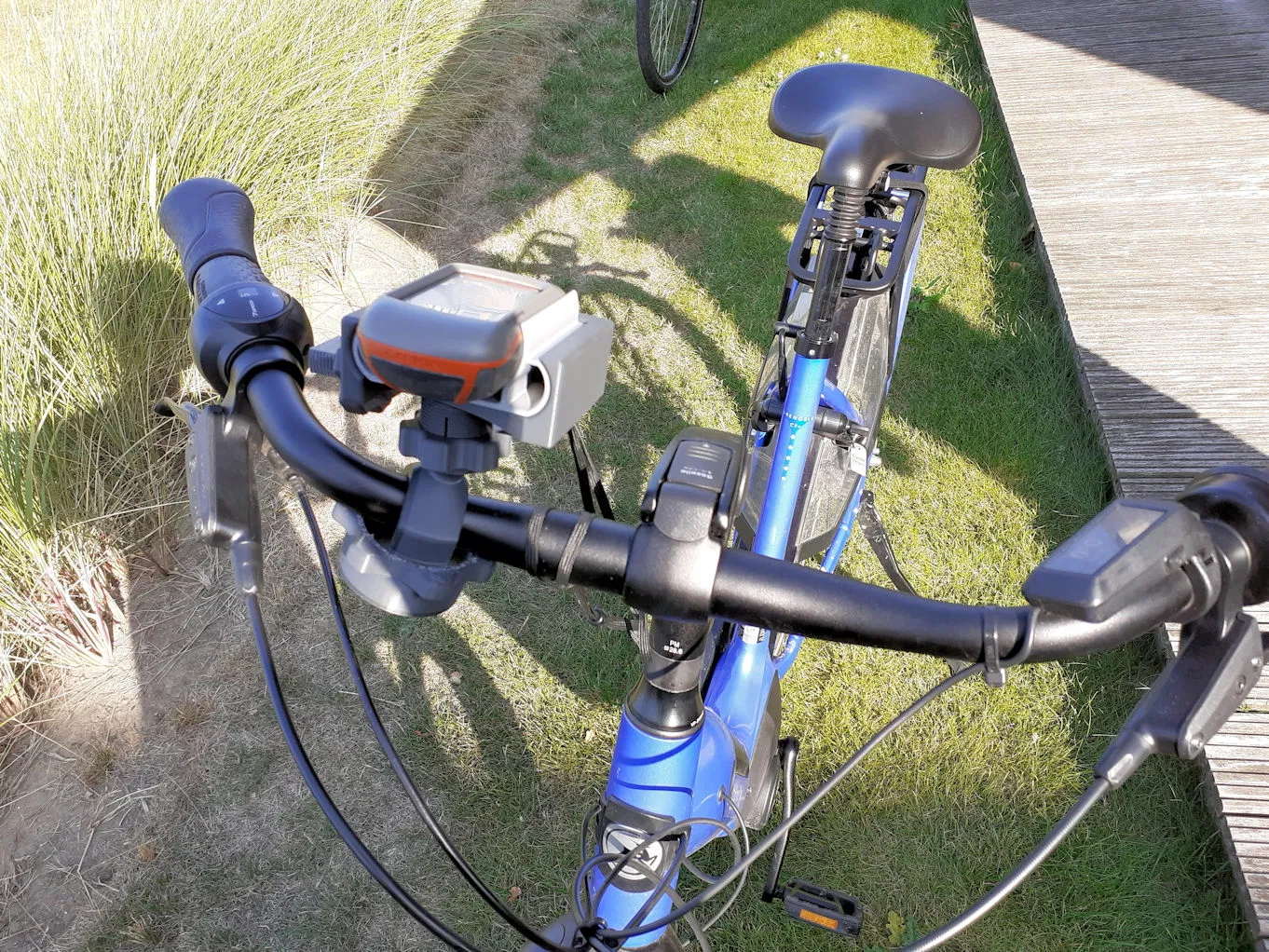

Adapter Garmin Dakota20

File: Dakota20Adapter.stl

Adapter để gắn Garmin Dakota20 vào giá đỡ này.
