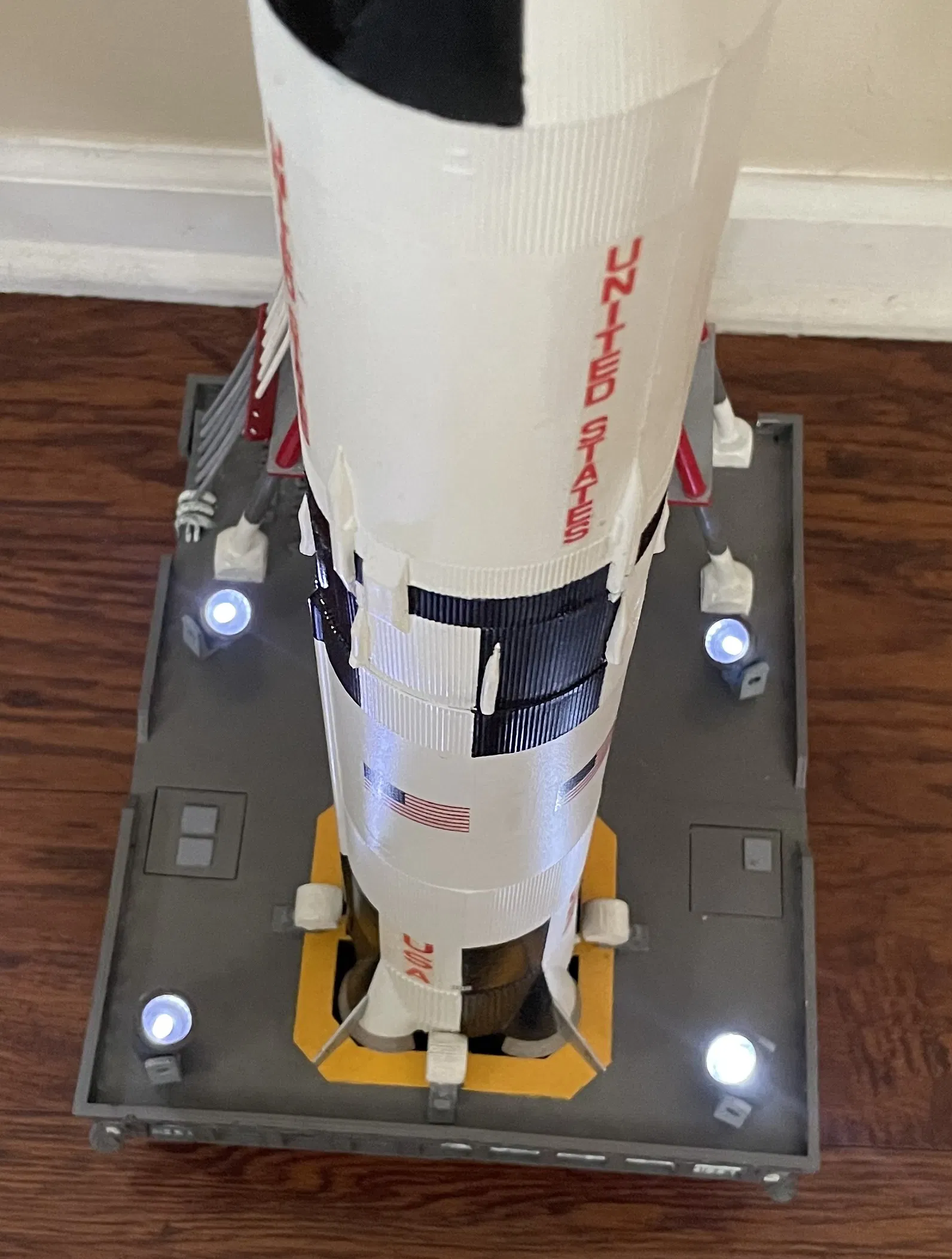

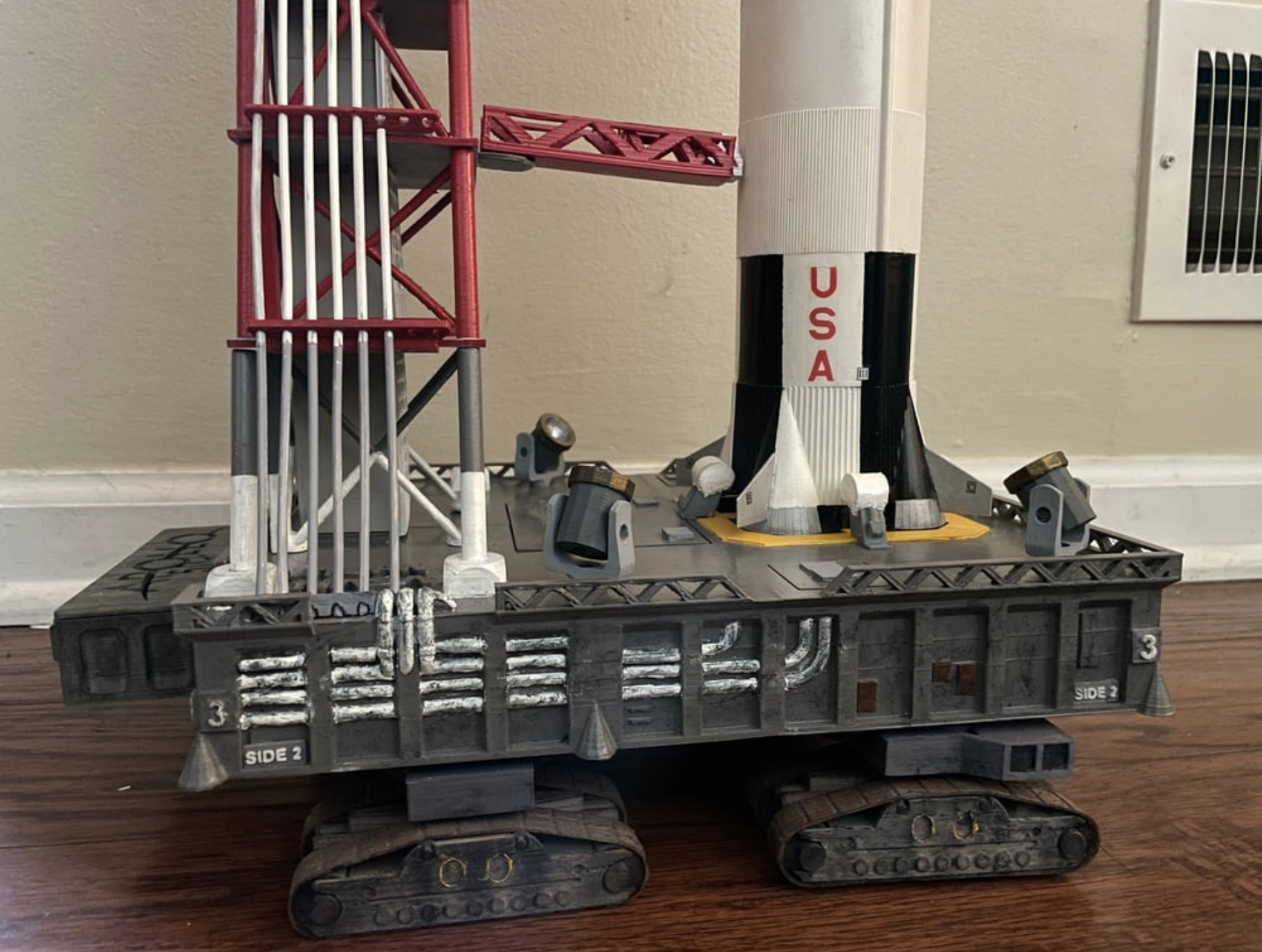

Mô hình Tên lửa Saturn V, Tháp Phóng, Bệ Phóng Di Động có LED và Crawler (Tỉ lệ 1:157)

**

CẬP NHẬT NGÀY 19/8/25

**

Mình mới thêm các file Power Bank ở dưới. Lần trước mình quên tải lên. Xin lỗi nha. Nếu bạn nào đã tải file rồi thì chỉ cần tải các file trong thư mục Power Bank thôi.

**

Các Bộ Phận Nâng Cấp và Bổ Sung Của Mình

**

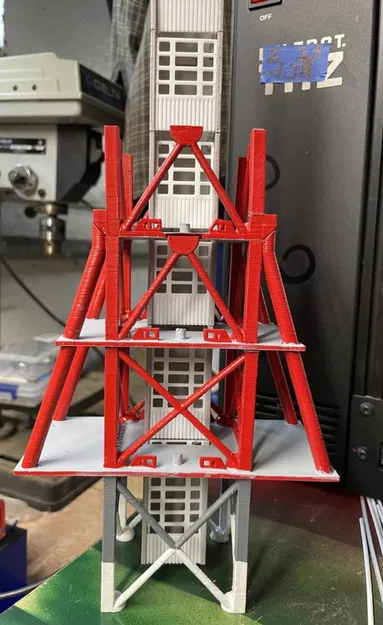

Mình gặp chút khó khăn với mấy bộ phận tháp của bạn FernandoF, nên mình đã thiết kế lại và nâng cấp một số bộ phận đó. Mình đã tải chúng lên Printables với tên “”. Mình rất khuyến khích bạn sử dụng các bộ phận của mình cho phần tháp. Nó sẽ giúp việc lắp ráp dễ dàng hơn và bớt gây khó chịu. Bất kỳ bộ phận nào không có trong file tải lên của mình thì dùng bộ phận của bạn ấy nha. Hãy tải file của bạn ấy về và so sánh các thư mục.

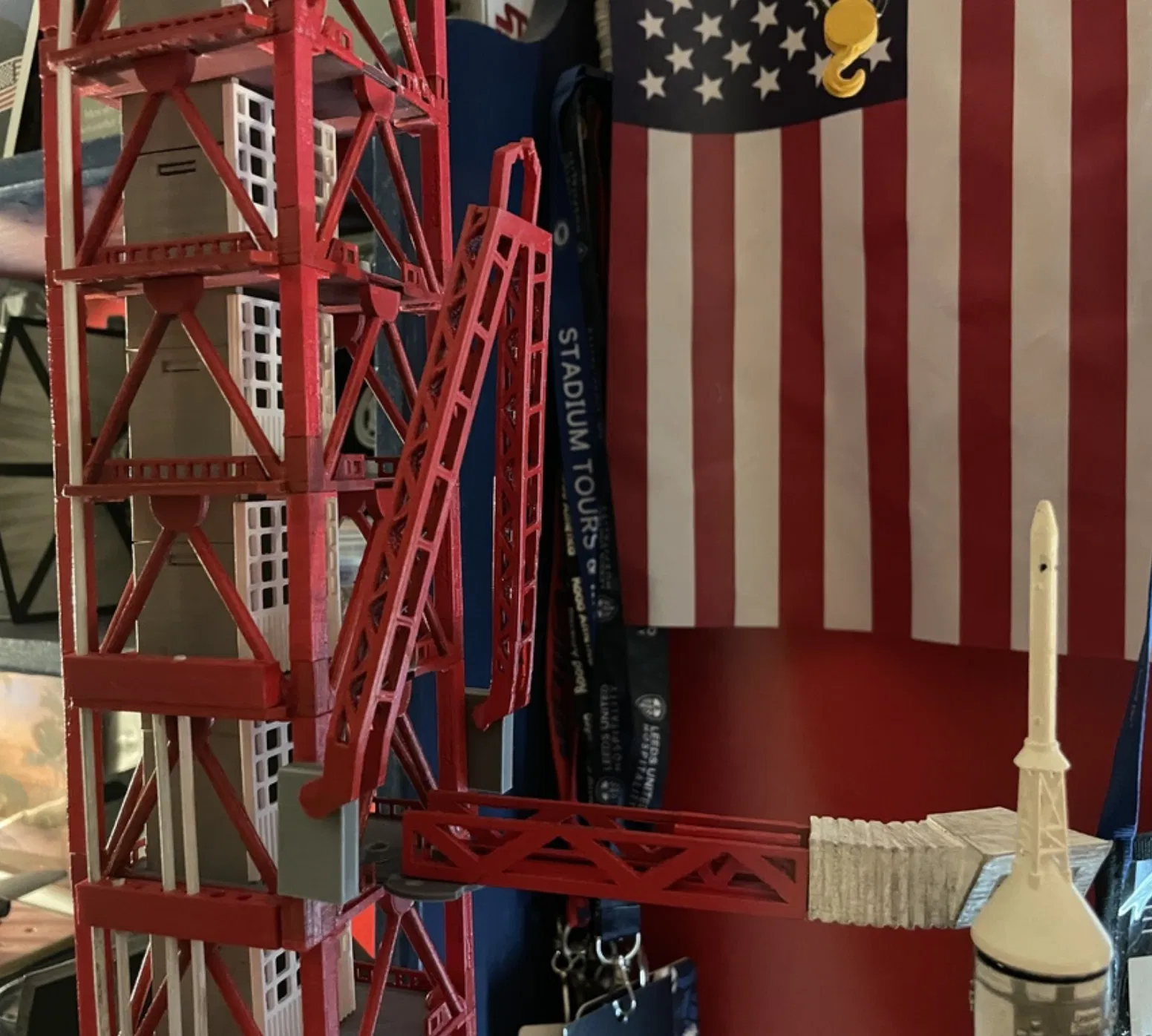

thap-tang-4.stl thap-tang-5+.stl thap-tang-14.stl (Nếu bạn cũng sử dụng thêm bộ phận Cánh Tay Giữ trong file của mình) dam.stl (Đừng cố gắng in từng cái một. Nó nguội không kịp và bắt đầu bị chảy xệ.) damx30.stl (File này có 30 cái dầm để in cùng lúc. Hãy in cái này hai lần để có 60 cái dầm cần thiết cho 15 tầng.) khop-noi.stl khop-noix60.stl (File này có 60 cái khớp nối. In cái này một lần là đủ cho tất cả các khớp nối cần thiết.)

Mình cũng đã làm hướng dẫn chi tiết cho phần điện tử vì hướng dẫn của bạn ấy rất cơ bản.

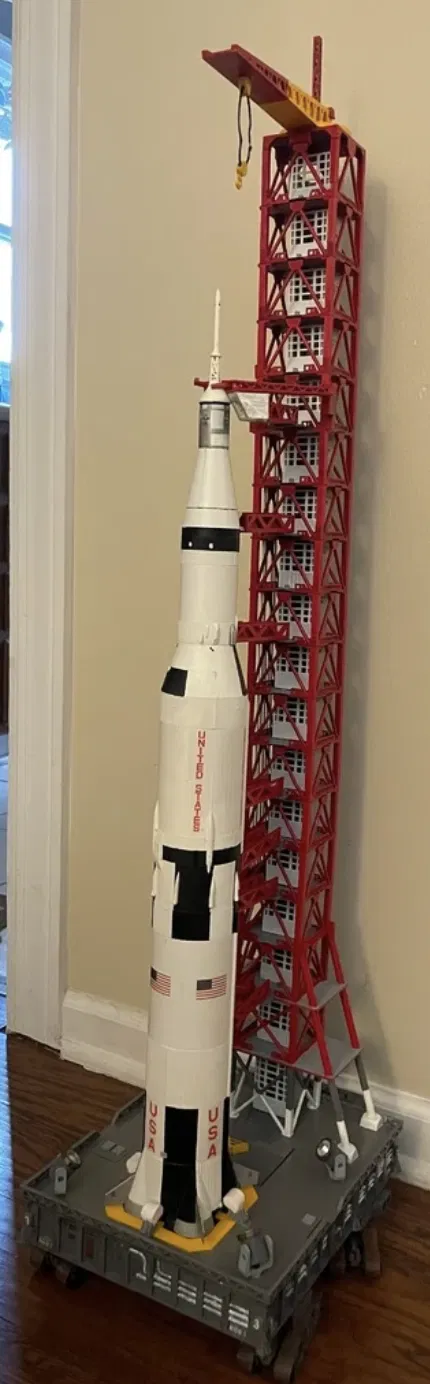

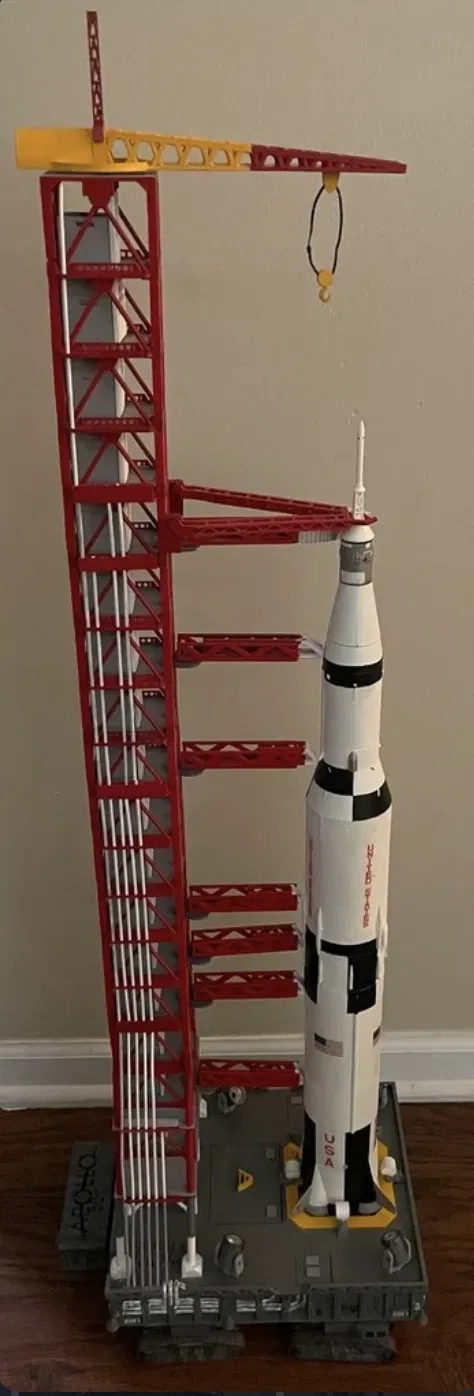

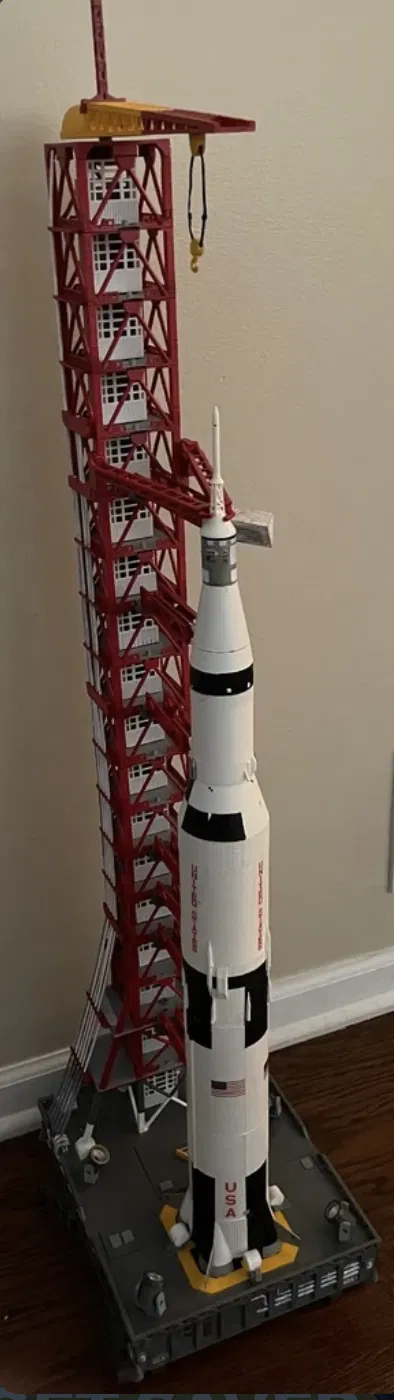

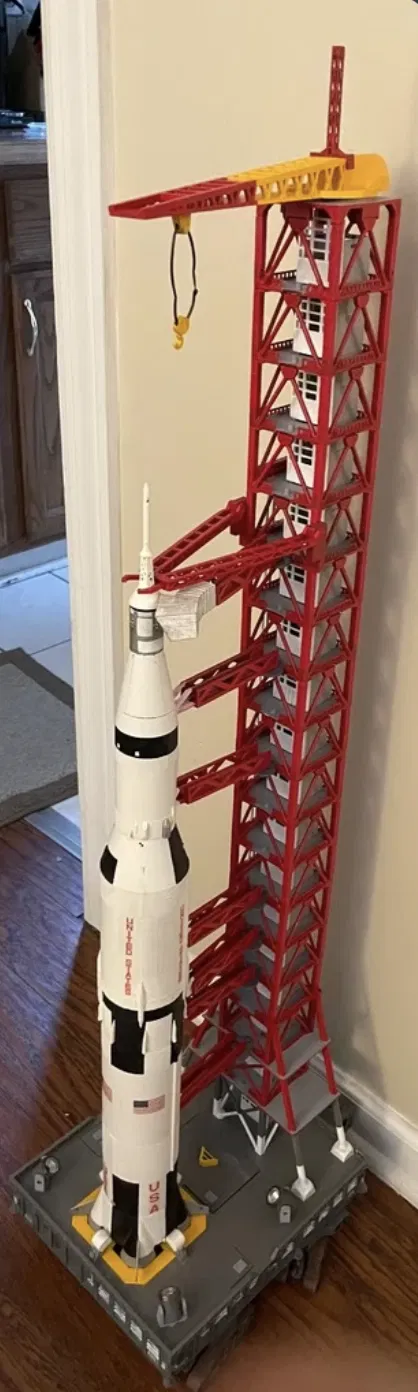

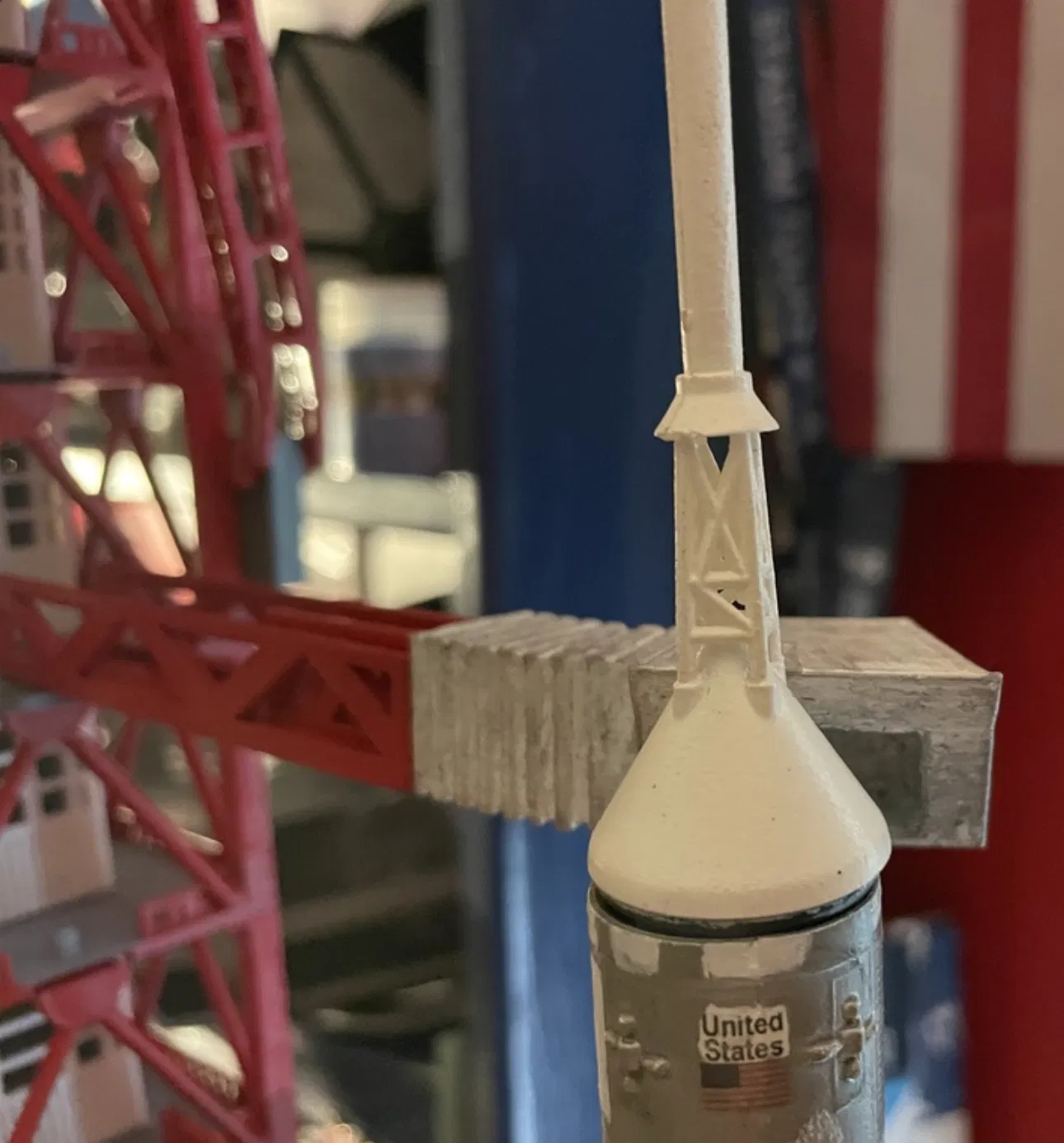

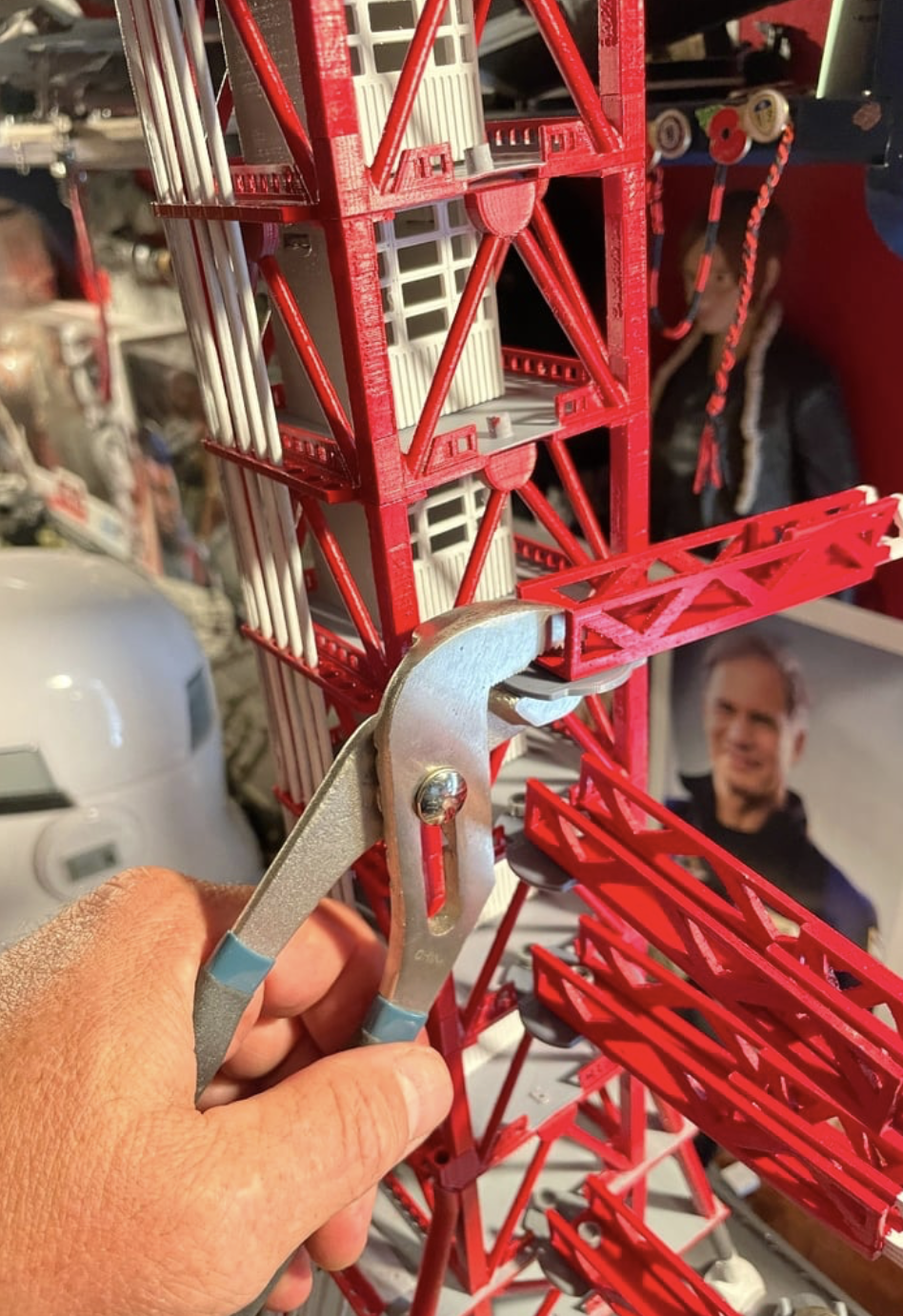

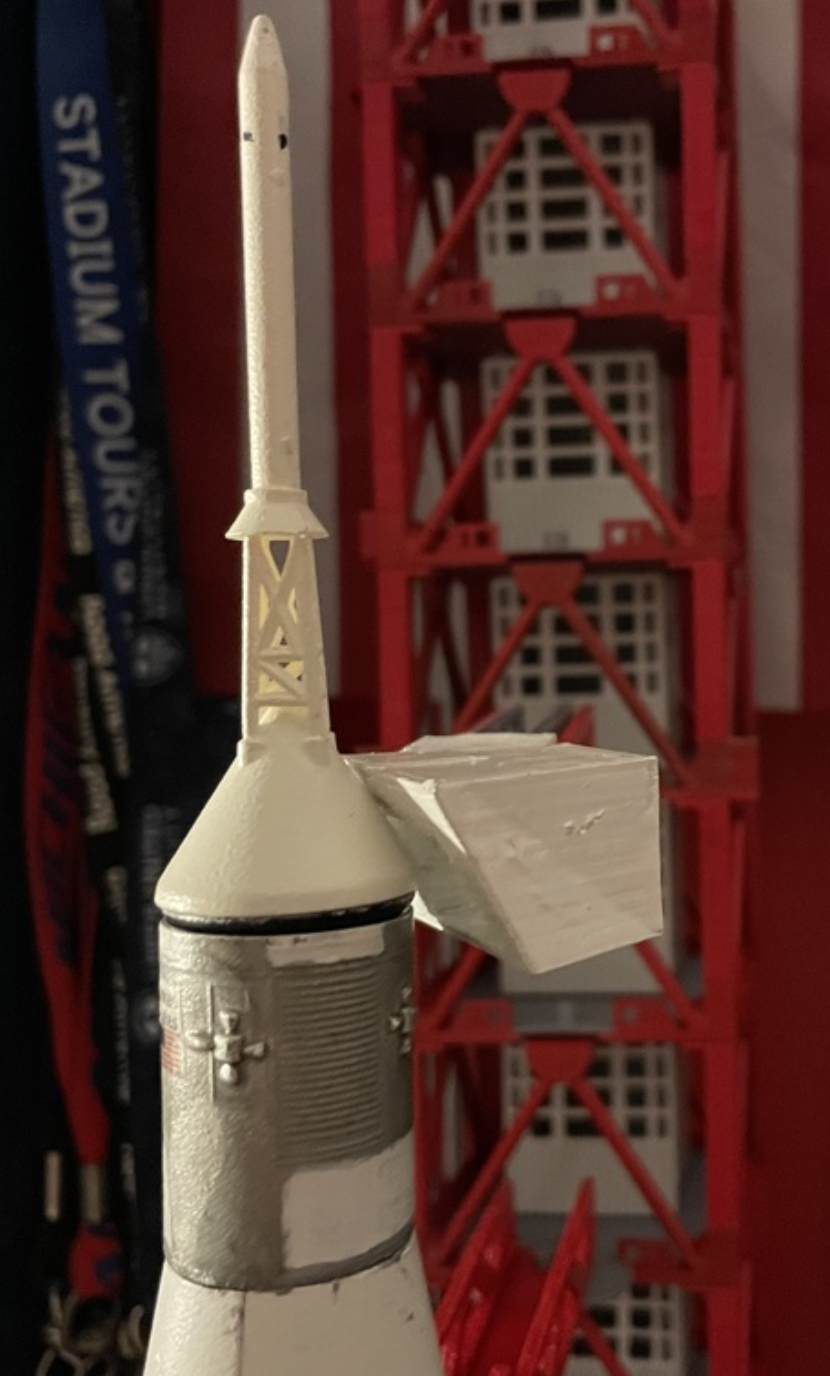

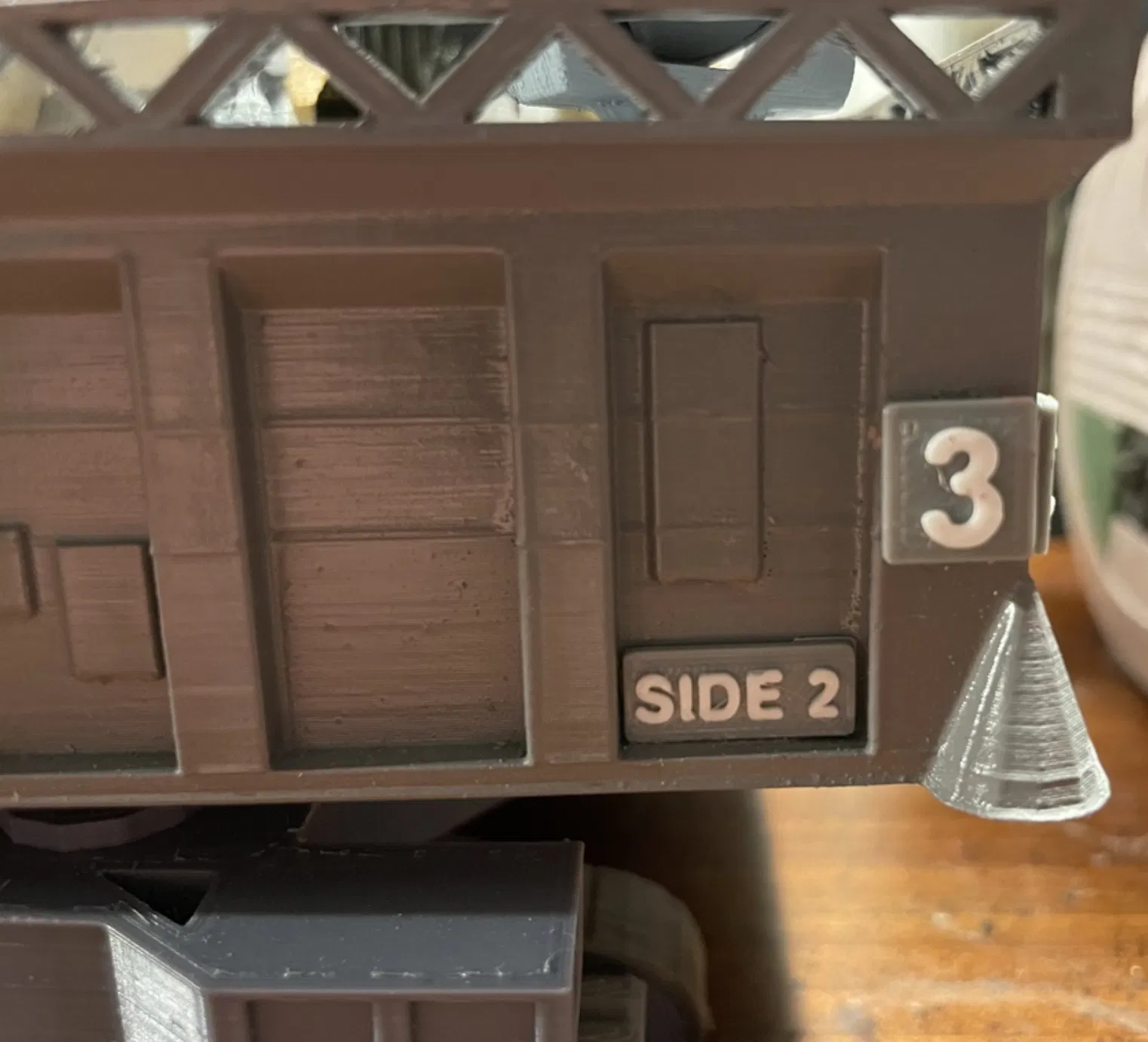

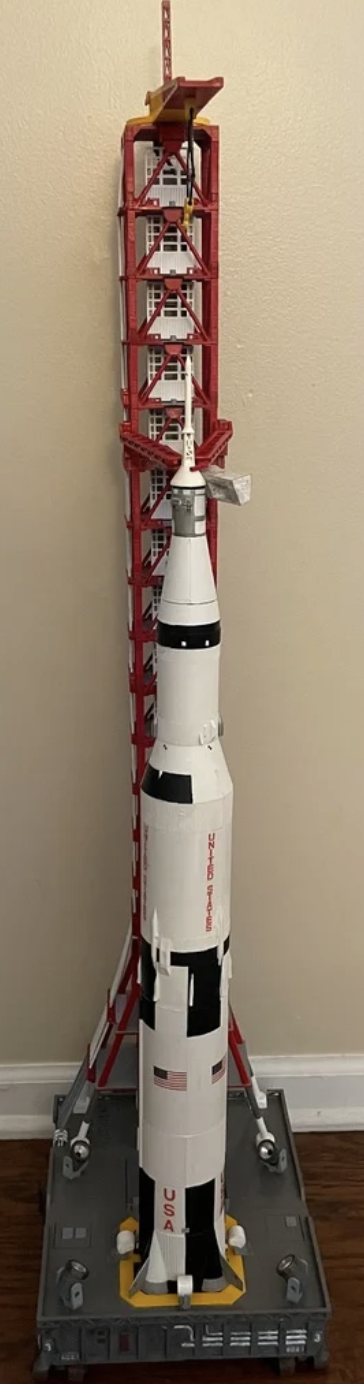

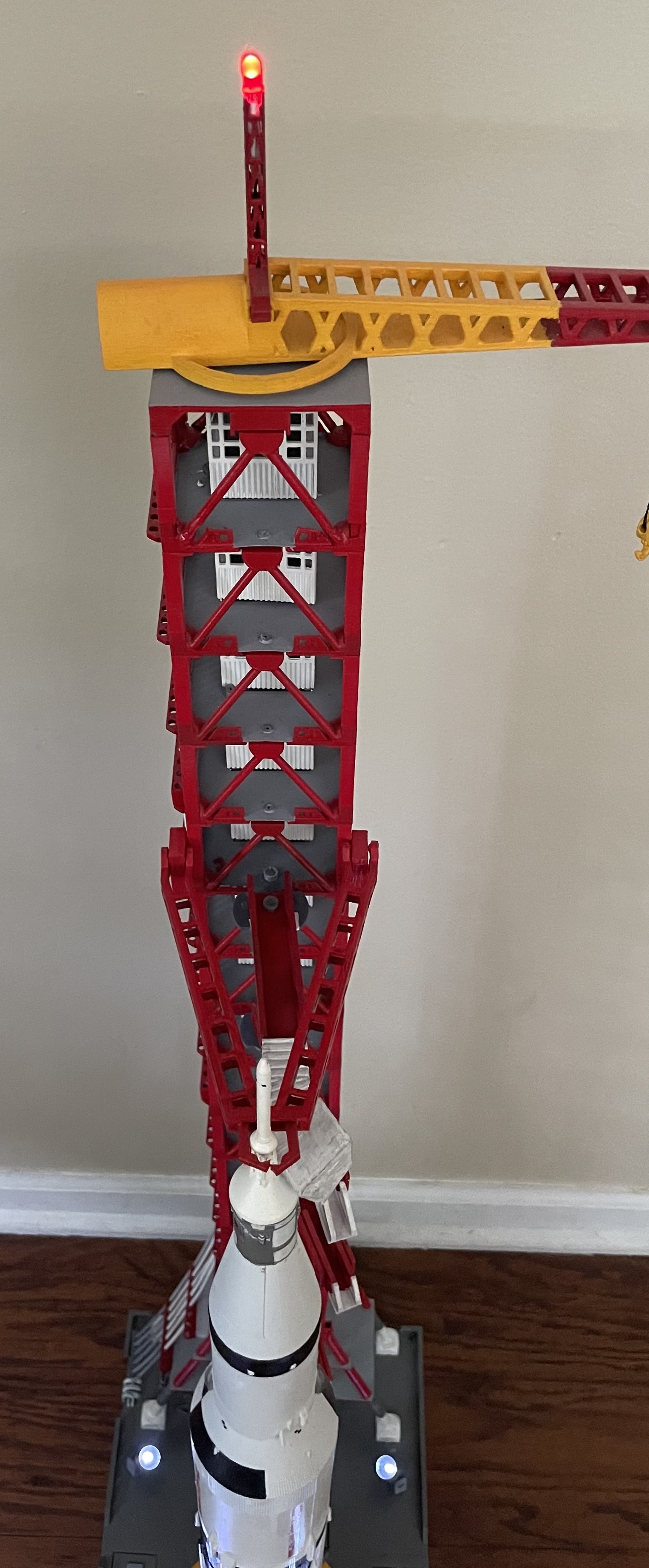

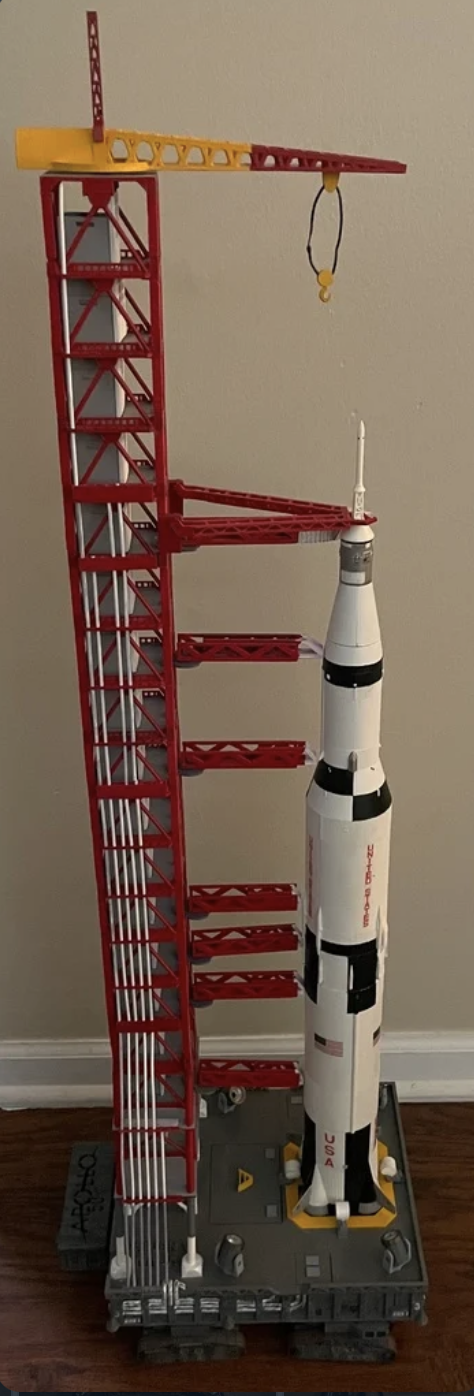

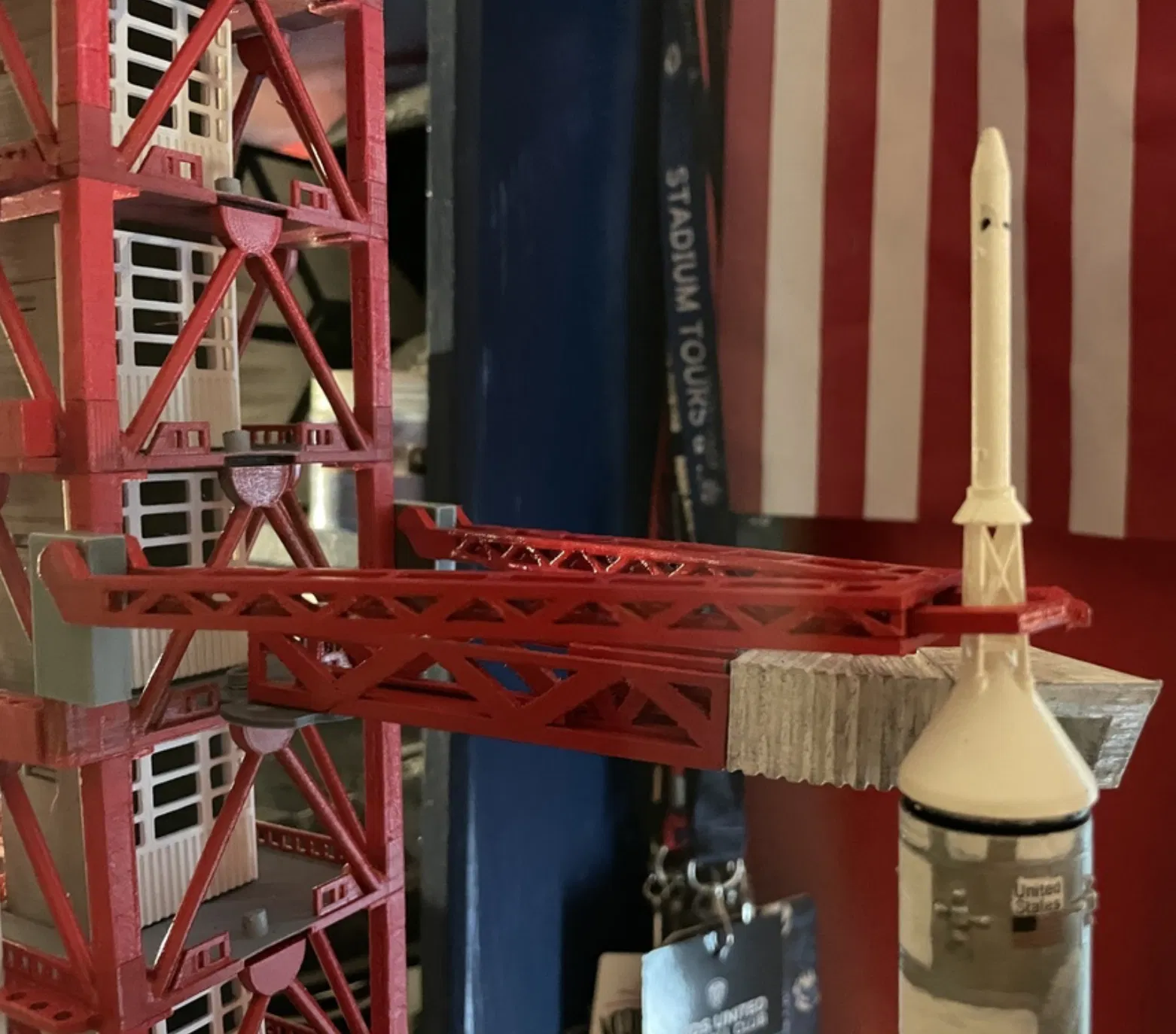

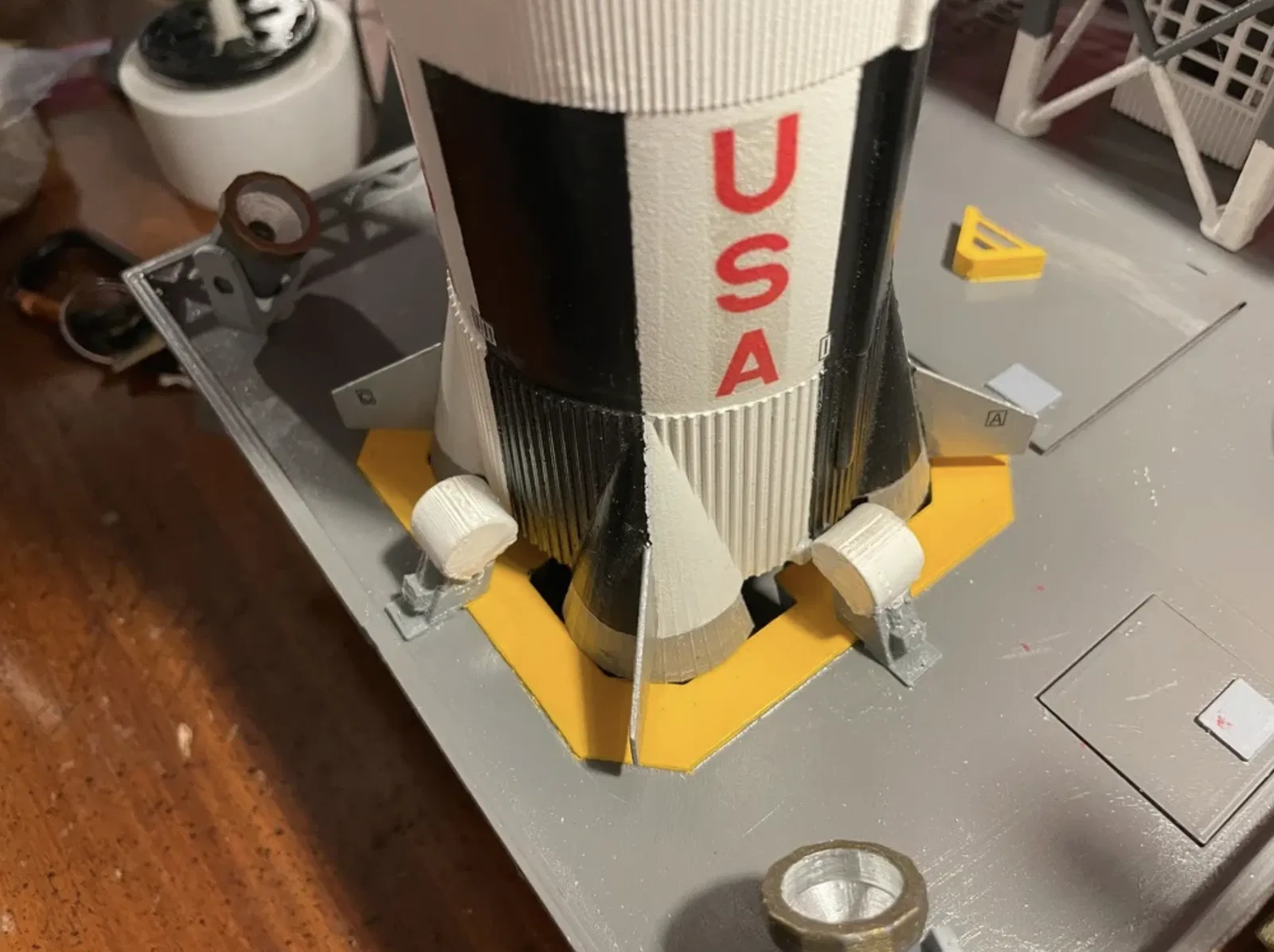

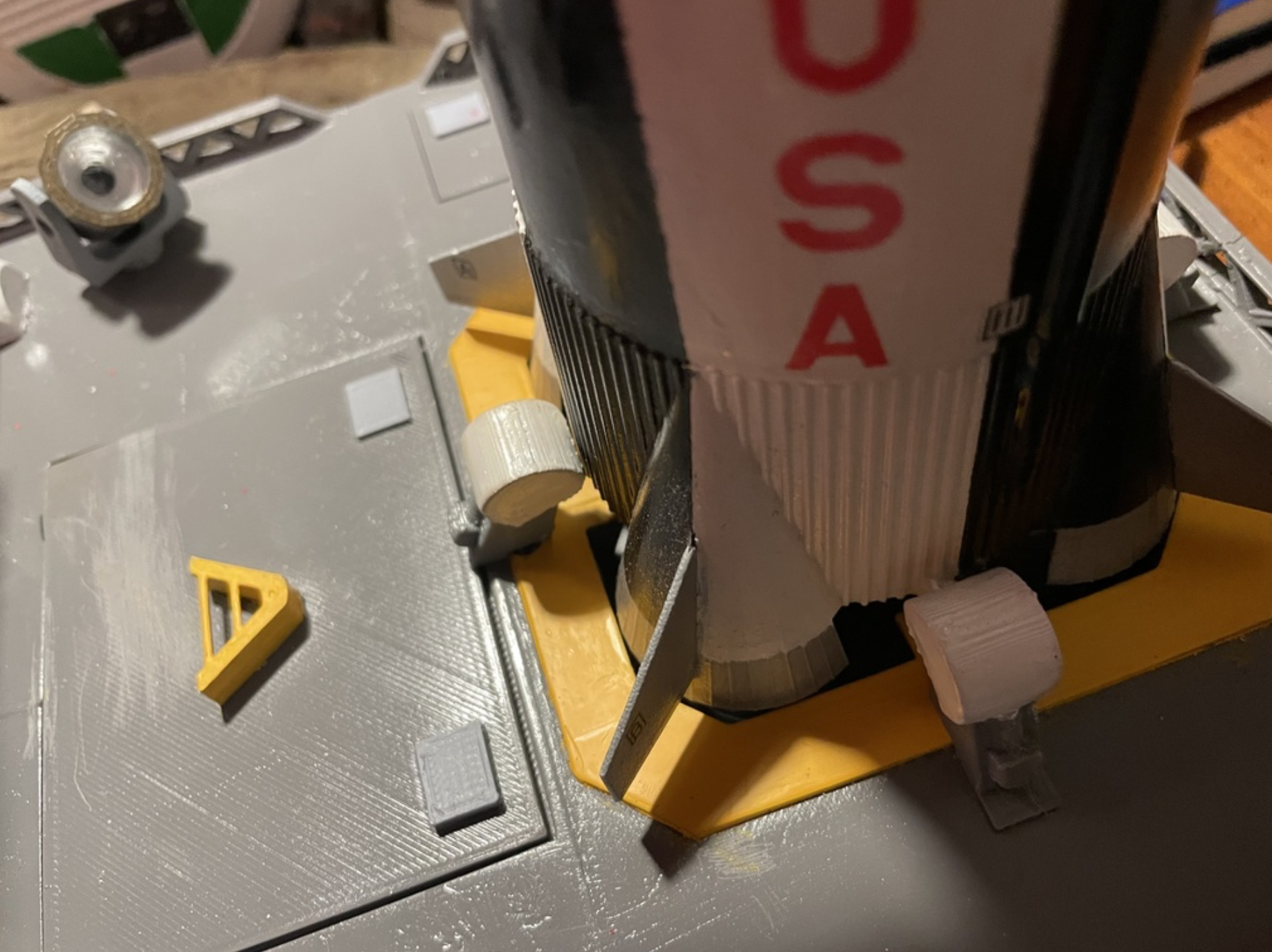

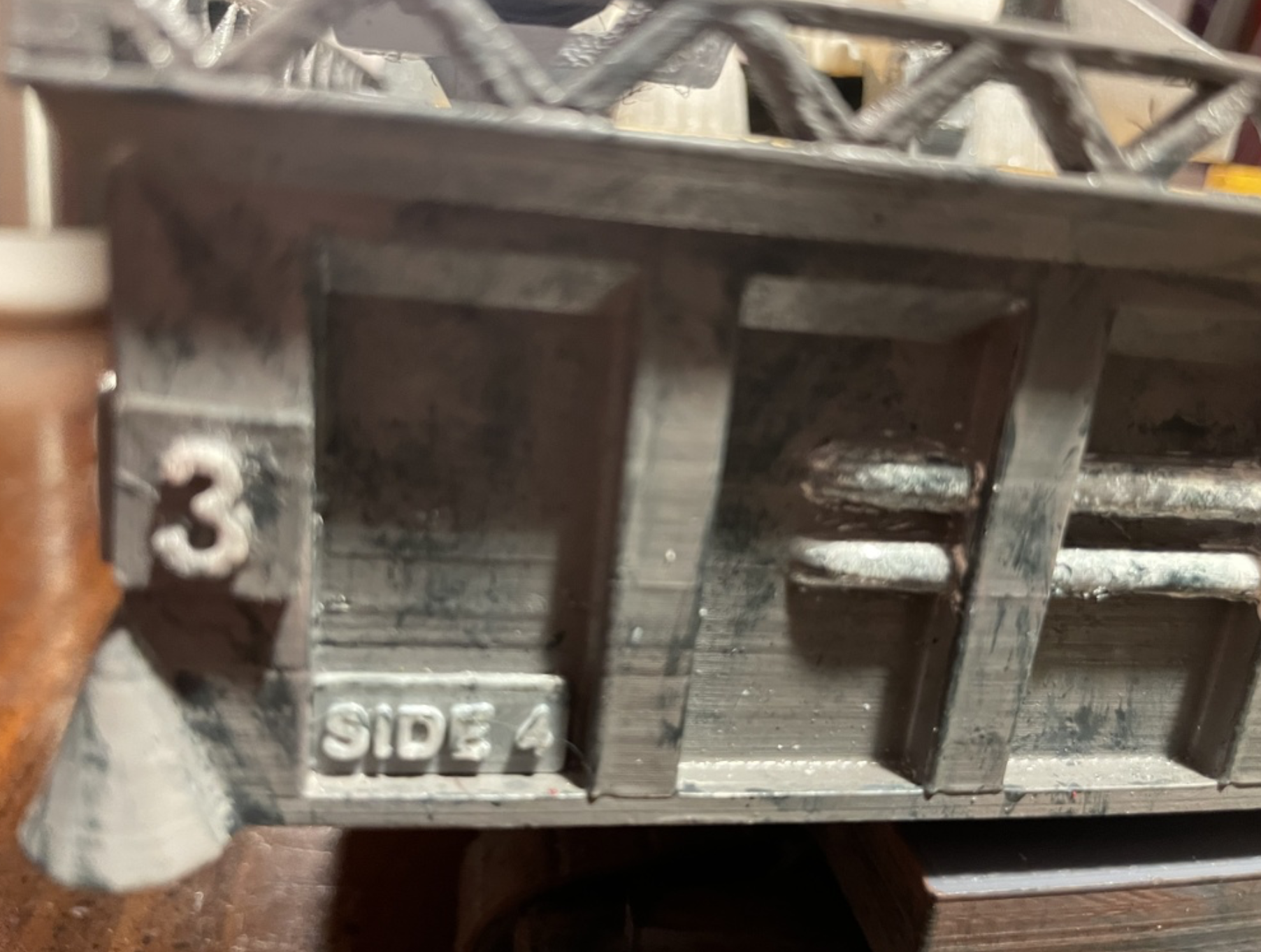

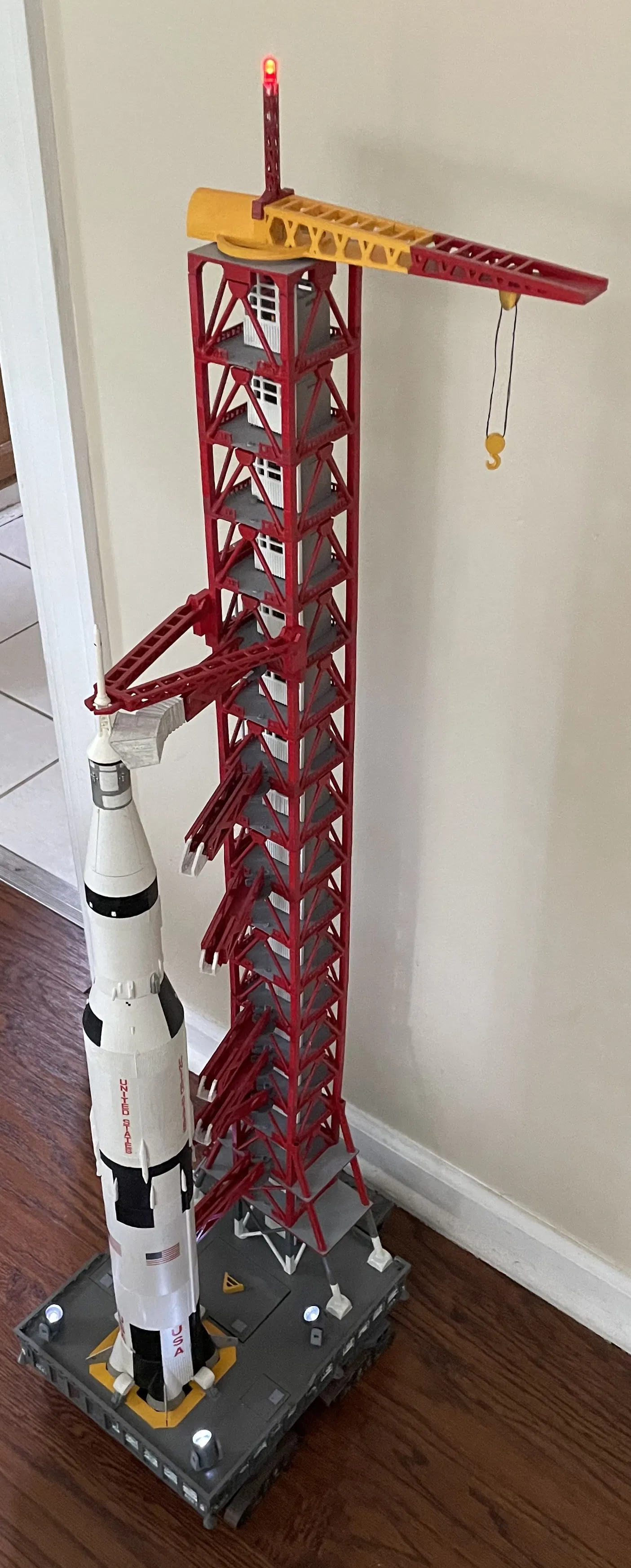

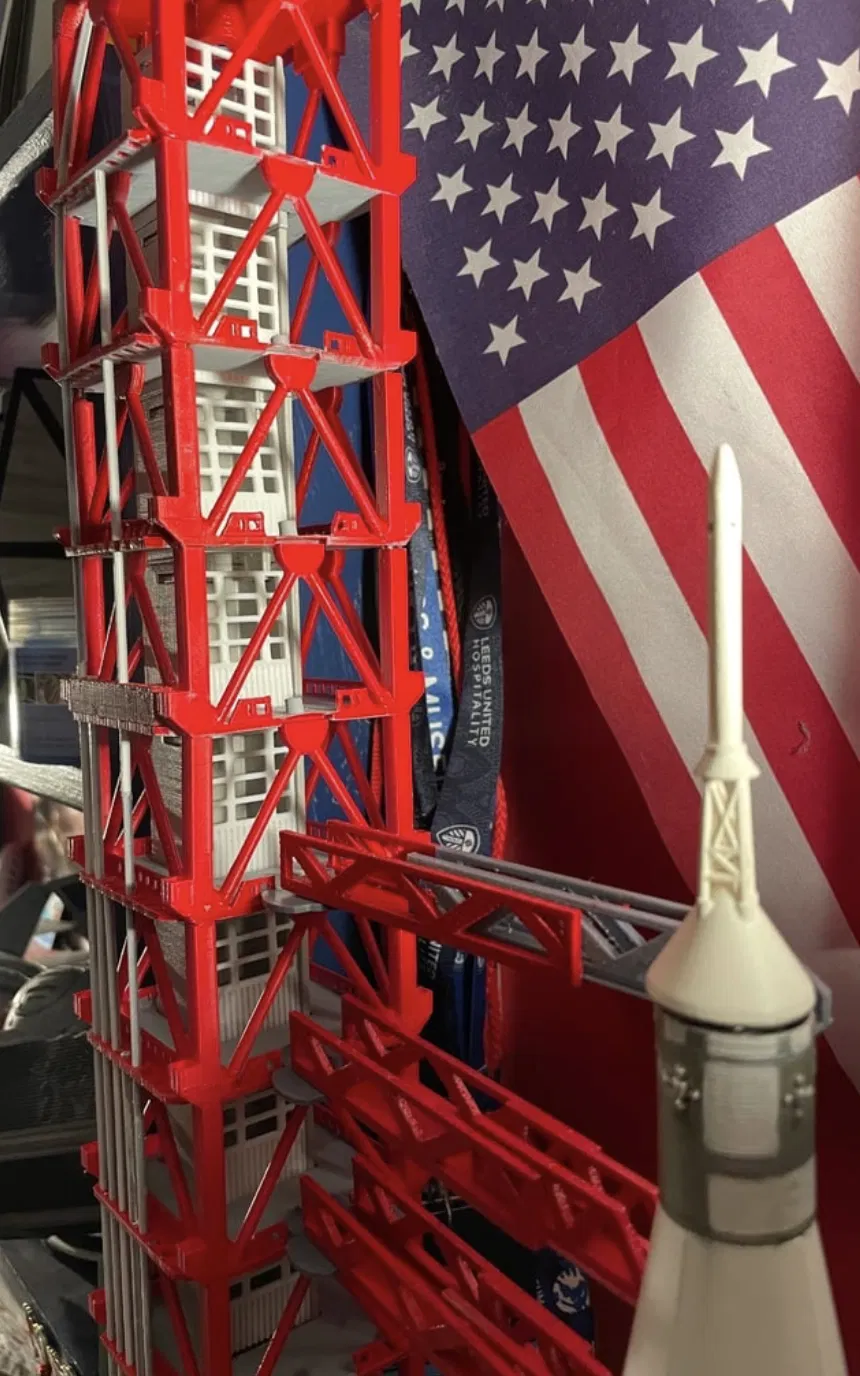

Mấy tấm hình là từ quá trình lắp ráp của mình đó. Mình đã có sẵn một mô hình Saturn V Revell tỉ lệ 1:144. Đó là tên lửa trong hình. Mình phải scale tất cả các bộ phận của bạn ấy lên 115%.

Nếu bạn cũng có sẵn một mô hình Saturn V, thì một trong những file của mình có lỗ cho các đầu động cơ với kích thước gốc của bạn ấy. Nó chỉ dày vài mm thôi. Bạn có thể thử scale và in cho đến khi tìm được kích thước phù hợp với mô hình của bạn. Đó là cách mình nhận ra mình cần scale tất cả các bộ phận của mình lên 115%.

Hướng dẫn pdf đầy đủ của FernandoF có trong các file bên dưới.

FernandoF nói (Trên Thingiverse):

"Để làm rõ, vui lòng đọc: Nếu máy in 3D của bạn cho phép (đủ lớn), tên lửa có thể được in 100% (không scale), sẽ cho ra mô hình dài 1 mét. Nhưng nếu máy in của bạn không cho phép in ở 100% thì mình khuyên bạn nên giảm xuống 70% để Saturn V có tổng chiều cao 70 cm so với tên lửa gốc, tỉ lệ xấp xỉ 1:157. Xin lưu ý rằng Crawler và tháp phù hợp với tên lửa 70cm (giảm 30% so với kích thước gốc của Saturn V), vì vậy nếu bạn in tên lửa 1 mét, bạn nên scale các bộ phận đó lên 130% và nó sẽ hoạt động. Vui lòng kiểm tra trước trên slicer của bạn. Mình giải thích điều này kỹ hơn một chút trong hướng dẫn…. Chú ý: In mọi bộ phận của TÊN LỬA SATURN V với tỉ lệ 30%, nghĩa là các bộ phận nên là 70% thay vì 100% trên Cura Slicer (hoặc slicer yêu thích của bạn). Có một số trường hợp ngoại lệ: command_module_magnet.stl, Escape_Tower_magnet.stl, LEM_adapter_base.stl, LEM_adapter_panels.stl đã được scale, tại sao? Bởi vì mình tự thiết kế chúng dựa trên kích thước thực tế của tên lửa để khớp với các bộ phận còn lại của mô hình. Các file được đánh dấu là tùy chọn chỉ nên được sử dụng nếu bạn muốn in mô hình Saturn V kích thước đầy đủ (100%). Nếu đúng như vậy, bạn nên scale các bộ phận còn lại lên 130% để khớp chúng với nhau, nhưng mình chưa thử nghiệm được điều đó."

Tên lửa Saturn V, Bệ phóng di động, Tháp LUT và Crawler

Chào mừng bạn đến với thiết kế mới và khác biệt của NASA's Saturn V tuyệt vời, bệ phóng, tháp và các thứ liên quan khác
