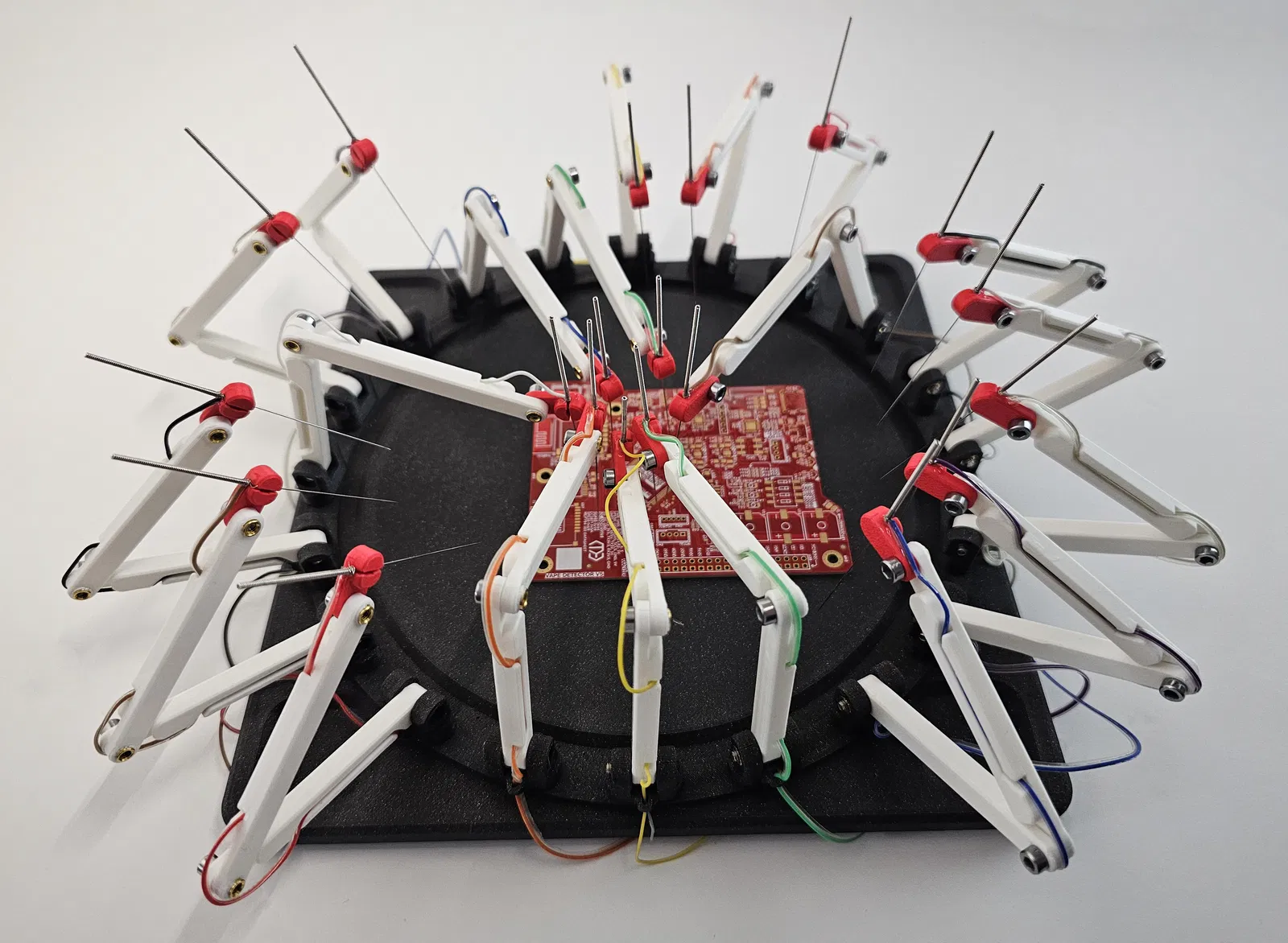

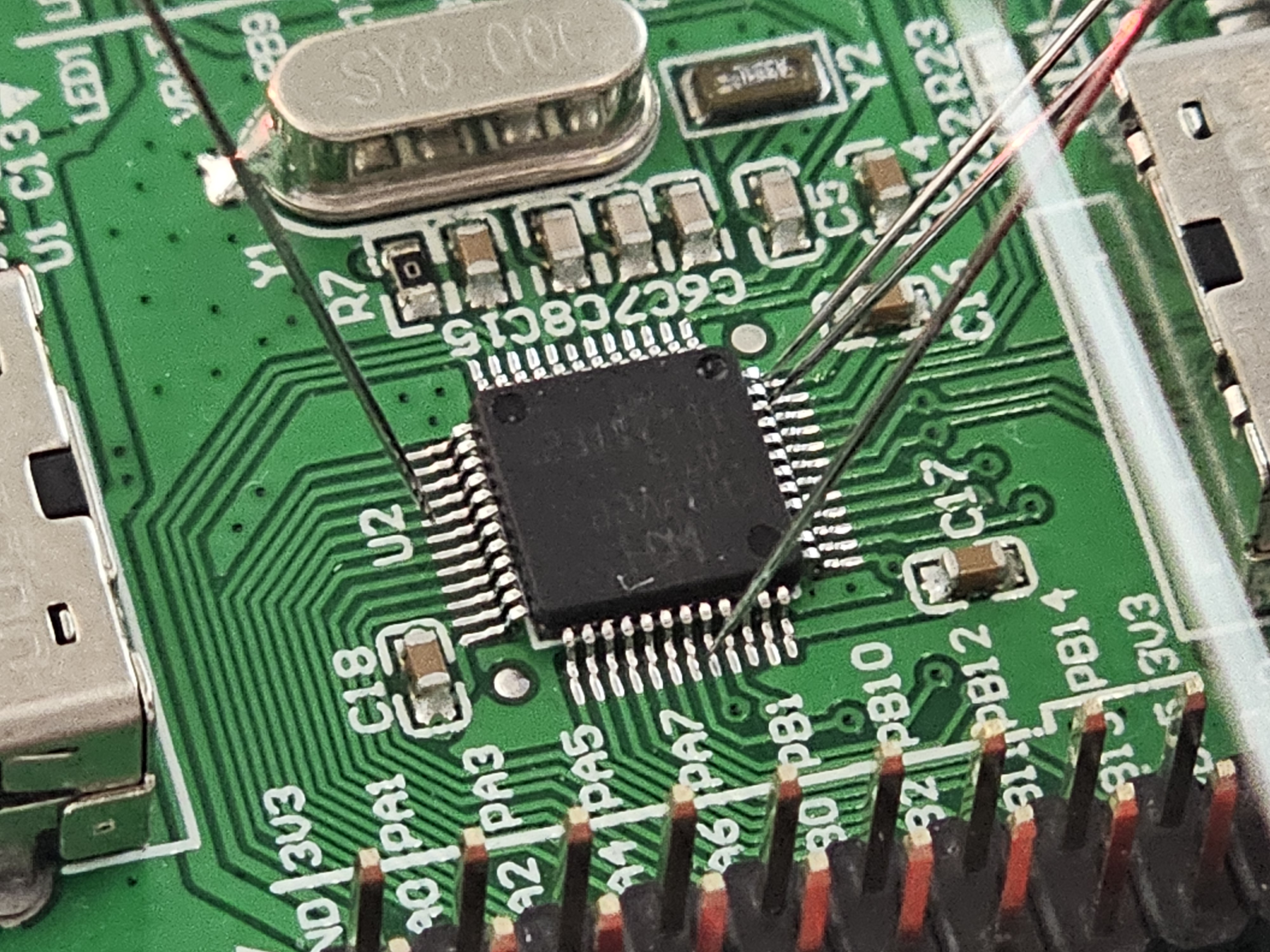

Công cụ dò Flywire (Dò PCB)

Phần cứng:

Nếu bạn dùng hết 20 tay dò:

M3 Heatset insert x80 M36 lục giác chìm ốc máy x60 M310 lục giác chìm ốc máy x20 Kim châm cứu 0.4mm (8cm) x20 - loại y chang dùng để vệ sinh đầu phun máy in 3D

Nếu không, 1 Tay dò CẦN:

M3 Heatset insert x3 M36 lục giác chìm ốc máy x2 M310 lục giác chìm ốc máy x1 Kim châm cứu 0.4mm (8mm) x1

(Và đế cần 20 heatset insert)

Lắp ráp:

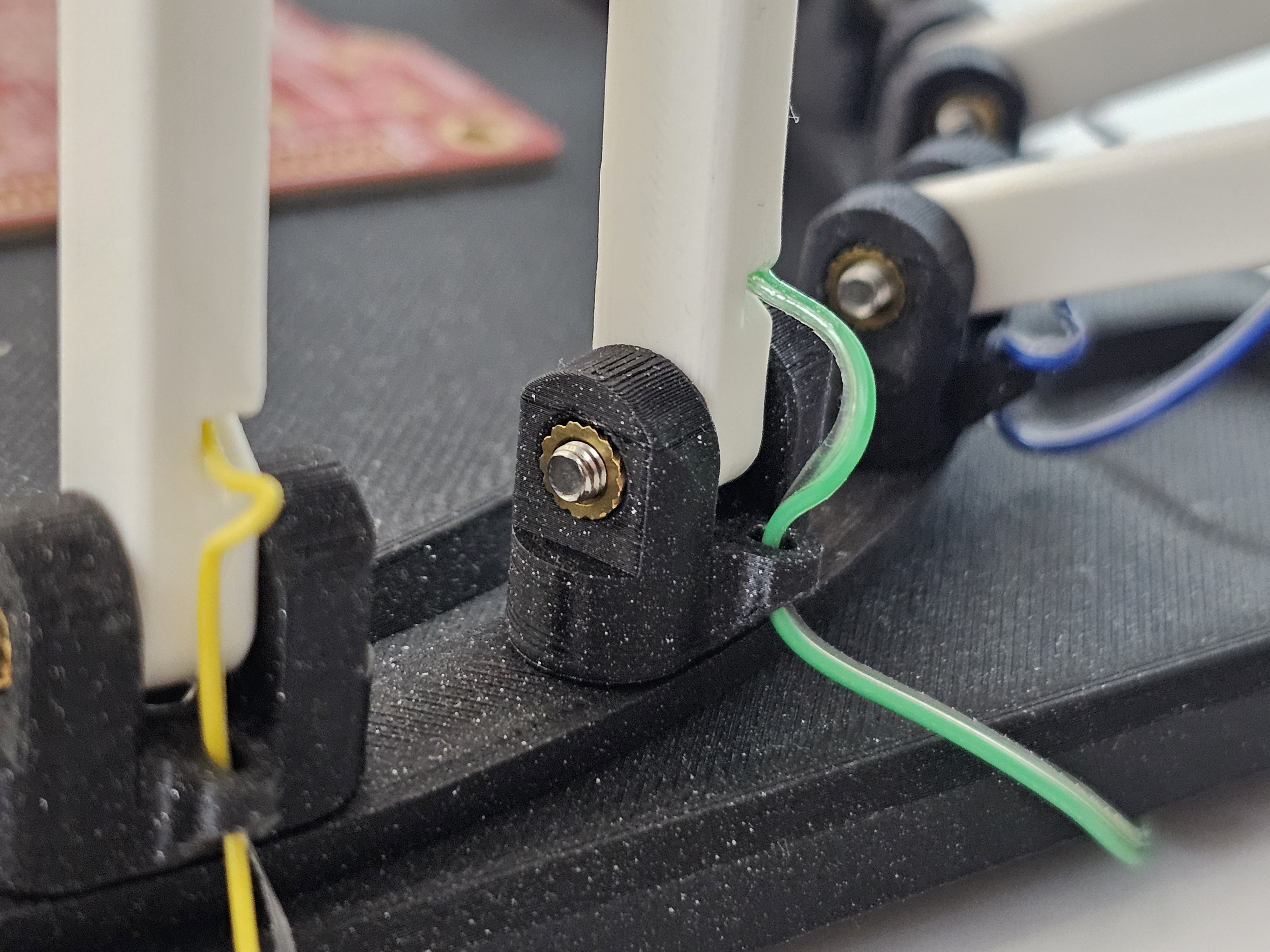

1. Gắn 20 cái m3 heatset insert vào đế.
2. Gắn hai cái heatset insert vào “Trục thứ hai”. Đảm bảo các insert nhô ra cùng hướng với hình.
3. Dùng ốc M3*6, gắn “Trục thứ nhất” vào đế.
4. Dùng ốc M3*10, gắn “Trục thứ nhất” vào “Trục thứ hai”.
5. Dùng hai ốc M3*6 để gắn “Trục thứ hai” vào “Trục thứ nhất”, và “Cổ tay” vào “Trục thứ hai”. “Trục thứ hai” chỉ có một chiều lắp. Kênh dây cáp phải hướng lên trên.
6. Ấn kim châm cứu vào cổ tay. Nó sẽ khớp vào vị trí. Có thể dùng keo nếu cần. Kim có thể bị cong khi gắn. Bẻ thẳng lại nếu cần.

Mẹo lắp ráp (đọc trước khi lắp):

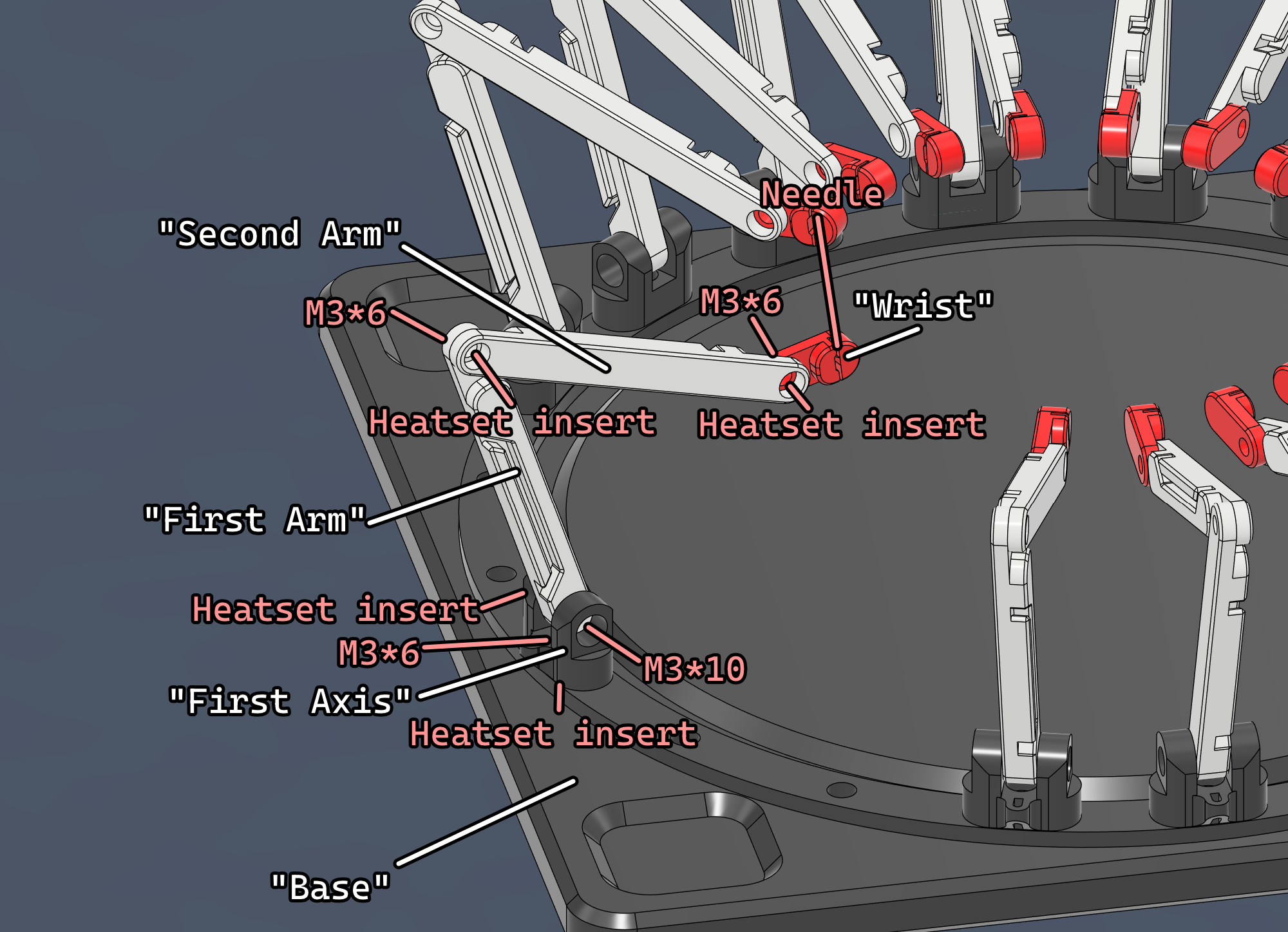

1. Tham khảo hình trên để lắp ráp.
2. Dùng keo khóa ren có thể tháo rời để tránh ốc bị lỏng khi uốn.
3. Đảm bảo lực siết ốc mỗi con đều như nhau. Đừng siết quá chặt, nếu không cánh tay sẽ bị kẹt.
4. Khi gắn kim, cẩn thận (hiển nhiên), cũng ấn càng gần cổ tay càng tốt để tránh bị cong.

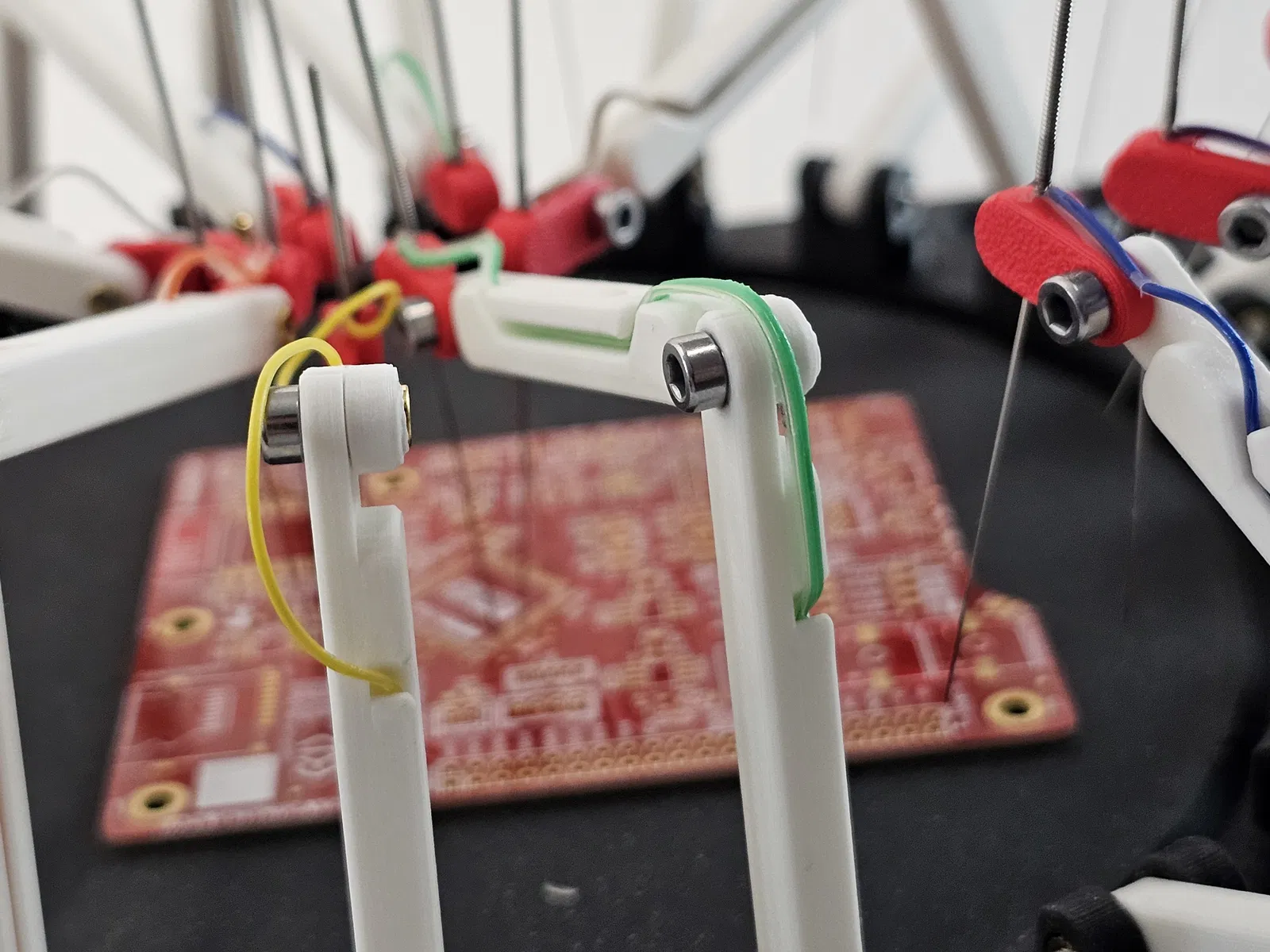

5. Đảm bảo dây của bạn có đủ độ chùng ở các khớp. Có thể dùng keo gắn dây nếu cần. Tôi dùng cáp ruy băng vì nó có 10 màu. Với 20 đầu dò, màu sắc có thể được sắp xếp hợp lý. Tôi đề xuất mỗi dây dài 30cm (hoặc hơn) tùy theo nhu cầu của bạn.

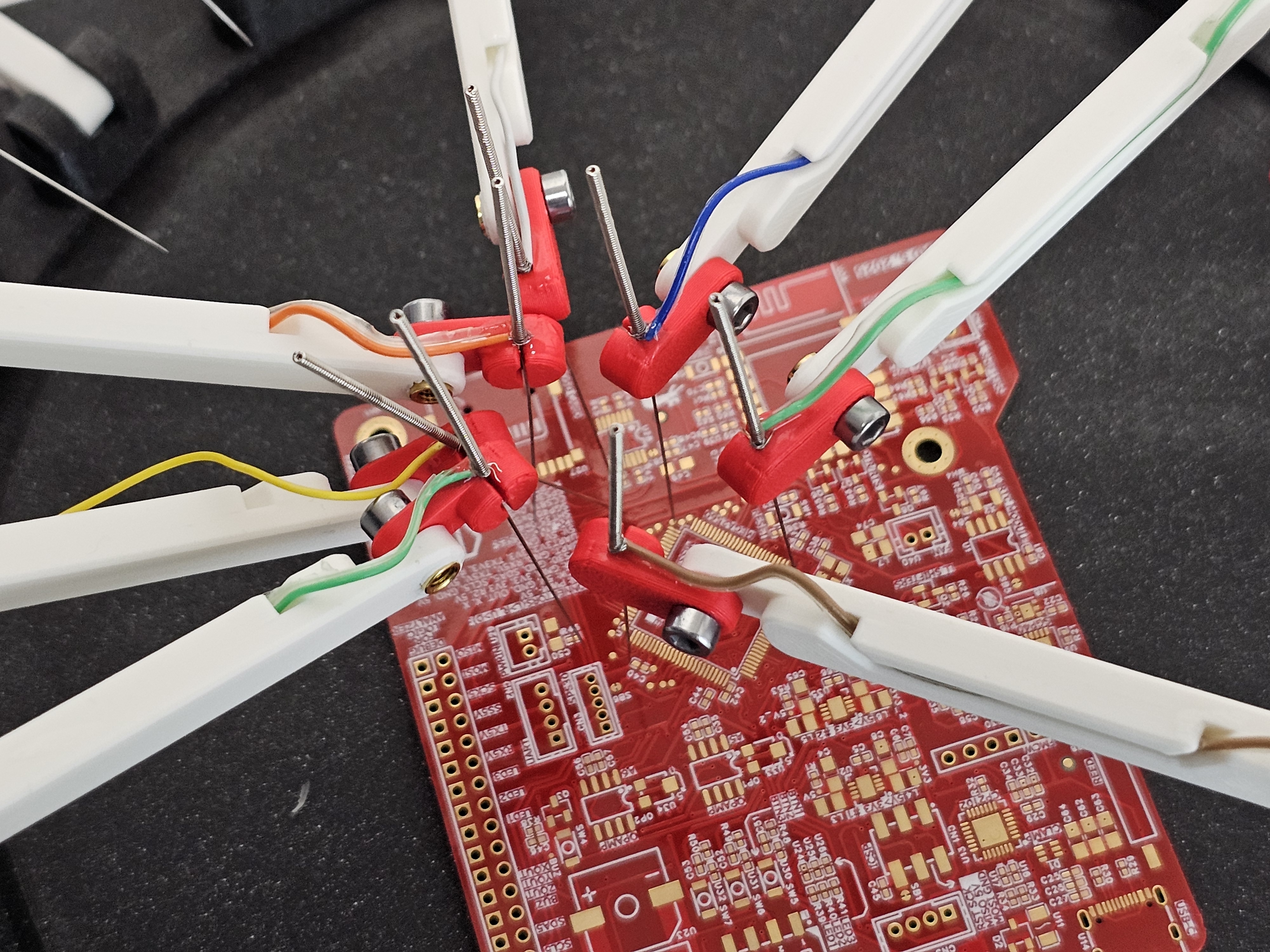

6. Nếu bạn có đủ màu, bạn có thể làm cho cổ tay khớp với màu dây!

(không, đây không phải là dụng cụ tra tấn thời trung cổ đâu lol)

Ghi chú thêm:

Tôi khuyến khích bạn tái sử dụng các cánh tay khớp nối như những bộ phận độc lập. Bạn có thể tự làm đế riêng, hoặc gắn các cánh tay này vào bất cứ thứ gì khác bằng cách chỉ cần gắn m3 heatset insert vào bất cứ thứ gì bạn muốn.

Tôi khuyên bạn nên di chuyển đầu dò bằng cổ tay, chứ không phải bằng kim vì nó rất dễ bị cong.

Nếu bạn tìm kiếm "kim vệ sinh đầu phun máy in 3D", bạn có thể tìm thấy một bộ 20 kim với giá cực rẻ:

Lấy cảm hứng từ cái này, và làm rẻ hơn đáng kể, và có nhiều điểm khớp nối hơn để dễ dàng tiếp cận
