Geared Visualizer V2-V3 - Bộ Đếm Vòng Quay Bánh Răng

Giới thiệu.

Đây là bản remix từ bộ visualizer bánh răng gốc của mình. Mình đã di dời bánh răng phụ ra xa hơn vì nhận ra nó sẽ chạm trần thùng máy nếu mình in thứ gì đó cần dùng hết chiều cao của thùng. Mình cũng đã làm bánh răng phụ lớn hơn, làm nổi bật chuyển động bánh răng theo tỉ lệ 2:1 lên rất nhiều.

Cập nhật.

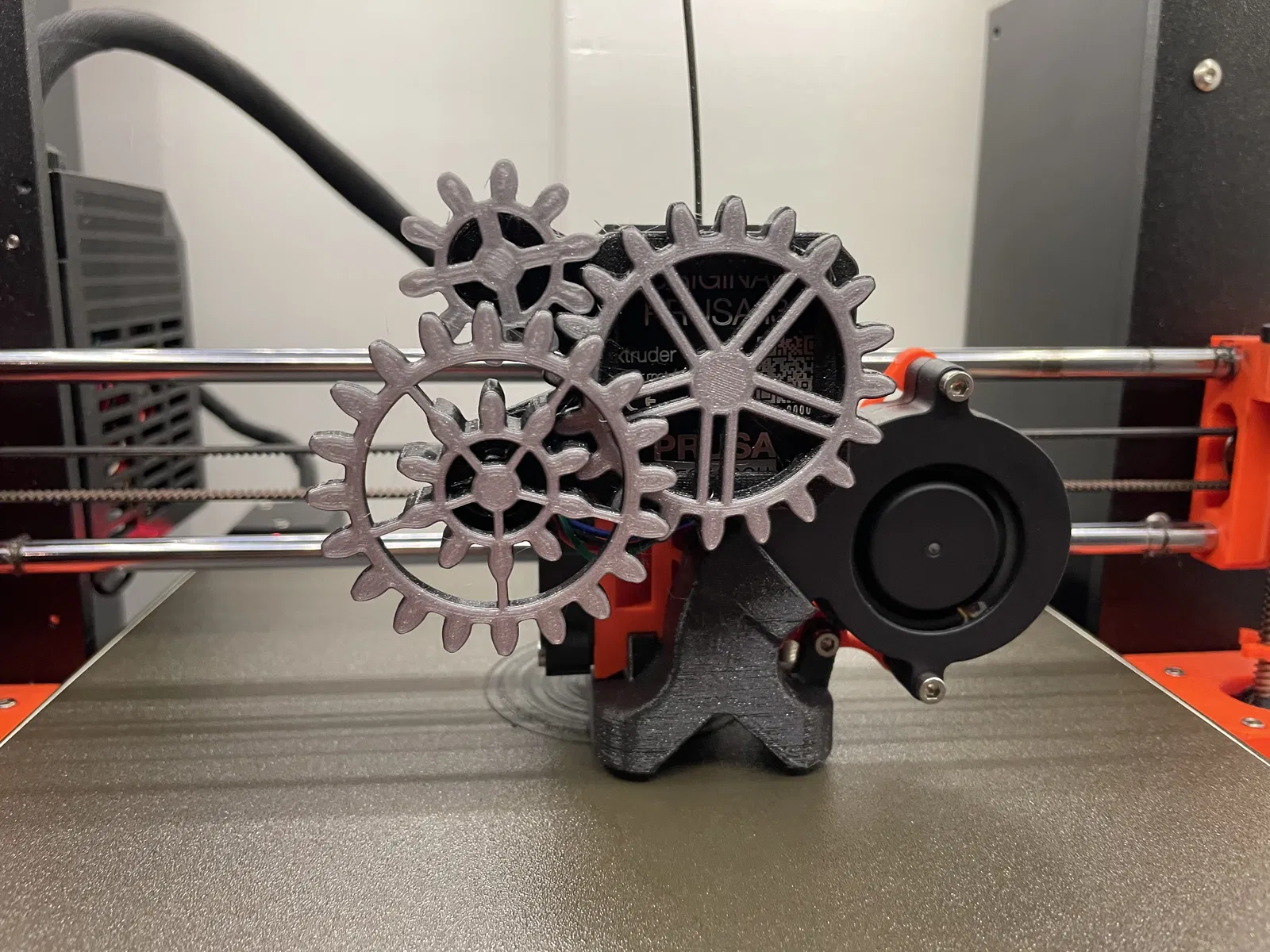

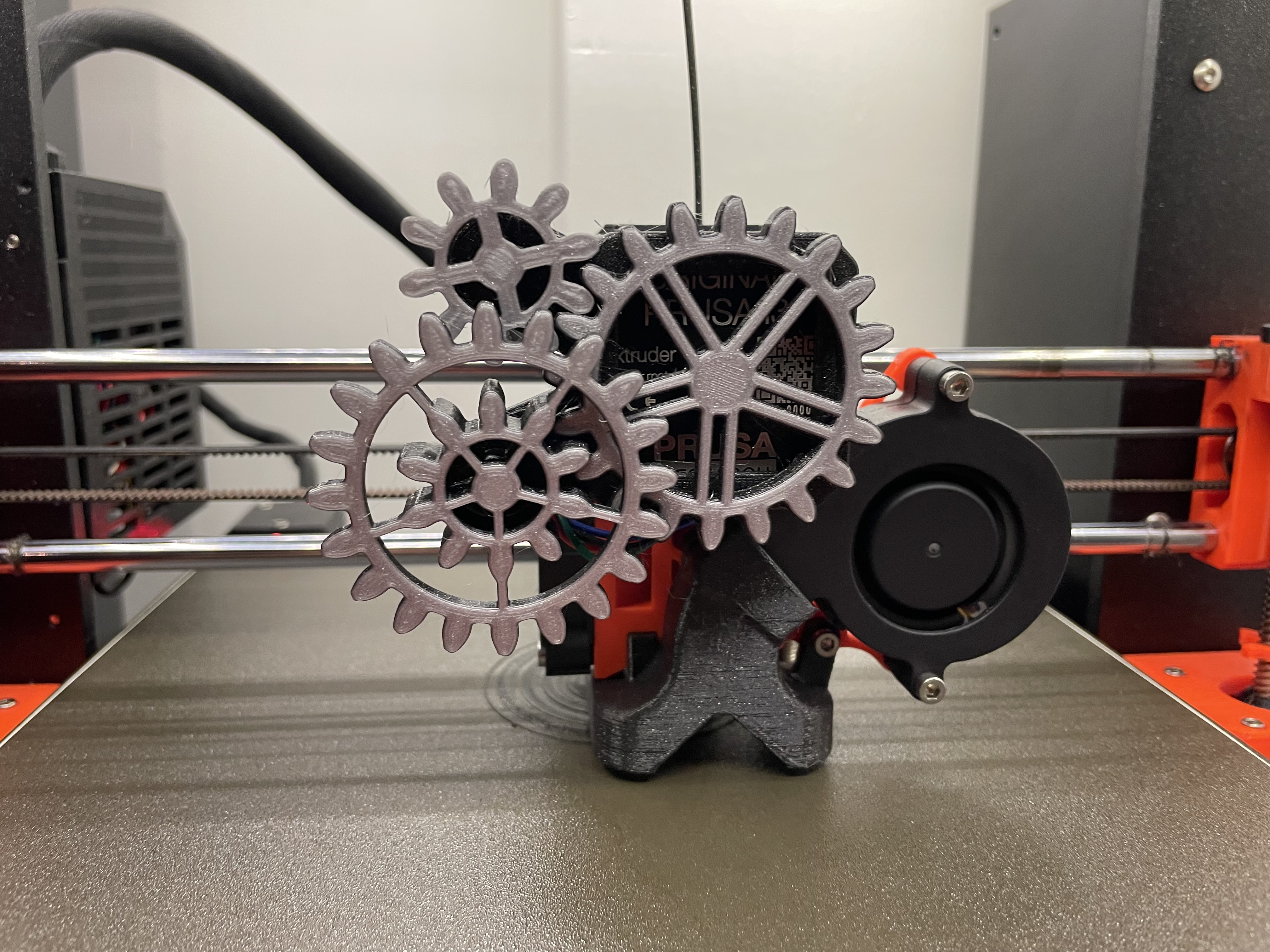

Mình đã thêm bộ đế cho bộ visualizer ba bánh răng, sử dụng bánh răng nhỏ từ thiết kế gốc của mình làm bánh răng thứ ba.

Mình cũng thêm vài mẫu thiết kế bánh răng.

Mô tả

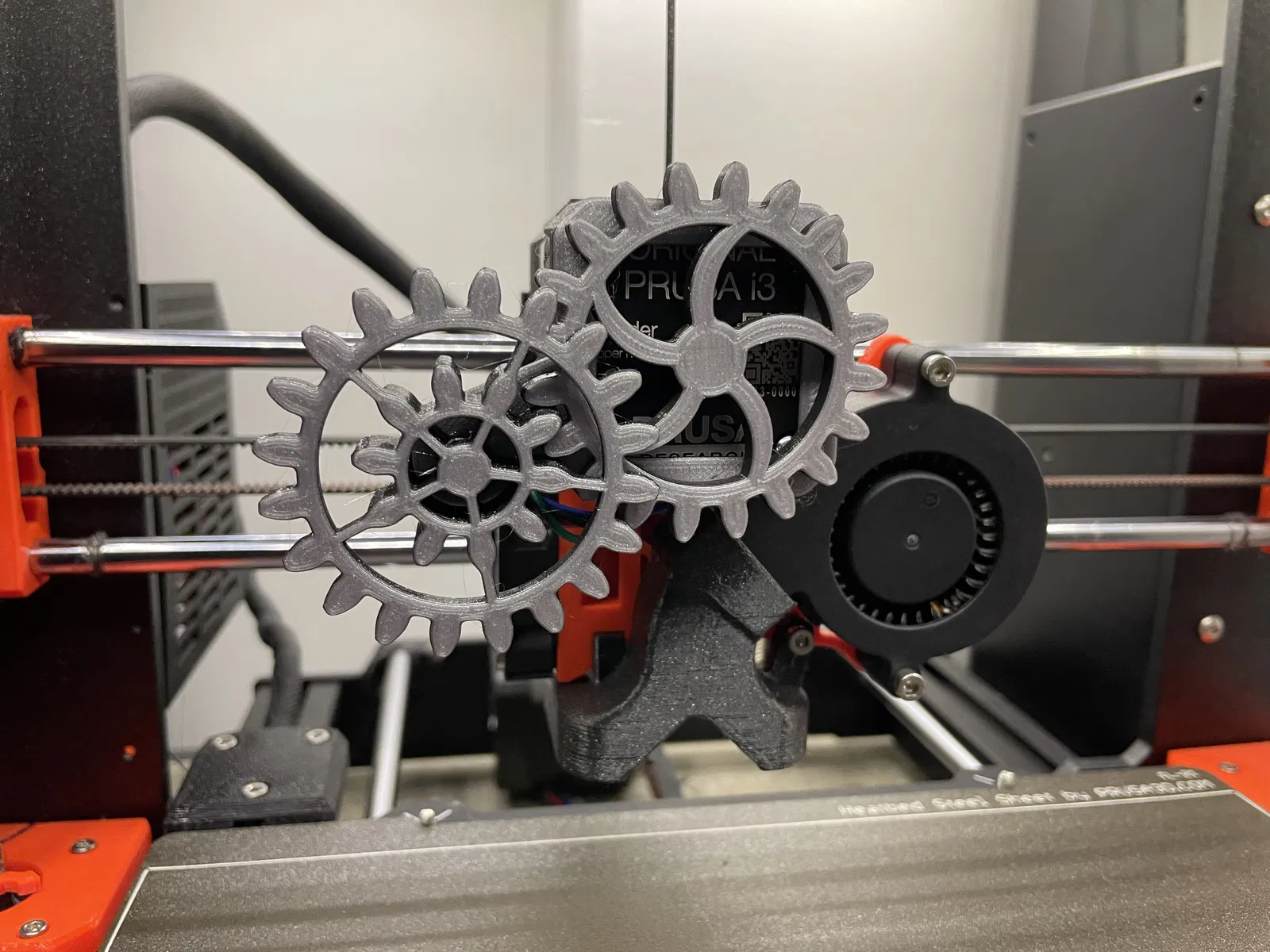

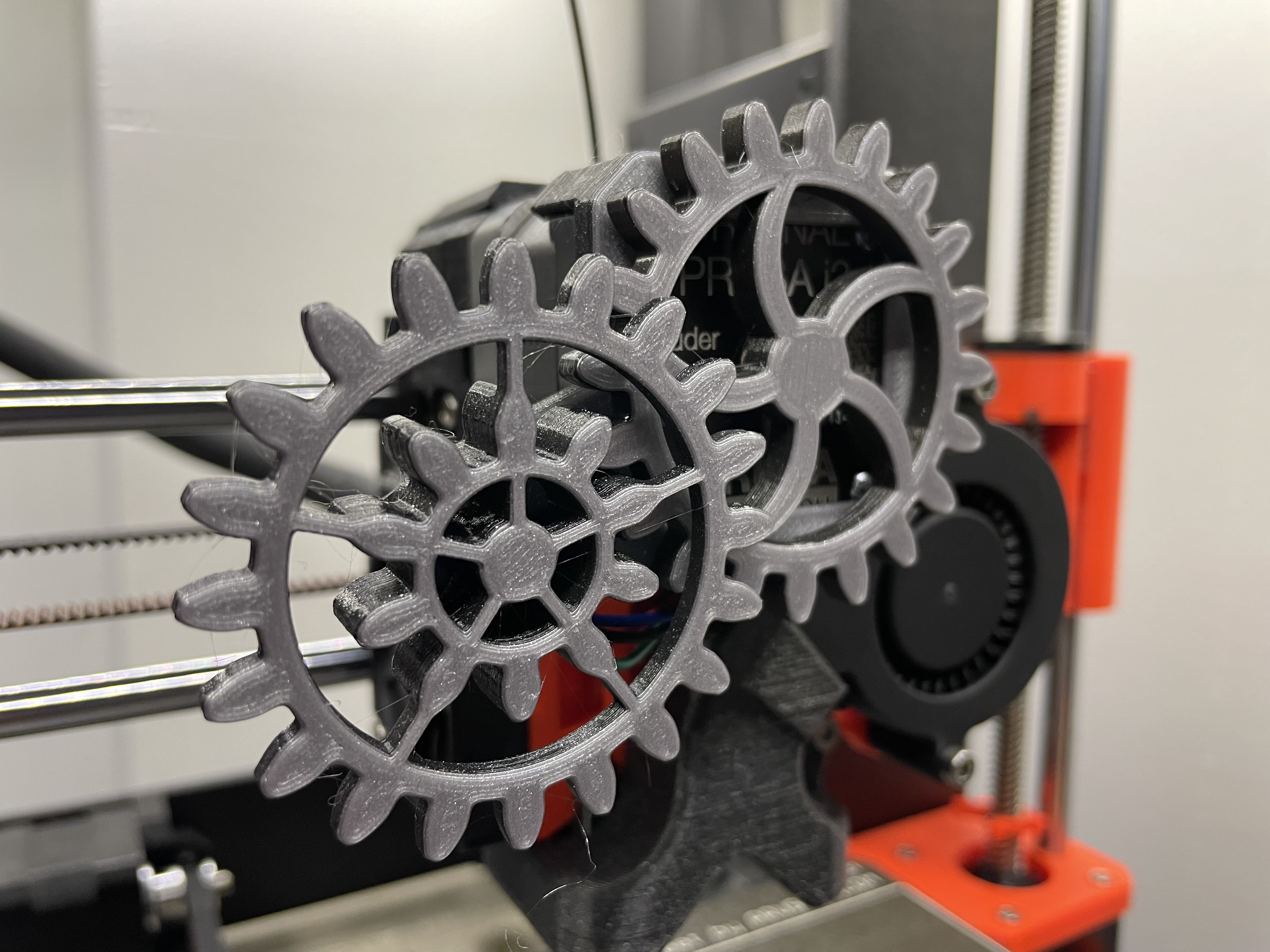

Bộ visualizer này xem hay hơn bộ visualizer thông thường. Nó có tỉ lệ bánh răng 2:1, làm nổi bật vòng quay của động cơ extruder (bánh răng thứ hai quay nhanh gấp đôi bánh răng thứ nhất).

Nó hoạt động rất tốt, chỉ cần đảm bảo các bộ phận của bạn không bị lỗi in hay bị chảy sợi nhựa quá nhiều để tránh kẹt bánh răng.

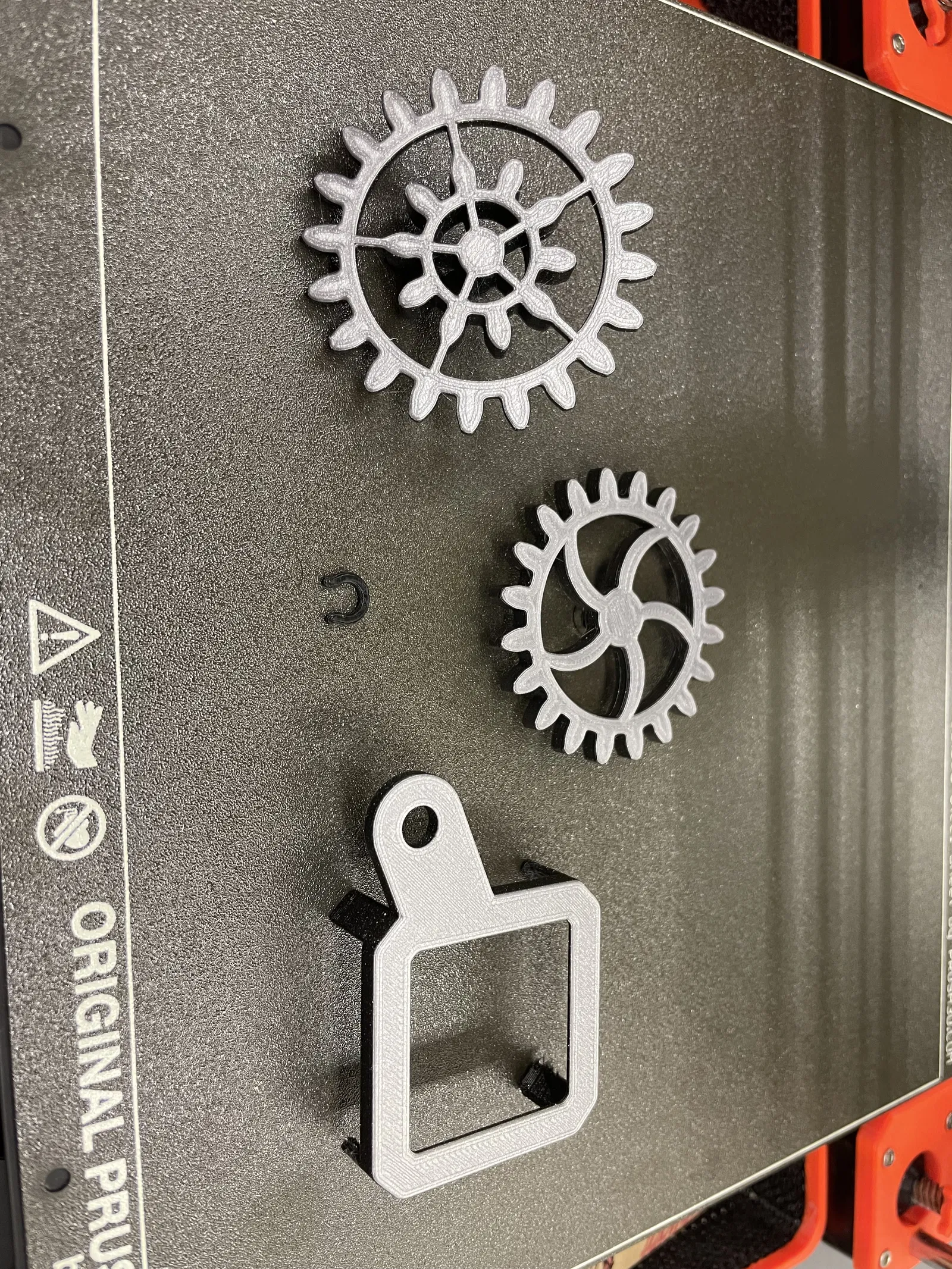

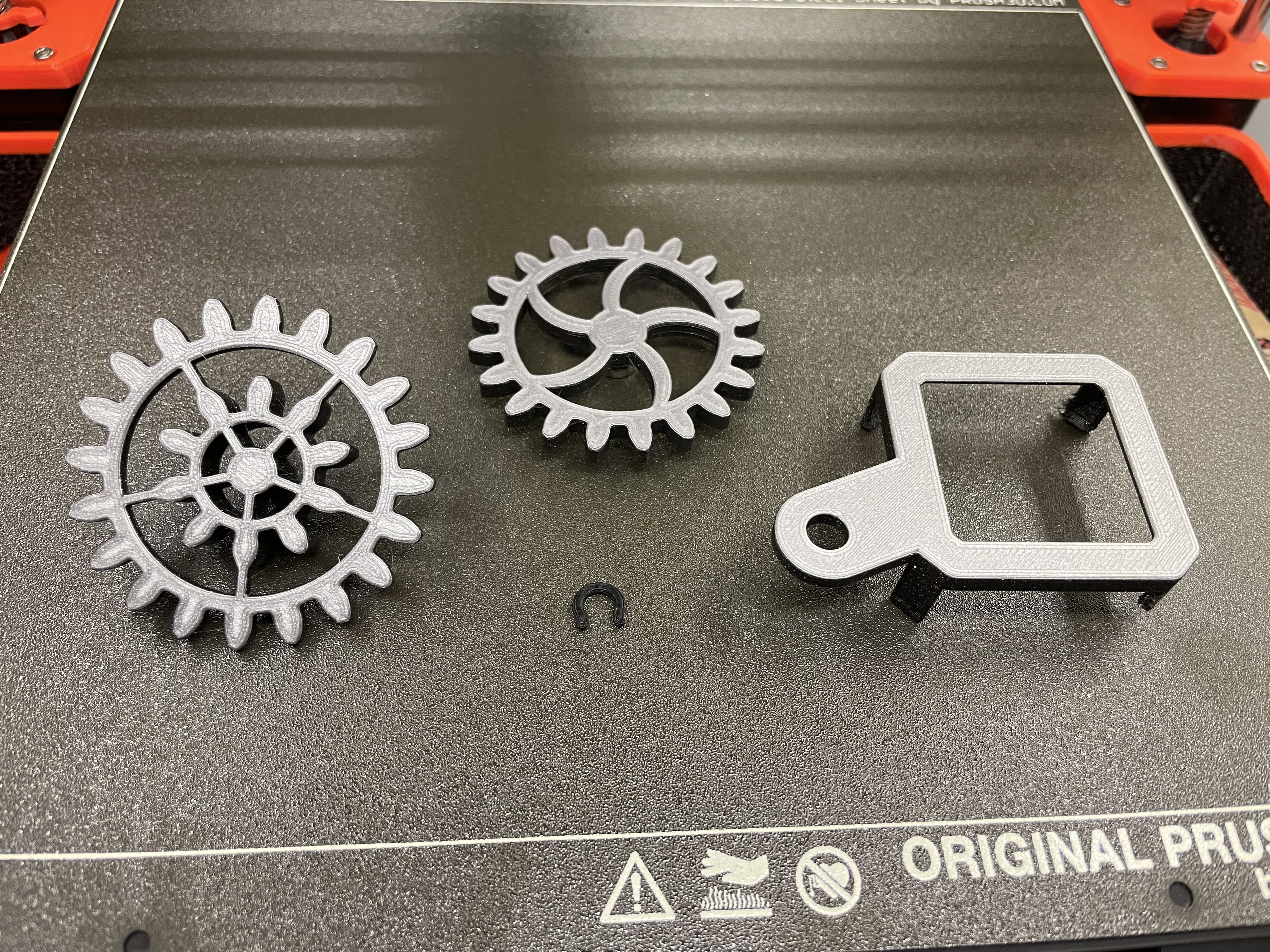

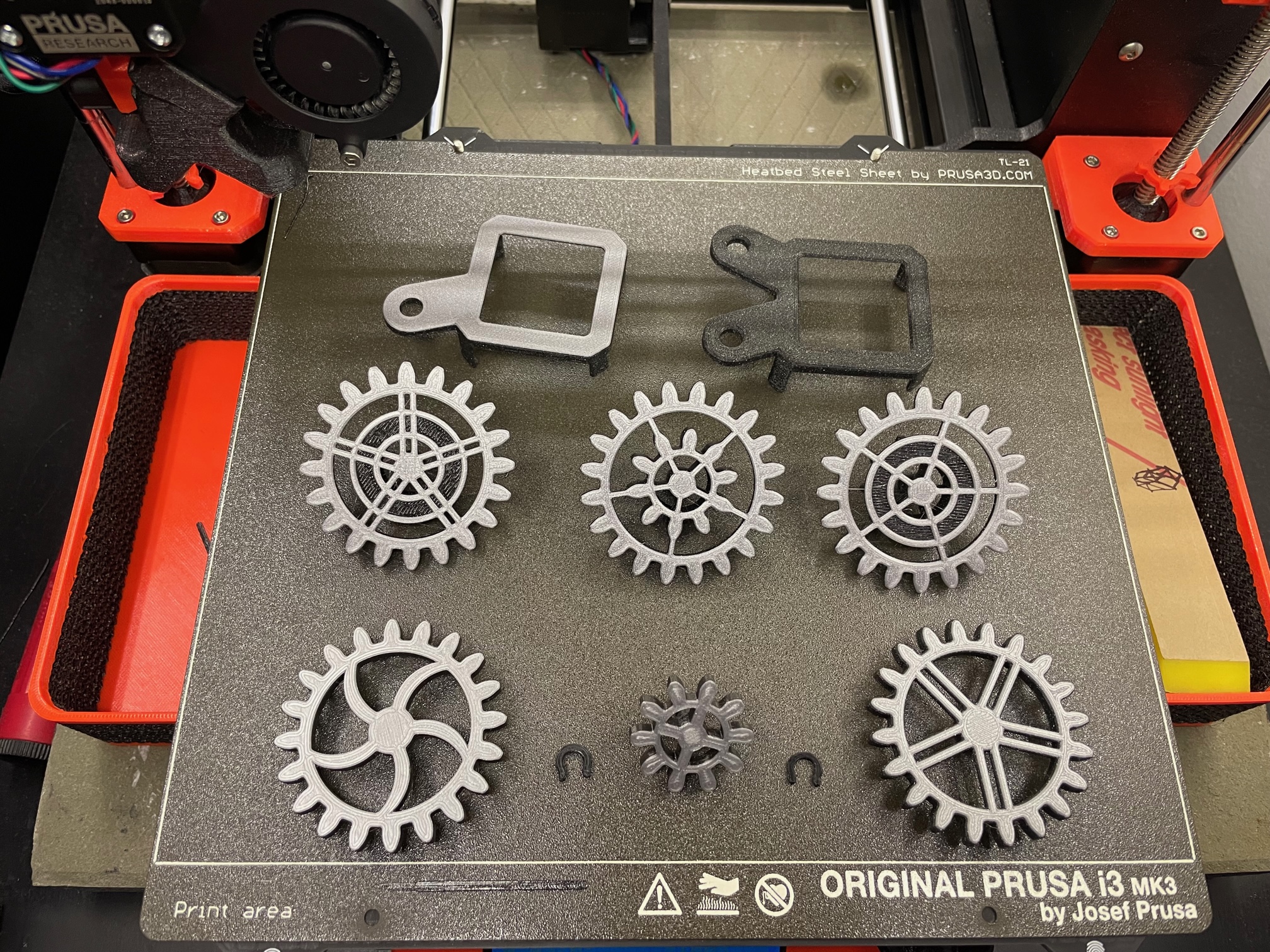

Chỉ cần chọn bánh răng số 1, bánh răng số 2 và nếu bạn dùng bộ đế ba bánh răng, bạn cũng sẽ cần bánh răng số 3.

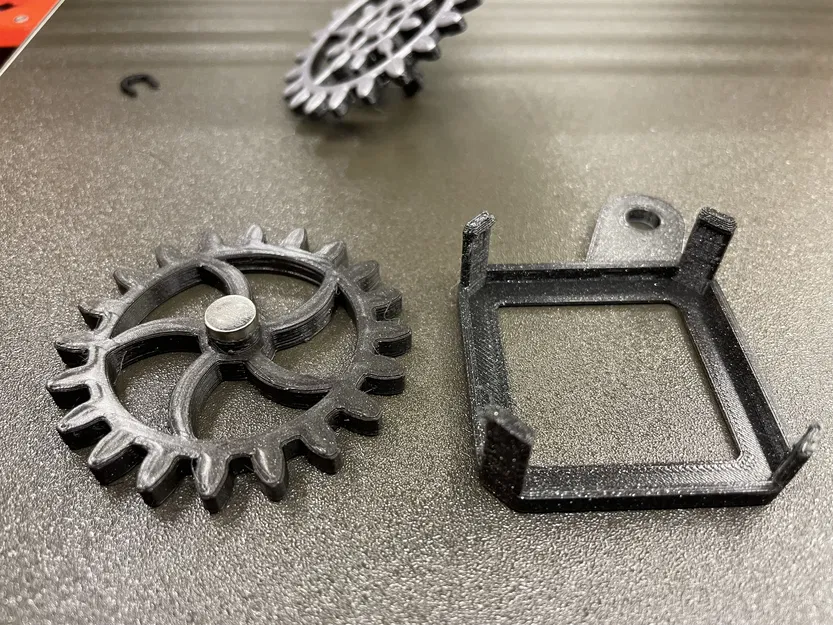

Bạn sẽ cần dán một nam châm 8x3mm vào mặt sau của bánh răng số 1.

Bánh răng số 2 và số 3 được giữ cố định bằng cái c-clip in ra.

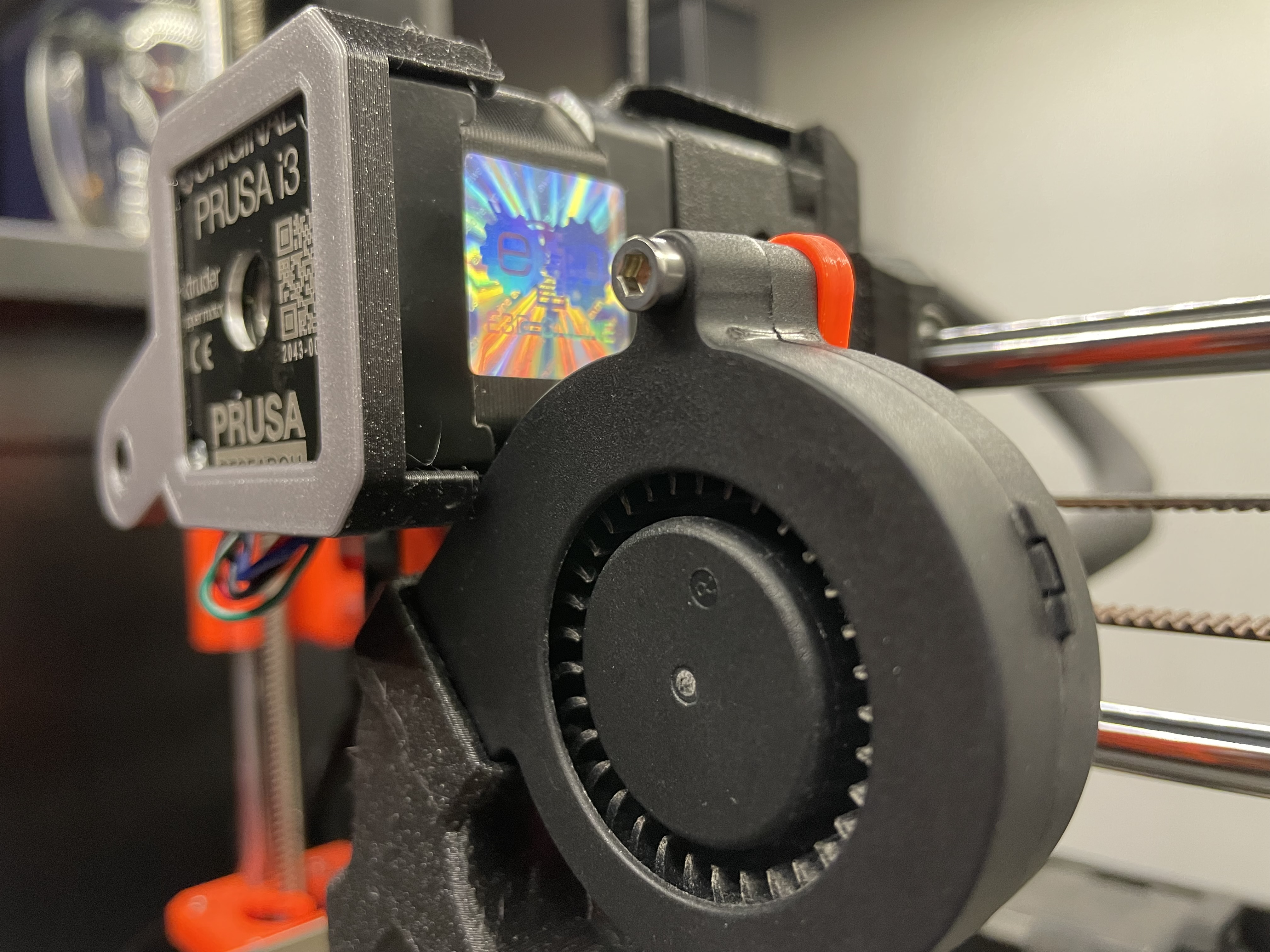

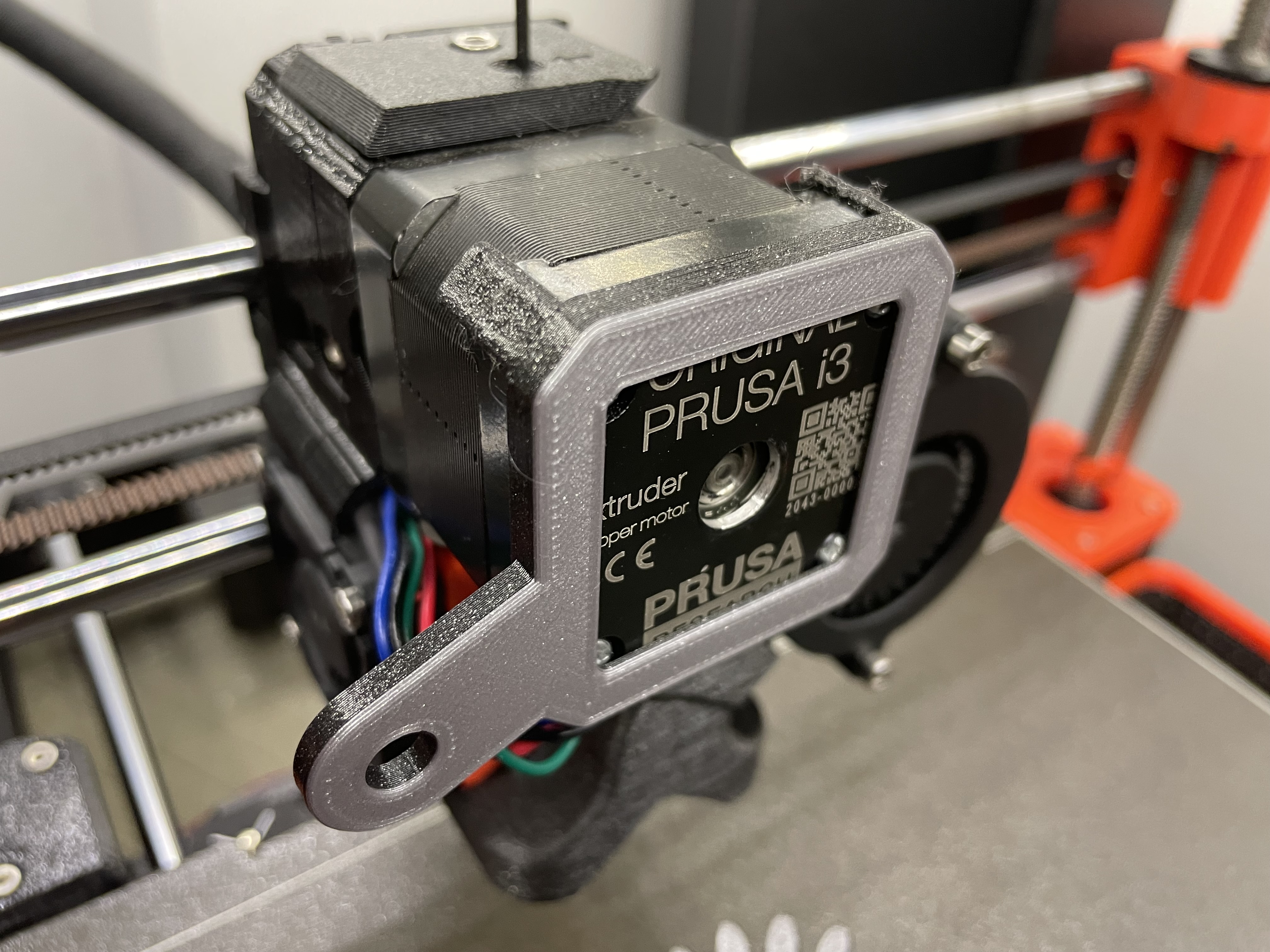

Bộ đế chỉ cần gắn vào động cơ extruder là được.

Có sẵn một vài file gcode cho bộ hai bánh răng, bao gồm một file có đổi màu để tạo chút tương phản... và mình cũng đính kèm file gcode cho bộ ba bánh răng với sự khác biệt tương tự.
Tất nhiên, như mọi khi, các file STL đều có sẵn cho những ai muốn tự cắt lát (slice) bản in của mình.

Chúc bạn vui vẻ!

P.S. Bộ đế có một chân ngắn hơn để phù hợp với bộ tản nhiệt quạt Delta-P trên máy in của mình nhưng vẫn hoạt động tốt với thiết lập quạt zin.

Hãy đăng tải các bản in thành công của bạn!
