Còng tay chân thực

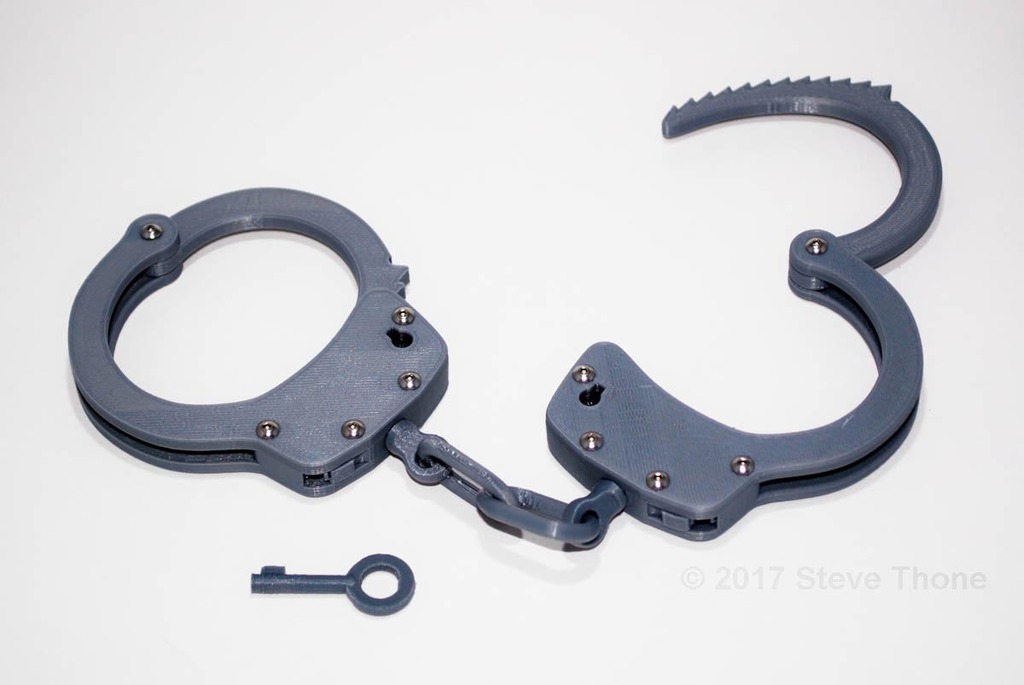

Đây là một cặp còng tay chân thực mà tôi thiết kế dựa trên một bức ảnh tìm được trên mạng.

Nó có khóa đôi kích hoạt bằng nút bấm. Sau khi kích hoạt khóa đôi, xoay chìa khóa theo một chiều để mở khóa, rồi chiều kia để mở còng.

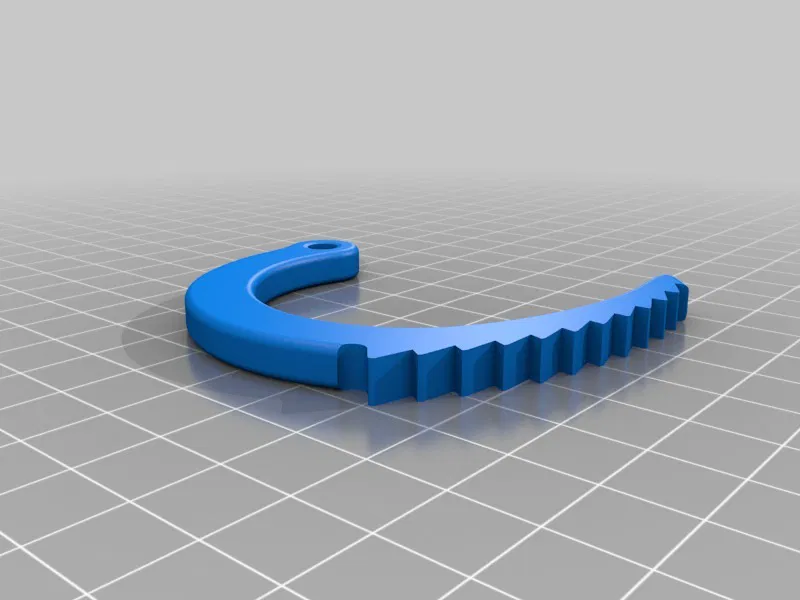

Lưu ý- Khi khóa đôi được kích hoạt, nó sẽ giữ cho còng tay không bị siết chặt hơn, nhưng do độ đàn hồi vốn có của vòng còng làm từ nhựa nên nó vẫn có thể siết chặt nếu bị ép mạnh. Nút bấm ở dưới cũng hơi yếu nên nếu nó không ăn khớp, bạn có thể phải chà nhám các bề mặt tiếp xúc của chốt và then cài để chúng trượt dễ dàng hơn. Tất cả điều này sẽ tùy thuộc vào máy in và cài đặt của bạn.

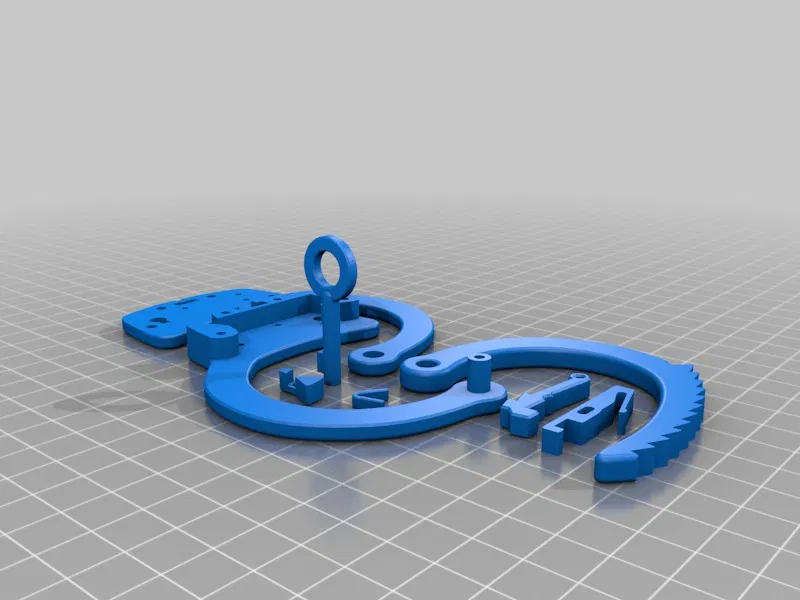

Lật các bộ phận này trên máy cắt lát của bạn để có chiếc còng thứ hai

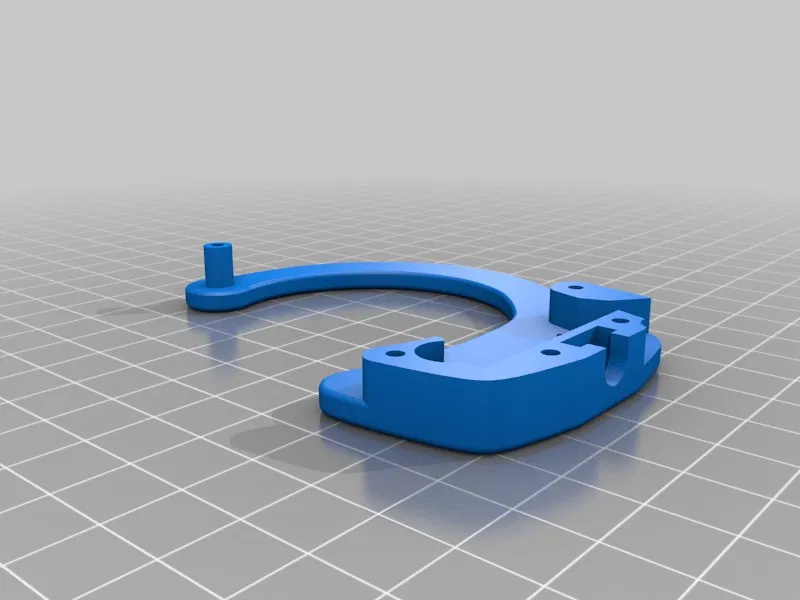

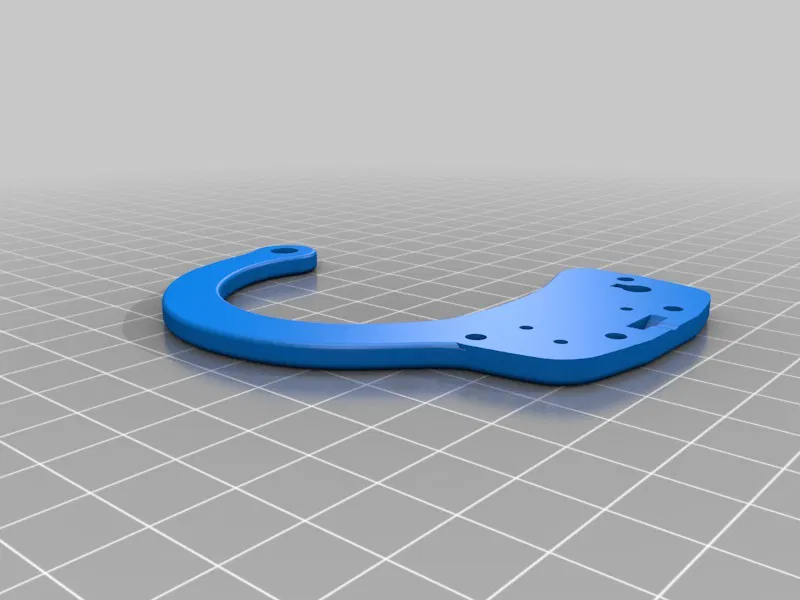

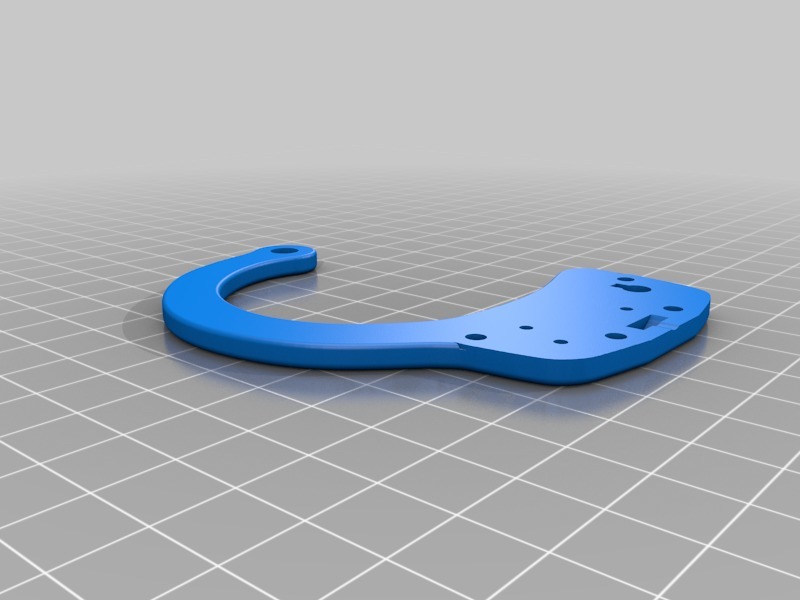

• Handcuff_Casing.STL

• Handcuff_Casing_Face.STL

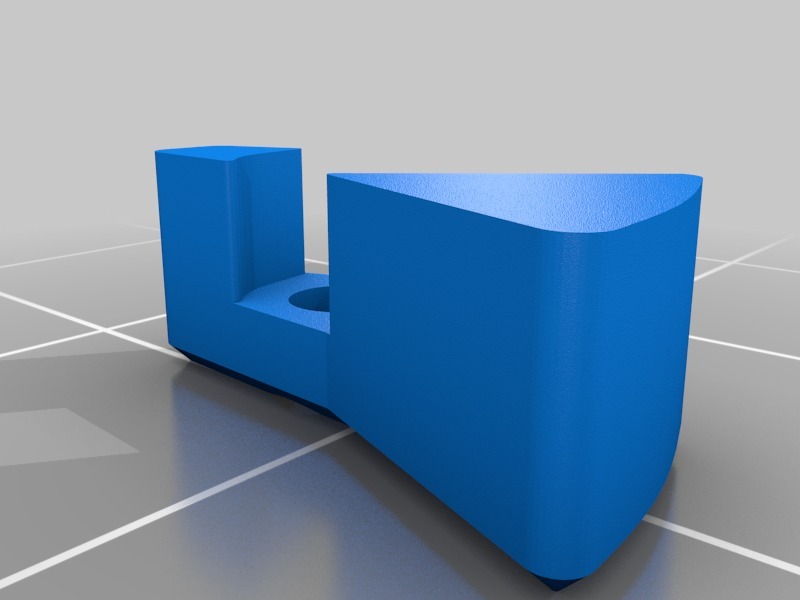

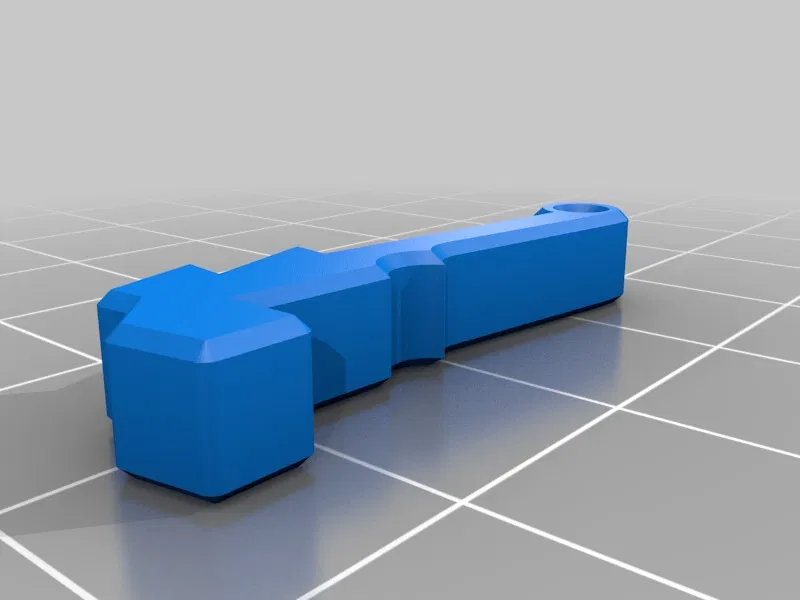

• Handcuff_Lock_Bolt_Button.STL

Phần cứng cần thiết để lắp ráp

• (10) Vít đầu nút #4-40 x 1/4"

• Sợi filament 1.75 cho (3) chốt ghim

• Lông - tùy chọn ;)

Nếu bạn có bất kỳ câu hỏi hoặc vấn đề nào với các tệp hoặc việc lắp ráp các bộ phận, cứ cho tôi biết và tôi sẽ cố gắng khắc phục chúng.

Nhớ tip cho những nhà thiết kế người phục vụ nếu bạn thích dịch vụ.... cảm ơn đã xem.

Cài đặt in

Thương hiệu máy in:

MakerGear

Máy in:

MakerGear M2

Rafts:

Không

Supports:

Có

Độ phân giải:

.20

Infill:

80%

Ghi chú:

Đây là cài đặt tôi đã dùng.... bạn cứ in theo cách bạn muốn. Một số bộ phận nhỏ và có thể cần chỉnh sửa (chà nhám) tùy thuộc vào máy in và cài đặt của bạn.

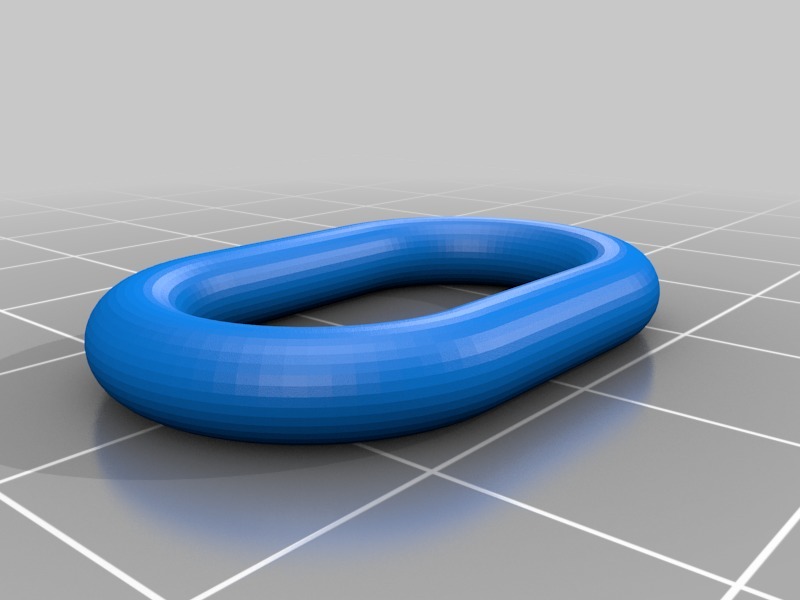

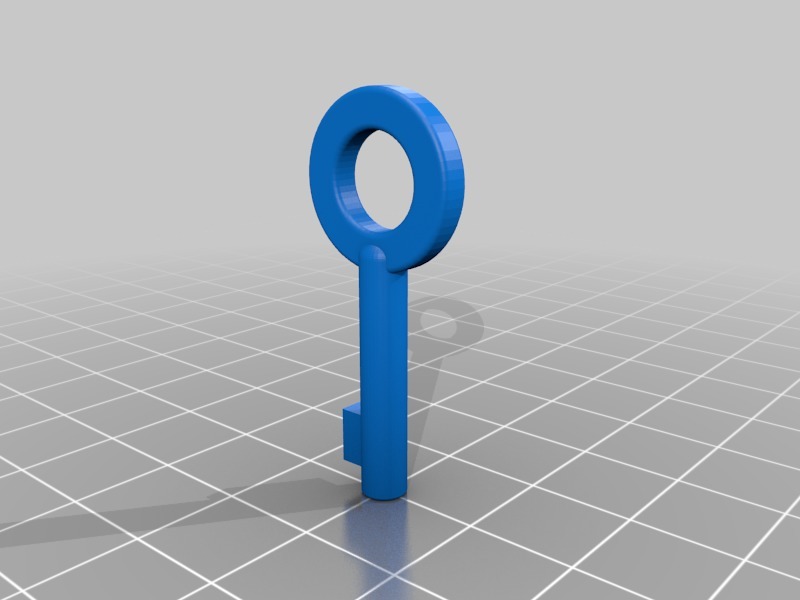

Chỉ cần supports cho bộ phận dây xích/khớp nối và cho Bit chìa khóa.

Ghi chú khác

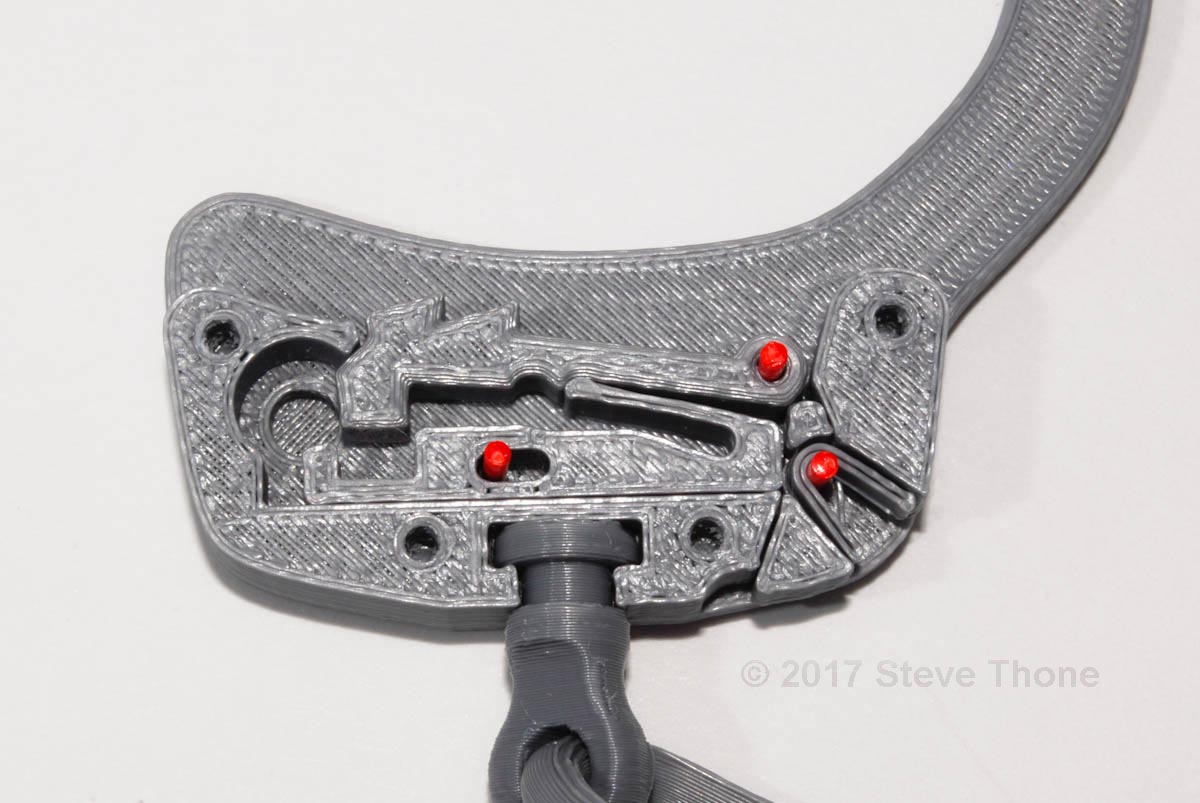

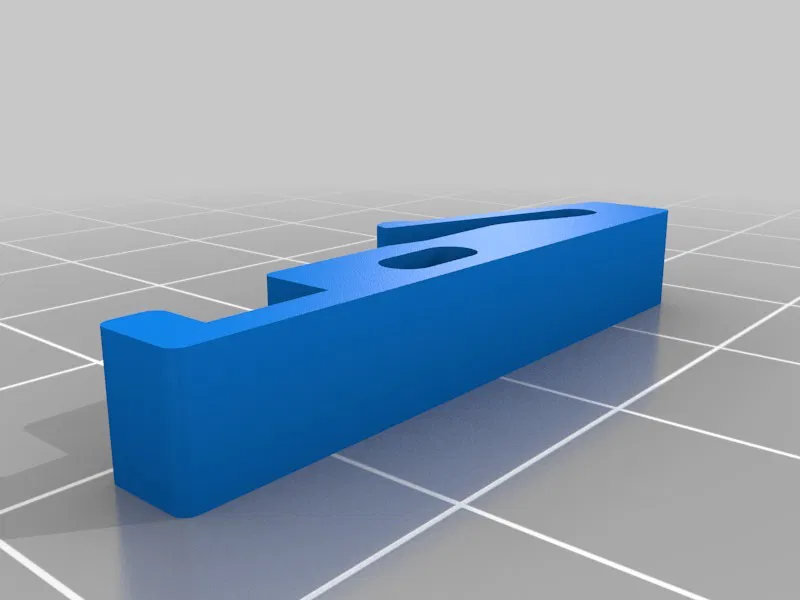

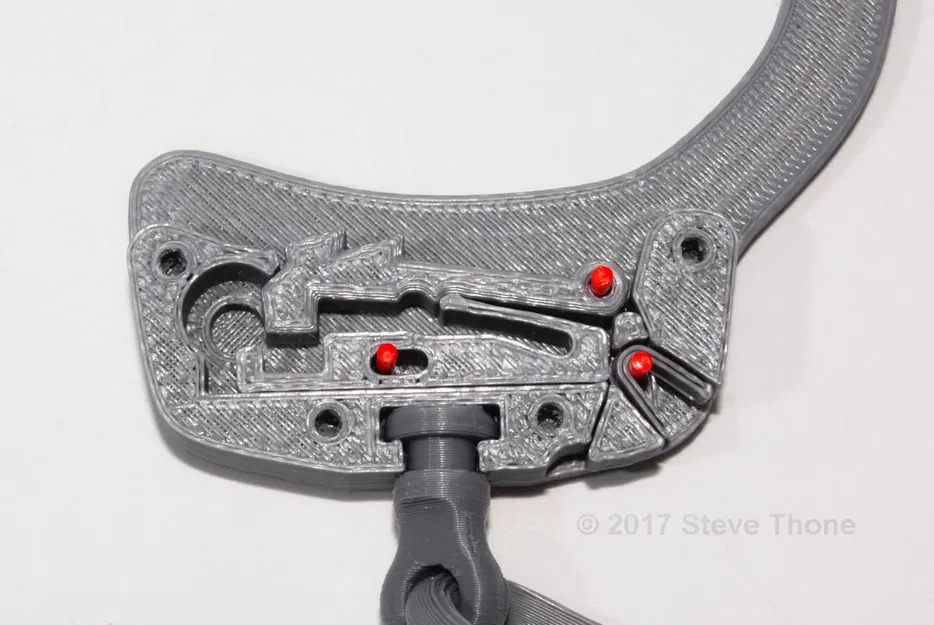

Sắp xếp các bộ phận bên trong. Sử dụng (3) đoạn sợi filament 1.75mm dài 0.40" cho các chốt ghim. Tôi đã ren lỗ bằng mũi taro 4-40 trước khi lắp vít.

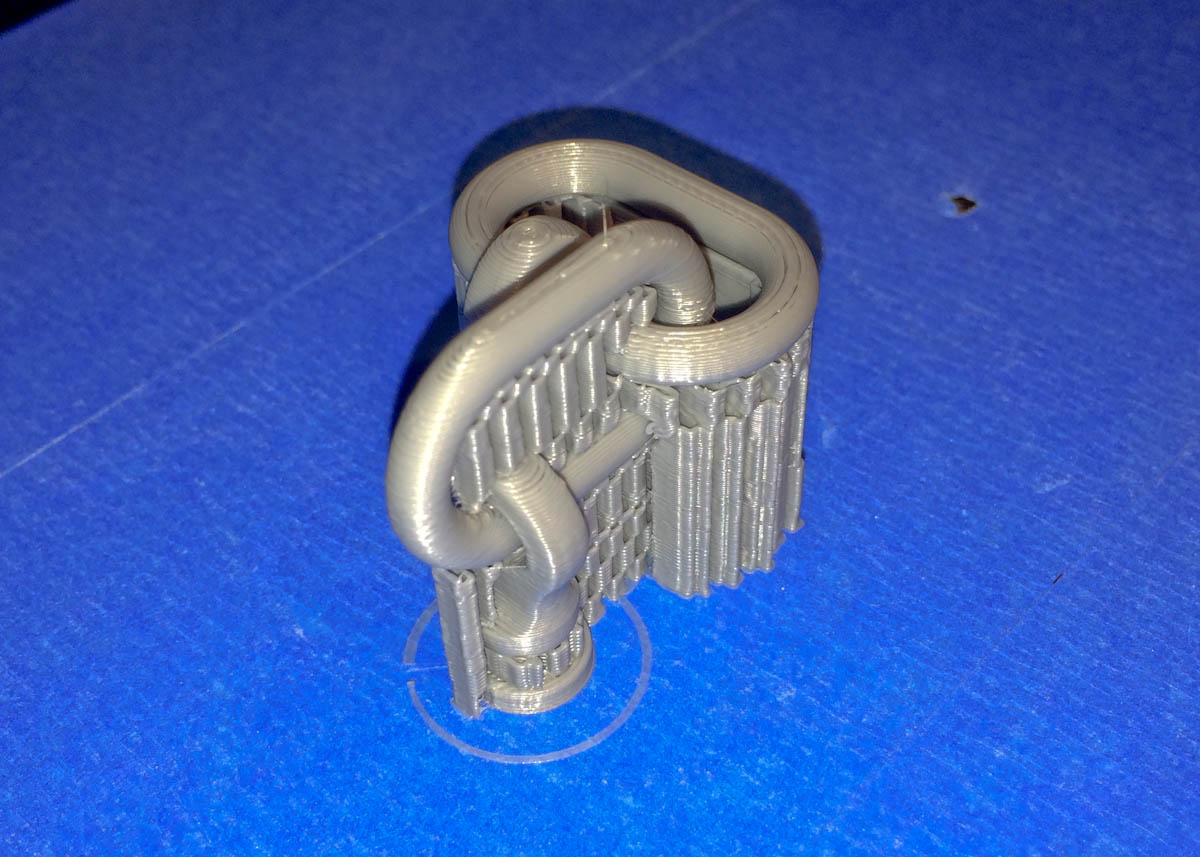

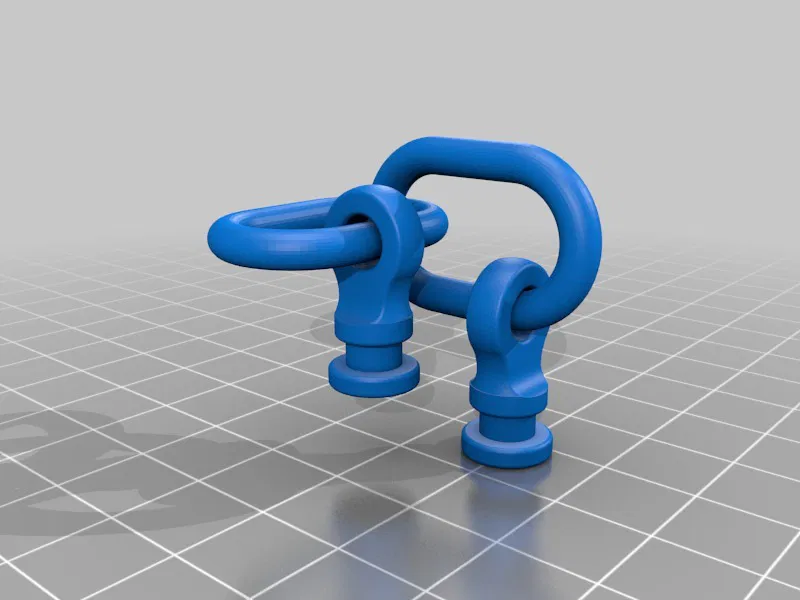

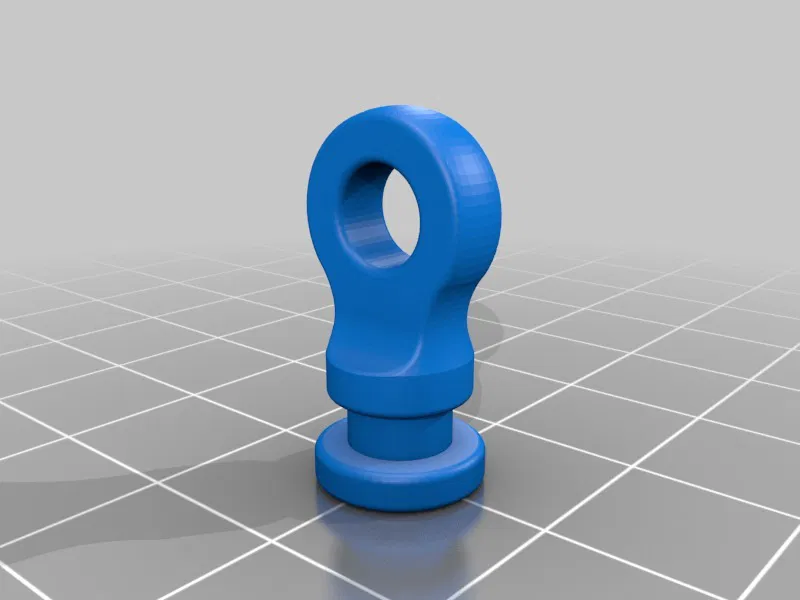

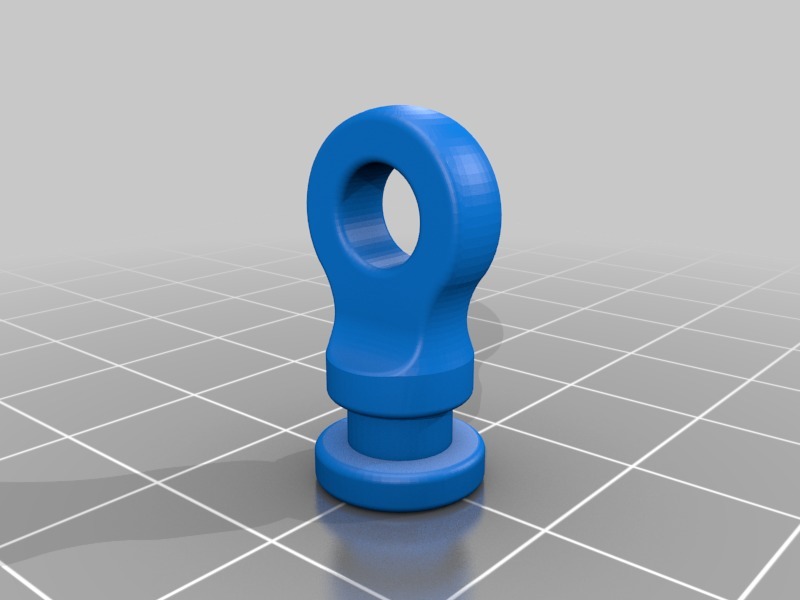

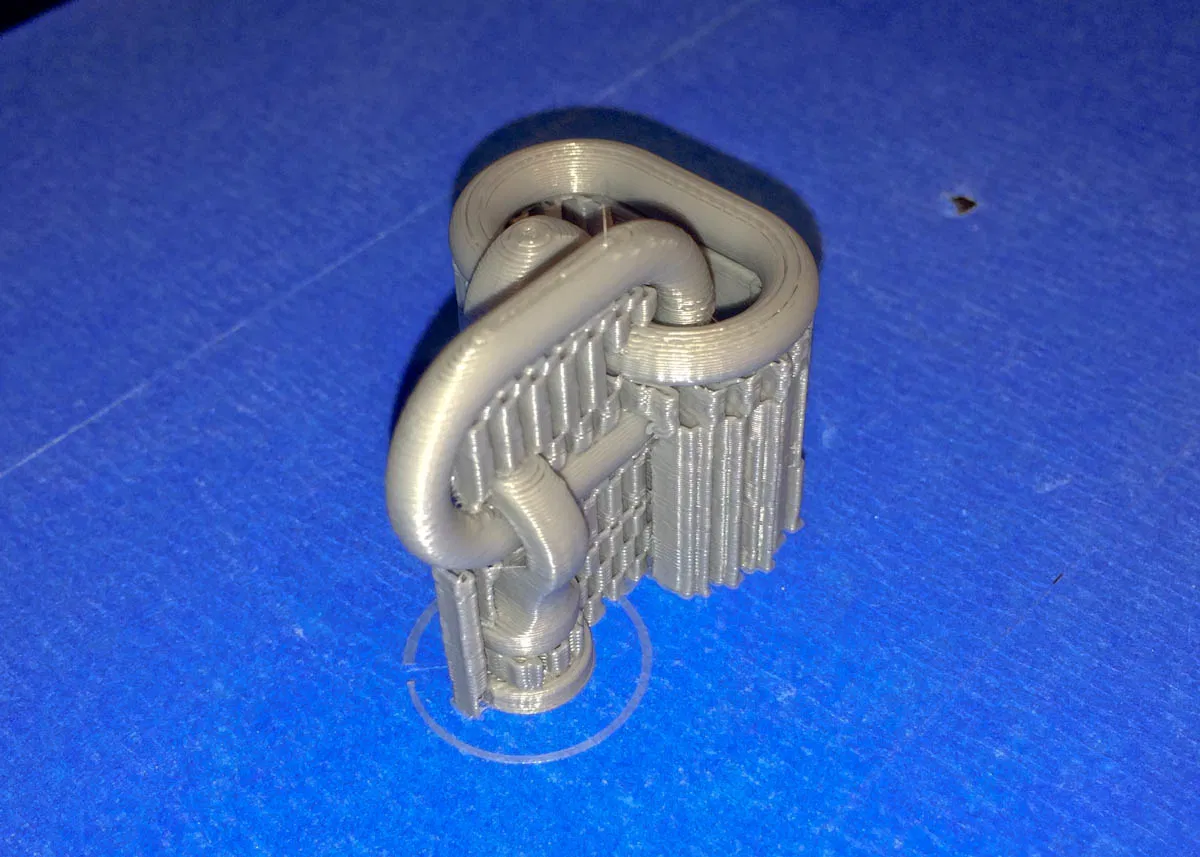

Tôi đã in STL đã lắp ráp của dây xích và khớp nối với supports như đã hiển thị. Tôi đã bao gồm các bộ phận riêng lẻ để bạn có thể in chúng theo bất kỳ cách nào bạn muốn.
