Bàn cờ vua đơn giản có thể điều chỉnh trong FreeCAD

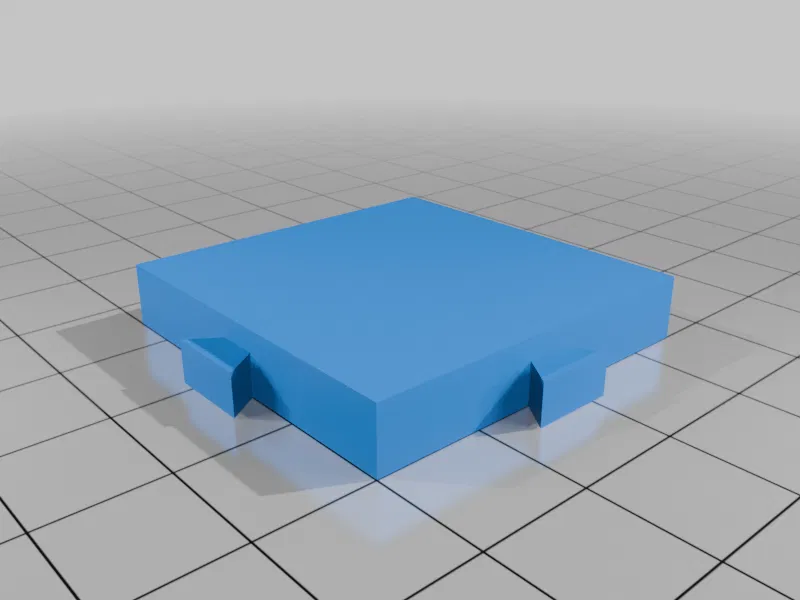

Tôi thích sự đơn giản của các ô cờ với khớp nối đuôi én và các cạnh hoàn thiện của bjared, nhưng dung sai mà anh ấy sử dụng với CR-10 của mình vào năm 2018 là khoảng 0.5mm và các quân cờ không giữ được với nhau chút nào khi in trên chiếc Prusa CORE One của tôi vào năm 2025. Vì vậy, tôi đã vẽ lại nó trong FreeCAD, tạo một VarSet để giữ các tham số khác nhau, và thấy rằng tôi có thể giảm độ hở -- bằng cách giảm chỉ phần chốt của khớp nối đuôi én -- xuống chỉ còn 0.05mm.

Sau khi lắp ráp bàn cờ, tôi thấy nó hơi bị cong xuống một chút, mà tôi đổ lỗi cho việc in quá nhiều lớp ngoài cùng của các ô vuông. Tôi đã thêm một cạnh vát cho mặt trên của các ô vuông mà bạn có thể bật; việc đặt square_top_chamfer thành 0.1mm có lẽ là đủ nếu đây là nguyên nhân (tôi chưa thử nghiệm), nhưng tôi để nó ở mức 0.0001mm, về cơ bản là vô hiệu hóa nó, vì vậy tệp FreeCAD khớp với các tệp STL tôi đã xuất.

Để xuất tệp STL một cách chính xác từ FreeCAD 1.0, 1) kích hoạt bảng làm việc Mesh, 2) vào Edit/Preferences/Import-Export, chọn "Mesh formats" ở bảng bên trái (chỉ xuất hiện sau khi bảng làm việc Mesh đã được kích hoạt) và 3) đặt tham số "Maximum mesh deviation" thành 0.0100mm.

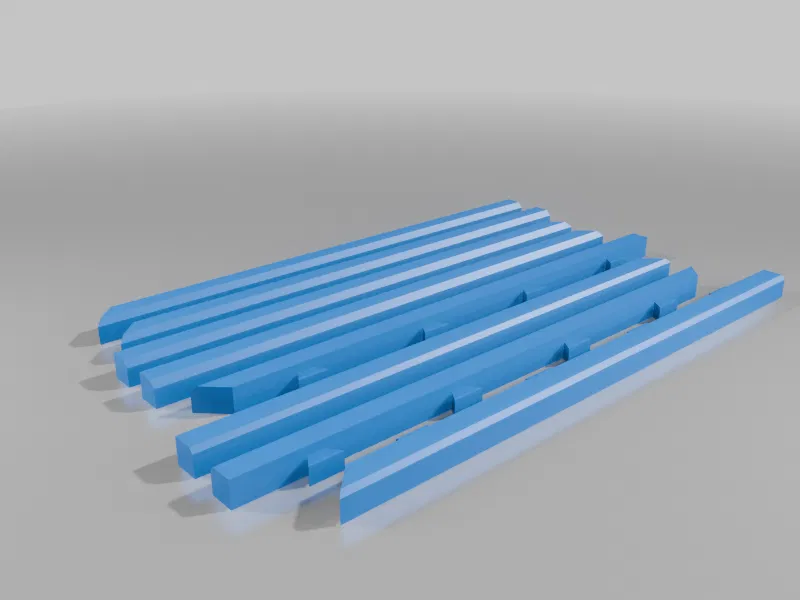

Trong khi các cạnh vừa với giường in của CORE One theo đường chéo, thì độ bám dính ở các góc là một vấn đề, vì vậy tôi đã chia chúng ra trong slicer. Tôi đã bao gồm tệp .3mf đó.

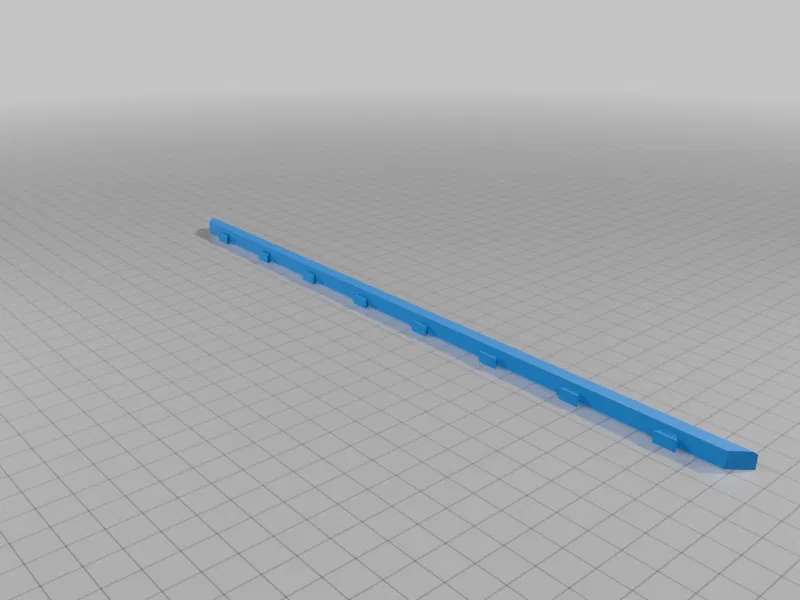

Giả sử bạn sử dụng bàn cờ 8x8 tiêu chuẩn, bạn sẽ cần in 32 ô vuông cho mỗi màu (tổng cộng 64). Tôi đã làm điều này theo lô 16 ô. Bạn sẽ cần hai (2) side_pins và hai (2) side_tails.

Tôi đã bao gồm các tệp STL được xuất với độ hở 0.2mm, 0.1mm và 0.05mm. Các side_tails hoạt động với mọi độ hở; chỉ các pins là thay đổi theo độ hở.

Ảnh cho thấy các quân cờ từ
