Block súc dầu thắng thủy lực đa năng

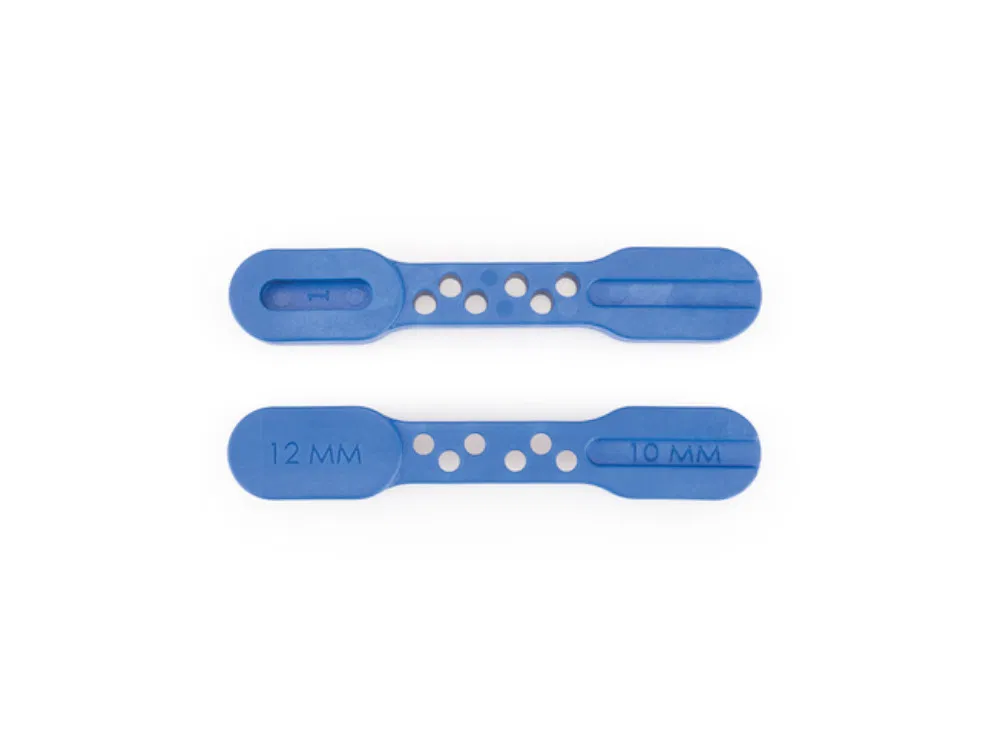

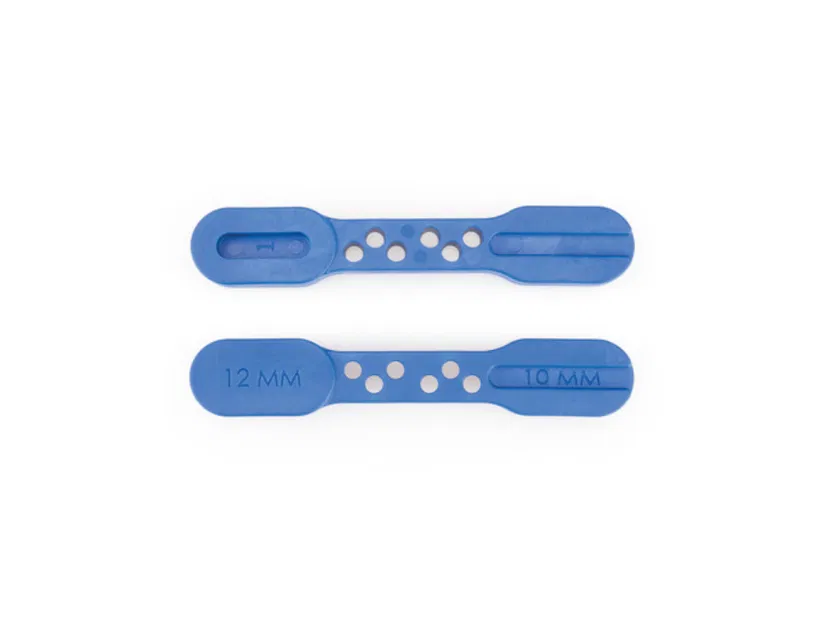

Tui thấy cái này trong video bleed của Park Tool & thấy hay ghê.

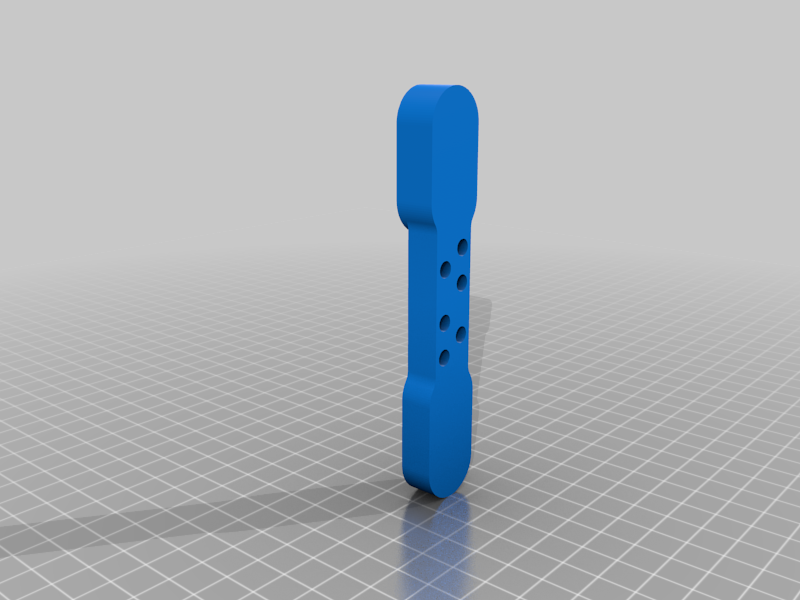

Ban đầu tui tính in cái Shimano bleed block của người khác, mà tui quyết định tự model cái này cho lẹ & làm sao cho nó xài được với mọi loại caliper luôn.

Tui đoán mấy cái kích thước, mà thật ra thì mấy cái kích thước chính xác (ngoại trừ mấy cái dày 10 & 12 mm rõ ràng) nó cũng không quan trọng lắm miễn là nó đủ bự là được.

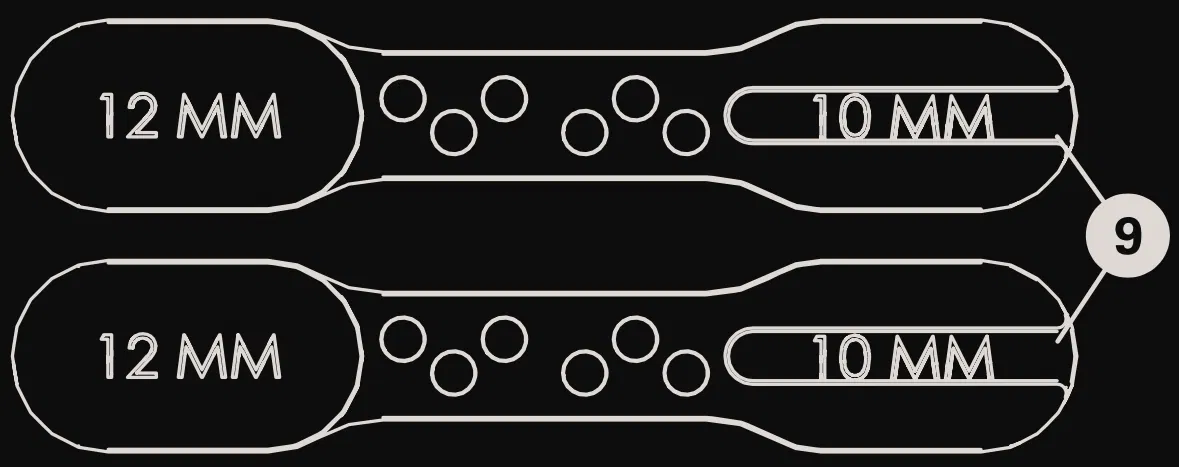

Tui có lấy một tấm hình chụp từ manual của Park Tool, người ta có thể scale nó lên để có kích thước chính xác hơn nhiều, nhưng thật sự nó cũng không cải thiện được chức năng gì đâu. Nếu ai đó muốn vẽ lại theo hình này rồi scale lên thì tui có để sẵn, còn tui thì tui thấy cái tui làm là xài ổn rồi.

Tui không có đặt cái độ dày 12 mm vô giữa cái tool để tránh phải in support.

Mấy cái lỗ có đường kính 4.8 mm, là lỗ cho ốc M4 dùng làm ốc giữ má phanh. Tuy nhiên, tui đã thử nhét nó vô mấy cái caliper Shimano BR-M666 & nó cũng giữ ổn lắm.

Cài đặt in

Hãng máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

.20 mm

Infill:

20

Filament: Protopasta white white

Ghi chú:

In bằng polycarbonate cho cứng, mà nó bị cong nhẹ, nhưng cũng chấp nhận được.

Tui dùng độ cao lớp in .20 mm để nó khớp với mấy cái độ dày cuối cùng. Bản in đầu tiên ra khoảng 11.96 (chỗ cong) & 10.33 mm, mà cũng gần đủ xài rồi.

Tui dùng infill dạng lưới vì tui nghi nó chịu nén tốt hơn infill dạng xoắn ốc (gyroid).
