Giá Đỡ PCB Cải Tiến

Tính năng chính:

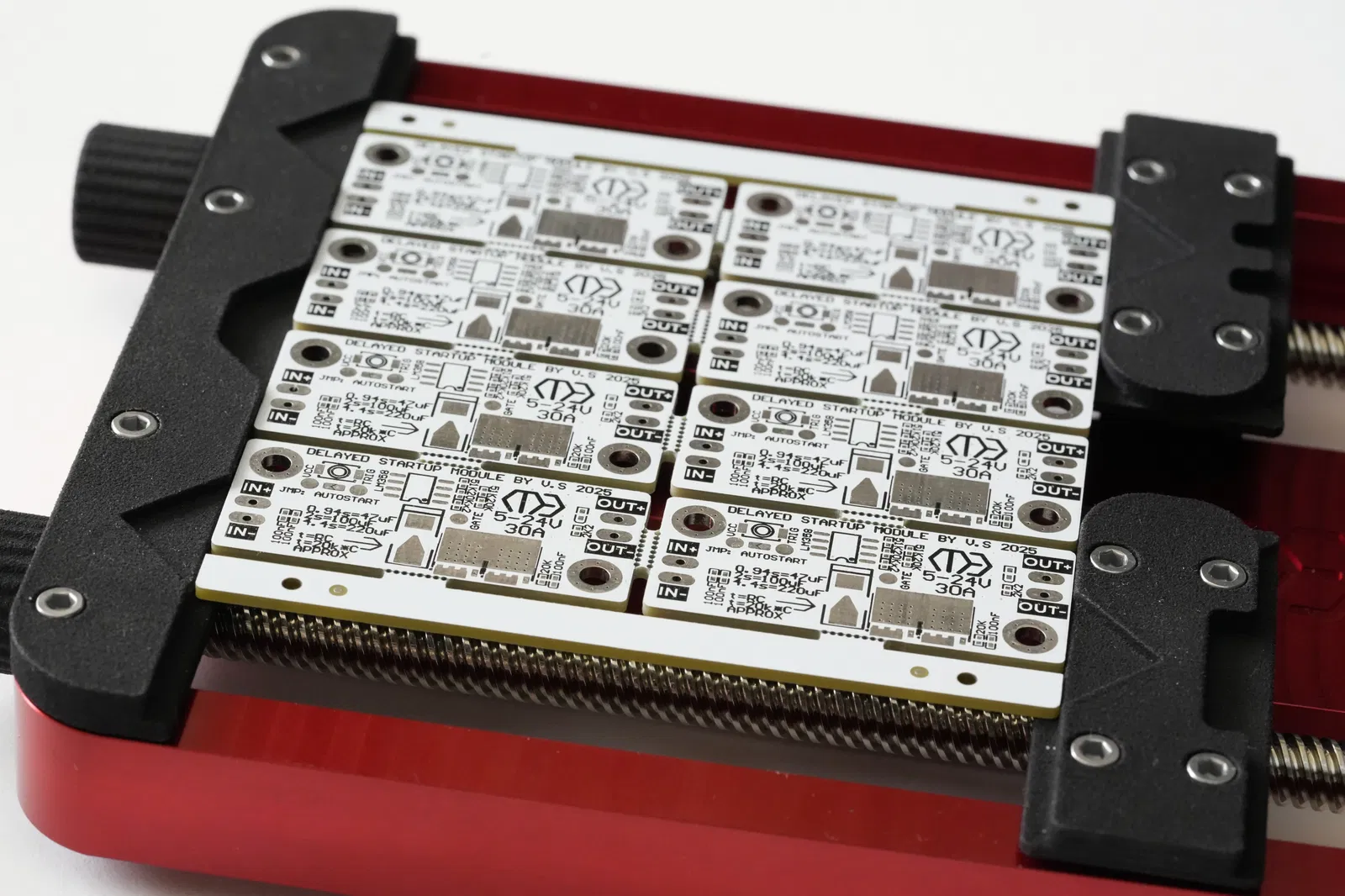

• Kích thước hàm kẹp lớn: tối đa chiều rộng 130mm.

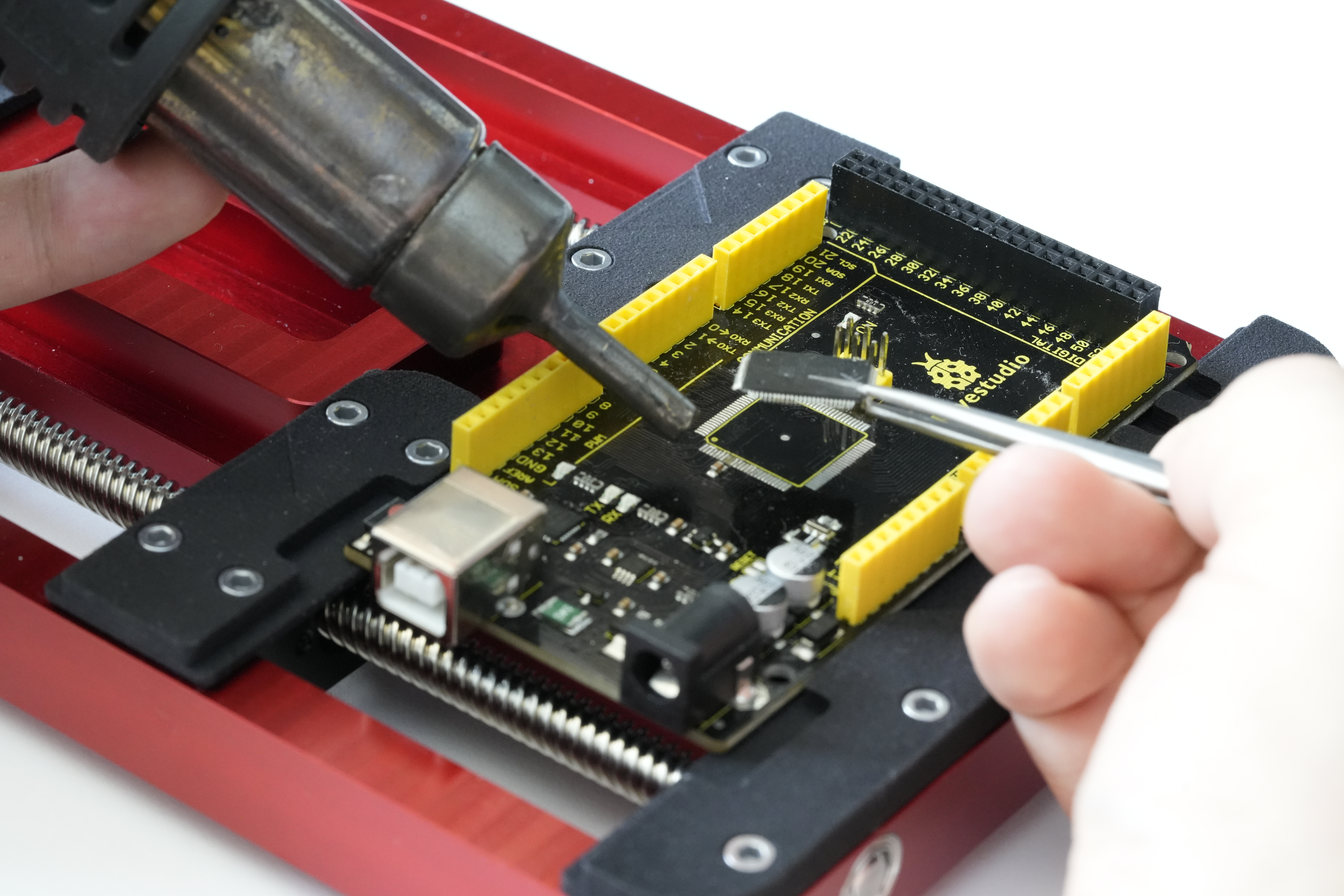

• Tương thích với lò nung reflow và máy khò nhiệt độ cao* (Chỉ chịu nhiệt theo vật liệu bạn chọn. Nếu bạn sử dụng nó trong lò reflow, hãy đảm bảo các bộ phận kẹp, bạc đạn và keo chịu được nhiệt)

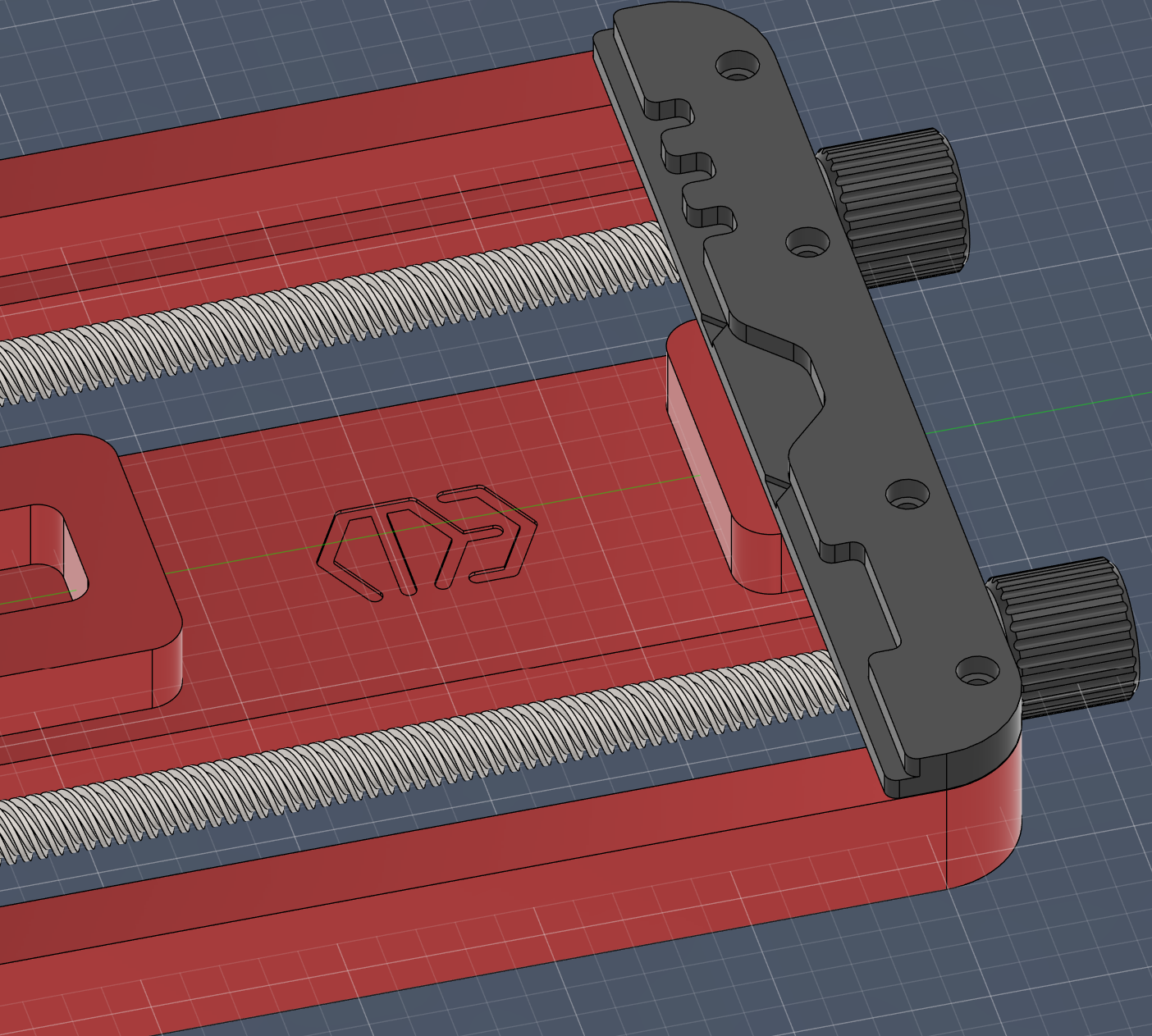

• Hàm kẹp tùy chỉnh: Cung cấp file STEP để chỉnh sửa nếu cần các bộ giữ đặc biệt cho PCB hoặc IC chuyên dụng.

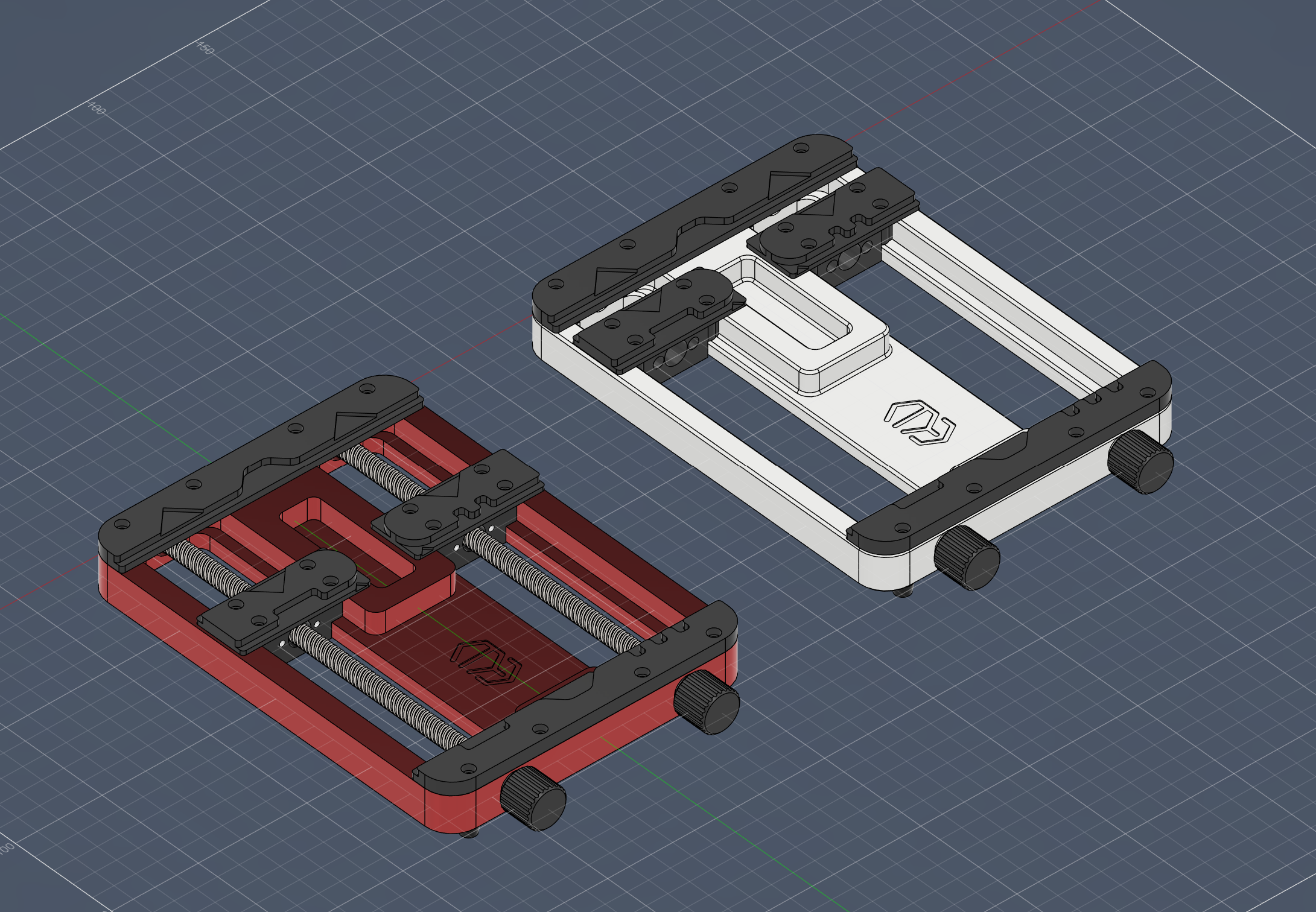

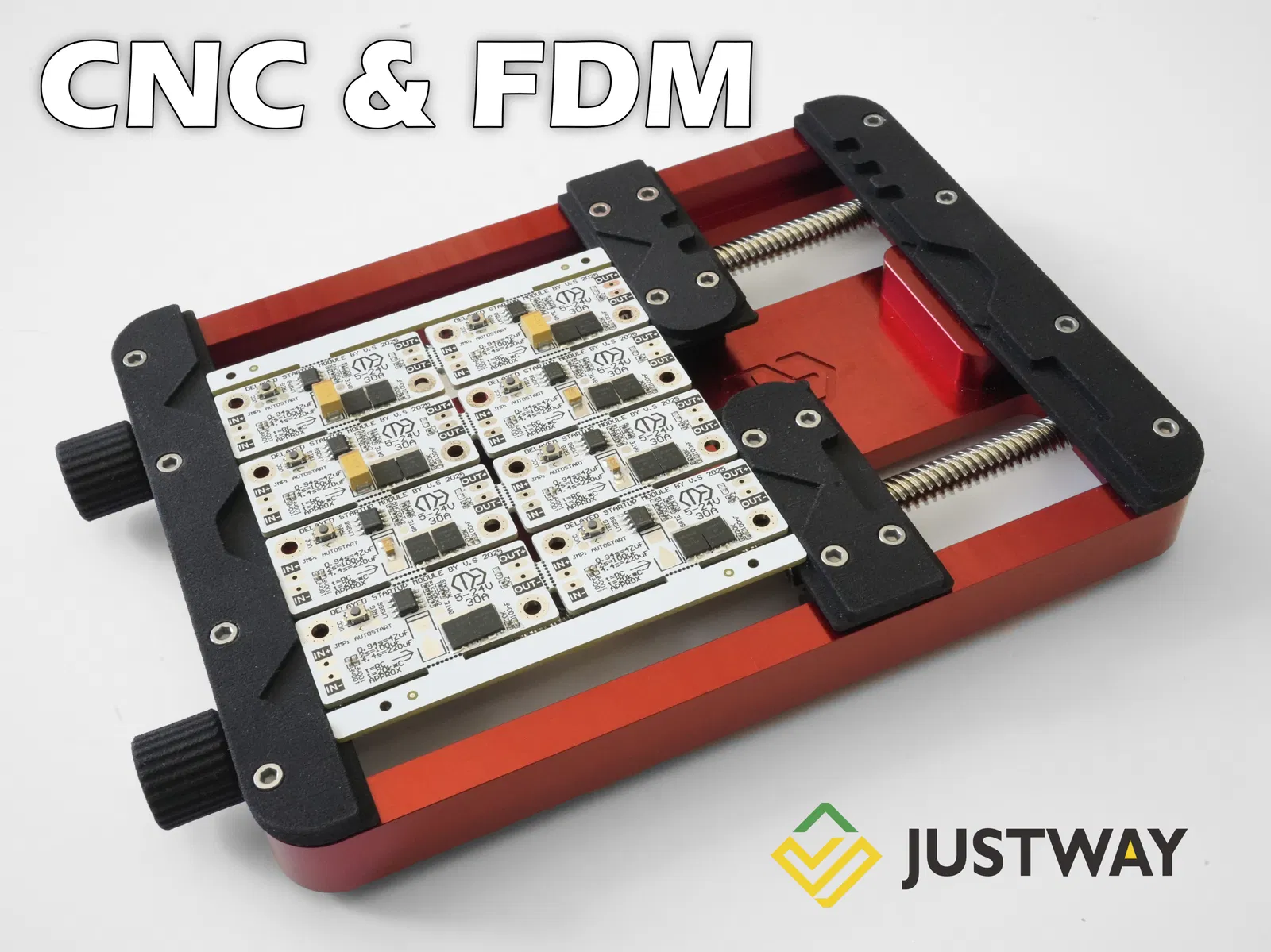

• Hai phiên bản, CNC và 3DP.

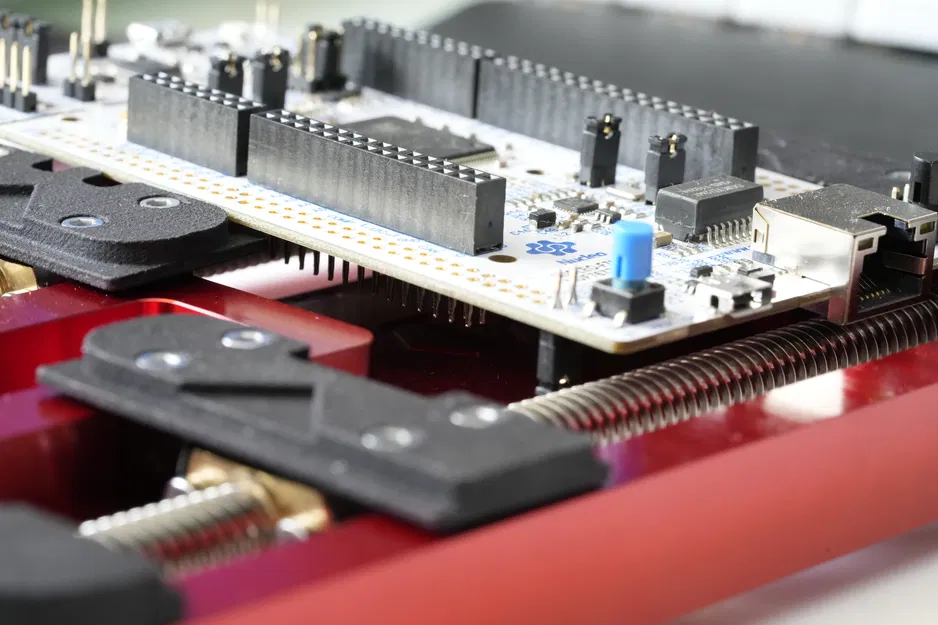

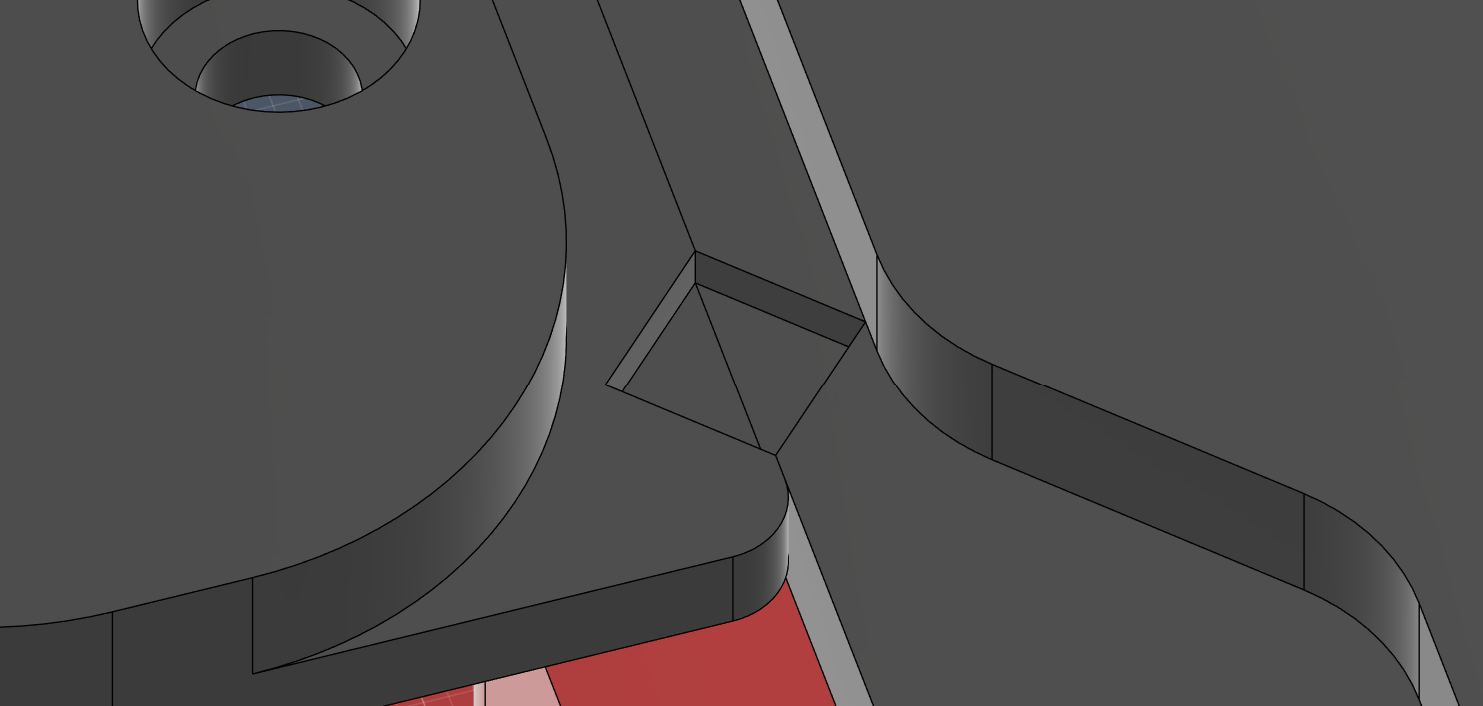

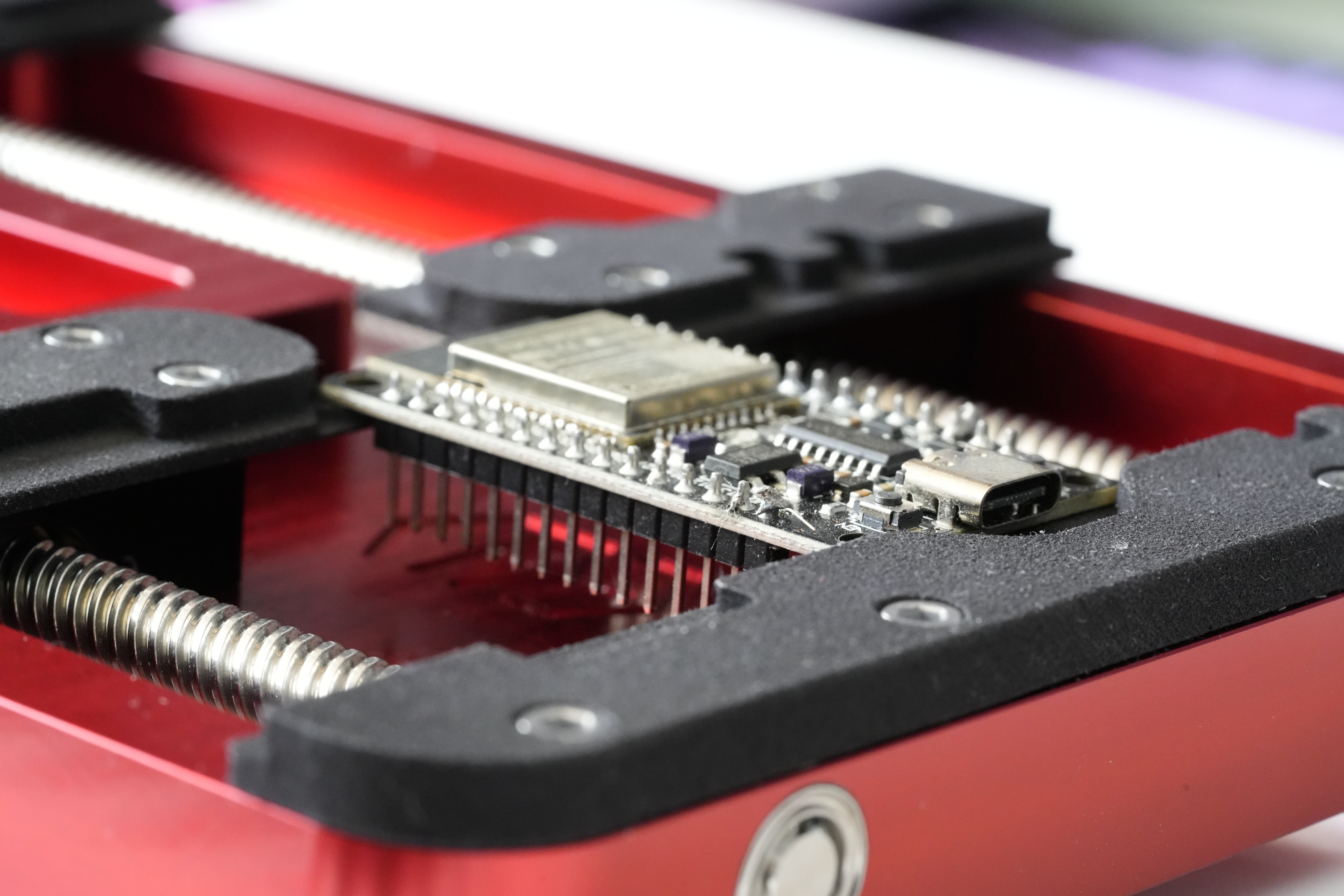

• Đi kèm 2 bộ giữ IC BGA cho IC kích thước 17.5mm+ và hai bộ giữ IC nhỏ hơn cho kích thước 3.7mm+. Các bộ giữ IC này có thể được tùy chỉnh để giữ PCB ở góc 45 độ.

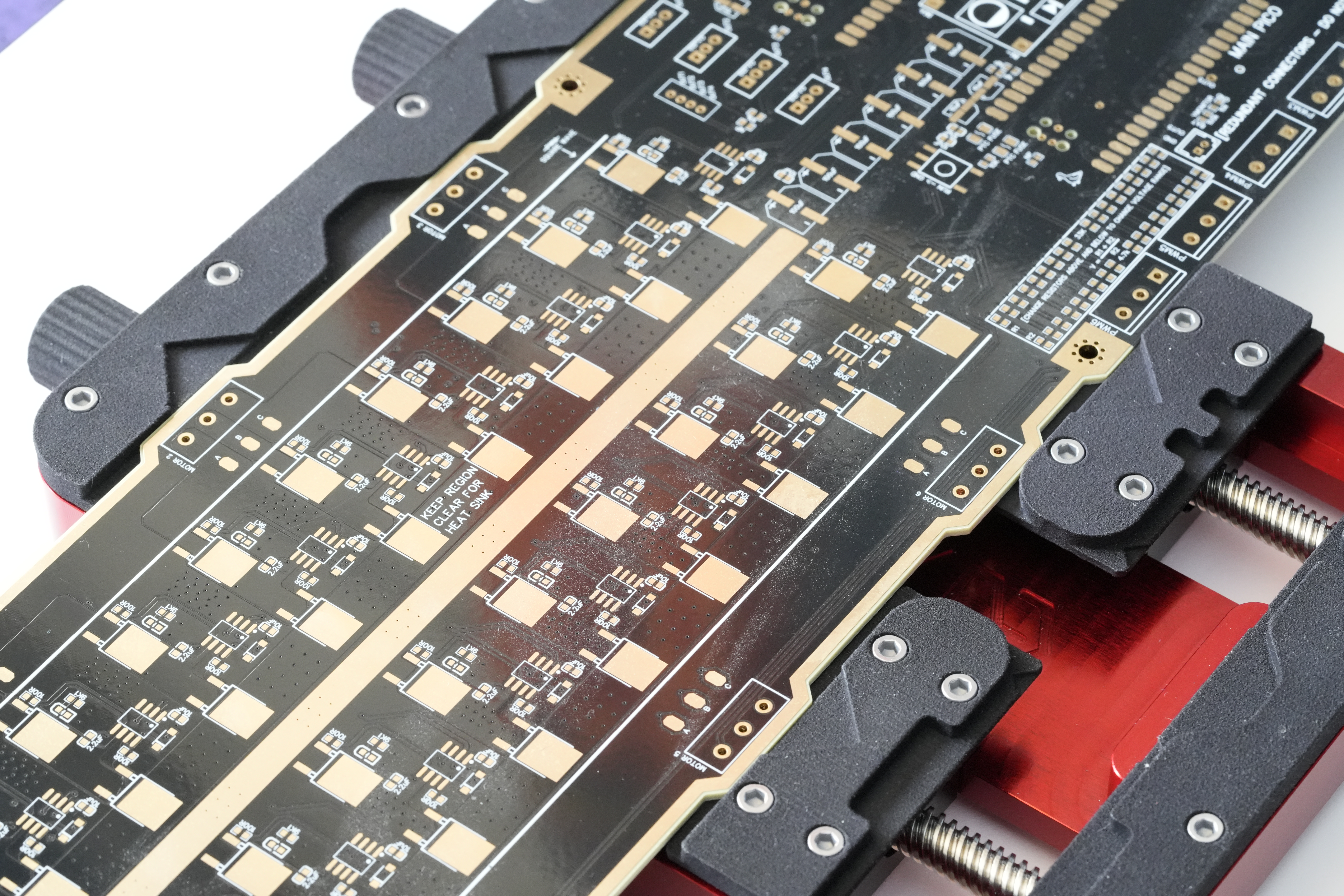

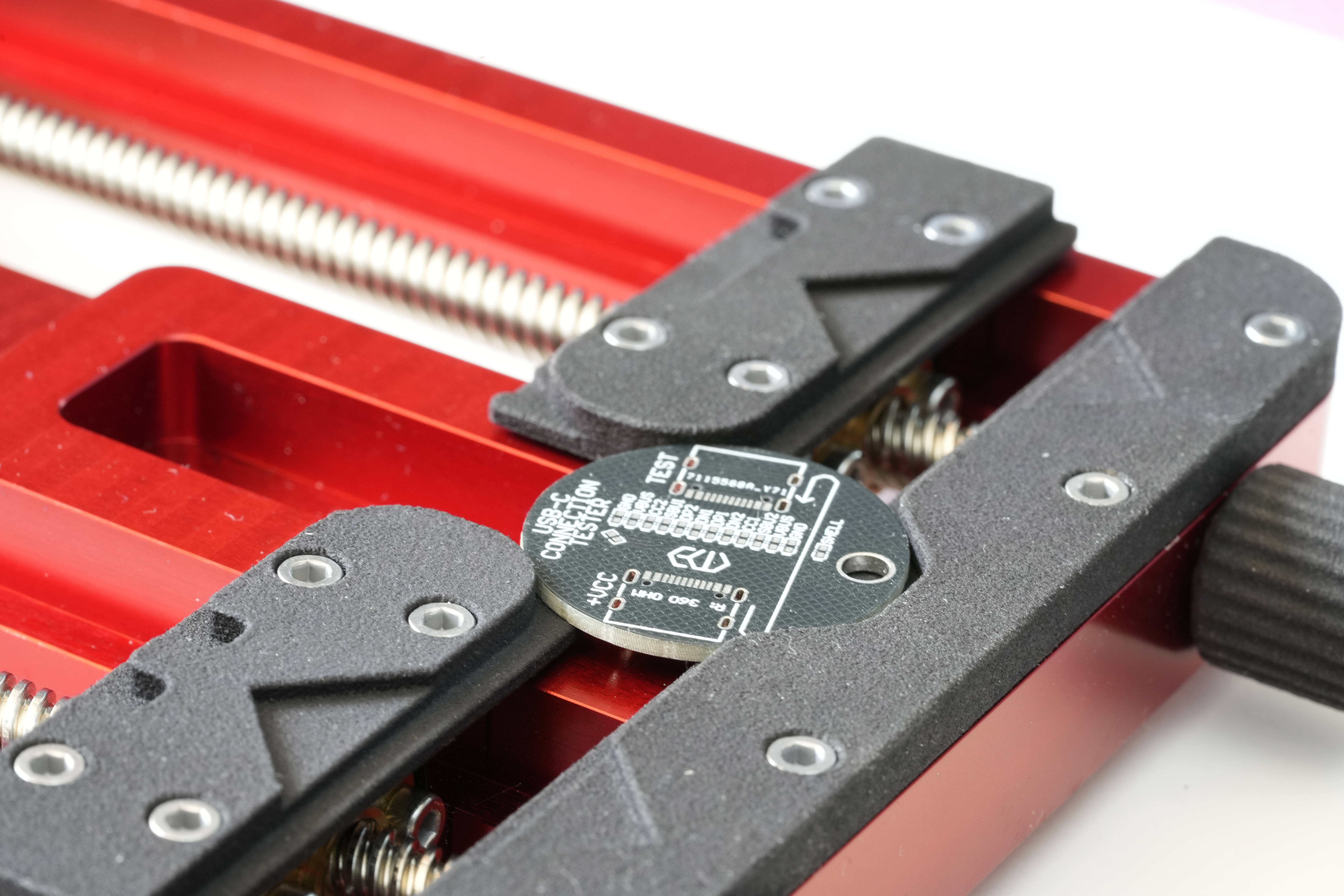

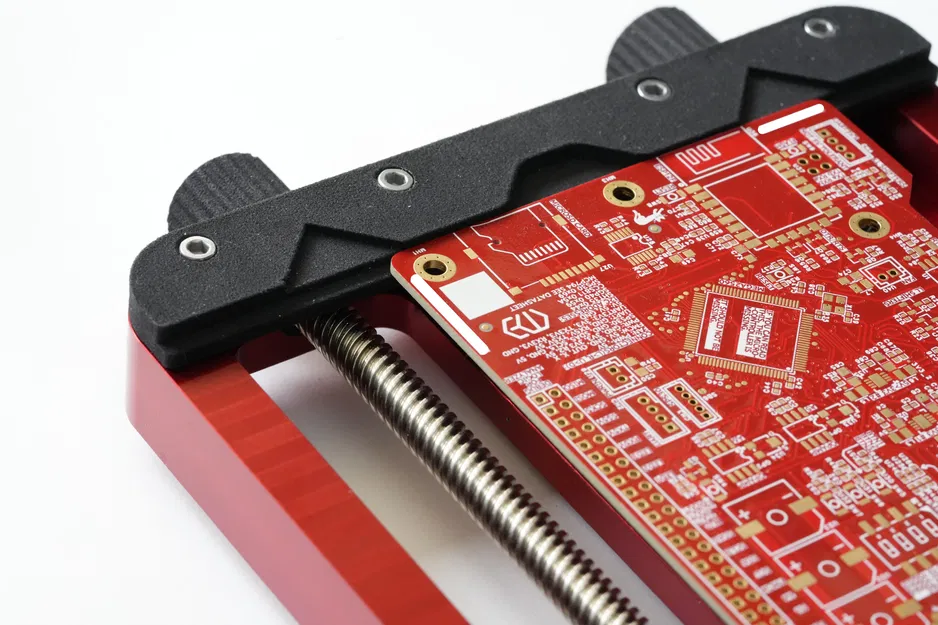

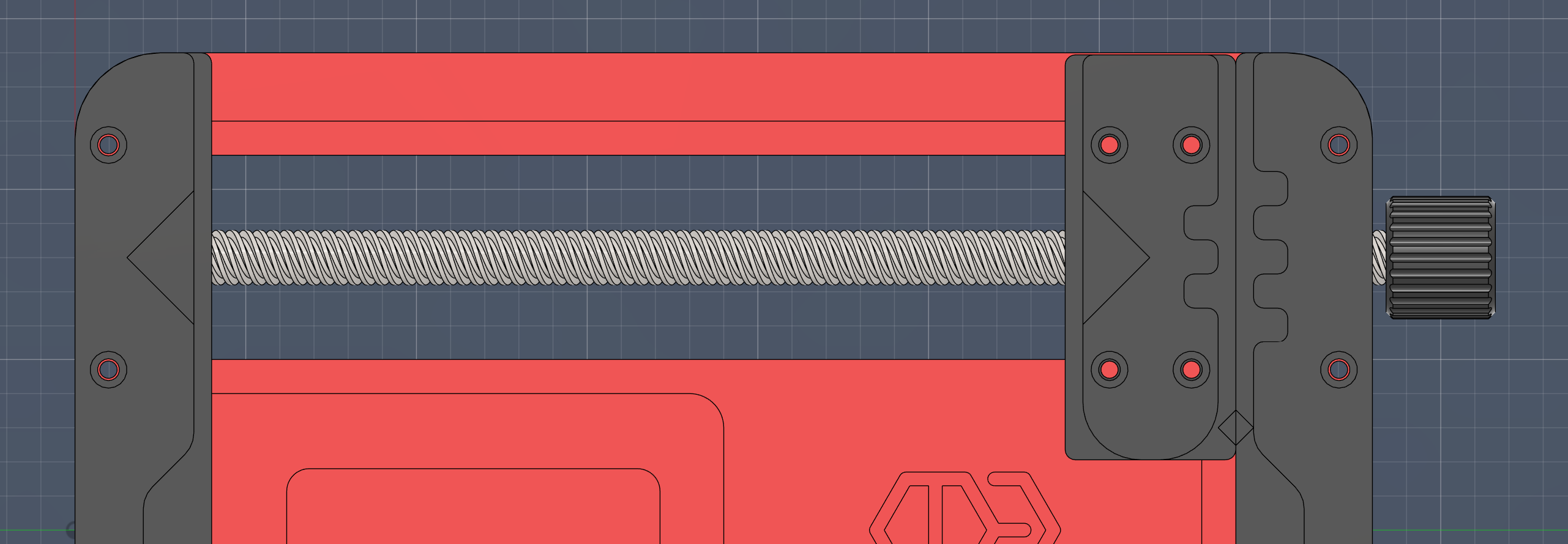

• Bộ giữ không đều: Sử dụng hai hàm kẹp và bộ kẹp cạnh để giữ các PCB không hình chữ nhật. Các bộ kẹp cong được thiết kế để phù hợp với nhiều loại PCB có hình dạng bất thường, như hình tròn, đa giác hoặc gợn sóng.

• Chân chống trượt: Có thể in bằng TPU. Không sử dụng nếu dùng trong lò reflow. Bạn cũng có thể làm chân này bằng cao su chịu nhiệt cao hoặc silicone.

• Tay nắm có vân tạo cảm giác thoải mái.

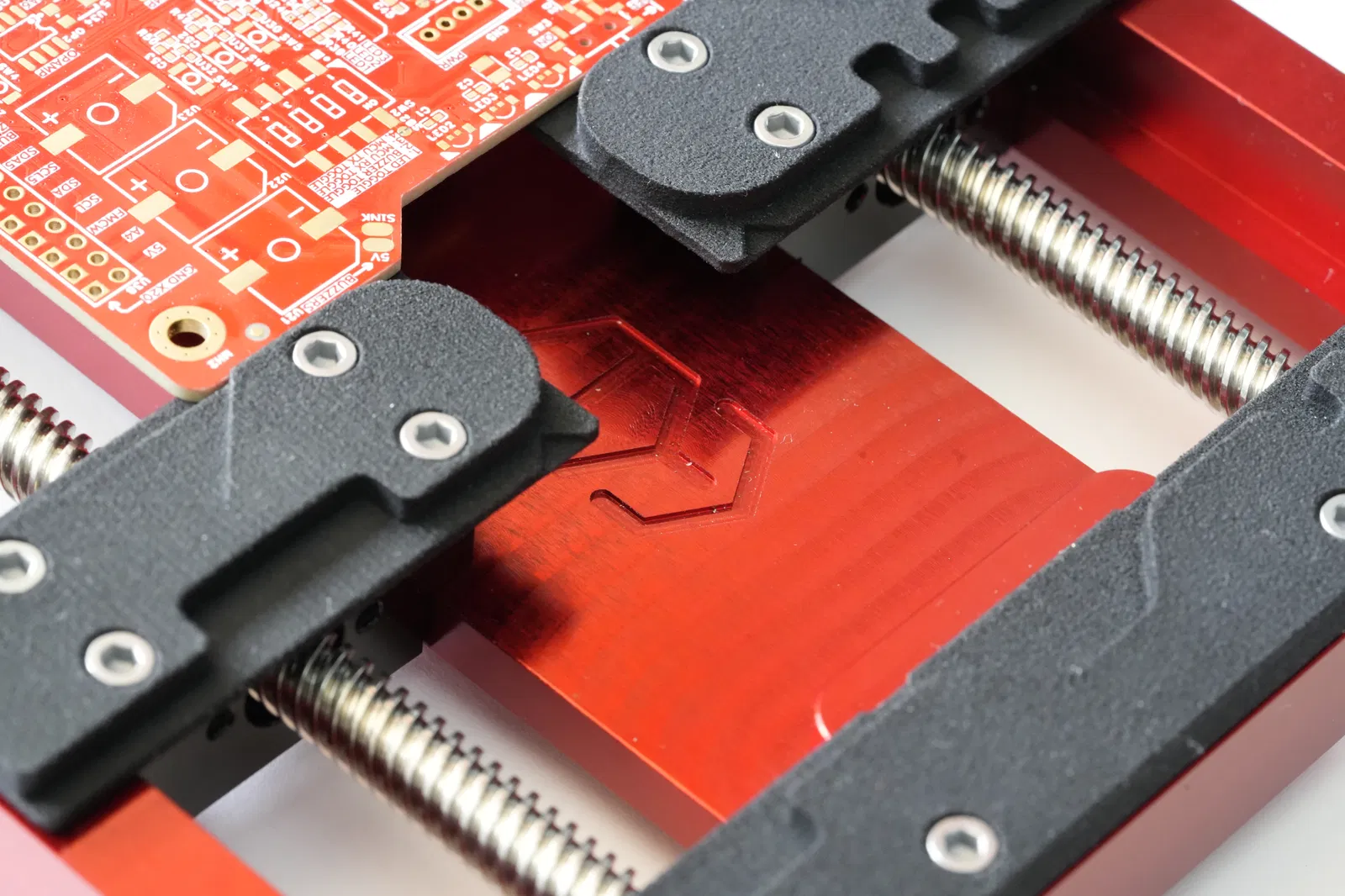

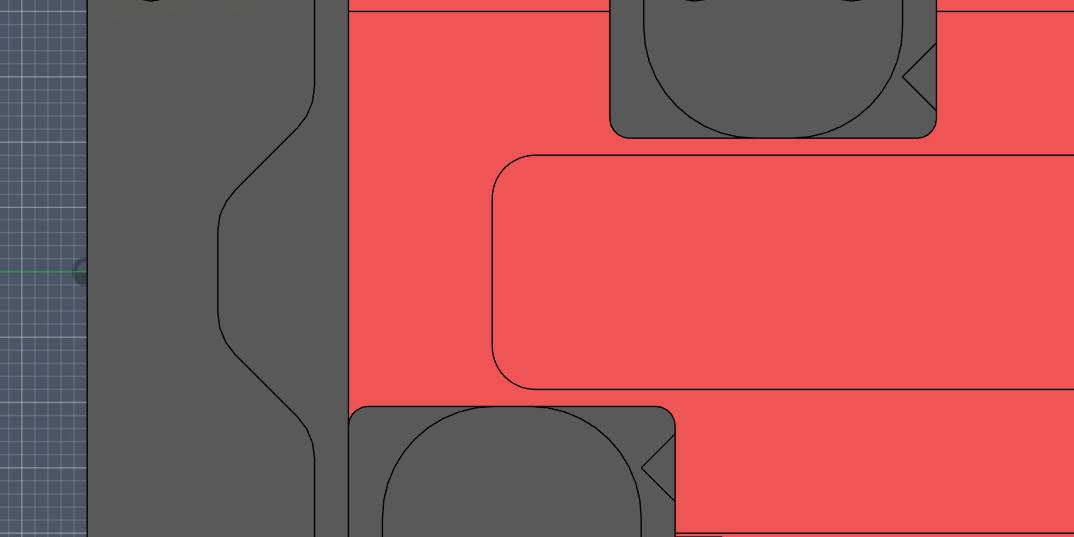

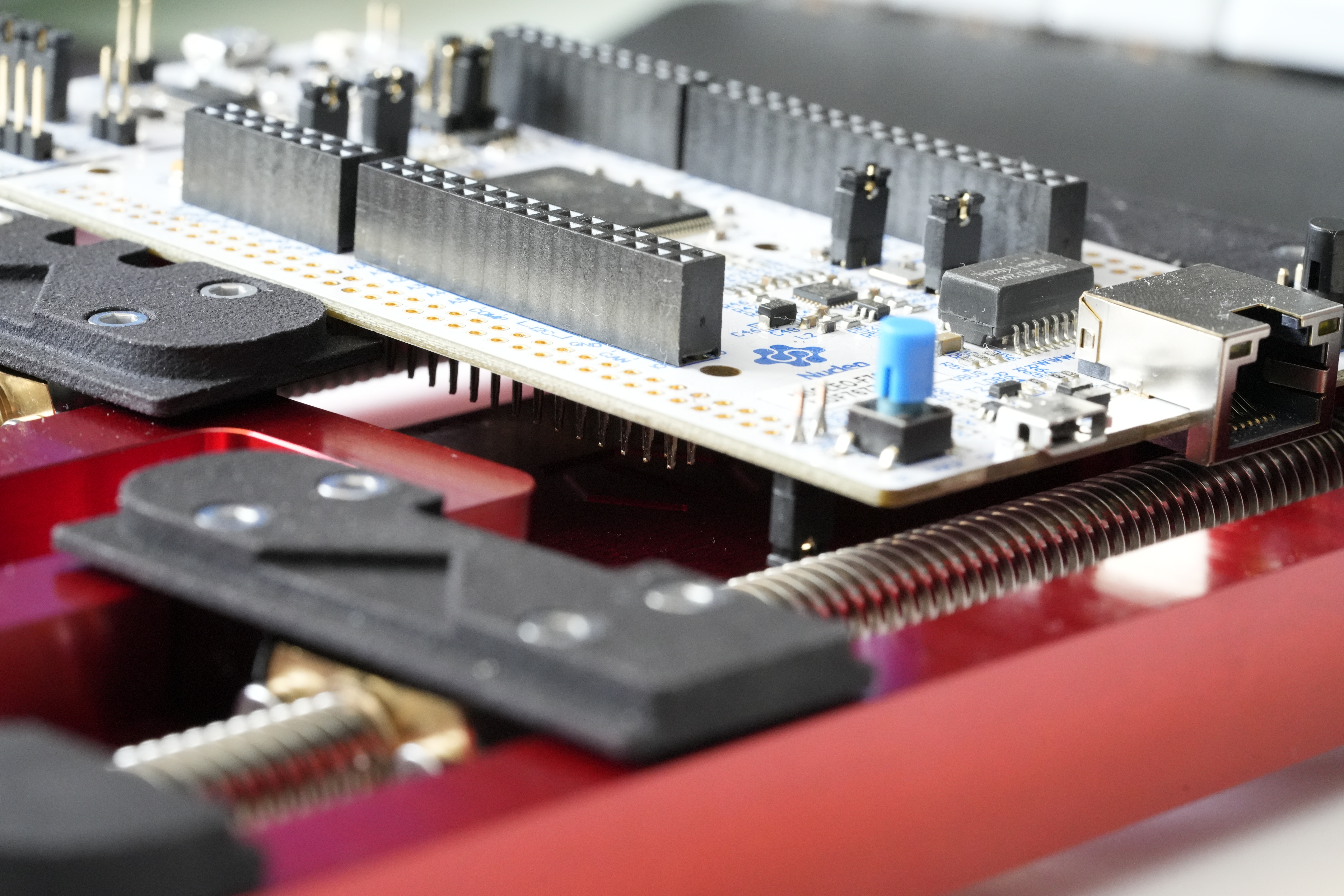

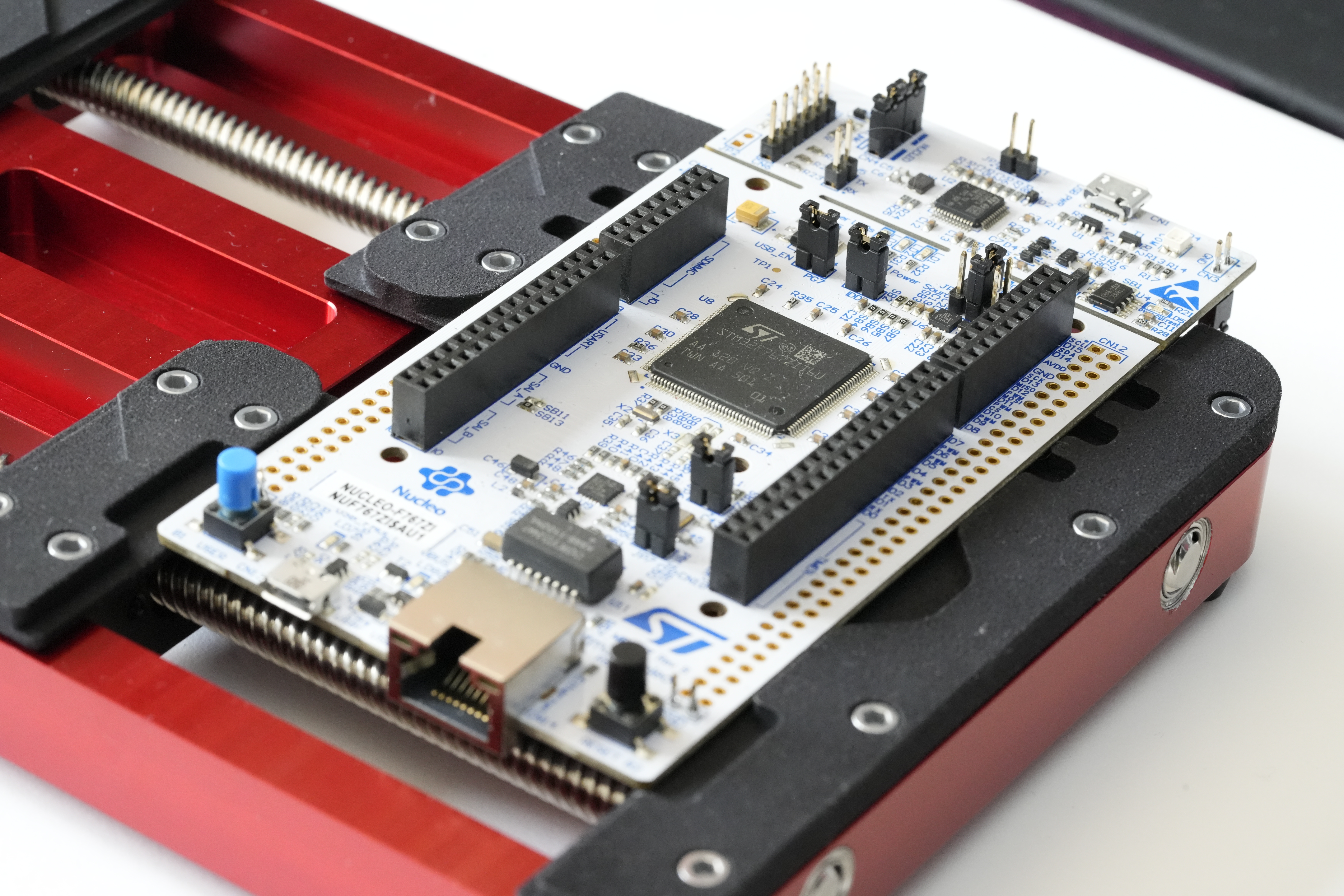

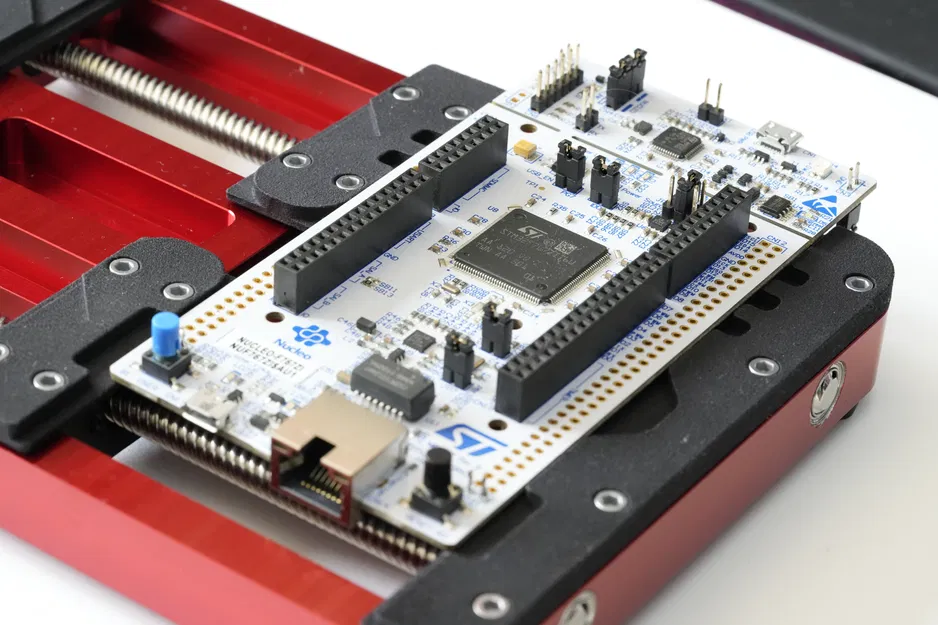

• Rãnh cho các PCB lớn có linh kiện lớn hoặc chân cắm có thể cản trở việc lắp đặt đúng cách. Hữu ích cho các PCB hai mặt có các biến áp lớn hoặc tụ điện phân ở một mặt. Các khoảng trống bên dưới trục vít cũng phù hợp với các PCB chuyên dụng.

• Được chế tạo để bền bỉ: Thiết kế cứng cáp có thể dùng cả đời, đặc biệt nếu đặt làm bằng kim loại từ Justway.

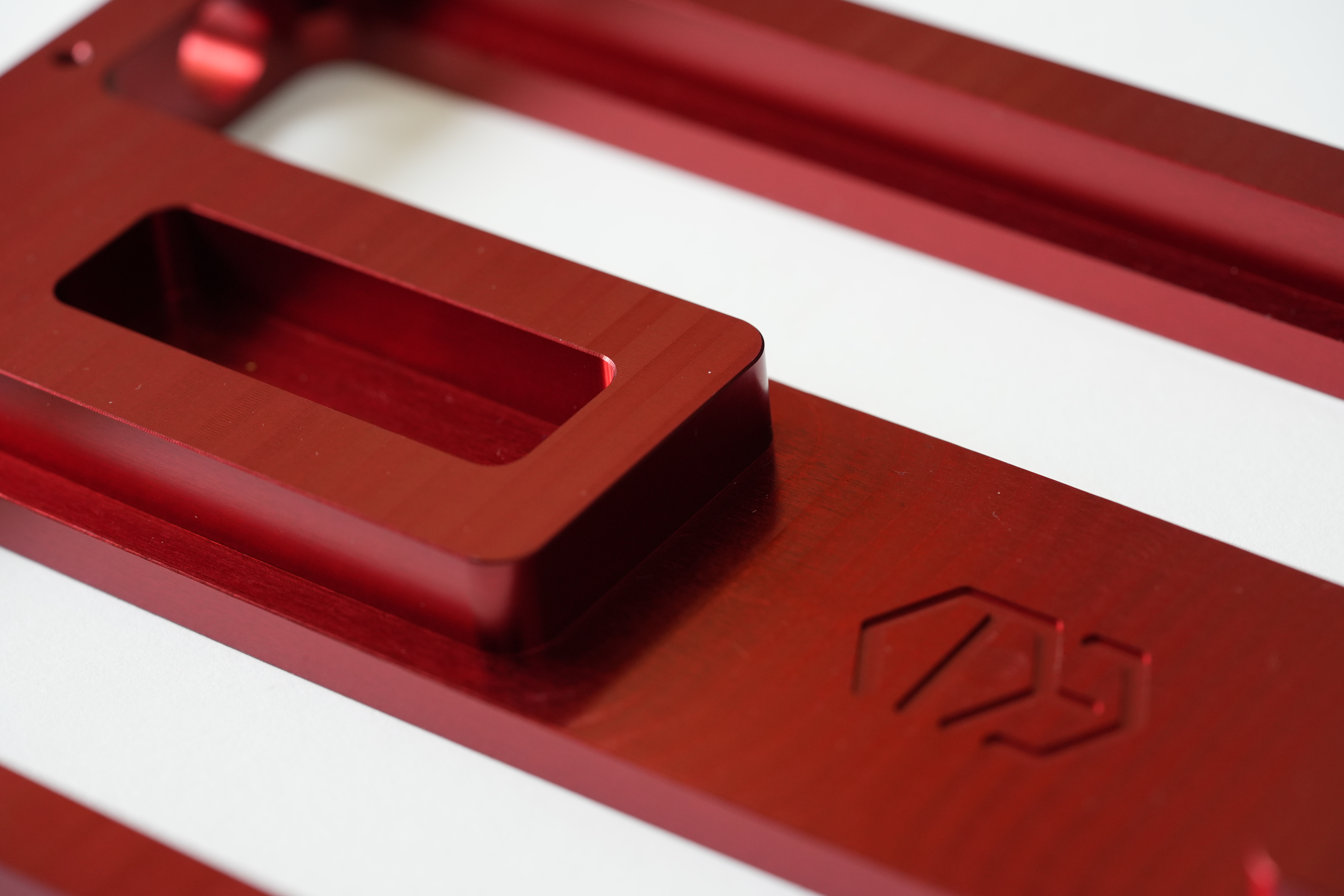

• Lỗ lưu trữ khẩn cấp: Chủ yếu để giảm trọng lượng nhưng cũng có thể dùng để chứa các bộ phận. Tôi cũng thích cắt miếng bọt biển hàn và đặt một dải vào đây với một ít nước. Nó tạo thành một dụng cụ làm sạch đầu mũi hàn tiện dụng một cách đáng ngạc nhiên.

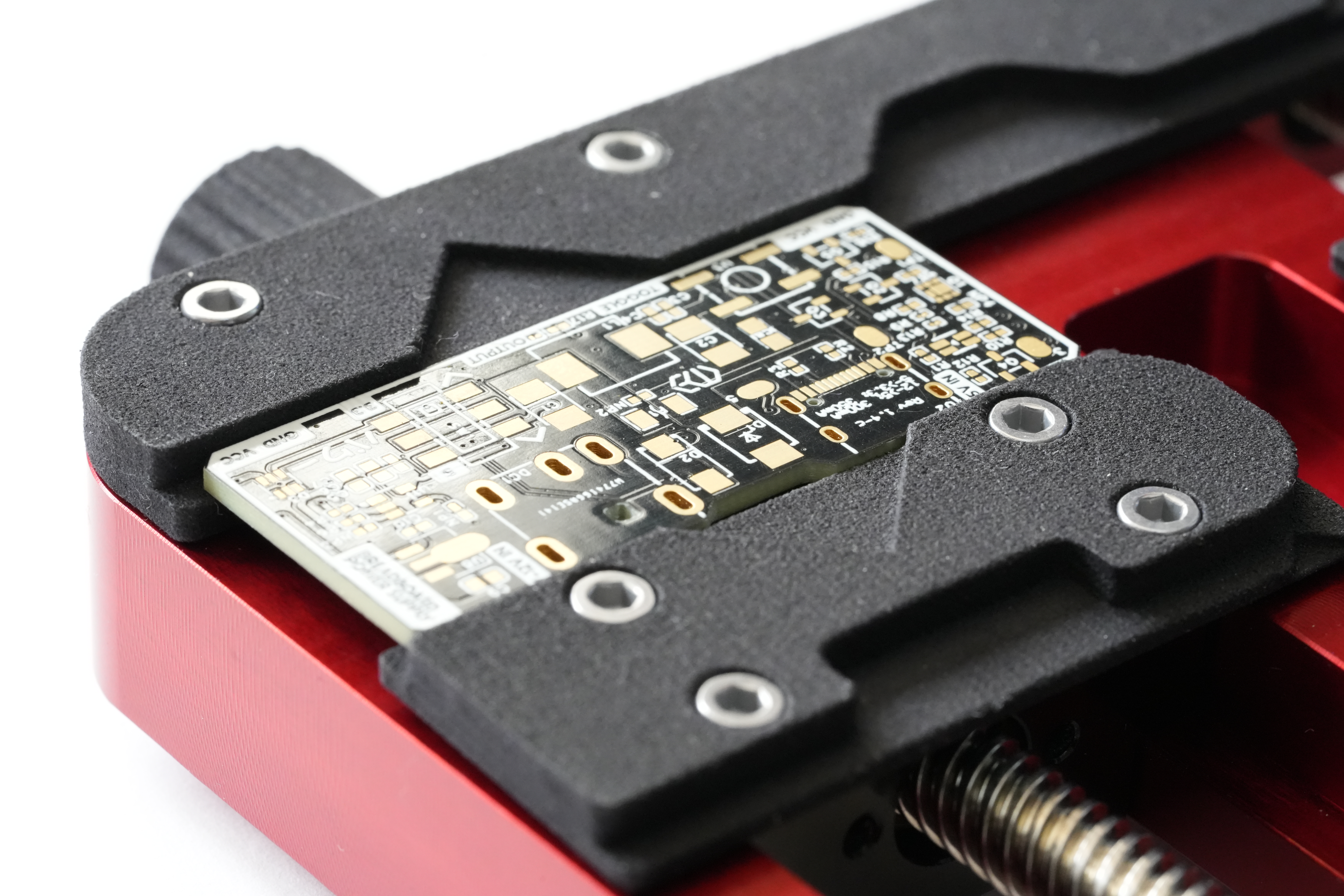

• Các hàm kẹp được làm từ nylon SLS thay vì nhôm do sự phức tạp cần thiết, mà còn vì PCB có thể làm mòn lớp phủ anode khá nhanh, vì sợi thủy tinh có phần mài mòn. Ngoài ra, nylon mềm hơn nhôm (hiển nhiên) nên sẽ tiếp xúc nhẹ nhàng hơn, ngăn ngừa hư hỏng hai bên PCB và không làm hỏng lớp mạ cạnh.

Phần cứng:

Ốc lục giác M325 x4 (nếu không dùng chân TPU, thay thế bằng ốc M36 x4)
Ốc lục giác M315 x4
Ốc lục giác M36 x12
Đai ốc nhiệt M3*4 x32 (chỉ dùng cho phiên bản in 3D. Có thể bỏ qua 8 đai ốc ở đáy.)
Vòng bi OD:12mm, ID:8, W: 3.5 x4
Trục vít T8 200mm x2
Đai ốc trục vít T8 x2 (một cái có hai đai ốc. Đảm bảo ren trên đai ốc của bạn khớp với ren trên trục vít. Tôi dùng loại “Tr8x8” có 4 đường ren. Đừng tiếc tiền mua những cái đai ốc này! loại rẻ tiền có nhiều độ rơ, và tôi đã phải thay hai lần cho đến khi phần lớn độ lắc được loại bỏ) (Cũng cần một ít keo epoxy hoặc keo chịu nhiệt cao. Keo nhiệt mạnh dùng cho tản nhiệt cũng tốt, và khá rẻ. Rất có thể bạn đã có sẵn. (Nếu bạn đang in 3D mô hình này hoặc không có kế hoạch sử dụng nó với lò reflow, keo thông thường cũng được.))

Lắp ráp:

0. Chuẩn bị các bộ phận bằng cách in 3D, đặt hàng, CNC, v.v. Luồn ren hoặc lắp đai ốc nhiệt nếu cần

1. Lắp 4 vòng bi vào đế. Đảm bảo chúng bằng phẳng với bên ngoài. Dùng keo để giữ chúng tại chỗ. Tôi đề xuất đặt keo vào đế trước rồi mới ấn vòng bi vào, như vậy keo thừa sẽ đẩy ra phía trong, nơi khó nhìn thấy hơn.

2. Gắn các núm vặn vào trục vít T8 bằng keo. Để khô.

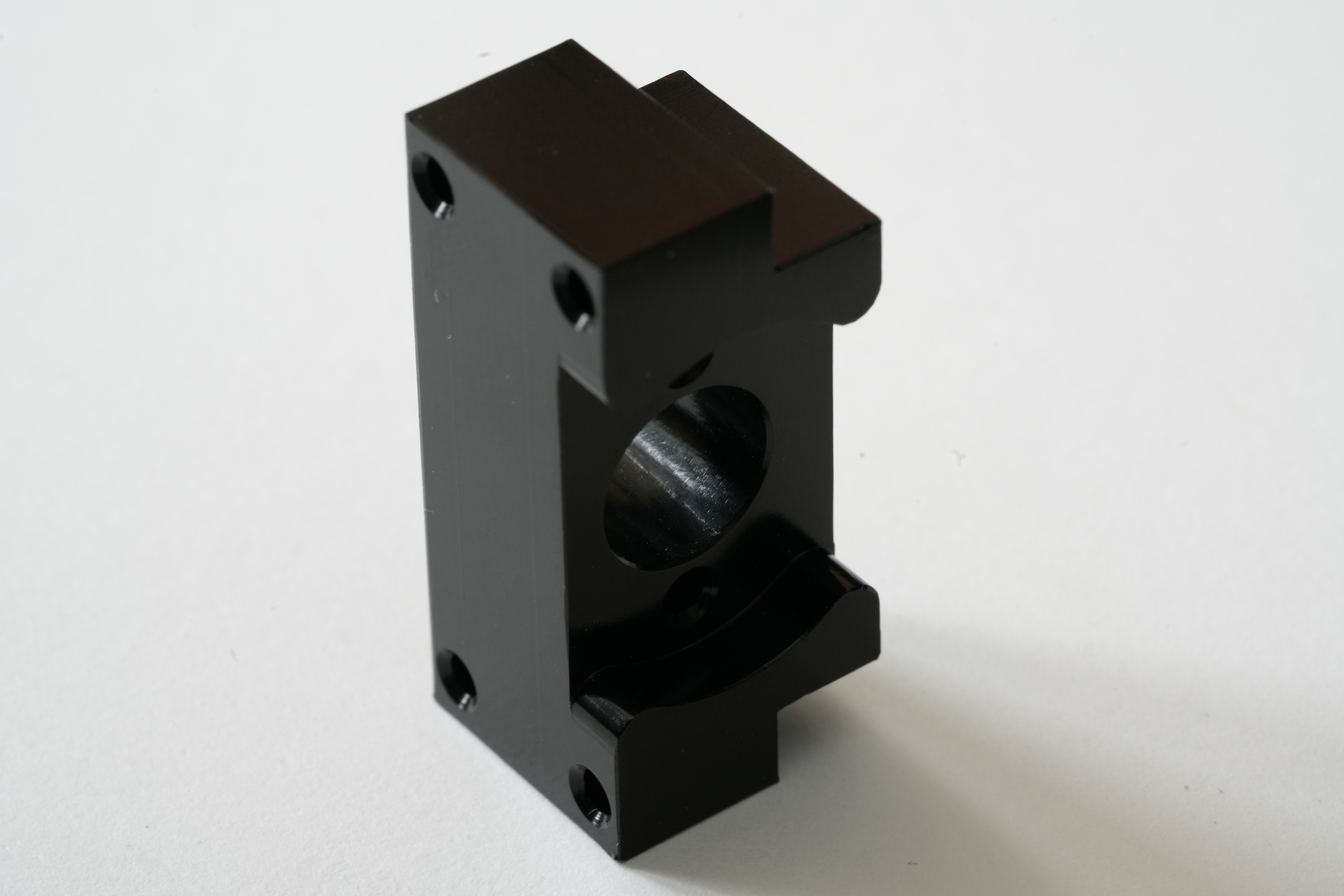

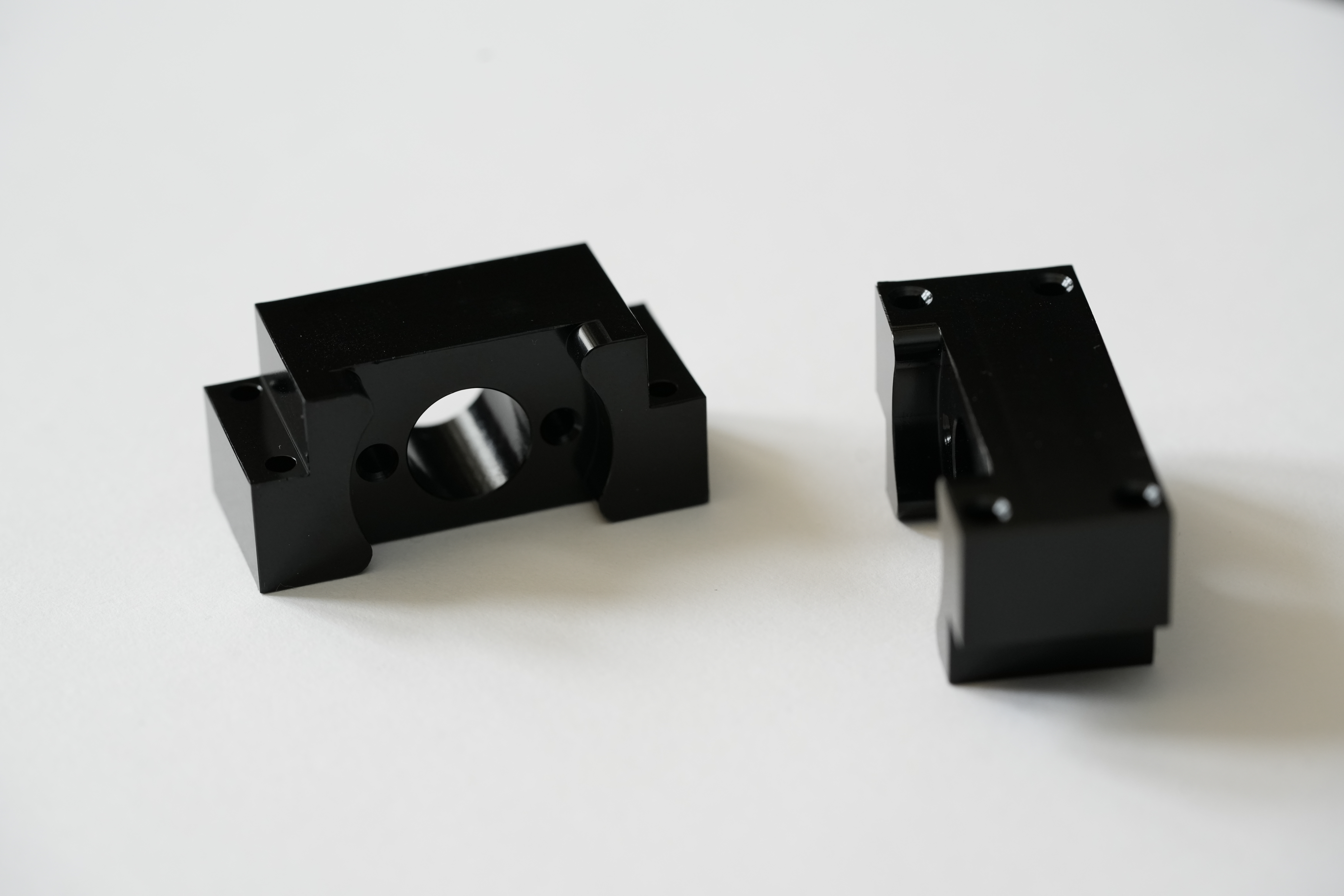

3. Trong khi chờ khô, Dùng 4 ốc M3*15 để gắn đai ốc trục vít vào các khối xe đẩy.

4. Sử dụng 12 ốc M36, gắn tất cả các hàm kẹp (bộ kẹp) theo sau. Hướng của các khối xe đẩy không quan trọng. Bộ giữ này có thể được lắp ráp theo nhiều cấu hình khác nhau. Các núm vặn có thể hướng sang trái hoặc phải tùy theo sở thích. Nếu bạn đang sử dụng chân TPU, hãy dùng 4 ốc M325 ở các góc.


5. Lắp trục vít qua các vòng bi và qua khối xe đẩy. Kiểm tra độ vừa vặn và xem mọi thứ có như mong đợi không. Trượt trục vít ra ngoài 1 hoặc 2 cm và bôi keo vào vị trí trục vít sẽ tiếp xúc với vòng bi. Ấn vào và để khô. Đảm bảo keo không lọt vào vòng bi, hoặc làm kẹt chuyển động. Để khô.

6. Lật bộ giữ lại và gắn chân TPU vào các ren lộ ra của ốc M3*25 ở các góc.

7. Bộ giữ hoàn thành. Tận hưởng thành quả!

Khác

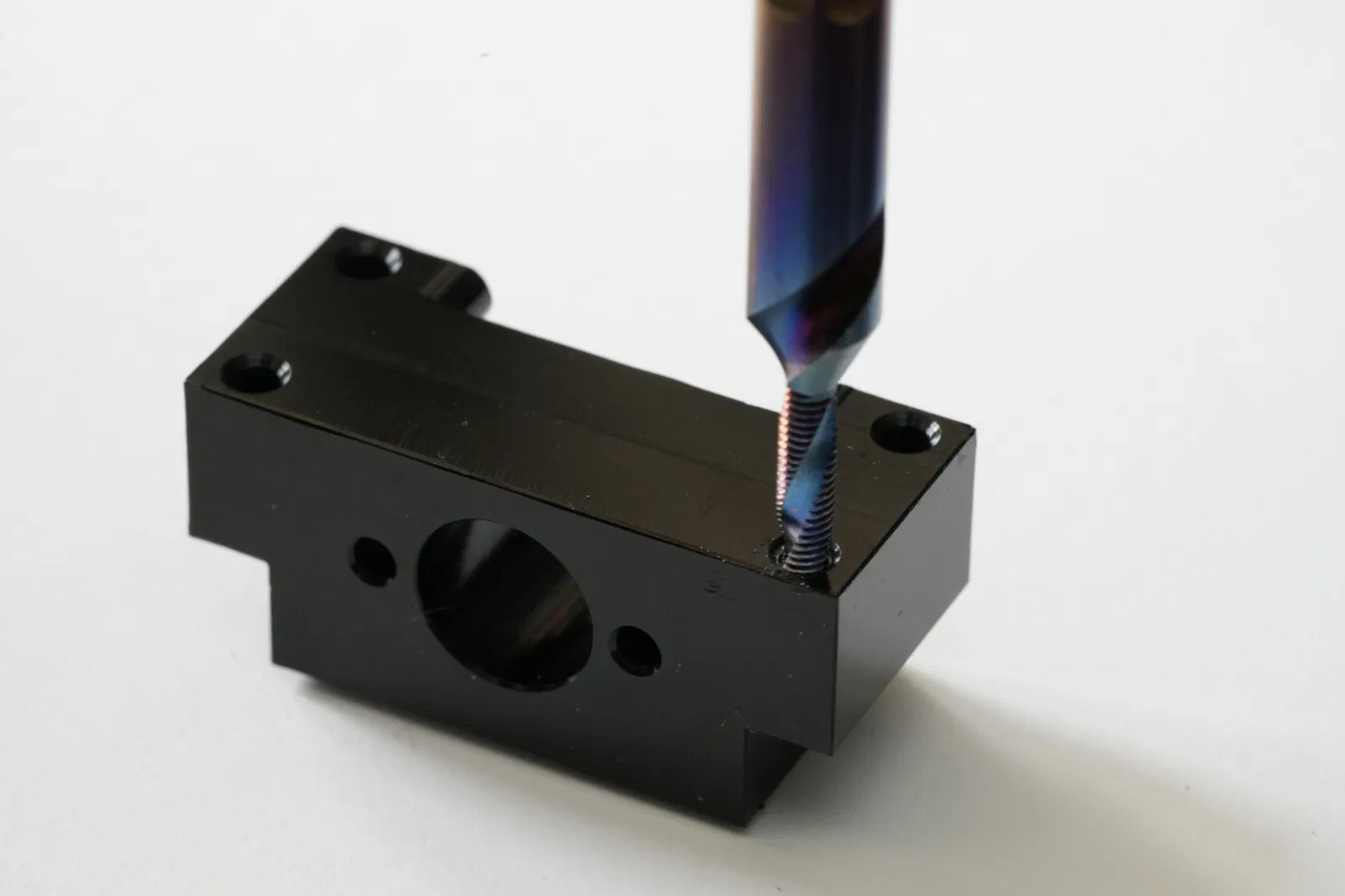

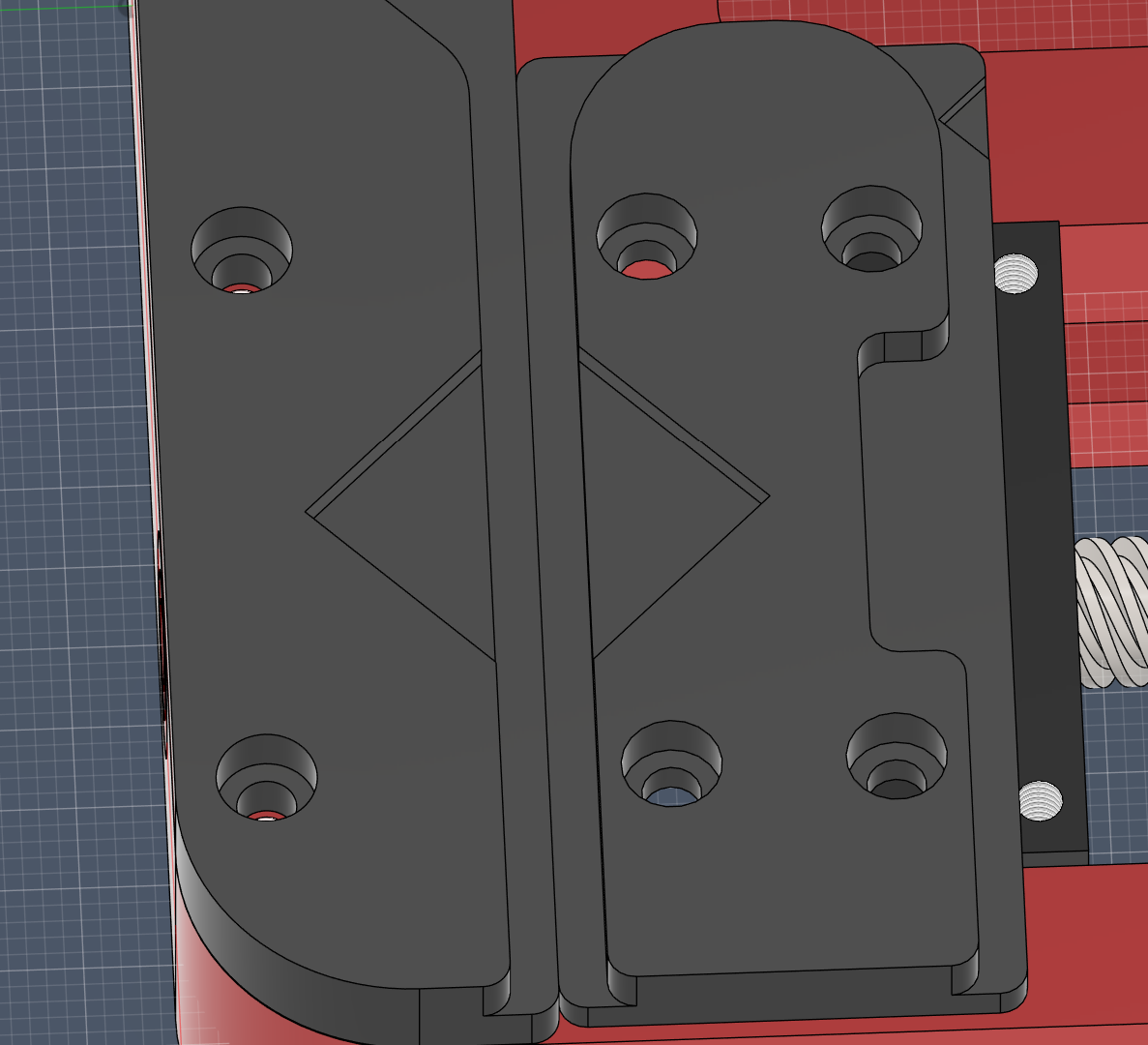

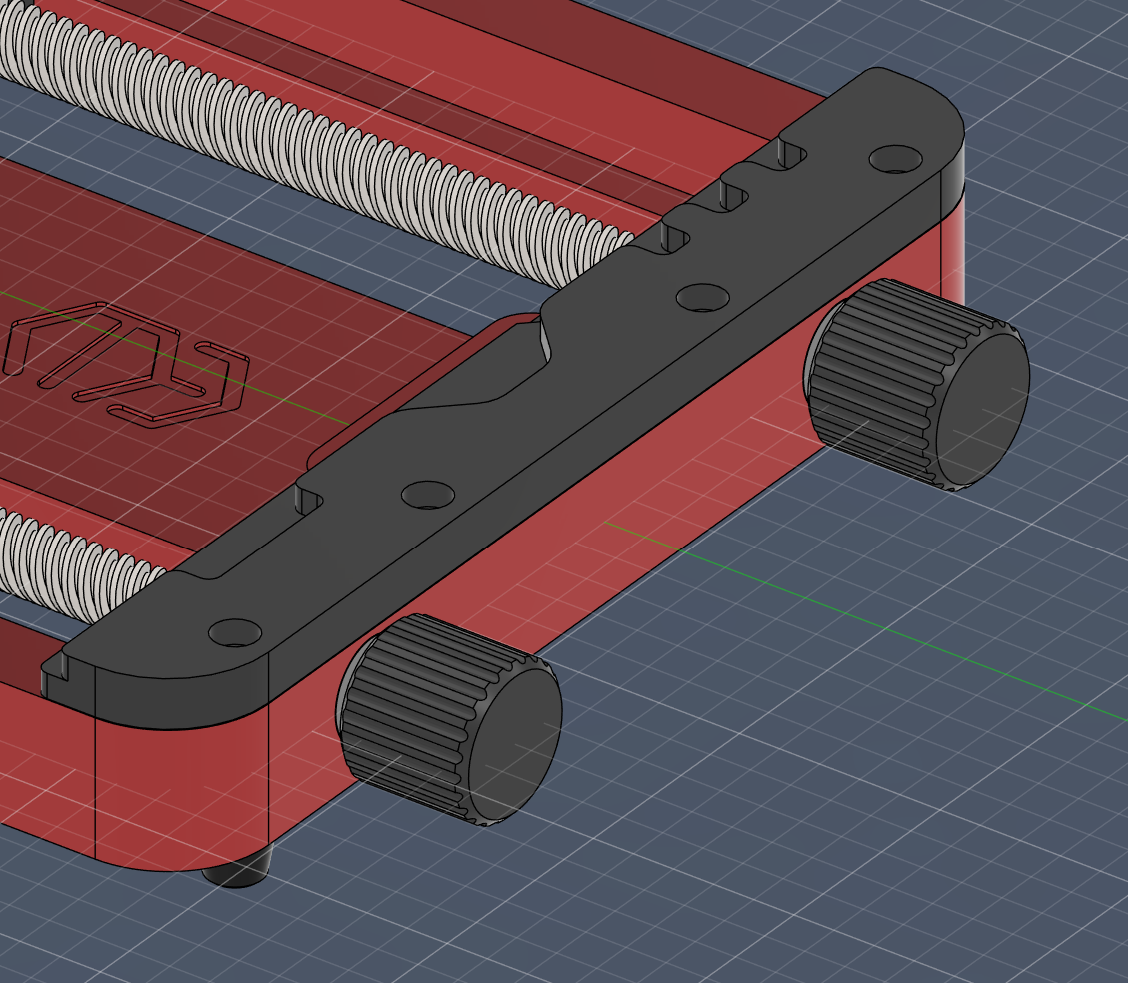

Các lỗ trong mô hình CAD CNC không có ren và có đường kính 2.529mm (vì Fusion hơi kỳ lạ). Bạn có thể tự tạo ren M3 hoặc yêu cầu nhà sản xuất (Justway) thực hiện điều đó cho bạn.

Tôi đã cung cấp các file .STEP để bạn chỉnh sửa. Bạn có thể chỉnh sửa hoặc tự làm bộ kẹp của mình hoặc xóa logo của tôi nếu muốn, tôi không bận tâm.

Trên phiên bản in 3D, các khối xe đẩy nên được in úp xuống (mặt có 4 đai ốc nhiệt nên được đặt trên bàn in).

Điều này có lẽ không cần nói ra, nhưng trong phiên bản CNC của tôi, không phải tất cả các bộ phận đều dành cho CNC. Các bộ kẹp và núm vặn được làm từ công nghệ in 3D SLS. Vui lòng chọn vật liệu chịu nhiệt cao cho những bộ phận này. Bạn cũng có thể đặt làm các bộ phận này bằng kim loại với công nghệ MJF, SLM hoặc tương tự. Rất có thể các bộ phận SLS này sẽ là yếu tố giới hạn nhiệt độ của bạn. Tuy nhiên, hàm kẹp bằng kim loại sẽ có tính mài mòn hơn và dễ làm hỏng PCB hơn. Có lẽ gia công CNC từ nhựa chịu nhiệt cao là một lựa chọn?

Dự án này lấy cảm hứng từ các bộ giữ PCB trên aliexpress như:

Cảm ơn JustWay đã tài trợ cho dự án này! Với hơn 100 loại vật liệu khác nhau, họ cung cấp dịch vụ sản xuất với chi phí khá thấp mà không làm giảm chất lượng. Tôi khá hài lòng với kết quả, đặc biệt là độ chính xác của bộ phận và lớp anodize của nhôm. Các bộ phận CNC mịn, không có vết xước hoặc vết lõm do sản xuất (mặc dù có thể nhìn thấy các dấu vết gia công). Dịch vụ của họ bao gồm gia công CNC, in 3D, chế tạo kim loại tấm, ép phun và đúc urethane. Những dịch vụ này được cung cấp từ quy mô nhỏ đến sản xuất hàng loạt.

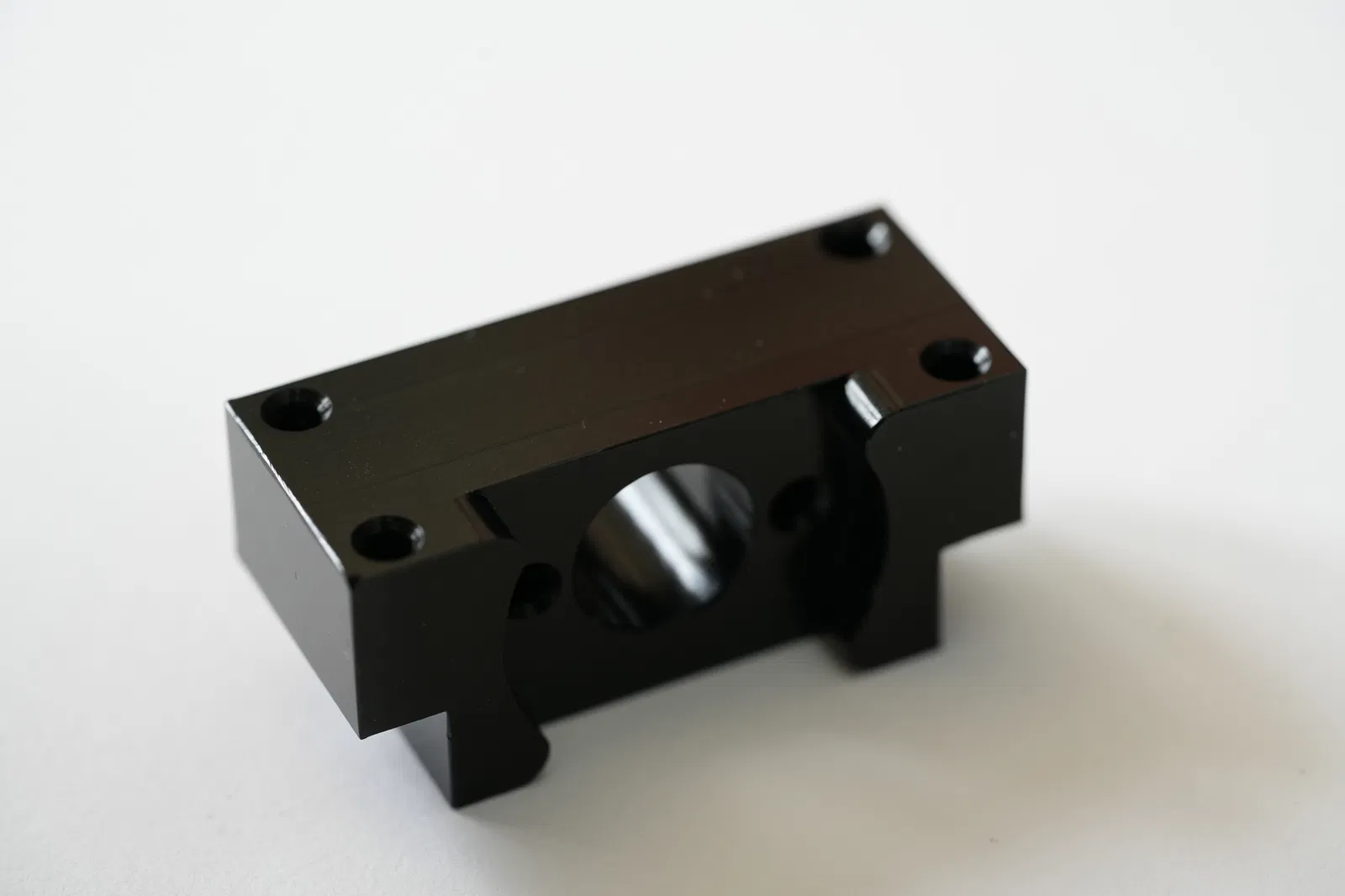

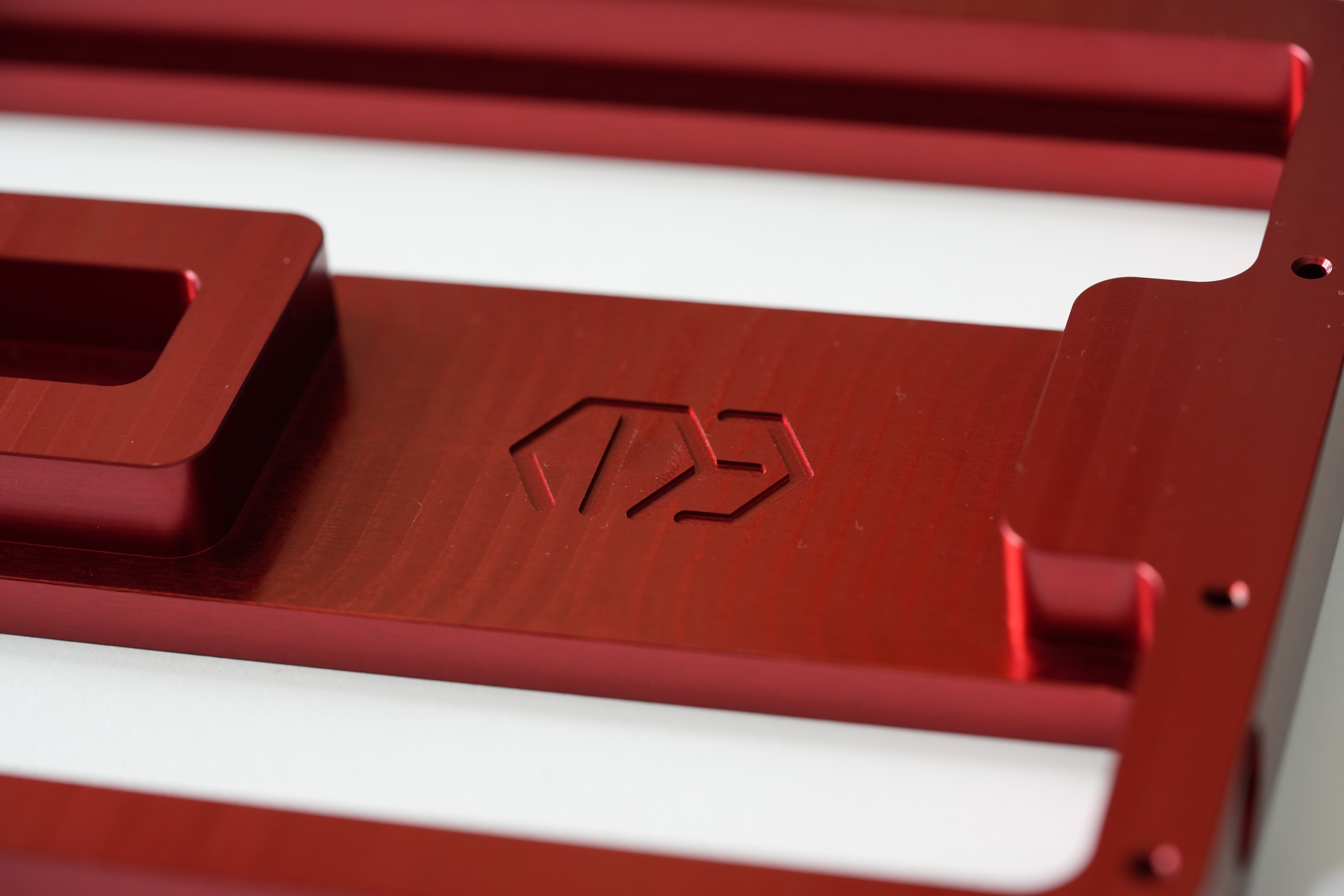

Về chất lượng sản phẩm, lớp anodize đồng nhất, và không thấy dấu vết gia công trên các bộ phận màu đen. Trên tấm đế đỏ lớn, có thể nhìn thấy các dấu vết gia công, nhưng chúng đồng nhất và trông như một thiết kế có chủ ý. Các bộ phận CNC này có kích thước gần như hoàn hảo, và các bộ phận SLS cũng nằm trong dung sai sản xuất.

Tôi đã lo ngại về việc các bộ giữ SLS bị cong vênh, đặc biệt là hàm kẹp ngang lớn. Tuy nhiên, chúng được in ở góc khoảng 45 độ, điều này loại bỏ hoàn toàn sự cong vênh.

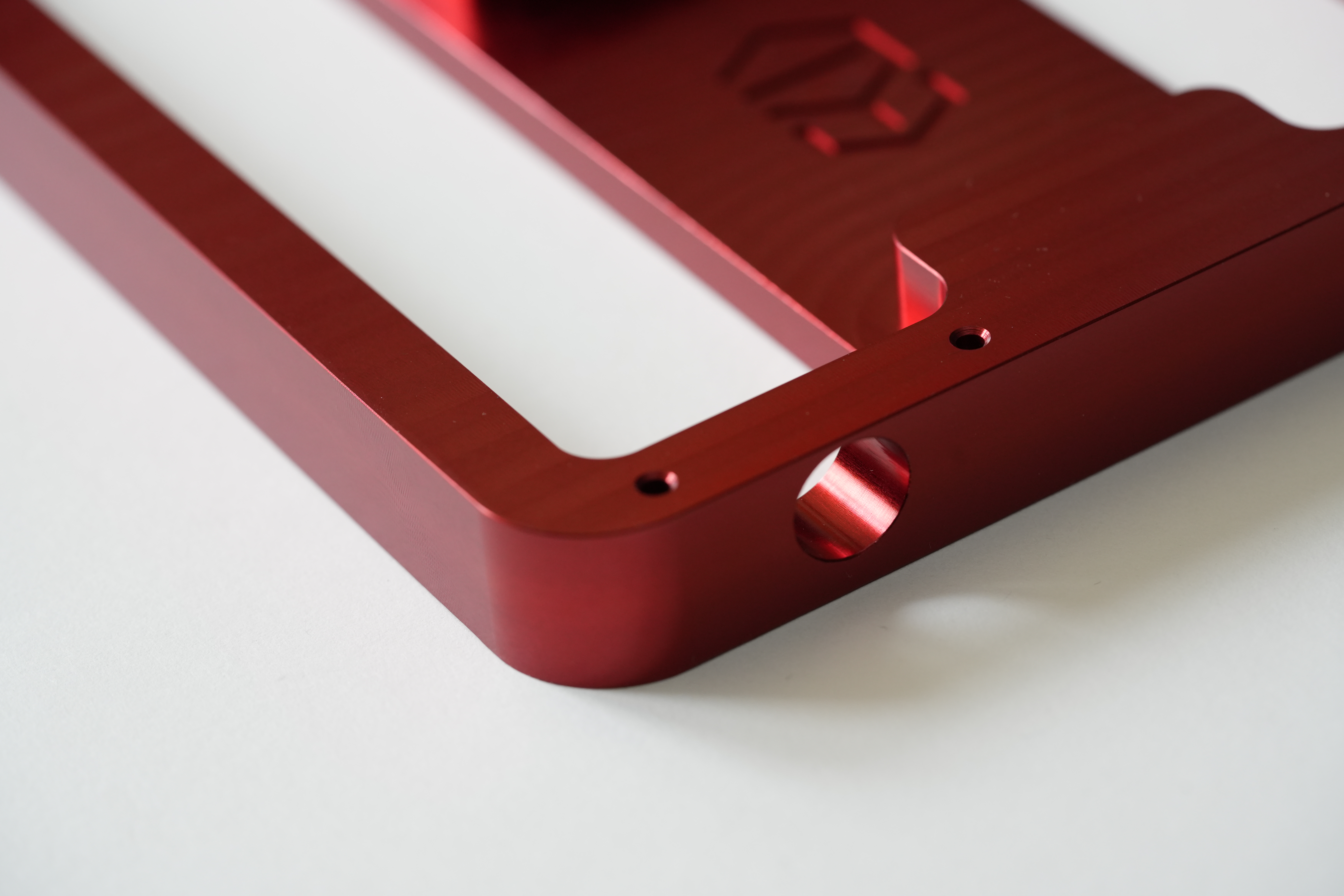

Ngoài ra còn có một vấn đề nhỏ là các lỗ 12.2mm của tôi bị giảm xuống còn 12.0mm trong quá trình sản xuất. Điều này dẫn đến việc vòng bi của tôi không vừa, vì vậy tôi phải dùng máy mài để làm rộng lỗ. Nếu bạn đặt hàng từ Justway, hãy đảm bảo nêu rõ và chính xác rằng bạn muốn các lỗ có kích thước 12.2 (có lẽ là 12.1mm) nhưng không nhỏ hơn.

Các nhà tài trợ như thế này giúp các dự án của tôi có chất lượng cao và miễn phí tải về! Vui lòng xem xét khả năng của họ và đặt hàng tại đây: https://www.justway.com/

Để được giảm giá $5 cho đơn hàng đầu tiên, hãy xem xét sử dụng liên kết liên kết sau! https://justway.com/g/q5G5zP
