E3D hotend cho FlashForge Adventurer 3 / Monoprice Voxel

Đang test thử. Nó hoạt động. Làm nóng hơi chậm, nhưng nhiệt độ giữ ổn định khi đã đạt đến mức mong muốn. Tôi sẽ dùng bộ phận làm nóng 30W để đảm bảo dưới giới hạn 2A của đầu nối JST PH.

Đây là bộ phận X-carriage/hotend thay thế cho FlashForge Adventurer 3 / Monoprice Voxel. Nó thay thế vòi phun tùy chỉnh bằng E3D.

Tính năng

• E3D V6 hotend, hy vọng sẽ không còn tiếng lách cách, lạch cạch của bộ đùn và kẹt giấy ngẫu nhiên.

• Hệ thống làm mát khá ổn, với ống dẫn chia luồng làm mát đến cả hai mặt của bản in.

• Ít ốc vít vào nhựa hơn hẳn - giảm khả năng mòn các bộ phận theo thời gian.

Để thực hiện mod này, bạn sẽ cần một vài món đồ. Bạn sẽ cần:

• Một đầu nối JST PH 2mm 4 chân và các đầu nối/thiết bị đầu cuối để kết nối E3D với bảng mạch hiện có (Hoặc bạn có thể hàn trực tiếp vào bảng mạch).

• Một vài đai ốc vuông M3. (Nên có sẵn những cái này, vì chúng rất hữu ích để sử dụng ốc vít trong các bản in 3D). Bản in giả định các đai ốc có kích thước 5.6x5.6x1.8mm. Có thể xử lý được đai ốc dày tới 2 - 2.2mm. Dày hơn thì có thể bạn phải dùng đến mỏ hàn.

• Một vài đai ốc lục giác M3. Vâng, xin lỗi, có một vài chỗ không đủ chỗ cho đai ốc vuông.

• Một vài vít M3 (chủ yếu là 10mm, một vít 12mm cho giá đỡ đèn LED, có thể một vài cái dài hơn, tôi quên rồi. :D)

Hy vọng là đủ.

Tôi khuyên bạn nên in ống dẫn quạt bằng ABS. Bạn sẽ cần tránh tối đa phần đỡ, hoặc sử dụng phần đỡ tùy chỉnh để tránh phần đỡ hình thành trong ống dẫn chính.

Nắp được cập nhật cho phép có không gian cho dây cáp.

Ống dẫn được sửa đổi để in tốt hơn mà không cần phần đỡ.

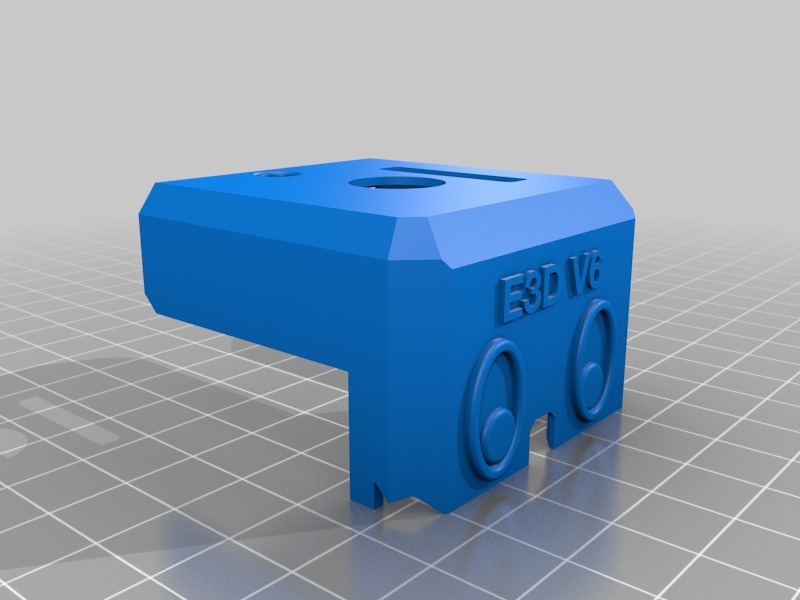

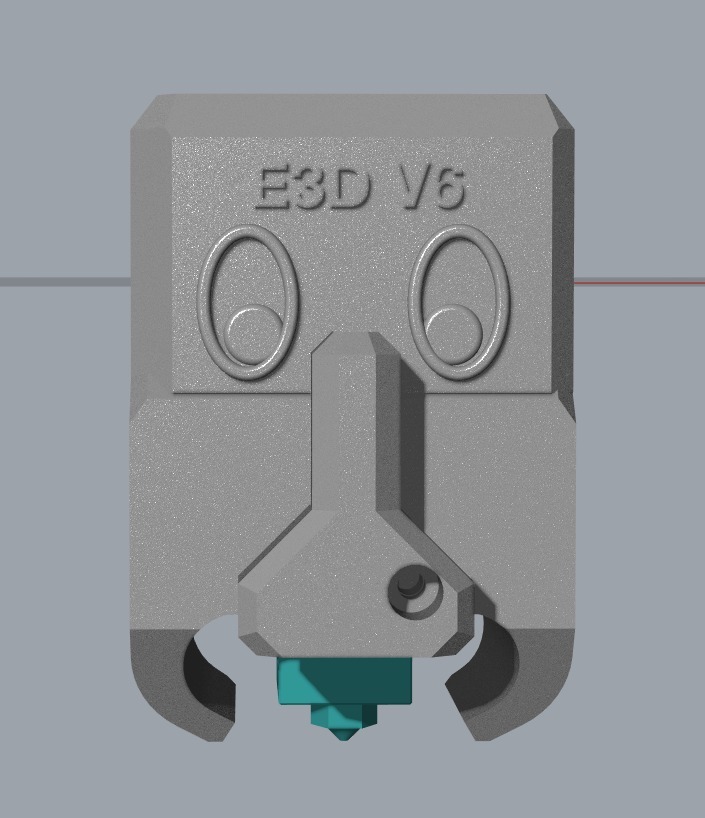

Đã thêm nắp đậy ngộ nghĩnh và trống. (Nắp trống thực sự muốn có mắt kính :D)

Để in

Giá đỡ đèn LED - mặt trước úp xuống.

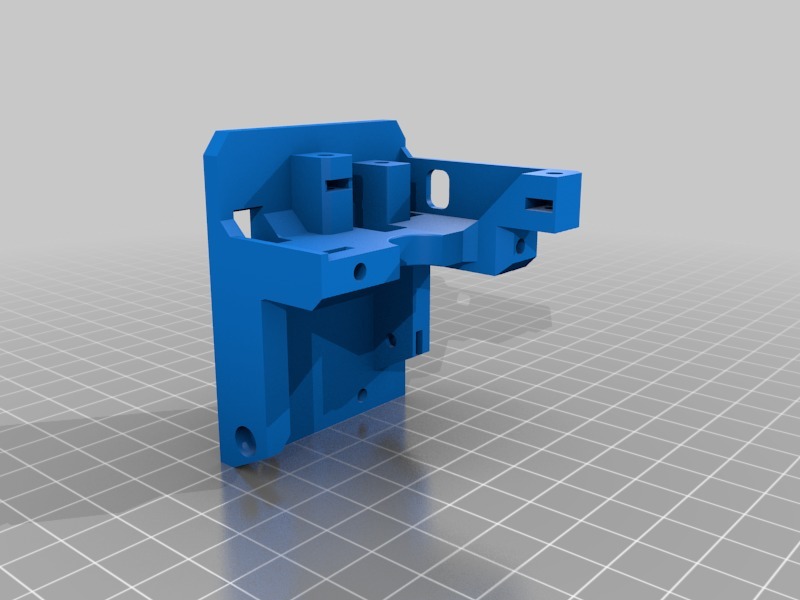

X-carriage - nằm ngửa.

Nắp - úp ngược.

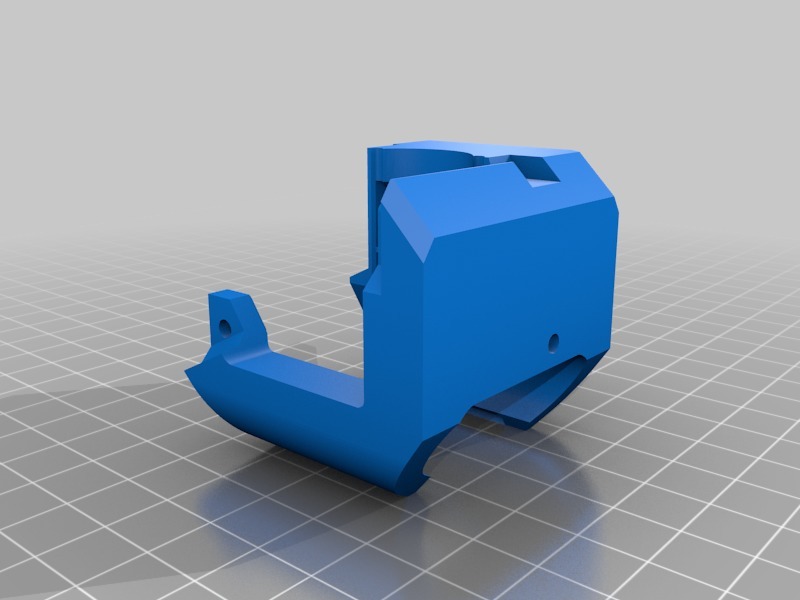

Ống dẫn - mặt trước úp xuống.

Kẹp - không quan trọng lắm. Tôi dùng mặt trước úp xuống.
