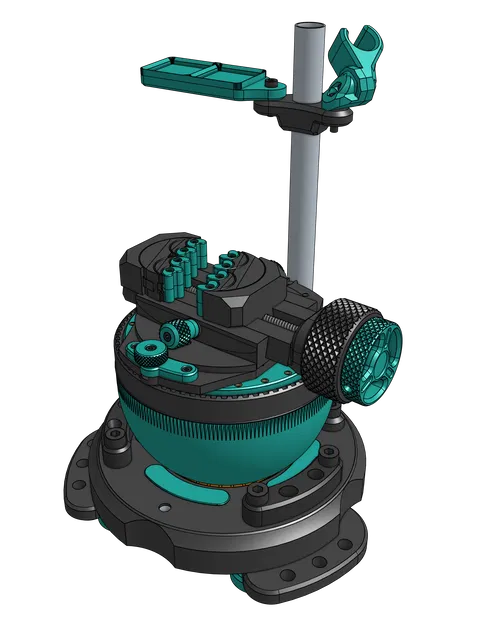

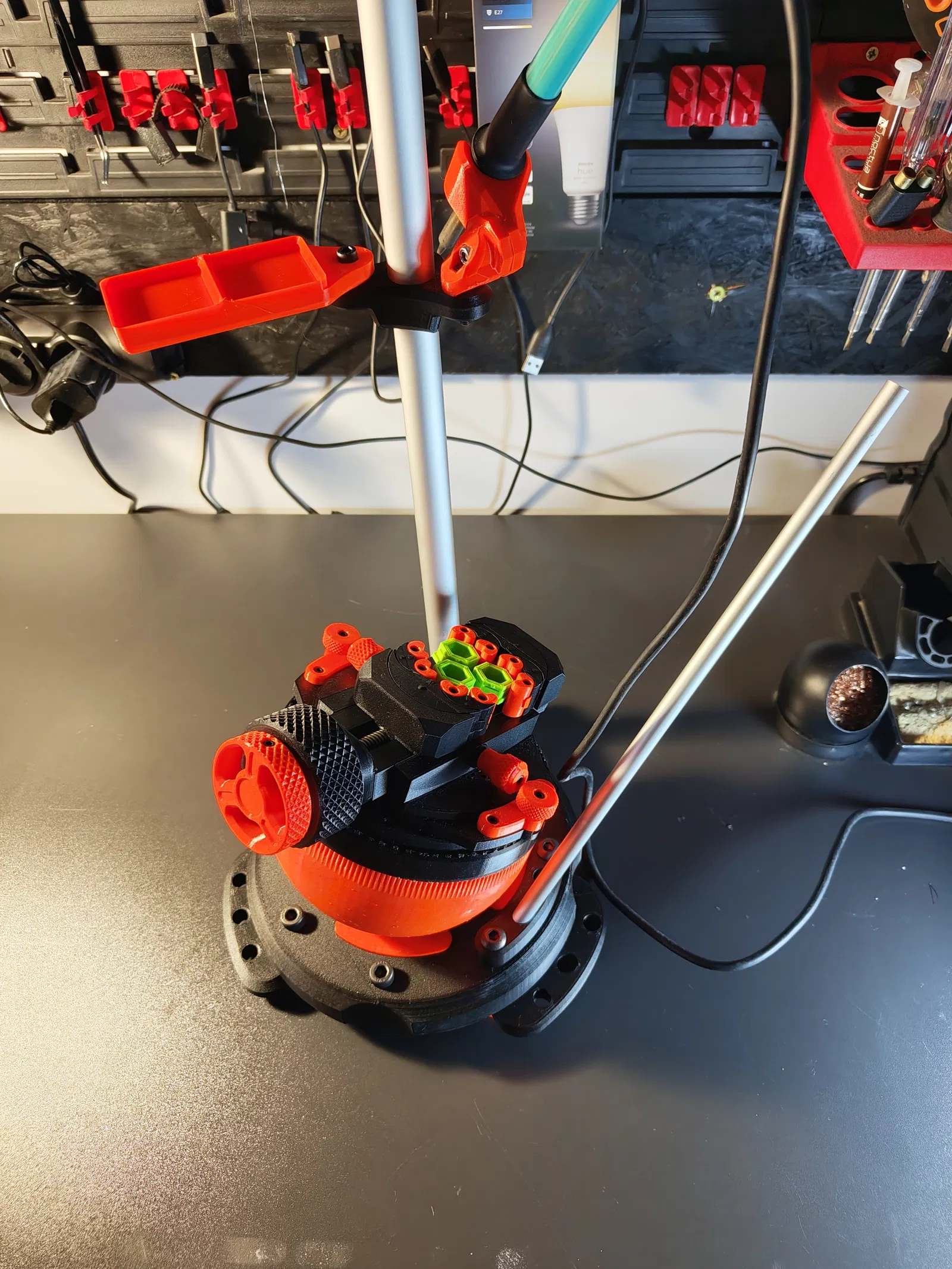

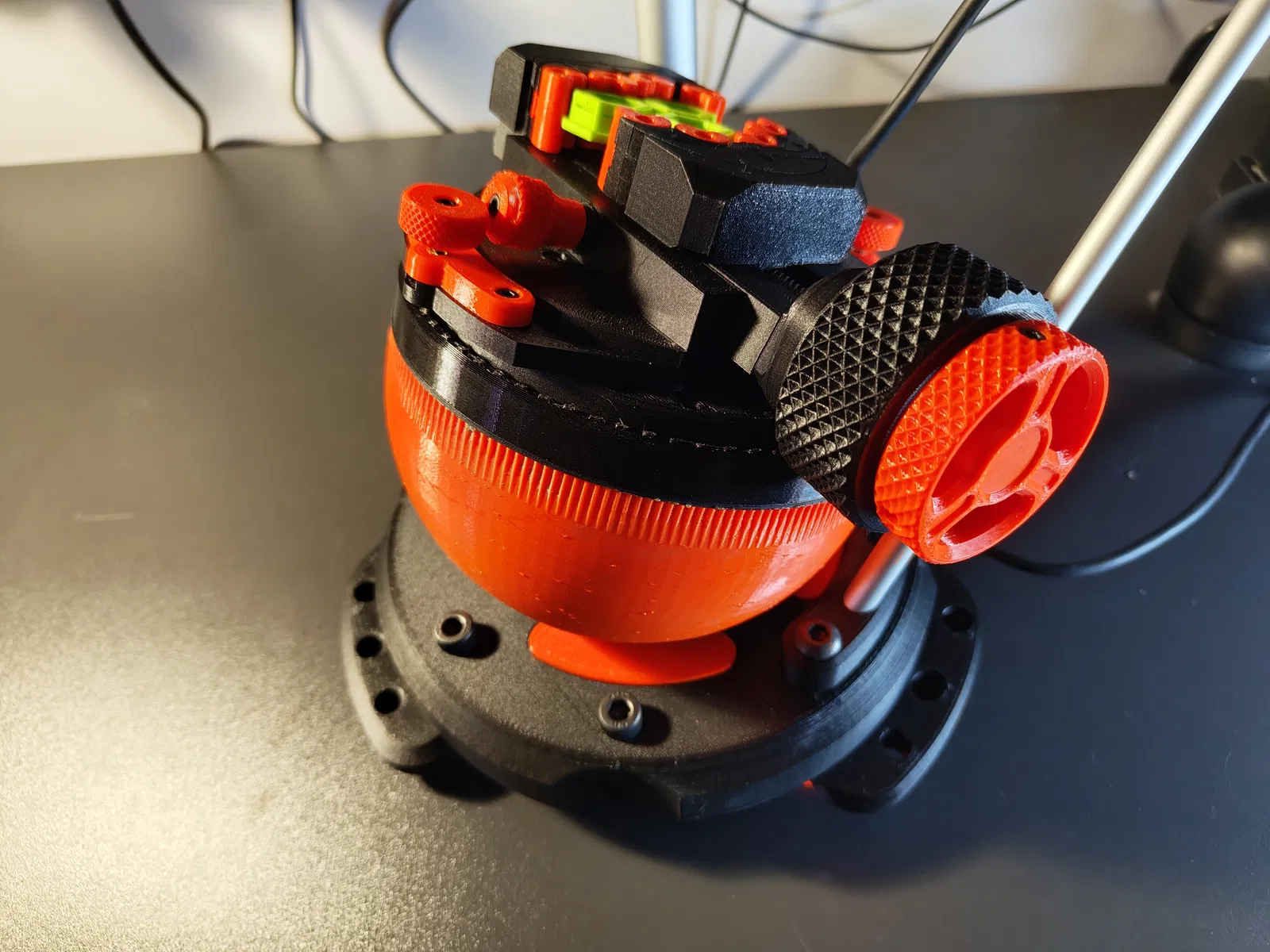

Chế Tạo Lazy Suzan & Kẹp Vise Bánh Răng Hành Tinh Open Ball XL

Tui sốt ruột đợi cái lazy suzan trên Amazon quá nên tự thiết kế một cái xài được luôn. Tiện tay tui làm lại cái bình fractal cho dễ in hơn (dựa trên thiết kế của Teaching Tech). Rồi bắt đầu chỉnh sửa vài chỗ cho hợp với linh kiện tui hay xài (bu lông M3, M5 DIN912 với heat insert) và kết quả là có một bản remix hoàn chỉnh.

Tui nói "full remix" chứ cũng có mấy phần tui không thay đổi gì từ bản tải của Chris, mấy phần đó tui thêm tiền tố o_ nghĩa là “original” đó.

Toàn bộ thiết kế đều có trên Onshape. Toàn bộ danh sách vật liệu (BOM) ở phía dưới.

Hy vọng mọi người thích cái này nha :)

Cảm ơn.

Assemblies

Bên dưới là thiết kế được chia thành các cụm lắp ráp. Bạn có thể chọn không in một số cụm hoặc chọn in các cụm gốc.

Mỗi cụm đều có Danh sách Vật liệu (BOM), hình ảnh bung ra để dùng làm hướng dẫn và nếu cần thì có hình ảnh bản in từ slicer cho thấy hướng đặt trên khay in.

Hầu hết mọi thứ đều được thiết kế để in với lớp cao 0.3mm và chiều rộng thành 0.4mm - các bộ phận fractal phải được in với lớp cao 0.12mm.

Ball

Bắt đầu với Ball Assembly. Có các giá đỡ tích hợp sẵn để hỗ trợ in phần vỏ bóng chính. Giật mấy cái đó ra sau khi in xong, không cần phải khéo léo đâu, lát nữa nó sẽ được nhúng vào bê tông thôi.

Tui đã tự làm và in phần giao diện bê tông bên trong để có cái gì đó được giữ trong bê tông từ cả hai phía (nếu bạn hiểu ý tui) - không chắc điều đó có quan trọng hay không. Nếu bạn quyết định in nó thì bỏ phần trên và dưới đi - chỉ cần phần ruột để bê tông đi qua thôi.

BOM

Part

Qty

Description

ball_main_shell

1

Printable

o_ball_top

1

Printable

concrete_interface

1

Printable, Top and bottom shell layers: 0, 10% infill Rectilinear

M8 coupler 24mm

9

M8 65mm Bolt

1

M8 10mm Bolt

8

Printing

Base

Bạn sẽ tìm thấy một bộ phận TPU ở đây - đó là vòng cao su - có lẽ bạn có một miếng cao su đường kính 6mm sẽ tốt hơn nhưng nếu thay vào đó bạn có TPU thì có thể in cái vòng này. Nó hơi khít một chút nhưng vừa.

Phần đế dưới đã được sửa đổi để không cần giá đỡ. Hầu hết các tệp đều từ bản gốc.

Tui không thích cái chỗ đổ bê tông của tui nhìn qua mấy cái cửa sổ nhỏ nên tui đã làm mấy cái nắp dán vào.

BOM

Part

Qty

Description

large_inner_base

1

Printable

tpu_ring

1

Printable

o_base_cover

1

Printable

bottom_case_cover

1

Printable

o_bottom_left_spacer

1

Printable

o_bottom_right_spacer

1

Printable

o_upper_left_spacer

1

Printable

o_upper_right_spacer

1

Printable

o_bottom_back_spacer

1

Printable

foot

4

Printable

M8 25mm Bolt

10

M8 coupler 24mm

8

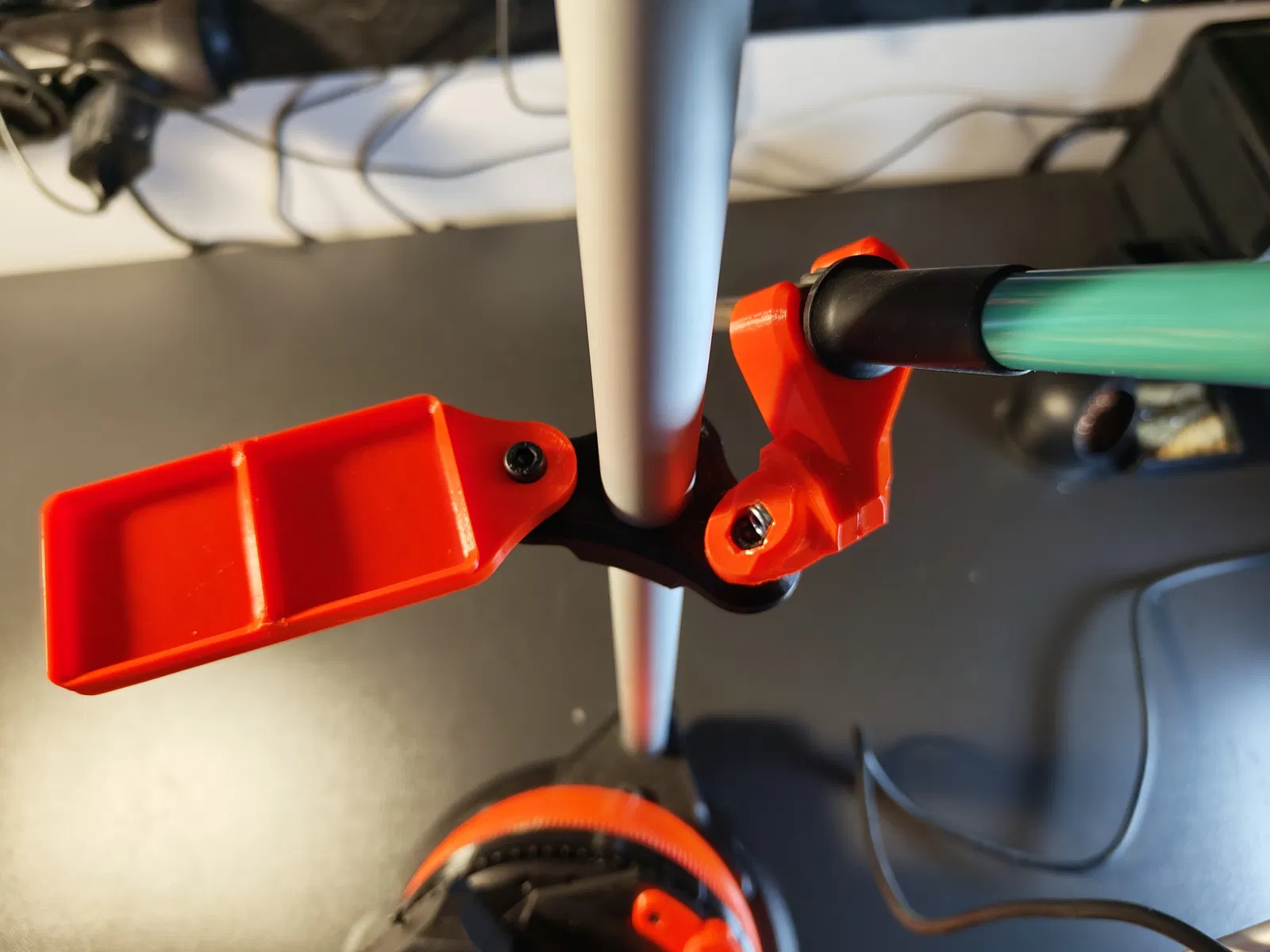

Back Holder

Thay đổi lớn nhất ở đây là tui sử dụng một ống đường kính 20mm ở phía sau - đây là kích thước tui dễ dàng tìm thấy ở cửa hàng kim khí ở Ba Lan, còn ống 19mm thì tìm không ra. Thêm nữa tui có các bộ phận gắn bằng ma sát ở đó - cả hai bộ phận đều kẹp quanh ống (không làm trầy ống).

Phần ống hở phía trên có thể dùng làm chỗ lắp đèn, dây điện có thể luồn vào bên trong ống, nhưng tui hết ý tưởng rồi :)

Có giá đỡ mỏ hàn ở phía sau có thể giữ mỏ hàn 20mm. Kệ lưới gridfinity đã được thay đổi để dùng bu lông M5.

BOM

Part

Qty

Description

back_pipe_base_20fi

1

Printable

back_pipe_hander_20fi

1

Printable

gridfinity_shelf_5mm

1

Printable

back_iron_holder_a

1

Printable

back_iron_holder_b

1

Printable

M5 Nut

6

M5 20mm Bolt

6

M8 25mm Bolt

3

pipe_20fi

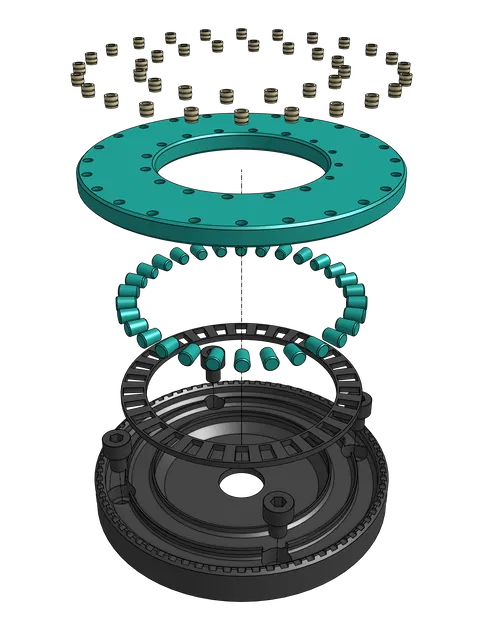

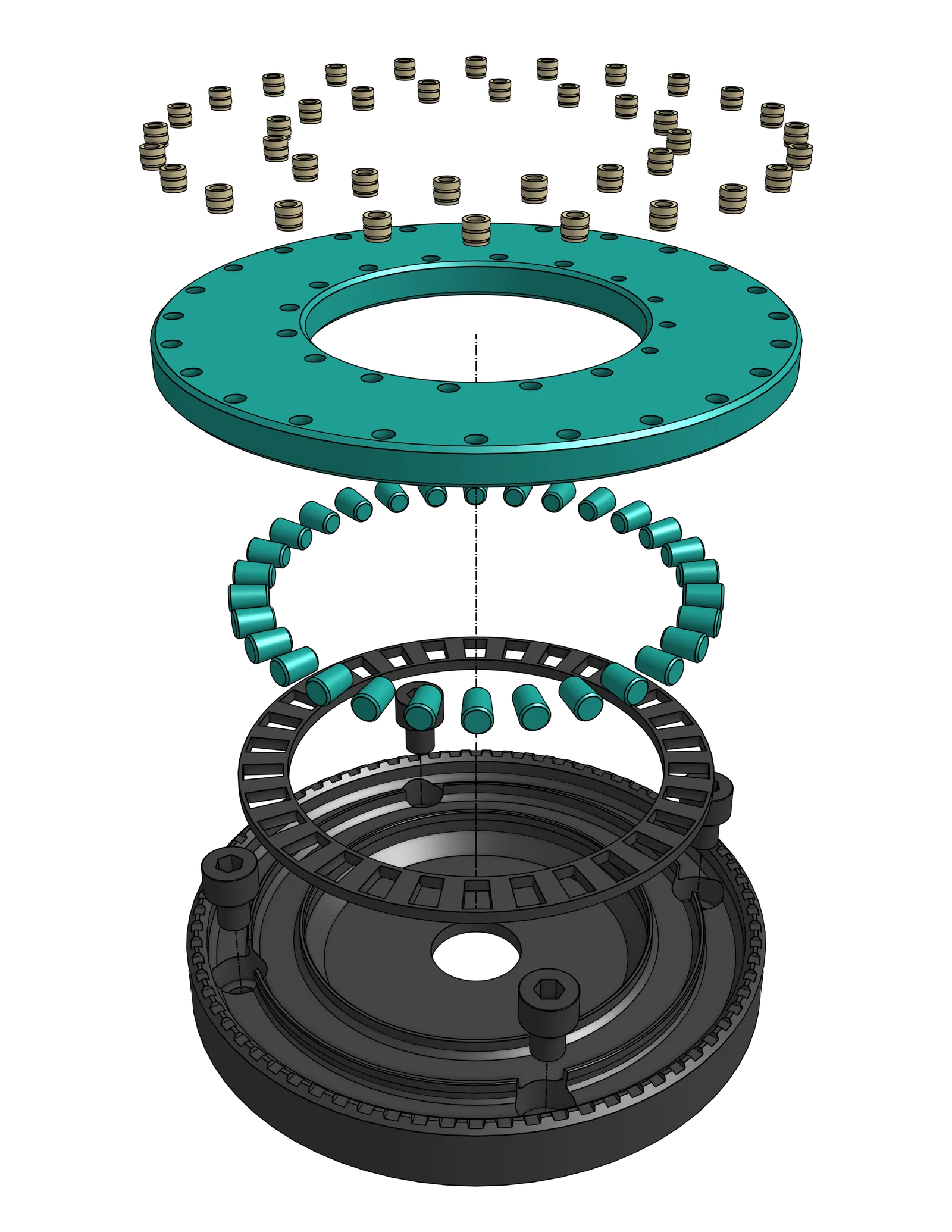

Lazy Suzan

Mọi người sẽ không tin nổi nó quay mượt thế nào đâu. Tui có dùng một ít mỡ silicon nhưng ngay cả khi khô nó cũng tuyệt vời rồi. Nó chịu được trọng lượng của khối bê tông, in dễ dàng. Tui rất hài lòng với cái này.

Mọi người sẽ thấy nhiều heat insert ở đây - đây chỉ là để phòng hờ tương lai, có thể hữu ích cho các thiết kế vise sau này hoặc cái gì đó. Thật ra bạn chỉ cần 4 cái để giữ cái tấm vise thôi.

BOM

Part

Qty

Description

lazy_susan_cage

1

Printable

lazy_susan_peg

30

Printable, print them standing up, use brim in need be

top_lazy_susan

1

Printable

lazy_susan_top

1

Printable

M8 10mm Bolt

4

heat_insert_M3xD4.6xL4.0

69 or 4

}

Vise Plate

Rất giống bản gốc chỉ là nó có dùng heat insert. Giống như bản gốc, nó yêu cầu dán dove_tail và vise_adaptor_plate lại với nhau.

BOM

Part

Qty

Description

dove_tail_v2

1

Printable

vise_adaptor_plate_v2

1

Printable

knob

2

Printable

big_knob

2

Printable

vise_break

2

Printable

M3 8mm Bolt

4

M3 12mm Bolt

4

M3 25mm Bolt

2

M3 35mm Bolt

2

heat_insert_M3xD4.6xL4.0

12

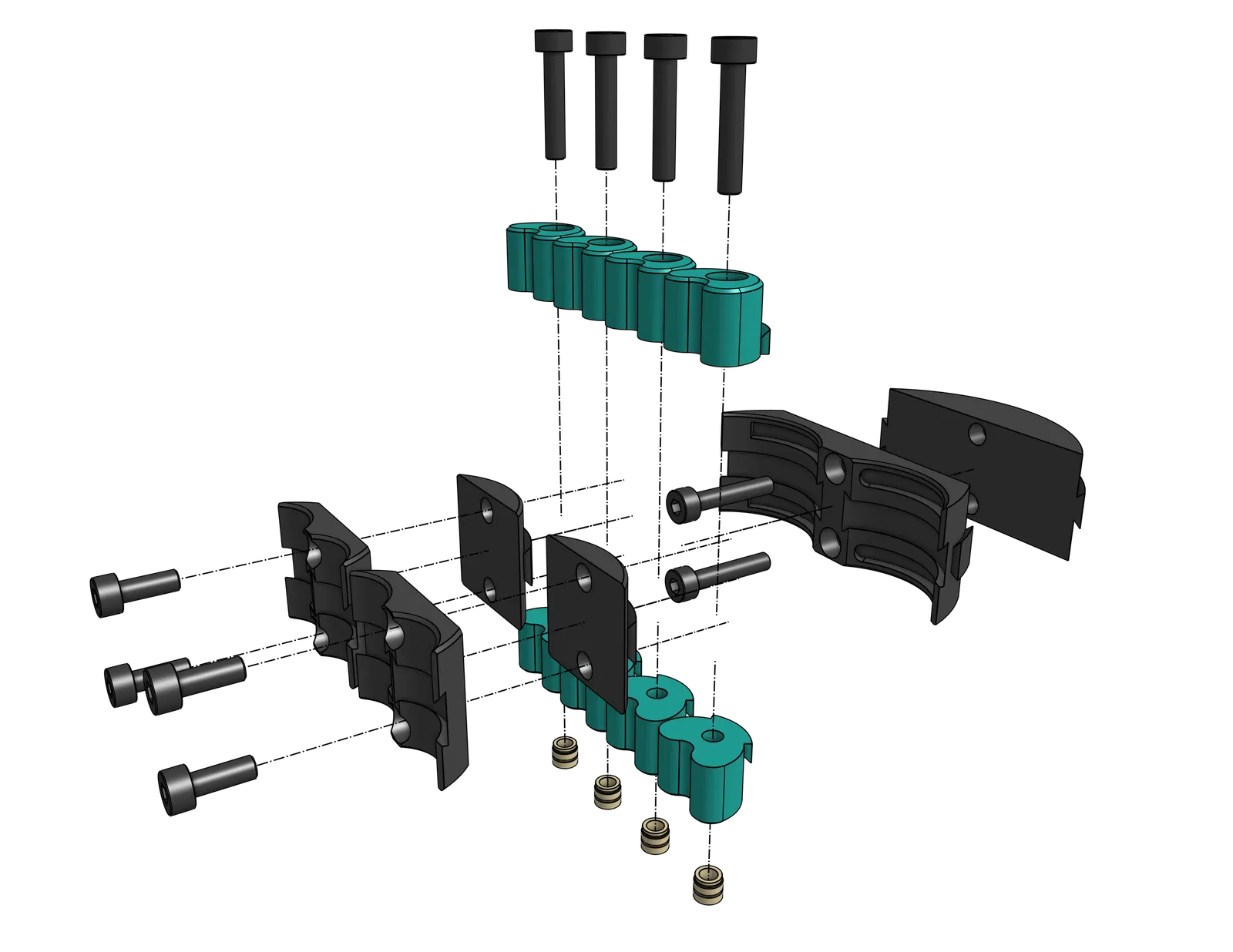

Fractal Jaw (1 set of 2)

Mấy cái này cũng không có gì nhiều, tui xem video của TT (link ở trên) và học cách làm. Khó khăn là thu nhỏ nó lại nhiều như vậy nhưng cuối cùng tui cũng có được 60mm hành trình và cái vise hoạt động ngon lành. Dùng mỡ cũng giúp ích ở đây.

BOM (for one set - you need 2!!)

Part

Qty

Description

fractal_B1

1

Printable, 0.12 Layer Height

fractal_B2

1

Printable, 0.12 Layer Height

fractal_C1

2

Printable, 0.12 Layer Height

fractal_C2

2

Printable, 0.12 Layer Height

fractal_D1

4

Printable, 0.12 Layer Height

fractal_D2

4

Printable, 0.12 Layer Height

M3 8mm Bolt

4

M3 16mm Bolt

6

heat_insert_M3xD4.6xL4.0

4

Printing

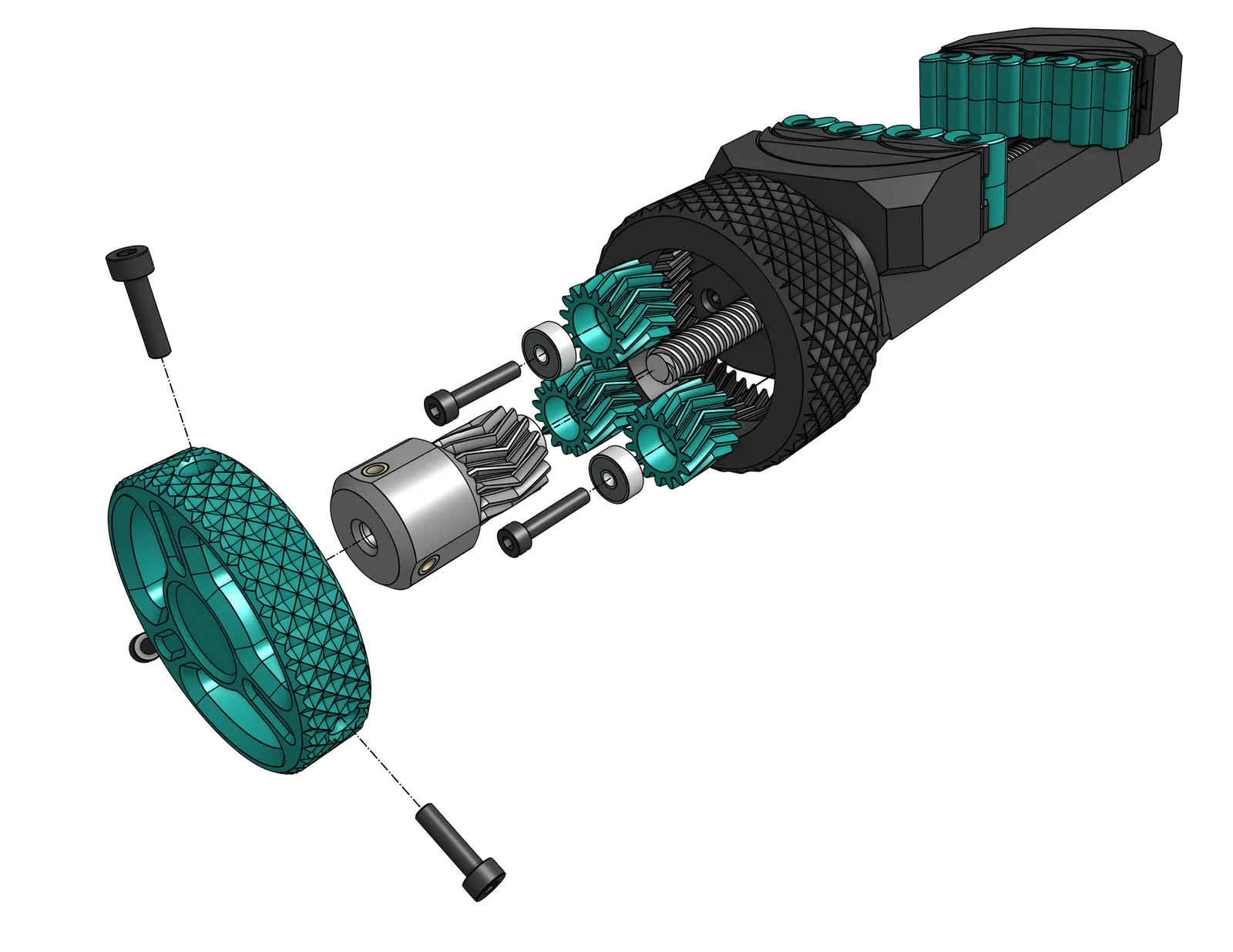

Vise Gear Interface

Cái này hay nè, cho phép bạn kẹp hàm với tỉ số truyền 3:1 hoặc 1:1 bằng cách sử dụng bánh xe này hoặc bánh xe kia. Lại có thể dùng mỡ ở đây. Khó in - xem hướng dẫn nha. TUYỆT ĐỐI KHÔNG siết quá chặt bu lông M3 đi vào vòng bi.

Part

Qty

Description

spur_gear_planet_15t

3

Printable

spur_gear_ring_45t

1

Printable

spur_gear_sun_15t

1

Printable

vise_gearbox_reverse_wheel

1

Printable

vise_gearbox_interface

1

Printable

623 Bearing

3

M3 12mm Bolt

3

M3 16mm Bolt

3

heat_insert_M3xD4.6xL4.0

6

Printing

Bộ bánh răng hành tinh phải được in trong một lần in vì các bánh răng hình xương cá sẽ không lắp ráp được sau đó.

Có ba lựa chọn:

1. Đảm bảo tải 5 tệp dưới dạng một đối tượng có nhiều bộ phận để giữ nguyên vị trí các bộ phận khi in.
2. Chỉ tải tệp GROUP và đảm bảo slicer của bạn không làm dính các bánh răng vào nhau.
3. Sử dụng phiên bản SIMPLE - nó ít thú vị hơn nhưng sẽ hoạt động với mọi người.

Đừng quên hai bộ phận còn lại.

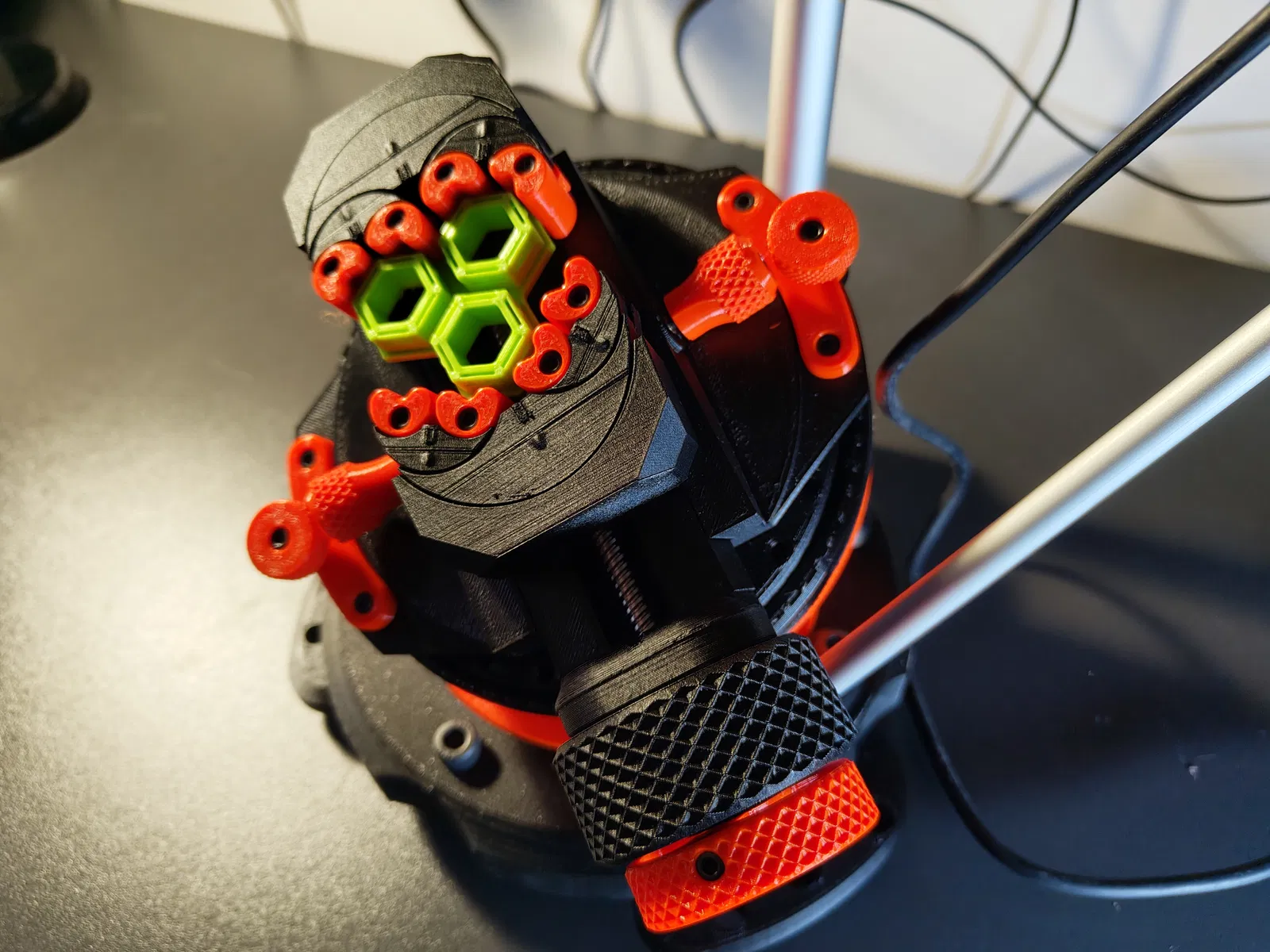

Fractal Vise

Bây giờ sử dụng hai cụm lắp ráp ở trên, bạn có thể dựng cái vise.

BOM

Part

Qty

Description

fractal_jaw_mount_moving

1

Printable, 0.12 Layer Height

fractal_jaw_mount_fixed

1

Printable, 0.12 Layer Height

vise_body

1

Printable

Lead Screw (square thread, 4 start)

175mm

M3 12mm Bolt

1

M3 35mm Bolt

4

heat_insert_M3xD4.6xL4.0

5

Printing

FULL Bill Of Materials

Part

Qty

Description

ball_main_shell

1

Printable

o_ball_top

1

Printable

concrete_interface

1

Printable
Top and bottom shell layers: 0, 10% infill Rectilinear

lazy_susan_cage

1

Printable

lazy_susan_peg

30

Printable
print them standing up, use brim in need be

top_lazy_susan

1

Printable

lazy_susan_top

1

Printable

spur_gear_planet_15t

3

Printable

spur_gear_ring_45t

1

Printable

vise_gearbox_interface

1

Printable

spur_gear_sun_15t

1

Printable

vise_gearbox_reverse_wheel

1

Printable

vise_body

1

Printable

fractal_jaw_mount_fixed

1

Printable, 0.12 Layer Height

fractal_jaw_mount_moving

1

Printable, 0.12 Layer Height

fractal_B1

2

Printable, 0.12 Layer Height

fractal_B2

2

Printable, 0.12 Layer Height

fractal_C1

4

Printable, 0.12 Layer Height

fractal_C2

4

Printable, 0.12 Layer Height

fractal_D1

8

Printable, 0.12 Layer Height

fractal_D2

8

Printable, 0.12 Layer Height

dove_tail_v2

1

Printable

vise_adaptor_plate_v2

1

Printable

knob

2

Printable

vise_break

2

Printable

big_knob

2

Printable

large_inner_base

1

Printable

tpu_ring

1

Printable

o_base_cover

1

Printable

back_pipe_base_20fi

1

Printable

back_pipe_hander_20fi

1

Printable

gridfinity_shelf_5mm

1

Printable

back_iron_holder_a

1

Printable

back_iron_holder_b

1

Printable

bottom_case_cover

4

Printable

o_bottom_left_spacer

1

Printable

o_bottom_right_spacer

1

Printable

o_upper_left_spacer

1

Printable

o_upper_right_spacer

1

Printable

o_bottom_back_spacer

1

Printable

foot

4

Printable

M8_coupler_24mm

17

DIN 912 M8 65 mm

1

DIN 912 M8 10 mm

12

heat_insert_M3xD4.6xL4.0

71

bearing 623

3

DIN 912 M3 16 mm

15

DIN 912 M3 12 mm

8

DIN 912 M3 8 mm

12

Lead screw (4 start) 175mm

1

DIN 912 M3 35 mm

6

DIN 912 M3 25 mm

2

pipe_20fi

1

DIN 912 M8 25 mm

13

DIN 912 M5 20 mm

6

M5 Hex nut Nyloc

6
