Giá đỡ router cho mộng rời 5mm sử dụng DeWalt DCW604

Tôi muốn một jig để sử dụng với máy router cầm tay DeWalt DCW604 của mình, để có thể tạo ra các mối nối tenon nổi hoặc lỏng (tương tự như công cụ Festool Domino).

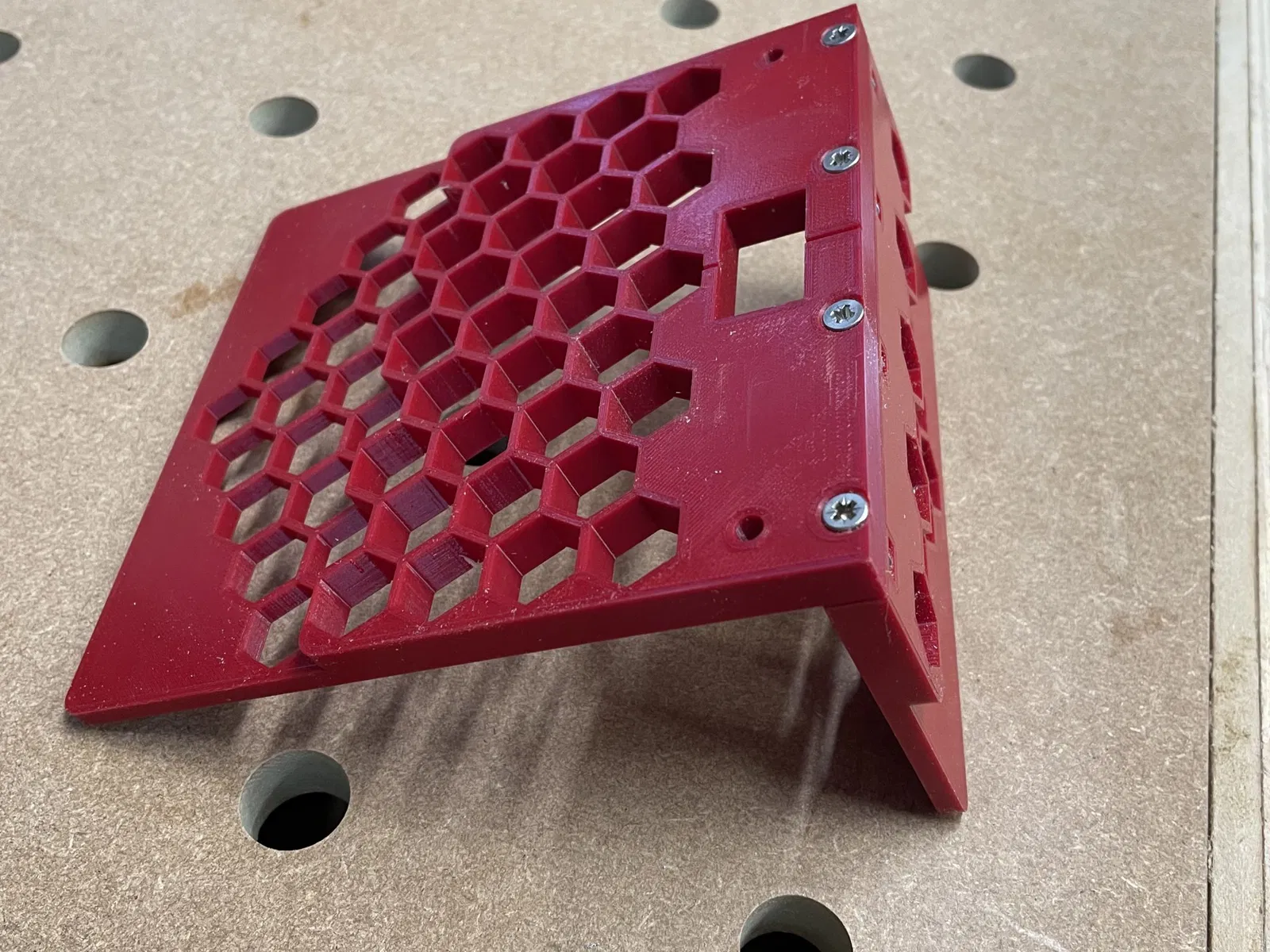

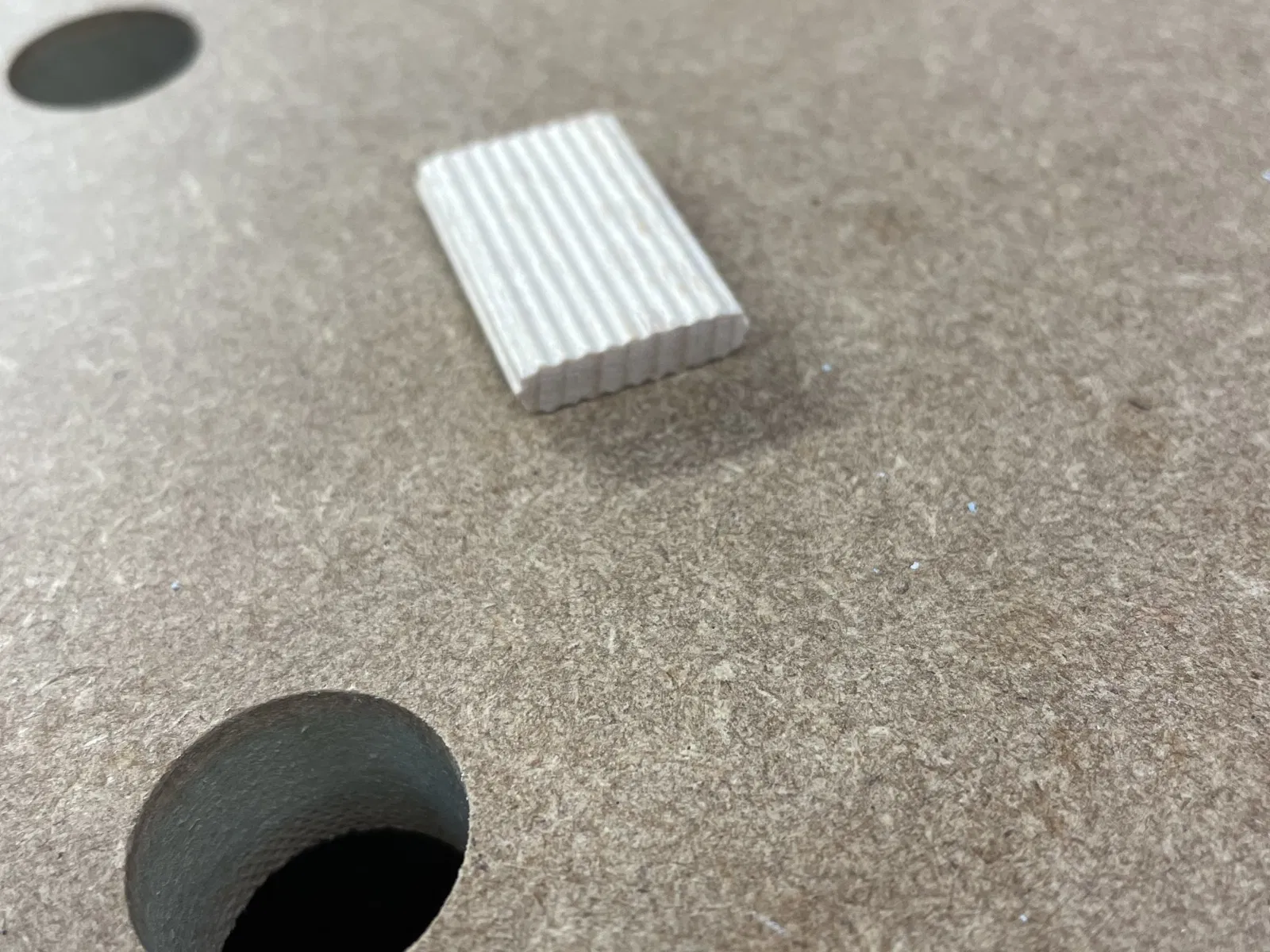

Máy router của tôi đi kèm với một vòng cổ 17mm, vì vậy tôi đã làm jig để phù hợp với kích thước đó, và để chèn các tenon 5mm (có sẵn trên Amazon - https://amzn.eu/d/40mRWhv). Tôi đã sử dụng một mũi khoan xoắn 5mm trong máy router để cắt các rãnh. Mũi khoan chưa cắt giữ cho rãnh được sạch sẽ trong khi cắt.

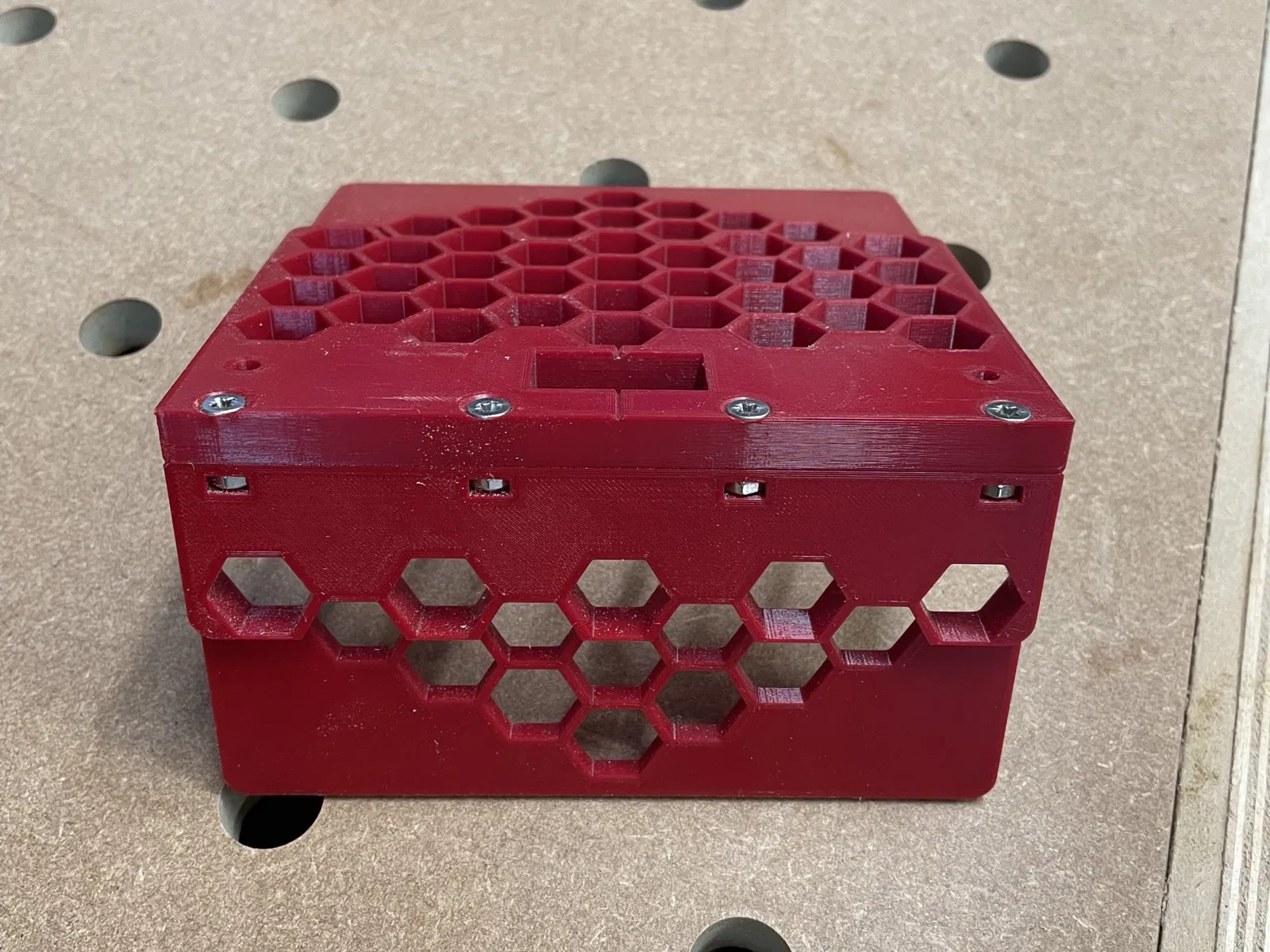

Mô hình yêu cầu 4 vít máy M5 có đầu chìm với các đai ốc phù hợp, để giữ jig lại với nhau. Tôi muốn làm nó để có thể tháo rời, và vừa vặn trong hộp máy router nếu cần.

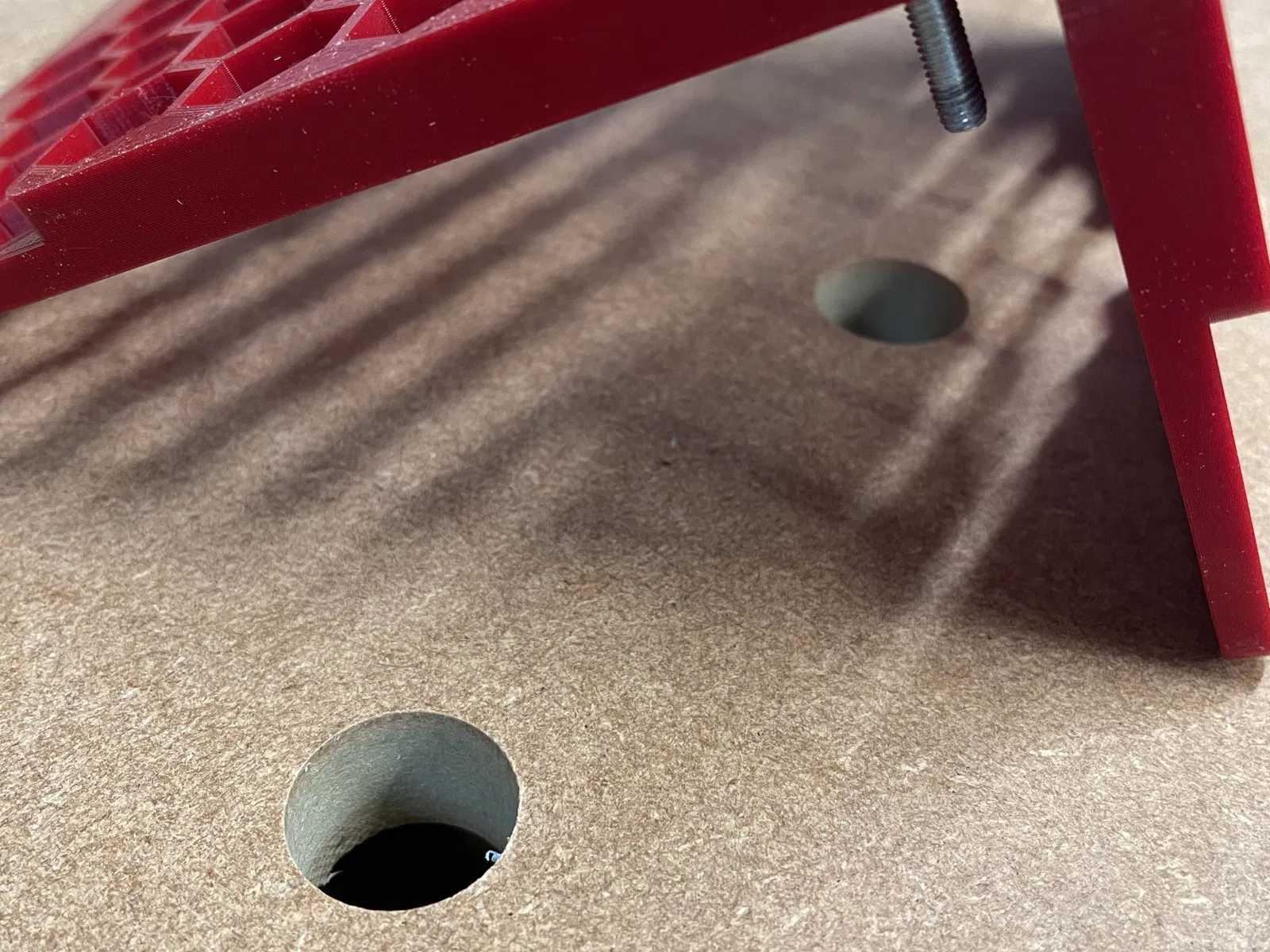

Tôi cũng sử dụng một vít máy M5 có đầu phẳng như một chốt định vị. Có các lỗ ở hai bên jig, để tạo khoảng cách đều đặn từ mỗi đầu của vật liệu. Điều này có thể được điều chỉnh để sử dụng với cùng một vít chìm, điều này sẽ cho phép chúng giữ nguyên vị trí trong khi khoan. Cá nhân tôi thấy dễ hơn khi chỉ căn chỉnh jig, kẹp nó và tháo chốt (mà tôi thấy dễ tháo hơn với đầu phẳng so với việc dùng ngón tay béo của mình trên một vít chìm!), trước khi khoan rãnh.

Đây là mô hình đầu tiên tôi công bố, vì vậy tôi đã cung cấp tệp Fusion 360 (.f3d), nếu bạn có một vòng cổ lớn hơn, và hoan nghênh bất kỳ phiên bản remix nào. Thưởng thức nhé!

Mô hình này được in với độ dày 0.2, với 4 vòng tường, và 60% độ đầy trên máy Prusa Mk3 của tôi.
