Qidi Q2: Bộ chuyển đổi quạt PC 120mm và ống 4 inch

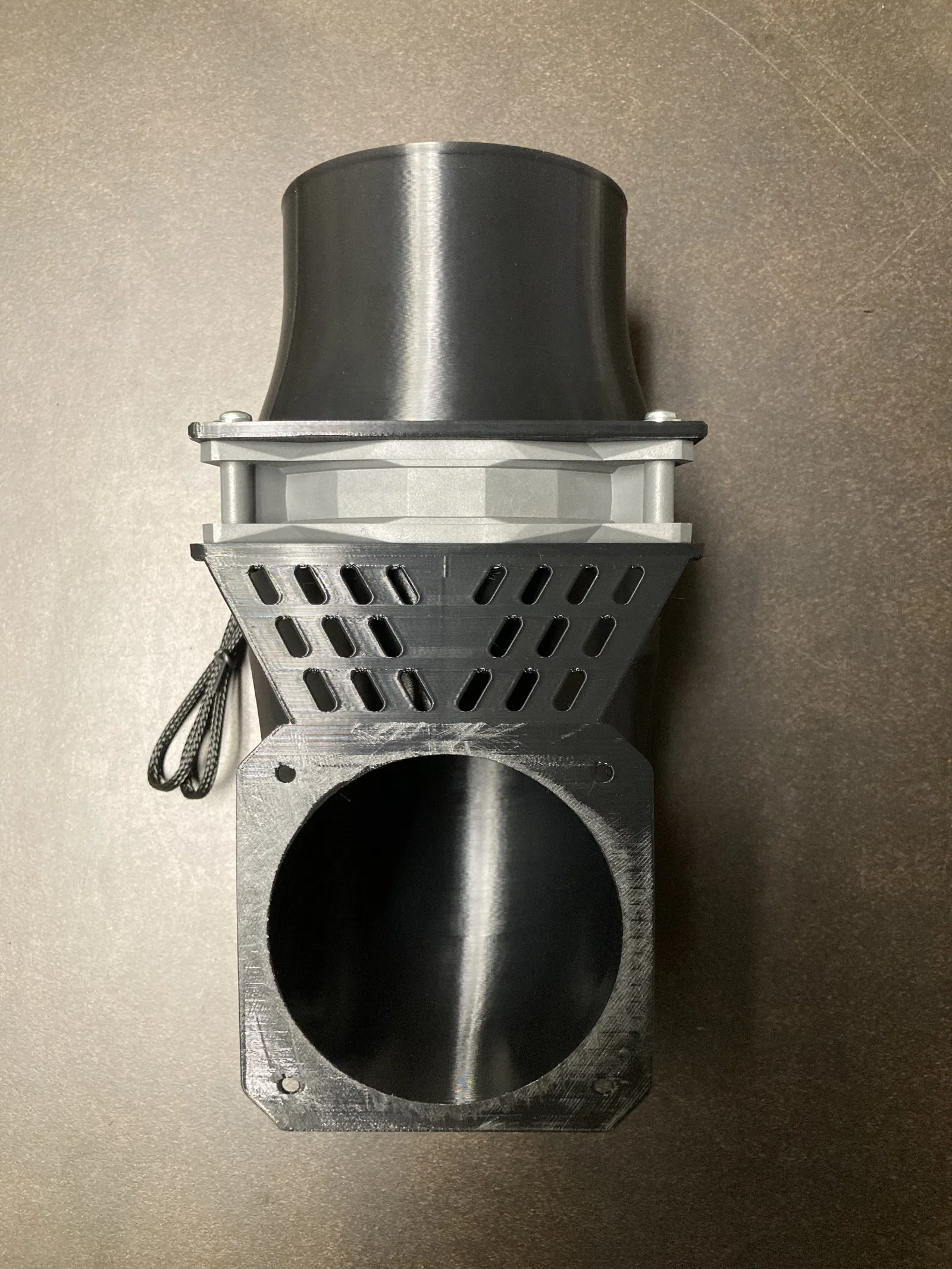

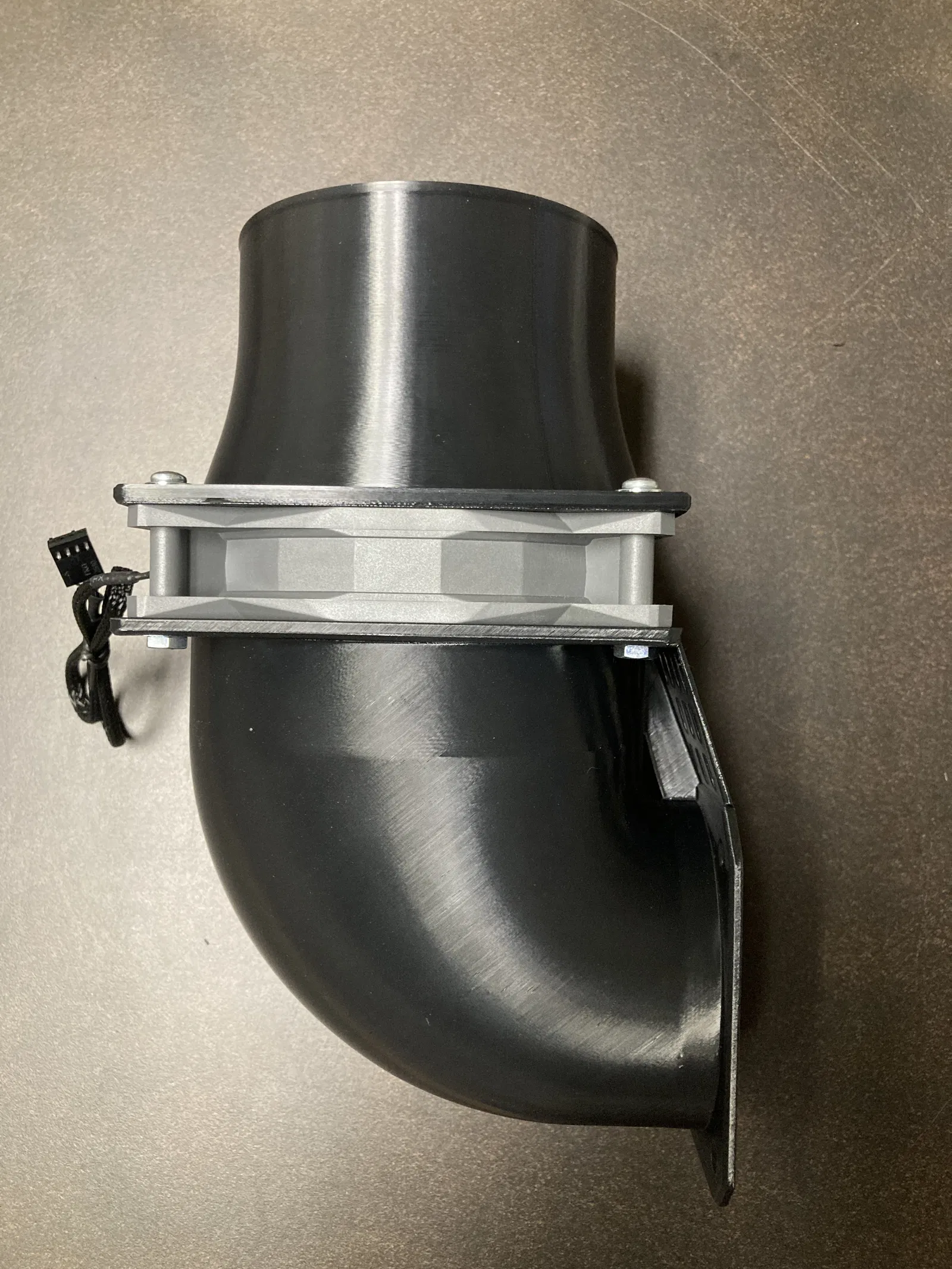

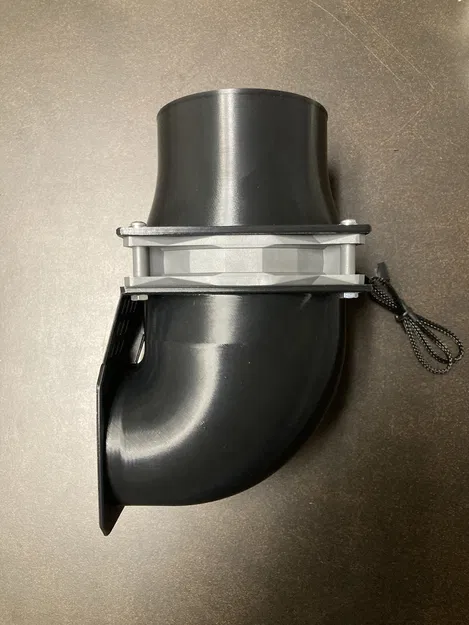

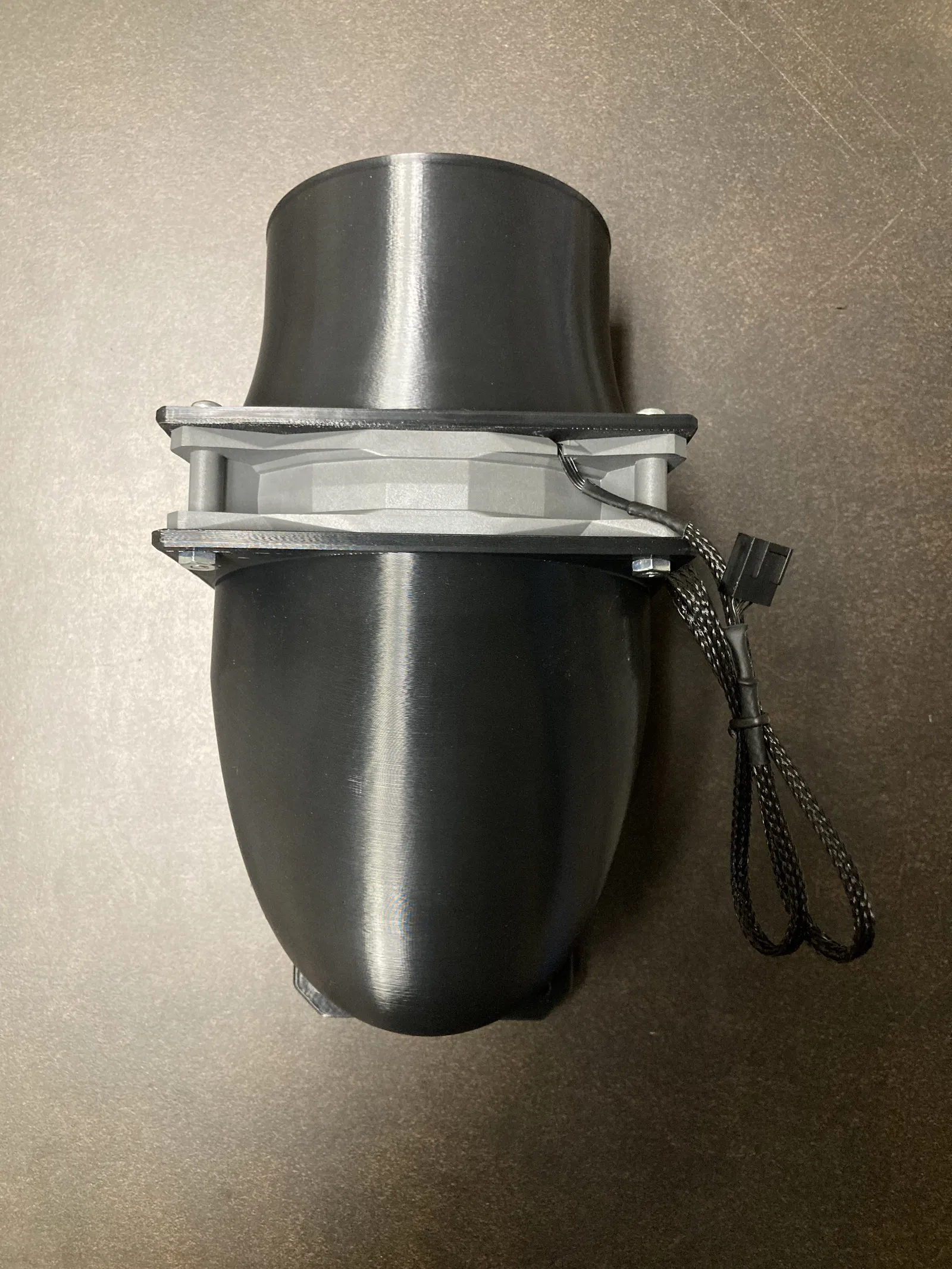

Sau khi tạo một bộ chuyển đổi ống xả tương tự cho Core One, tôi đã quyết định thiết kế một cái cho Qidi Q2 của văn phòng chúng tôi. Bộ chuyển đổi này đưa khí thải từ Qidi Q2 ra quạt thùng máy PC 120mm, với một bộ chuyển đổi khác nối với ống xả 4 inch sẽ được dẫn đến lỗ thông hơi trên mái nhà.

Nếu bạn muốn đặt quạt cách xa máy in hơn, bạn có thể lắp hai mặt bích lại với nhau và nối trực tiếp vào ống xả 4 inch. Nếu làm theo cách này, bạn có thể in thêm hai mặt bích thẳng để lắp quạt ở vị trí xa hơn trong đường ống.

Bạn rất có thể sẽ cần lắp quạt về phía bên phải của máy in hoặc hướng xuống dưới (nếu nó treo ra khỏi mặt bàn) để nó không cản trở ống thải hoặc nắp kính trong quá trình sử dụng. Tôi đã thử nghiệm cái của mình ở bên trái để xem ống thải có thông thoáng không, và mặc dù nó thông thoáng với ống thải, nhưng nó lại quá gần vị trí lắp cuộn dây OEM. Hiện tại, tôi đã định tuyến nó sang bên phải và vòng lại bên dưới sang bên trái. Tuy nhiên, tôi sẽ sớm gỡ bỏ giá đỡ cuộn dây và sẽ định hướng lại ống xả sang bên trái, vì đó là nơi đường ống xả của tôi được định tuyến.

Phần cứng cần thiết:

Một quạt thùng máy PC PWM 120mm -- Tôi đã sử dụng một quạt Iceberg Thermal 120mm có lưu lượng cao, khá mạnh (và nặng), được đánh giá ở mức 127 cfm. **Tôi đã tháo các miếng đệm cao su để loại bỏ khe hở. ( https://www.amazon.com/dp/B08XLV8M6T?amp=&= )--

Một bộ điều khiển quạt PWM 4 chân -- Tôi đang sử dụng bộ điều khiển Owl Tree PWM từ Amazon, cấp nguồn từ bộ chuyển đổi tường USB-A tiêu chuẩn. ( https://www.amazon.com/Controller-Splitter-15-18W-1-2-1-5A-Output/dp/B0DPZM7T3Q?sr=8-2 )--

Bốn ốc vít nhỏ để gắn mặt bích vào các lỗ ở mặt sau của máy in. Tôi đã sử dụng một số ốc vít thừa có ren thô [loại cho kim loại tấm hoặc cắt vào nhựa] từ bộ chuyển đổi Prusa của mình. Chúng ăn vào các lỗ nhựa thẳng hàng với quạt xả bên dưới. Mặt bích giữ chắc chắn sau khi lắp đặt.

Tám ốc vít thùng máy PC tiêu chuẩn (hoặc bốn ốc vít ren máy dài hơn kèm đai ốc) để kẹp quạt giữa hai mặt bích. --Tôi đã sử dụng ốc vít 6-32 x 1.5" với vòng đệm phẳng ở phía đầu, chúng vừa vặn hoàn hảo.--

Lưu ý khi in:

Vật liệu - Tôi đã sử dụng VoxelPETG+, nó đã in rất đẹp trên Q2.

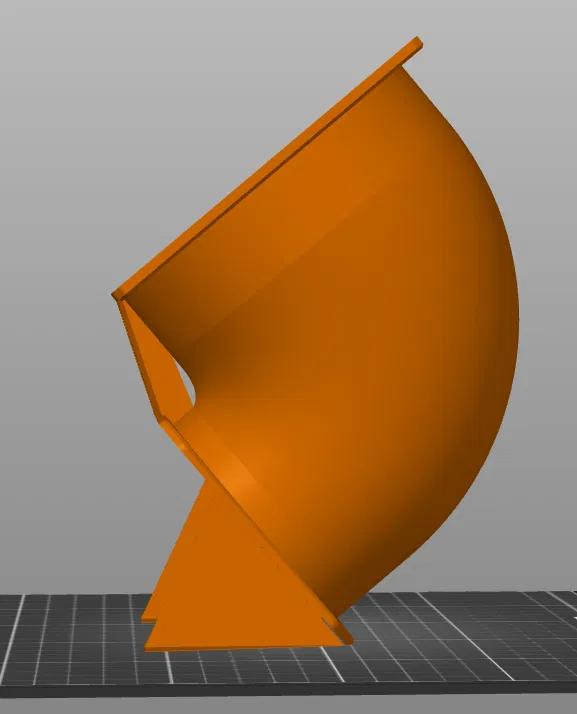

Hướng in - Bạn sẽ cần định hướng lại mô hình góc 90 độ lớn hơn để nó nằm trên các chân đỡ đã được mô phỏng. Điều này đặt mặt bích nhỏ hơn ở góc 50 độ so với bàn in, và cho phép bạn in toàn bộ mô hình chỉ với một chút hỗ trợ ở vòm trên của lỗ nhỏ hơn. Đặt ngưỡng nhô ra là 30 trong slicer và đặt các khối chặn hỗ trợ trên đỉnh của tất cả các lỗ trên cả hai mặt bích và bộ phận kết nối giữa các mặt bích. Bộ phận kết nối này được sử dụng để tránh cần hỗ trợ có thể phá vỡ cho mặt bích lớn hơn. Bộ phận nối quạt 120mm với ống 4" được in phẳng trên bề mặt mặt bích của nó.

Bộ sửa đổi - Cân nhắc thêm nhiều lớp viền HOẶC bộ sửa đổi 100% độ điền đầy tại các lỗ vít để việc siết chặt các mặt bích với nhau sẽ không làm nát độ điền đầy của các mặt bích.

*Như mọi khi với các mô hình có hình dạng hữu cơ, tôi RẤT khuyến khích tải xuống các tệp .STEP thay vì .STL, vì chúng có xu hướng giữ được các đường cong mượt mà của chúng. Fusion360 có xu hướng đơn giản hóa các tệp .STL một chút khiến chúng bị chia thành các hình tròn có mặt phẳng khi đưa vào slicer. Tôi đã bao gồm STL ở đây để bạn có thể mở chúng trong trình xem mô hình, điều này không hoạt động đối với tệp .STEP.
