Dây xích cáp cho Longer LK4 Pro - Phần A

Đây là phần B nè:

Đây là bản remix từ mấy mẫu này: #1, #2, #3

Cái tui có sửa đổi:

• cableChainLongerAdapt_ExtruderSide Mod Right:

  • Từ cableChainLongerAdapt_ExtruderSide.stl
    • Sửa lỗi mesh vertices

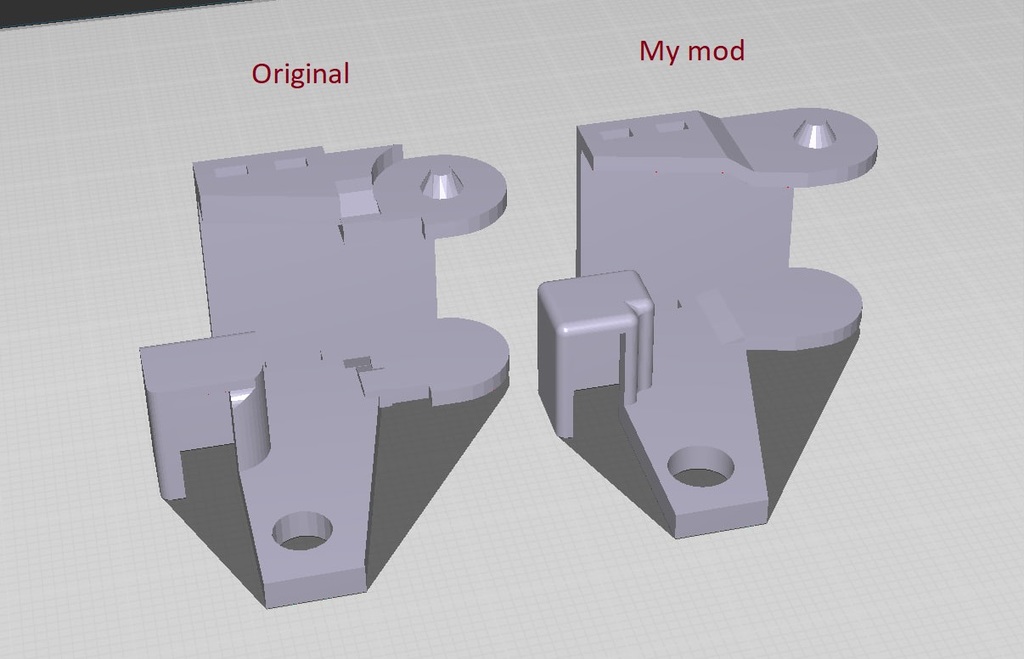

    • Làm đơn giản mesh (coi hình nha)
    • Làm lỗ rộng hơn để siết ốc cho dễ

• cableChain_XendCover Mod:

  • Từ cableChain_XendCover.stl

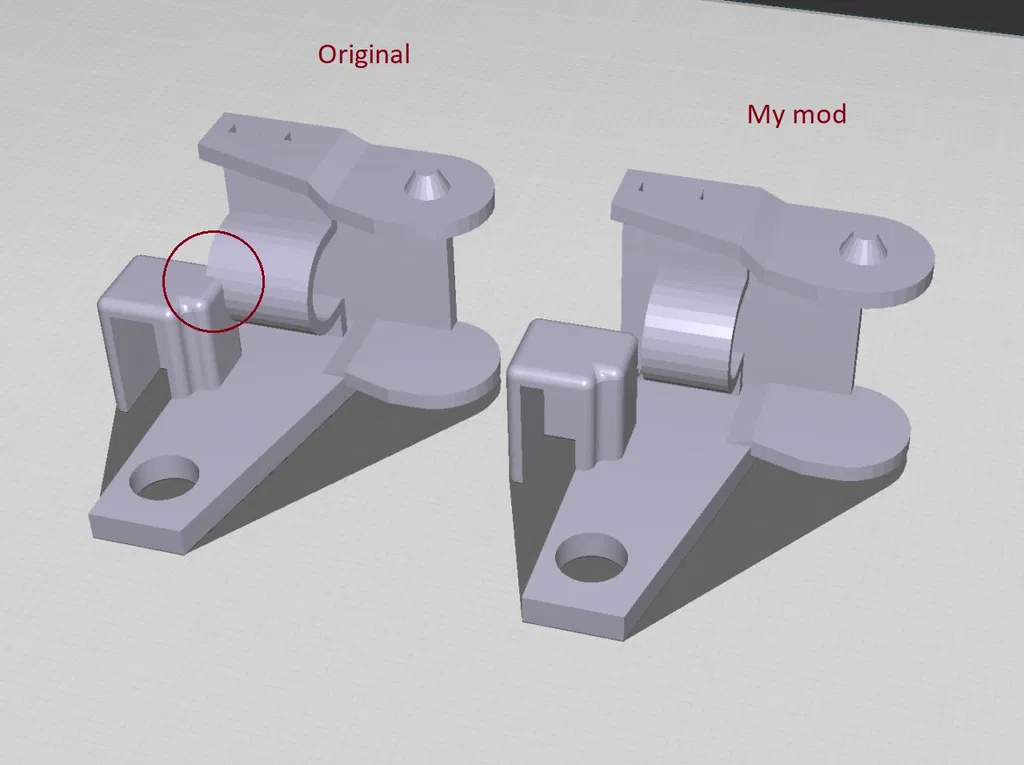

    • Làm cái band khít hơn vì nó bị cạ với cableChainLongerAdapt_ExtruderSide (coi hình)

• cableChain_link_v3 Mod:

  • Từ cableChain_link_v3.stl
    • Sửa lỗi mesh vertices
    • Tăng độ khít của cableChain_linkCover_v2

• Hot-end-side-link_v8 Mod:

  • Từ Hot-end-side-link_v8.stl
    • Sửa lỗi mesh vertices
    • Dịch trục qua phải cho dễ luồn dây cáp
    • Làm mấy cái mount dày hơn cho đỡ gãy
    • Lấp cái tổ ong cho đỡ tốn filament

Bộ phận đã in:

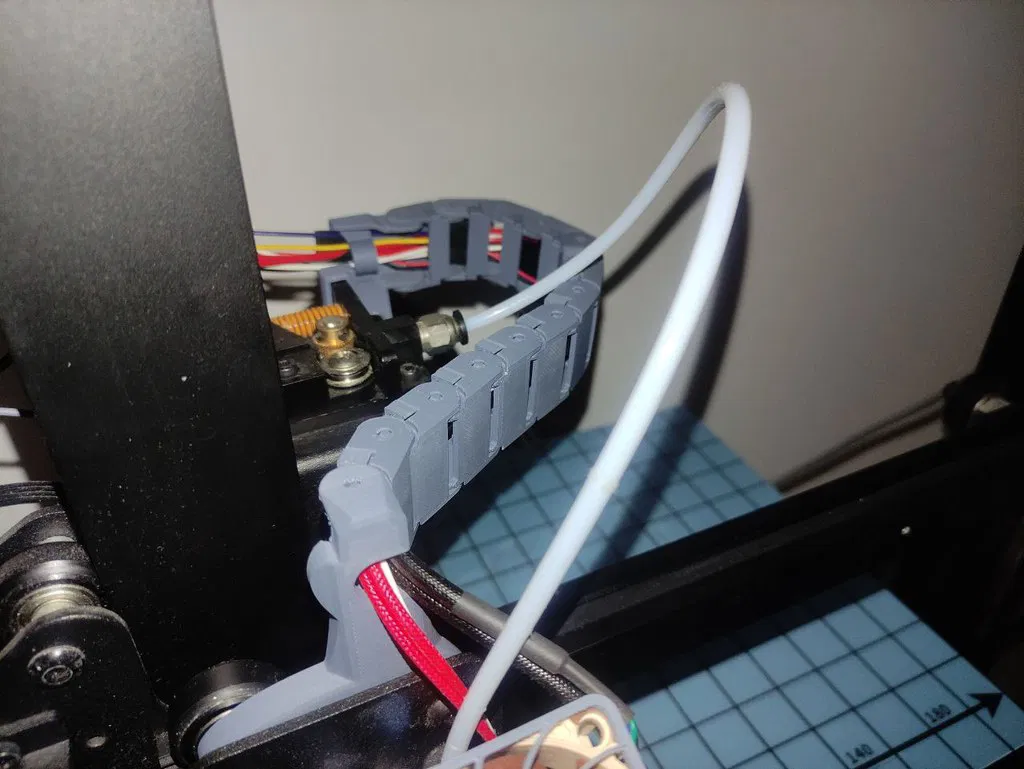

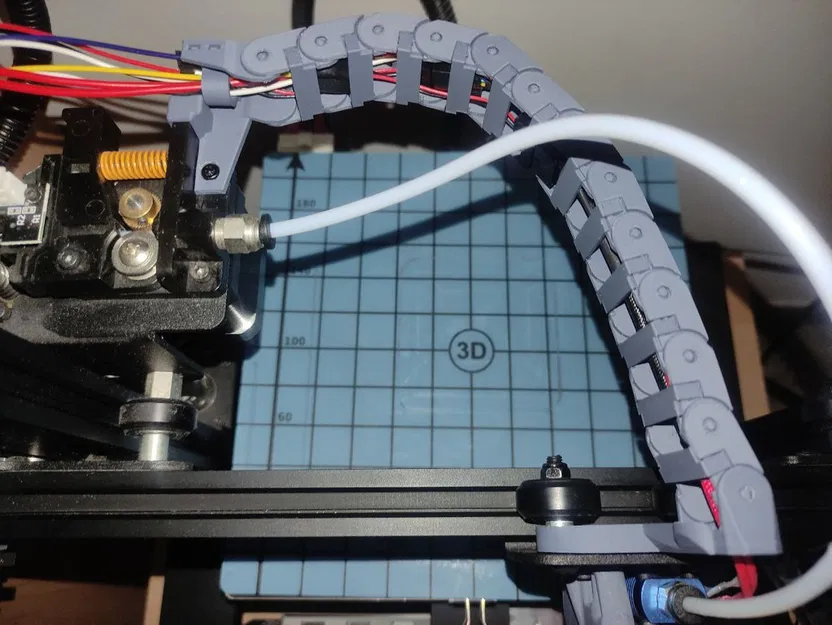

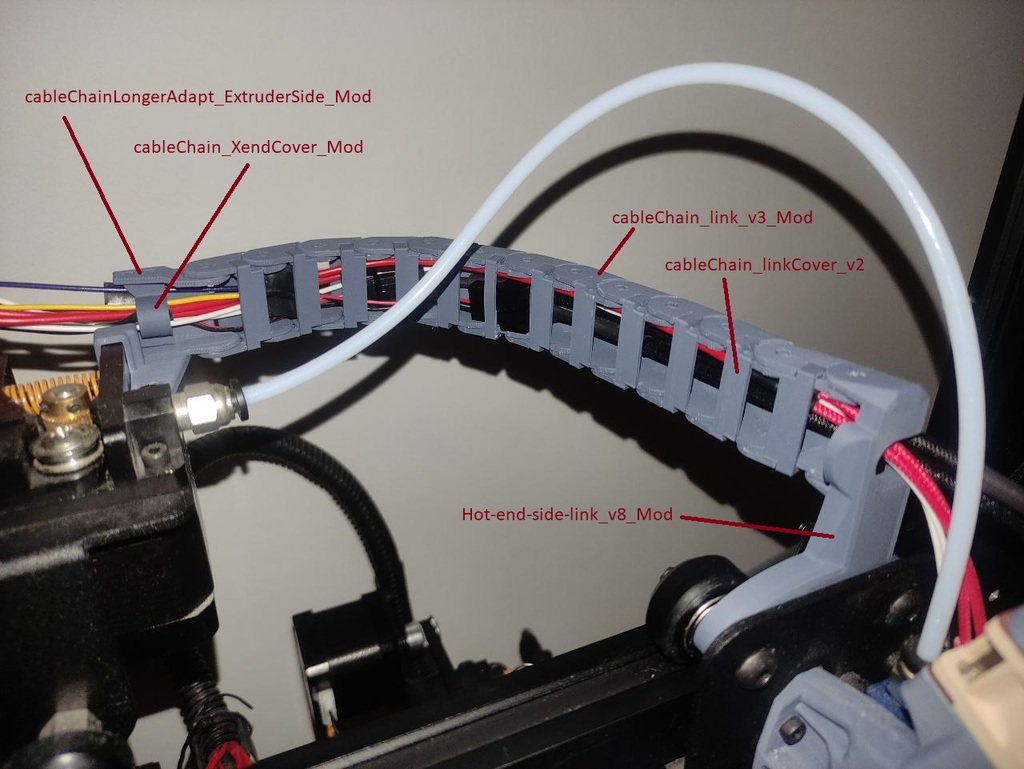

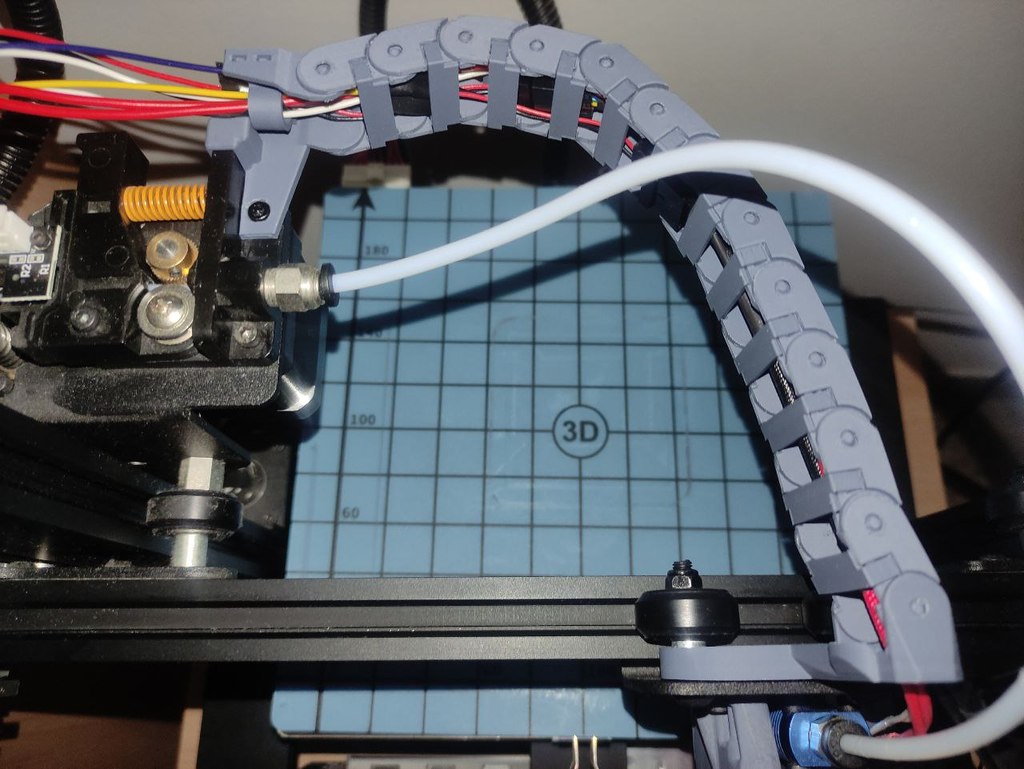

Cho cái Longer LK4 Pro của tui, tui đã in và xài (coi hình nha):

cableChainLongerAdapt_ExtruderSide Mod Right

x1

cableChain_XendCover Mod

x1

cableChain_link_v3 Mod

x12

Hot-end-side-link_v8 Mod

x1

cableChain_linkCover_v2 (bản gốc từ đây)

x12

Cách in:

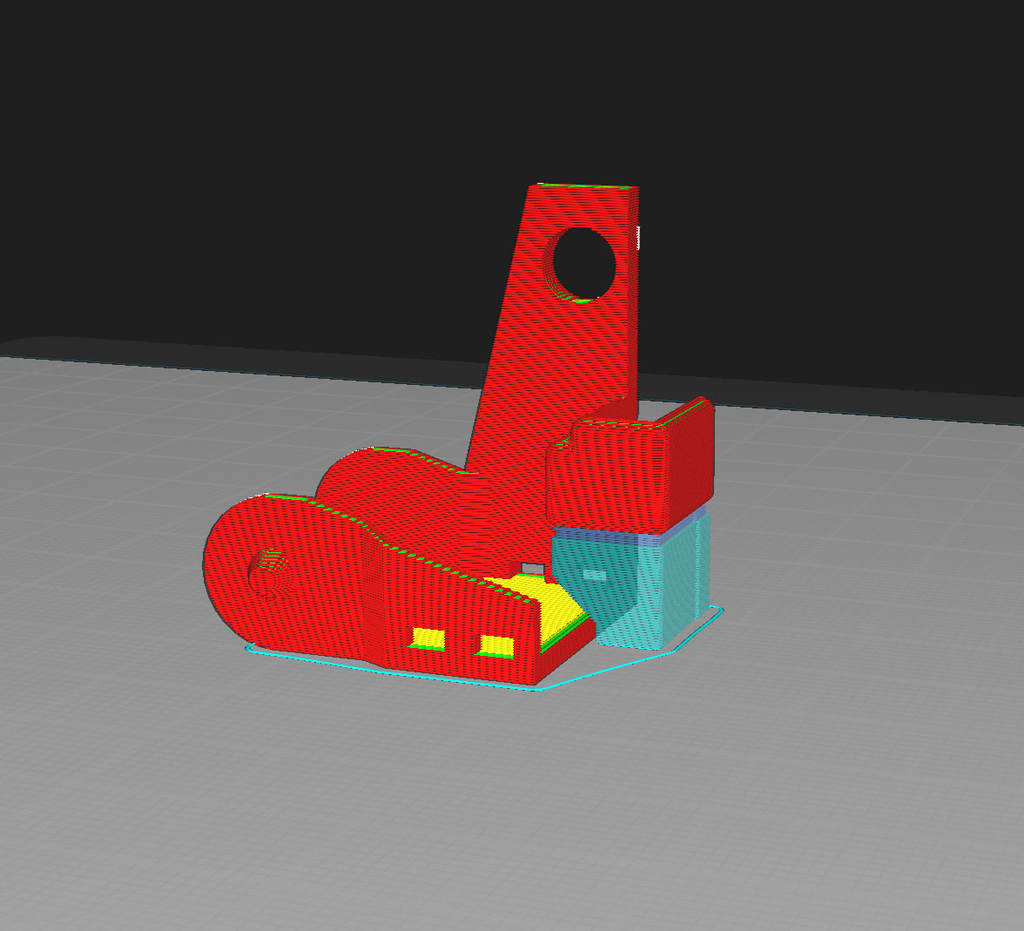

Tui in theo hướng của file, tất cả đều không cần support ngoại trừ cableChainLongerAdapt_ExtruderSide_Mod Right (coi hình)

Cài đặt in

• Máy in: Longer LK4 Pro
• Support: Không
• Infill: 20%
• Filament: eSun PLA Matte grey

Cách tui thiết kế

Tui dùng Blender
