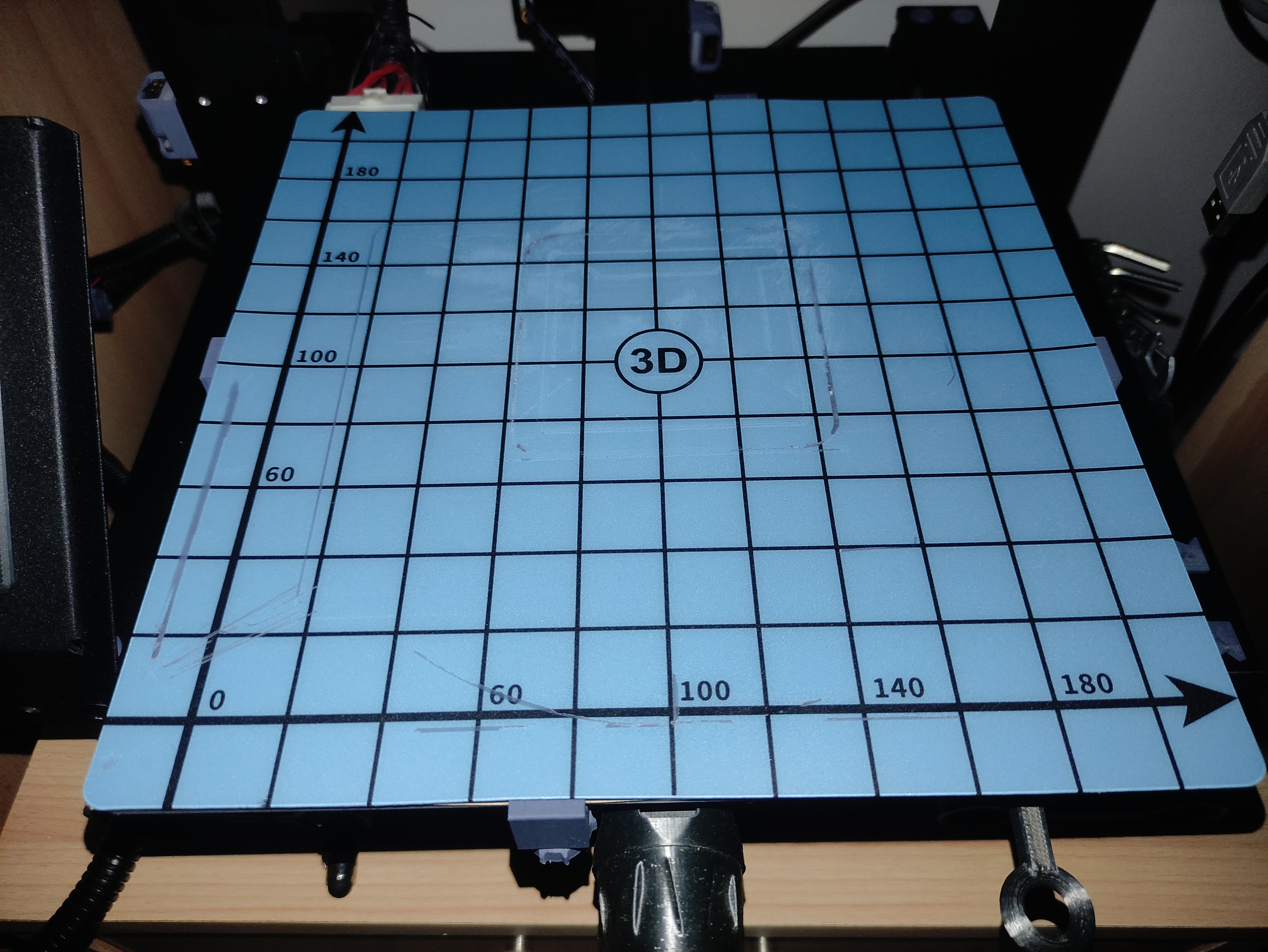

Kẹp Giường In 3D Hoàn Toàn Cho Tấm Nam Châm
Bản mod này giới thiệu bộ kẹp giường in 3D hoàn toàn, loại bỏ nhu cầu về đai ốc và bu lông kim loại. Nó là bản chỉnh sửa từ các mẫu có sẵn, với những thay đổi đáng kể cho phần bracket, knob và tensioner. Các cải tiến bao gồm việc loại bỏ khe đai ốc, thêm ren tích hợp, điều chỉnh chiều cao và kích thước lỗ, cùng với việc thiết kế lại bu lông để in ngang mạnh mẽ hơn. Hướng dẫn in đơn giản, không cần support, với cài đặt được đề xuất cho máy Longer LK4 Pro và vật liệu PLA.
Mô tả
Đây là bản chỉnh sửa từ các mẫu sau: và #2
Bản mod này tui làm không cần dùng đai ốc với bu lông kim loại mà là in 3D hoàn toàn.
Những gì tui đã sửa đổi:
-

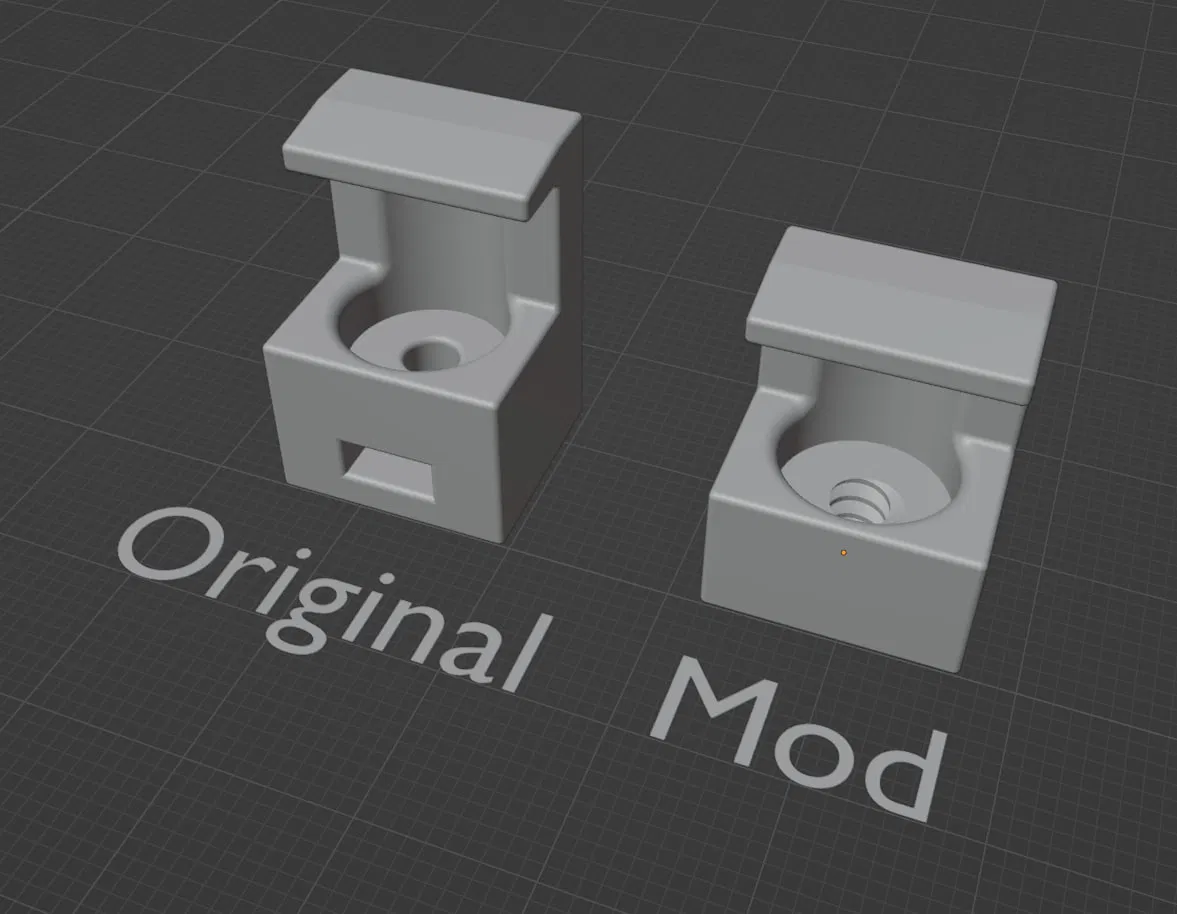

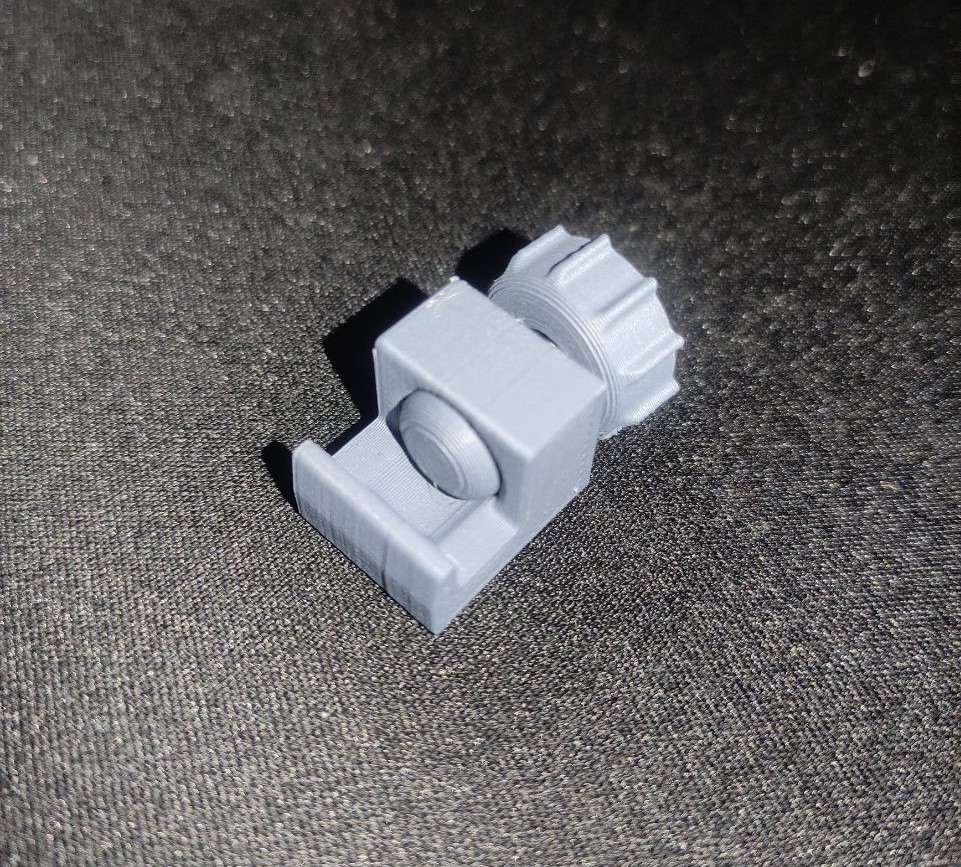

Bracket Small x2 Mod (xem hình):
- Từ và m5-nut-105.stl
- Bỏ khe để nhét đai ốc
- Thêm ren (giống mod Bolt)
- Giảm chiều cao
- Từ và m5-nut-105.stl
-

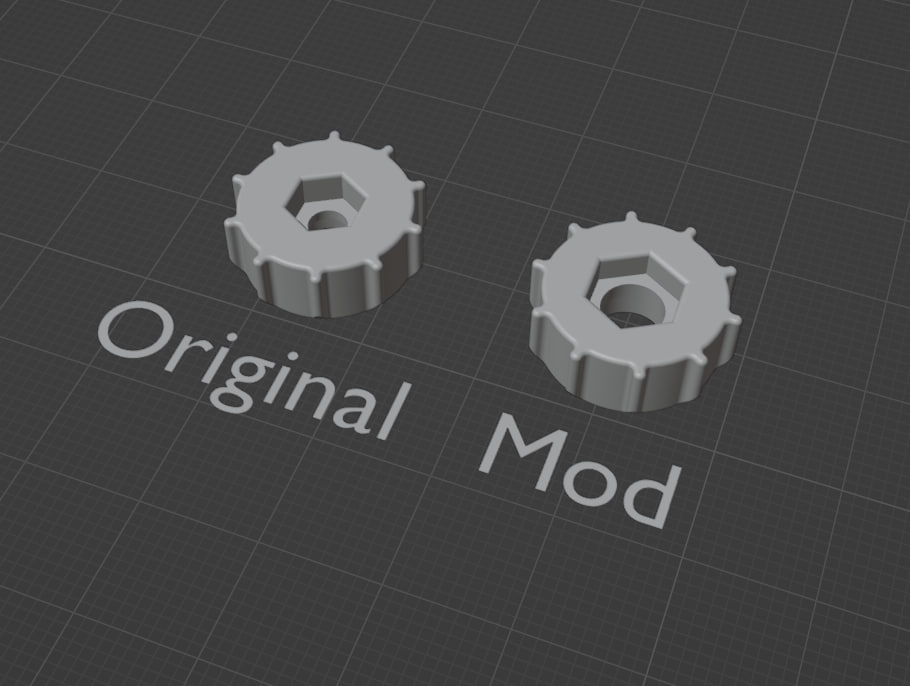

knob_low profile Mod (xem hình):
- Từ
- Làm rộng lỗ và khe cho đầu bu lông
- Từ
-

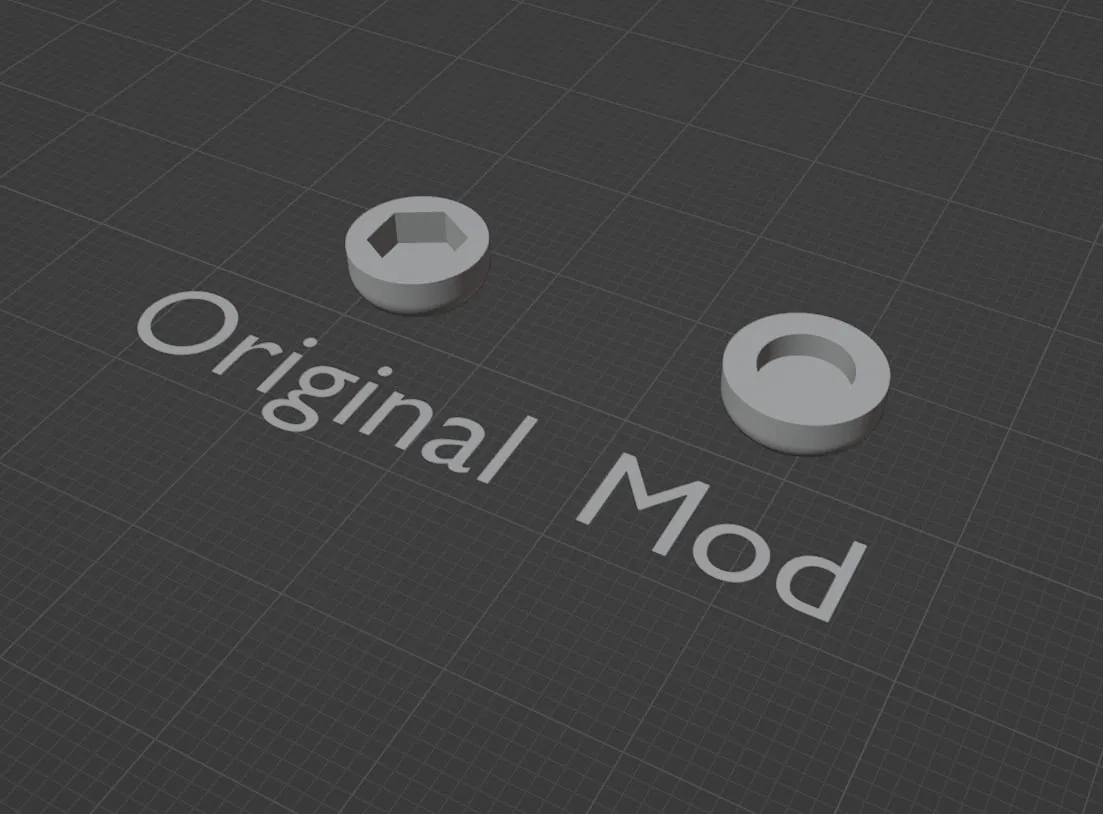

tensioner top Mod (xem hình):
- Từ
- Bo tròn khe đai ốc (giờ không còn xài nữa)
- Phóng to 1.05x
- Từ
-

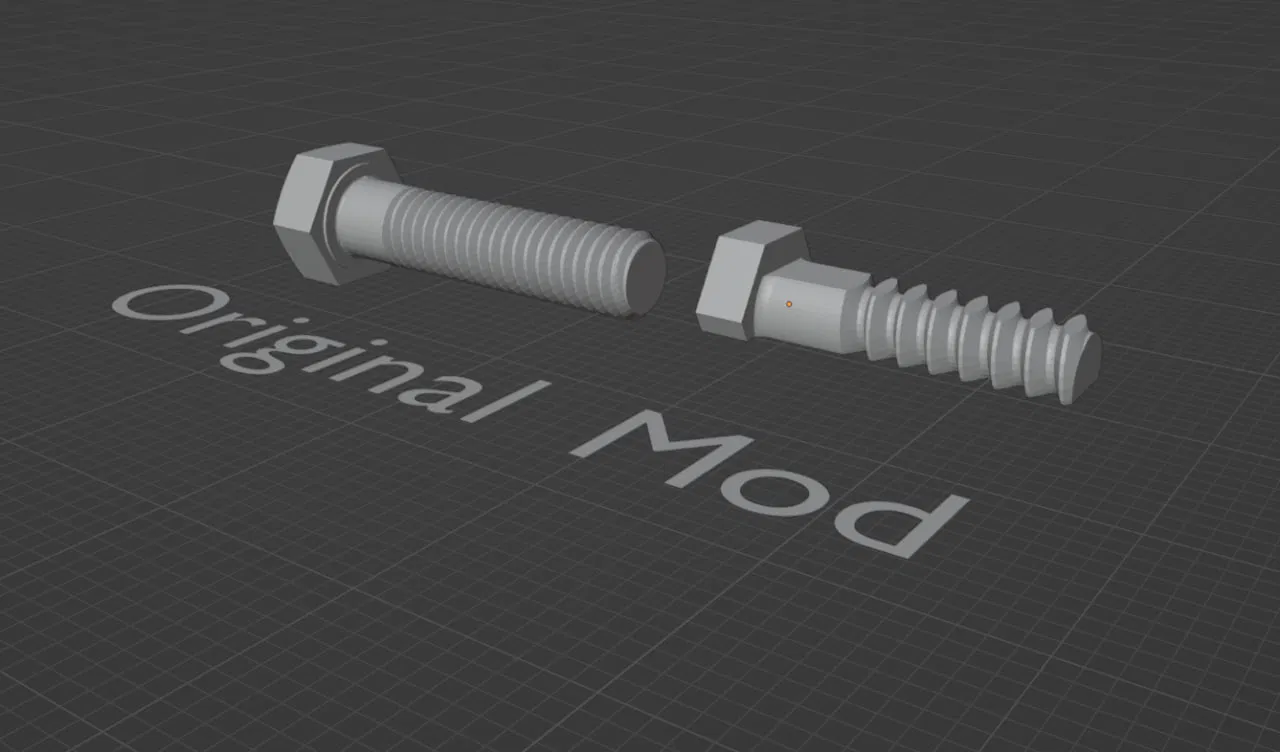

Bolt (xem hình):
- Từ m5-screw-95.stl
- Phóng to chiều dài ren 1.8x
- Phóng to ren trong 0.8x
- Chia đôi
- (Tất cả những mod này giúp bu lông in ngang và làm ren chắc hơn)
- Từ m5-screw-95.stl
Cách in
In như vậy luôn, không cần support
Cài đặt in
- Máy in: Longer LK4 Pro
- Supports: Không
- Infill: 20%
- Filament: eSun PLA Matte grey
Tui thiết kế cái này bằng
Blender
Ủng hộ
Nếu công sức của tui giúp ích được cho bạn, thì mua cho tui ly cà phê nha (tui thích espresso lắm :3). Cảm ơn https://www.paypal.me/MauroTritto
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
