Giá đỡ E3D Hotend cho Anycubic Kobra Max/Plus/Vyper

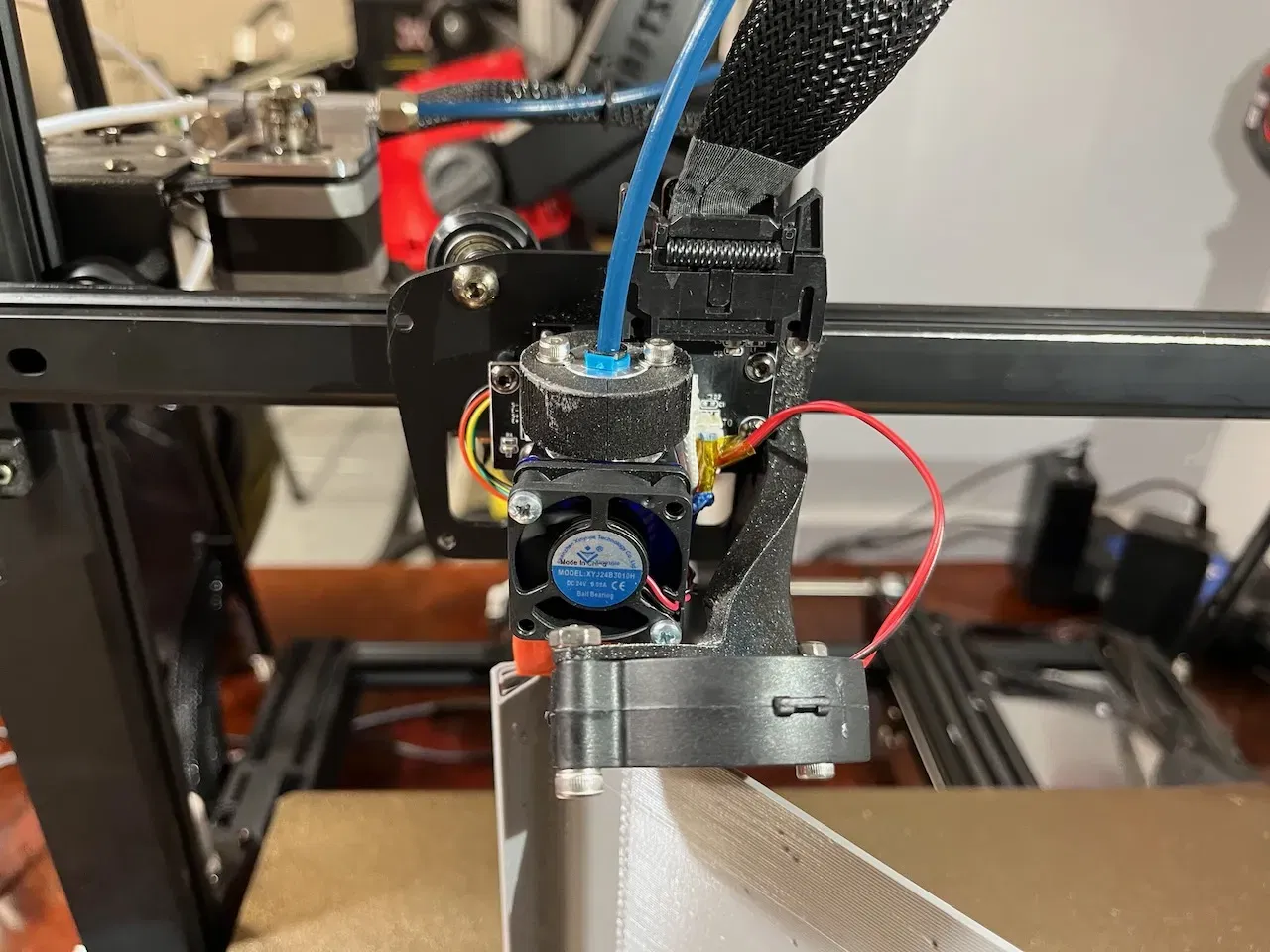

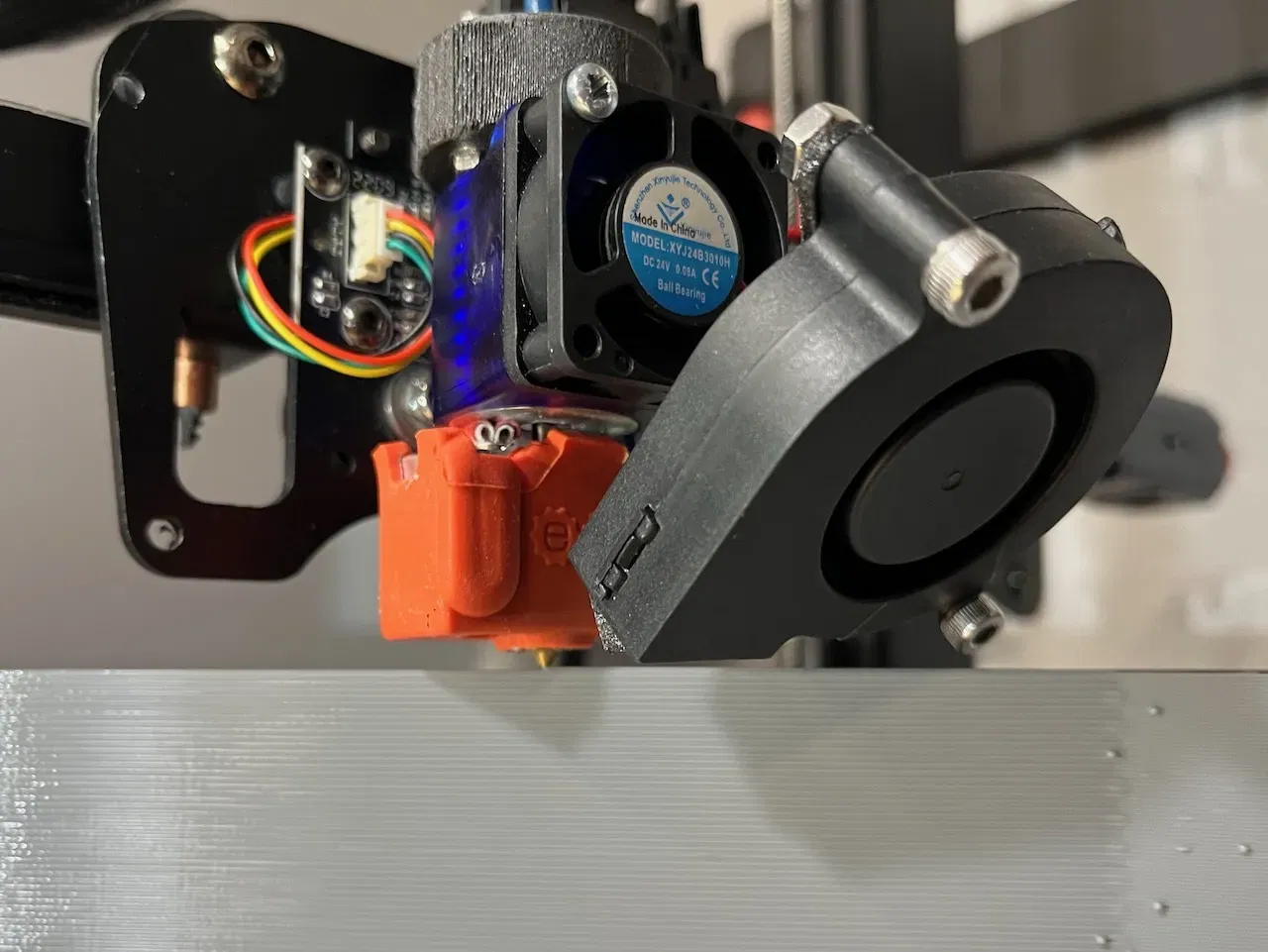

Bộ chuyển đổi cho phép lắp đầu nóng E3D chính hãng trên Kobra Max. Không làm giảm chiều cao in (thậm chí còn thấp hơn so với bộ gốc).

Lắp ráp:

1. In hai nửa kẹp L+R với 100% độ đặc trong PETG hoặc ABS. PLA cũng có thể hoạt động tốt.
2. In hướng dẫn khoan; bất kỳ loại filament nào; 30%+ độ đặc.
3. Khoan MỘT gân trên cùng của bộ tản nhiệt E3D bằng khoan 1/8" hoặc 3mm.
4. Trượt kẹp qua cảm biến biến dạng (cái kẹp đen).
5. Sử dụng 2x bu lông M3x20, đai ốc và vòng đệm để cố định bộ tản nhiệt.
6. In giá đỡ quạt 5015.
7. Gắn giá đỡ quạt bằng cách tái sử dụng bu lông M3x8 từ nắp quạt gốc.
8. Gắn quạt 5015 với 2x bu lông M4x20 và đai ốc.
9. In tấm chắn gió trong PETG/ABS; chèn vào quạt như hình.
10. In điểm dừng Z; gắn bằng bu lông gốc.
11. Kết nối dây.
12. Thực hiện định vị, ABL.
13. Thưởng thức!

Các bộ phận cần thiết:

1. 2x bu lông M3x20 + đai ốc.
2. 4x vòng đệm M3.
3. 2x: bu lông M4x20 + đai ốc.
4. 1x quạt DC 5015 24v.
5. 3x đầu nối JST PH2.0 2 chân (quạt, cảm biến nhiệt độ).
6. 1x đầu nối JST 2.54mm (máy sưởi).

https://www.matterhackers.com/store/l/e3d-volcano-hotend-kit/sk/MQE747LJ (E3D Volcano Hotend - 1.75mm Bowden 24v)

https://www.amazon.com/gp/product/B098KXZNY6 (Bộ vít)

https://www.amazon.com/gp/product/B07DB7DLMM (Quạt DC 5015 Winsinn 24v)

https://www.amazon.com/gp/product/B09DBHG6NW (Đầu nối JST 2.0mm)

https://www.amazon.com/gp/product/B015Y6JOUG (Đầu nối JST 2.54mm)

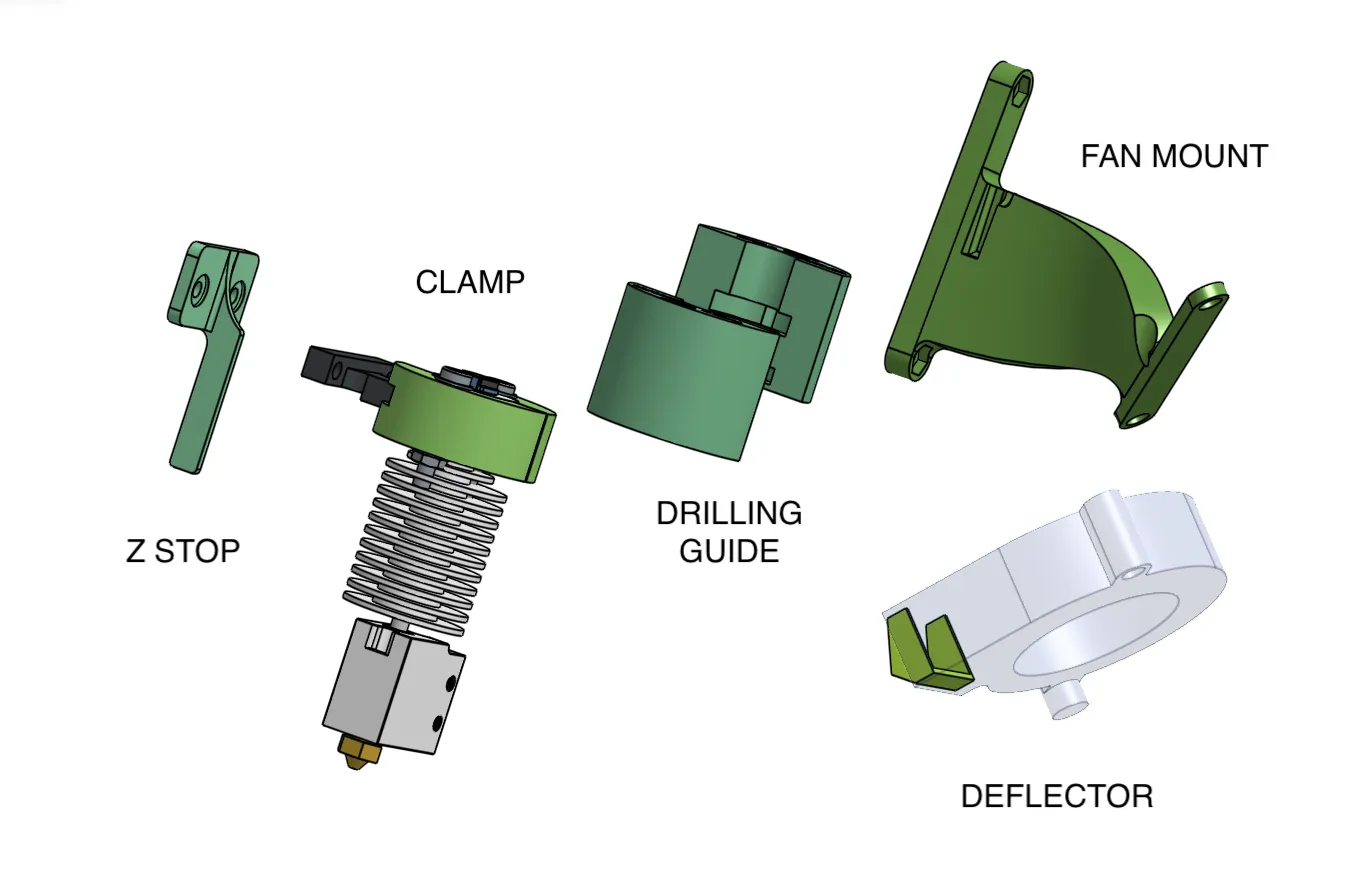

Mô hình CAD Onshape:

https://cad.onshape.com/documents/fc015595be40c9c2a2ebb6ee/w/e8d373444ff50ce9c59b6c04/e/e63173750a1d628b34638bd6
