Giá Đỡ Bình Nước Xe Đạp (Cao) V2

Động lực

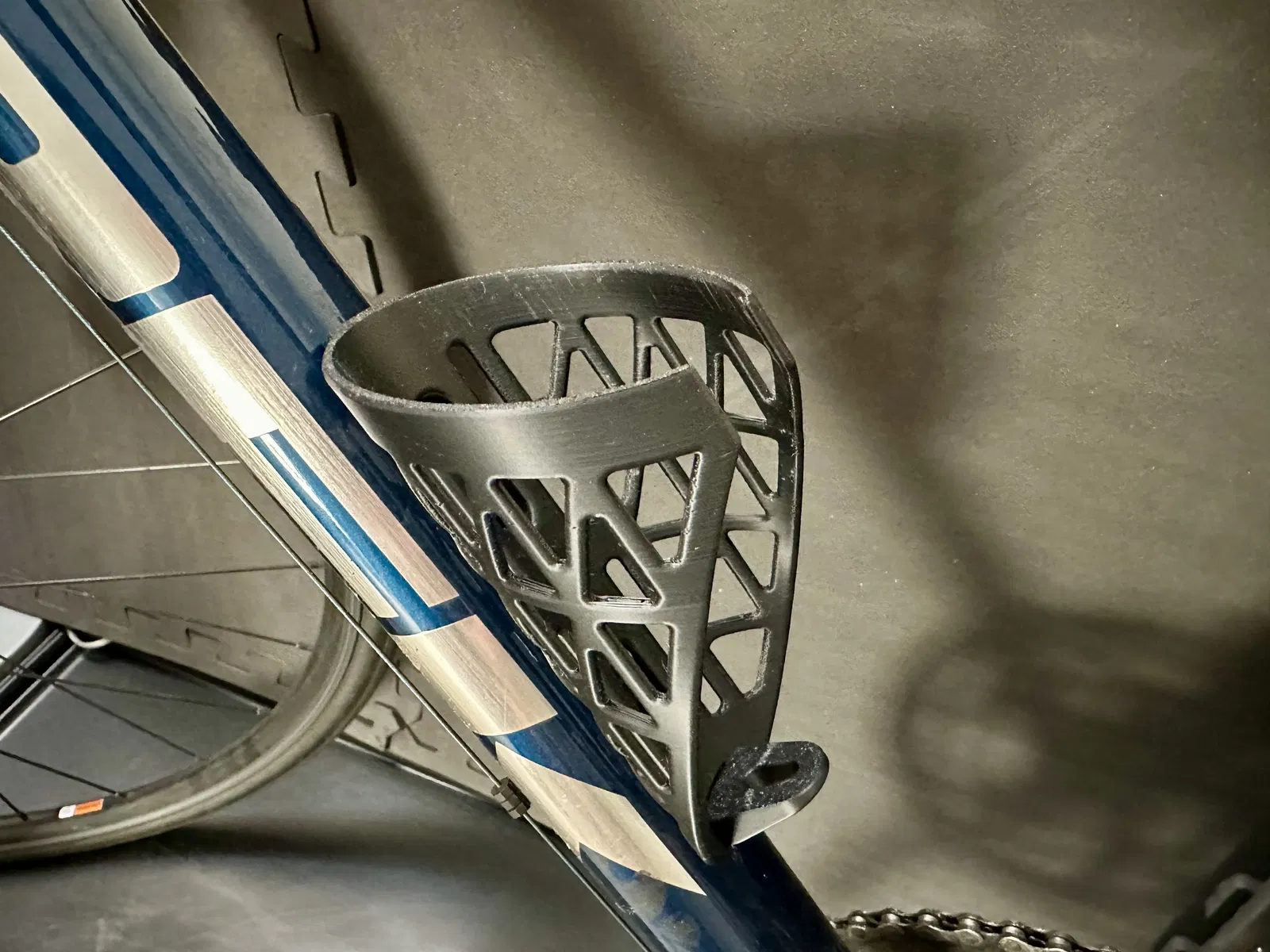

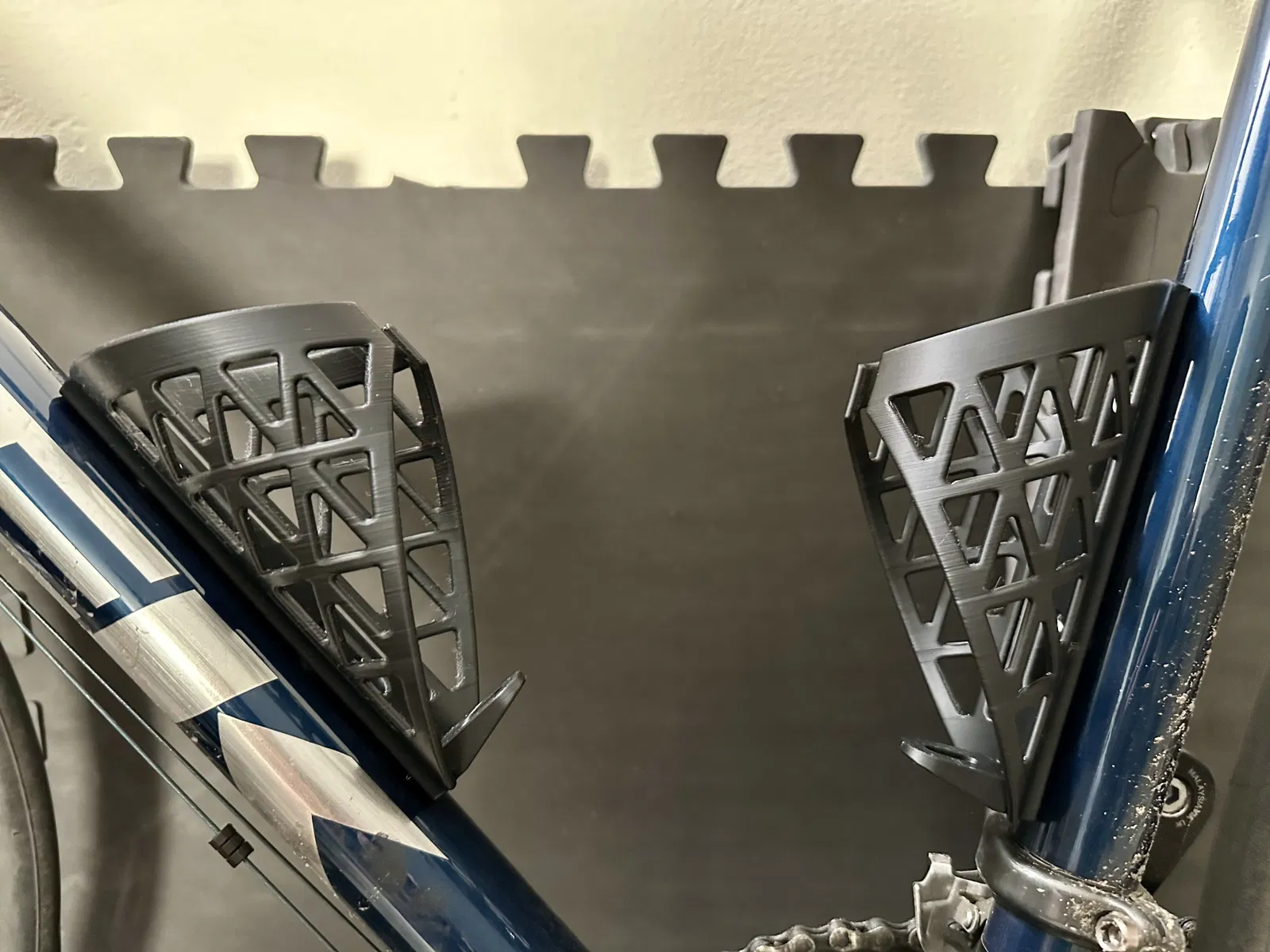

Tôi muốn có một cái giỏ đựng chai có thể giữ chặt các chai tương đối cao, nhẹ nhàng và dễ in (tức là không có nhiều chỗ bị nhô ra quá nhiều). Tôi bắt đầu với nhưng cảm thấy nó trông hơi cồng kềnh, và các gân cần phải khá dày để tạo đủ độ bám. Tôi đã cố gắng giải quyết vấn đề đó trong thiết kế này bằng cách thêm nhiều gân nhỏ, mang lại cho giỏ trông giống như 'lưới' hoặc 'mạng nhện', cũng là dấu hiệu cho thấy bản chất in 3D của nó.

Chi tiết

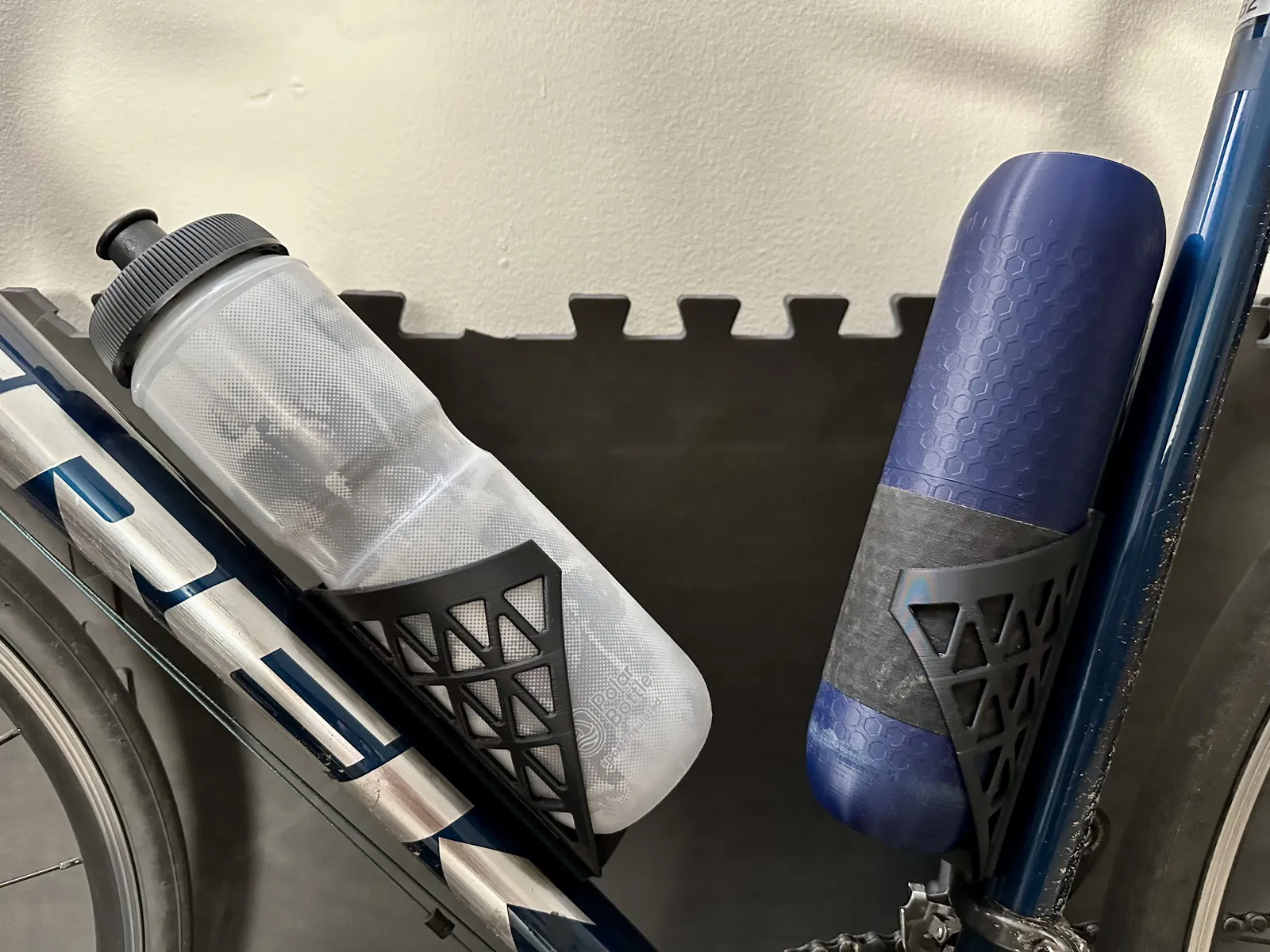

Giỏ được thiết kế để đựng các chai có đường kính ngoài tiêu chuẩn 73mm, nhưng tôi cũng thiết kế nó để hoạt động tốt với hộp đựng giỏ chai của tôi. 'Chiều sâu' của giá đỡ là 135mm (~5 inch), đủ cao cho các chai thể thao cao hơn, dung tích 24oz (~700mL).

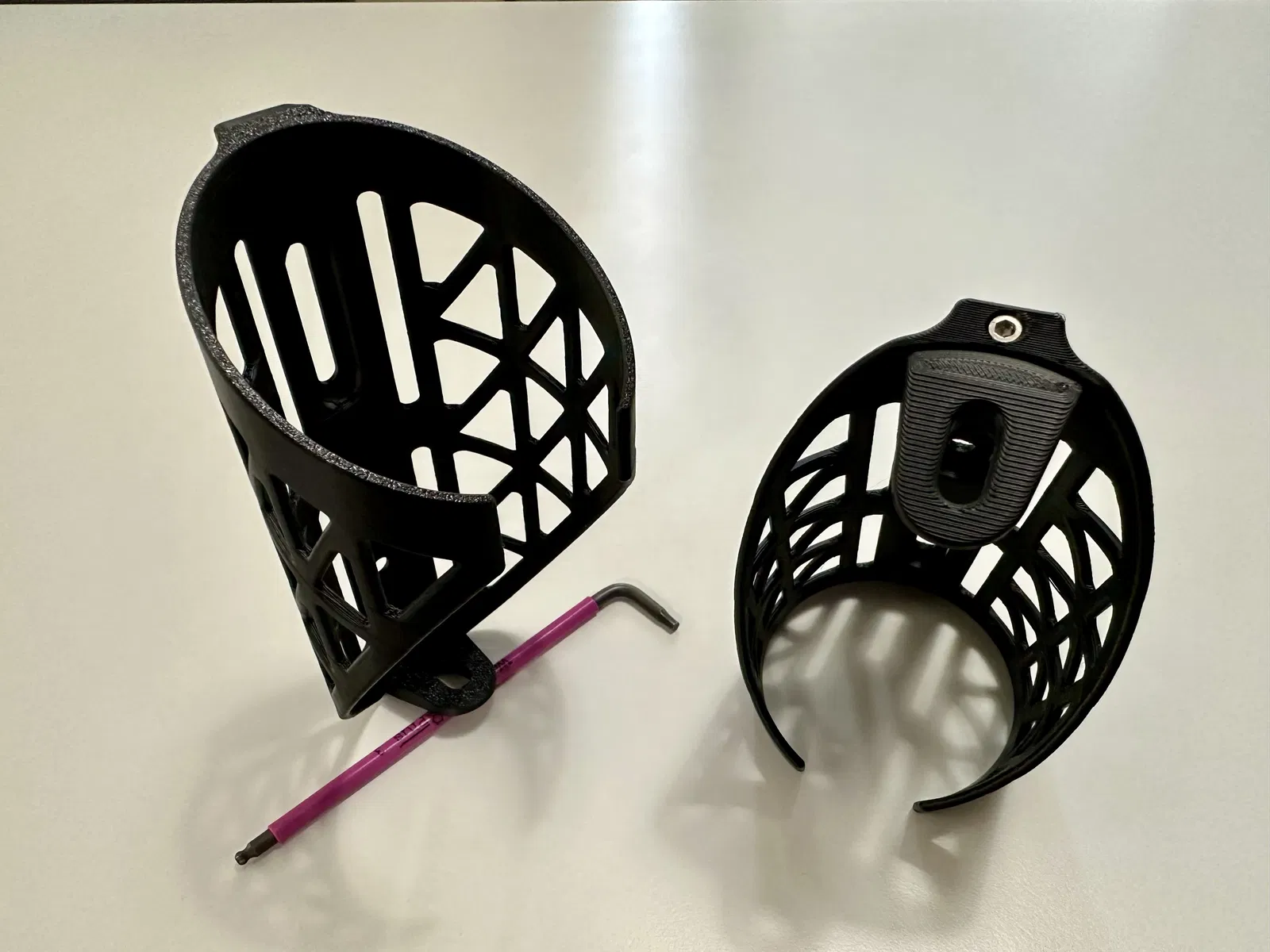

Thiết kế tách phần vòng của giỏ ra khỏi nút chặn cuối, và yêu cầu khoan qua một số cầu nối có thể hy sinh để lắp vít M3x20 và đai ốc khóa (xem để lắp ráp). Cũng có một biến thể không có tính năng vít/đai ốc và chỉ có thể dán lại với nhau. Lưu ý rằng trong quá trình thử nghiệm, tôi thấy phiên bản có vít chắc chắn hơn phiên bản dán.

Lời khuyên khi in

• Tôi khuyên bạn nên in những thứ này bằng vật liệu như ABS hoặc PETG vì đặc tính cơ học vượt trội so với PLA. Nếu bạn in bằng PLA, khả năng bị gãy nút chặn sẽ cao hơn nếu bạn gặp phải va chạm mạnh làm rung lắc bất cứ thứ gì trong giỏ, và PLA cũng sẽ bị chảy xệ theo thời gian, làm lỏng độ bám của giỏ.
• Tăng thời gian dưới “Giảm tốc nếu thời gian in lớp dưới” sẽ làm chậm quá trình in, nhưng có thể giảm thiểu việc cong vênh ở các góc nhô ra.
• Đảm bảo độ bám dính của bàn in đủ tốt, hoặc thêm một cái vành. Đối với thiết kế cụ thể này, cũng hữu ích khi chìm mô hình xuống một chút trong trục Z khoảng ~0.1mm để có diện tích tiếp xúc lớn hơn.
• Để có thẩm mỹ tốt hơn, bạn có thể đặt vị trí đường nối là 'căn chỉnh' hoặc 'phía sau'.
• Cài đặt lát cắt được đề xuất:
