Bộ Tổ Chức Locksport Mô-đun - v5.1 (nay là 2D)

Nếu bạn chỉ muốn mua mấy cái này, tôi có làm theo yêu cầu trên cửa hàng của tôi. Xem qua link này nha, mà nhớ đọc kỹ mô tả đó: MLOS Làm theo yêu cầu

Vấn đề cần giải quyết: Các đế cắm/hộp đựng dụng cụ luyện khóa hiện có không mang lại sự linh hoạt, tùy chỉnh và khả năng mở rộng khi bộ sưu tập dụng cụ luyện khóa của bạn ngày càng phát triển. Bạn dường như phải cam kết với một thứ gì đó không hoàn toàn phù hợp với nhu cầu cụ thể của mình. Và thường thì các loại hộp đựng này cố gắng giải quyết mọi vấn đề cùng lúc, trở thành một bản in khá lớn về thời gian và vật liệu.

Giải pháp: Một hệ thống tổ chức dạng mô-đun cho locksport cho phép bạn quyết định thành phần nào bạn cần và có thể mở rộng theo thời gian.

Tính năng:

• Khả năng mở rộng (hiện tại theo 2 chiều), giống như lego. Ghép các thành phần bạn cần, khi bạn cần.
• Hiệu quả về vật liệu và thời gian. Các mô hình này không phải là những khối khổng lồ. Bạn có thể in một cái tương đối nhanh chóng và không tốn nhiều vật liệu.
• Mỗi mô-đun sẽ phù hợp với hầu hết mọi không gian chế tạo của máy in.
• Tùy chỉnh được. Bạn chọn mô-đun bạn muốn và liên kết chúng lại với nhau.
• Kết nối các mô-đun bằng các chốt tròn in 3D hoặc nam châm 6mm X 3mm. Tùy bạn chọn.
• Cung cấp các mô-đun chung dưới dạng tệp STEP để bạn tùy chỉnh và tạo ra thiết kế của riêng mình. (Vui lòng đọc hướng dẫn thiết kế bên dưới nếu bạn có ý định tạo và chia sẻ thiết kế mô-đun của riêng mình).
• Các kích thước mô-đun tiêu chuẩn được chia thành các đơn vị tùy chỉnh: .5U, 1U, 2U.
• Phong cách? Tôi nghĩ vậy, nhưng tôi có phần thiên vị. :P

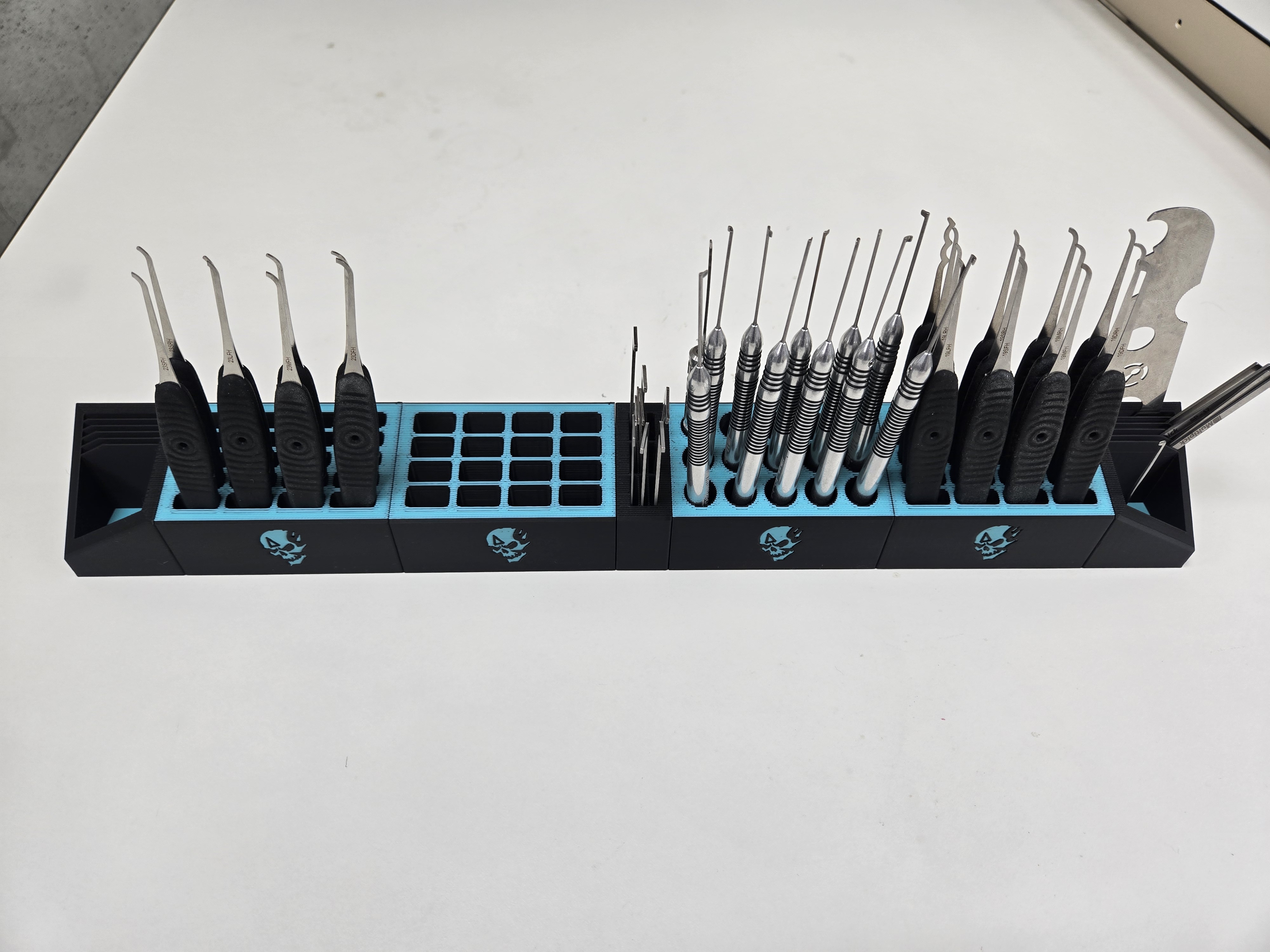

Tôi làm và bán RẤT NHIỀU dụng cụ locksport in 3D cho mọi người. Sản phẩm được yêu cầu nhiều nhất từ trước đến nay là đế cắm pick khóa. Có rất nhiều lựa chọn đẹp mà người khác đã tạo ra. Bản thân tôi, và tôi tin là nhiều người khác, đã tìm kiếm thứ gì đó có thể đáp ứng tốt hơn nhu cầu cá nhân và đủ linh hoạt để thay đổi theo thời gian.

Bộ tổ chức locksport dạng mô-đun này ra đời từ những nhu cầu đó.

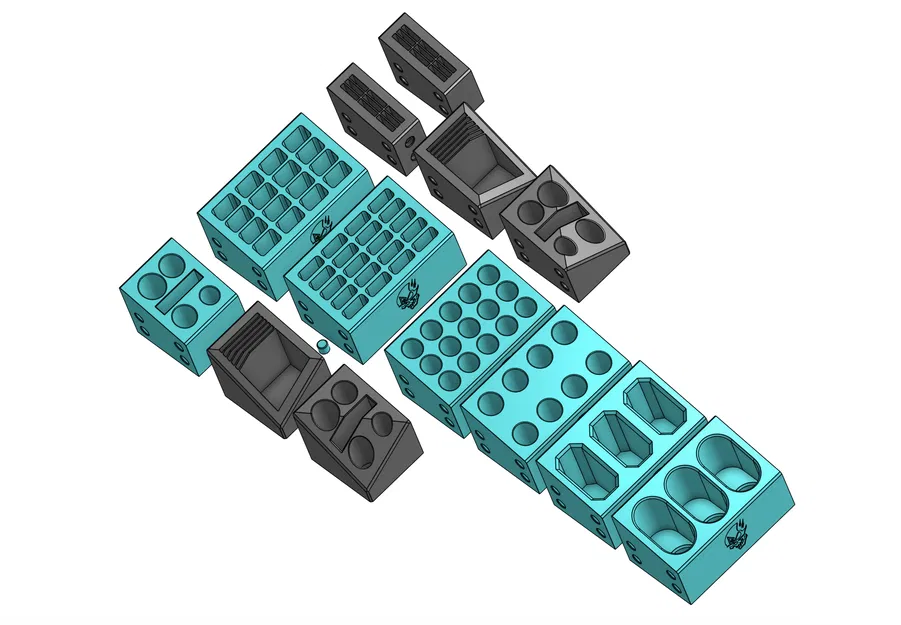

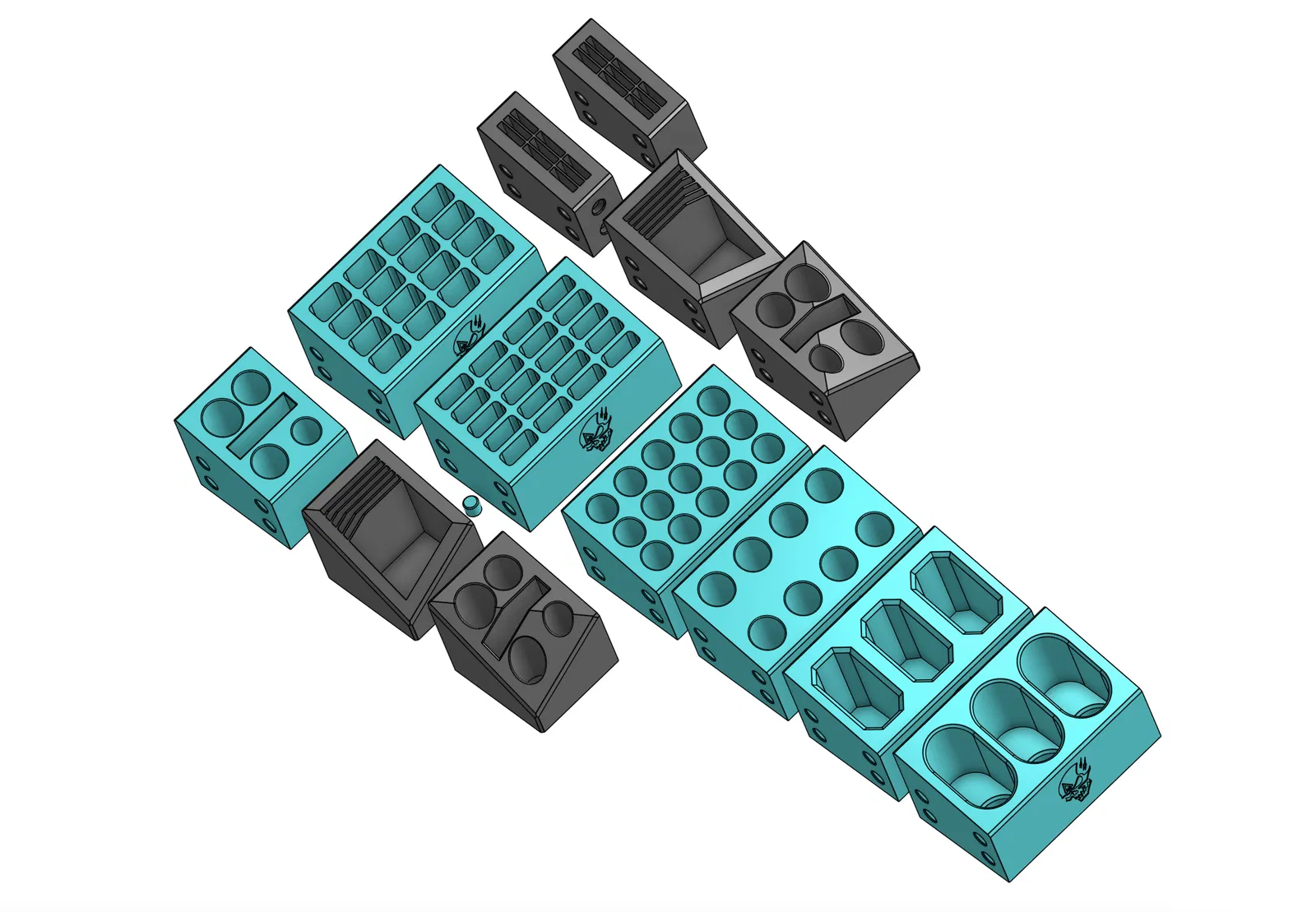

Các mô-đun có sẵn

Mô-đun bịt đầu (1U):

• [Bịt đầu có túi trái] - Bịt đầu bên trái có khe cắm cho tension wrench và túi đựng.
• [Bịt đầu có túi phải] - Bịt đầu bên phải có khe cắm cho tension wrench và túi đựng.
• [Bịt đầu có khe chứa follower trái] - Bịt đầu bên trái có chỗ đựng 4 follower.
  • Đường kính 1: 14.6mm
  • Đường kính 2: 13.2mm
  • Đường kính 3: 13mm
  • Đường kính 4: 10.4mm
• [Bịt đầu có khe chứa follower phải] - Bịt đầu bên phải có chỗ đựng 4 follower.
  • Đường kính 1: 14.6mm
  • Đường kính 2: 13.2mm
  • Đường kính 3: 13mm
  • Đường kính 4: 10.4mm

Mô-đun giữa 1U:

• [Đế giữ follower] - Mô-đun ở giữa rộng 1U được thiết kế để giữ 4 follower.
  • Đường kính 1: 14.6mm
  • Đường kính 2: 13.2mm
  • Đường kính 3: 13mm
  • Đường kính 4: 10.4mm

Mô-đun giữa 2U:

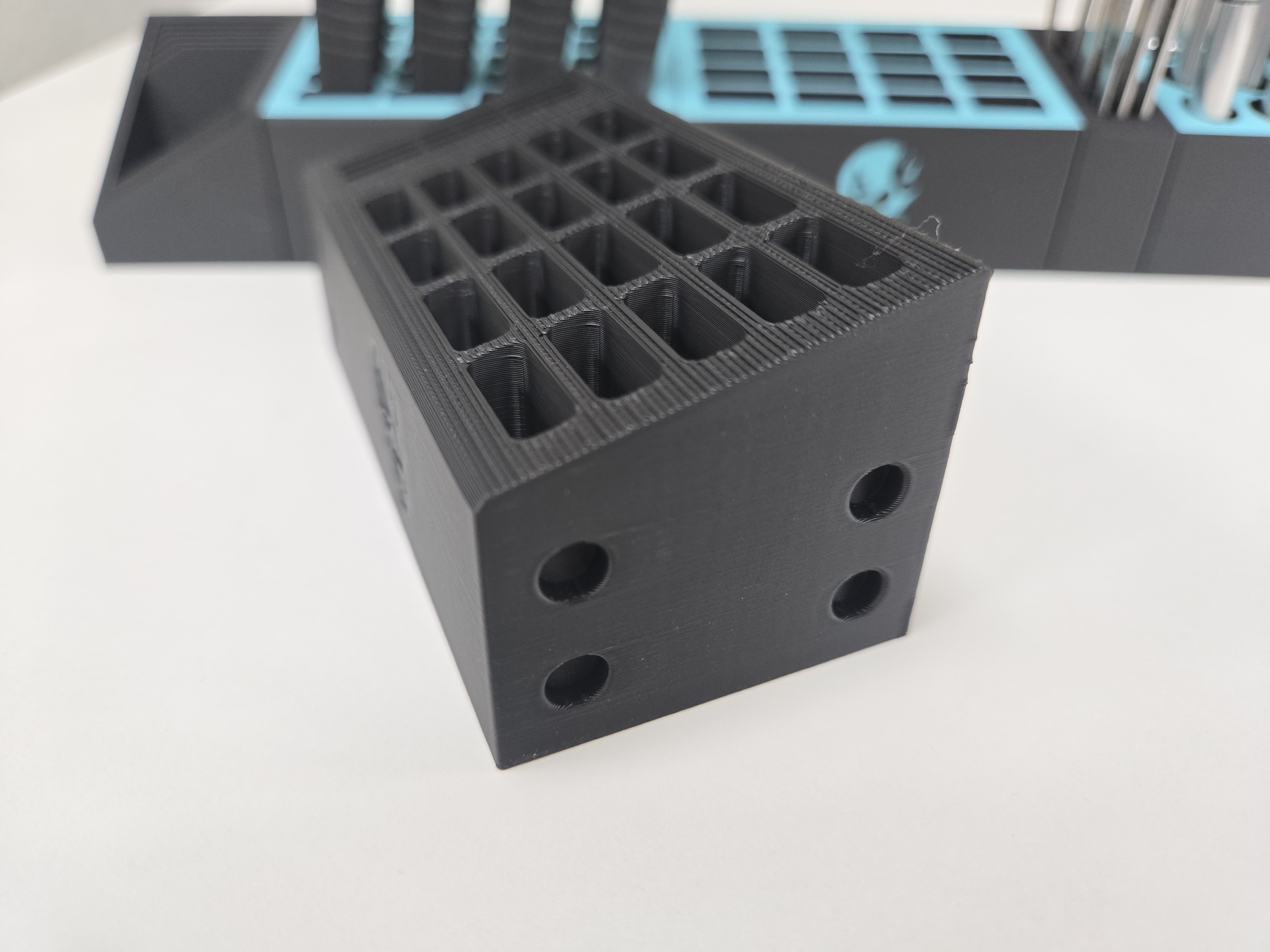

• [Đế giữ pick] - Lưới 5x4 kênh chứa (16mm X 12mm) cho các pick có kích thước tiêu chuẩn của bạn.
• [Đế giữ pick cỡ lớn] - Lưới 4x4 kênh chứa (15.4mm X 18.696mm) cho các pick có tay cầm lớn hơn.
• [Đế giữ dimple pick] - Lưới 5x3 kênh chứa cho dimple pick (đường kính 11mm).
• [Đế giữ dimple pick cỡ lớn] - Lưới 4x2 kênh chứa cho dimple pick (đường kính 13mm).
• [Đế giữ khóa luyện tập Sparrows] - Giữ được tới 3 khóa luyện tập Sparrows.
• [Đế giữ Scandi] - Giữ được tới 3 khóa oval kiểu Scandinavian.

Mô-đun mở rộng trục Y (.5U):

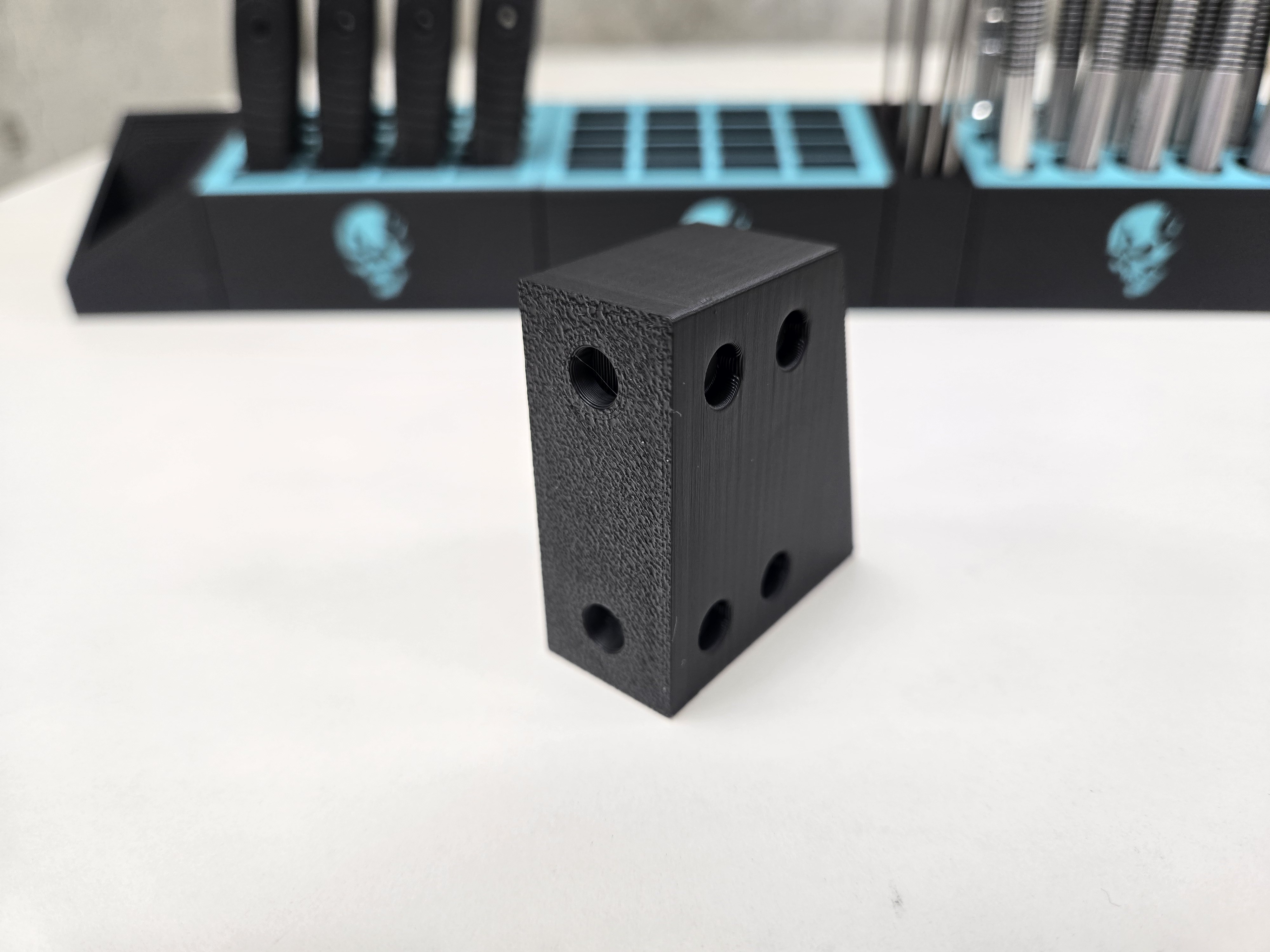

Các mô-đun này cho phép bạn kết nối 2 hoặc nhiều hàng mô-đun theo trục Y. Bạn sẽ cần ít nhất một mô-đun mở rộng trục Y cho mỗi hàng bạn muốn ghép lại. Chúng được thiết kế để đặt ở đâu đó giữa một hàng mô-đun, và sau đó kết nối theo chiều Y với một mô-đun mở rộng trục Y khác thông qua nam châm ở phía trước và phía sau. Hiện tại chúng cũng kiêm luôn chức năng lưu trữ tension wrench của bạn.

Có 2 phiên bản để phù hợp với nhu cầu của bạn:

• [Mở rộng trục Y mặt trước trơn] - Mô-đun mở rộng trục Y được thiết kế để sử dụng ở hàng trước. Không có lỗ nam châm ở mặt trước của mô-đun này để giữ cho mặt trước của mô-đun ở hàng đầu tiên trông gọn gàng.
• [Mở rộng trục Y có nam châm phía trước] - Mô-đun mở rộng trục Y để sử dụng ở hàng thứ 2 trở đi. Có lỗ nam châm ở phía trước và phía sau để kết nối các hàng với nhau theo trục Y.

Phần cứng (để nối các mô-đun):

• Nam châm: Nam châm đĩa 6mm X 3mm được khuyến nghị. Chúng ép vào các lỗ trên mô-đun và nên giữ nguyên vị trí (ép chặt). Nếu chúng quá lỏng, một chút keo siêu dính sẽ giải quyết được. Nam châm giúp việc sắp xếp lại các mô-đun cực kỳ dễ dàng. Chắc chắn đây là cách tốt nhất.
• Chốt tròn in 3D (cung cấp STL): Đây là phương án dự phòng cho những ai không thể hoặc không muốn dùng nam châm. Chúng ép rất chặt và lắp vào các lỗ dành cho nam châm để nối hai mô-đun lại với nhau.

Hướng dẫn thiết kế mô-đun tùy chỉnh

Bạn có ý định tạo mô-đun tùy chỉnh của riêng mình để sử dụng trong hệ thống này? Tuyệt vời! Tôi đã cung cấp các tệp STEP của mô-đun chung, nơi phần bên trong của mỗi mô-đun đã được khoét rỗng. Ý tưởng là để bạn dễ dàng bắt đầu và lấp đầy khoảng trống bằng sáng tạo của riêng mình.

Đây là một số hướng dẫn để đảm bảo bạn tuân thủ ngôn ngữ thiết kế và mục đích ban đầu. Những quy tắc này cũng có thể giúp bạn tránh mắc sai lầm, chẳng hạn như vô tình cắt bỏ vật liệu và làm hỏng khu vực dành cho nam châm ;)

• Vui lòng KHÔNG cắt bỏ vật liệu trên các bức tường bên trong và sàn của các mô-đun chung. Độ dày của tường và sàn được cung cấp cho bạn đã là mỏng nhất có thể, mà không gây ra các vấn đề tiềm ẩn (ví dụ: làm hỏng lỗ nam châm).
• Vui lòng cố gắng tránh thêm bất kỳ vật liệu mới nào cao hơn phần mái dốc của mô-đun. Đây không phải là quy tắc cứng nhắc (bạn có thể làm bất cứ điều gì bạn muốn). Nhưng lý do bạn có thể muốn tránh điều này là để giữ cho độ dốc mái nhất quán và đẹp mắt trải dài toàn bộ hàng mô-đun của bạn.
• Mô-đun tùy chỉnh của bạn sẽ là một phần hoàn thiện ở cuối hàng mô-đun phải không? Hãy chọn các tệp STEP của mô-đun bịt đầu chung bên trái hoặc bên phải làm điểm bắt đầu.
• Nếu nó không phải là phần hoàn thiện (bịt đầu), thì bạn nên xác định lượng không gian ngang bạn sẽ cần cho mô-đun của mình.
  • Các mô-đun .5U hiện đang được dành riêng để mở rộng theo hướng Y. Tuy nhiên, các phiên bản chung của chúng đã được cung cấp nếu bạn muốn làm điều gì đó thú vị với một lượng nhỏ không gian có sẵn trong mô-đun này.
  • Các mô-đun 1U hẹp, nhưng tốt cho những thứ như giữ follower, hoặc các dụng cụ dài khác mà bạn có thể chỉ có một vài cái.
  • Các mô-đun 2U là kích thước mô-đun rộng nhất hiện có. Chúng thường được sử dụng để tối đa hóa không gian để giải quyết một vấn đề. Ví dụ: giữ nhiều pick, giữ khóa, v.v.
• CHIA SẺ THIẾT KẾ CỦA BẠN:
  • Nếu bạn tạo ra một mô-đun mới mà bạn muốn chia sẻ với mọi người, TUYỆT VỜI! Bạn có thể tự quyết định cách thực hiện, nhưng tôi khuyên bạn nên liên hệ với tôi (eschlenz) để tôi có thể:
    • Tích hợp mô-đun của bạn vào tệp CAD chung được sử dụng cho dự án này.
    • Đảm bảo tuân thủ các hướng dẫn thiết kế.
    • Cung cấp tất cả các mô-đun có sẵn ở một nơi (tại đây).
    • GHI NHẬN CÔNG LAO CỦA BẠN TRONG TÀI LIỆU NÀY.
  • Tuy nhiên, nếu bạn chỉ muốn lưu trữ mô-đun của mình trên trang Thingiverse/Printables của riêng bạn, điều đó cũng ổn. Ít nhất hãy cho tôi (eschlenz) biết về nó để tôi có thể cung cấp một liên kết đến nó từ trang này.

Hướng dẫn in:

• Mô-đun:
  • 15% infill
  • .2mm độ cao lớp
  • Ít nhất 4 lớp vỏ cho tường
  • KHÔNG CẦN SUPPORTS
• Chốt: Bạn có thể cần thử nghiệm với đường kính của chốt để có được độ ép vừa khít hoàn hảo. Những cái tôi cung cấp gần như hoàn hảo với tôi, khi in trên Bambu Labs X1C.
  • 15% infill
  • .1mm hoặc .2mm độ cao lớp (không quan trọng)
  • In thẳng đứng trên raft
    • (Raft sẽ giúp ngăn bộ phận có đường kính nhỏ bị đổ giữa chừng khi in).

Cập nhật V5.1 - 1/15/2025

• Phát hiện ra rằng một số khóa luyện tập của Sparrow có phần vát nông hơn, nghĩa là chúng không vừa với mô-đun Khóa luyện tập Sparrows. Các khe cắm trong mô-đun này đã được làm rộng hơn để phù hợp.

Cập nhật V5.0 - 9/25/2024

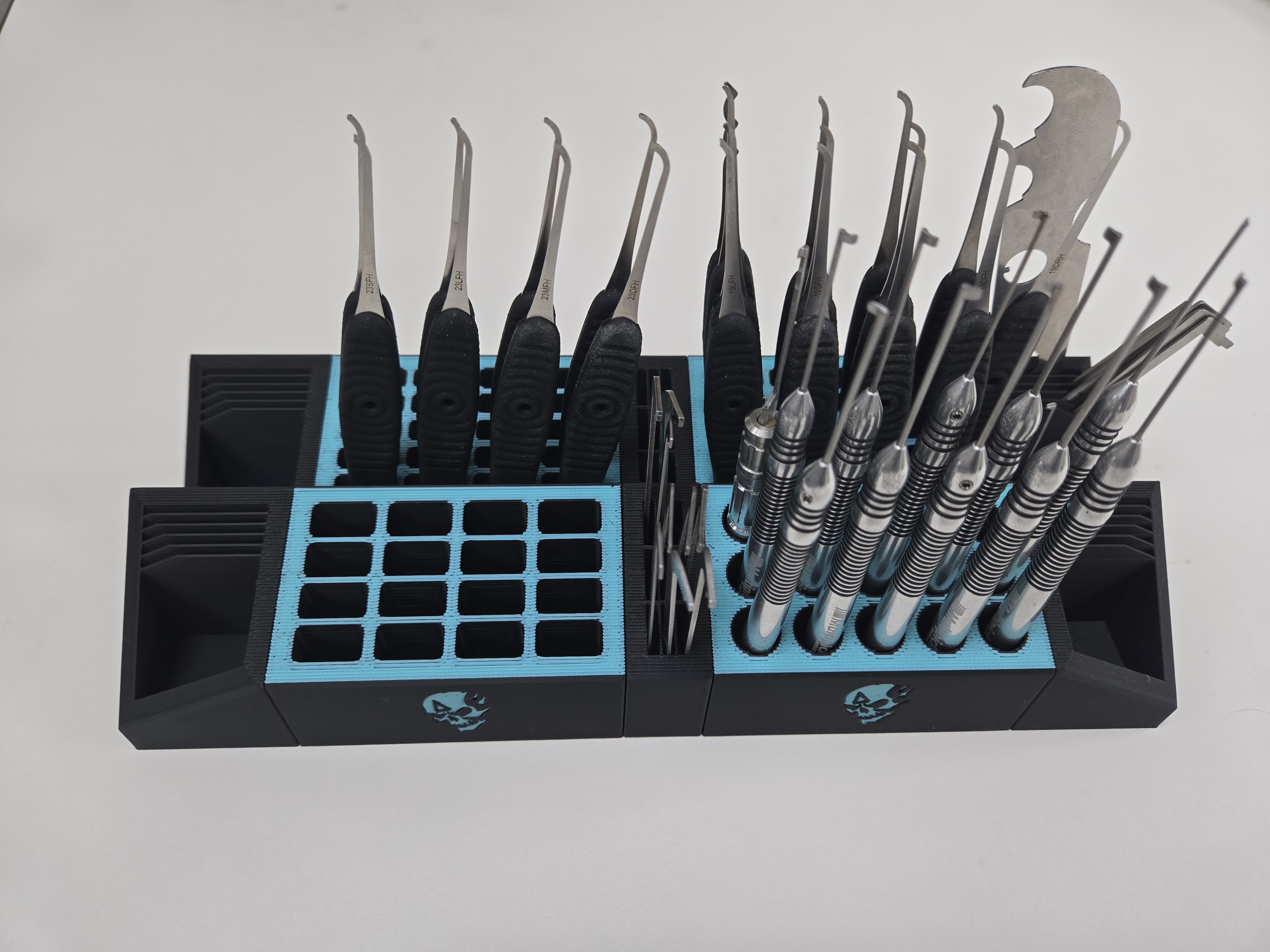

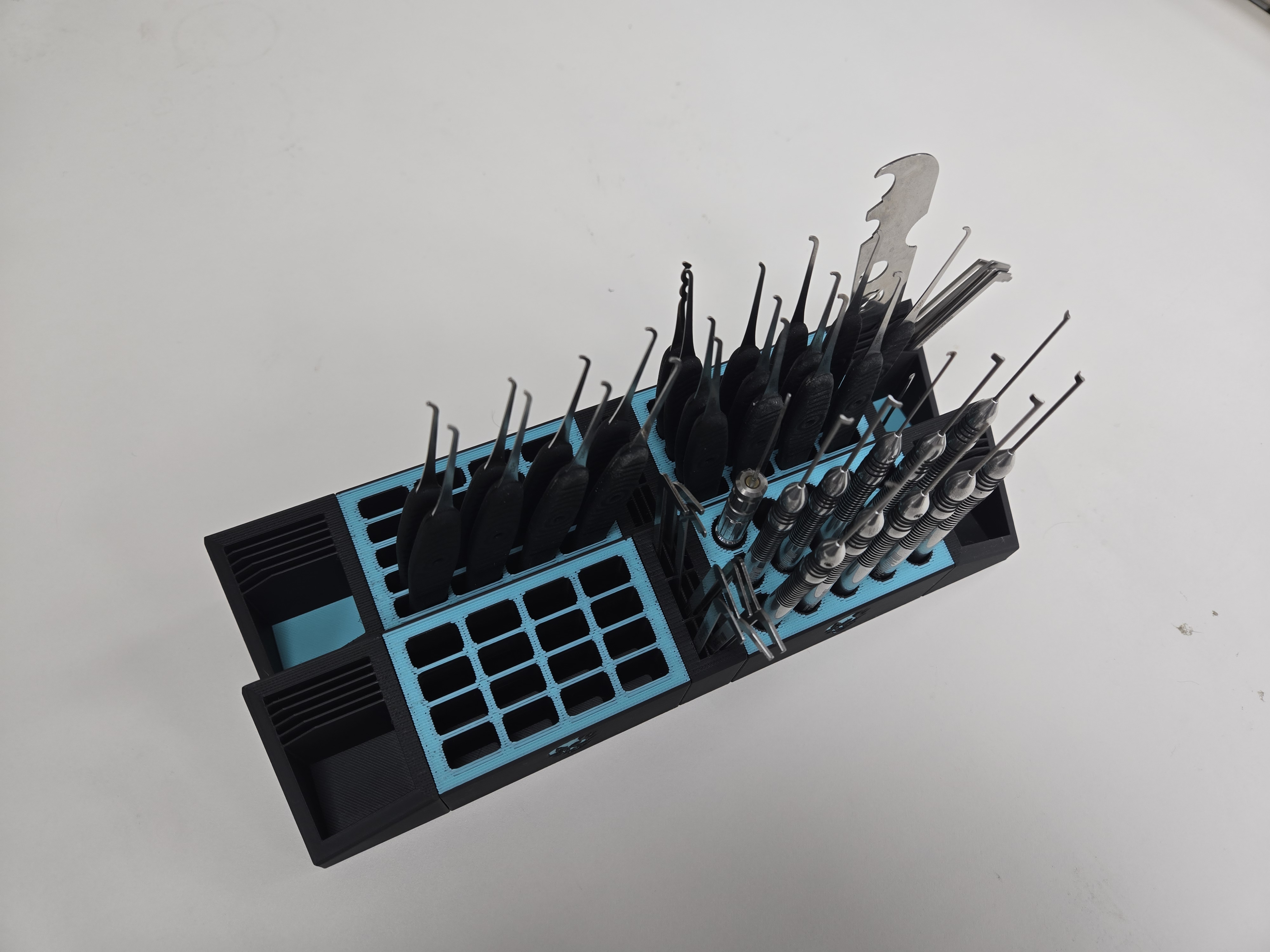

• Nay đã có 2D! Đúng vậy. Sử dụng các Mô-đun Mở rộng Trục Y, bạn giờ đây có thể bắt đầu kết nối nhiều hơn một hàng với nhau.
• Giới thiệu chốt tròn (nếu bạn không dùng nam châm) để liên kết các mô-đun. Chúng chỉ cần lắp vào các lỗ chủ yếu dành cho nam châm.
• Chốt chữ nhật và các lỗ tương ứng giờ đã LỖI THỜI.
• Các mô-đun V5.0 tương thích ngược hoàn toàn với V4.2 khi nam châm lần đầu tiên được giới thiệu vào hệ thống.
• Lỗ nam châm dưới đáy? Đúng vậy, giờ đã có lỗ ở đáy các mô-đun. Chúng dự định cho mục đích sử dụng trong tương lai (có thể). Tuy nhiên, nếu bạn tìm thấy công dụng cho chúng bây giờ, thì cứ tự nhiên sử dụng.

Cập nhật V4.6 (cũng là V4.5) - 9/1/2024

• Thêm bộ giữ khóa oval Scandi cho 3 cái. Đây là đóng góp của thành viên cộng đồng Millizard. Cảm ơn anh ấy rất nhiều!
• Sự khác biệt duy nhất giữa V4.6 và V4.5 chỉ đơn giản là tôi đặt tên cho mô-đun Scandi mới trong thiết kế CAD. STL, v.v. giống nhau giữa hai phiên bản này.

Cập nhật V4.4 - 5/15/2024

• Sửa đường kính lỗ nam châm của đế giữ follower 1U. Chúng bị quá khổ ở 6.9mm nhưng lẽ ra phải là 6.1mm.

Cập nhật V4.3 - 4/27/2024

• Sửa kích thước đế giữ khóa luyện tập Sparrows
• Thêm tùy chọn mô-đun đế giữ dimple pick cỡ lớn
• Lỗ giữ follower được làm rộng hơn

Cập nhật V4.2 - 4/14/2024

• Giờ đây, các mô-đun có thể được kết nối bằng nam châm đĩa 6mm x 3mm, hoặc bạn vẫn có thể sử dụng chốt in. Các mô-đun mới tương thích ngược với các mô-đun chỉ dùng chốt.
• Theo yêu cầu, có một mô-đun mới dành cho các pick rộng hơn/dày hơn. Đó là lưới 4x4 và có thể chứa các pick như Moki với tay cầm Hazzert.
• Các tệp STEP cho mô-đun chung đã được cung cấp để bạn dễ dàng tự xây dựng. Các mô-đun chung này đã loại bỏ hết phần bên trong, chỉ giữ lại các tính năng quan trọng (tường/sàn/v.v.) đúng vị trí. Ý tưởng là bạn có thể lấy một trong các mô-đun chung này và xây dựng bất cứ thứ gì bạn cần trong khu vực bên trong có sẵn. Vui lòng tránh thay đổi bất cứ điều gì bên ngoài khu vực làm việc bên trong, để không ảnh hưởng đến thiết kế/nguyên tắc chung của hệ thống.

Cập nhật V3.6 - 4/11/2024

• Mô-đun giữa mới để đựng dimple flag pick (lỗ đường kính 11mm)
• Mô-đun giữa mới để đựng Khóa luyện tập Sparrows. Chứa được 3 cái.
