PSE TAC 15 (Nỏ miniature)

Mấy anh em nhớ đọc kỹ hướng dẫn PDF đi kèm để in ra đẹp nhứt nha!

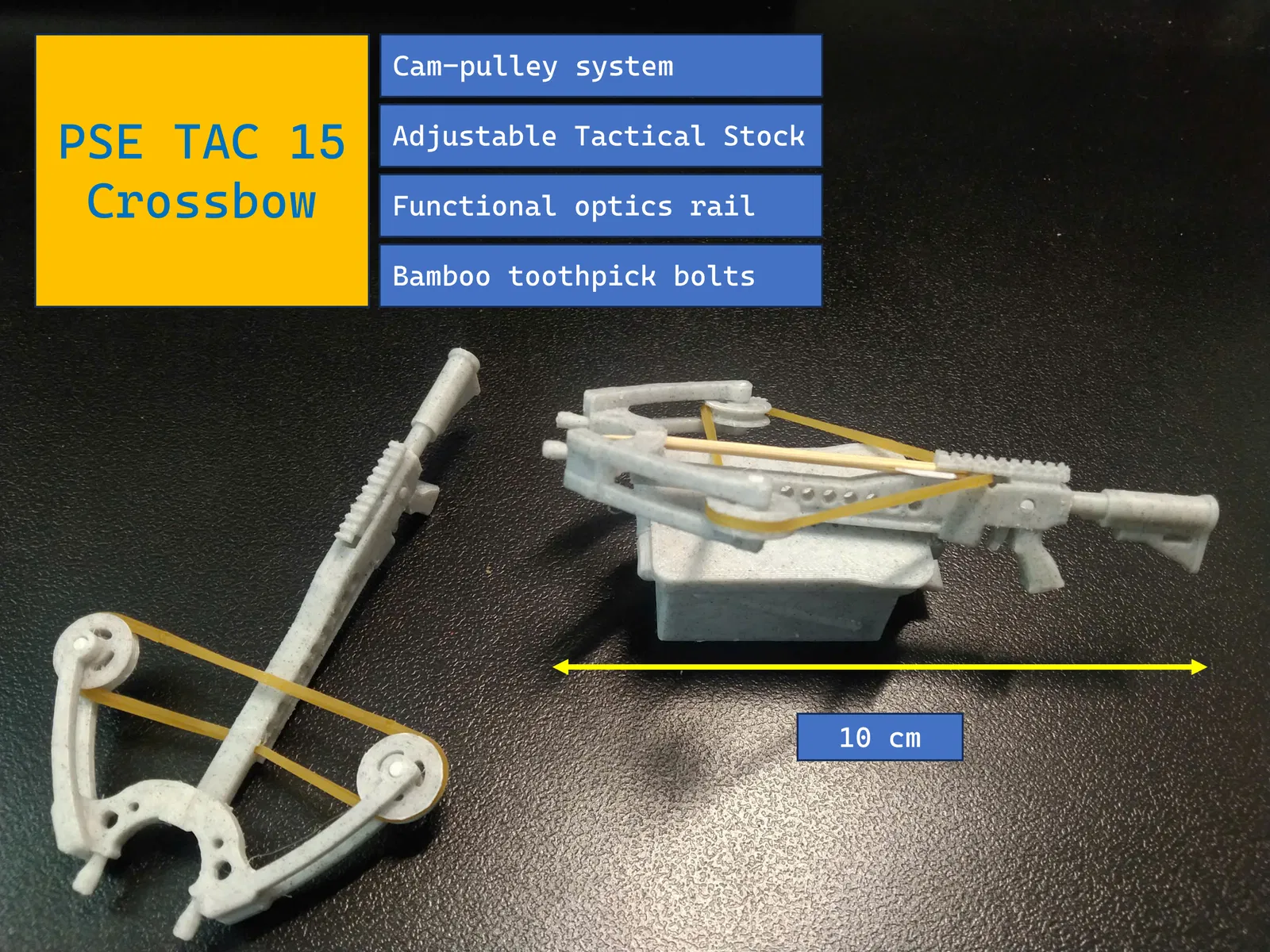

A phiên bản thu nhỏ của PSE TAC 15, có tính năng hoạt động cho trải nghiệm quân sự chân thực.
Bản in của tui chạy ngon với: PLA và PETG.
Tốc độ in: 200mm/s, chiều cao lớp: 0.2mm, độ rộng đường in 0.3mm
Bật retraction để tránh bị tơ — khoảng cách retraction: 1mm, tốc độ: 40mm/s.
Cần có support để đảm bảo các bộ phận nhỏ được in chính xác.

"Nếu file in có vấn đề gì thì cứ hú tui nha."


HƯỚNG DẪN LẮP RÁP MÔ HÌNH

Đầu tiên, để mọi thứ hoạt động trơn tru, mình cần làm mũi tên trước.

1. Tên.

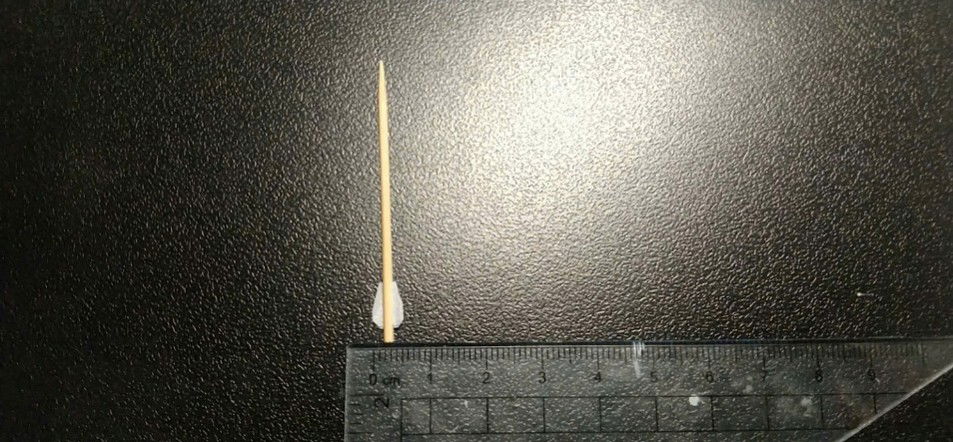

Dùng tăm tre như hình minh họa.

Cắt bỏ một đầu nhọn và chẻ đôi thân tăm.

Gấp một tờ giấy nhỏ lại, nhét vào khe trên thân tăm tre, cố định bằng keo nước rồi cắt tỉa bằng kéo để tạo hình cánh tên.

Lưu ý: Sải cánh phải < 6mm, nếu rộng hơn thì tên sẽ bị kẹt.

Sau khi chuẩn bị xong mũi tên, tiến hành lắp ráp theo các bước sau.

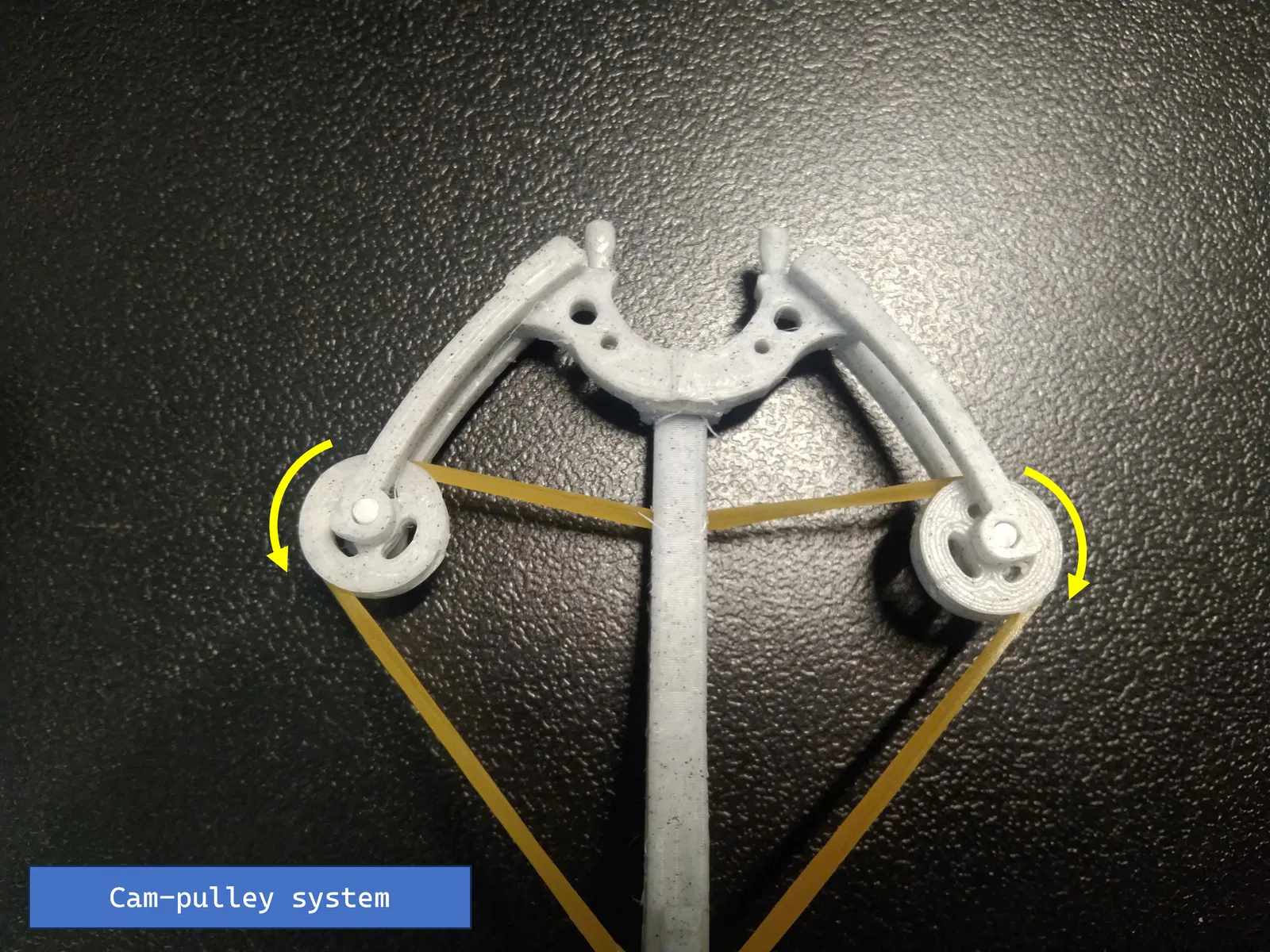

2. Hệ thống Cam - Puli

Lắp hai bánh xe puli vào vị trí, đảm bảo chúng quay trơn tru.

Dùng dũa làm mịn rãnh nhỏ trên thân cung để loại bỏ các vật cản (do máy in tạo ra).

Lưu ý: Tên phải trượt nhẹ nhàng, cánh tên không bị vướng khi đi qua.

Dùng keo cố định hệ thống puli lên thân chính.

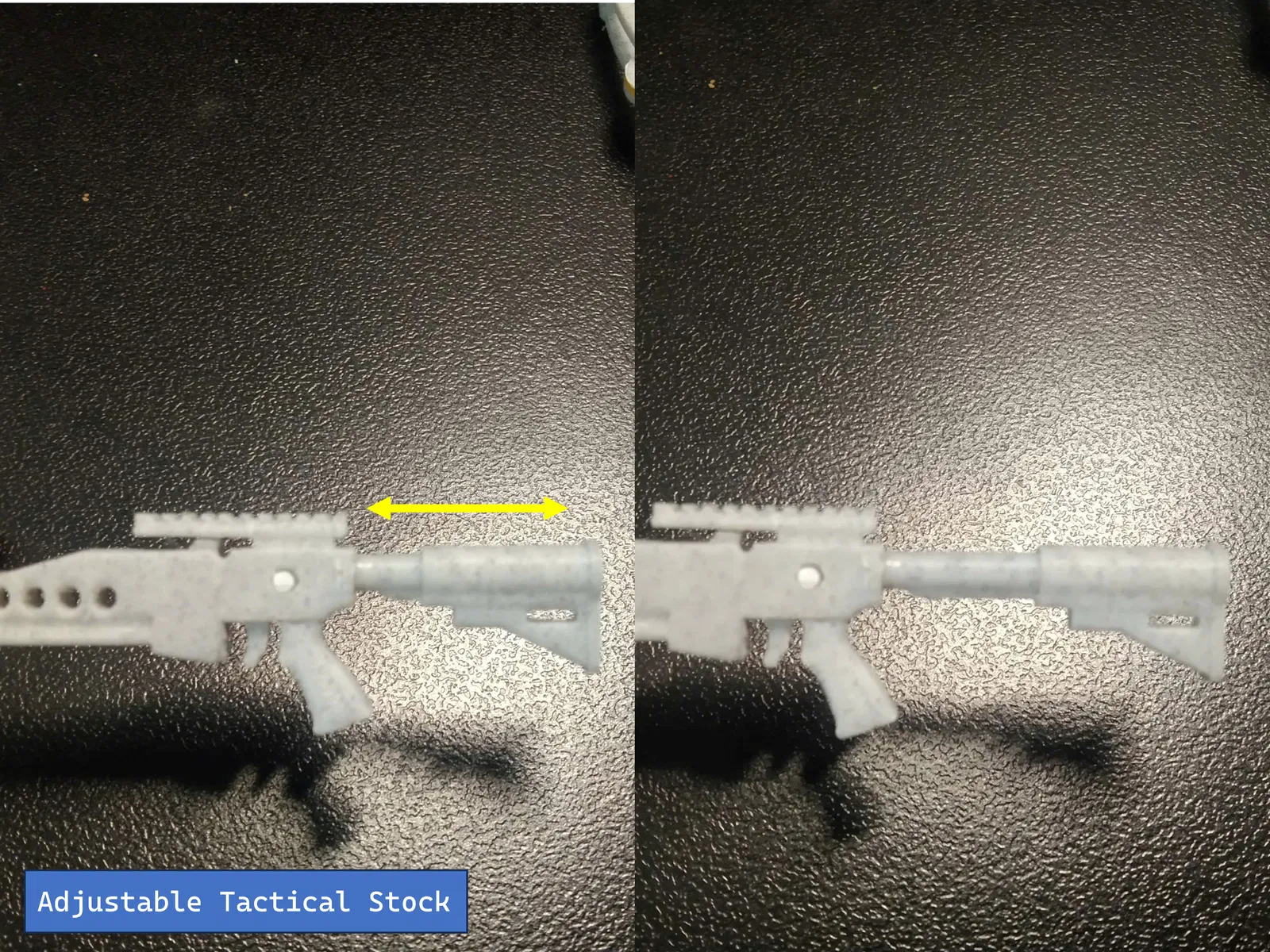

3. Báng súng điều chỉnh

Loại bỏ phần vật liệu thừa bên trong bộ phận báng súng để hai phần có thể khớp với nhau.

Dùng keo dán báng súng vào thân chính.

Lưu ý: Loại bỏ vật liệu support tại điểm gắn báng súng; sẽ có một lỗ tròn để gắn báng súng.

4. Cò súng

Khoan lại lỗ trên cò súng, đảm bảo có thể dùng một đoạn dây filament làm chốt xuyên qua.

Nhét cò súng từ phía dưới vào.

Dùng một đoạn dây filament làm chốt giữ cò súng.

5. Tay cầm

Dùng keo dán tay cầm.

Lưu ý: Đừng dán tay cầm quá gần cò súng, nếu không cò súng sẽ không kéo được.

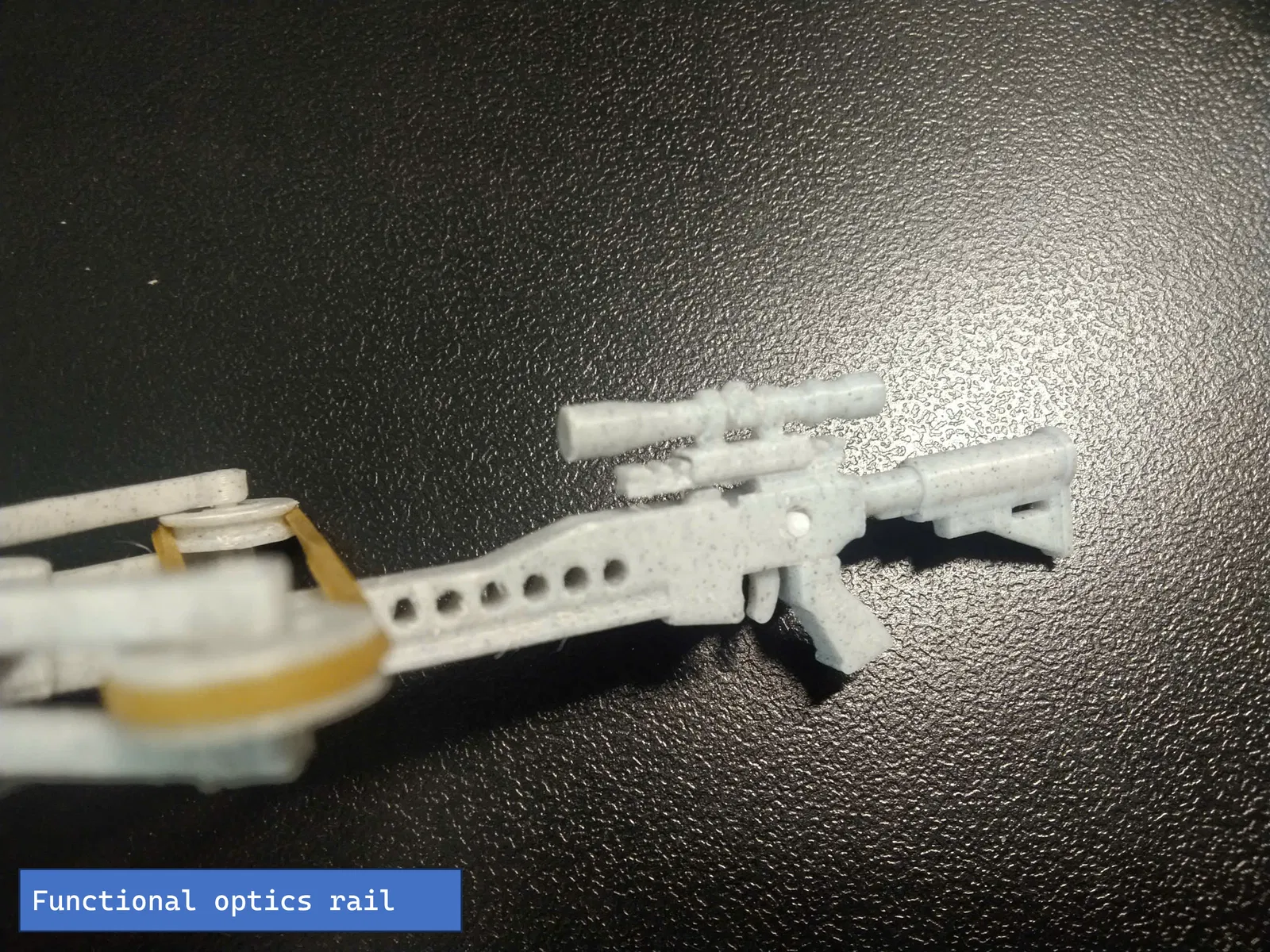

6. Kính ngắm

Để dễ dàng tháo lắp kính ngắm lên ray, hãy dũa nhẹ các rãnh trượt.

(Tùy thuộc vào máy in và loại filament bạn đang sử dụng, có thể cần điều chỉnh thêm để đảm bảo mô hình hoạt động trơn tru).

Sau đó, tìm một sợi dây thun giống như trong hình (hoặc loại tương tự).

Cắt dây thun và luồn qua lỗ ngoài cùng trên thân chính.

Luồn cả hai đầu dây thun qua hai khe trên thân cung, sau đó dùng keo nước cố định các đầu dây lại.

Lưu ý: Bạn có thể tăng sức mạnh bắn của nỏ bằng cách rút ngắn dây thun một chút.

Gắn dây thun vào hệ thống puli.

Để lên dây cung, chỉ cần kéo dây thun ra phía sau cho đến khi nó nằm sau cò súng.

Lưu ý: Nếu gặp khó khăn khi lên dây cung, hãy tải file 3D của công cụ hỗ trợ về in, nó sẽ giúp ích cho bạn.

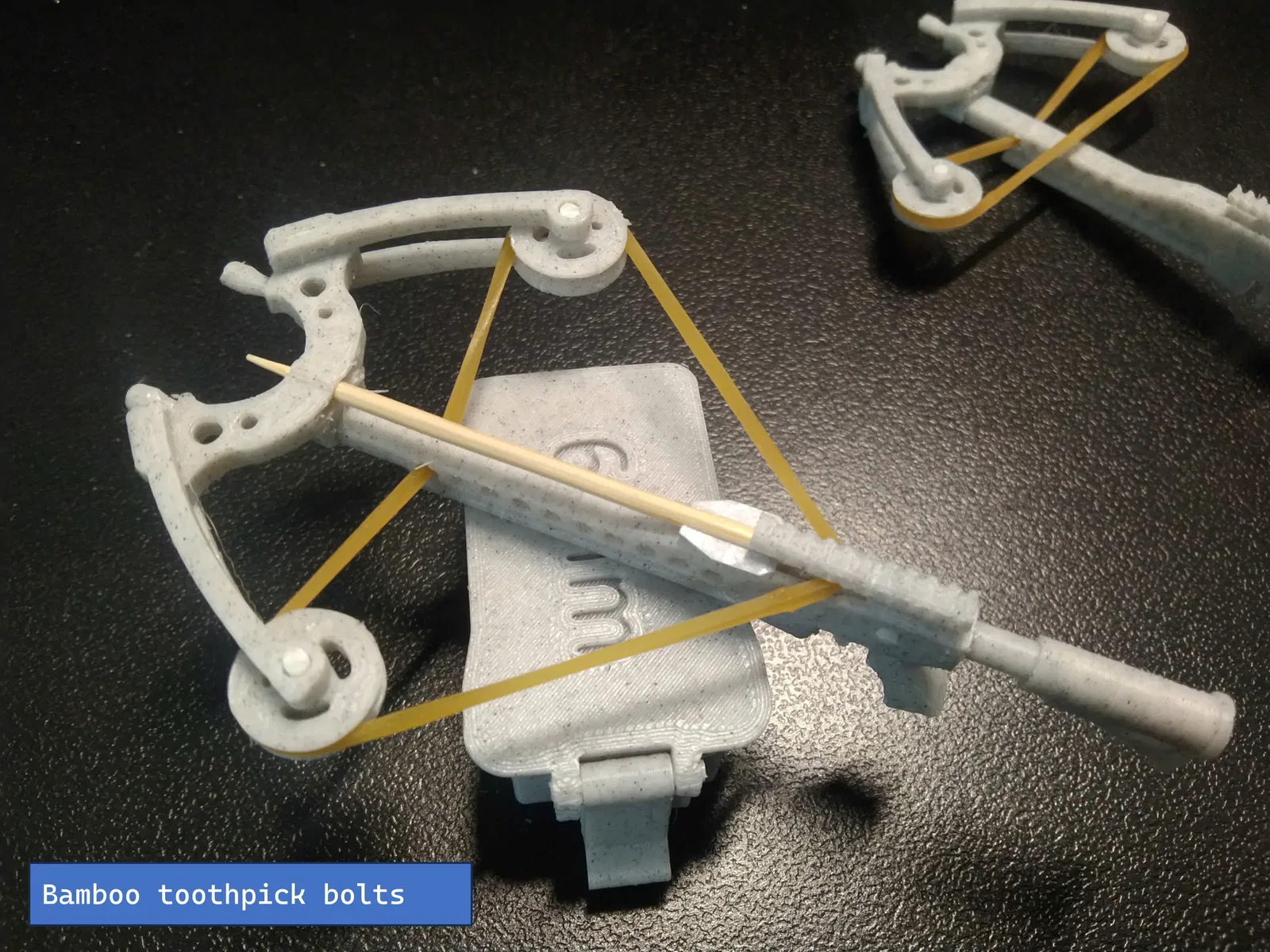

Nhét mũi tên vào khe trên thân cung, cố định đầu kia tại vị trí ray kính ngắm.

CHÚC AE IN THÀNH CÔNG!
