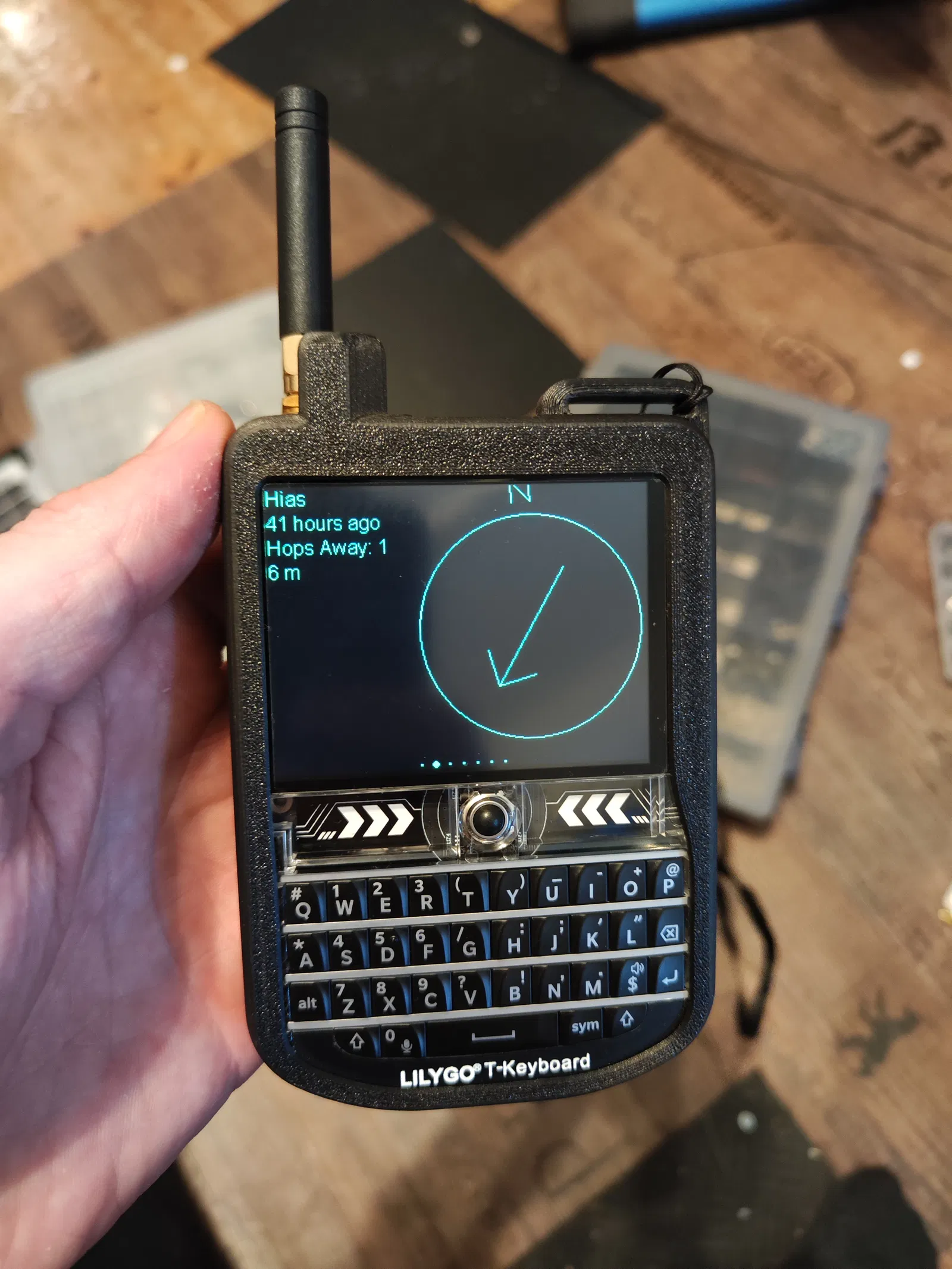

Meshtastic Slim T-Deck REMIX có sạc nhanh

NHANH LÊN NÀO!

Mình có tạo một kênh Discord cho mấy dự án ảnh nhiệt của mình nhưng sẽ thêm kênh #meshtastic ở đó luôn phòng trường hợp mấy bạn có câu hỏi hay gặp trục trặc gì. Làm ơn chỉ hỏi trong kênh meshtastic cho các vấn đề liên quan nha, còn mấy kênh khác là CHỈ DÀNH CHO dự án ảnh nhiệt của mình thôi đó!

https://discord.gg/Ce9BJ2DK3j

** rifluoromethyl{0}**

CẬP NHẬT: 02.07.2024

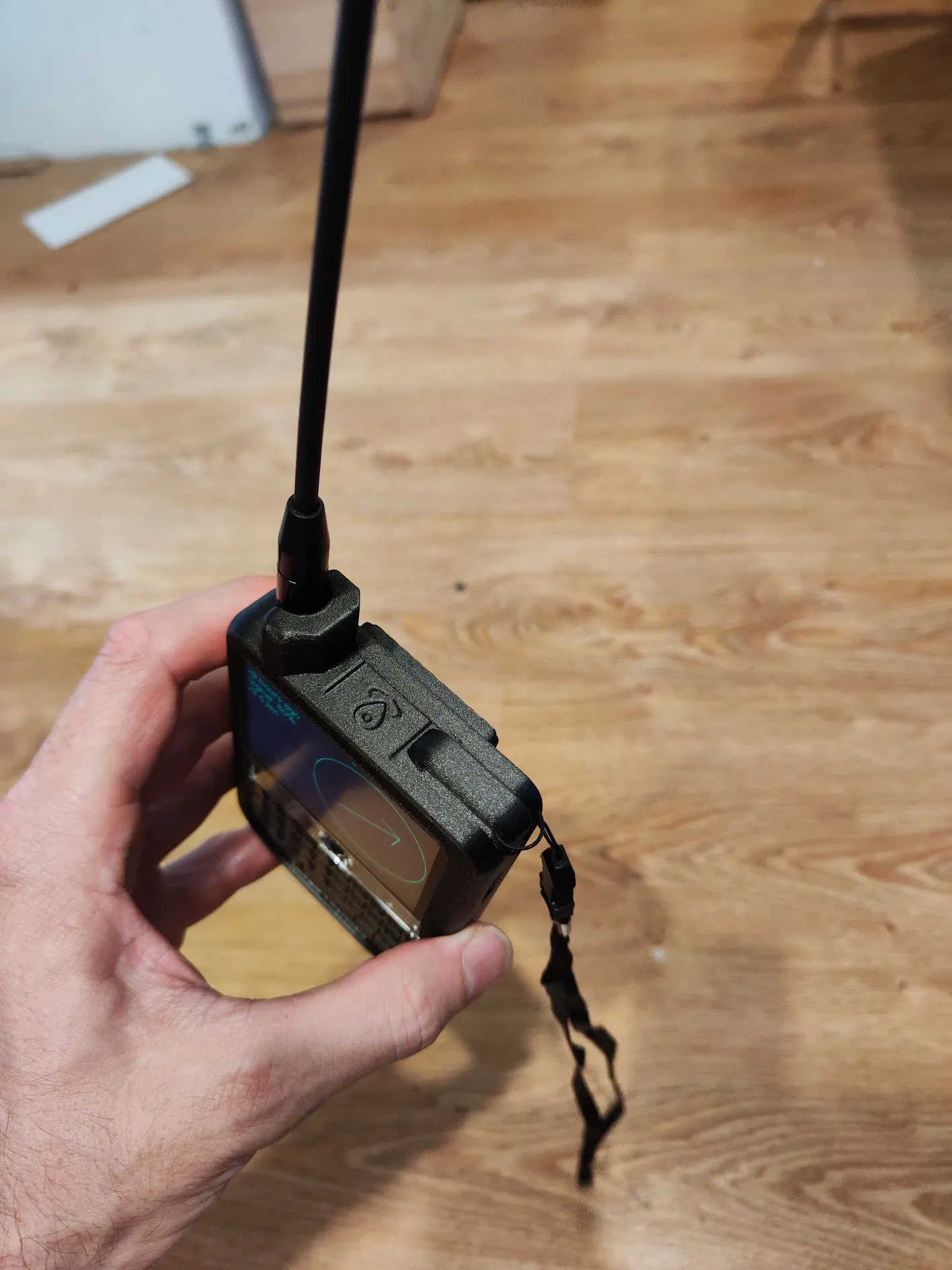

Thêm cái chìa khóa lục giác in được để dễ dàng mở và siết ốc đai ốc ăng-ten.

Mình cũng thêm một cái đế có công tắc GPS để có thể bật tắt khi cần.

Tin mình đi, bạn sẽ muốn dùng bản có công tắc GPS đó vì GPS bật liên tục sẽ rút pin nhanh gấp đôi đó!!

rifluoromethyl{0}

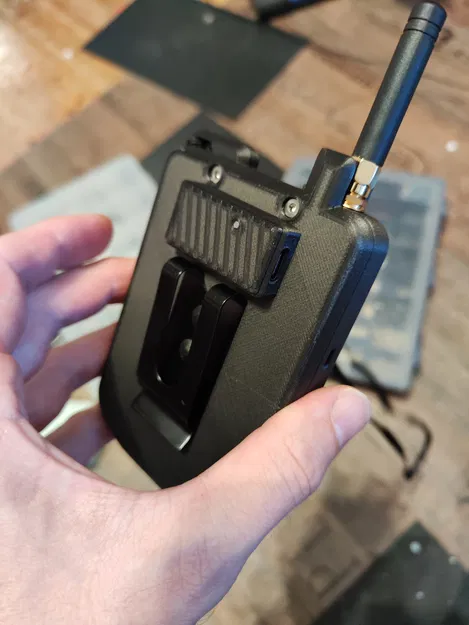

Luôn thích thiết kế của Alley cats nhưng nó hơi cồng kềnh nên bản remix này là một bước tiến lớn vào vùng "mình thích" của mình, một cách tiếp cận mỏng hơn sẽ làm giảm thời gian chạy vì pin không thể lớn bằng, nhưng bù lại mình đã thêm sạc nhanh.

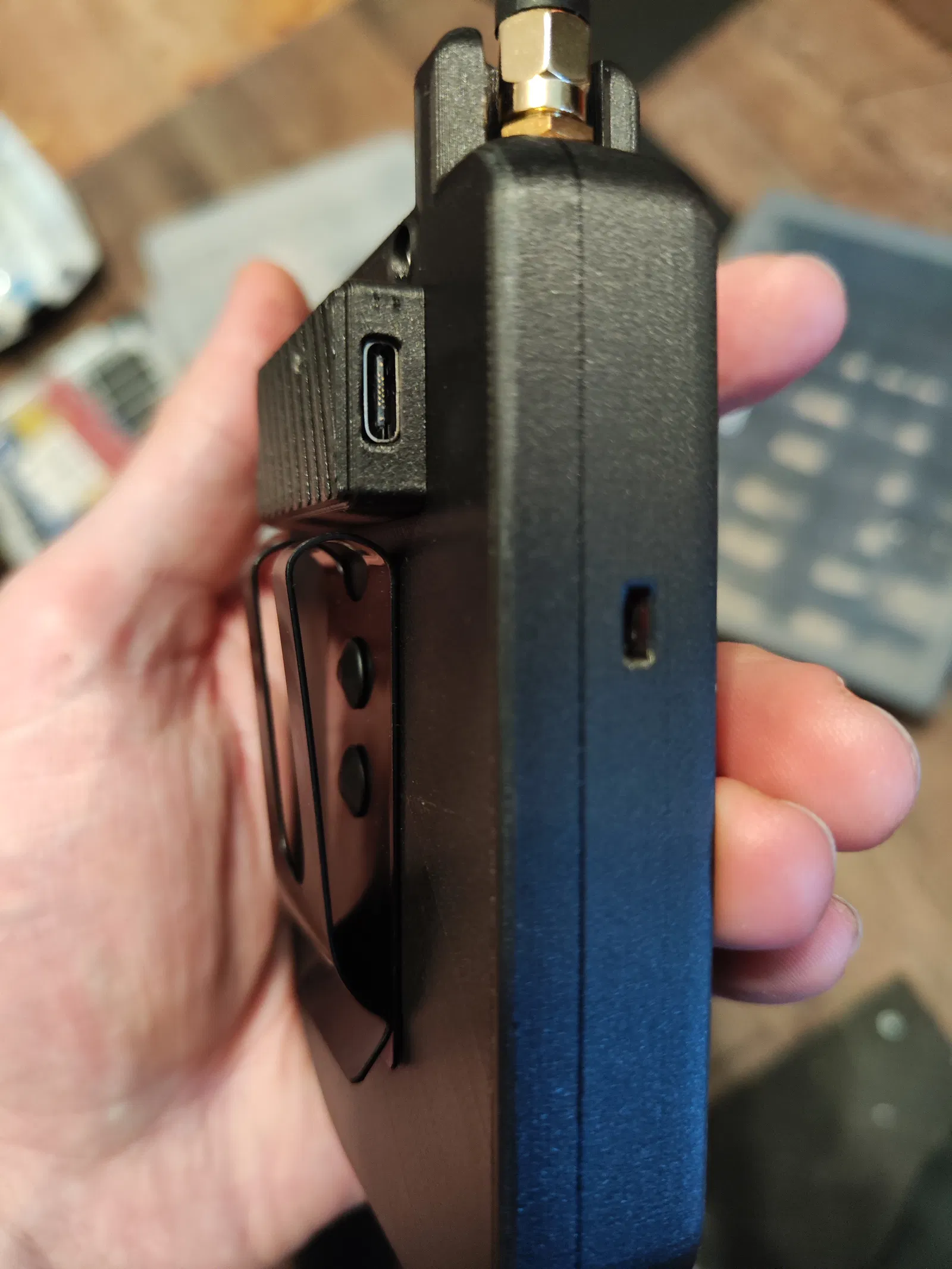

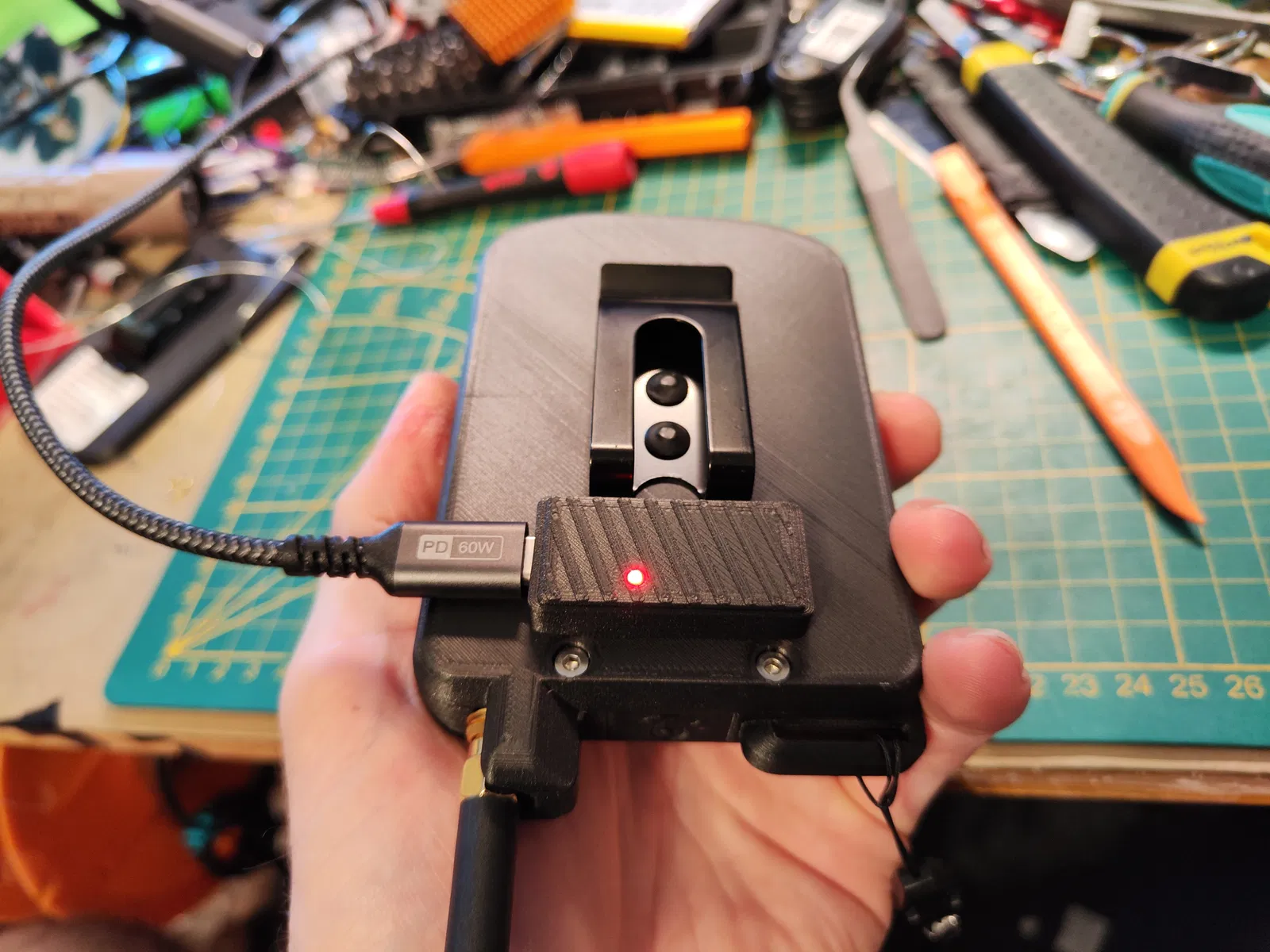

Nó nhanh gấp 5 lần so với mạch sạc nguyên bản của T-Deck và có thể đấu song song với đầu nối BMS của pin vì nó không ảnh hưởng đến phần còn lại của mạch, pin có thể được sạc dễ dàng khi đang sử dụng vì PCB chỉ cung cấp 3 ampe @ 5 vol.

Công tắc GPS: (Tùy chọn)

10/20 cái 50V 0,5 A SS12F15 Công tắc trượt SPDT nhỏ màu đen cho các dự án điện tử DIY g6 1P2T tay cầm 6mm - AliExpress 13

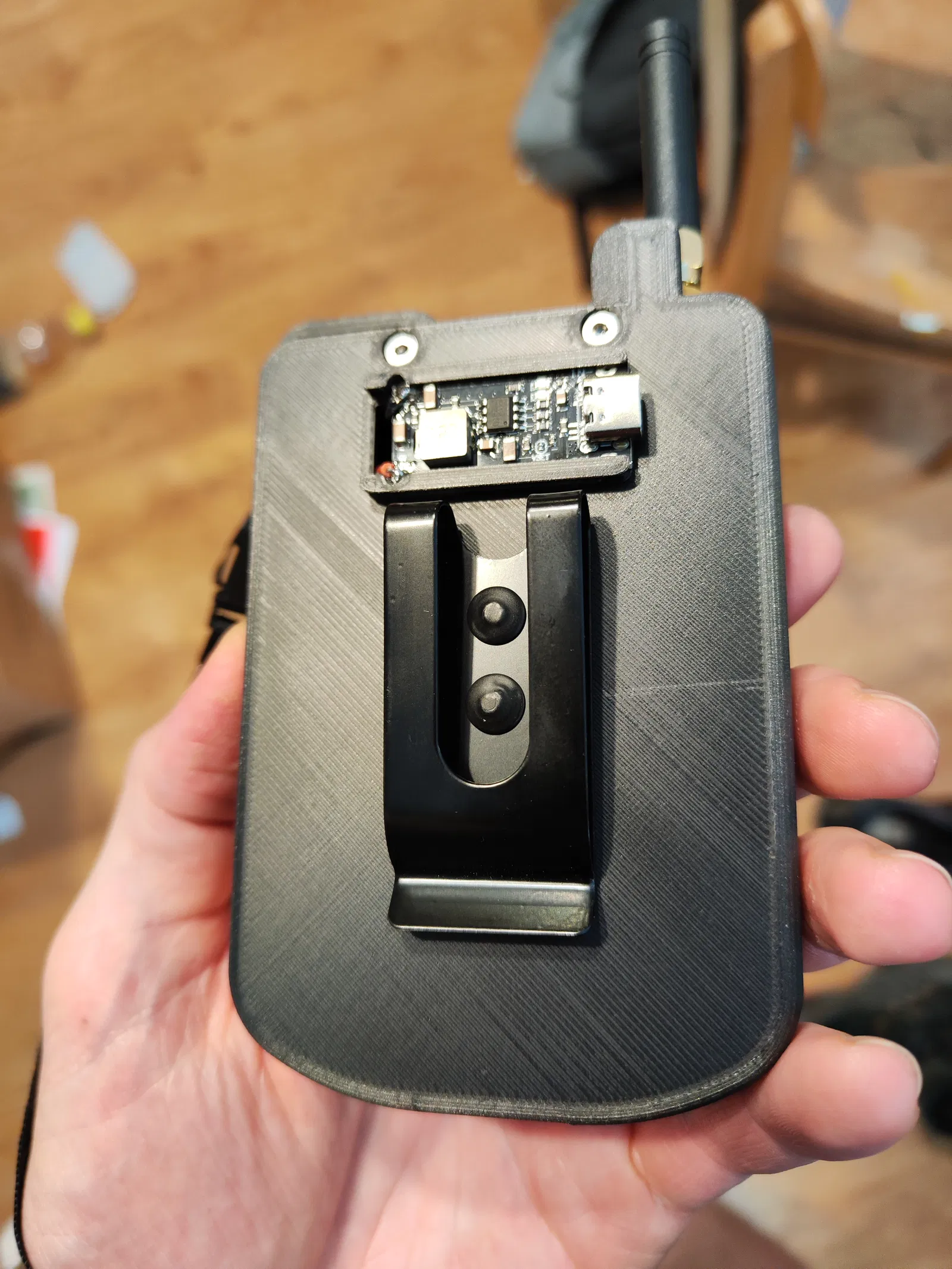

PCB sạc nhanh:

Đầu vào USB Loại C Dòng điện cao 3A Pin Lithium Ternary Polymer Bảng sạc nhanh IP2312 Chế độ CC/CV 5V đến 4,2V - AliExpress 502

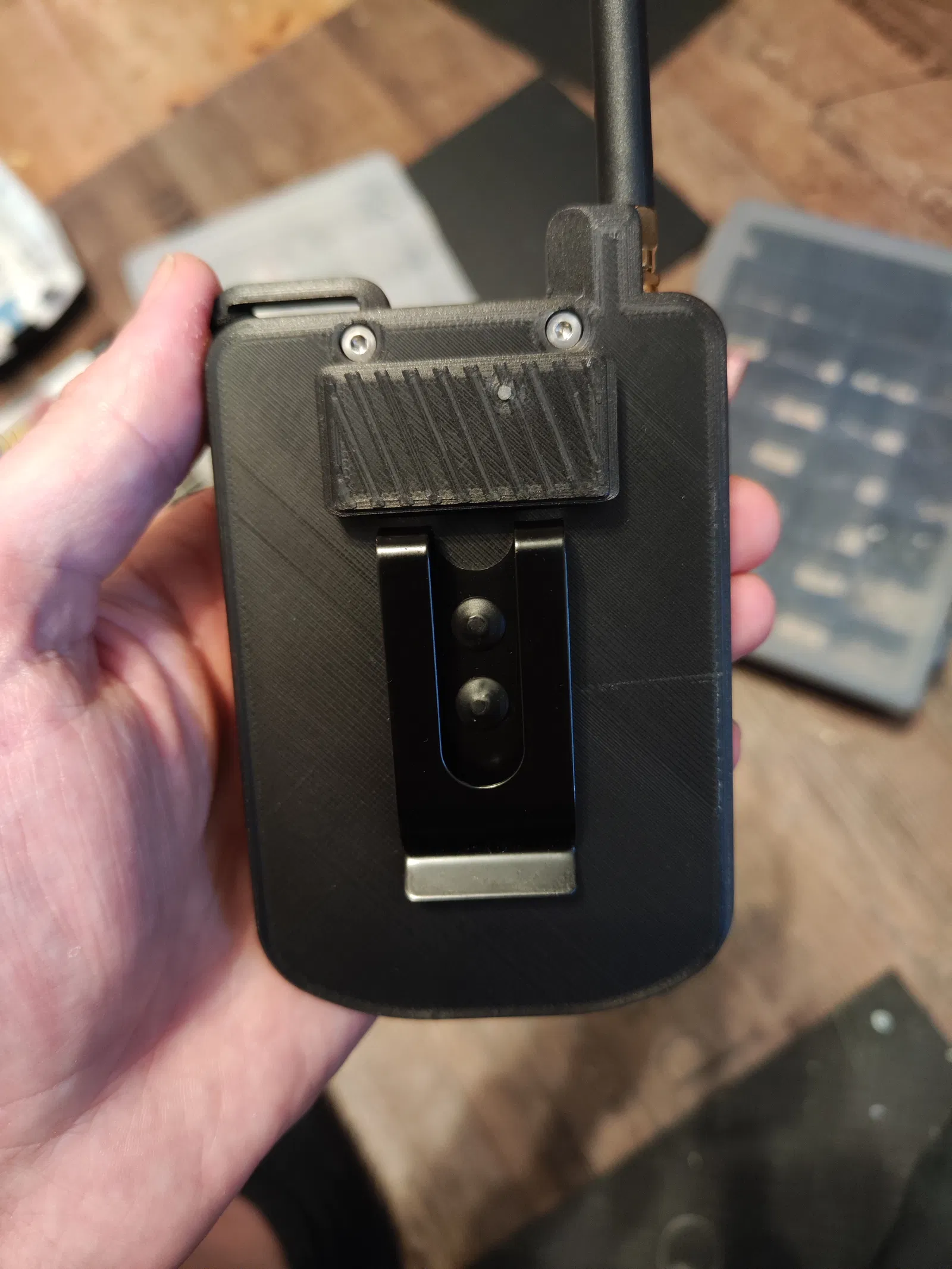

Kẹp thắt lưng kim loại:

/20 chiếc meetee 56x25mm Lỗ kép Kẹp kim loại lò xo Bao da Vỏ kẹp Phụ kiện khóa với đinh tán ốc 8mm - AliExpress 15

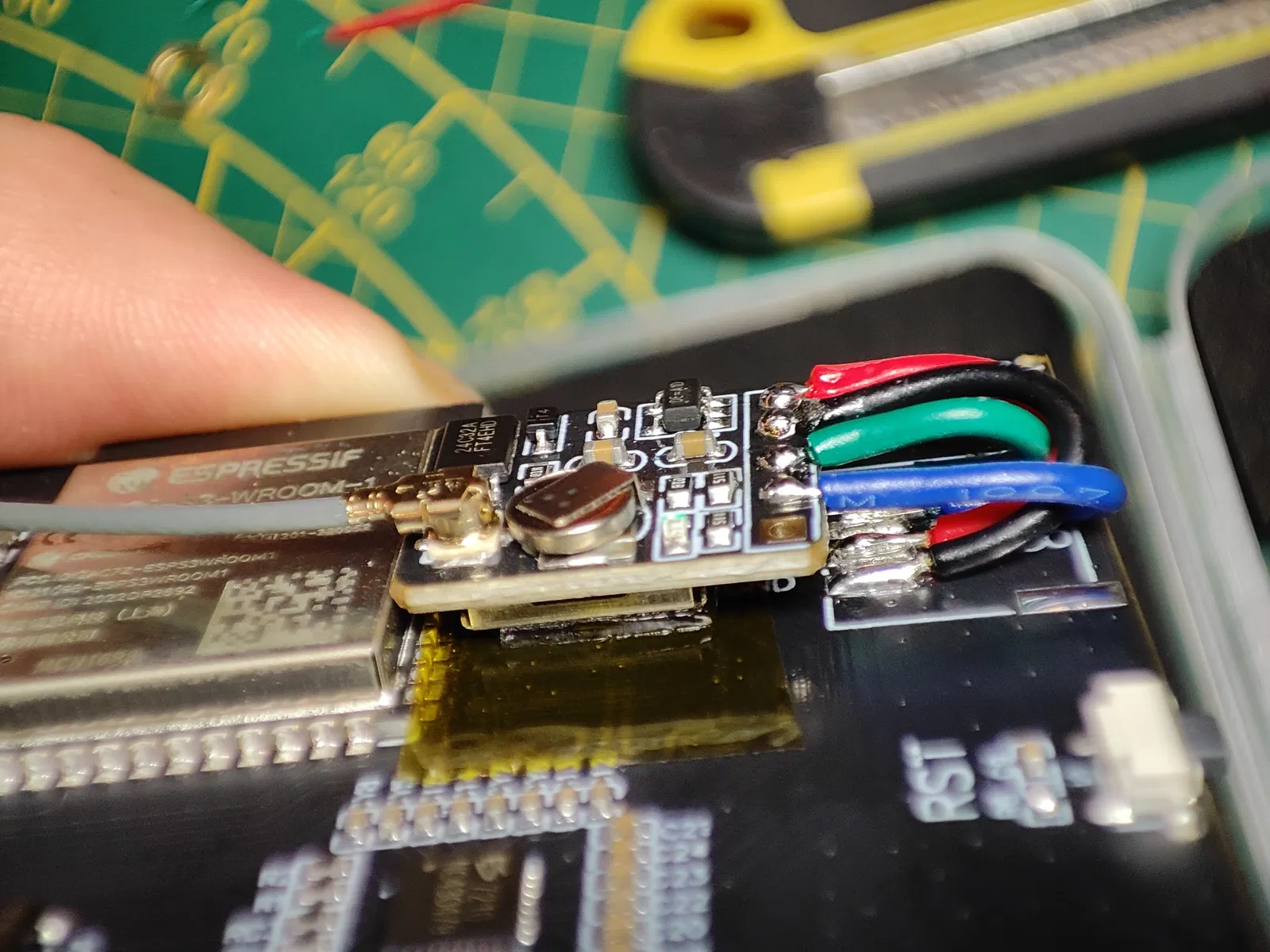

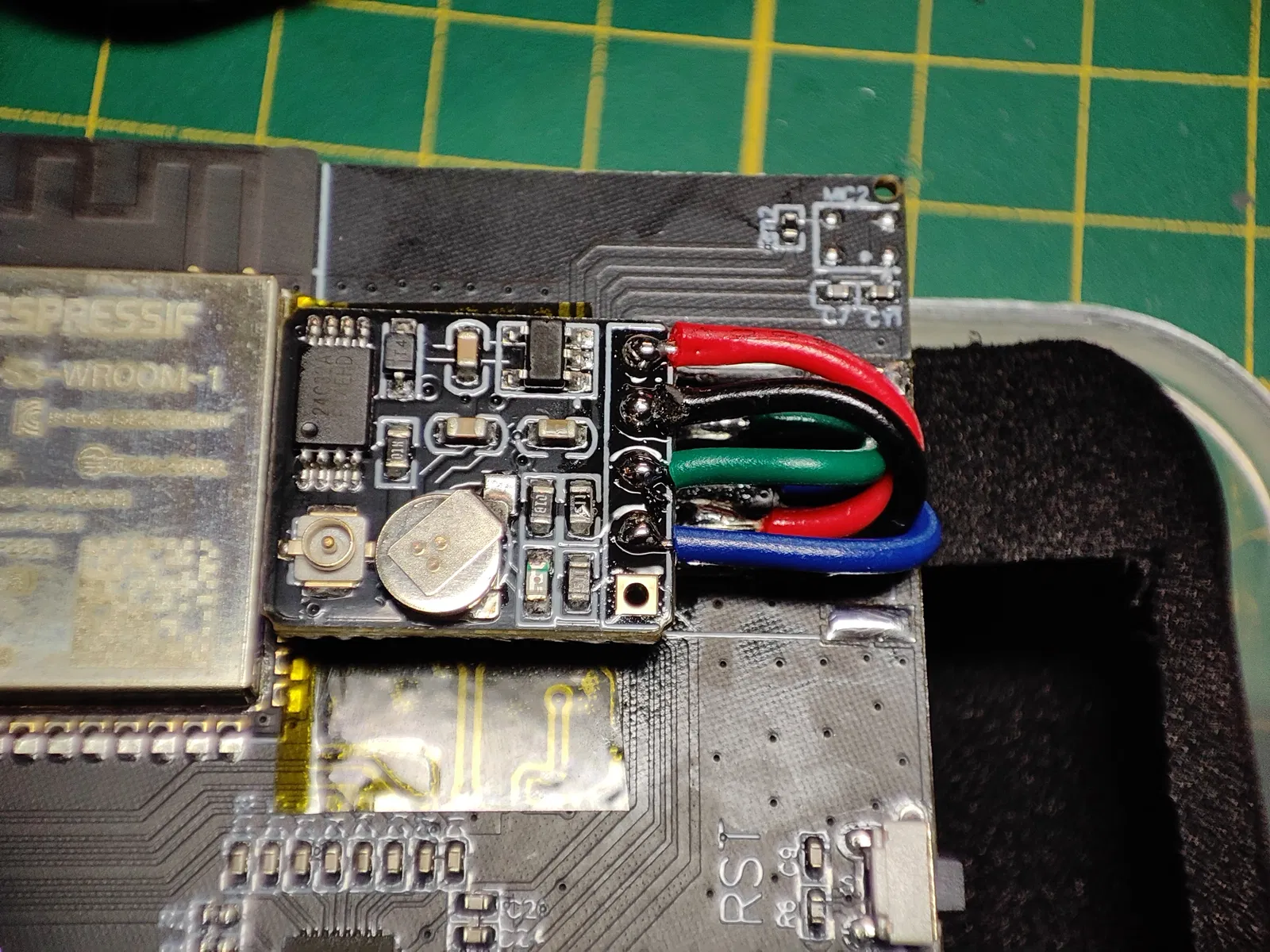

Mô-đun GPS (GPS +BDS):

Mô-đun kép GPS + BDS điều khiển bay định vị định vị, thay thế ATGM336H, cho arduino NEO-M8N NEO-6M - AliExpress 502

Chèn đồng thau M3 (4,5mm) Tùy chọn!

M1 M 1,4 M 1,6 M 1,7 M2 M 2,5 M3 M4 M5 M6 M8 Đồng thau Nhiệt ren Chèn Nut nóng chảy Rãnh ép Khuôn ren đúc từ 3D Pringting - AliExpress 13
