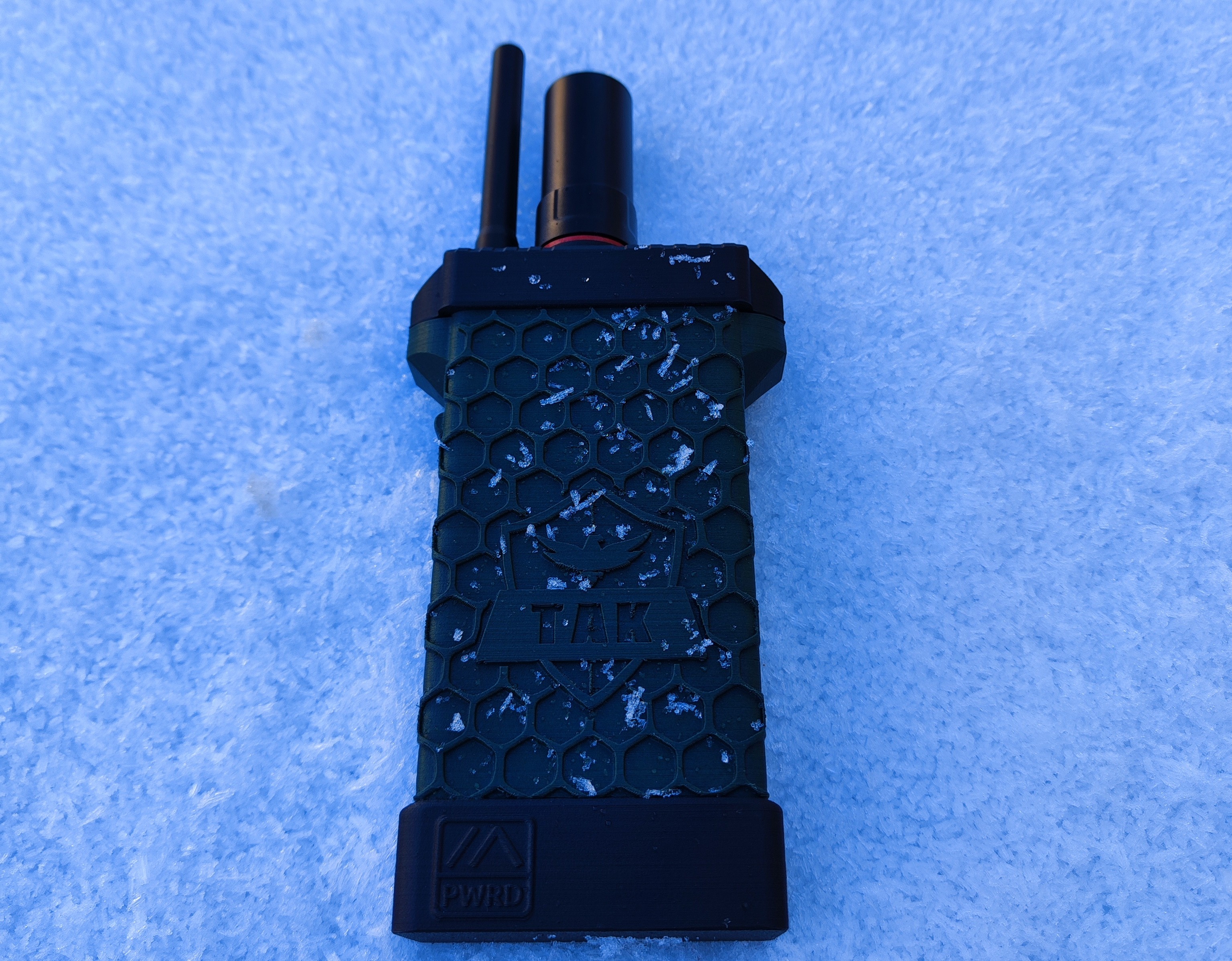

Node Meshtastic "Commander" Tacticool "FakeTAK" Siêu Bền Chống Nước GPS ATAK

LÊN ĐẦU TIÊN!

Tôi đã tạo một kênh Discord cho các bản dựng Tầm nhìn Nhiệt của mình nhưng cũng sẽ thêm kênh #meshtastic vào đó để bạn có câu hỏi hoặc gặp sự cố. Vui lòng chỉ hỏi trong kênh meshtastic cho mọi loại câu hỏi vì tất cả các kênh khác CHỈ dành cho các bản dựng nhiệt của tôi!

https://discord.gg/Ce9BJ2DK3j

_**

**-----------------------------------------------------------------------------------------------

CẬP NHẬT 14.01.25:

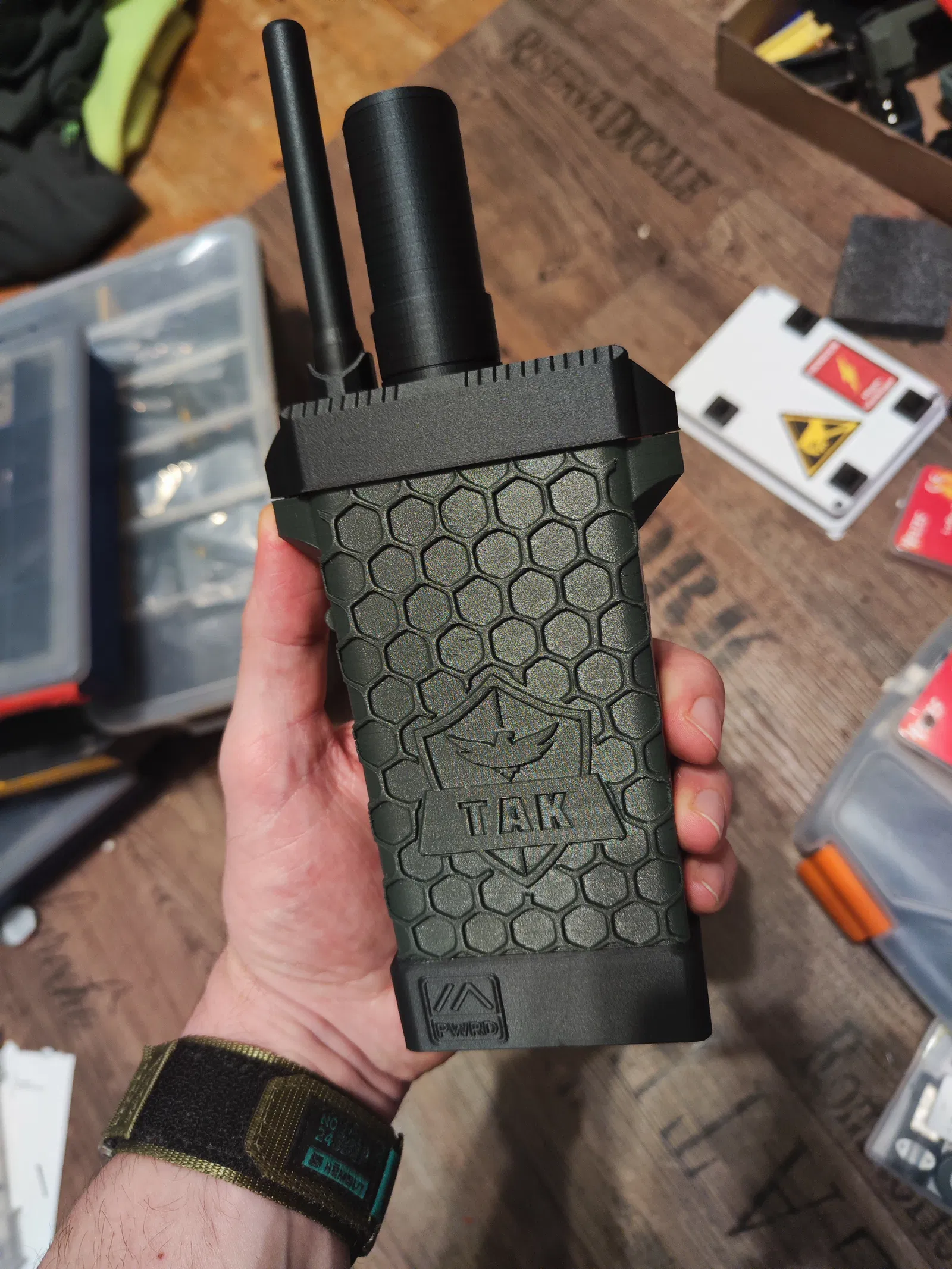

• Đã thêm Vỏ không có họa tiết hoặc logo.

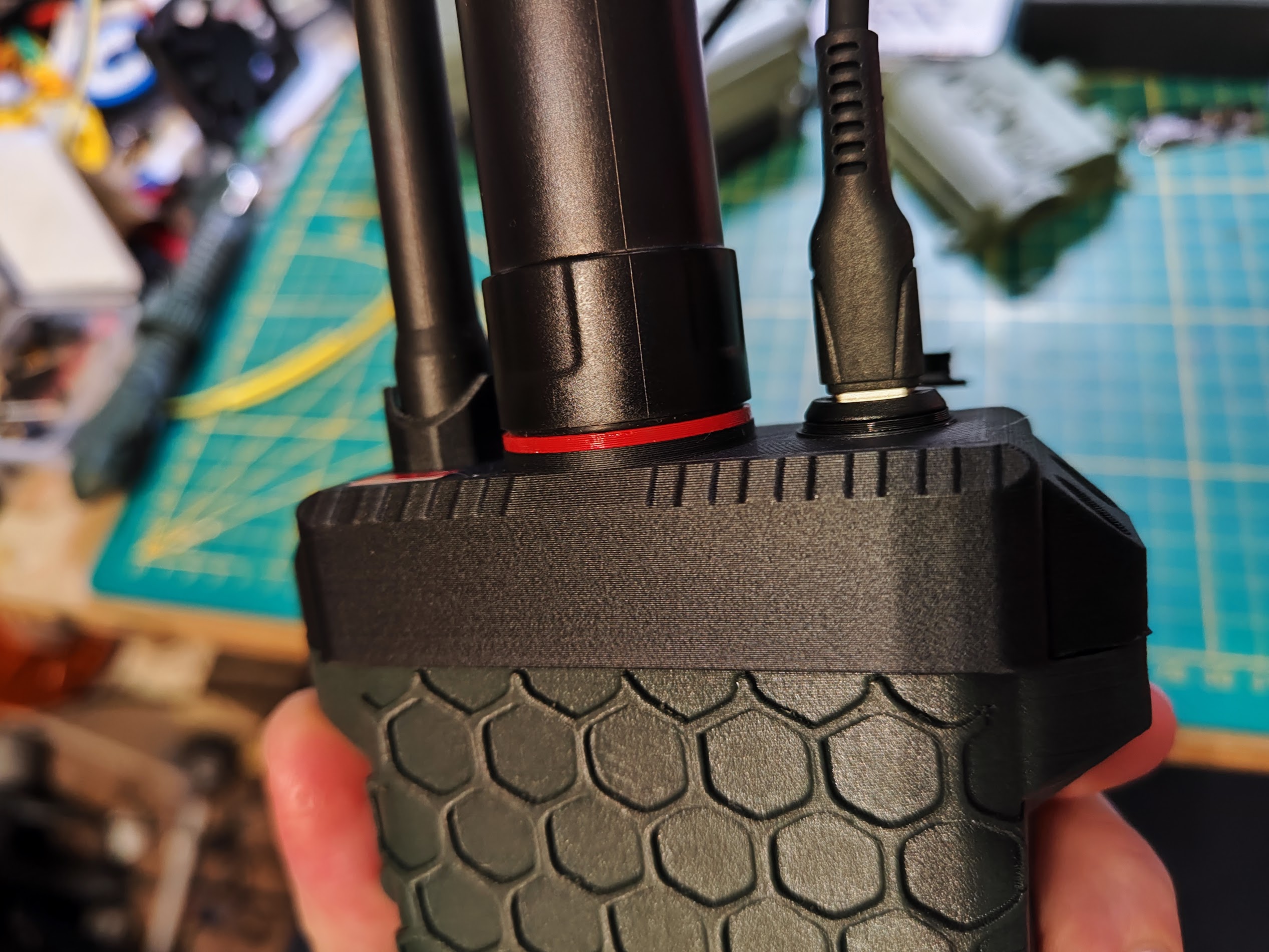

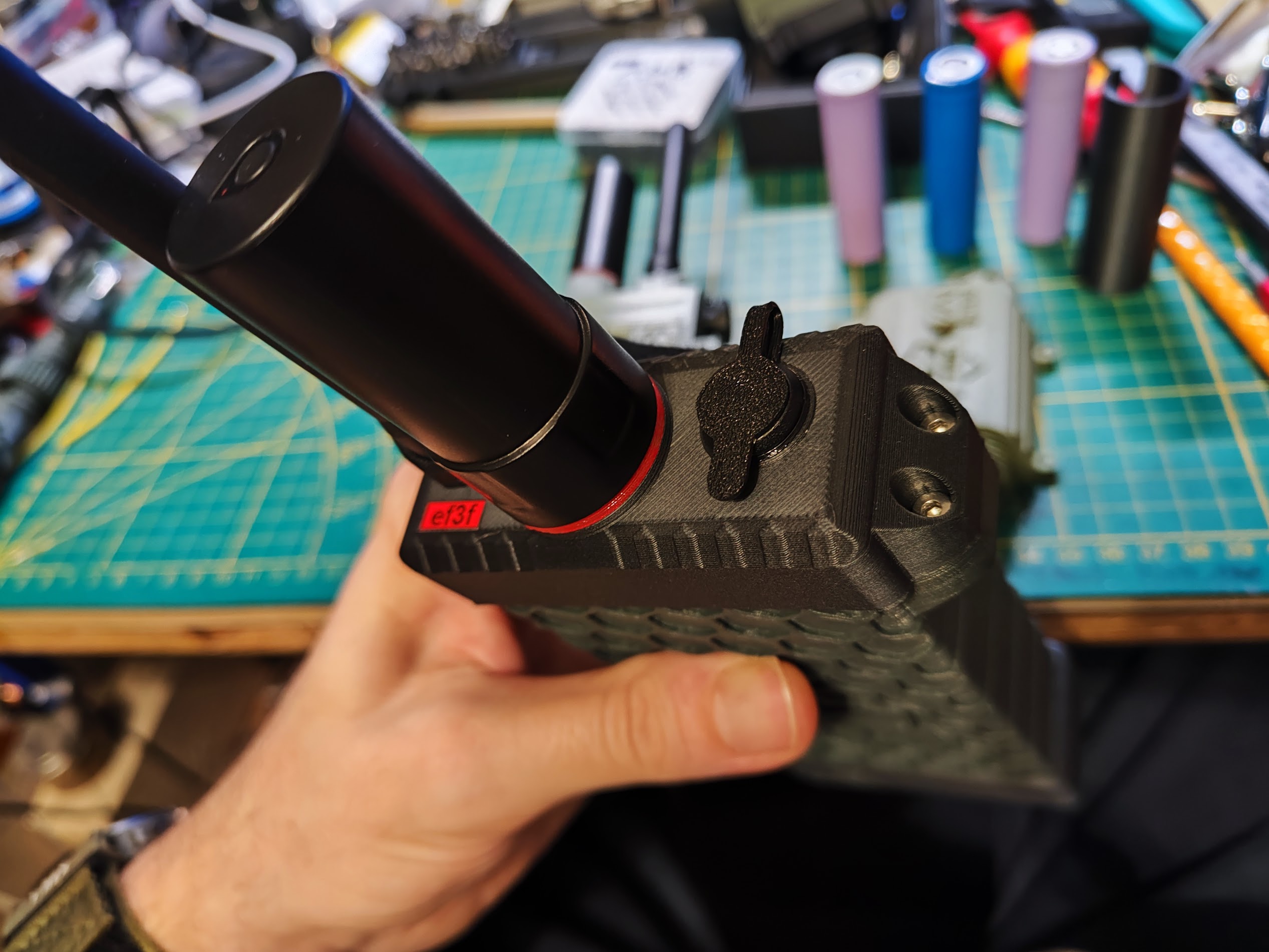

• Đã thêm nắp che cổng USB C để sạc vì nắp nguyên bản đi kèm quá mềm và không sử dụng được.

The FakeTAK được cố tình làm cho Node Faketec nhưng cũng phù hợp với Heltec V3 hoặc T114, bên trong có đủ không gian nên nó cũng phù hợp với các node có kích thước tương tự.

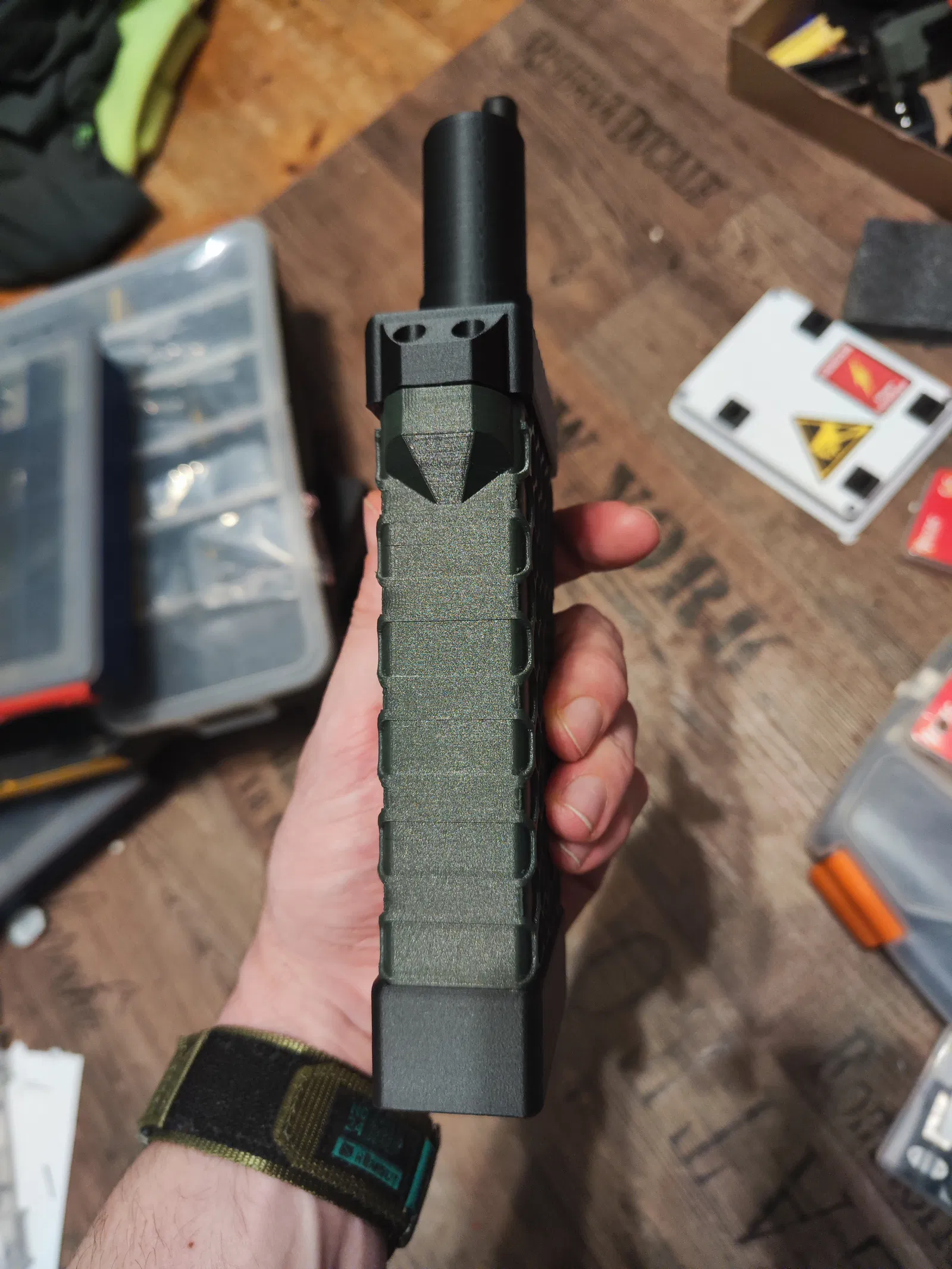

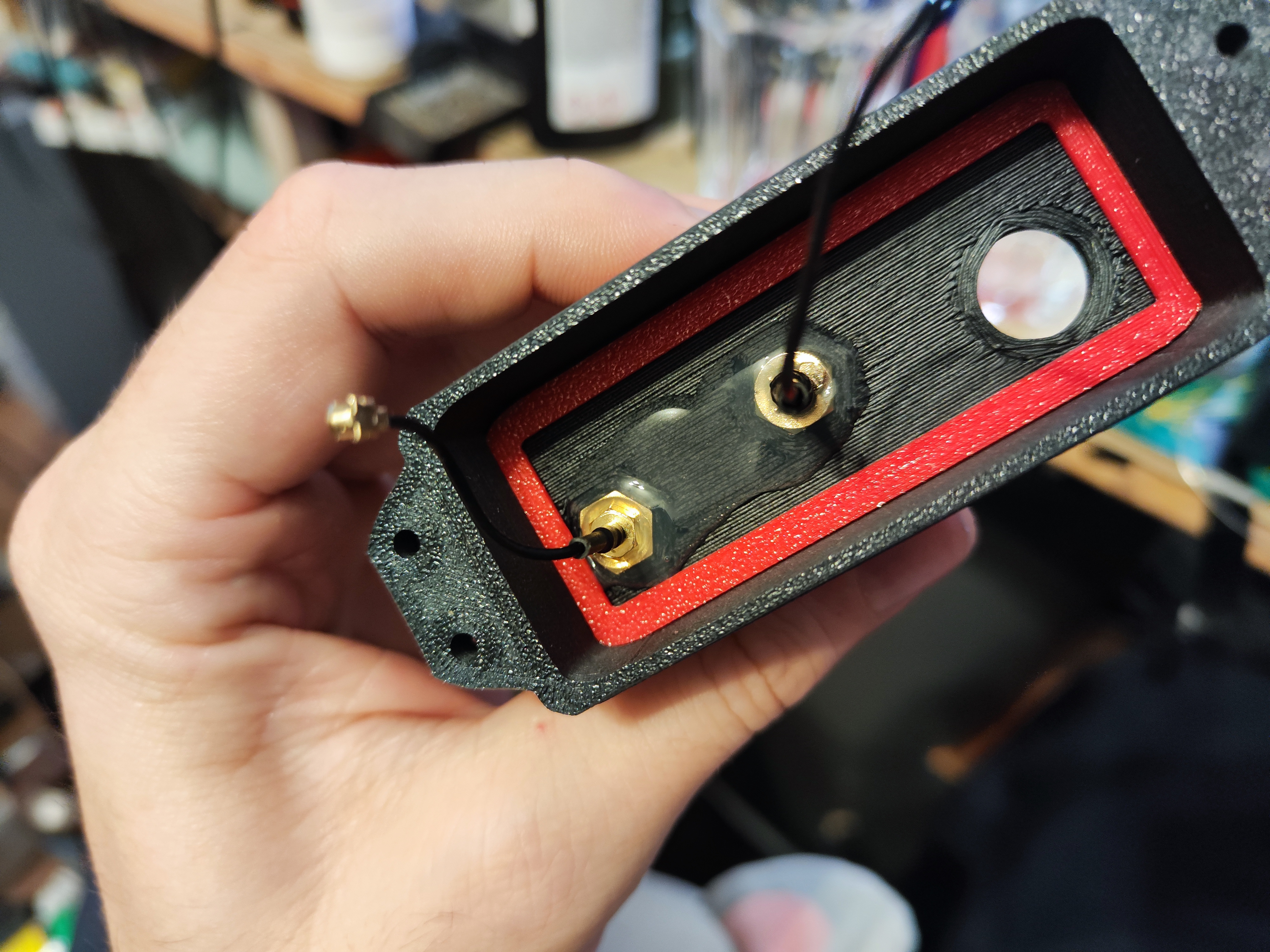

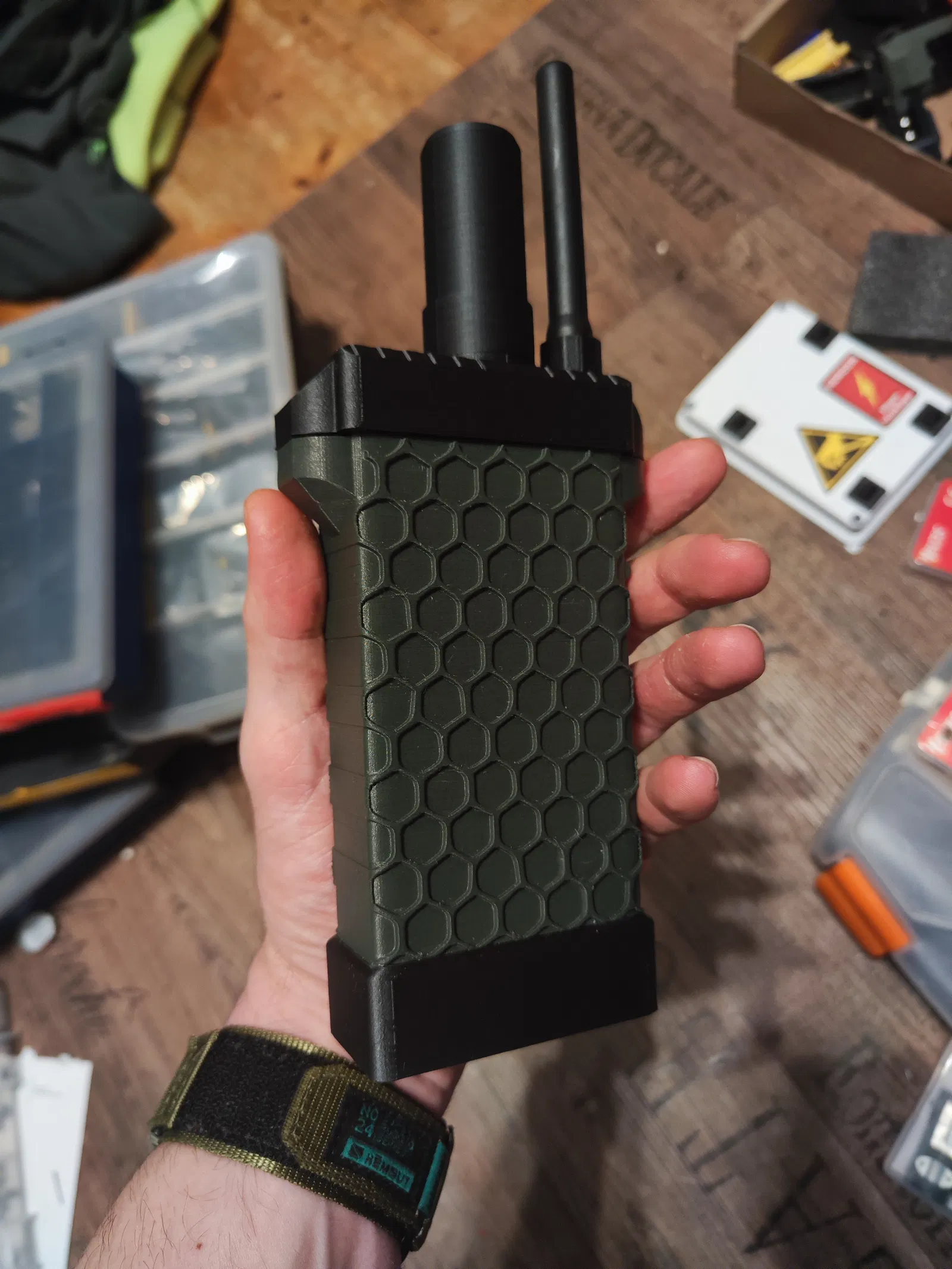

Mục tiêu của dự án này là tạo ra một node có thể dễ dàng chống chịu được điều kiện ngoài trời, bằng cách chống sốc (in bằng sợi Carbon PETG), chống nước (gioăng TPU và silicone lỏng bên trong nắp trên để ngăn nước xâm nhập). Tôi cũng muốn nó chạy trong một thời gian dài, vì vậy với bộ pin 10500mAh (3x pin 18650 3500mAh song song) sẽ kéo dài khá lâu ngay cả khi GPS luôn bật.

Khi pin hết, bạn có thể sạc lại tương đối nhanh chóng với mạch sạc nhanh 15 watt qua USB C.

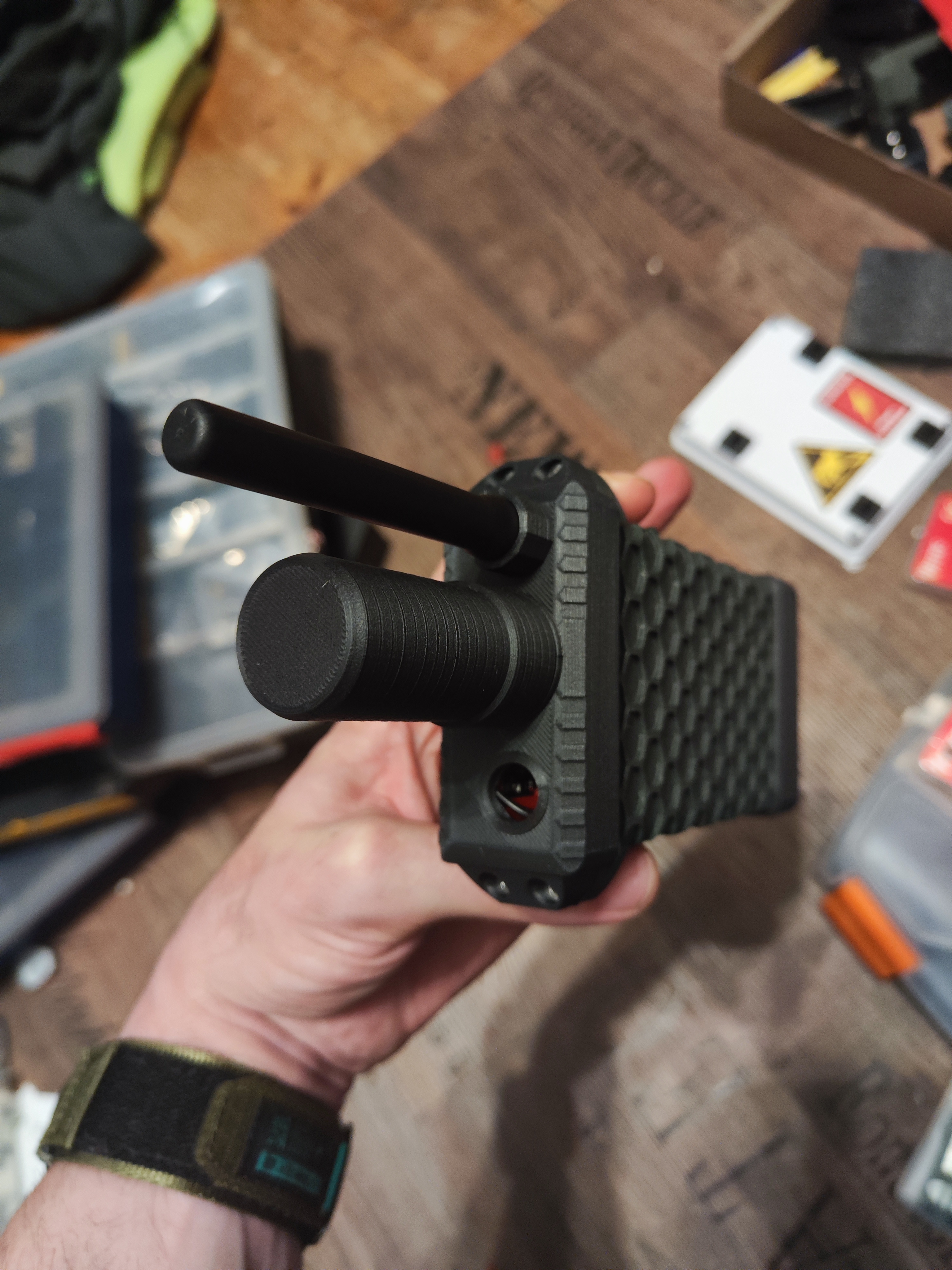

Sử dụng vị trí ăng-ten GPS rất nhạy nên sẽ rất chính xác khi sử dụng ATAK.

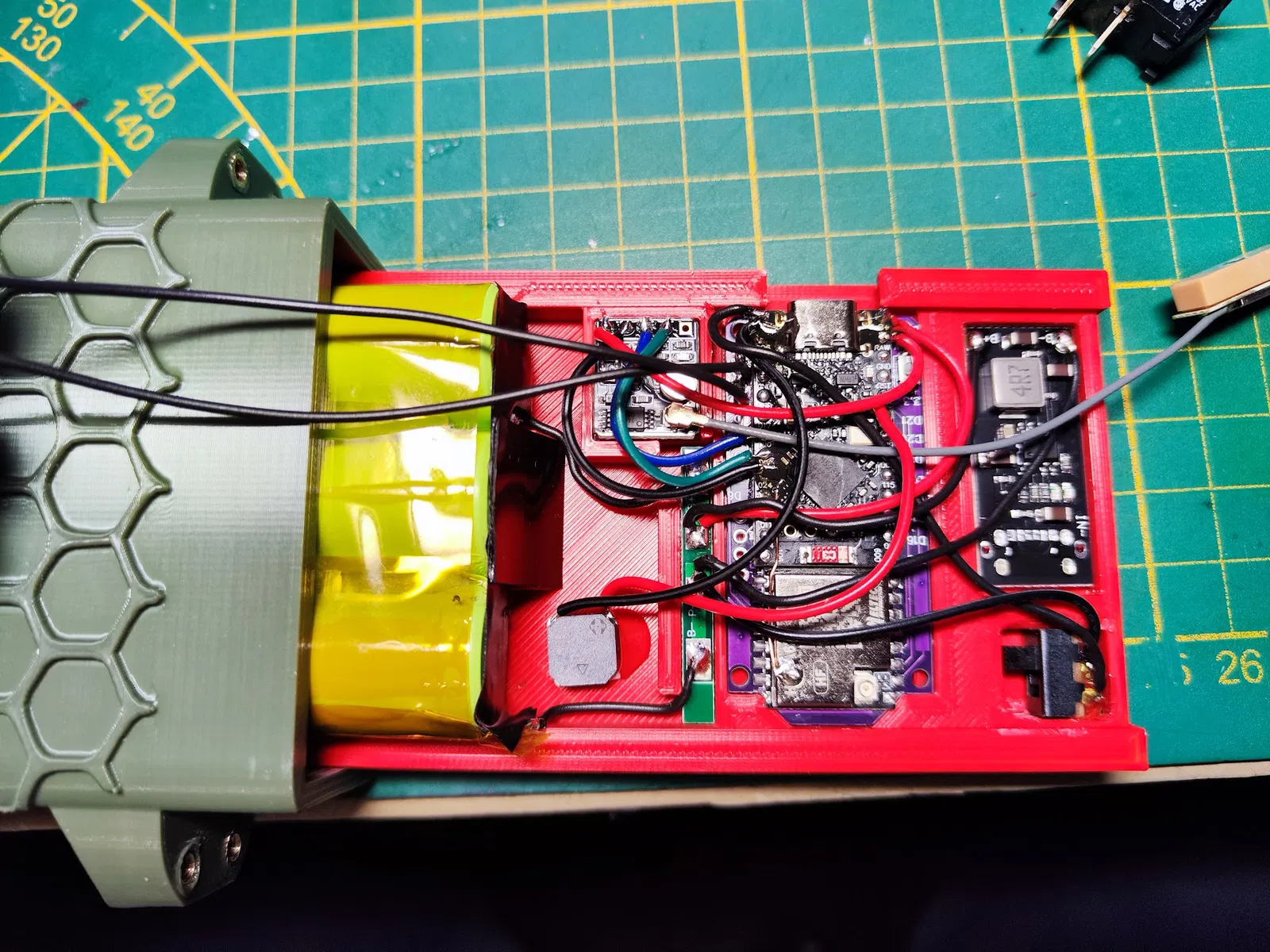

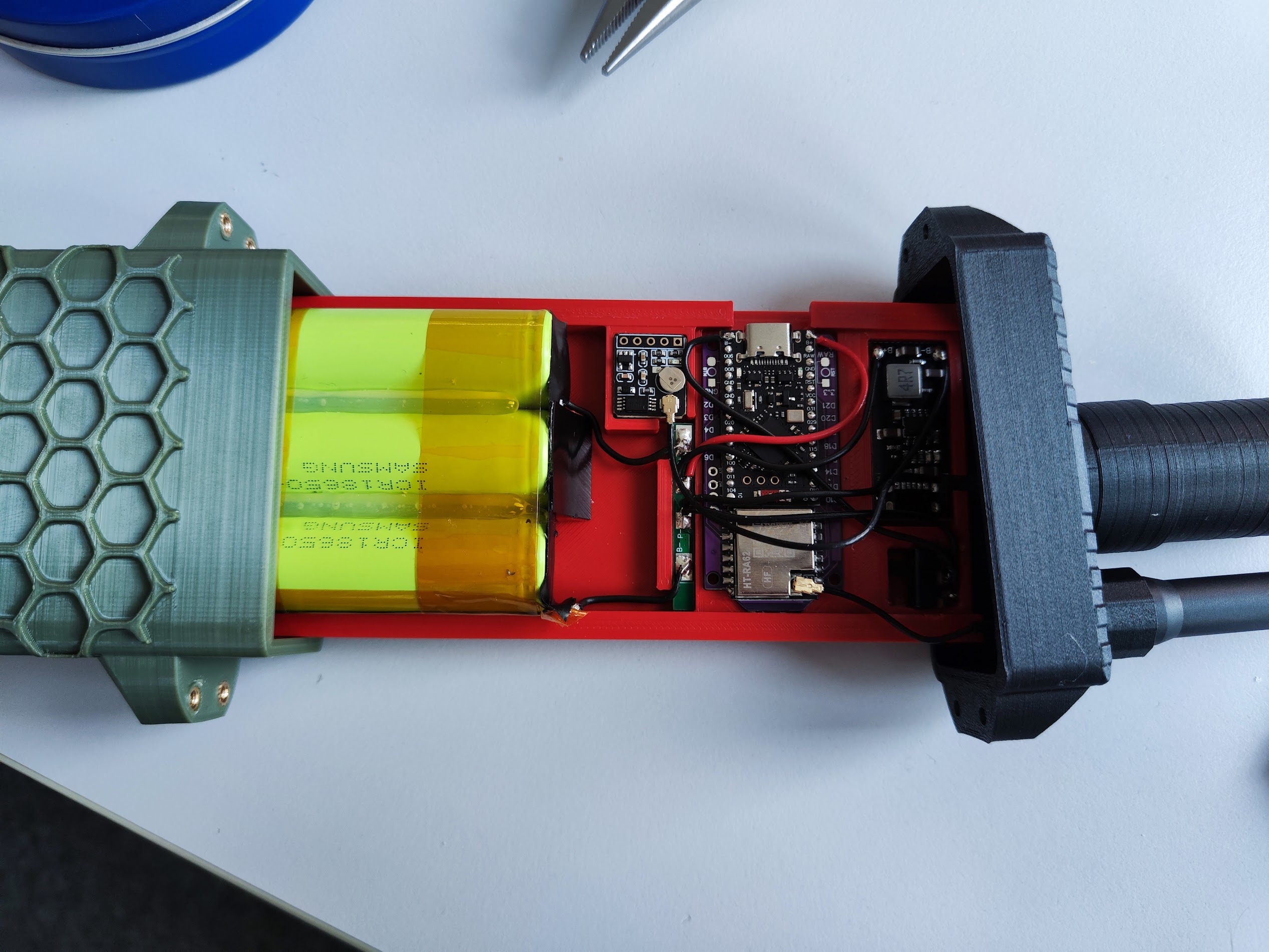

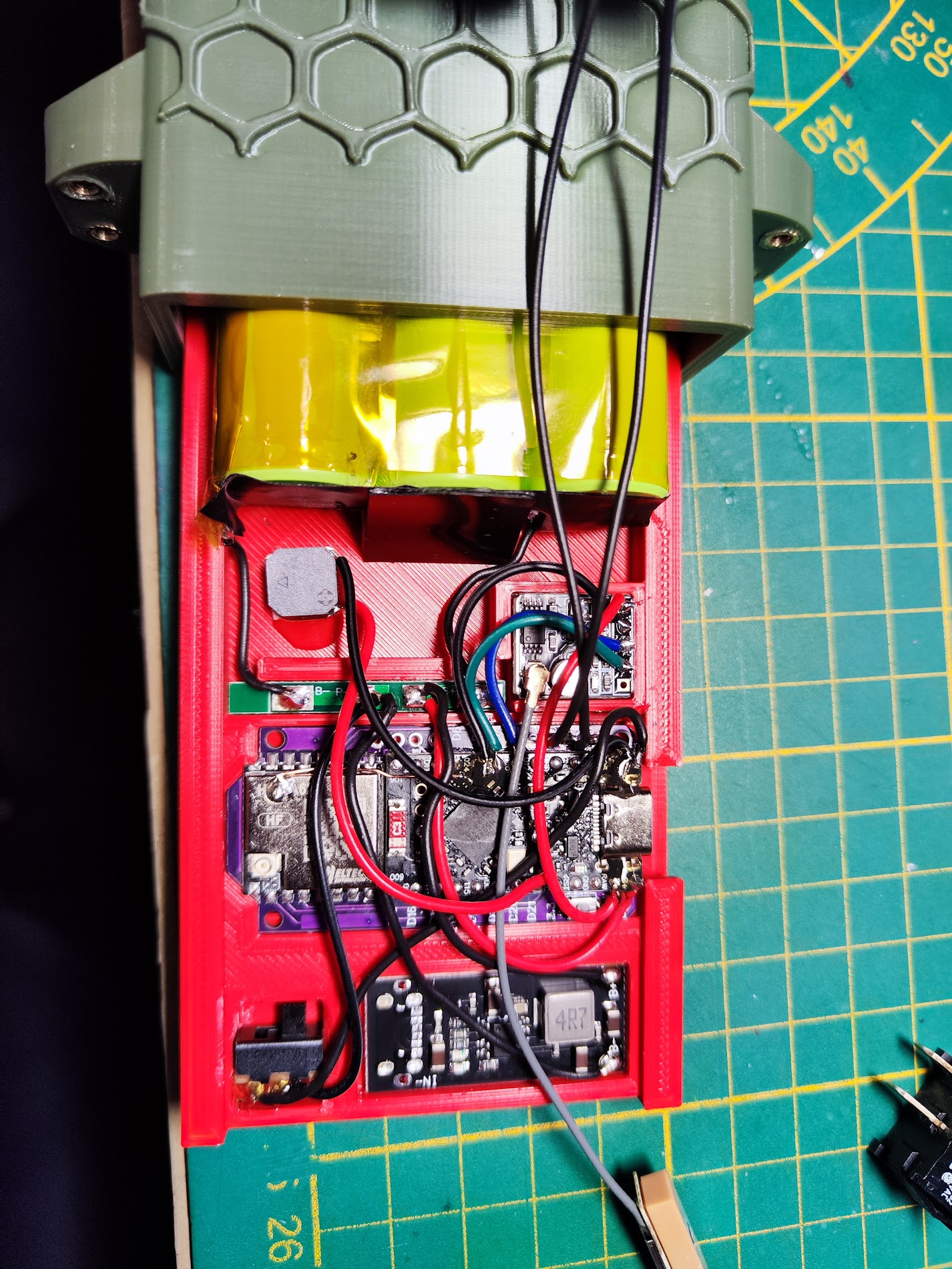

Nó dễ dàng bảo trì vì tất cả các thiết bị điện tử có thể trượt ra ngoài sau khi tháo nắp trên. Vì vậy, không khó để nâng cấp firmware vì cổng USB C của faketec dễ dàng tiếp cận.

Không có đèn nhìn thấy được từ bên ngoài vì nó có thể là một bất lợi chiến thuật. Để biết thiết bị có đang bật hay không, tôi đã tích hợp một bộ rung. Bật/tắt mô-đun GPS qua mosfet, bạn có thể nghe thấy một giai điệu qua bộ rung cho biết rõ ràng nó đã được bật hay tắt.

Có một công tắc cứng bên trong để tắt hoàn toàn thiết bị, nhưng bạn cũng có thể chỉ cần tắt mềm bằng cách giữ nút chính.

Đừng quên kéo mosfet xuống với điện trở 10k Ohm xuống đất để GPS vẫn tắt khi faketec ở chế độ "tắt mềm", tương tự với bộ rung vì nó có thể trở thành một bộ phận làm nóng xD

Phích cắm USB C chống nước chưa về nên chưa có trong ảnh.

Sẽ có thêm nhiều vỏ với các họa tiết khác nhau sớm!

Sợi Carbon infused PETG Filament với màu xanh ô liu đậm mà tôi đã sử dụng là sợi sau đây.

Kohlefaser PETG Filament 1.75mm, TINMORRY PETG-CF 3D-Druckmaterialien, Kompatibel mit Bambu FDM 3D-Drucker, 1 KG 1 Spule, Olivgrün : Amazon.de: Gewerbe, Industrie & Wissenschaft

MẸO:

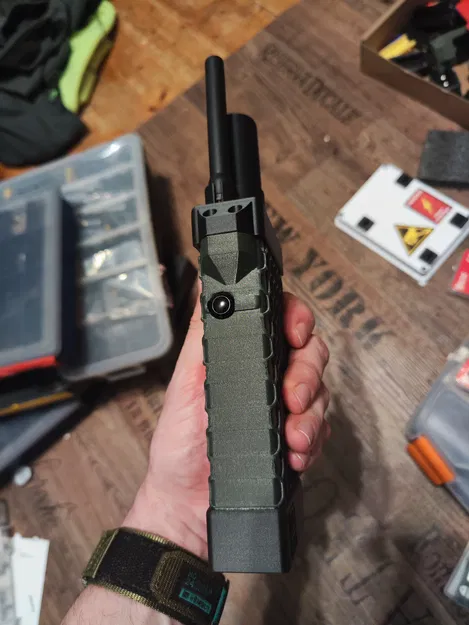

Nút bên hơi khó, hãy nối dây đủ dài vào bảng Faketec, trượt khung vào với cáp ăng-ten GPS đã được kết nối với bảng, khi bộ pin đi qua lỗ nút, bạn chỉ cần đẩy dây ra và hàn nút "bên ngoài", đừng quên trượt đai ốc của nút trên cáp trước khi bạn đẩy cáp qua lỗ! Sau khi bạn kết nối nút với cáp, hãy trượt nó vào và sau đó sử dụng tua vít mỏng để vặn đai ốc vào, việc này hơi khó nhưng hoàn toàn có thể làm được ;)

Danh sách bộ phận:

Faketec NRF 52 DIY node (lựa chọn tốt nhất và rẻ nhất hiện có)

gargomoma/fakeTec_pcb: A low-cost nrf52 device.

3x pin 18650 lấy từ nguồn địa phương và kết nối song song.

Bộ bảo vệ pin Lithium Ion 1S cho các cell kết nối song song:

10 TEILE/LOS 1S 3,7 V 3A li-ion BMS PCM batterie schutz bord pcm für 18650 lithium-ionen li batterie - AliExpress 502

Bộ sạc Lithium Ion 1S 3A:

Typ C USB Eingang High Strom 3A Polymer Ternären Lithium-Batterie Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V - AliExpress 502

Ăng-ten tương thích SMA với tần số theo vùng bạn chọn hoặc theo khuyến nghị của tôi:

GSM 868 MHz 915 MHz Antenne Lora PBX wasserdicht 3bdi SMA Stecker IOT Antena 868 MHz 915 MHz Antennenantennen für Lorawan - AliExpress 509

Hoặc:

Nb-iot /LORA Weiche Antenne UAV drahtlose modul Abbildung übertragung daten übertragung 840-868-900-915-902-928mhz antenne SMA männlichen - AliExpress 509

Ổ cắm USB C chống nước:

USB-C 2p Hochstrom-Lade buchse mit ph 2,54 Mutter Snap-Lock-Platte USB TYPE-C Buchse Typ C wasserdichte Buchse - AliExpress 13

Mô-đun GPS:

Tztgps bds beidou Dual-Mode-Modul, Flugs teuerung Satelliten position ierungs navigator, atgm336h Ersatz, für NEO-M8N - AliExpress 502

Ăng-ten GPS: HA-203

Rtk gnss antenne hochpräzise helix position ierung uav unbemanntes fahrzeugs chiffgps l1 l2 l5 glonass beidou galileo sma wasserdicht - AliExpress 509

Cáp bộ chuyển đổi SMA sang Ipex cho mô-đun GPS và lora: SMA Female, 7,5CM và 5CM

10 teile/los sma zu ipex rf 1,13 kabel rp sma/sma weiblich zu ufl/u. fl/ipx/IPEX-1Female wifi antenne rf 1,13 rf kabel pigtail verlängerung - AliExpress 13

Nút chống nước để bật/tắt GPS:

8mm Tasten Metall Power Auf Off Push Button Mini Schalter Momentary Self-reset Türklingel Wasserdicht Horn Taste Power start Stop - AliExpress 13

Mosfet để cấp nguồn cho bộ rung và bật/tắt GPS vì công suất đầu ra NRF52 quá thấp: SI2312

200PCS SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Transistor SMD Triode - AliExpress 502

Điện trở để "kéo xuống" mosfet dùng cho bộ rung và GPS để chúng không tiêu thụ điện khi không hoạt động hoặc khi tắt (tắt bằng phần mềm):

1000 stücke 1/6w Kohlenstoff film widerstand 1r-1m 10k Ohm 10k 4,7 k 2,2 k 1k k 3k/5/6/7/8/9.1.2.3.4.5.6.7.8./k/r 220r - AliExpress 502

Bộ rung: (8.5x8.5.3mm 3volt)

10 stücke smd Summer 5020 7525 8530 9650 1230 9032 3V 3,6 V 5V magnetischer Mini aktiver passiver Piezo-Summer Lautsprecher elektronisches Kit - AliExpress 502

Công tắc nguồn chính:

Heißer 20 stücke 5V 0,3 A Mini Größe Schwarz SPDT Rutsche Schalter für Kleine DIY Power - AliExpress 13

Dây cáp: 0,5

5 Meter quadratisch 0,3 0,5 0,75 1 1,5 mm RV-Feindraht PVC-isoliertes blankes Kupferkabel 220 V Lautsprecher Power Led elektrischer elektrischer Draht - AliExpress 13

Chèn nóng bằng đồng M3: M3, 4.5OD 6mm:

M2 M2,5 M3 M4 M5 M6 Messing Hot Melt Einsatz Rändelmutter Gewinde Wärmeform Doppel-Twill-Injektions-Einbettungsmutter für 3D-Drucker - AliExpress 13

Vít M3: 10mm

10/50 Stück M1,6 M2 M2,5 M3 M4 M5 M6 M8 schwarzer Stahl der Güteklasse 10,9 ISO7380 Sechskant-Innensechskant-Knopf-Pilz-Inbusschraube - AliExpress 13
