Vỏ case Lilygo T-Deck TD1
Vỏ case tùy chỉnh cho Lilygo T-Deck TD1, yêu cầu dung sai khít và vật liệu in như PLA+ hoặc PETG. Cung cấp nhiều tùy chọn mặt trước và mặt sau, bao gồm cả khả năng tùy chỉnh cho pin lớn hơn và các phụ kiện như loa, track ball, GPS, và Grove. Lưu ý về việc sử dụng thương mại và in ấn theo giấy phép CC BY-SA 4.0.
Mô tả
Thông báo về việc sử dụng thương mại và ghi nhận công lao
Alley Chat TD1 © 2024 của Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0.
Việc sử dụng thương mại thiết kế này, bao gồm sử dụng cho mục đích quảng cáo, bán và bán lại cho các doanh nghiệp khác để bán, được phép theo các điều kiện sau: Trước bất kỳ hoạt động khai thác thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi nhận công lao phù hợp. Yêu cầu này cũng áp dụng cho bất kỳ việc chia sẻ, phân phối hoặc tạo ra các tác phẩm phái sinh nào, bao gồm cả các thiết kế thủ công bắt chước thiết kế này. Ghi nhận công lao phù hợp phải được nêu rõ ràng trong tất cả các trường hợp sử dụng. Để biết các phương thức liên hệ chính thức và thông tin thêm, hãy truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều không được phép và không nên được sử dụng cho các yêu cầu thương mại hoặc cấp phép.
Miễn trừ trách nhiệm: Một số liên kết trên trang này có thể là liên kết liên kết Amazon. Nếu bạn mua hàng qua chúng, tôi có thể nhận được một khoản hoa hồng nhỏ — hoàn toàn không tốn thêm chi phí cho bạn. Tôi chỉ giới thiệu các thiết bị mà tôi tin tưởng và tự sử dụng. Cảm ơn sự ủng hộ của bạn!
Cài đặt in đề xuất
Vật liệu: PLA+ hoặc PETG Đầu phun: 0.4mm Chiều rộng đùn 0.4mm Chiều cao lớp: 0.2mm Các lớp viền: 3 Lòng trong: 20% Các lớp trên/dưới: 5 Vật liệu hỗ trợ: Không có
Tuyên bố miễn trừ trách nhiệm in 3D
Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo với bạn rằng thiết kế này đã trải qua quá trình thử nghiệm và lặp lại kỹ lưỡng. Tuy nhiên, xin lưu ý rằng in 3D liên quan đến nhiều biến số, bao gồm các loại sợi khác nhau, cài đặt máy in và mức độ hiệu chỉnh. Những yếu tố này có thể ảnh hưởng đáng kể đến bản in cuối cùng.
Trước khi kết luận rằng thiết kế bị lỗi, tôi khuyến khích bạn:
- Kiểm tra hiệu chỉnh máy in của bạn: Đảm bảo máy in của bạn được hiệu chỉnh đúng cách. Đặc biệt là sự co ngót của sợi.
- Điều chỉnh cài đặt in: Thử thay đổi cài đặt in để đạt được kết quả tốt hơn.
- Thay đổi kích thước mô hình: Tăng hoặc giảm tỷ lệ mô hình một chút có thể giải quyết các vấn đề về khớp nối.
Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có các bộ phận rất mỏng manh. Nếu bạn gặp bất kỳ sự cố nào hoặc cần hỗ trợ, xin vui lòng liên hệ với tôi. Tôi sẵn sàng giúp đỡ và có thể cung cấp hướng dẫn để đạt được kết quả tốt nhất. Việc cho rằng một thiết kế tệ mà không xem xét các biến số này là làm tổn hại đến cộng đồng và có thể ngăn cản người khác thử một thiết kế có thể hoạt động hoàn hảo với những điều chỉnh nhỏ.
Cảm ơn bạn đã thông cảm và hợp tác. Chúc bạn in vui vẻ!
Mô tả

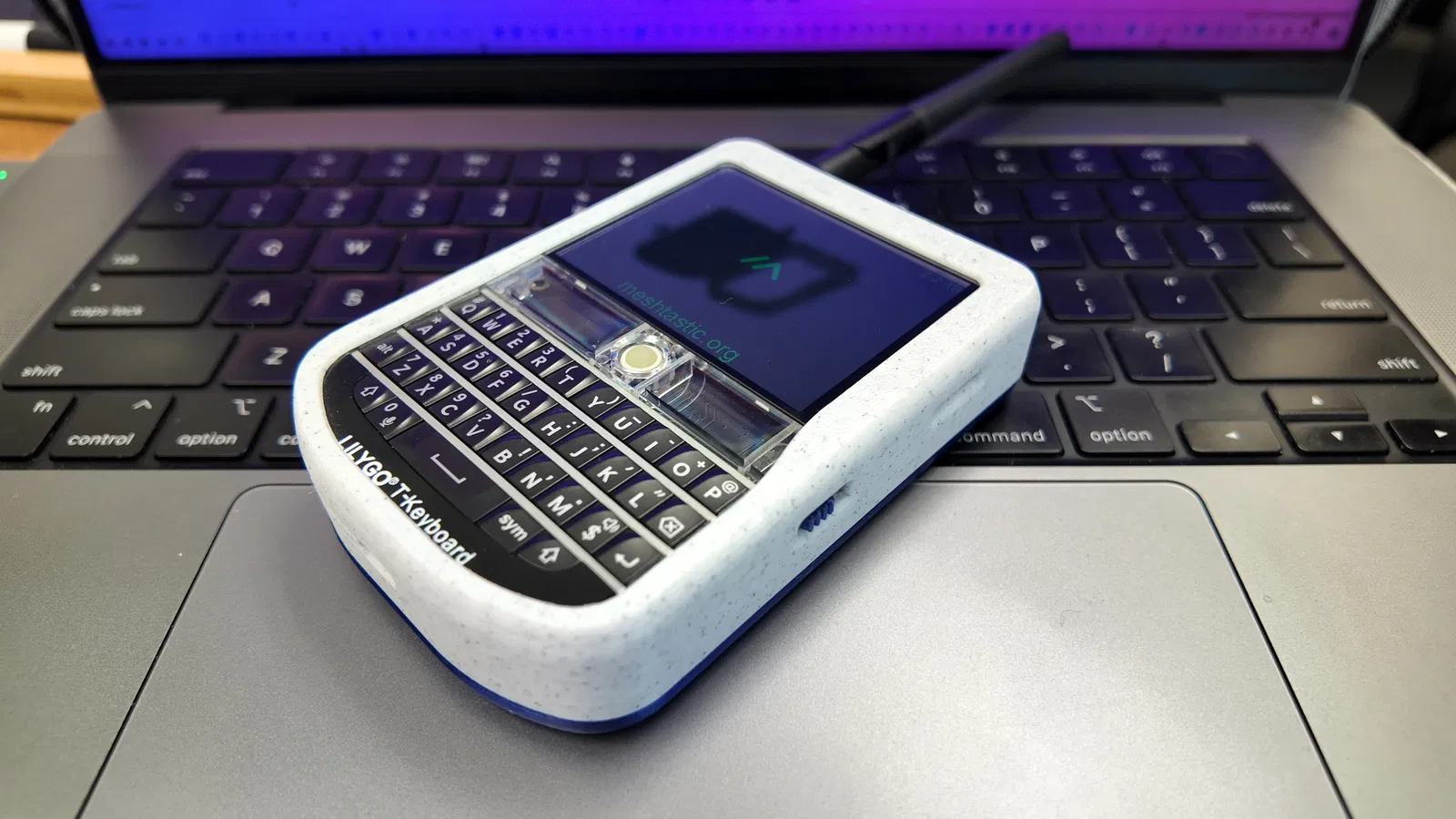

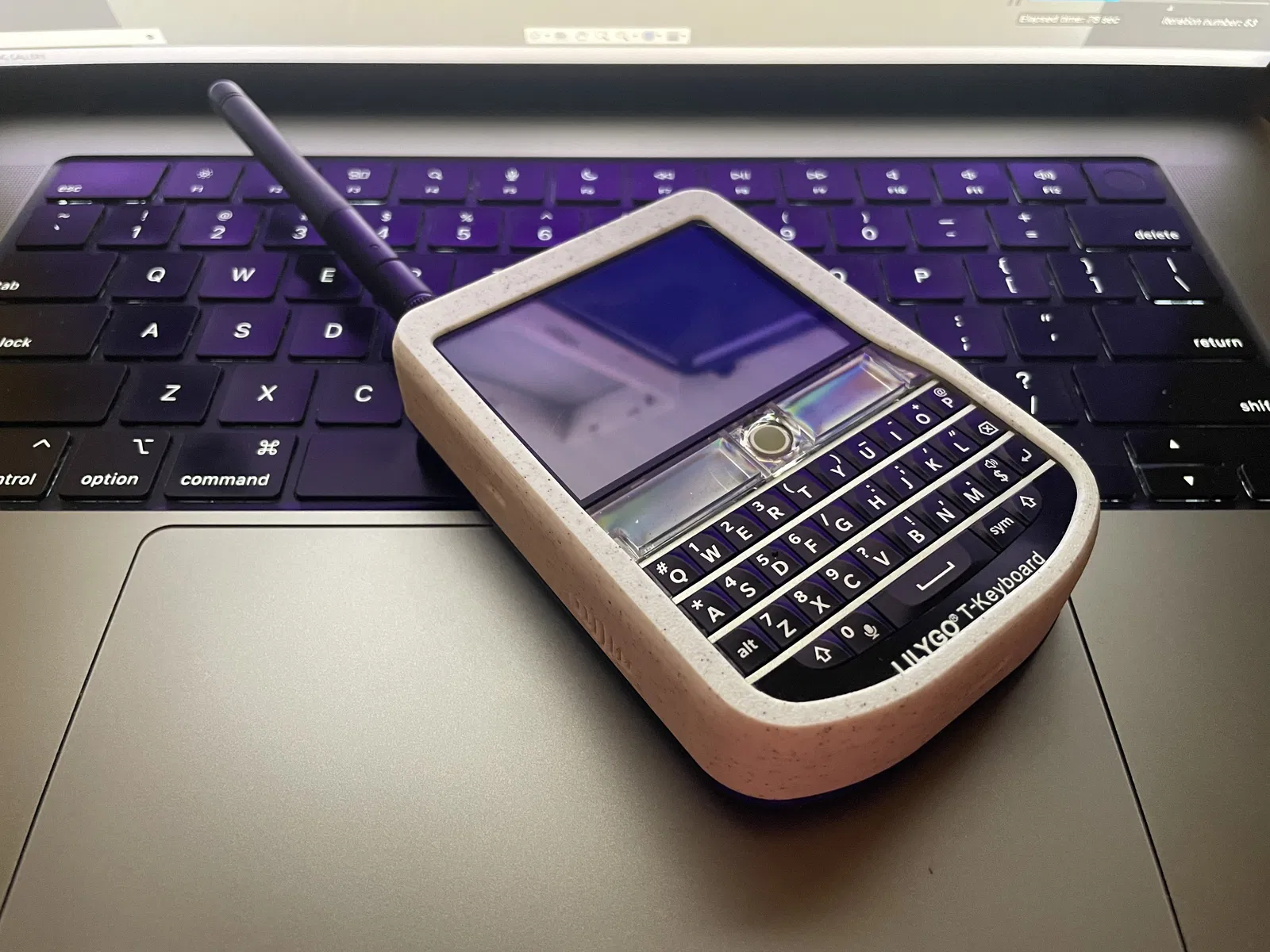

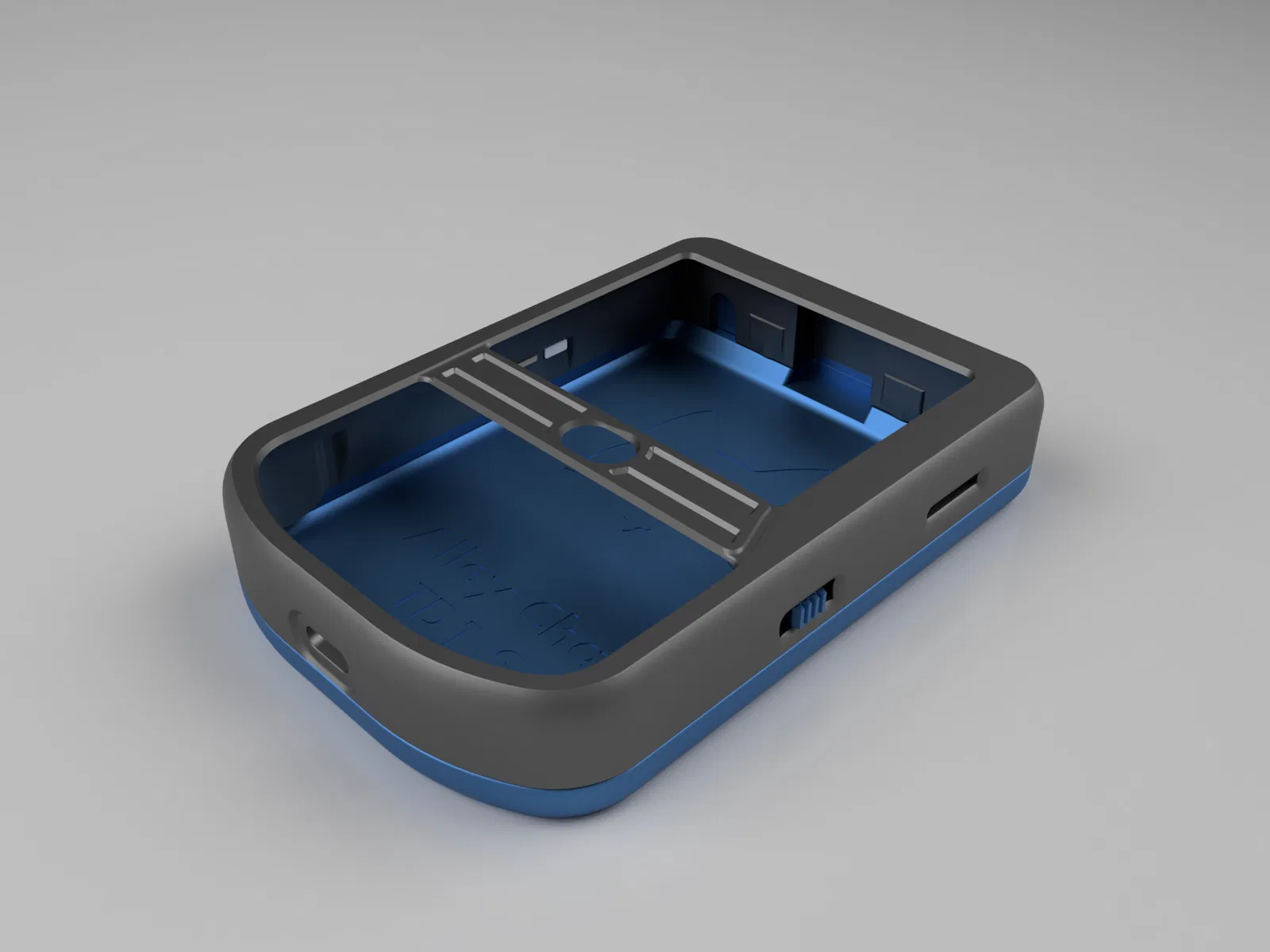

Vỏ tùy chỉnh cho Lilygo T-Deck. Dung sai rất khít, vì vậy bạn nên làm sạch kỹ tất cả các cạnh, và đừng cố ép, nếu quá chặt, hãy in lớn hơn một chút để bạn không làm hỏng T-Deck của mình và sau đó đổ lỗi cho tôi! Chỉ cần 2 bu lông và đai ốc M3x8. Kích thước pin tối đa với mặt trước và mặt sau tiêu chuẩn là 126090, nhưng bạn có thể thiết kế các mặt sau khác để phù hợp với pin lớn hơn bằng tệp STEP tôi đã bao gồm trong thư mục Back. Để sử dụng pin mỏng hơn, bạn nên cố định nó để pin không bị lung lay.
Pin tôi đã sử dụng cho mặt trước Slim với mặt sau S: 5000mAh 706090
Pin tôi đã sử dụng cho mặt trước tiêu chuẩn với mặt sau S: 8000mAh 126090 hoặc MakerNova
Tất cả các tùy chọn này là gì?
MẶT TRƯỚC (FRONT)
Mặt trước tiêu chuẩn (Standard Front): Vừa với loa gốc và pin dày tới 12mm bằng mặt sau S hoặc dày 23mm bằng mặt sau X.
Mặt trước mỏng (Slim Front): Không có chỗ cho loa gốc nhưng bạn có thể dùng loa 10mm x 3mm vừa với khe ở trên. Chứa pin dày tới 7mm bằng mặt sau S hoặc 18mm bằng mặt sau X.
Đai ốc (Nuts): Sử dụng đai ốc M3x2.4mm và vít M3x8mm để giữ mặt sau.
Chèn (Inserts): Sử dụng chèn nhiệt M3x5mm và vít M3x8mm để giữ mặt sau. Các tùy chọn chèn thay thế: cái này hoặc cái này.
T-Ball: Có nắp che phần giữa giữa bàn phím và màn hình với một lỗ cho track ball.
GPS: Có chỗ cho công tắc tùy chọn để ngắt nguồn GPS nếu muốn.
Grove: Lộ ra đầu nối Grove để bạn có thể truy cập nó từ bên ngoài.

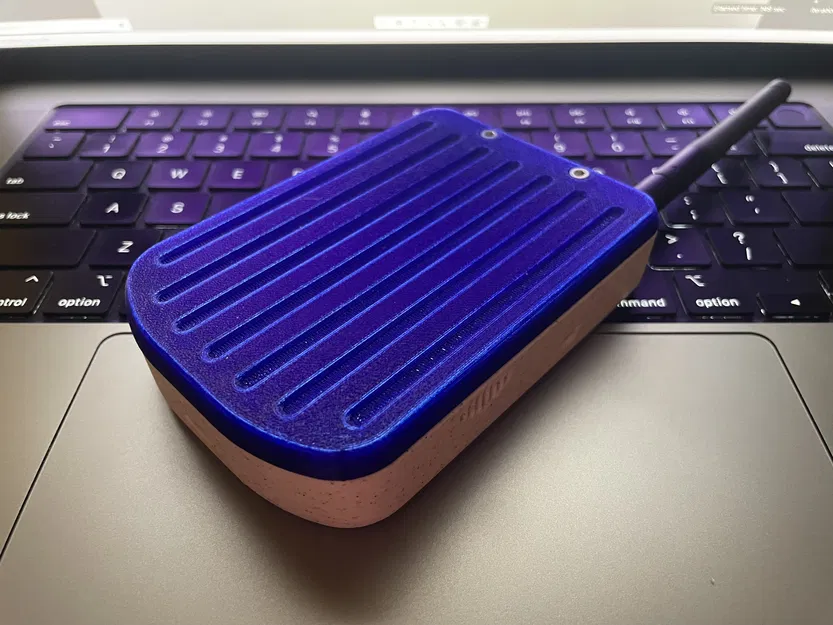

MẶT SAU (BACK)
S: Đây là mặt sau mặc định hoạt động tốt nhất với các pin lipo tôi đã liên kết ở trên.
X: Đây là mặt sau lớn hơn để chứa pin lipo hoặc pin di động dày hơn.
Plus 3: Mặt sau này còn lớn hơn nữa và có thể chứa các hộp pin 18650 và có thể cả 21700.
Inside Cat: Chỉ có logo mèo ở bên trong nếu bạn muốn có vẻ ngoài kín đáo hơn hoặc không thích mèo.
Outside Cat: Mèo ở bên ngoài để bạn có thể khoe logo cực ngầu của tôi.
Custom: Đây là tệp STEP cho mặt sau S để bạn có thể tạo bất kỳ mặt sau tùy chỉnh nào bạn muốn, nếu bạn chia sẻ, vui lòng nhớ tuân thủ giấy phép CC.
CÁC BỘ PHẬN (PARTS)
Công tắc (Switch): Đây là công tắc nguồn, nó nên ấn vừa khít và không bị rơi ra nhưng vẫn trượt mượt mà.
Nắp Anten (Antenna Plug): Tùy chọn để che lỗ anten nếu bạn sử dụng anten bên trong.
Nút Reset (Reset Button): Tùy chọn nếu bạn cần truy cập nút reset thường xuyên, có lẽ chỉ các nhà phát triển mới cần cái này.
BAO ĐEO (HOLSTER)
Đai ốc (Nuts): Được thiết kế để sử dụng kẹp Baofeng UV5R hoặc tương đương chung và vít M2.5x5mm với đai ốc M2.5.
Chèn (Inserts): Được thiết kế để sử dụng kẹp Baofeng UV5R hoặc tương đương chung và vít M2.5x5mm với chèn nhiệt M2.5x4mm OD heat set inserts.
Vỏ (Cover): Nếu bạn không muốn kẹp thắt lưng, chỉ cần một vỏ để bảo vệ màn hình và bàn phím, đây là thứ bạn muốn.
Mô-đun GPS được đề xuất
