Hel-Txt - Bộ đàm Meshtastic độc lập (Heltec ESP32 V3/V2)

CẬP NHẬT 9/6/24

• Đã thêm vỏ bọc phù hợp để sử dụng chung với vỏ silicon của Cardkb.

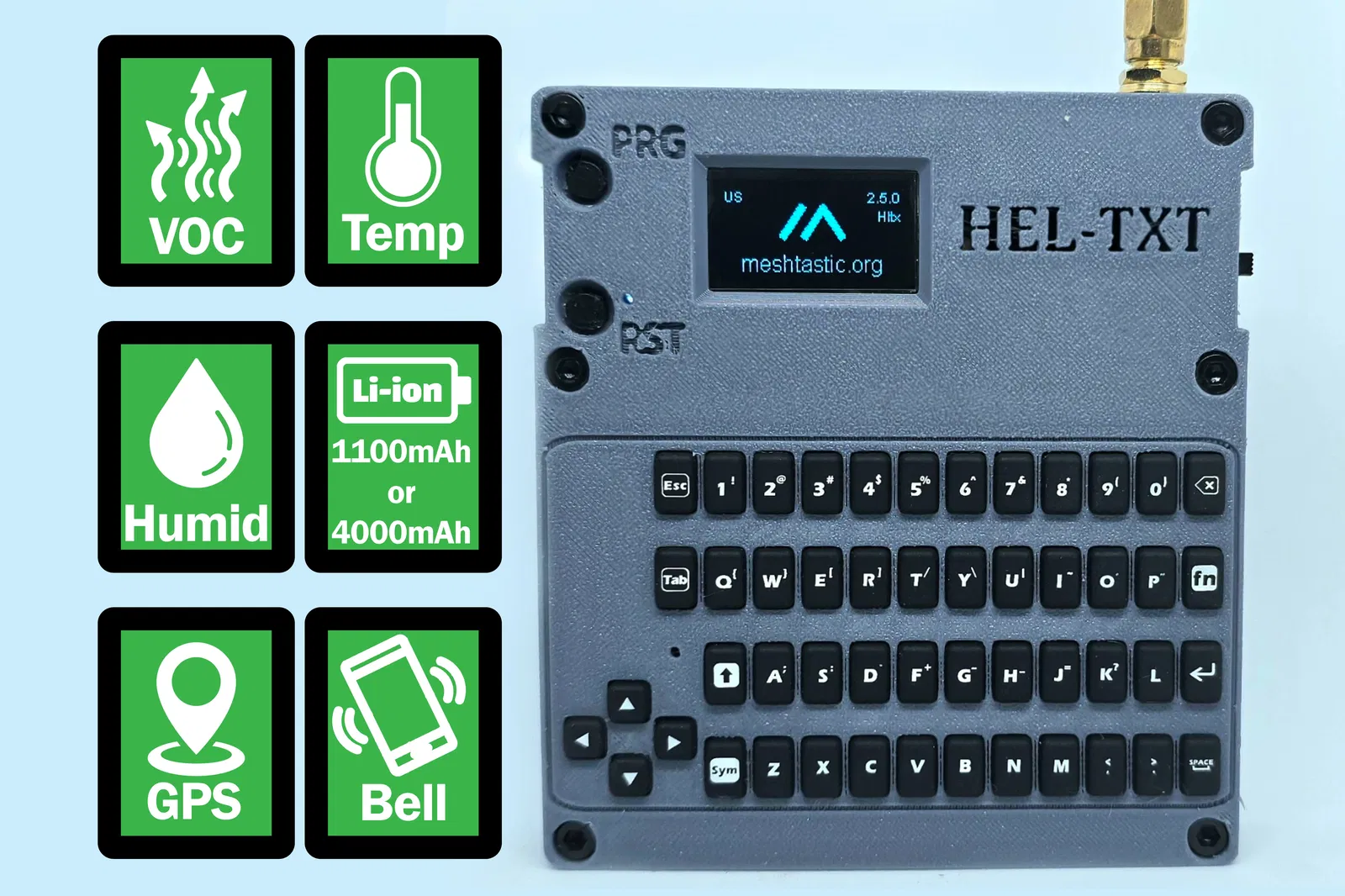

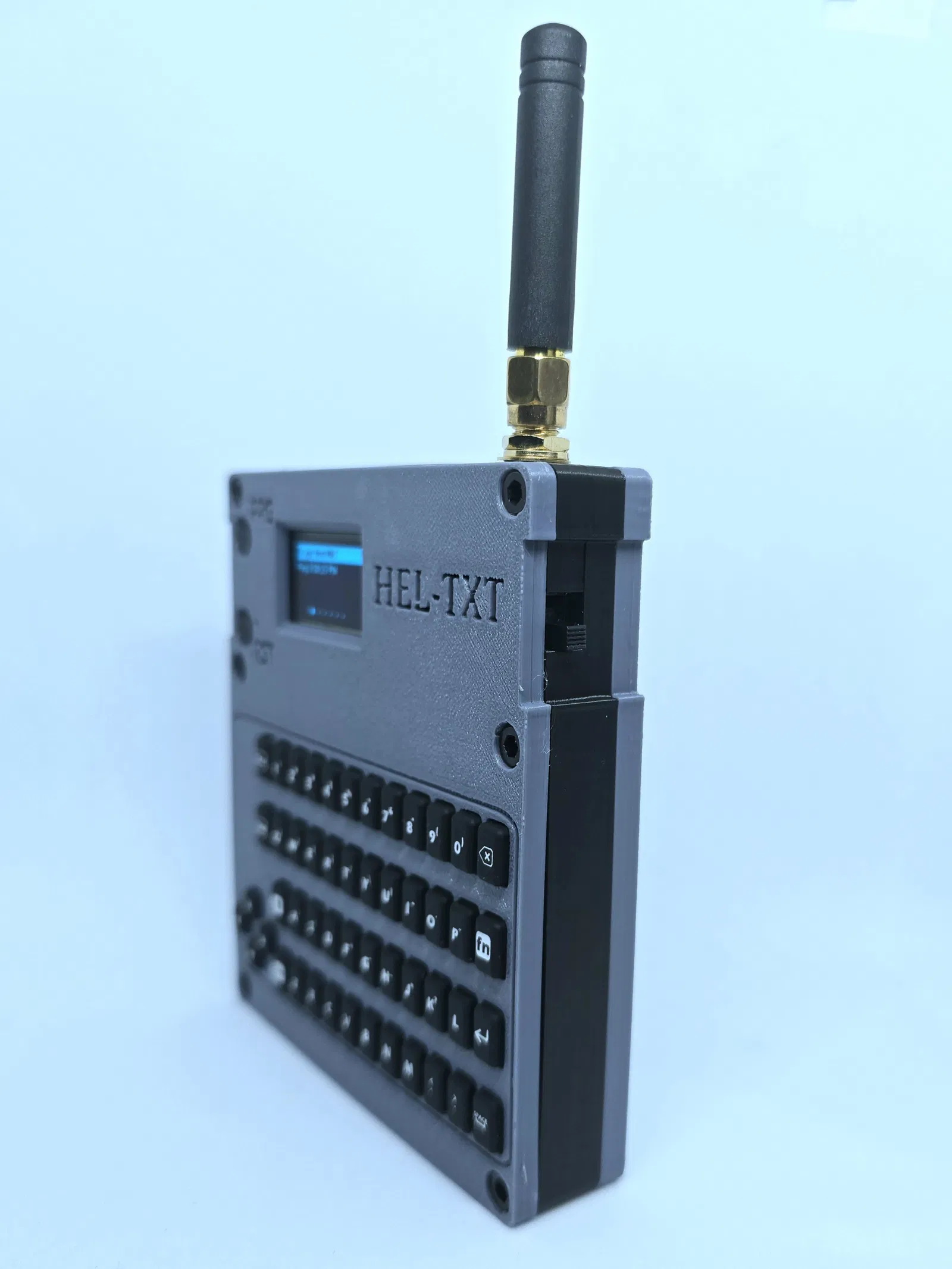

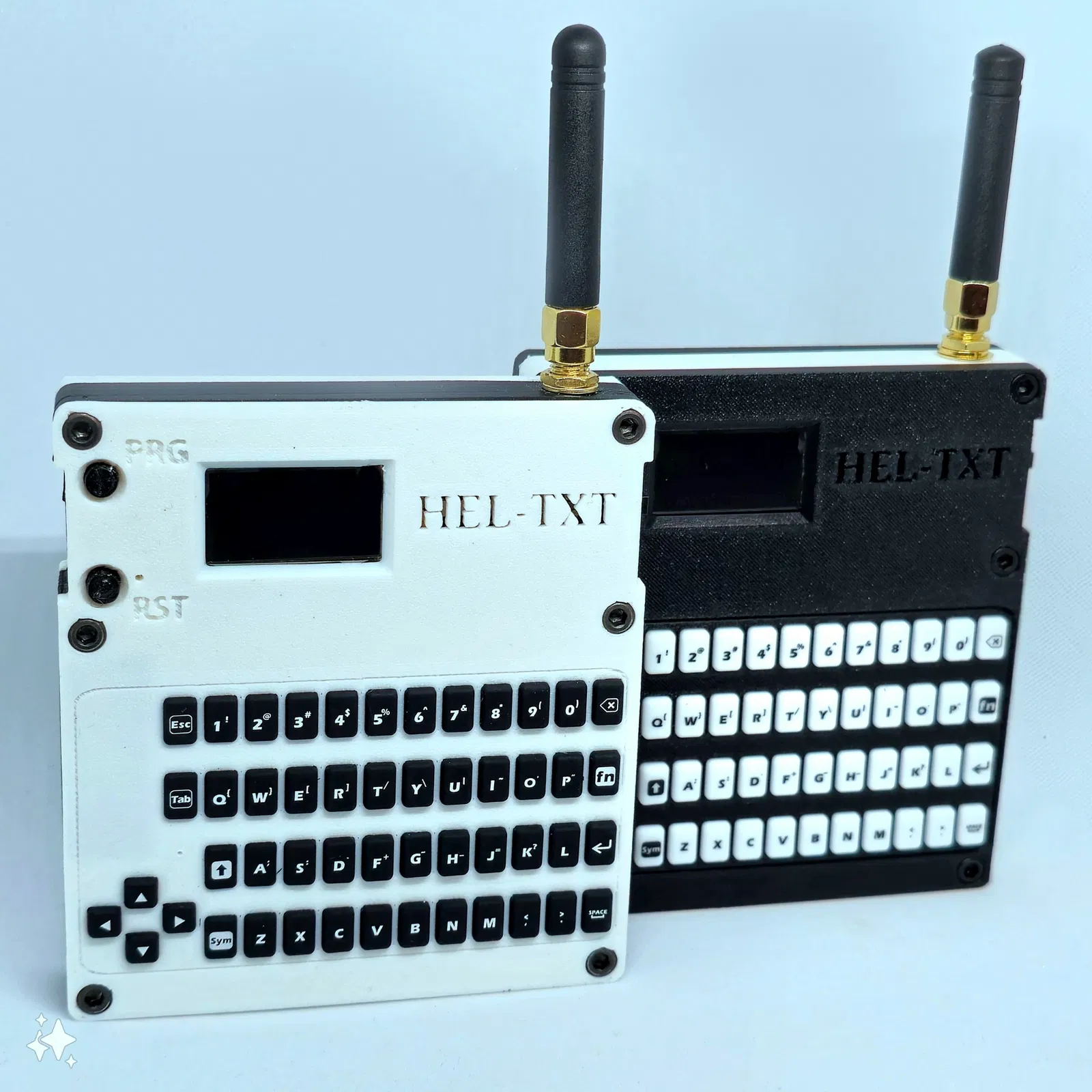

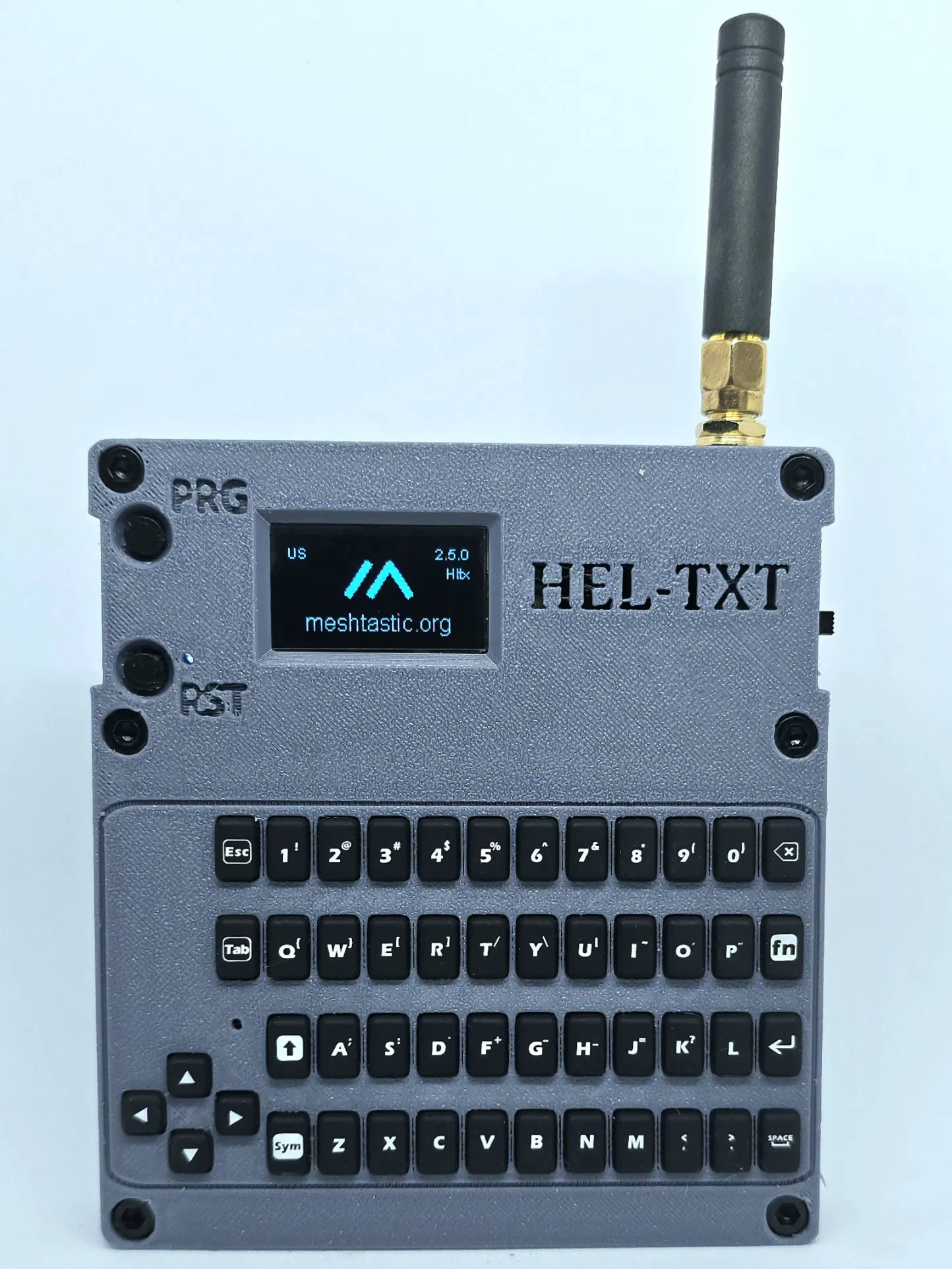

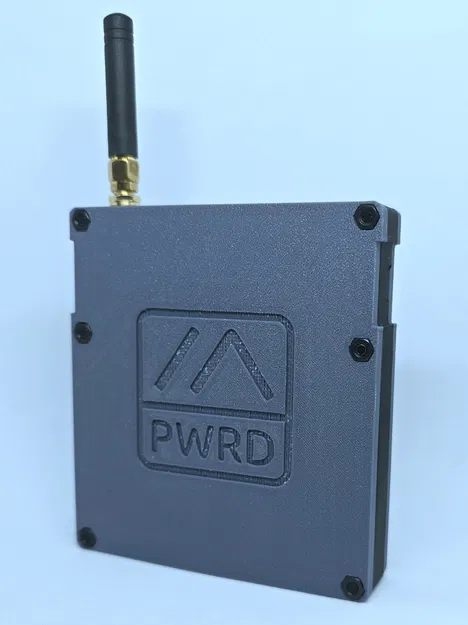

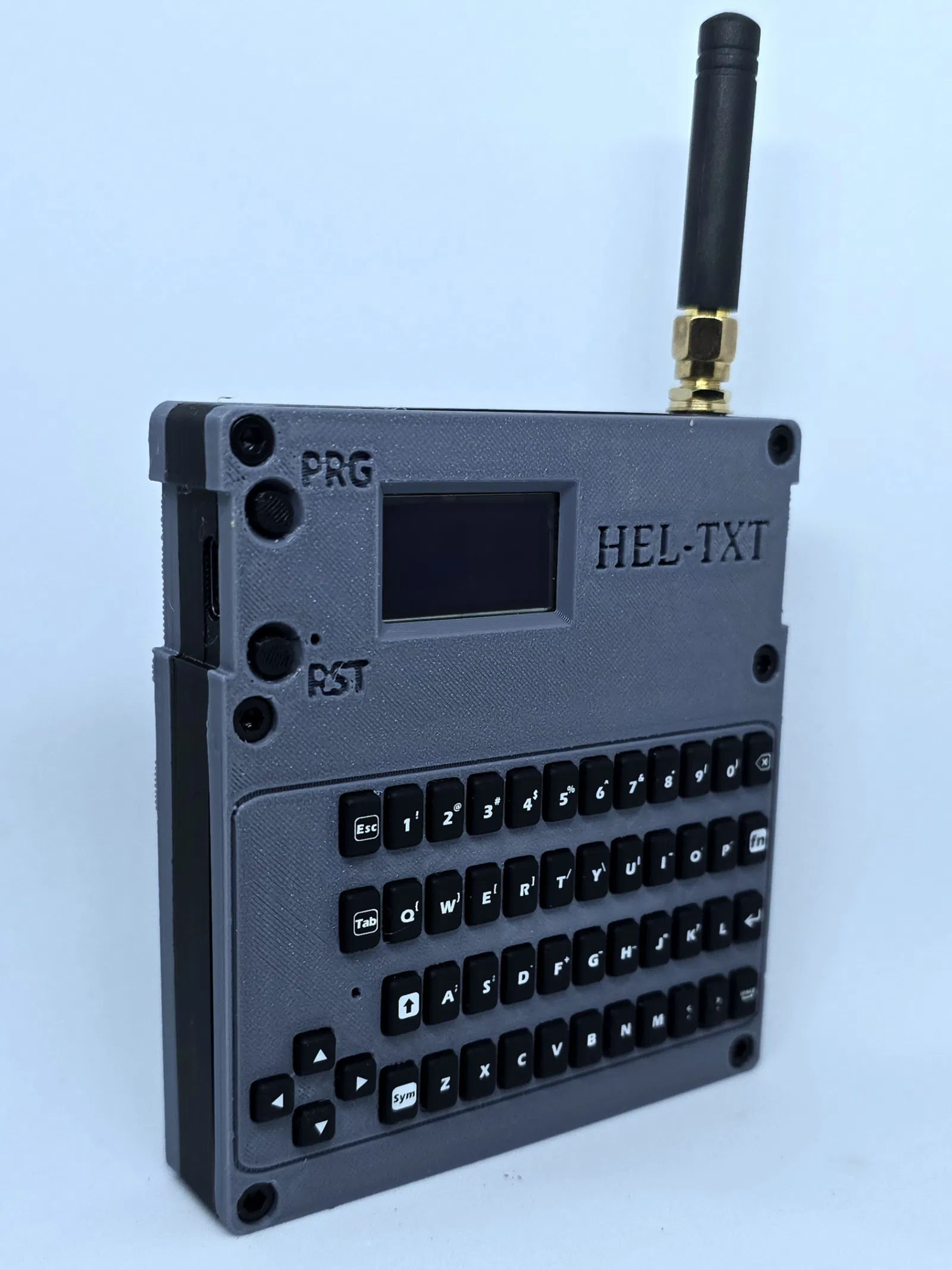

Đây là một bộ vỏ để chế tạo bộ đàm Meshtastic độc lập, sử dụng Heltec ESP32 V3 và M5Stack CardKb. Mục tiêu của dự án này là làm cho nó càng nhỏ gọn và đơn giản để in càng tốt, nhưng vẫn đảm bảo tính năng và độ bền. Tôi cũng đã đảm bảo khả năng thêm các tính năng bổ sung như công tắc nguồn, GPS, còi báo động, v.v.

Đối với những ai muốn mua một bộ hoàn chỉnh, đây là cửa hàng của tôi. Liên kết bên dưới.

<<Cửa hàng Etsy tại đây>> <<Cửa hàng Tindie tại đây>>

Danh sách vật liệu:

• Heltec ESP32 V3 - https://a.co/d/5d0xl5p
• M5Stack CardKB - https://www.digikey.com/short/v8wjcvb3
• Vỏ silicon - https://www.tindie.com/products/36007/
• Pin Li-Ion 2000mAh - https://store.rokland.com/products/3-7v-1100mah-lithium-rechargeable-battery-1s-1c-lipo-battery-with-protection-board-with-micro-jst-1-25-plug
• Pin Li-Ion 4000mAh - 12x50x54mm - https://a.co/d/aBu97UO
• Ốc lục giác M3 dài 16mm - https://a.co/d/aFIBnWE

Tùy chọn:

• Mô-đun GPS GT-U7 - https://a.co/d/iN4Jurx
• MOSFET 2N7000 cho GPS - https://a.co/d/dzGOds3
• Công tắc nguồn - https://a.co/d/4niMcLk
• Còi báo động thụ động - https://www.aliexpress.us/item/3256806074013807.html?channel=twinner
• BME680 - https://a.co/d/hAfowoO

Hướng dẫn in: Tôi đã thiết kế tất cả các bộ phận sao cho không cần dùng đến vật liệu hỗ trợ. Chúng được đặt ở vị trí tối ưu nhất cho bản in.

Hướng dẫn cho CardKB:

1. Hãy nhớ tháo đầu nối cổng Groove được tích hợp sẵn trên CardKB, điều này là cần thiết để có thể che chắn chip và dây cáp trên bo mạch nhằm ngăn ngừa đoản mạch.

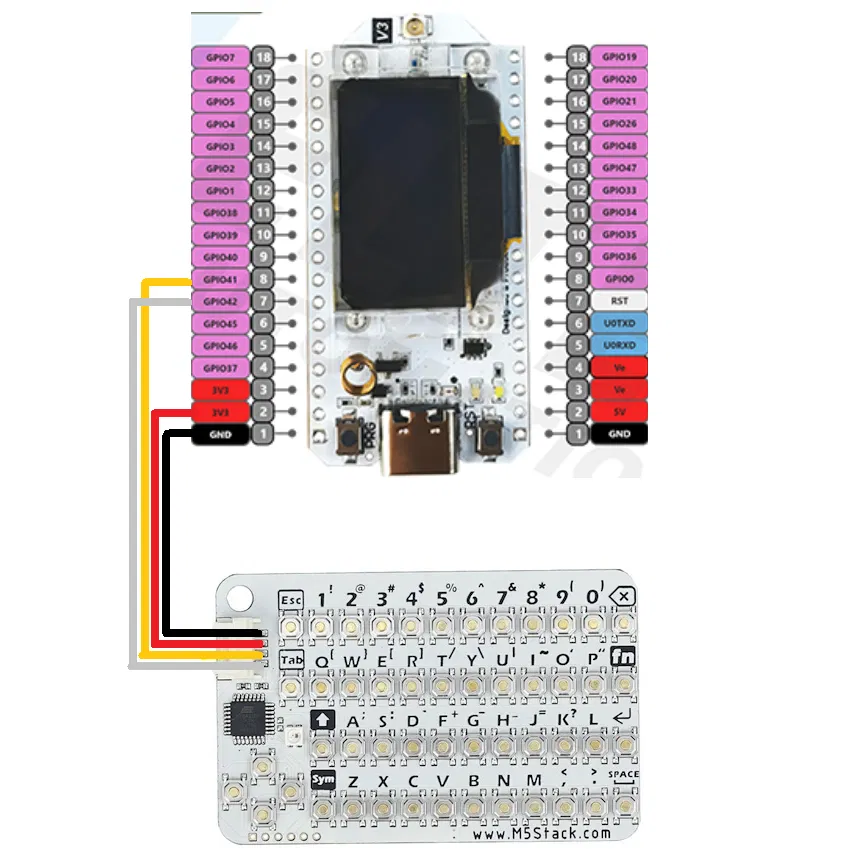

2. Hàn tất cả dây cáp như hình dưới đây.
3. Vào Cấu hình Đài (Radio Configuration) > Cấu hình Mô-đun (Module Configurations) > Tin nhắn soạn sẵn (Canned Messages) và bật Tin nhắn soạn sẵn.
4. Nhập "cardkb" không có dấu ngoặc kép vào trường "Cho phép Nguồn đầu vào" (Allow input Source)

Hướng dẫn cho BME680:

1. Hàn tất cả dây cáp như hình dưới đây.
2. Vào Cấu hình Đài (Radio Configuration) > Cấu hình Viễn trắc (Telemetry Configurations) > Bật Mô-đun Đo lường (Enable Metric Module)

Hướng dẫn cho Mô-đun GPS (Tùy chọn):

1. Kết nối GT-U7 với mosfet như hình dưới đây
2. Vào ứng dụng Meshtastic > Cấu hình Đài (Radio Configurations) > Vị trí (Position)
3. Đặt GPS_RX_PIN thành 5 (Điều này sẽ giao tiếp với khe TXD trên GPS)
4. Đặt GPS_TX_PIN thành 4 (Điều này sẽ giao tiếp với khe RXD trên GPS)
5. Đặt PIN_GPS_EN thành 3 (Điều này cho phép firmware Meshtastic tắt nguồn trên bảng GPS bằng nút người dùng trên Bảng Heltec bằng cách nhấn nó 3 lần)

Lắp ráp:

• Lắp tất cả các bo mạch và linh kiện vào khung trước.
• Đặt các nút bấm lên Màn hình Trên (Top Display)
• Gắn màn hình trên và dùng các bu lông M3 12mm để giữ cố định.
• Ấn các đai ốc vào nắp dưới, chúng sẽ vừa khít vào vị trí.
• Đặt nắp dưới vào đáy khung với các đai ốc hướng xuống dưới.
• Vặn nắp trên trước
• Lặp lại các bước cho bộ phận giữ bàn phím.

PHẦN TÙY CHỌN

Công tắc nguồn (Tùy chọn):

1. Cắt đôi dây cáp màu đen từ pin.
2. Hàn một nửa vào chân giữa của công tắc nguồn.
3. Hàn nửa còn lại vào một trong hai chân còn lại của công tắc nguồn.
4. Nhấn công tắc nguồn vào khe được chỉ định cho công tắc.
5. Kiểm tra.
