Meshtastic FakeTec F1 Micro Node (NRF52)
Đây là nút FakeTec nhỏ nhất mà tôi từng chế tạo, rất đơn giản và cơ bản. Thông tin chi tiết về việc lắp ráp, danh sách vật tư và các mẹo quan trọng để đảm bảo nút Meshtastic của bạn hoạt động tốt.
Mô tả
LƯU Ý TRƯỚC KHI BẮT ĐẦU!
Tôi đã tạo một kênh Discord cho các dự án về Thermal vision của mình nhưng cũng sẽ thêm kênh #meshtastic ở đó để các bạn có câu hỏi hoặc gặp vấn đề gì. Vui lòng chỉ hỏi trong kênh meshtastic cho mọi loại câu hỏi vì tất cả các kênh khác CHỈ dành cho các dự án thermal vision của tôi!
_**
Xem video lắp ráp ở phía dưới.
Danh sách vật tư:
DIY Faketec Node: gargomoma/fakeTec_pcb: A low-cost nrf52 device.
Antenna: Heltec Federantennen-Zubehör - AliExpress 30
M2 Screws: 12 và 5mm 100/ 50/ 20/ 10/ 5/ 2/ 1 Stück M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10 M12 Runde Innensechskantschrauben ISO7380 - AliExpress 13
In khi in, đừng quên gỡ bỏ phần support đã có sẵn trên cái kẹp ở phía trước.

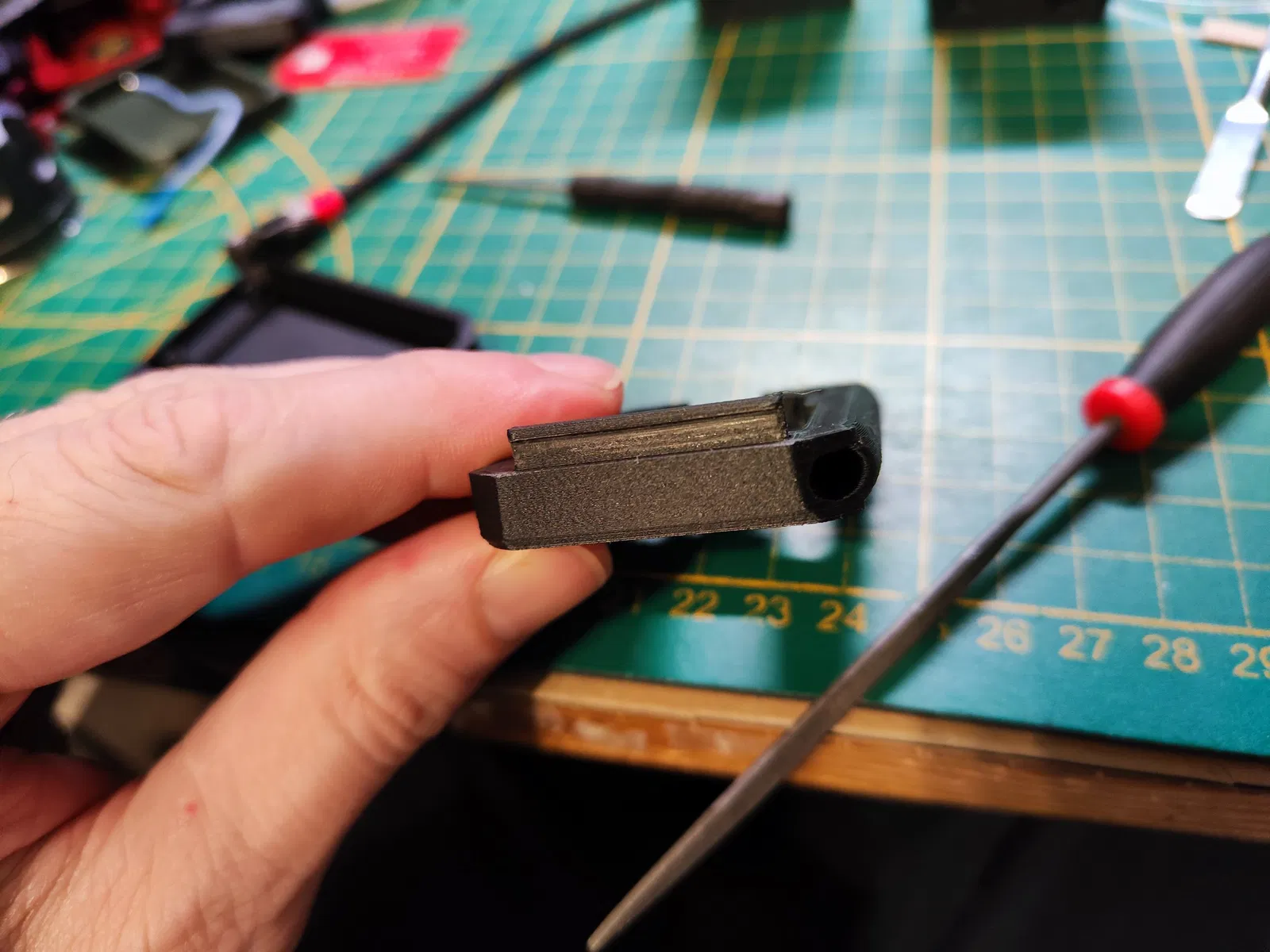

Cũng kiểm tra xem phần môi phía trước khớp với vỏ sau tốt như thế nào, có thể bạn sẽ cần dùng dũa để làm cho nó vừa vặn mà không làm phồng tường bên ngoài! Kiểm tra hình ảnh bên dưới, phần môi lắp vào khe cắt phải thẳng và sạch vì nó rất vừa khít! Hãy thử trước khi lắp ráp mọi thứ!!

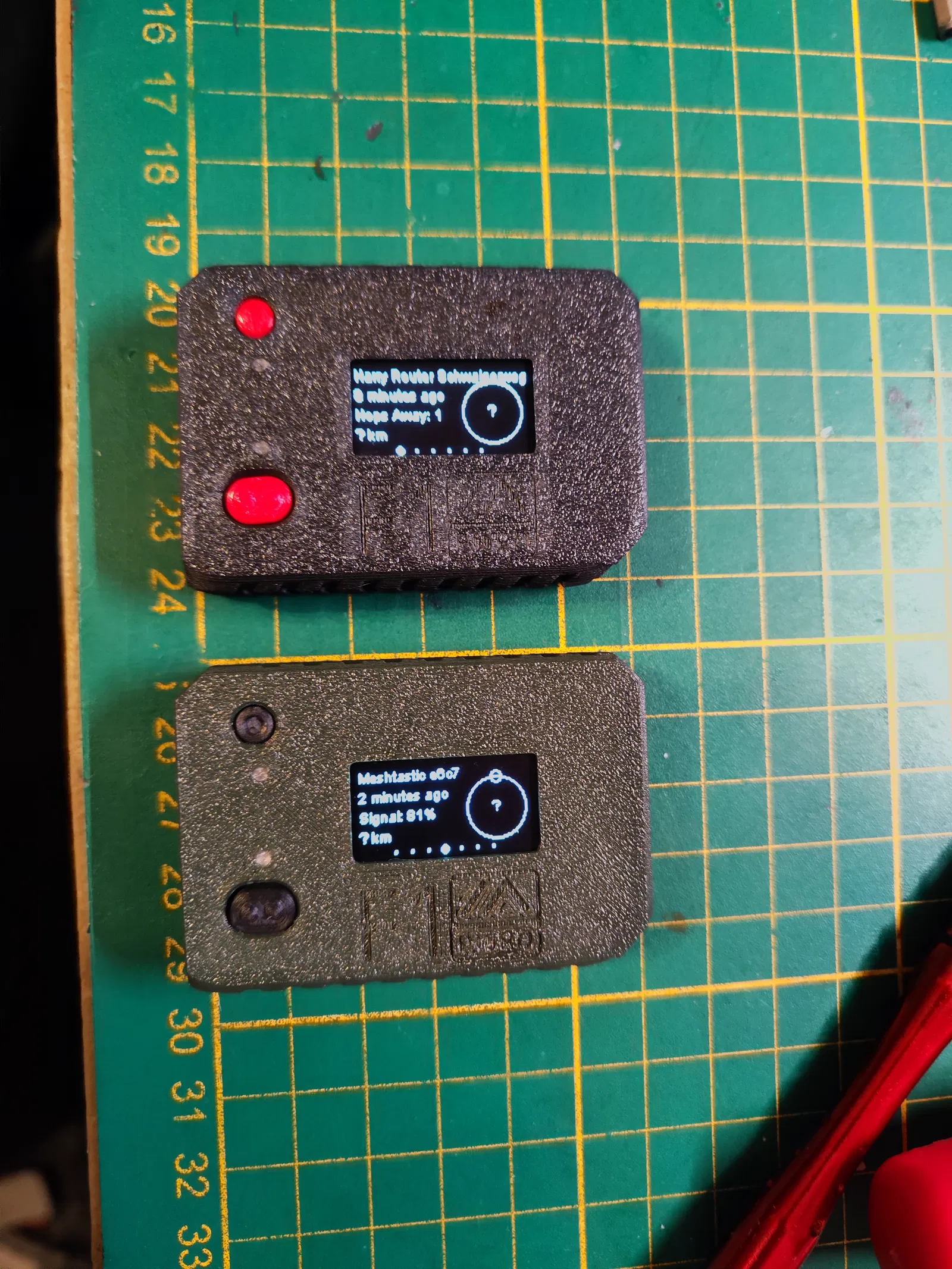

Cẩn thận đặc biệt khi siết hai con vít nhỏ ở phía trước, tùy thuộc vào việc bạn hàn màn hình oled vào bo mạch FakeTec gần hay xa, khoảng cách sẽ lớn hơn hoặc nhỏ hơn, ĐỪNG SIẾT QUÁ CHẶT! kiểm tra xem màn hình có thẳng hàng đẹp khi nhìn từ phía bên kia không, khi nó đã thẳng hàng đẹp thì không cần siết thêm nữa!!
Cũng đừng quên đặt một miếng băng dính ở giữa mặt sau của Màn hình Oled và Bo mạch FakeTec.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
