3HOME: Vỏ Modular Hybrid Chính Hãng cho 3MS
Nâng cấp trải nghiệm in đa vật liệu với 3HOME, vỏ modular chính hãng dành cho hệ thống 3MS. Thiết kế linh hoạt, dễ dàng tùy chỉnh và tích hợp bộ dẫn hướng filament, cho phép bạn mở rộng cấu hình theo ý muốn. Hỗ trợ nhiều loại bo mạch như BTT MMB CAN và SKR Pico, với các bản cập nhật và tính năng mới liên tục được bổ sung.
Mô tả
3HOME: 3MS Hybrid Official Modular Enclosure
Cho con 3MS của bạn có một "ngôi nhà" riêng!

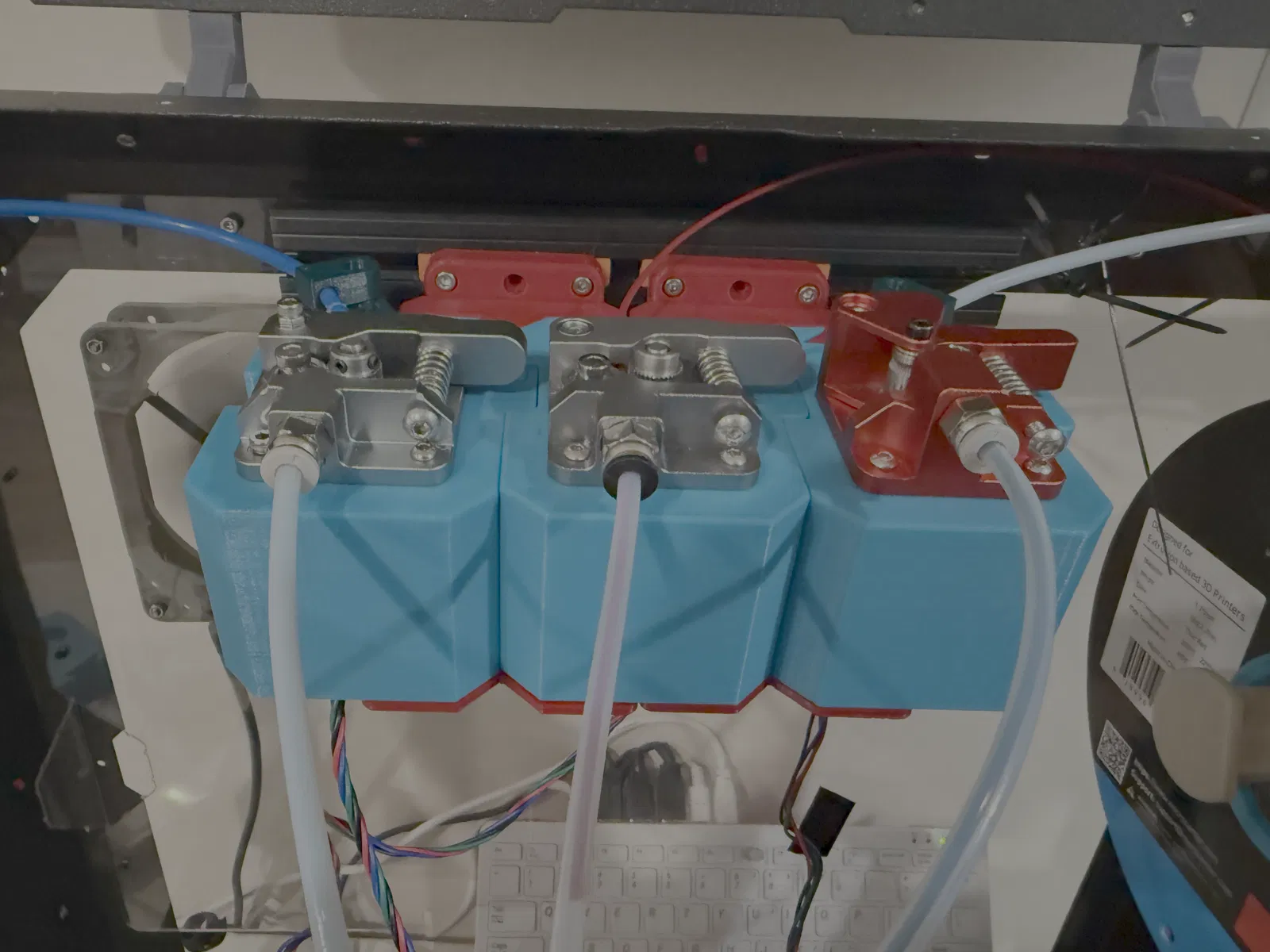

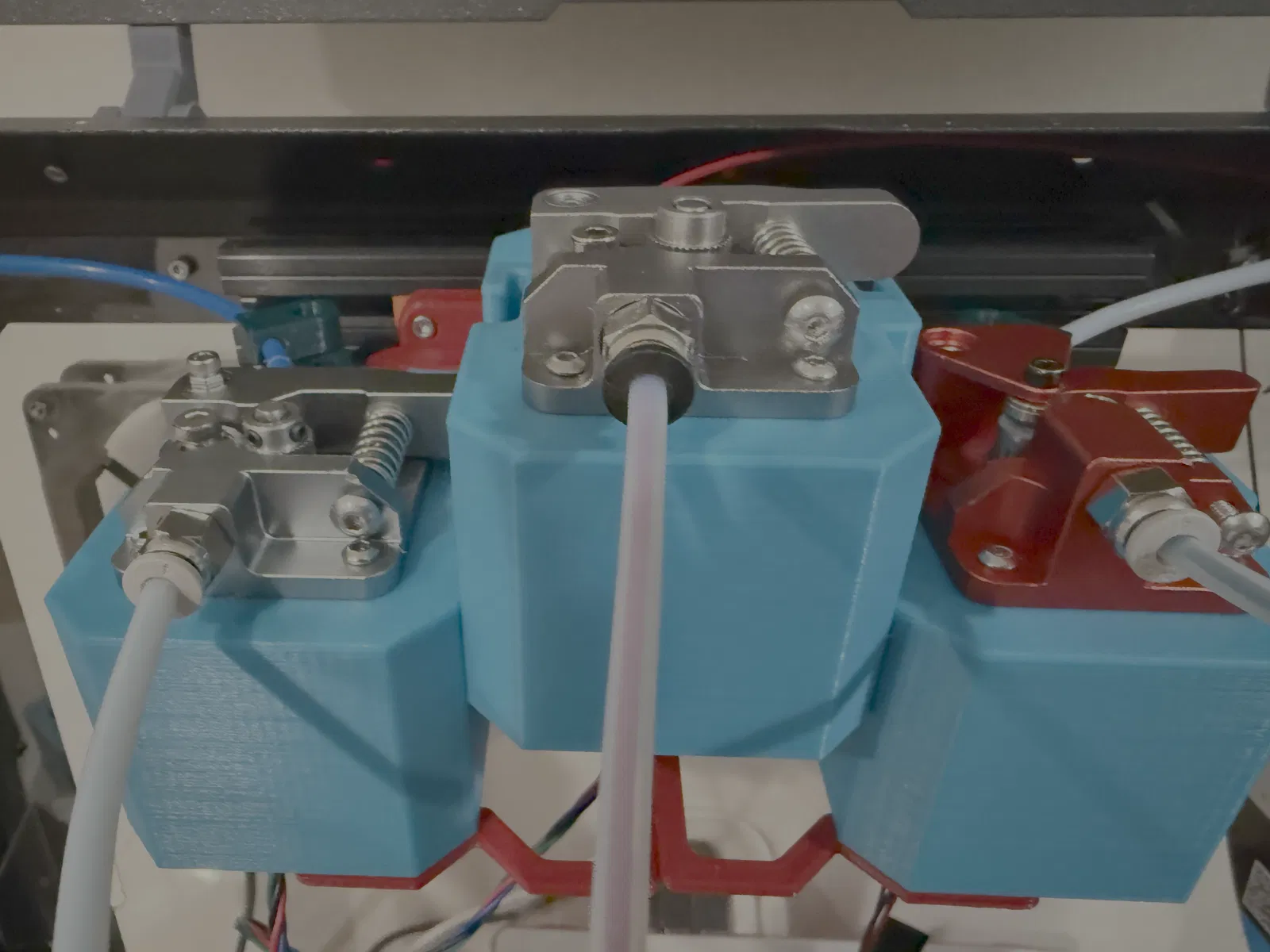

Đây là vỏ modular chính hãng dành cho 3MS Modular Multimaterial System.
Lịch sử thay đổi
15.01.2025
- Tăng chiều cao của Hộp BTT MMB để khắc phục sự cố các driver EZ va vào đáy của các bộ phận chứa filament.
- Tăng khoảng trống xung quanh các cổng USB-C và CAN trong Hộp BTT MMB.
17.01.2025
- Thêm các khớp nối trái và phải để nếu một bộ phận chứa filament ở giữa bị tháo ra, các bộ phận ở hai bên sẽ không bị rơi.
26.01.2025 [BETA]
- Thêm Hộp BTT MMB nhỏ gọn hơn với các bức tường hình tổ ong.
- Thêm bộ phận chứa filament với logo 3MS được cắt ở phía trước.
30.01.2025 [BETA]
- Thêm lại hộp MMB CAN.
10.03.2025
- Thêm hộp SKR Pico.
11.03.2025 [BETA]
- Thêm hộp beta cho bo mạch BTT MMB CAN V2.
15.03.2025
- Cập nhật hộp cho bo mạch BTT MMB CAN V2, thêm các lỗ cho nút BOOT và RESET.
24.09.2025
- Cập nhật hộp cho SKR Pico, nâng chiều cao tường cho phiên bản tiêu chuẩn để hỗ trợ tốt hơn cho các bộ phận chứa filament.
Tính năng

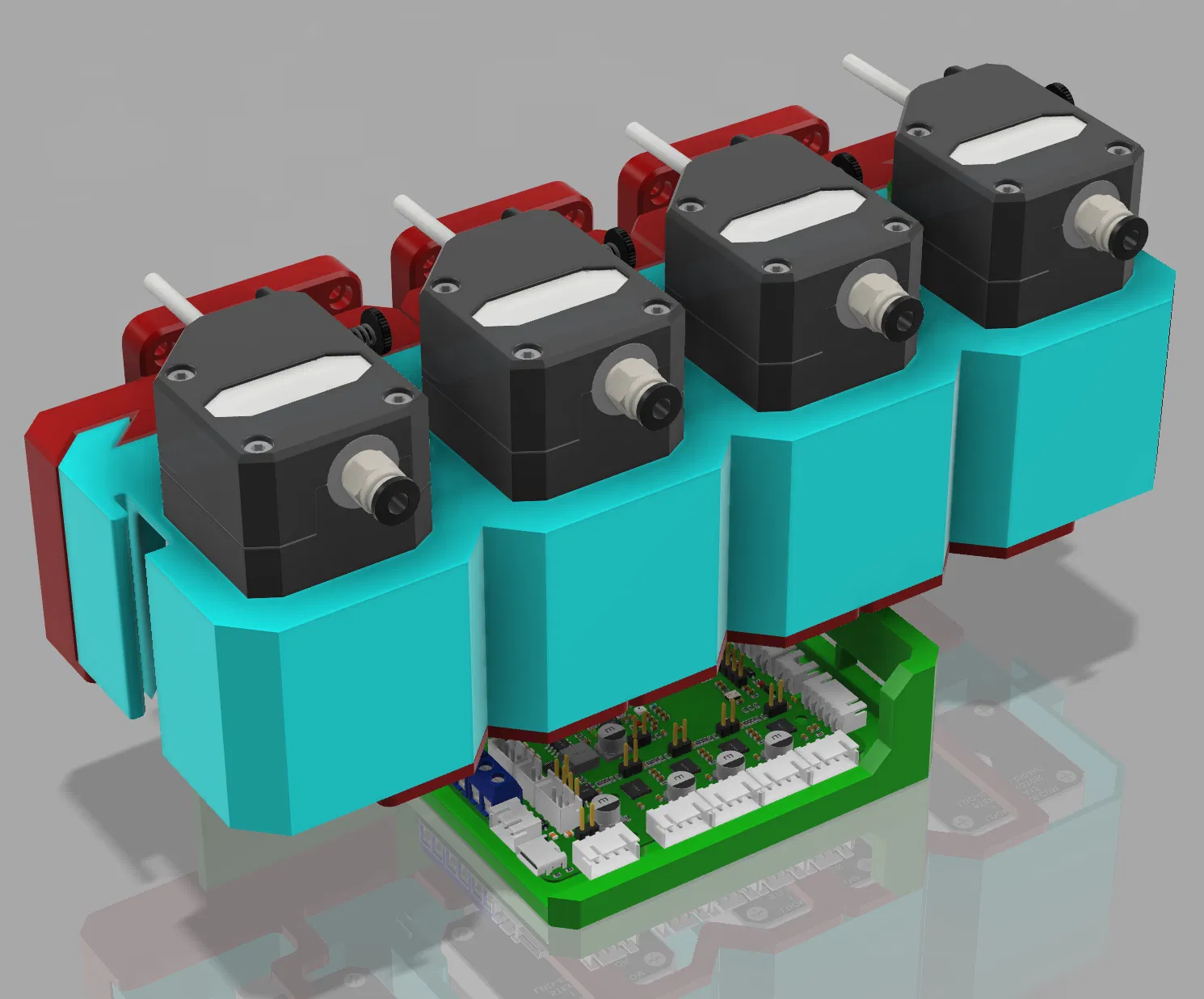

- Thiết kế modular cho phép tùy chỉnh số lượng bộ phận chứa filament.
- Tích hợp bộ dẫn hướng filament.
- Dễ dàng tháo lắp và thay thế các bộ phận chứa filament.
- Hỗ trợ bo mạch BTT MMB CAN V1.
- Hỗ trợ bo mạch BTT SKR Pico.
- Hỗ trợ bo mạch MMB CAN V2 đang được phát triển.
- TƯƠNG LAI: Tùy chọn cho cảm biến và giá đỡ cuộn dây.
Các bo mạch khác
Nếu bạn muốn sử dụng 3HOME với bo mạch khác, đừng ngần ngại chỉnh sửa thiết kế này. Các tệp STEP đã có sẵn. Để cấu hình, tôi đã tạo một công cụ tạo cấu hình tự động tại đây.
Quy ước đặt tên

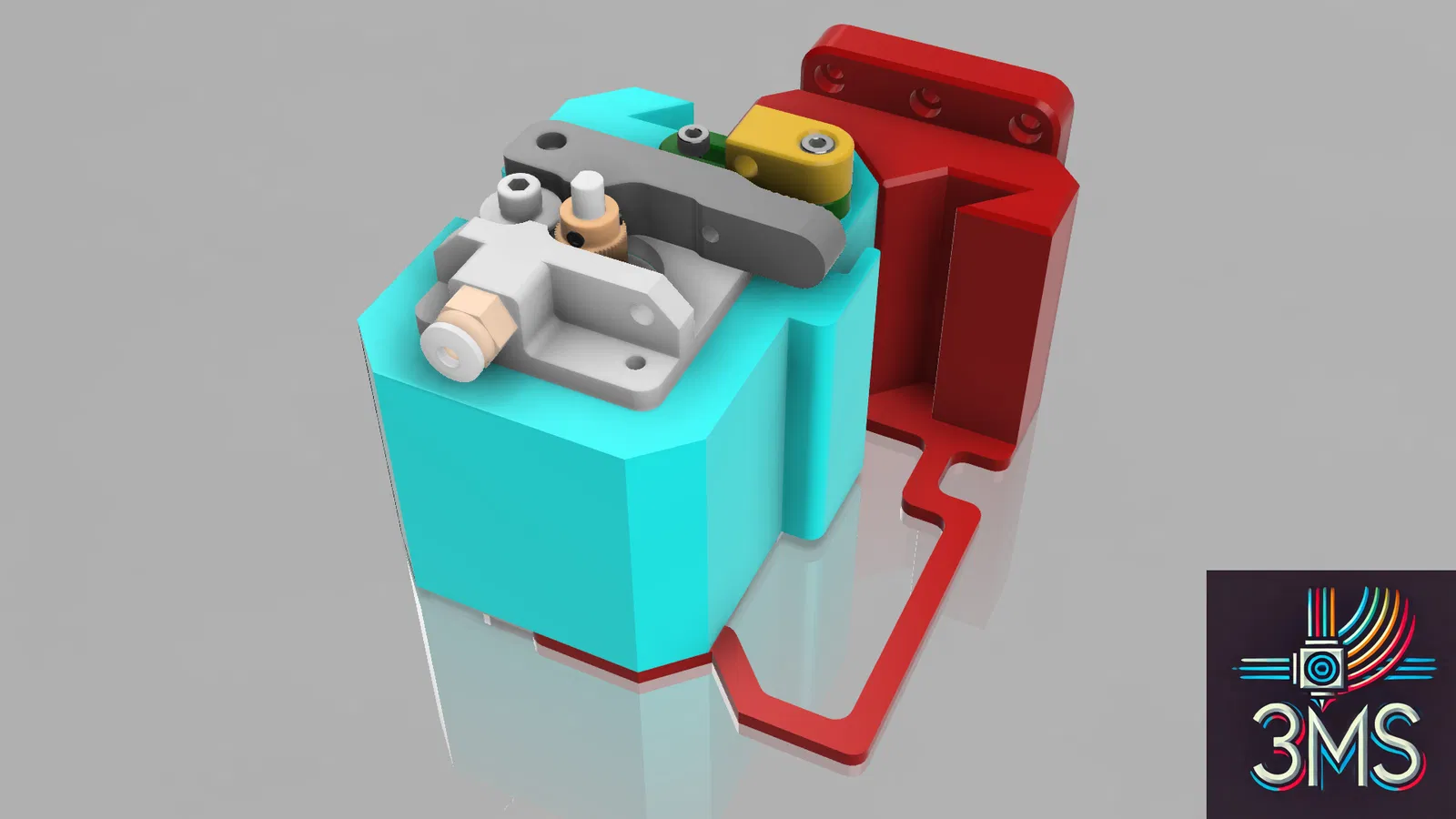

Bộ phận chứa Filament (Filament Unit): Bộ phận này gắn vào motor và extruder.
Khớp nối (Joiner): Bộ phận này nối hai bộ phận chứa filament lại với nhau theo chiều ngang.
Phần cứng cần thiết

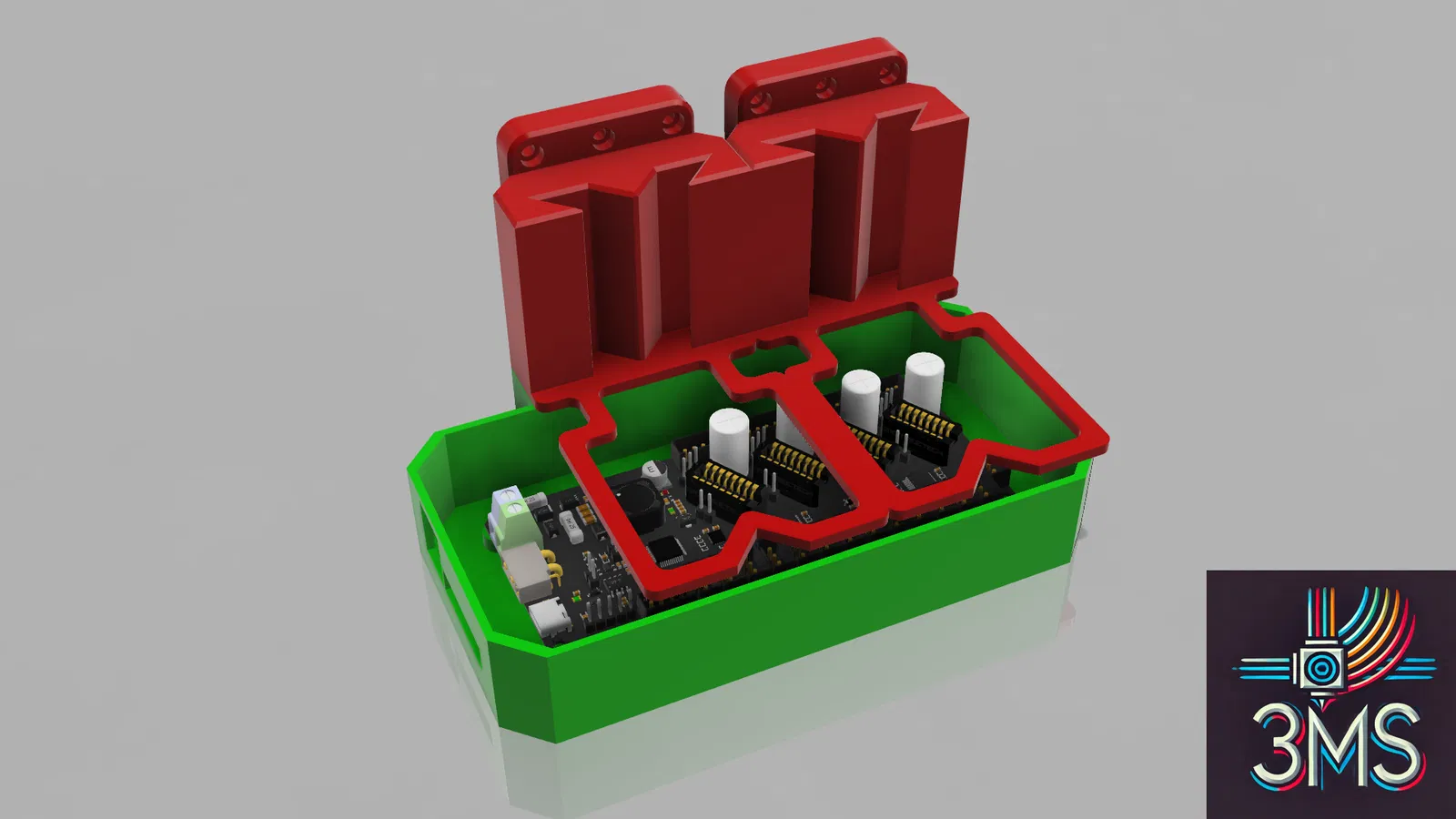

Gắn MMB CAN V1 & V2:
- 4x vít M3x10 SHCS
- 4x đai ốc M3n
- 2x vít M3x30 SHCS
- 2x đai ốc M3nS
Gắn SKR Pico:
Ốc vít để gắn SKR Pico đã có sẵn trong hộp đựng Pico của bạn.

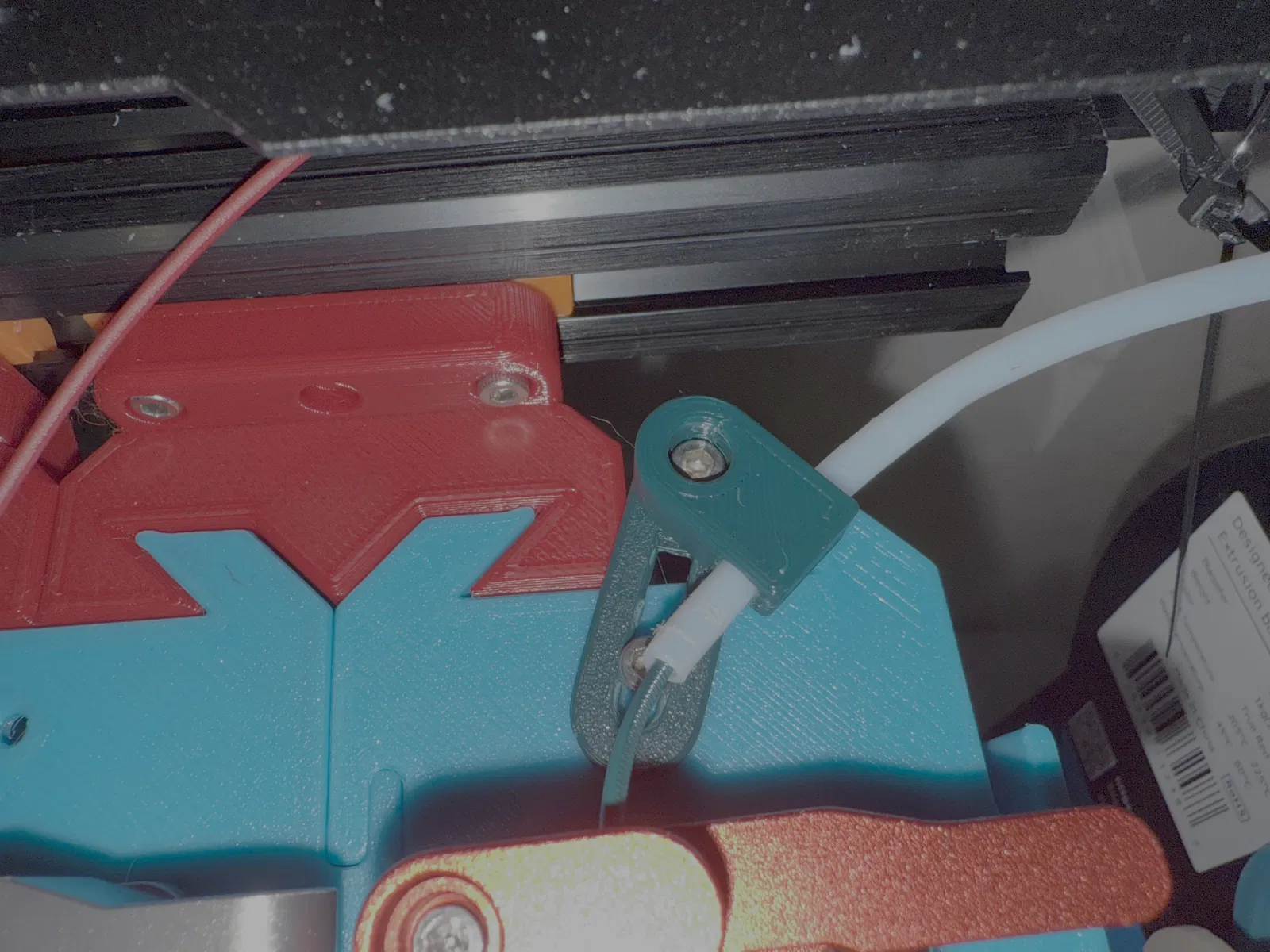

Bộ dẫn hướng Filament:
- 1x vít M3x10 SHCS
- 1x vít M3x6 SHCS
- 2x đai ốc M3n
Gắn kết:
- Tối đa 3x vít M3x16 SHCS cho mỗi khớp nối.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
