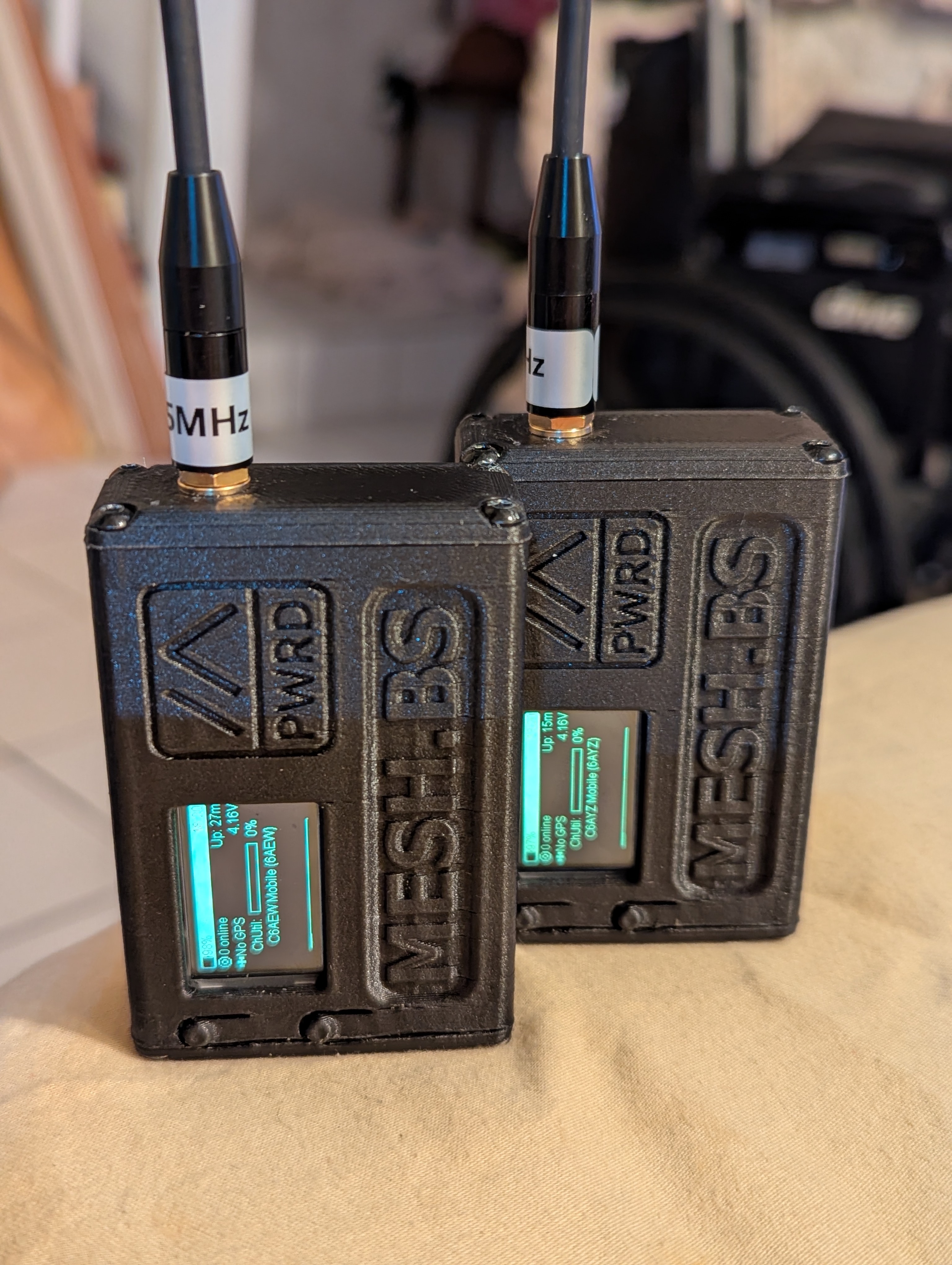

Hộp Node Di Động Meshtastic Heltec T114 và Pin 18650

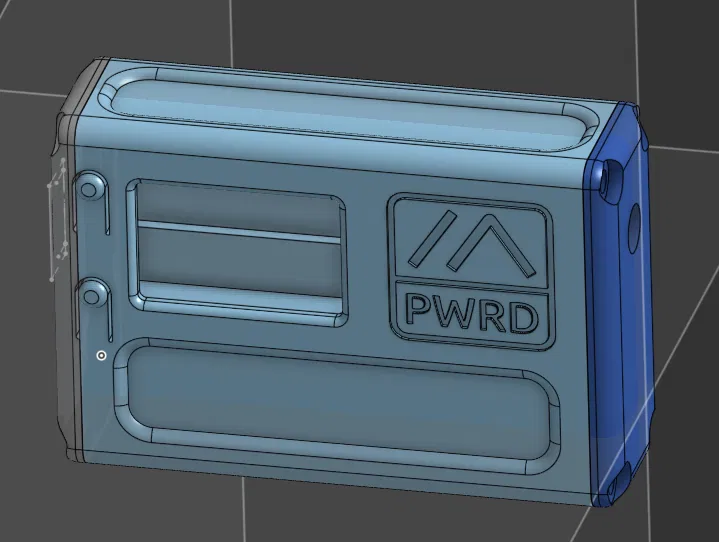

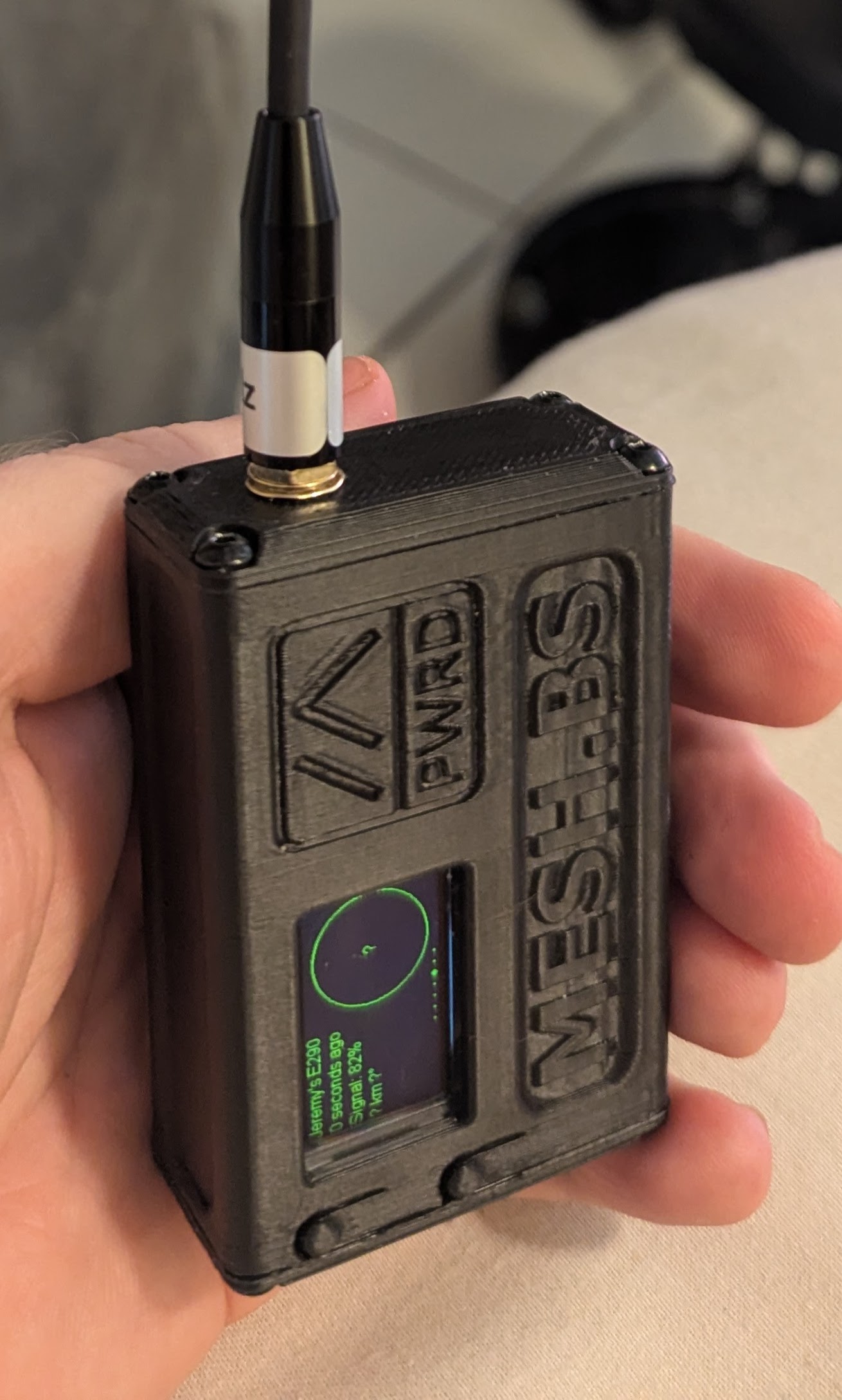

Hộp đựng di động/bỏ túi đơn giản cho bo mạch Heltec T114 với pin 18650. Hầu hết các mẫu đều đặt pin phía sau bo mạch, dẫn đến hộp đựng cồng kềnh. Cái này càng nhỏ gọn càng tốt. Lắp ráp với tám ốc cấy nhiệt M3 và vít. Có chỗ cho đầu nối SMA dạng bulkhead, nhưng cũng có thể sửa đổi để sử dụng ăng-ten bên trong.

Cái này chạy được, nhưng có thể cần vài chỉnh sửa nhỏ. Các lỗ M3 ở các tấm cuối có thể làm lớn hơn một chút để có dung sai. Chúng cũng có thể làm dày hơn để che đầu vít SHCS. Tôi dự định sửa đổi nó với một số loại họa tiết/tính năng, hoàn toàn vì mục đích thẩm mỹ.

Kích thước khá chật, nên bạn cần máy in được hiệu chỉnh tốt để mọi thứ vừa vặn.

Không cần hỗ trợ, chỉ cần đặt mọi thứ lên khay in và cho máy chạy. Tôi dùng chiều cao lớp 0.16mm, nhưng 0.24mm cũng được.

Tôi đã thử nghiệm với PLA, và nó hoạt động tốt, nhưng với những cái dùng hàng ngày, tôi đã dùng PETG-CF, loại này bền, và có bề mặt hoàn thiện mờ đẹp. Bạn muốn dùng sợi nhựa có độ đàn hồi một chút để các nút bấm hoạt động.
