Hộp relay nhấp nháy LED CF-13 cho Diahatsu Hijet

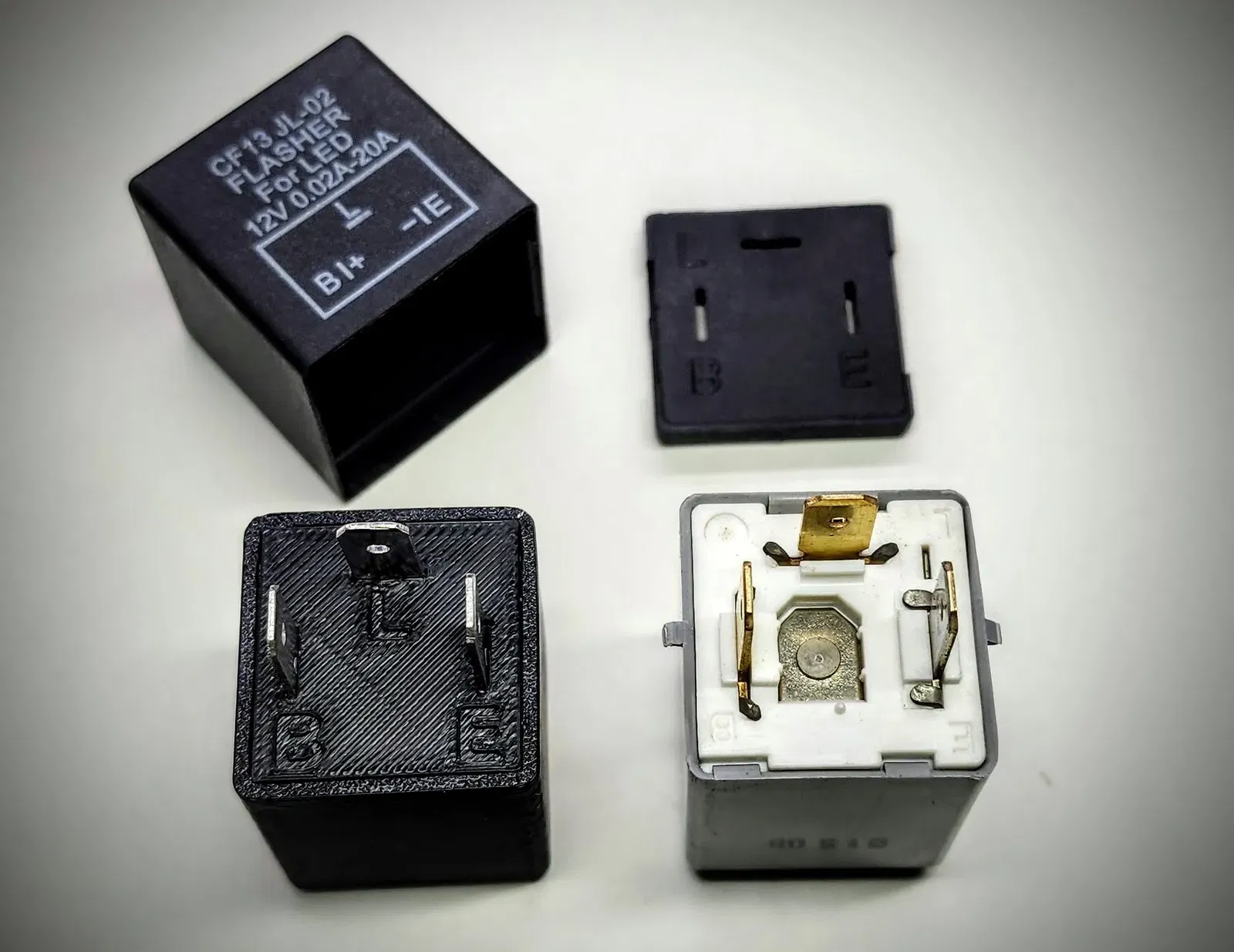

Tôi đã thay tất cả bóng đèn trong chiếc Hijet của mình sang LED và cần tìm một bộ cảm biến/relay nhấp nháy mới hoạt động với LED. Tôi đã mua một relay nhấp nháy LED CF-13 JL-02 tổng quát trên Amazon nhưng hộp quá lớn để vừa với hộp cầu chì của chiếc Diahatsu Hijet 97 của tôi. PCB bên trong đủ nhỏ nhưng vỏ thì quá lớn. Vì vậy, tôi đã thiết kế một bộ thay thế này.

Bạn sẽ cần một số công cụ để loại bỏ nhựa hiện có và sau đó ấn nó vào vỏ mới.

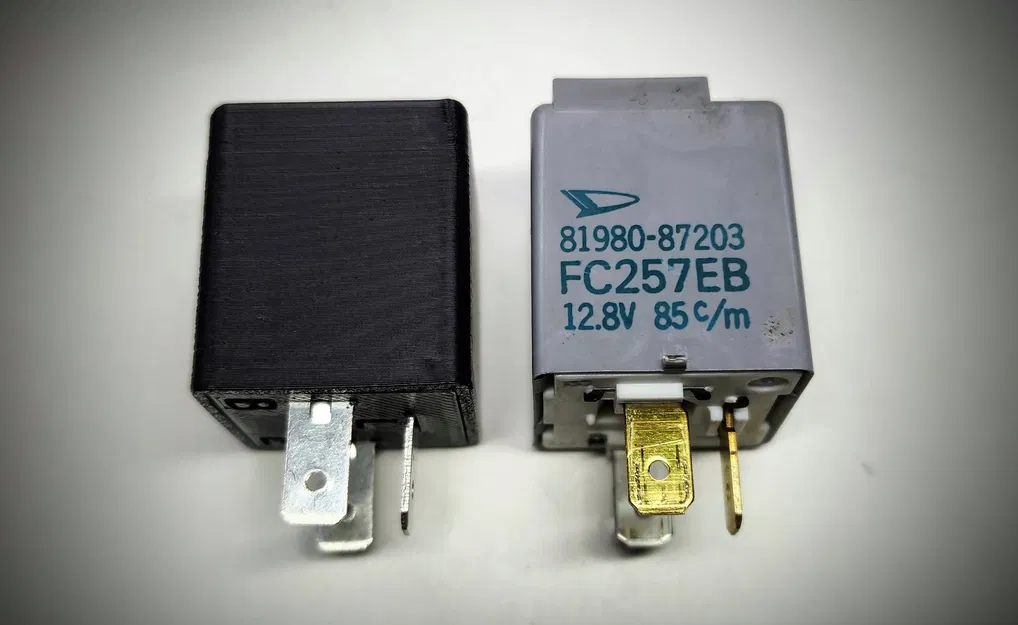

Relay hiện có: FC257EB

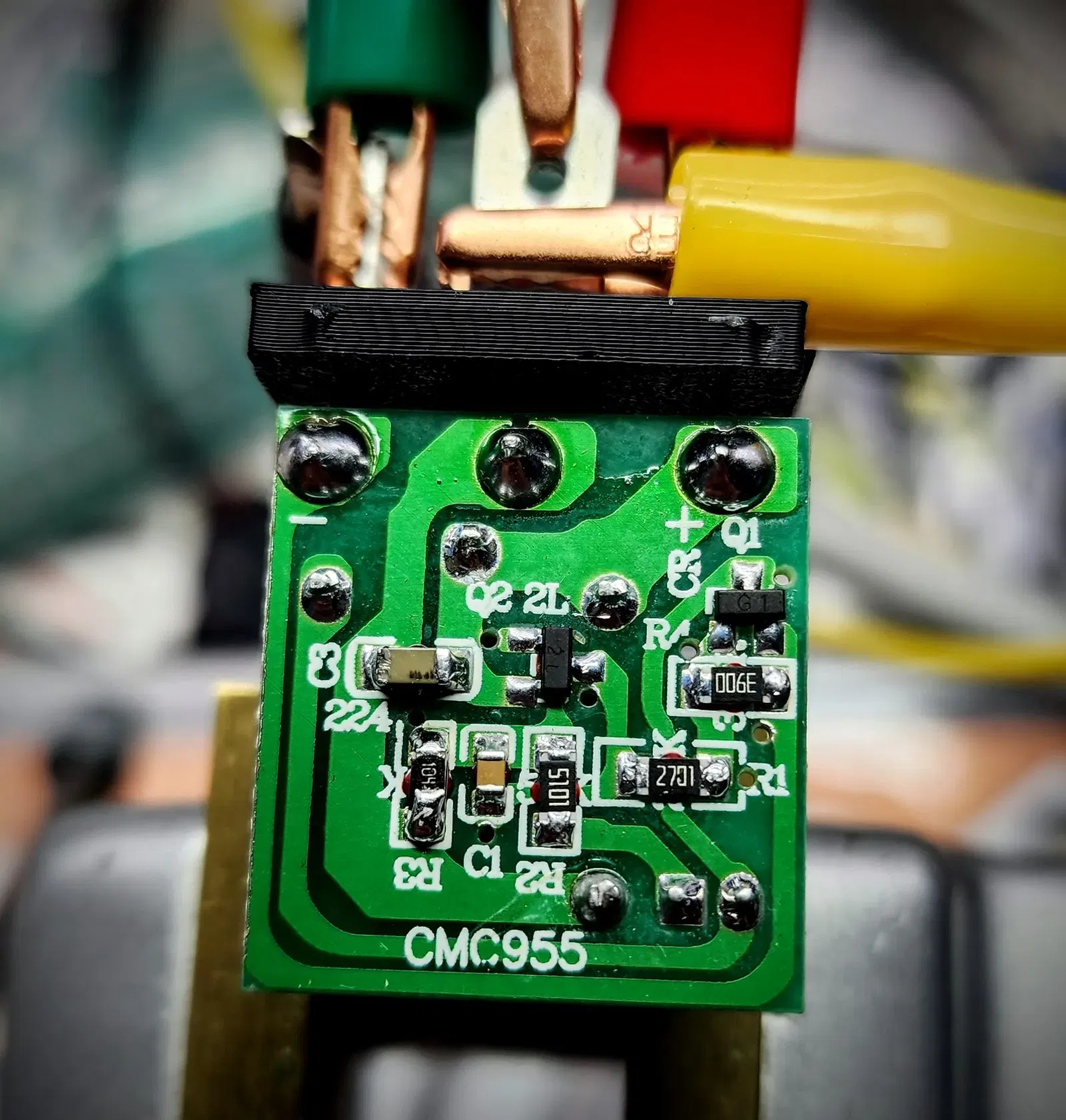

Không bắt buộc, nhưng tôi cũng không thích tốc độ nhấp nháy hiện tại chậm nên tôi đã thêm một điện trở 100k ohm lên trên R3 để điều chỉnh tần số một chút (Thời gian 618ms, trước đó là 888ms).

Tôi đã in nó bằng ABS. Tôi đã in phần đế với chữ hướng lên và vỏ với phần mở hướng xuống (Tôi đã thêm một viền bên trong cho vỏ).
