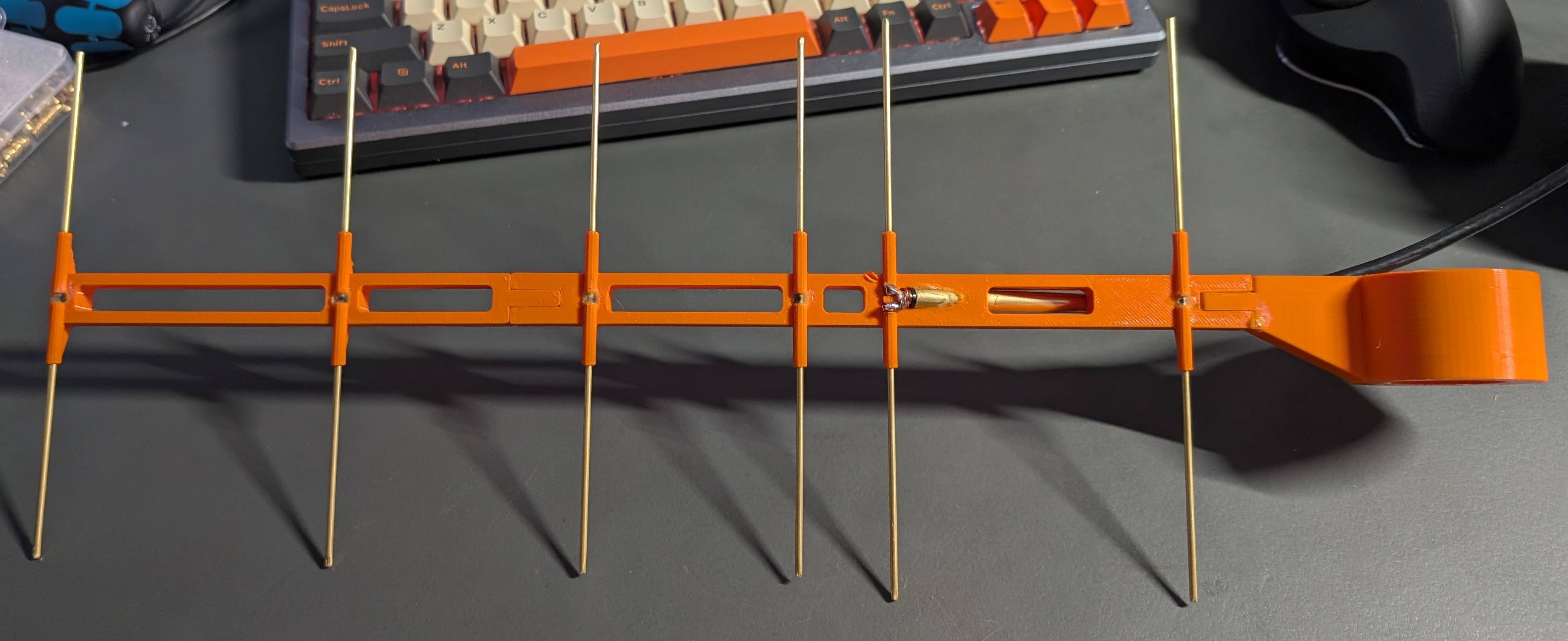

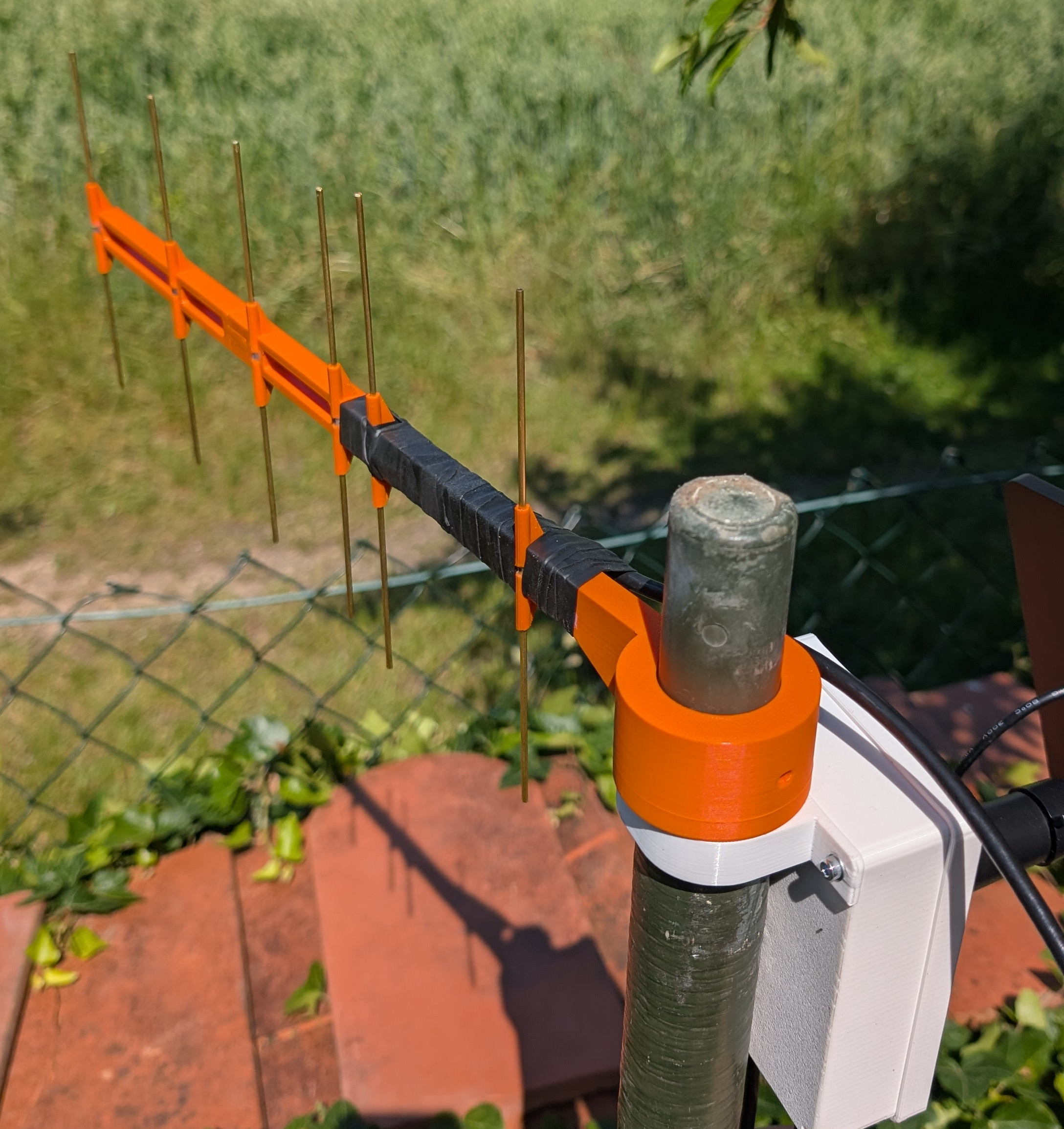

Mô hình anten Yagi module 868MHz

Kích Thước (Tính toán Changpuak, 868 MHz)

Dải tần: 850-885 MHz

Bước sóng: 346 mm

Chiều dài thanh đỡ (Boom): 336 mm (Ø 18 mm)

Các tử (Elements): 6 (Ø 2 mm, ống đồng)

Độ lợi (Gain): ~9 dBd

Chiều dài & Vị trí các tử:

Phản xạ (Reflector): 167 mm (Vị trí 0 mm)

Lưỡng cực (Dipole): 2 × 83 mm (Vị trí 83 mm)

Hướng tâm 1 (Dir. 1): 157 mm (Vị trí 109 mm)

Hướng tâm 2 (Dir. 2): 156 mm (Vị trí 171 mm)

Hướng tâm 3 (Dir. 3): 154 mm (Vị trí 245 mm)

Hướng tâm 4 (Dir. 4): 153 mm (Vị trí 332 mm)

Cuộn cảm xoắn (Sleeve-Choke): ~69 mm, ống đồng 6mm cho RG58/Aircell5

Vật liệu & Cấu tạo

Thanh đỡ & Giá đỡ: PETG (dùng ngoài trời tốt)

Các tử bức xạ: Ống đồng 2 mm

Cuộn Balun: Ống đồng 6 mm

Lắp ráp: Keo siêu dính + adapter module

Tính năng đặc biệt

Độ định hướng cao (~9 dBd gain)

Dựa trên Rothammel/DL6WU

Có thể lắp ráp dạng module

Chuẩn bị sẵn cho nhiều giải pháp adapter

Giấy phép & Ghi công

Dựa trên rk3katt – Modular Yagi, CC BY

Tính toán: Changpuak Yagi Calculator, Rothammel/DL6WU

Điều chỉnh riêng: Phiên bản 868 MHz, Sleeve-Balun, adapter module
