Kiểm Tra Dung Sai - In Liền Không Cần Lắp Ráp

Mấy bà con xài filament có chuẩn không vậy? 🔧🎯

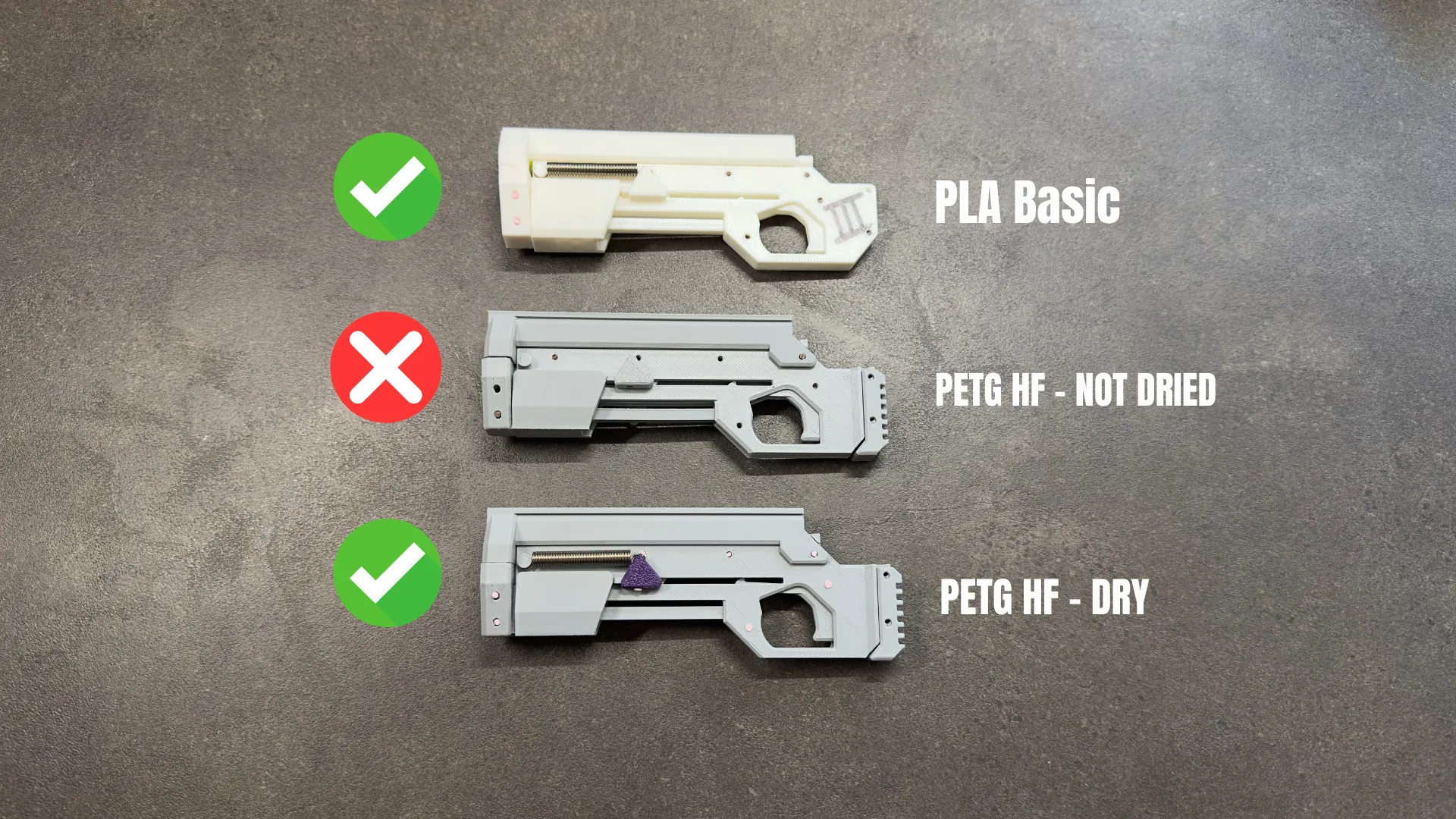

Trong lúc phát triển cái Next-Gen BB Shooter của tui, tui gặp phải một cái vấn đề hơi bực mình nè: Đồ án mẫu đầu tiên của tui chạy ngon lành với PLA Basic White nhưng khi tui đổi qua PETG HF Gray, cái cơ chế nó bỗng dưng bị kẹt cứng.

Mặc dù không có dấu hiệu ẩm mốc nào thấy rõ và bản in nhìn sạch sẽ hoàn hảo, cái cơ chế nó vẫn bỗng dưng ngừng hoạt động đúng cách. Vì tui đã xài cái cuộn này lâu rồi mà không gặp vấn đề gì về độ khít, tui đoán là filament nó chỉ cần được sấy khô thôi và đúng như vậy: sau khi sấy xong, các bộ phận của cái máy bắn bi nó lại khít hoàn hảo.

Kể cả khi filament của mấy bà con trông có vẻ chưa hút ẩm, nó vẫn có thể bắt đầu thay đổi tốc độ giãn nở và co lại từ lâu trước khi có bất kỳ dấu hiệu nào có thể nhìn thấy. Một bản in có thể trông hoàn toàn ổn trên bề mặt, nhưng các bộ phận có thể không còn khớp với nhau đúng cách… hoặc không khớp gì cả.

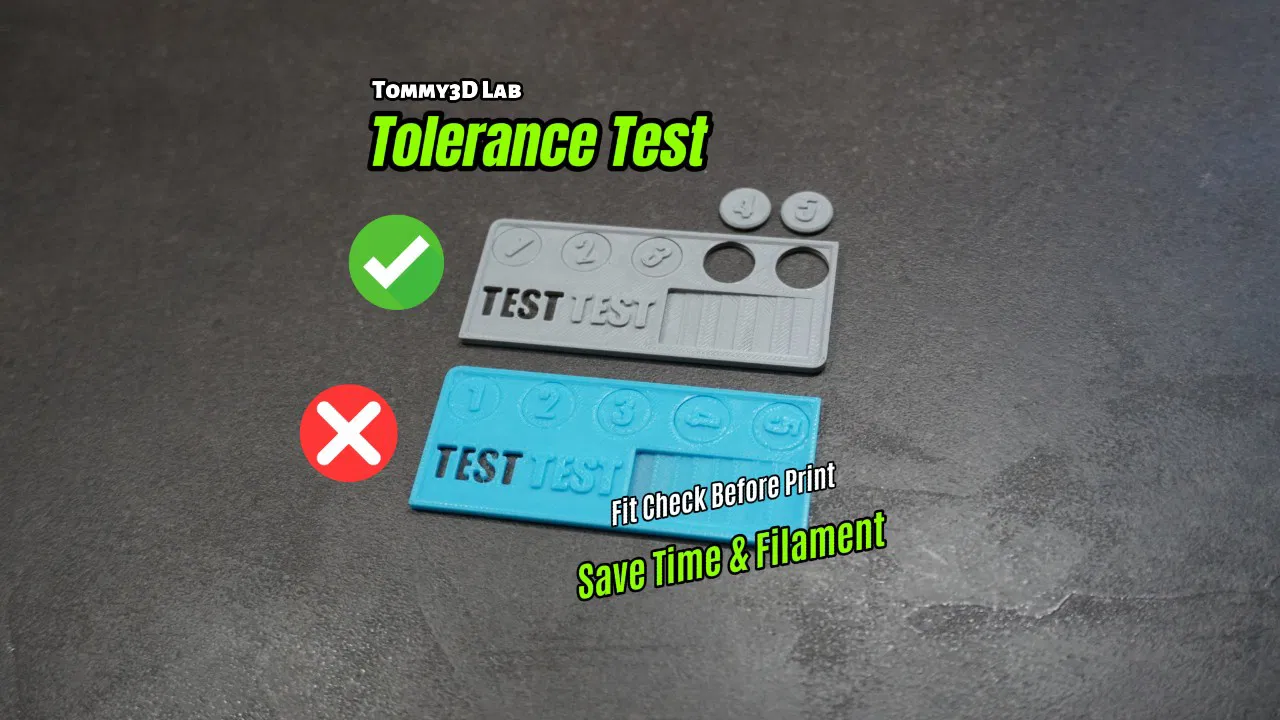

🧪Để tránh mấy vụ in hỏng như vậy trong tương lai, tui đã tạo ra cái tấm kiểm tra dung sai này.🧪 Nó chủ yếu kiểm tra độ khít và khoảng hở và cũng cho cái nhìn trực quan về chất lượng bề mặt.

🔧 Cách hoạt động nè:

– Năm cái vòng tròn ở trên là vòng in-chạy-luôn (print-in-place rings) với các khoảng hở khác nhau:   1 = 0.14 mm | 2 = 0.16 mm | 3 = 0.18 mm | 4 = 0.21 mm | 5 = 0.24 mm

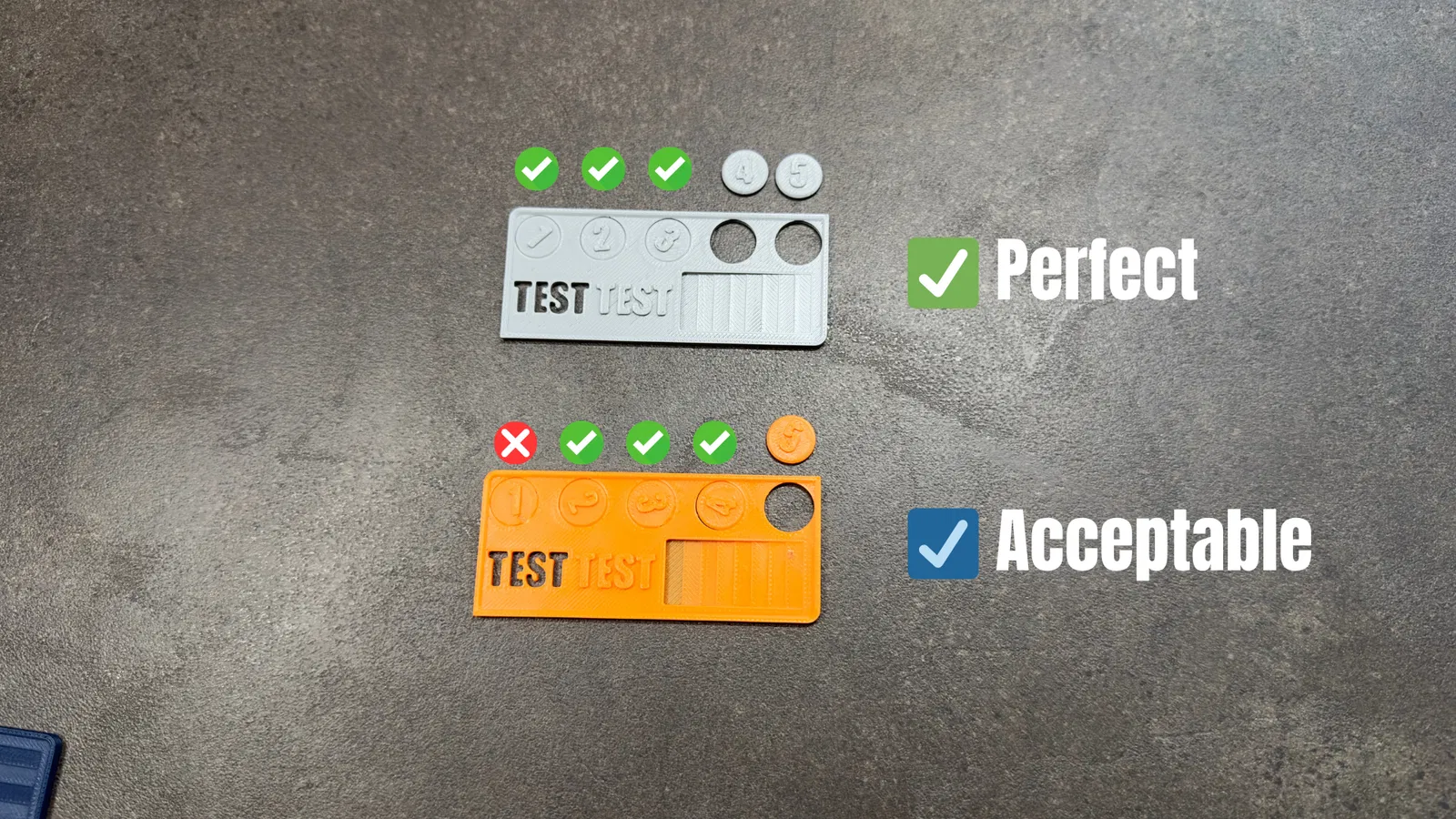

✅ Kết quả lý tưởng: Các vòng 1–3 có thể di chuyển sau khi in (có thể cần bẻ nhẹ để tách ra), và 4–5 thường lỏng lẻo hoặc tự rớt ra. ☑ Vẫn chấp nhận được: Nếu chỉ vòng 1 hơi bị chặt nhưng 2–4 di chuyển được và 5 thì rớt ra.

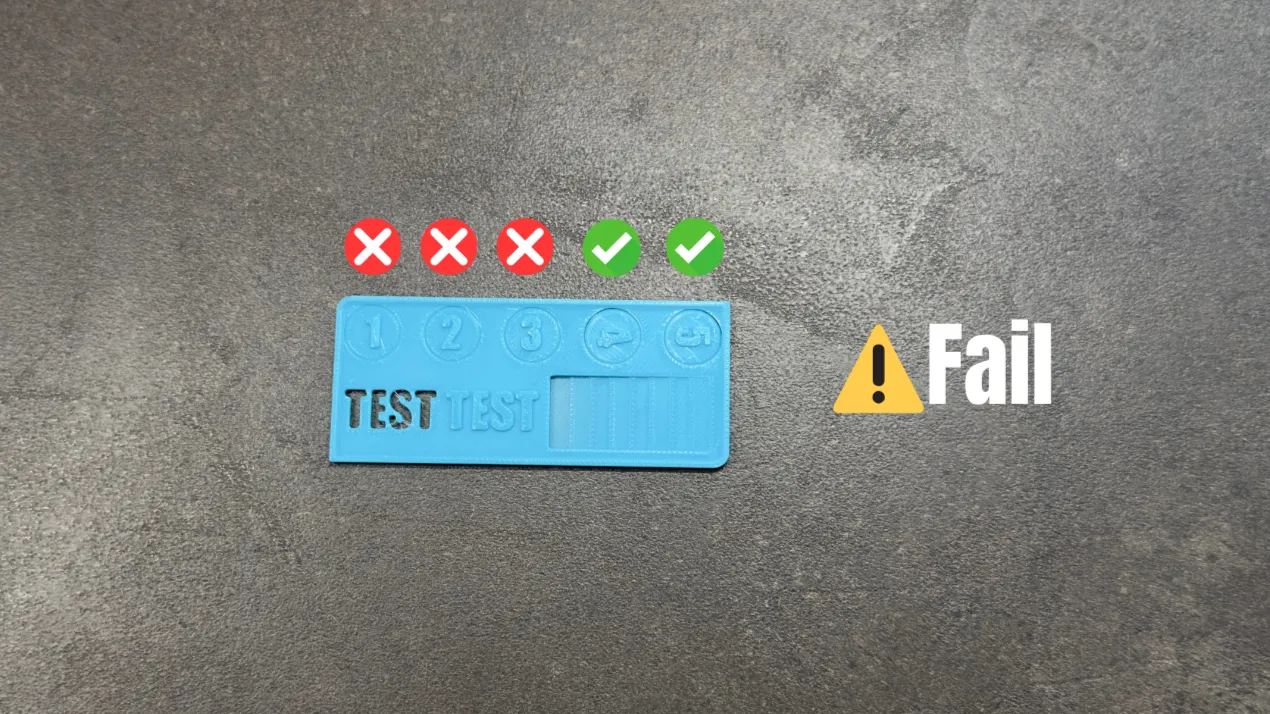

❌ Cần chỉnh sửa: Nếu 1–3 bị dính chặt nhưng 4–5 vẫn di chuyển → hãy sấy khô filament hoặc hiệu chỉnh dòng chảy.

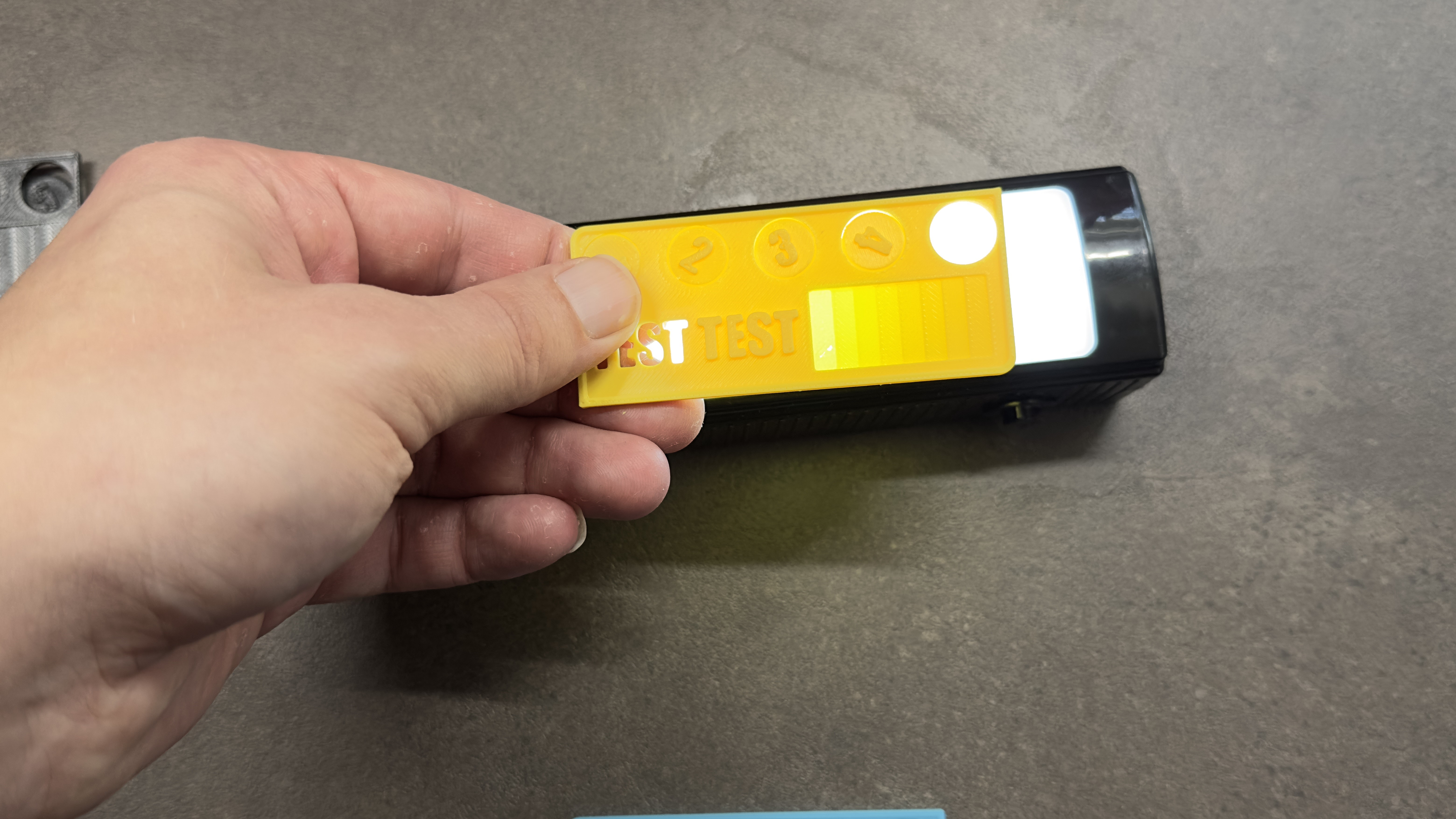

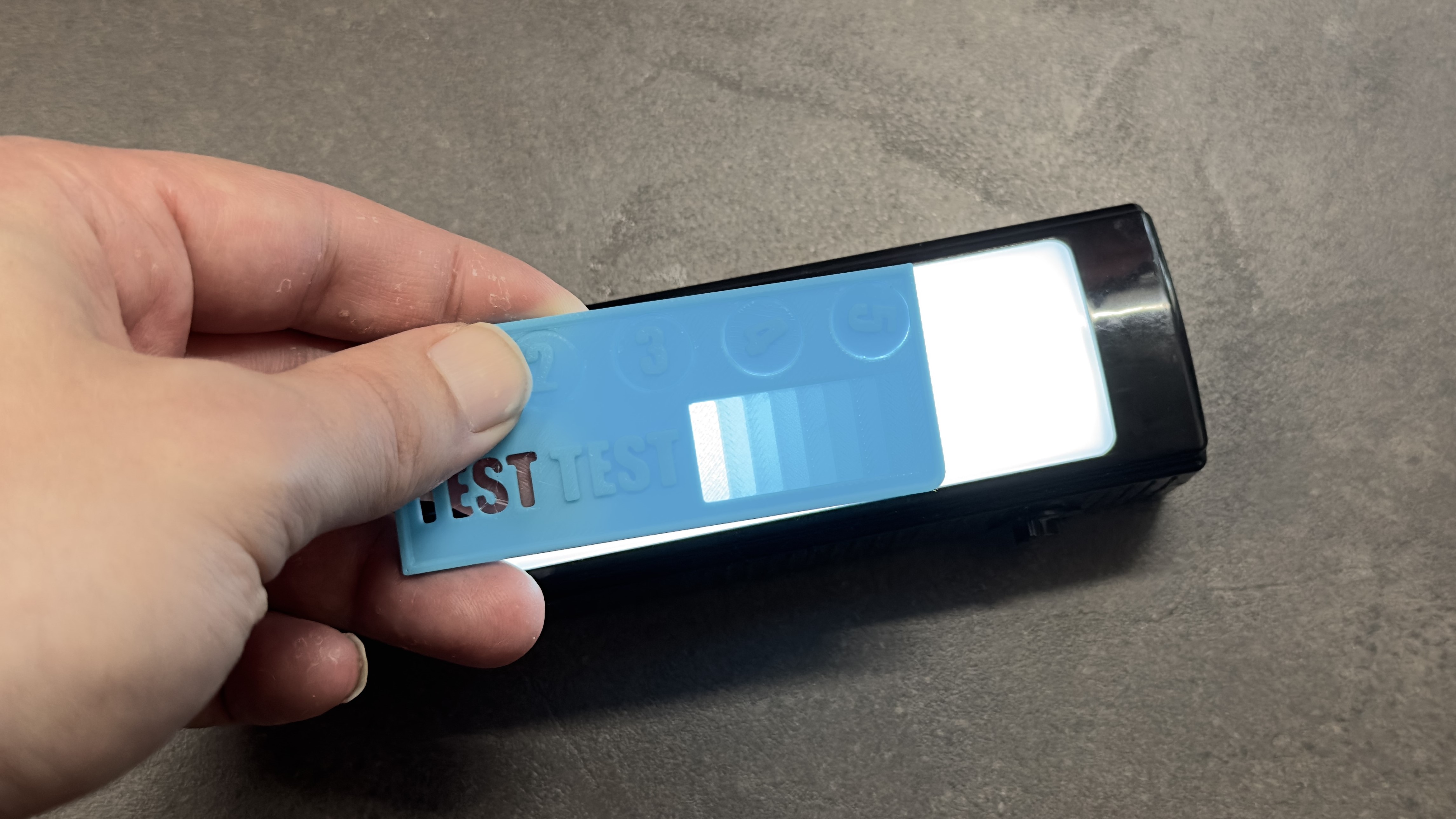

Ở phía bên phải của tấm kiểm tra, mấy bà con sẽ thấy một cái kiểm tra độ trong và độ dày lớp. Các thanh bắt đầu ở độ dày lớp 0.24 mm và tăng thêm 0.2 mm mỗi bước. Điều này cho phép mấy bà con nhanh chóng kiểm tra bao nhiêu ánh sáng đi qua filament của mấy bà con ở các độ dày lớp khác nhau.

Kinh nghiệm của tui:

Như tui đã nói ở trên, tui lần đầu in với PETG HF Gray và có một bản in nhìn sạch sẽ nhưng cái mẫu máy bắn bi mới và cơ chế của nó không chạy mượt mà và bắt đầu bị kẹt.

Sau khi sấy khô filament, tui in lại với cùng một cấu hình y hệt và lần này cái máy bắn bi chạy ngon lành!

👉 Kết luận! Ngay cả độ ẩm nhẹ cũng có thể ảnh hưởng rõ rệt đến độ chính xác về kích thước và độ khít, ngay cả khi bản in trông ổn ngay từ cái nhìn đầu tiên.

Tôi chủ yếu tập trung vào thiết kế mẫu mã! chứ không phải tạo ra các cấu hình in hoàn hảo đến từng chi tiết nhỏ nhất. Nhờ có BambuLab, tui không thực sự phải làm vậy👍😄 cấu hình mặc định của họ thường đủ tốt cho nhu cầu của tui.

Tất nhiên, tui vẫn chú ý đến các yếu tố quan trọng như hướng đặt chi tiết phù hợp và các cài đặt chính khác ảnh hưởng đến khả năng in và độ bền.

Nhưng nói chung, tui hoàn toàn ổn khi sử dụng cài đặt cơ bản mà Bambu cung cấp sẵn. Hầu hết thời gian, chỉ cần sấy khô filament đúng cách hoặc chạy hiệu chỉnh dòng chảy thỉnh thoảng là đủ.

Đối với các dự án của tui, đó thường là tất cả những gì cần thiết để đạt được các bản in sạch sẽ và khít đẹp.

Tui biết có rất nhiều yếu tố khác có thể ảnh hưởng đến độ chính xác và chất lượng. Nhưng trong thực tế, vấn đề thường chỉ là filament hơi ẩm và đó chính là lúc cái bài kiểm tra dung sai nhỏ của tui phát huy tác dụng: Nhanh, đơn giản và là một cách dễ dàng để kiểm tra xem vật liệu của mấy bà con đã sẵn sàng để in chưa trước khi lãng phí thời gian hoặc filament.

⚡ Một chút bực mình cuối cùng

Tui luôn chú ý sát sao đến dung sai khi thiết kế các mẫu của mình – đặc biệt là những gì mà máy BambuLab có thể đạt được một cách đáng tin cậy. Tui không có nhiều kinh nghiệm với các máy in khác, nhưng sau mỗi lần in, tui đều kiểm tra kỹ lưỡng rất cẩn thận và tinh chỉnh gần như mọi mẫu cho đến khi độ khít và chức năng đạt yêu cầu.

Nhiều người sáng tạo khác chắc sẽ hiểu cảm giác này: Mấy bà con tốn nhiều thời gian tối ưu hóa, thử nghiệm, thậm chí là quay video làm bằng chứng rằng mẫu của mình hoạt động nhưng vẫn nhận được phản hồi thỉnh thoảng như:

“Boomerang của ông/bà không hoạt động!” “Cái gì đó không khớp!”

…thường theo sau là một xếp hạng 1 sao ngay lập tức, mà không kiểm tra xem vấn đề có thực sự đến từ thiết lập in của người dùng hay không.

Những xếp hạng này có thể ảnh hưởng nghiêm trọng đến điểm đánh giá hồ sơ in và không giúp ích cho ai cả. Tui cho mấy bà con xem mẫu của mình trong video để chứng minh chúng hoạt động

nhưng một số người vẫn cho rằng vấn đề phải nằm ở thiết kế.

Tất nhiên, sai sót trong mẫu của tui có thể xảy ra và tui thực sự biết ơn mọi gợi ý và báo cáo!

Chỉ thông qua phản hồi mang tính xây dựng này, tui mới có thể cải thiện và tinh chỉnh rất nhiều thiết kế của mình. Điều không giúp ích gì cả: cho không có chi tiết, không giải thích, và chỉ ném một xếp hạng tệ.

➡ Lời kêu gọi của tui: Nếu gặp sự cố, làm ơn mô tả rõ ràng, có thể kèm theo ảnh hoặc chi tiết về cài đặt in của mấy bà con. Bằng cách đó, chúng ta có thể cùng nhau cải thiện các mẫu và đảm bảo chúng hoạt động cho tất cả mọi người.

🙏 Cảm ơn tất cả những ai dành thời gian đưa ra phản hồi mang tính xây dựng các bạn giúp tui có thể tiếp tục cải thiện chất lượng thiết kế của mình cho cả cộng đồng!
