Đèn LED Hình Lục Giác (Cỡ Lớn)

Tôi đã thiết kế chiếc đèn lục giác cỡ lớn này để làm sáng không gian làm việc/lớp học của mình một cách ngầu hơn là chỉ mua thêm các tấm đèn. Tôi đã thiết kế rất nhiều thứ nhưng cho đến giờ vẫn chưa đăng gì cả - xin lỗi trước nha, cái này không đơn giản chỉ là 'in ra rồi ráp lại thôi đâu'.

Dù vậy, đây là một bộ đèn khá là đỉnh. Tôi đã tải lên tất cả các tệp đã sử dụng cho cái này và thực hiện một vài thay đổi trước khi tải lên để cải thiện độ cứng và cho phép in trên các máy nhỏ hơn.

Tôi đã chia sẻ mọi tệp tôi tạo ra cho cái này dưới dạng tệp STEP và sắp xếp chúng cho máy X1C để nhắm đến thể tích nhỏ hơn. Tôi đã phải thay đổi một chút cho chi tiết lớn nhất, nhưng nó vẫn được bao gồm trong tệp STEP của bộ phận khuếch tán.

Chúc các bạn vui vẻ!

Máy in và sợi nhựa đã sử dụng:

• Các bộ phận khung chính: Creality Ender 3 V3 Plus với PETG-CF
• Bộ phận khuếch tán: Creality Hi với Transparent PETG
• Các bộ phận khung hỗ trợ: Creality Ender 3 V3 Plus với PLA Matte
• Bộ phận khuếch tán lục giác lớn nhất: Creality Ender 3 V3 Plus với Transparent PETG**
• Các thanh giằng khung và nắp che cáp: Bambulab X1C với PETG-CF
• Kẹp dải LED: Creality Hi với PETG
• Nguồn cung cấp: BambuLab X1C với matte PETG

Tôi đã sử dụng Creality Hi cho càng nhiều bộ phận khuếch tán càng tốt do bề mặt hoàn thiện của tấm phủ nhựa, và tôi thấy chất lượng bản in rất tuyệt vời. Tôi đã sử dụng tấm làm lạnh trong X1C khi in các bộ phận giằng để có bề mặt phẳng ở phía dưới, nhưng đã cắt nó cho 'tấm kỹ thuật' và sử dụng keo LAC. 2 chiếc Ender 3 V3 Plus của tôi giúp việc bố trí dễ dàng, và cho phép tôi in các bộ phận lục giác lớn nhất mà không cần phải cắt chúng. Tất cả các bản in trên các máy này đều được thực hiện trên mặt ngược của tấm PEI có kết cấu với keo, hoặc một tấm có hoa văn sợi carbon. Nếu không có không gian thêm, sẽ không có cách nào sạch sẽ để cắt hình dạng, nhưng tôi hy vọng những gì tôi đã làm cho các tấm nhỏ hơn sẽ không quá đáng chú ý. Nếu bạn chỉ có 1 máy, việc này sẽ tốn khá nhiều thời gian để in.

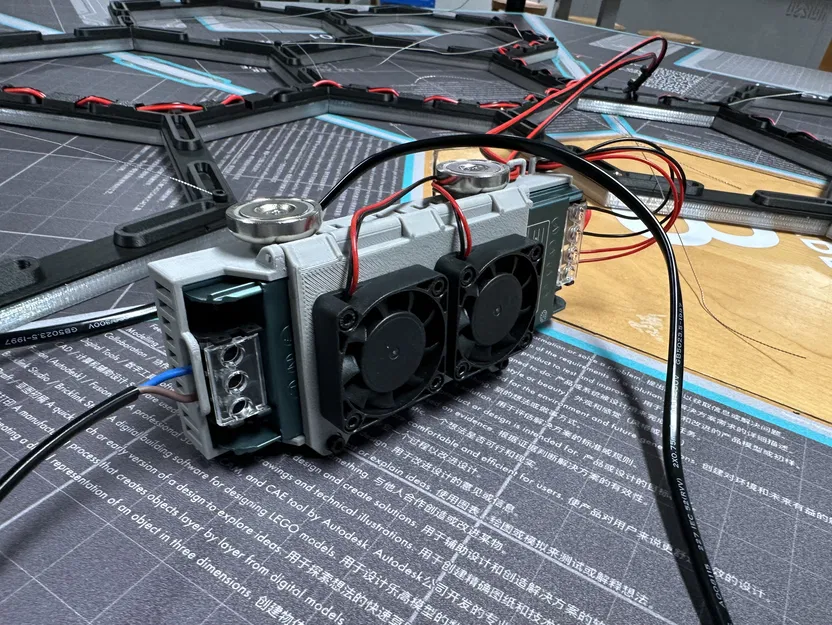

LƯU Ý VỀ NGUỒN CUNG CẤP: Tôi đã thiết kế cái này cho một nguồn cung cấp cụ thể, và mặc dù nó có thể vừa với các bộ phận tương tự 150W/12.5A khác, nó sẽ không vừa với các bộ nguồn PSU khác. Tôi có một số cái khác, nhưng nó không vừa với bất kỳ cái nào khác, mặc dù nó có thể được tùy chỉnh để làm việc cho một cái nhỏ hơn. Tệp STEP được cung cấp dưới dạng ví dụ, và bạn có thể sửa đổi nếu muốn - hoặc làm lại. Tôi đã bỏ qua các chi tiết ở đây vì nó thực sự quá cụ thể. (Tôi đã sử dụng nam châm để gắn nó, bản lề bằng sợi nhựa, và quạt 12V để giữ cho nó mát - có thể sẽ thêm bộ điều khiển quạt sau)

Vật tư và Công cụ Cần thiết

• Dải đèn LED (Tôi đã sử dụng 10 mét dải 10 mm 2835 12V 240 LED/mét)
• Mỏ hàn và Thiếc hàn
• Dây điện (Hoặc các đầu nối dải LED dạng kẹp)
• Một bộ nguồn (Tôi đã sử dụng bộ nguồn LED 150w 12.5A)
• Keo dán chất lượng (Tôi đã dùng Juju 9406 và rất hài lòng)
• Bu lông ren nhiệt M4 5mm hoặc 6mm x 6mm
• Vít M4 6mm (để treo)
• Dây treo (Tôi đã dùng dây ảnh và bện nó bằng máy khoan)

Hướng dẫn

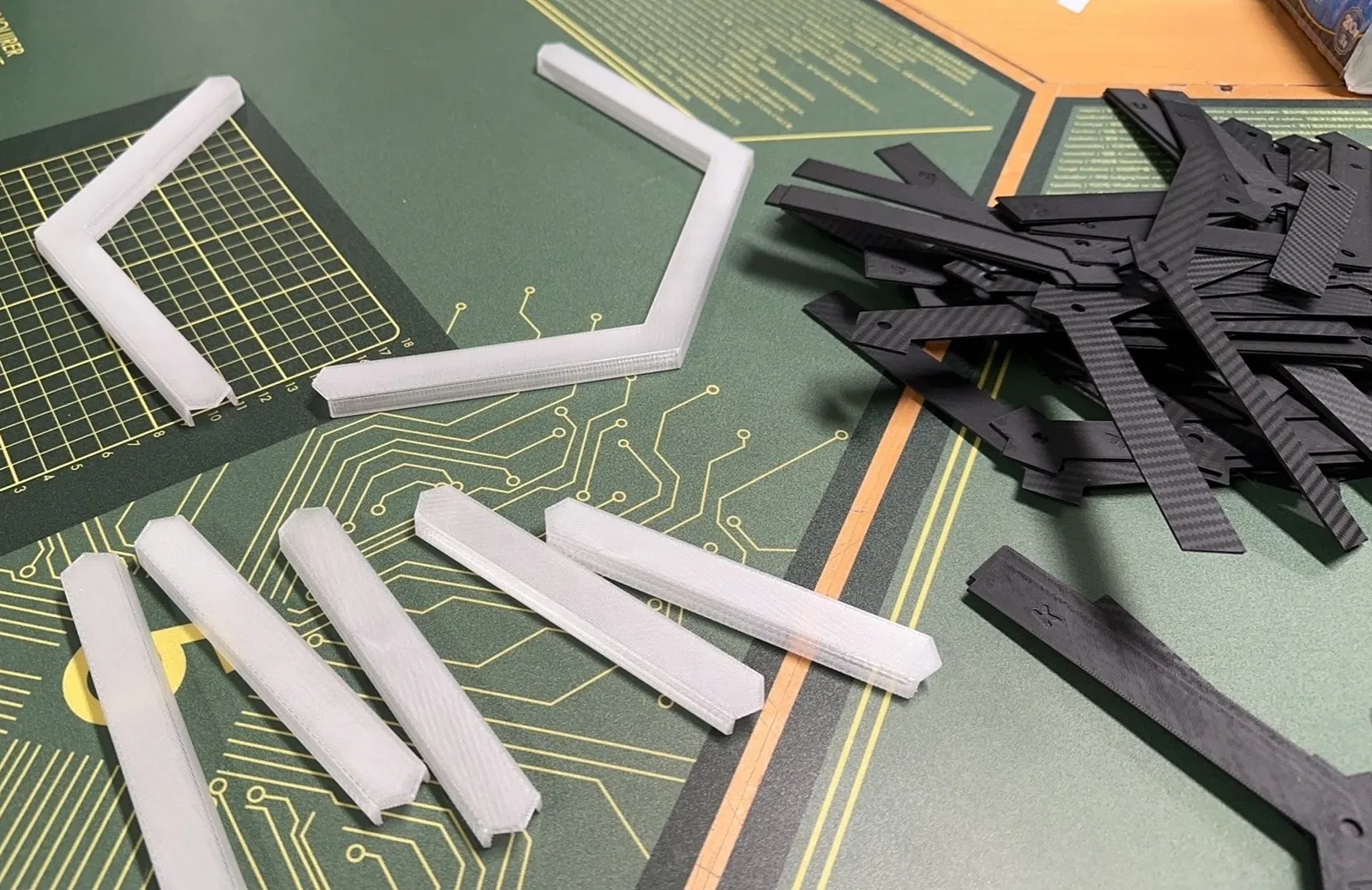

1. In các bộ phận khung chính và khung hỗ trợ.
   1. Sử dụng tấm in phẳng nếu có thể để có bề mặt mịn cho keo dán. (Nếu bạn muốn có vân trên bề mặt bộ phận khuếch tán thì cứ làm).

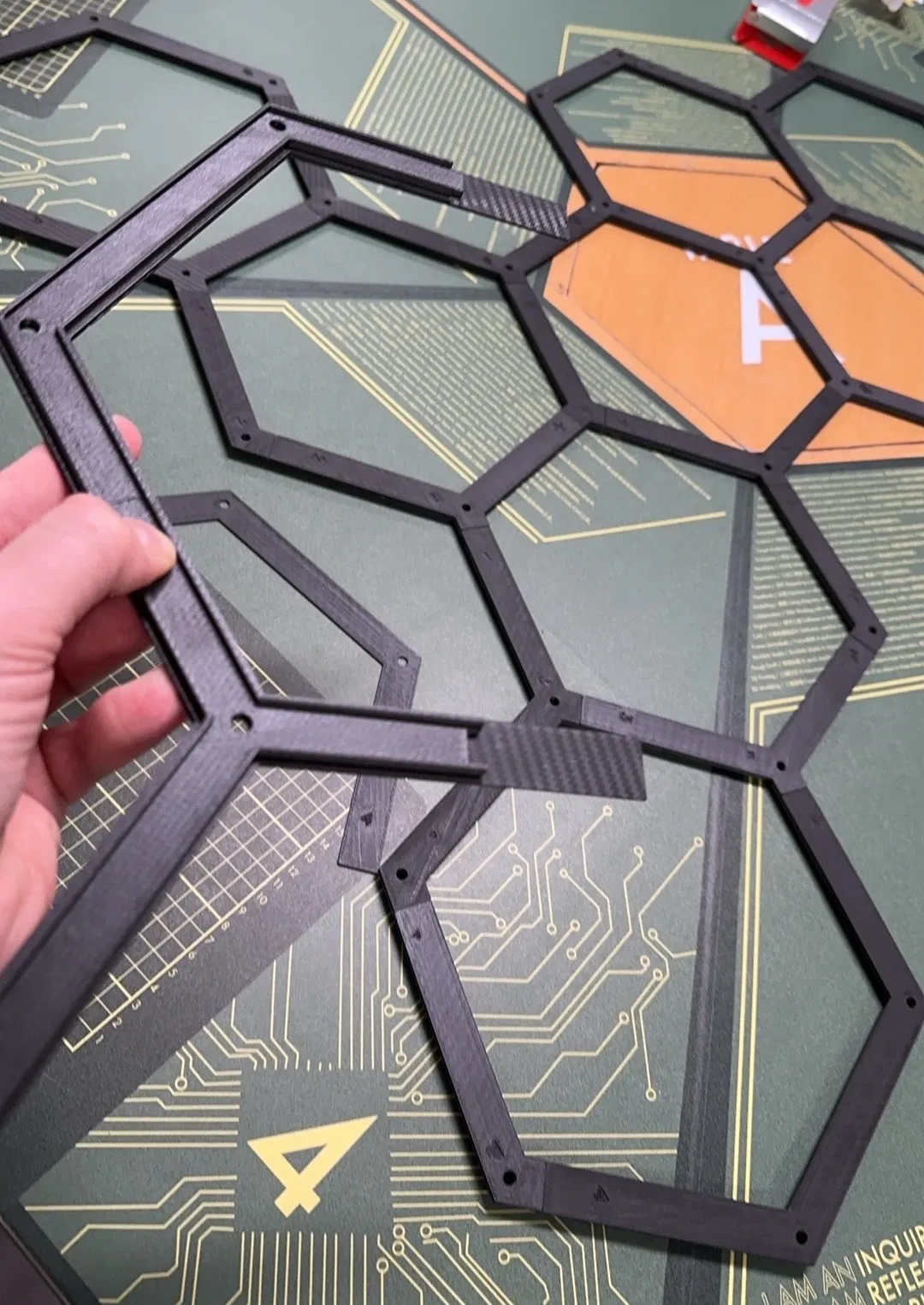

2. Bố trí khung chính và khung hỗ trợ để khớp với tệp (Xem PDF tham khảo hoặc mở tệp STEP đầy đủ)

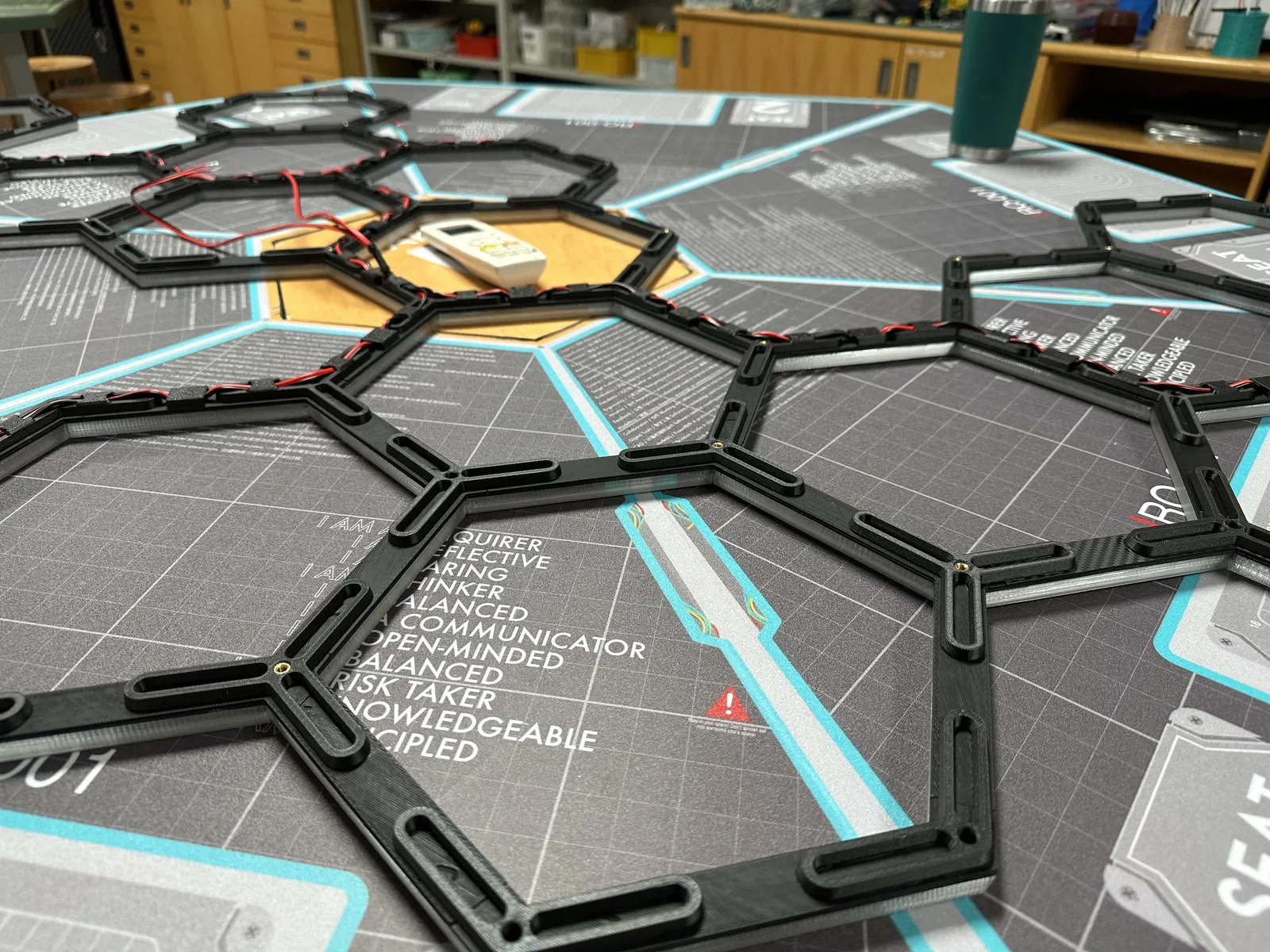

3. Dán các bộ phận khung chính vào các bộ phận khung hỗ trợ theo từng phần, làm từ từ và kiểm tra độ thẳng hàng.
   1. Phương pháp 'kẹp' này được chọn để tránh dùng vật liệu hỗ trợ, và vì tôi biết rằng một chiếc đèn lớn sẽ cần nhiều hơn là cấu trúc 'ráp nối' để giữ.
   2. Nếu khung đủ chắc chắn, bỏ qua các thanh giằng, nhưng nếu bạn cảm thấy nó không đủ chắc chắn như mong muốn, hãy in chúng và dán vào.
4. Cắt dải LED theo kích thước mong muốn. Tôi đã chọn dải 240 LED/mét để có nhiều ánh sáng nhưng cũng vì các điểm cắt gần hơn các dải tôi có. Điều này có nghĩa là phần 'không sáng' tối thiểu.
   1. Hàn trước các điểm tiếp xúc trên dải để việc đấu dây dễ dàng hơn.

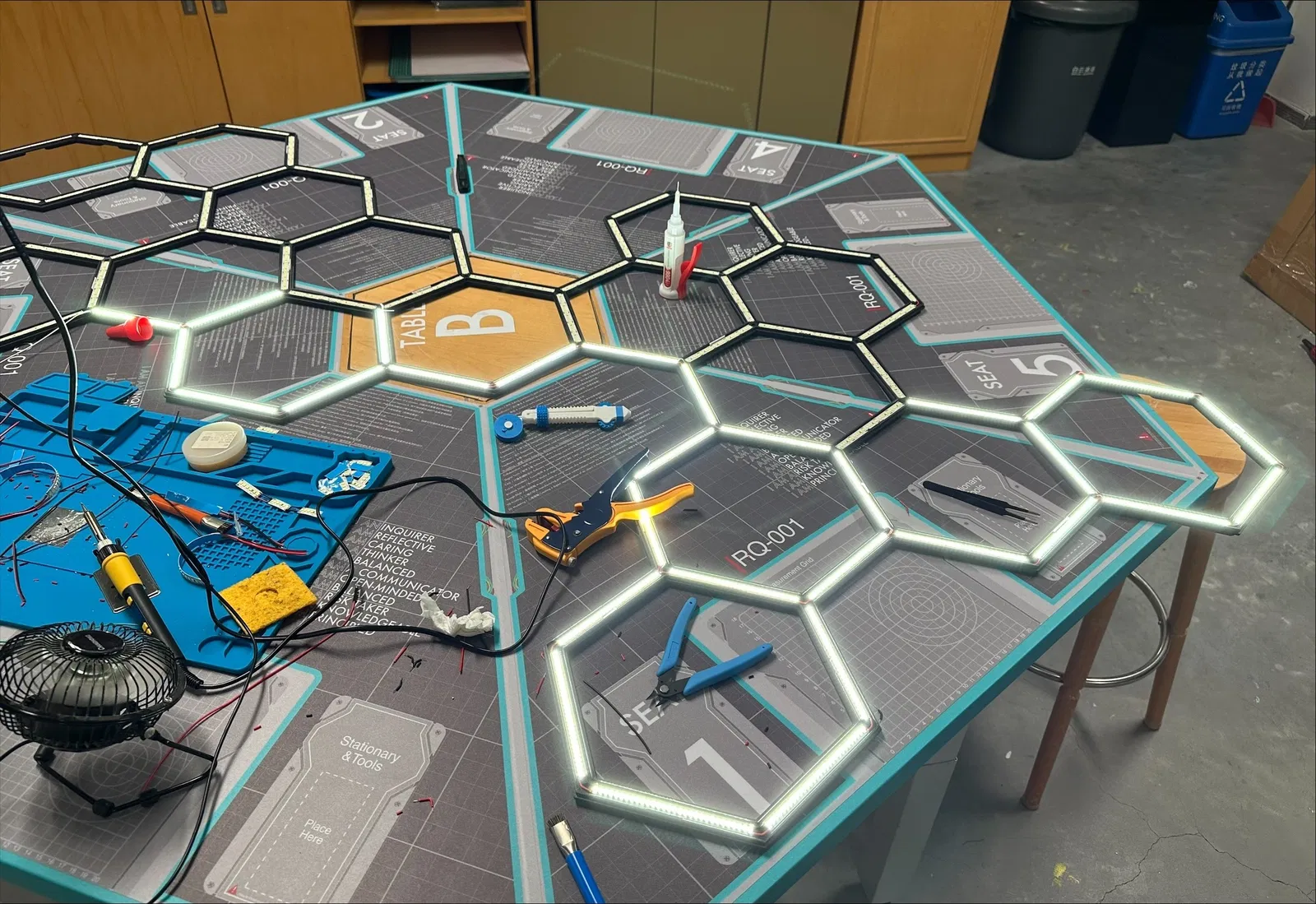

5. Gắn các dải LED vào vị trí bằng băng dính và các kẹp LED. In ra nhiều cái, và ép chúng vào giữa các dải LED thật.
6. Lên kế hoạch chia nguồn điện của bạn.
   1. Tôi đã kết nối mọi thứ theo một đường thẳng, giống như một người ngớ ngẩn, trước khi nhận ra lượng điện mà dải đèn của tôi cần và lượng điện bị mất - và phải làm lại rất nhiều việc.
   2. Cuối cùng, tôi có 4 điểm 'cấp nguồn' nằm ở giữa 4 cụm dải LED không kết nối. Tôi không phải là thợ điện, đây không phải là thuật ngữ họ sẽ sử dụng, có lẽ.
   3. Sau khi sửa sai lầm của mình, nguồn điện không bao giờ đi xa hơn 8 dải đèn so với nơi nó đi vào hệ thống, tạo ra ánh sáng đều với tổn hao điện áp tối thiểu.
   4. Dễ giải thích hơn nếu nguồn điện từ bộ nguồn: Bộ nguồn 12V → 2 đầu ra nguồn → mỗi đầu ra chia để cấp nguồn cho ¼ đèn → nguồn điện được đưa vào giữa các dải đèn và đi quãng đường tối thiểu đến các đầu cuối.
   5. Bước 6 mất rất nhiều thời gian.

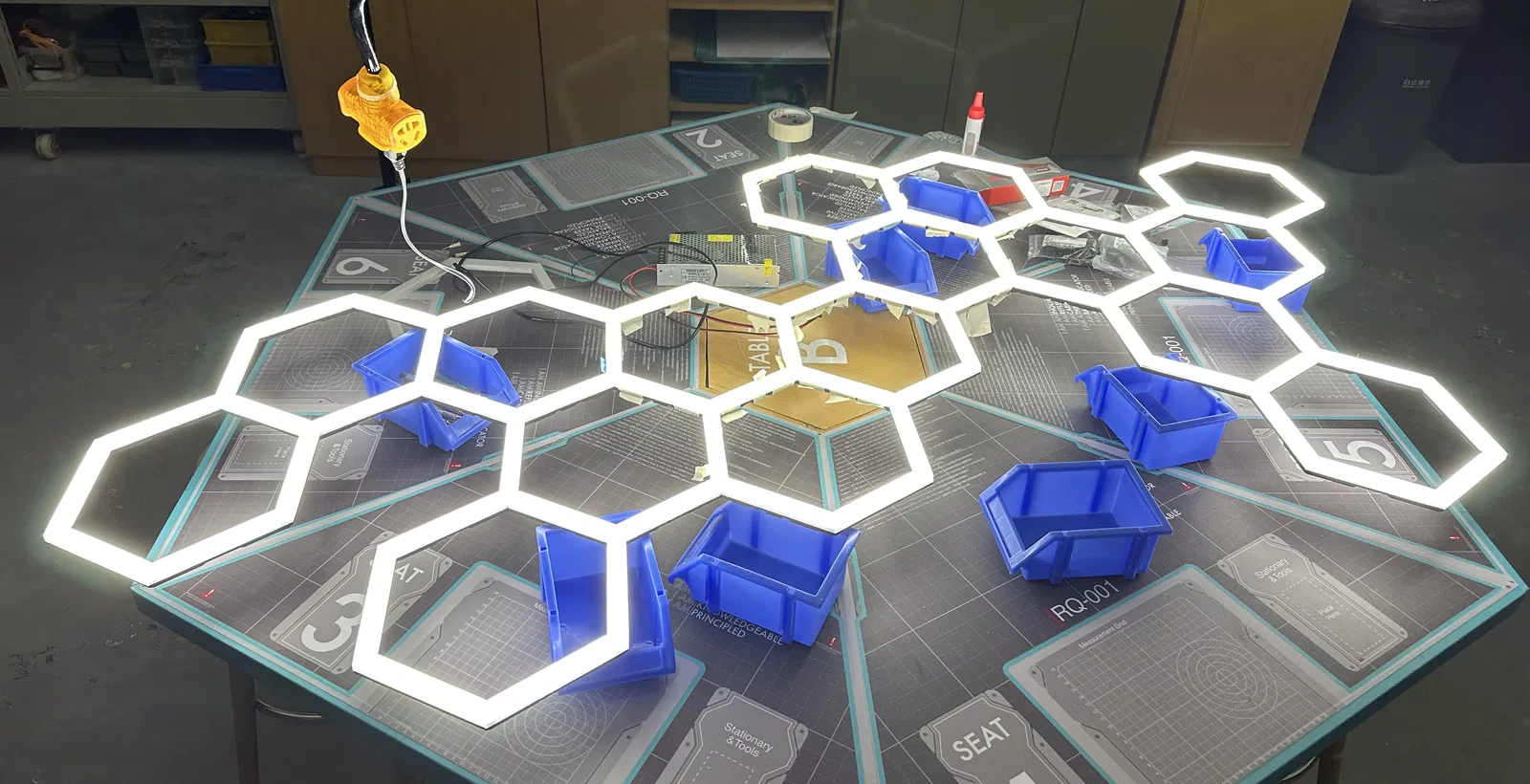

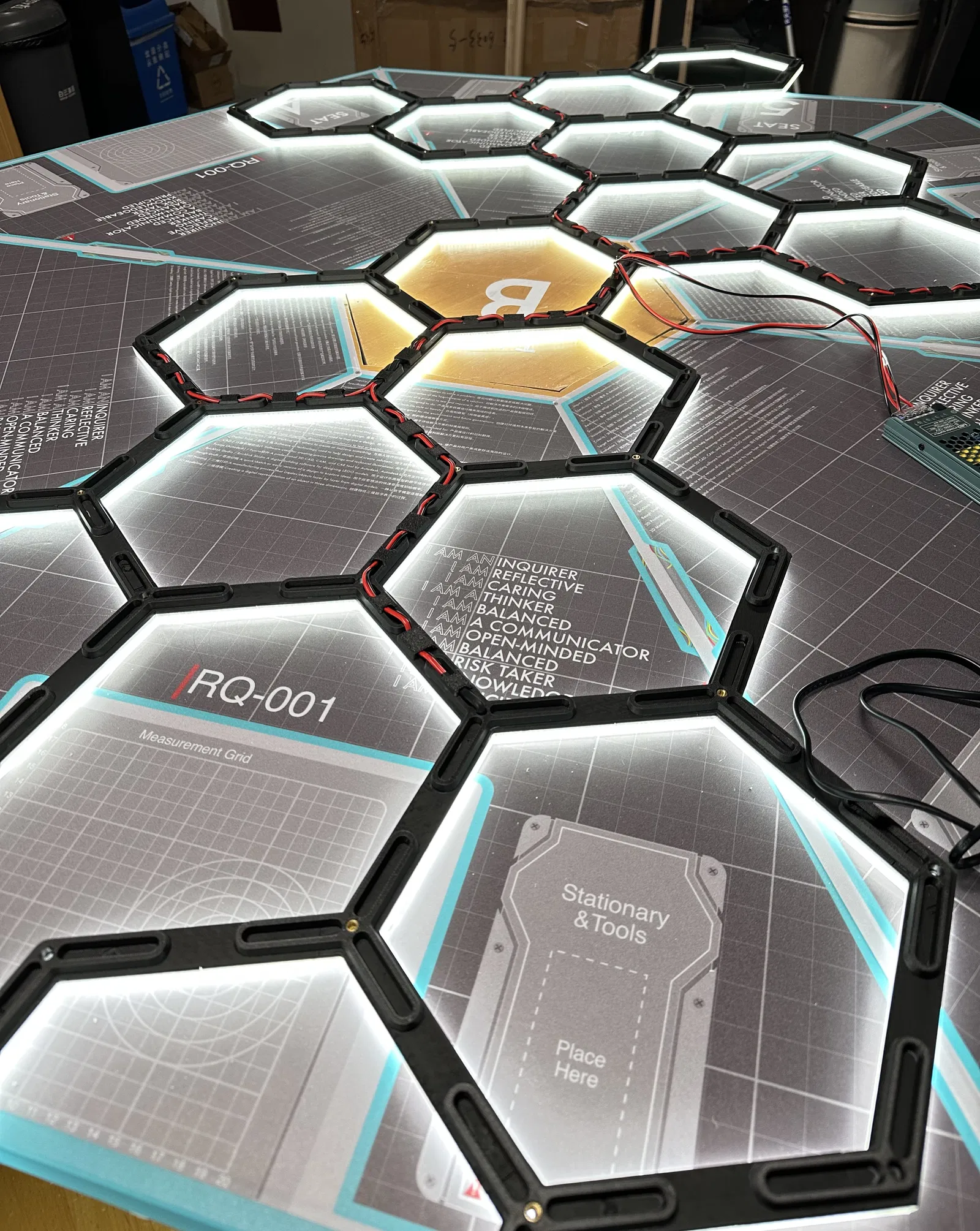

7. Kiểm tra mọi thứ, đảm bảo phân phối điện đều, v.v. Luồn dây qua các lỗ nối đi kèm.

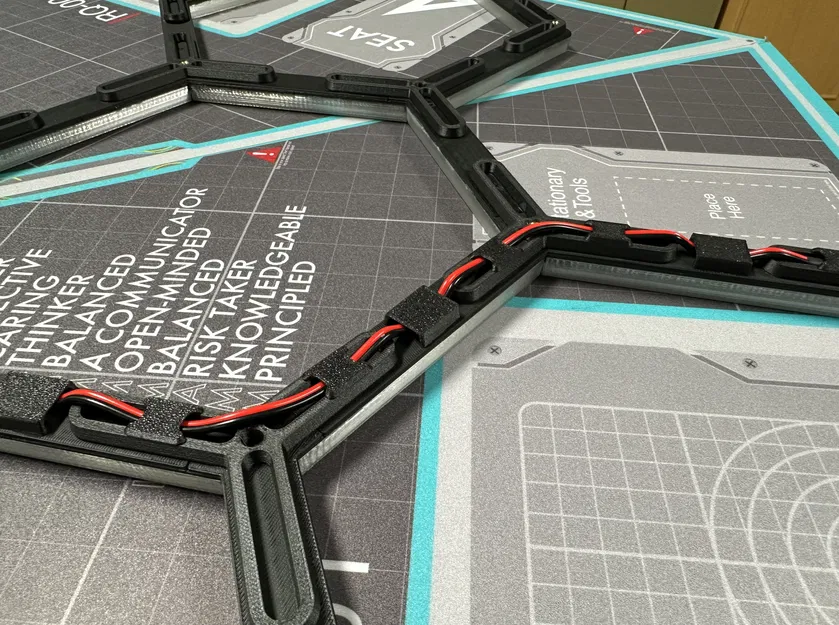

8. Cố định cáp ở mặt sau bằng các bộ phận che cáp nếu cần.
9. Lắp các bộ phận ren nhiệt vào các lỗ nối nơi bạn muốn thêm dây để treo. (Hãy thực sự cẩn thận đừng để đâm vào dây. Điều này sẽ không xảy ra với kích thước phù hợp).
10. Lắp các bộ phận khuếch tán. Tôi đã dán chúng vào vị trí để tăng cường độ cứng, nhưng một chiếc đèn treo tường có thể ổn mà không cần keo, hoặc chỉ cần một ít keo.
11. Sử dụng vít M4 để gắn dây vào khung.

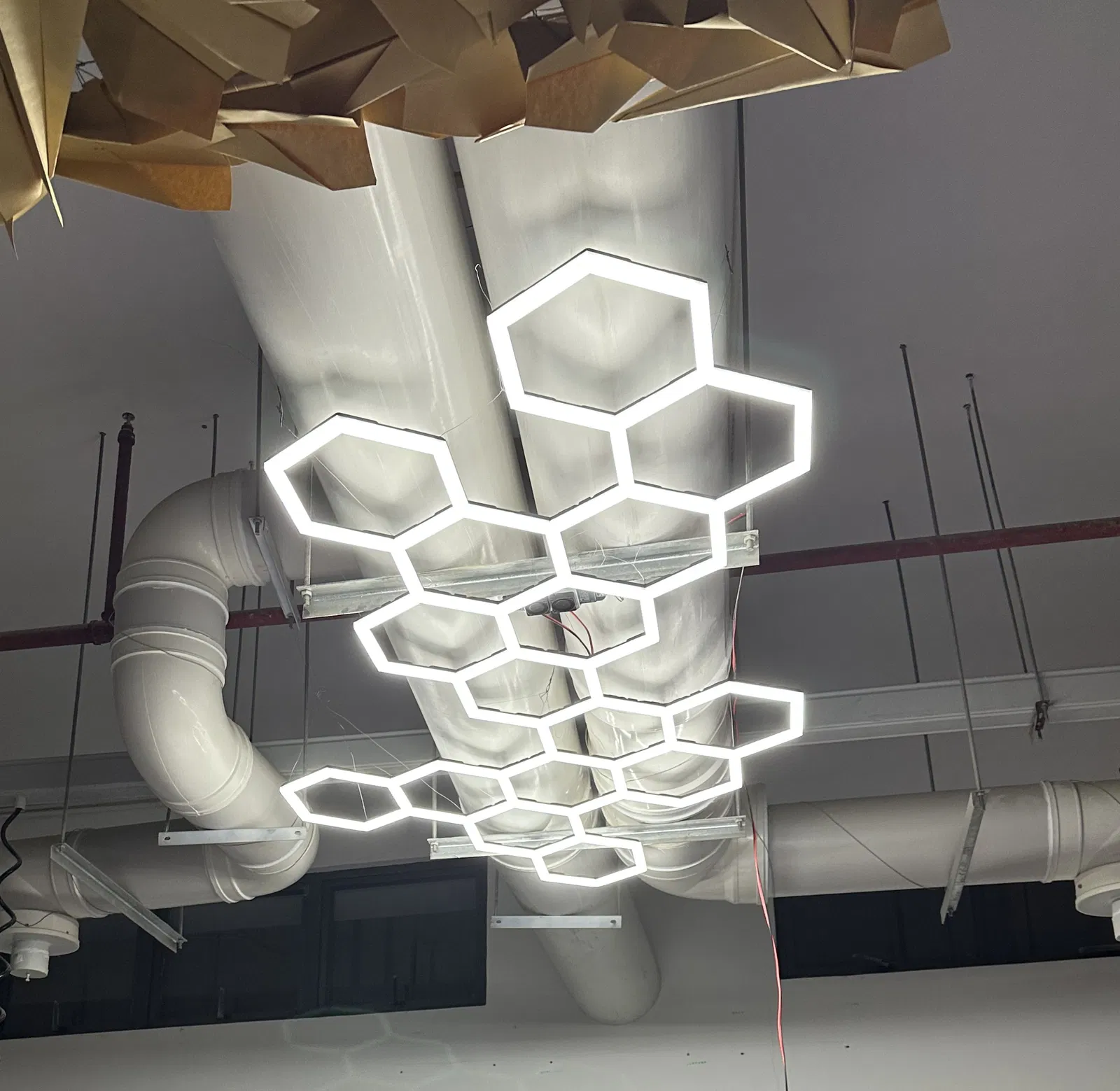

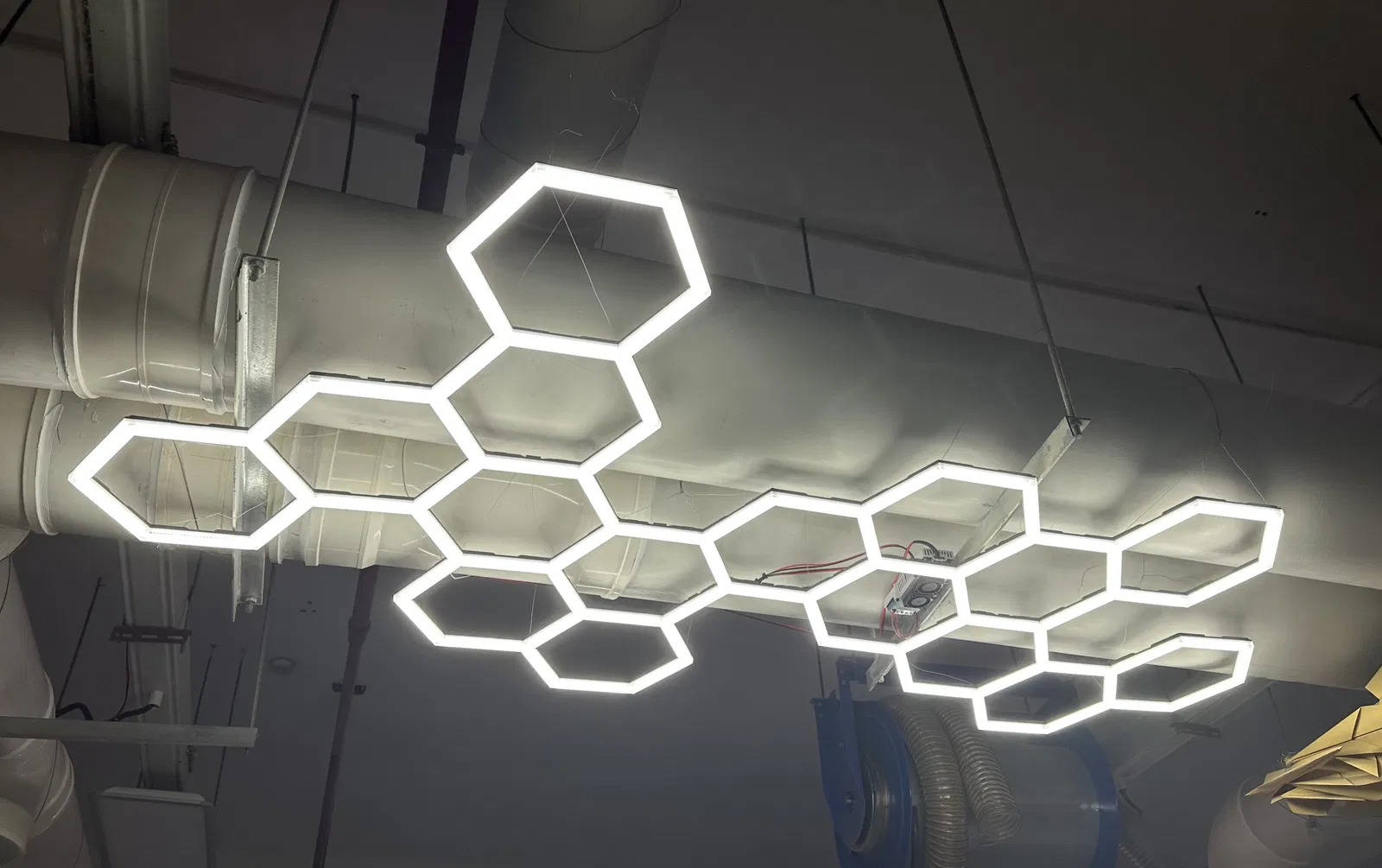

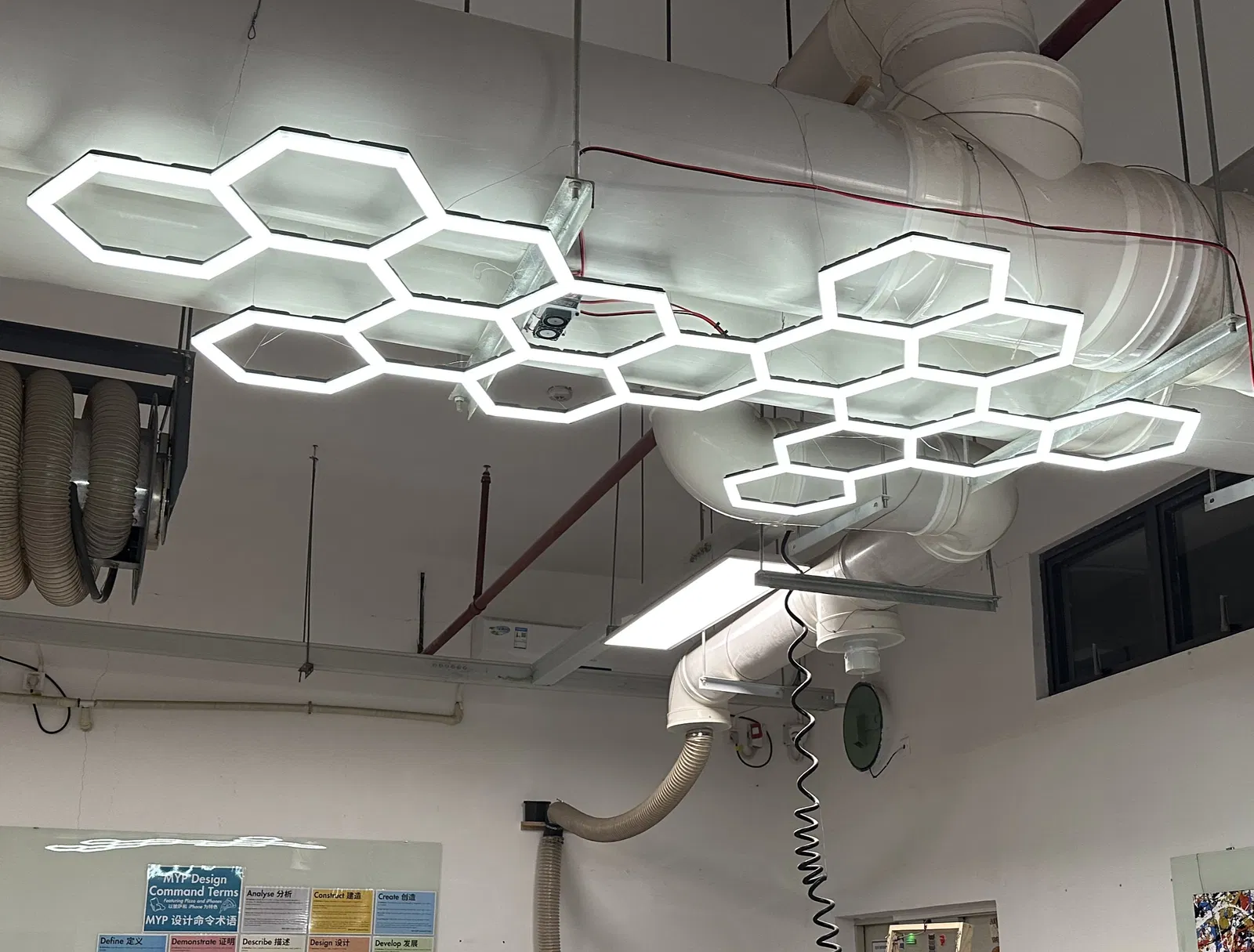

12. Nhờ người giúp đỡ lắp lên trần nhà, hoặc tự vật lộn trong vài giờ. Hoặc, đặt nó trên tường.
13. Kết nối tất cả các dây với bộ nguồn của bạn, lên kế hoạch thêm một công tắc sau này, và cắm điện để tận hưởng ánh sáng.

Tôi sẽ chia sẻ video với nhiều chi tiết lắp ráp hơn khi tôi xây dựng phiên bản nhỏ hơn tiếp theo.

Tôi định sửa đổi thiết kế để tạo ra các phiên bản nhỏ hơn cho các khu vực khác trong phòng, cũng như một phiên bản RGB treo tường, vì vậy hãy chờ xem!
