Giá treo cờ lê gắn tường

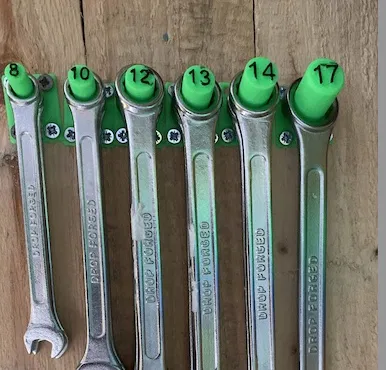

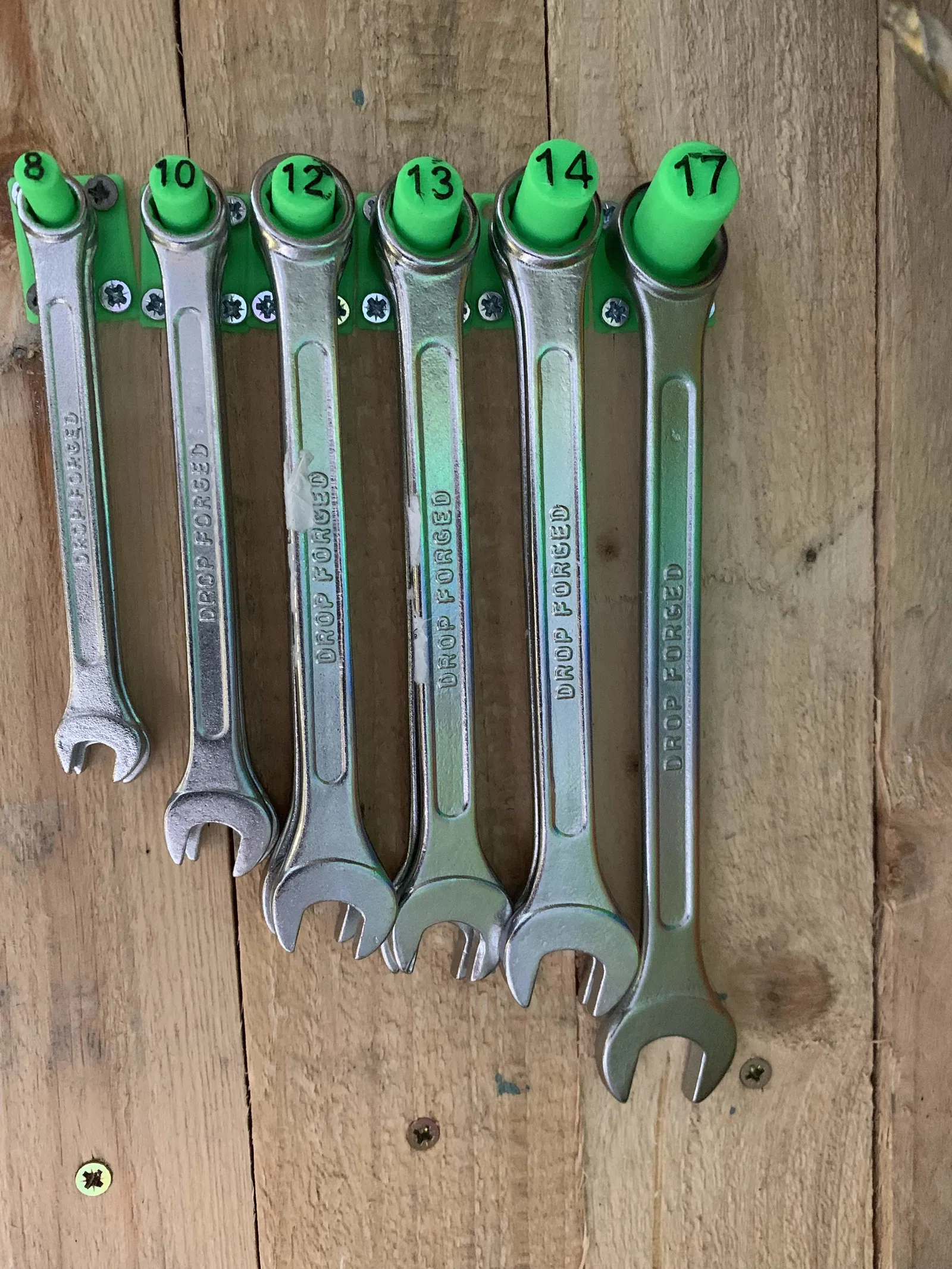

Tui mất kha khá thời gian để làm ra cái giá đỡ cờ lê này, tui muốn nó có thể tùy biến khi bộ sưu tập của tui ngày càng nhiều nên phải làm từng cái riêng lẻ, đồng thời nó cũng chiếm ít diện tích, và hiển thị được kích thước của cờ lê.

Những lần thử đầu tiên của tui là xoay quanh việc bắt vít ở giữa và không có đế, dù thành công nhưng việc đọc kích thước cờ lê thì không được.

Tui đã đính kèm tệp Fusion360 để hy vọng các bạn có thể thay đổi cho phù hợp với các kích thước khác, nếu không được thì cứ hú tui, tui làm cho.

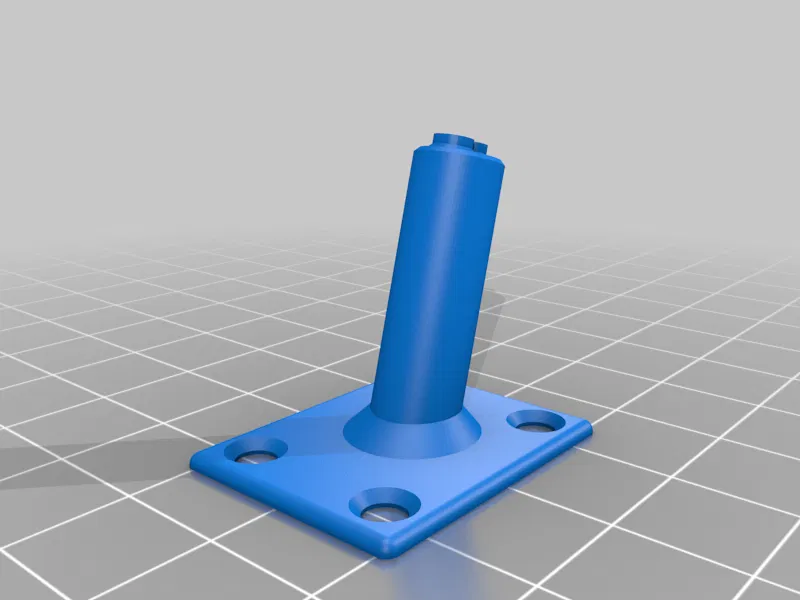

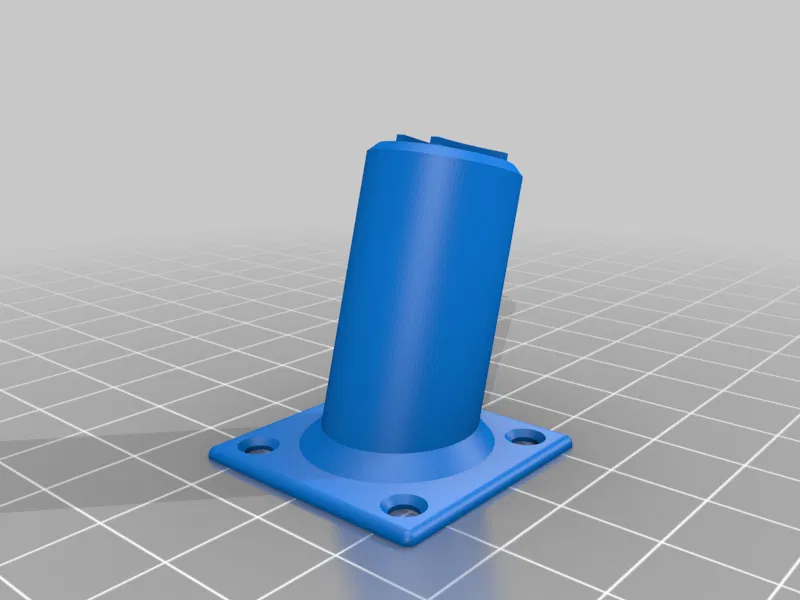

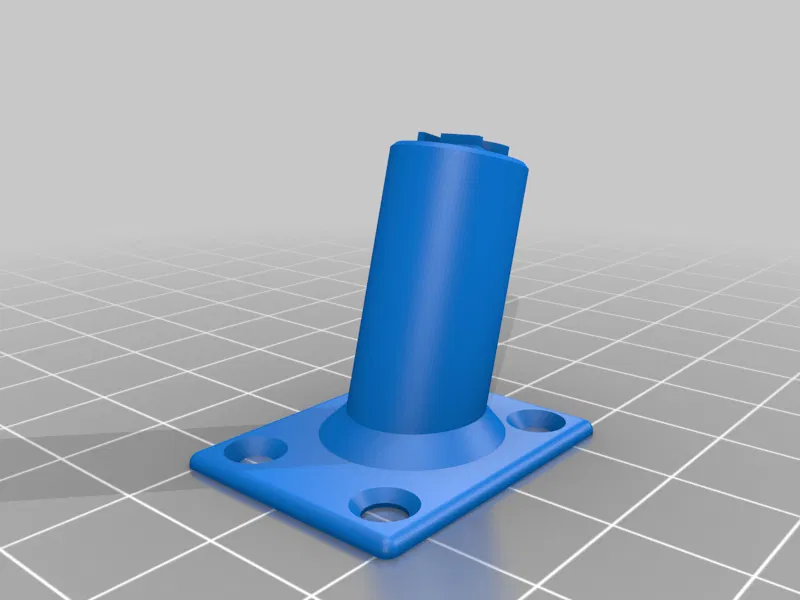

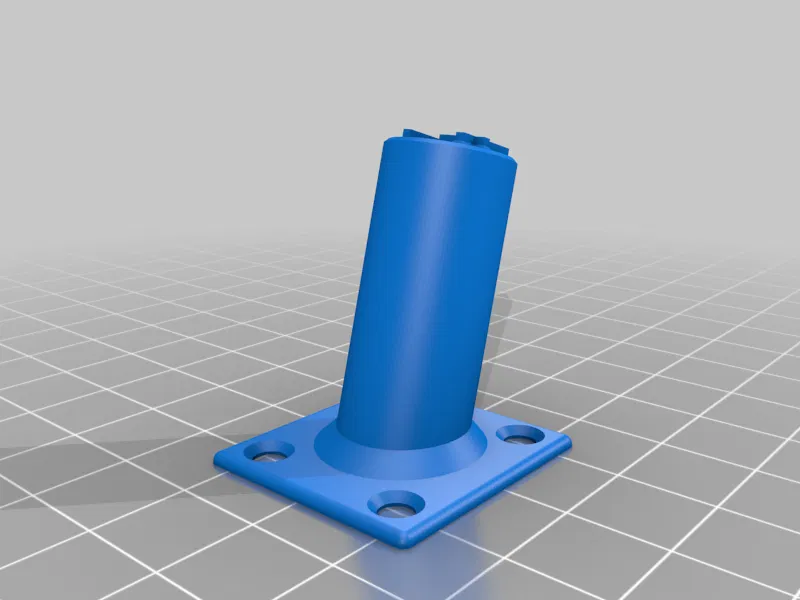

Cái đế chỉ dày 1.2mm nhưng có vẻ ổn. Các lỗ bắt vít là 3.5mm. Các giá đỡ được đặt ở góc 15° để phù hợp với hầu hết các loại cờ lê, giúp chúng nằm phẳng trên tường.

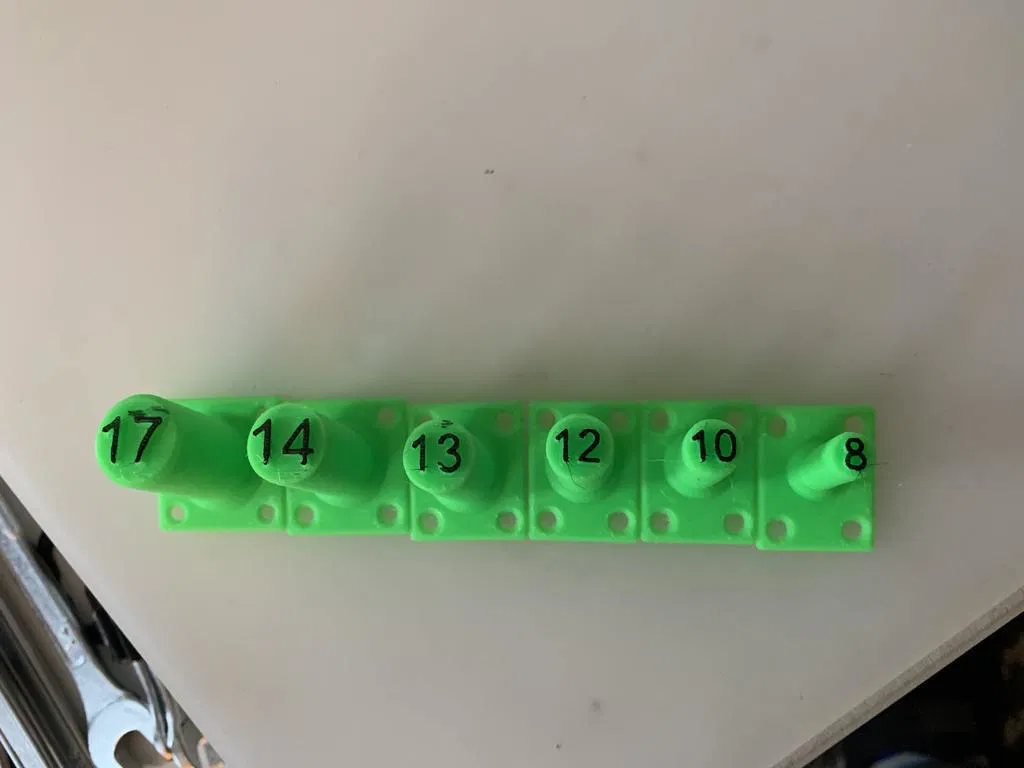

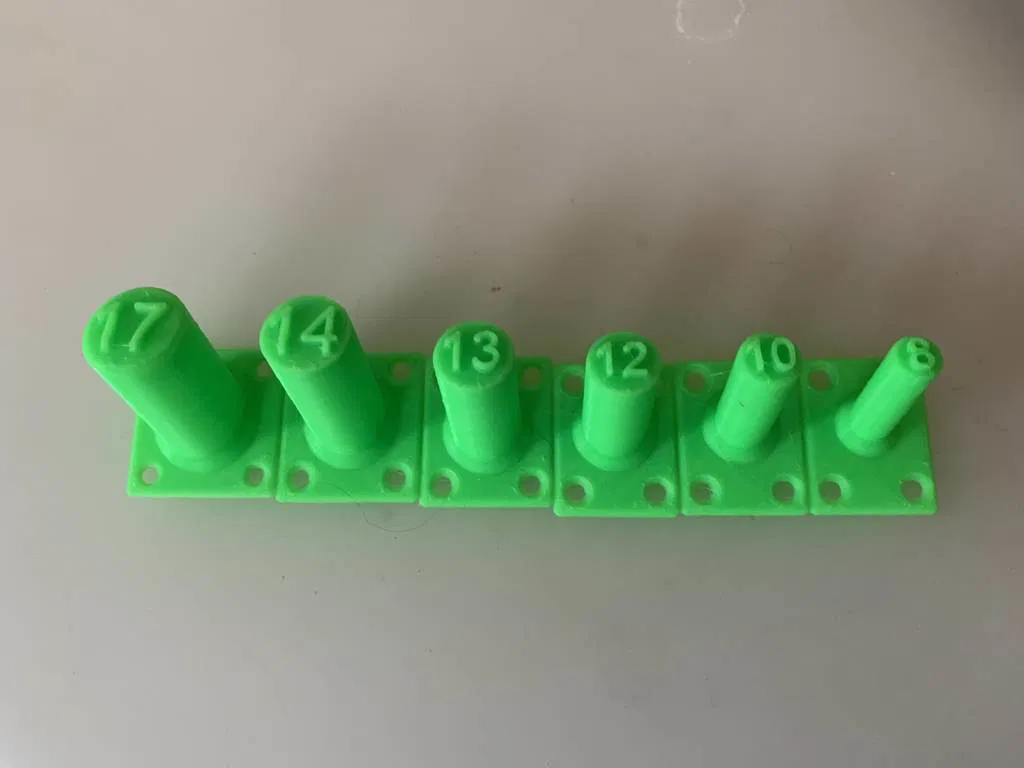

Nếu ai đó có máy in đa màu thì phần số có thể in bằng màu khác, hoặc giống tui thì có thể dùng bút maker. Dù tui thấy kết quả tốt hơn với bút acrylic khi tui có thể tìm thấy chúng.

Tui chỉ dùng 15% fill và chúng có vẻ đủ chắc chắn. Có một cái vát 2mm ở đế tới hình trụ và các vát xung quanh phần số.

Tui đã gặp một sự cố với cái giá đỡ 12mm, nó bị tách ở đế với hình trụ nhưng tui nghĩ là do tui dùng máy siết ốc điện quá mạnh tay. Nhưng nếu không hài lòng thì bạn có thể tăng fill. Chưa bao giờ gặp sự cố khi dùng tua vít cầm tay.

Prusa i3 mk3s
Sunlu PLA+ ở 210° nhiệt bàn 60°

CẬP NHẬT 02/22: Sau yêu cầu cho mọi kích thước từ 4 đến 26, tui đã thêm một thư mục. Mỗi móc đế cao 38mm nhưng chiều rộng khác nhau. Tui cũng tăng độ dày đế lên 1.5mm.

HUY NHIÊN, Vì tui không có cờ lê để đo nên tui đã thêm tệp fusion 360 để bạn có thể thay đổi thông số theo ý muốn.

CẬP NHẬT 03/10/25: Cái 8mm nhỏ của tui hôm bữa bị gãy. Nên tui nghĩ tui sẽ tăng fill lên 30% cho cái thay thế, mấy cái còn lại có vẻ ổn nhưng có thể tăng fill cho tất cả sẽ tốt hơn.
