Bộ định tuyến/Cổng/Bộ lặp Meshtastic hoặc MeshCore - Heltec Wireless Stick Lite v3
Bộ định tuyến/Cổng/Bộ lặp Meshtastic hoặc MeshCore dựa trên Heltec Wireless Stick Lite v3, tích hợp thêm nhiều linh kiện như nguồn DC/DC, cảm biến, module GPS, còi buzzer, ăng-ten và được đặt gọn trong hộp Scame 686.206.
5.3K
Lượt Xem
69
Lượt Thích
154
Lượt Tải
Cập Nhật Dec 22, 2025
Mô tả
Nội dung được dịch bằng AI

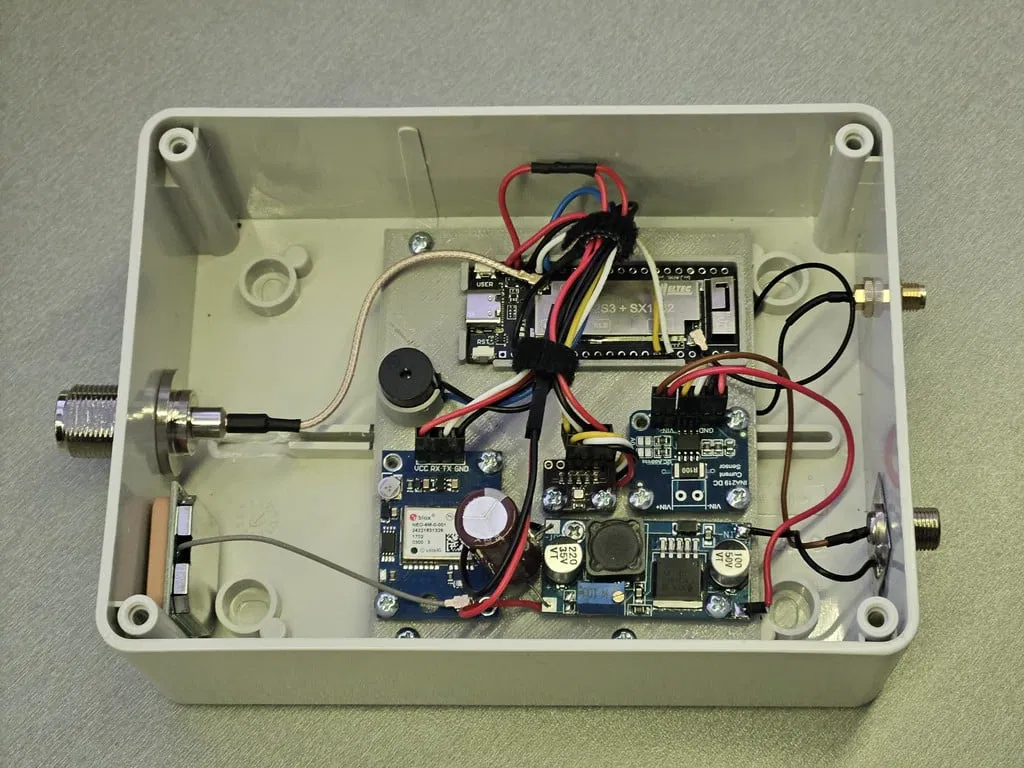

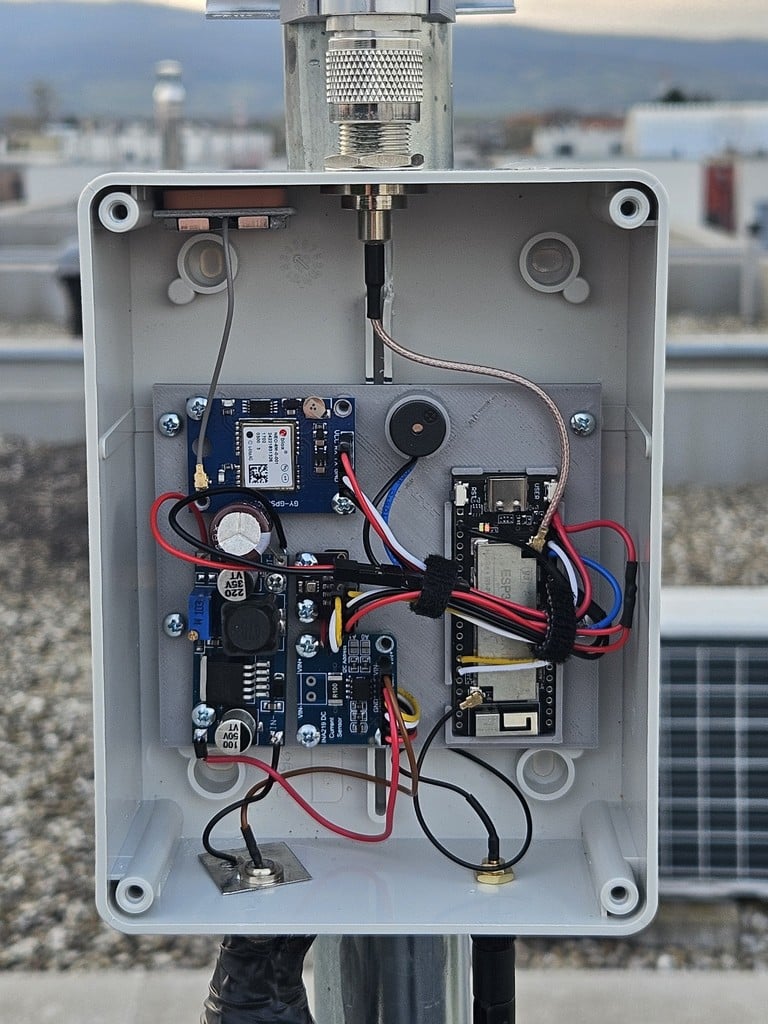

Meshtastic hoặc MeshCore Router/Gateway/Repeater dựa trên Heltec Wireless Stick Lite v3 với các linh kiện bổ sung:
- Nguồn DC/DC Buck Converter LM2596
- Cảm biến Dòng điện DC INA219
- Cảm biến Nhiệt độ, Độ ẩm, Áp suất Khí quyển BME280
- Module GPS NEO-6M
- Còi Buzzer Piezo thụ động
- Ăng-ten Bluetooth/WiFi 2.4Ghz

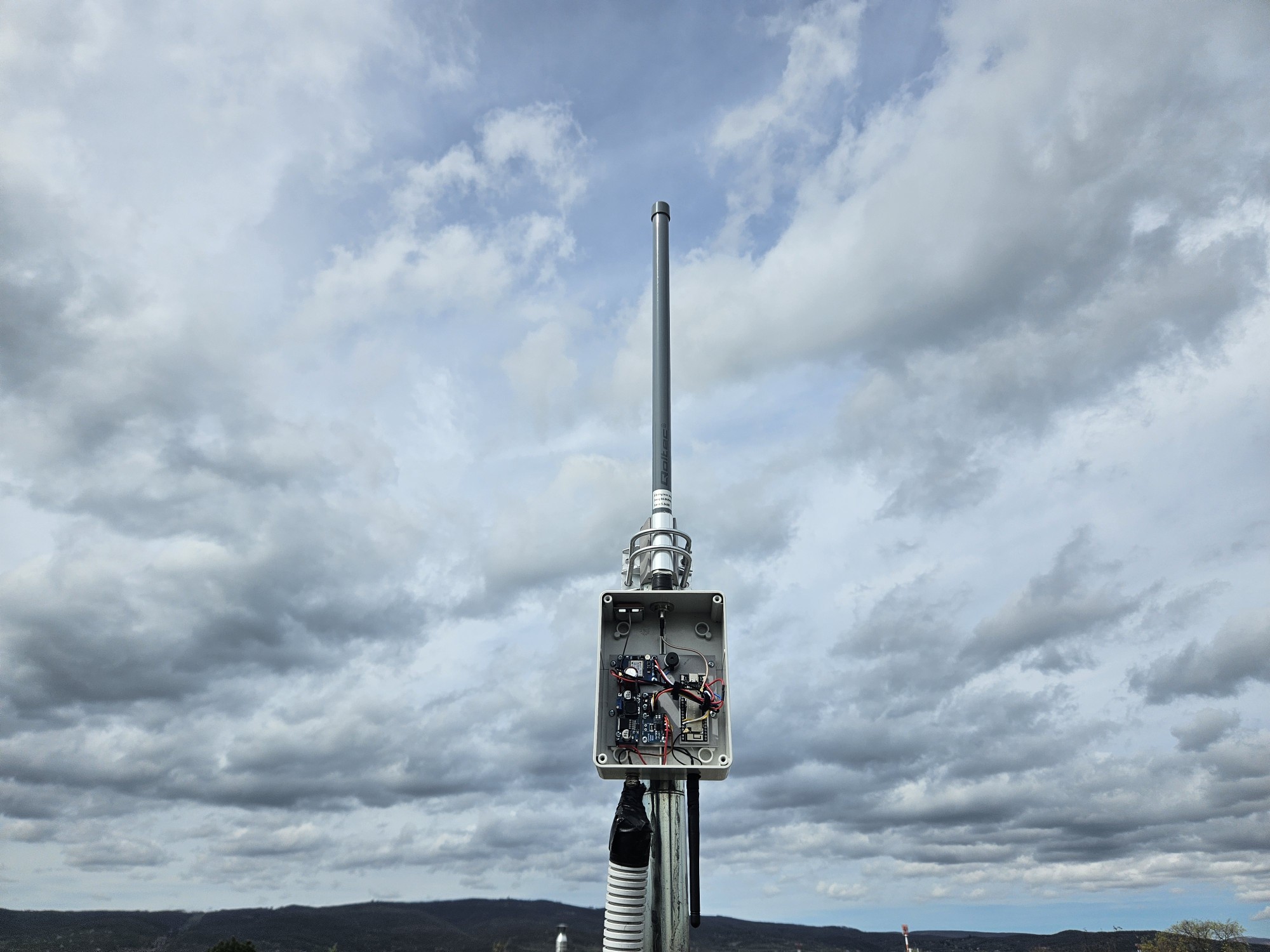

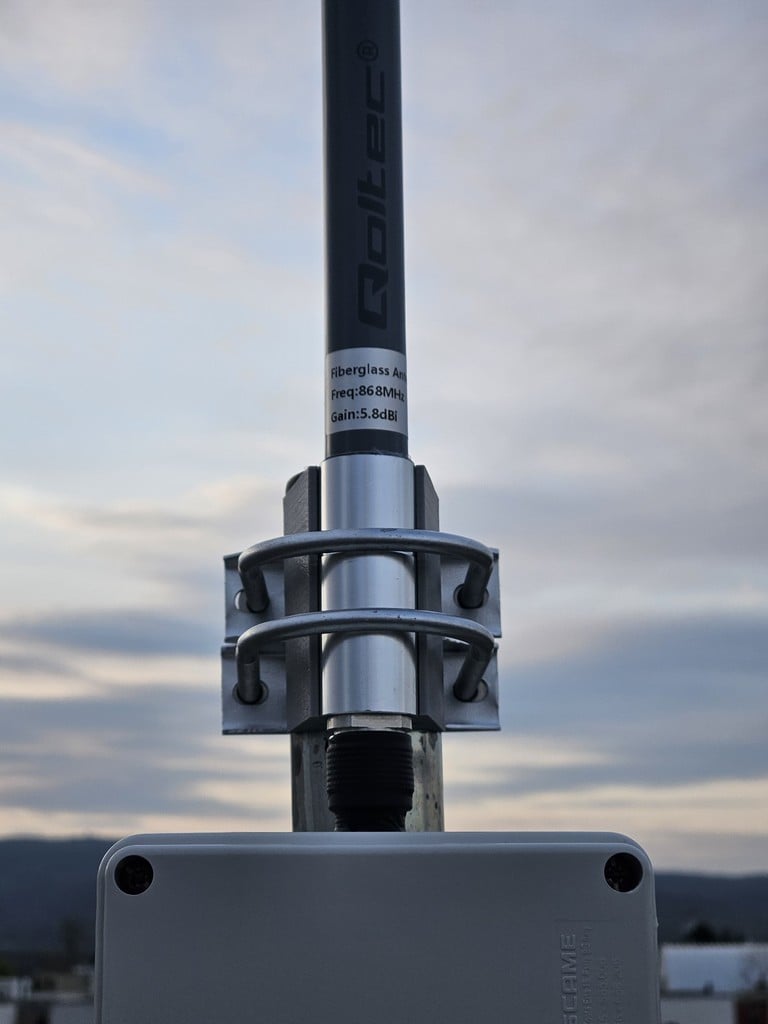

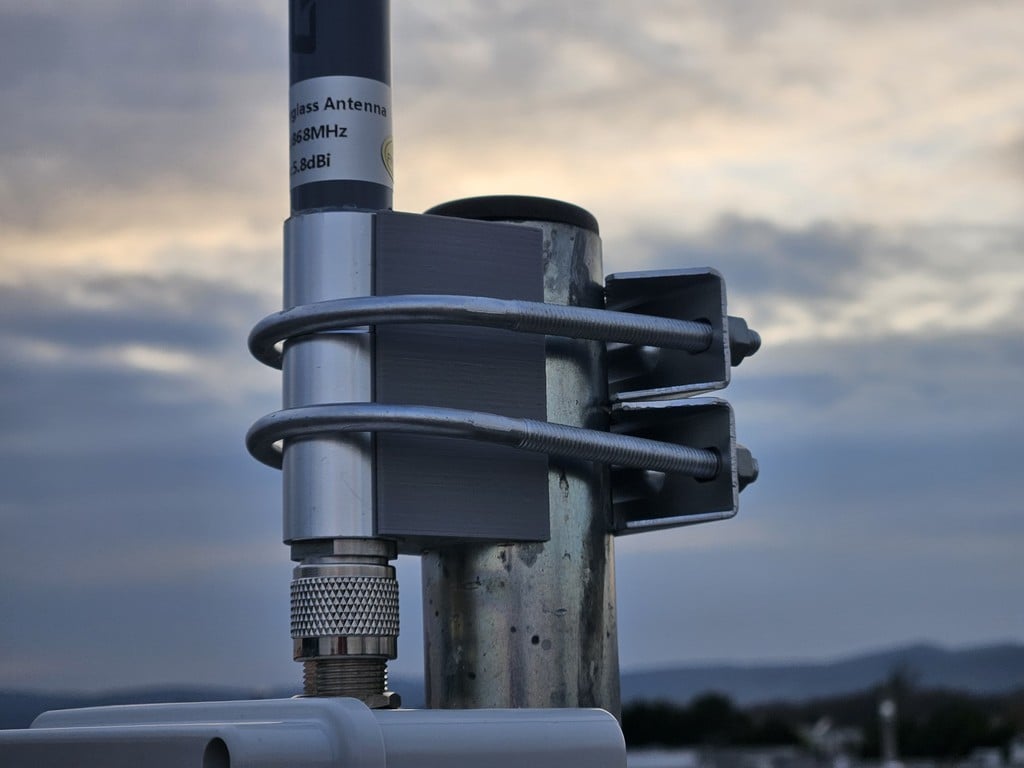

- Ăng-ten ngoài trời Qoltec LoRa 868MHz 5.8 dBi

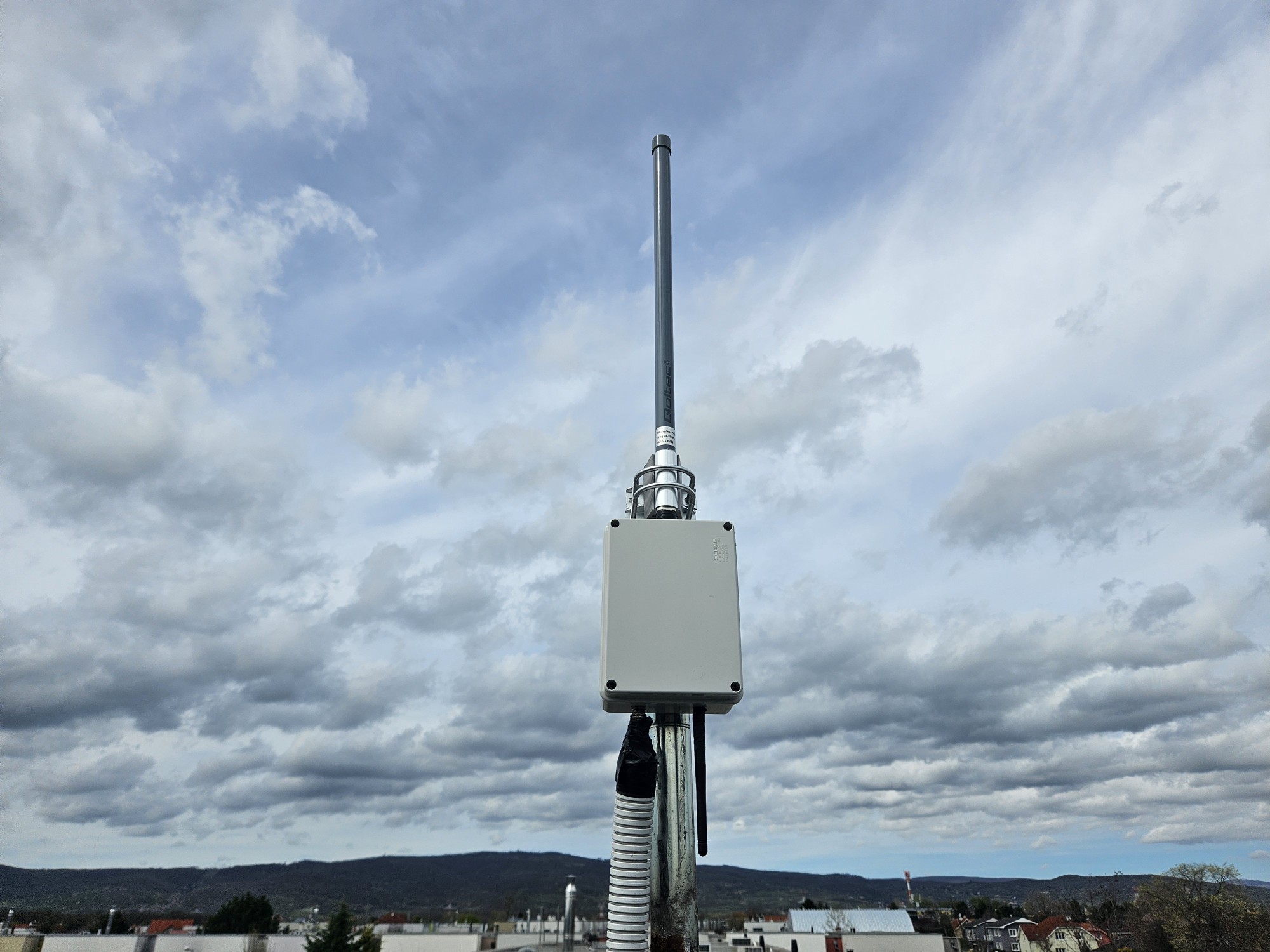

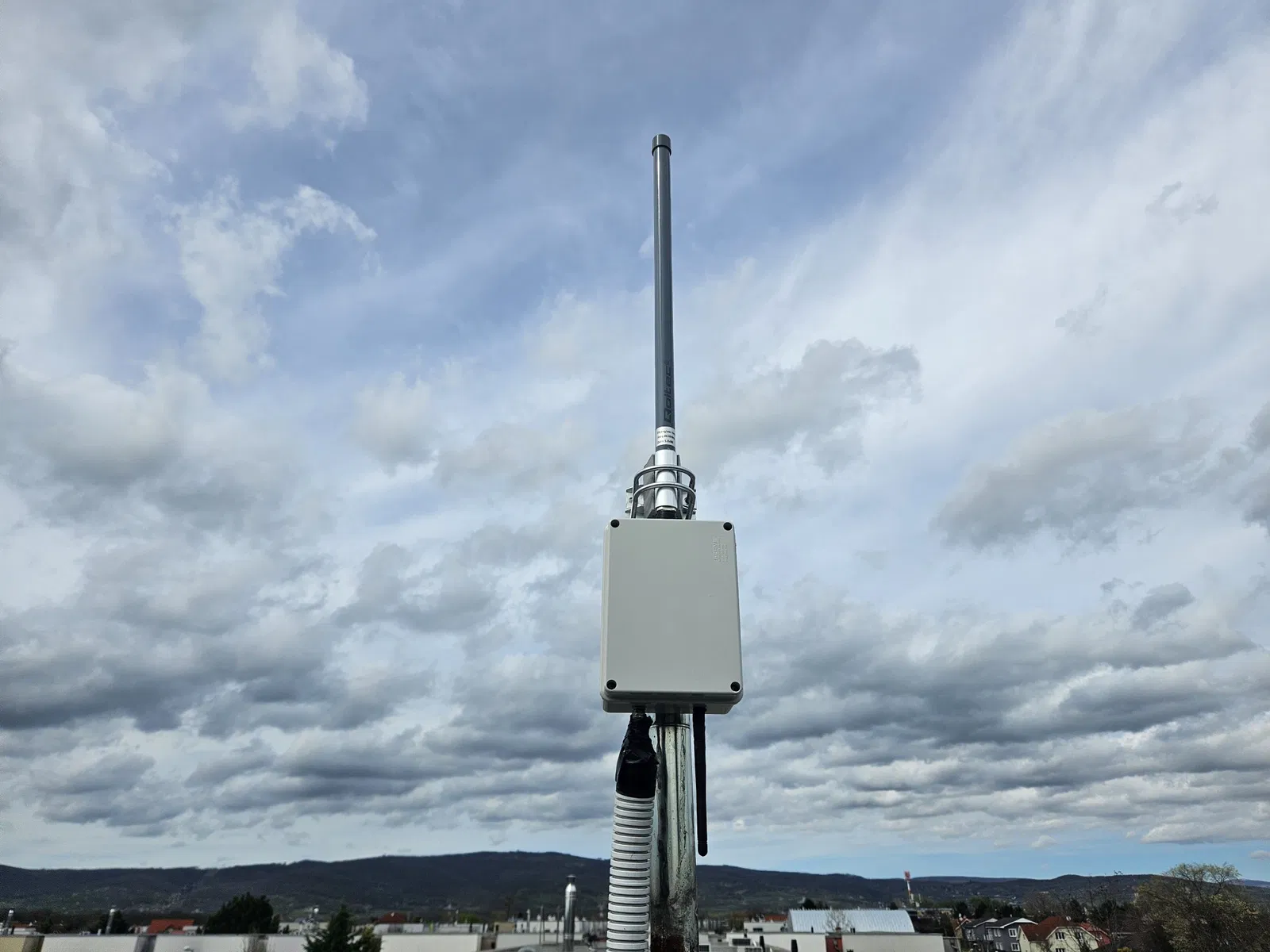

Tất cả được lắp gọn trong hộp Scame 686.206.
Chân cắm (Meshtastic): Chân RX module GPS: 47 Chân Buzzer: 48 SDA: 41 SCL: 42
