WT-01 V1.1 | Bộ chuyển đổi Wire EDM mã nguồn mở

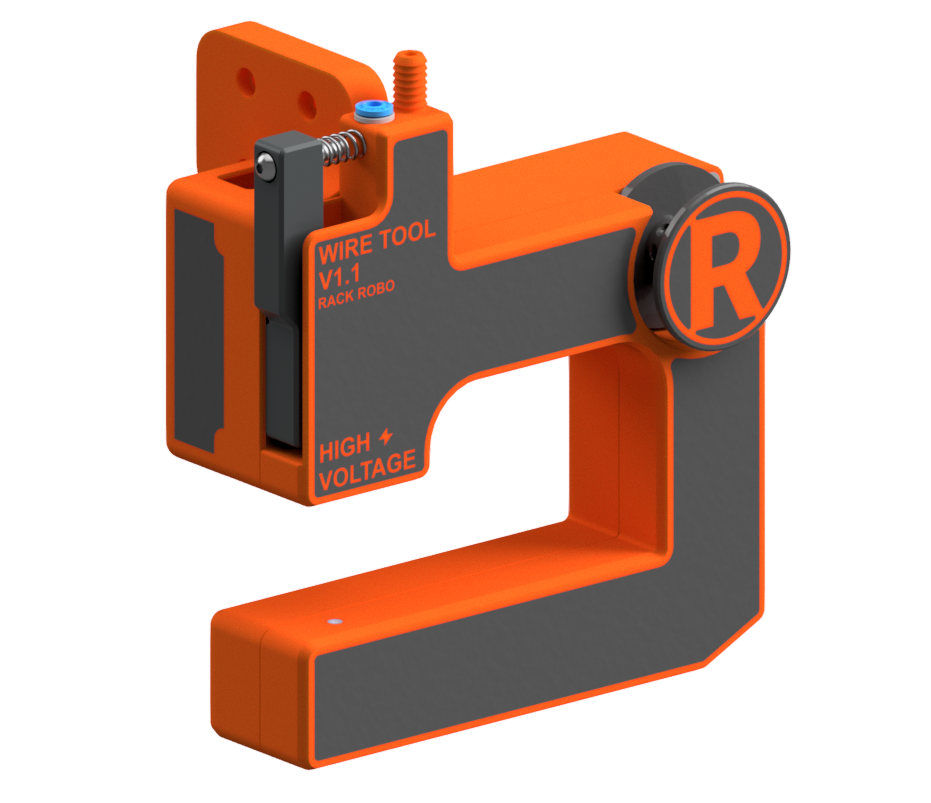

Giới thiệu WT-01 V1.1, bộ chuyển đổi Wire EDM dễ nhất thế giới!

Được thiết kế cho tất cả các máy in 3D để bàn, WT-01 dễ dàng chuyển đổi máy FDM của bạn thành một cỗ máy cắt kim loại!

Máy cắt phóng điện (EDM) làm bay hơi bất kỳ vật liệu dẫn điện nào thông qua việc sử dụng các xung điện năng lượng cao. Bạn có thể coi đây là những tia sét siêu nhỏ đang tạo ra các hố va chạm trên vật liệu mục tiêu!

EDM có thể gia công bất kỳ vật liệu dẫn điện nào. Dù là nhôm, titan, hay thậm chí là thép cứng, WT-01 của bạn đều có thể cắt được. Tất cả những gì bạn cần là một bộ nguồn EDM và dây! Chúng có thể tự tìm nguồn hoặc mua tại rackrobo.io.

WT-01 đã được phát hành miễn phí cho cộng đồng.

Thiết lập

Để bắt đầu, hãy tải xuống các tệp .zip đã được định hướng sẵn từ phần “files”. Một dự án nhiều màu Bambu Lab đã được cắt sẵn đã được cung cấp.

T thiết kế mẫu được cung cấp cho WT-01 được làm để phù hợp với máy in 3D Ender 3 V1 tiêu chuẩn. Bao gồm trong các tệp là một bộ lắp ráp chính và giá đỡ công cụ không có đặc điểm. Sửa đổi giá đỡ công cụ không có đặc điểm để phù hợp với máy in 3D của riêng bạn.

Hướng dẫn lắp ráp chi tiết có thể được tìm thấy trên rackrobo.io và trên trang Github. Tài liệu là một tài liệu sống. Dự kiến sẽ có các bản cập nhật nhất quán.

Các video lắp ráp và sử dụng sẽ được đăng trong tương lai trên kênh YouTube Rack Robotics.

Điều khiển

WEDM được hưởng lợi rất nhiều từ việc kiểm soát tốc độ vòng kín dựa trên các đầu ra analog và digital của bộ tạo tia lửa điện Powercore V3 EDM. Phương pháp ưa thích hiện tại để đạt được kiểm soát vòng kín là sử dụng LinuxCNC và ghép nối tốc độ nạp thích ứng với đầu ra hiện tại của Powercore.

Cập nhật

• [25.09.12] Đăng bài đầu tiên.
• [25.09.22] Đã thêm các tệp 3MF, STL, Tấm và Vat riêng lẻ.
• [25.09.26] Đã thay thế tệp “Giá đỡ Công cụ” bằng phiên bản đã sửa.
