Vỏ NAS Companion Cube Portal

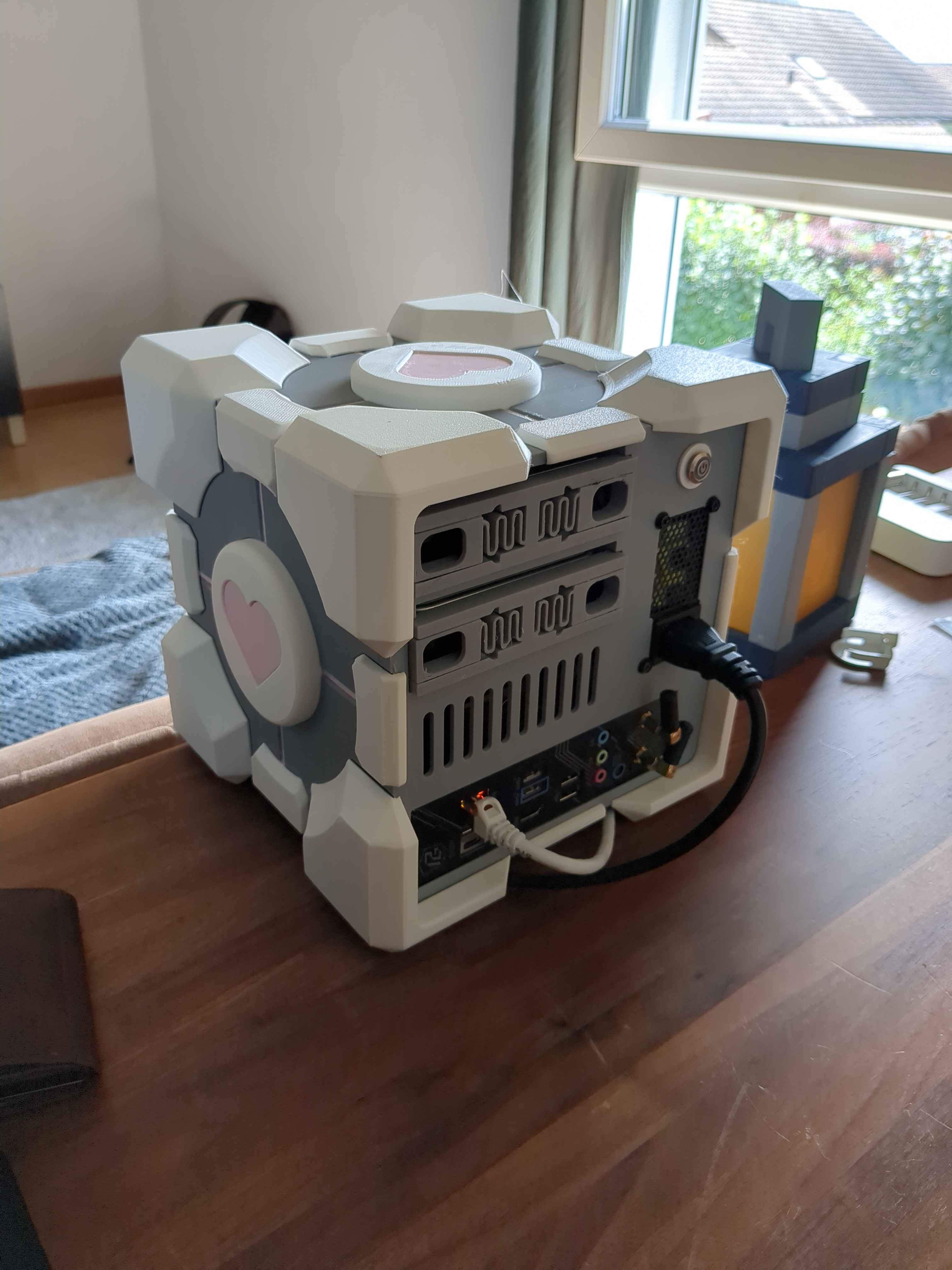

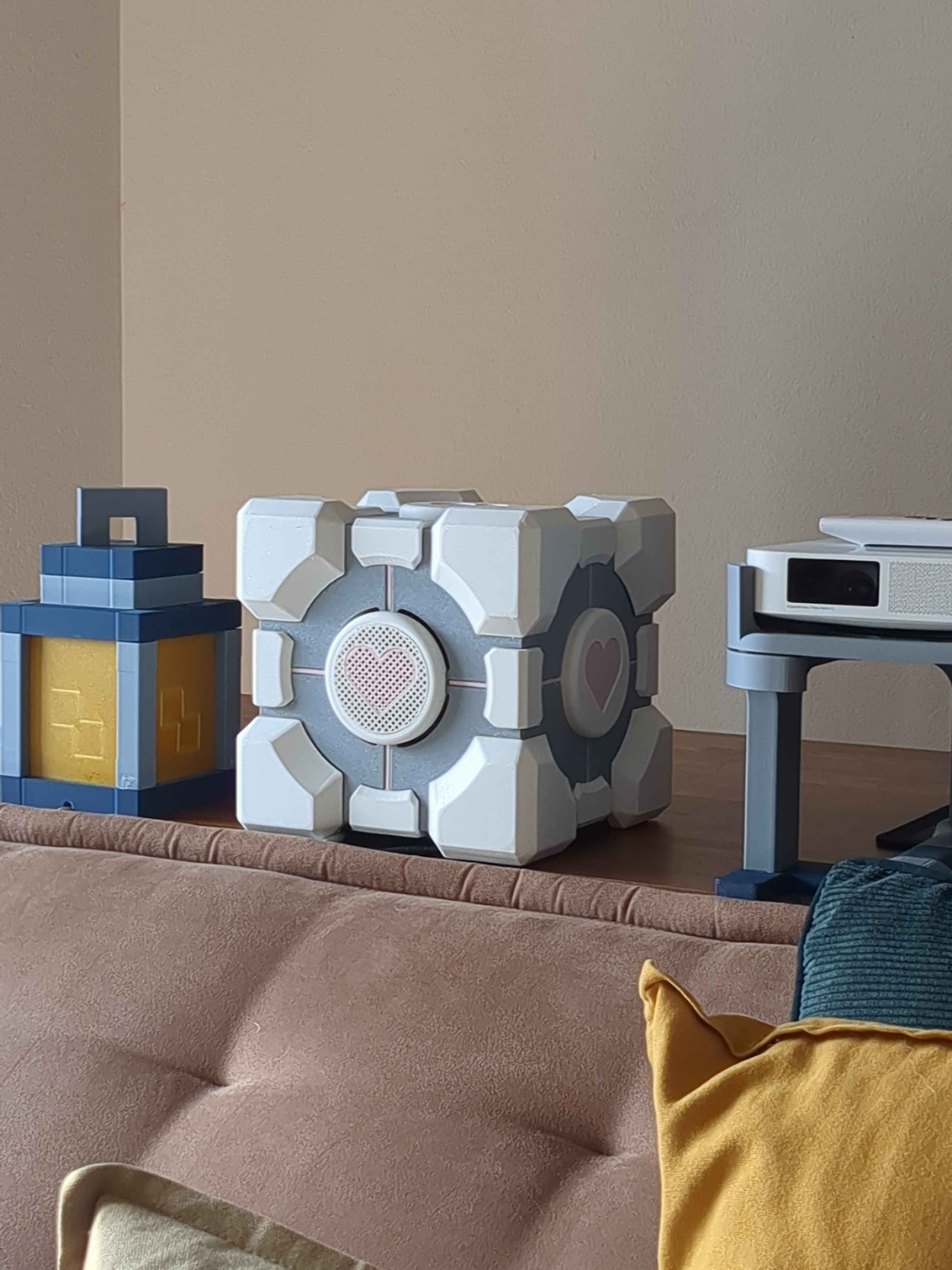

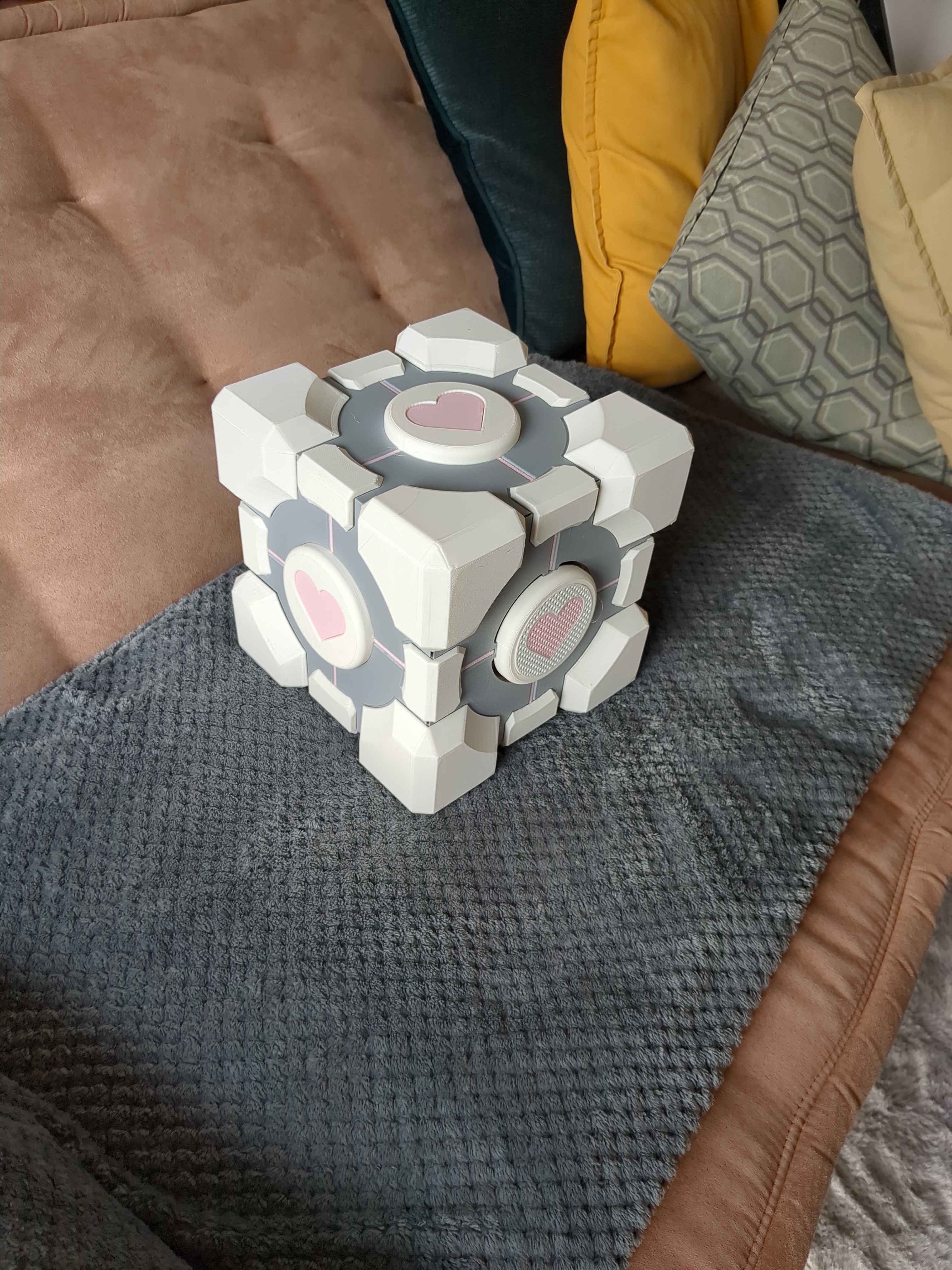

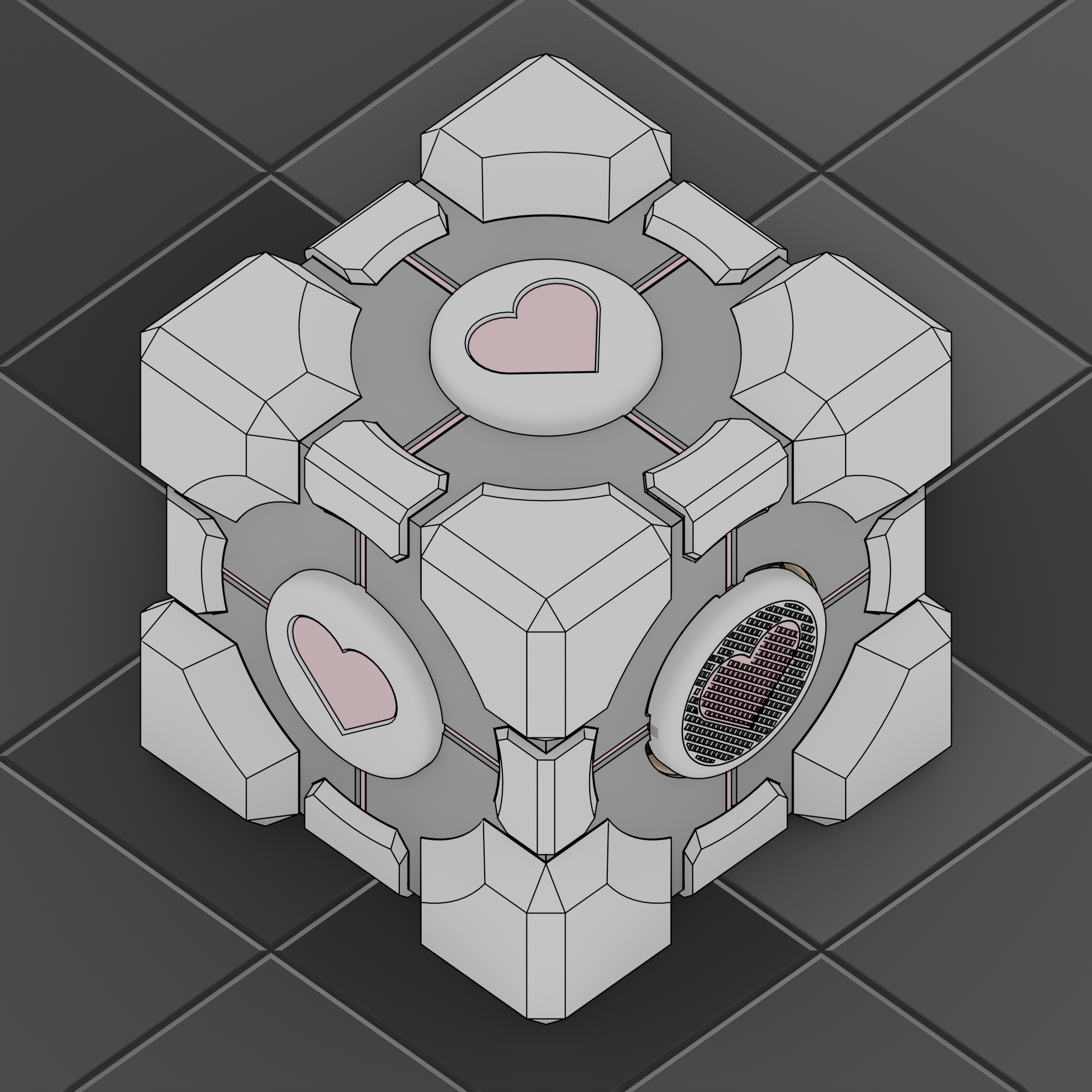

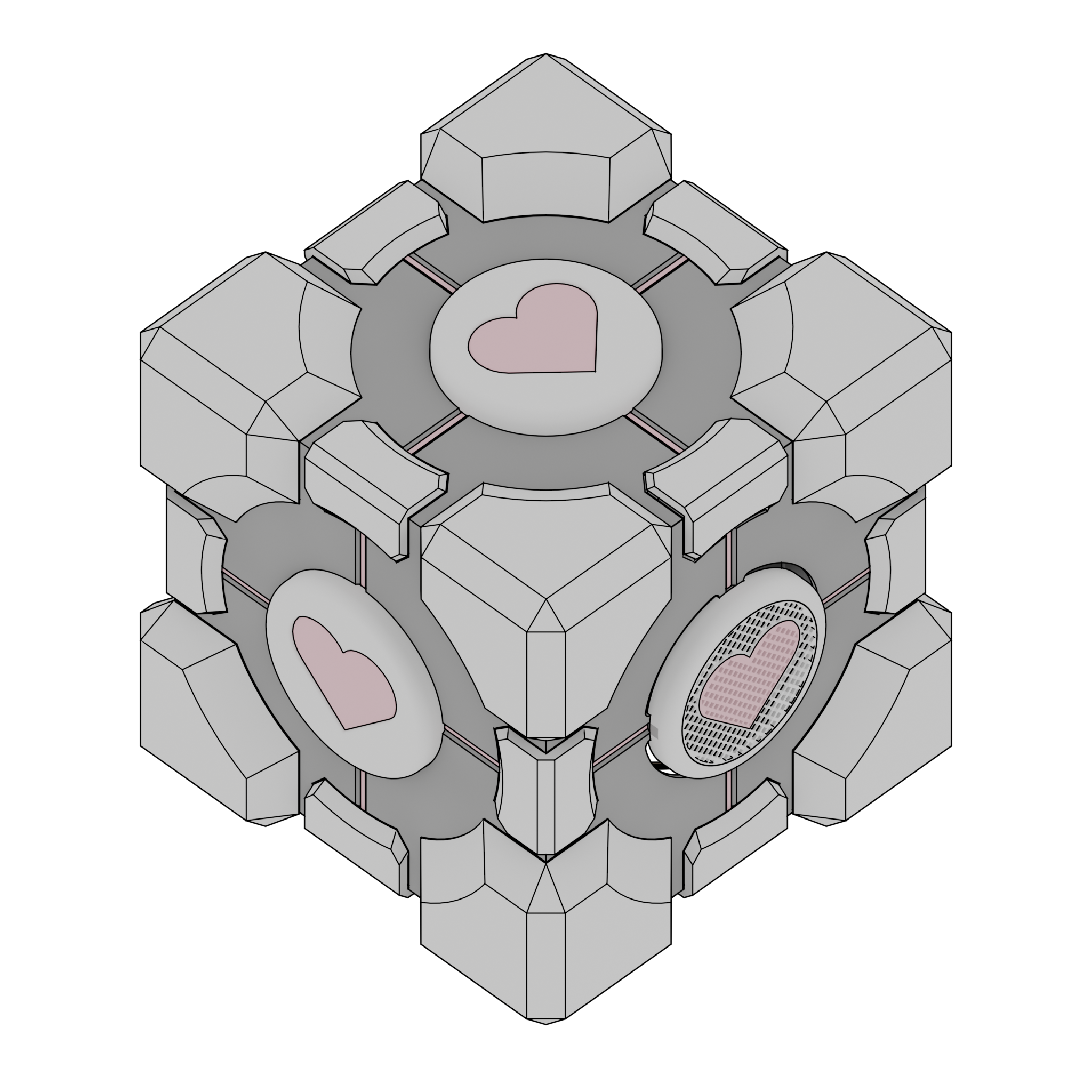

The Portal NAS Case là một vỏ PC kết hợp thiết kế mang tính biểu tượng của Companion Cube từ Portal với chức năng của vỏ Network Attached Storage (NAS). Được in 3D hoàn chỉnh, vỏ máy này mang lại vẻ ngoài độc đáo đồng thời rất thực tế và có thể tùy biến.

Kích thước xấp xỉ của nó là 220mm x 220mm x 220mm.

Vỏ máy đã được in bằng đầu phun 0.6mm.

Tính năng

• In không cần hỗ trợ: Được thiết kế để in mà không cần cấu trúc hỗ trợ bên ngoài, giúp đơn giản hóa quá trình in và giảm thiểu việc xử lý sau in.
• 2 khay HDD Hotswap: Dễ dàng truy cập và thay đổi ổ cứng mà không cần tắt nguồn hệ thống.
• Thiết kế thẩm mỹ "trong suốt": Thiết kế các bộ phận lồng vào nhau giúp che giấu nhiều đường ghép nối.
• Ngăn bên trong linh hoạt: Không gian bên trong linh hoạt cho phép bạn tùy chỉnh vỏ máy cho nhu cầu cụ thể, dù là quản lý dây cáp, thêm SSD hay các phụ kiện khác.
• Khay bo mạch chủ độc lập: Khay riêng cho bo mạch chủ Mini-ITX của bạn với hỗ trợ quạt 120mm. Khay này có thể tháo rời, cho phép tạo ra các phiên bản thay thế cho các kích thước hoặc cấu hình linh kiện khác nhau.
• Dễ dàng tiếp cận quạt trước: Bảng điều khiển phía trước có hệ thống gắn quạt bằng nam châm, cho phép tháo lắp và vệ sinh nhanh chóng mà không cần dụng cụ.

Bạn sẽ cần in gì

Bạn sẽ cần in tất cả các tệp .stl được cung cấp trong gói tải xuống này để lắp ráp vỏ máy hoàn chỉnh. Loại filament bạn chọn, nhưng Rose PLA, White PLA và Grey PETG được khuyến nghị cho thẩm mỹ như gợi ý.

Ngoài ra còn có tệp .3mf.

Phần cứng cần thiết

Dụng cụ cần thiết

• Máy in 3D có khả năng in với thể tích tối thiểu 208mm x 208mm x 208mm.
• Mỏ hàn (để lắp các đai ốc nhiệt M3).
• Tua vít phù hợp với kích thước vít sử dụng (M3, vít quạt máy tính, vít HDD).

Vật liệu để lắp ráp

Lắp ráp

Sau khi in xong mọi thứ và có đủ mọi thứ đã đề cập ở trên, chúng ta có thể bắt đầu xây dựng.

Khung máy (Chassis)

Chúng ta sẽ bắt đầu với bộ phận có thể in lớn nhất của dự án, đó là khung máy.

Nhiệm vụ 1 - Chức năng HDD Hotswap

• Gắn các bộ chuyển đổi HDD góc (2 bộ chuyển đổi với mỗi 2 vít quạt) (chúng có khớp) vào bộ chuyển đổi và vặn vào khung máy.

Nhiệm vụ 2 - Chân TPU + Lắp nam châm

• Gắn chân TPU vào đáy vỏ máy và lắp nam châm vào khung máy, bạn có thể ấn nam châm vào, nam châm sẽ khớp vào bộ phận sau khi ấn vào.

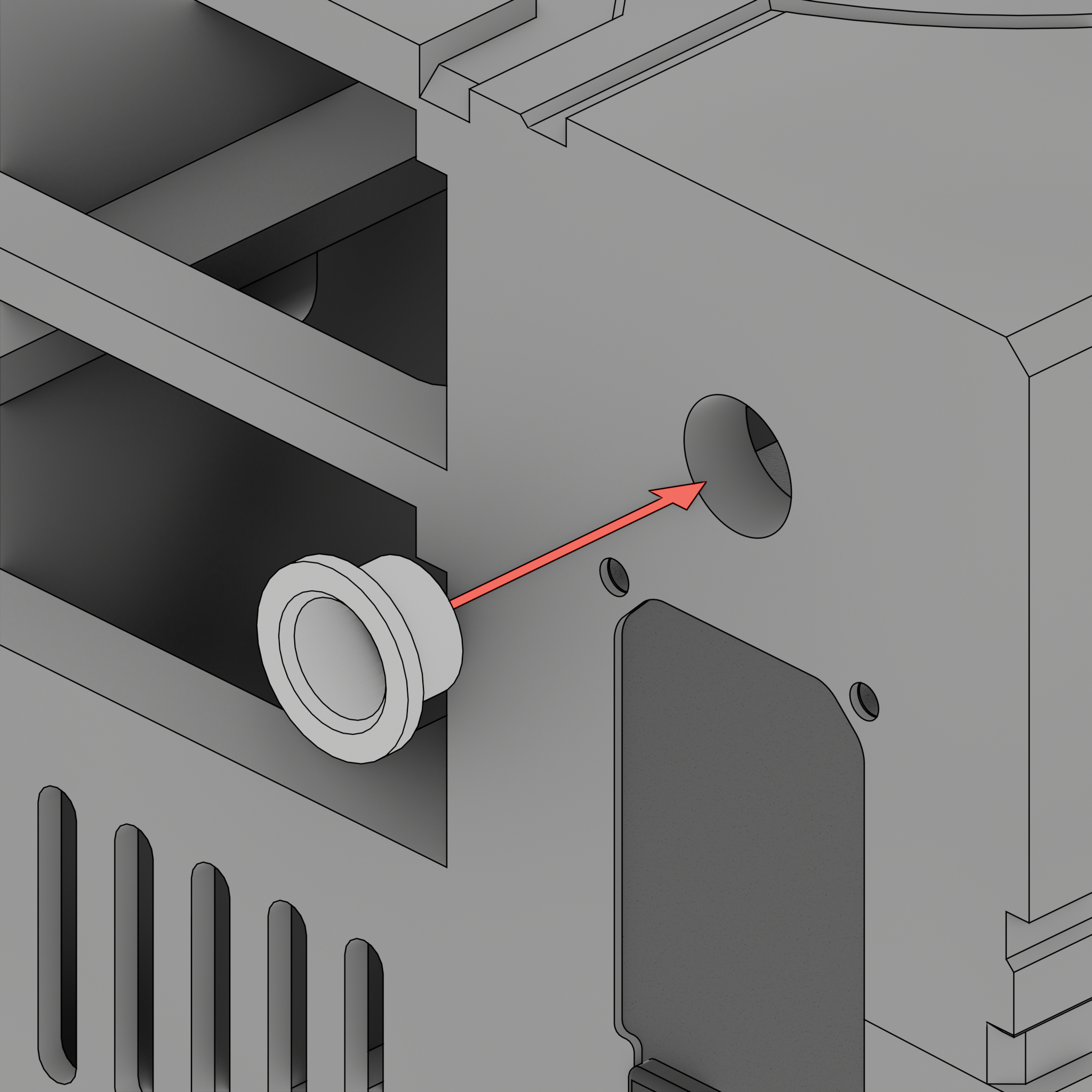

Nhiệm vụ 3 - Nút nguồn

• Lắp bộ chuyển đổi nút bấm vào mặt sau của vỏ máy. Nút bấm có thể được điều chỉnh để phù hợp với kích thước cần thiết.
• 🔵🔵 Nút bấm được ép chặt vào khung máy, nó sẽ tự giữ ở đó, nếu không, hãy dùng keo dán.
• 🔵🔵 Nếu bạn mua cùng nút bấm với tôi, nó sẽ tự dán vào bộ chuyển đổi nút bấm đã in.

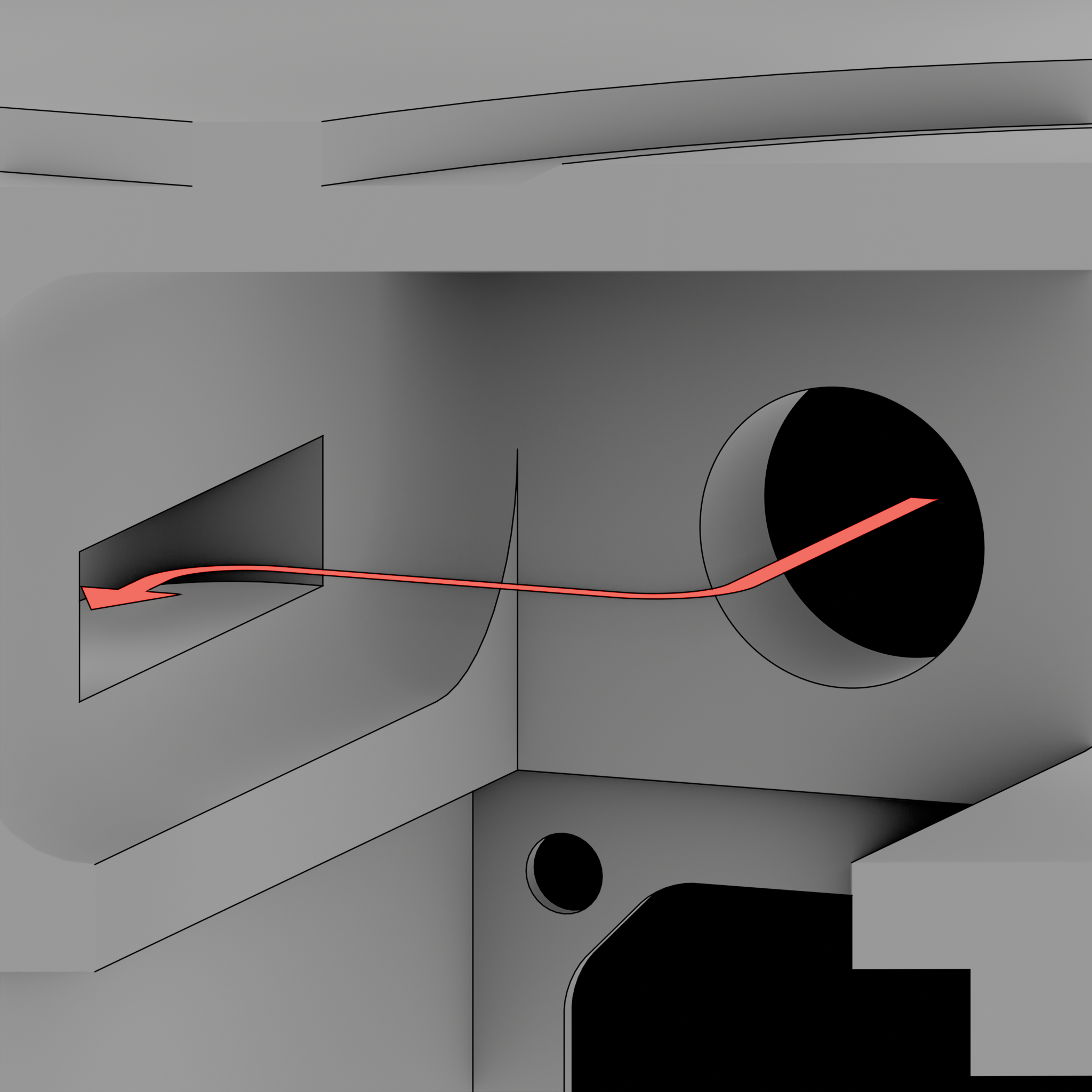

• 🔵🔵 Nên luồn dây của nút bấm qua lỗ trên tường để đi xuống bo mạch chủ.

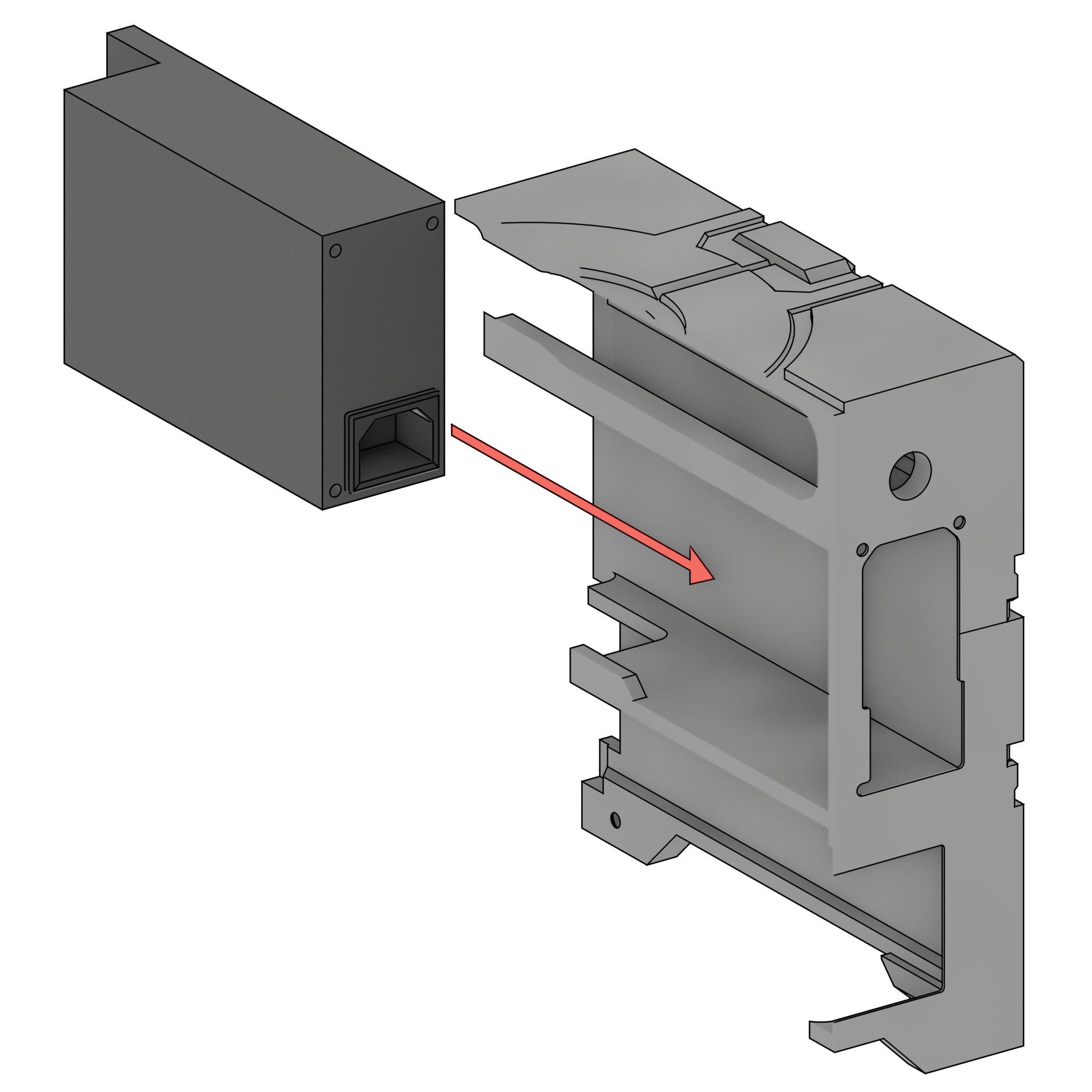

Nhiệm vụ 4 - Bộ nguồn (PSU)

• Lắp bộ nguồn vào vỏ máy.

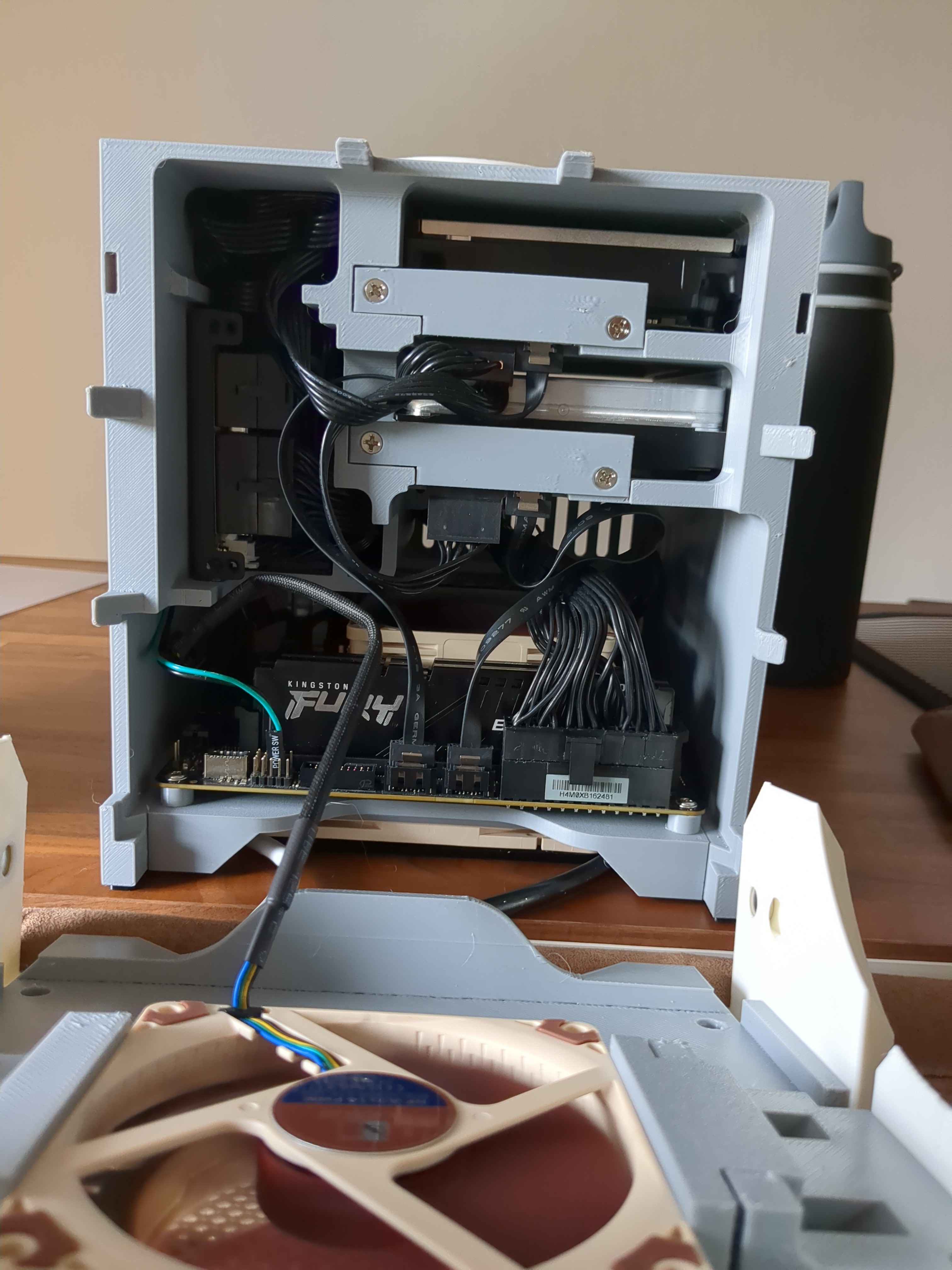

• 🔵🔵 Khe trên cạnh bộ nguồn được thiết kế để giấu dây cáp, có một lỗ ở mặt sau bên trong để luồn dây cáp CPU + Bo mạch chủ. Cáp SATA không nên đi qua đó, bạn có thể xem hình ảnh bên trong từ các ảnh ở trên trang này.

Nhiệm vụ 5 - Các dải màu hồng

• Dán các dải màu hồng vào vỏ máy (dải thẳng & dải nghiêng).
• 🔴🔴 Nhìn kỹ vào hình ảnh để biết dải nào đi đâu (hoặc dùng logic cũng được).

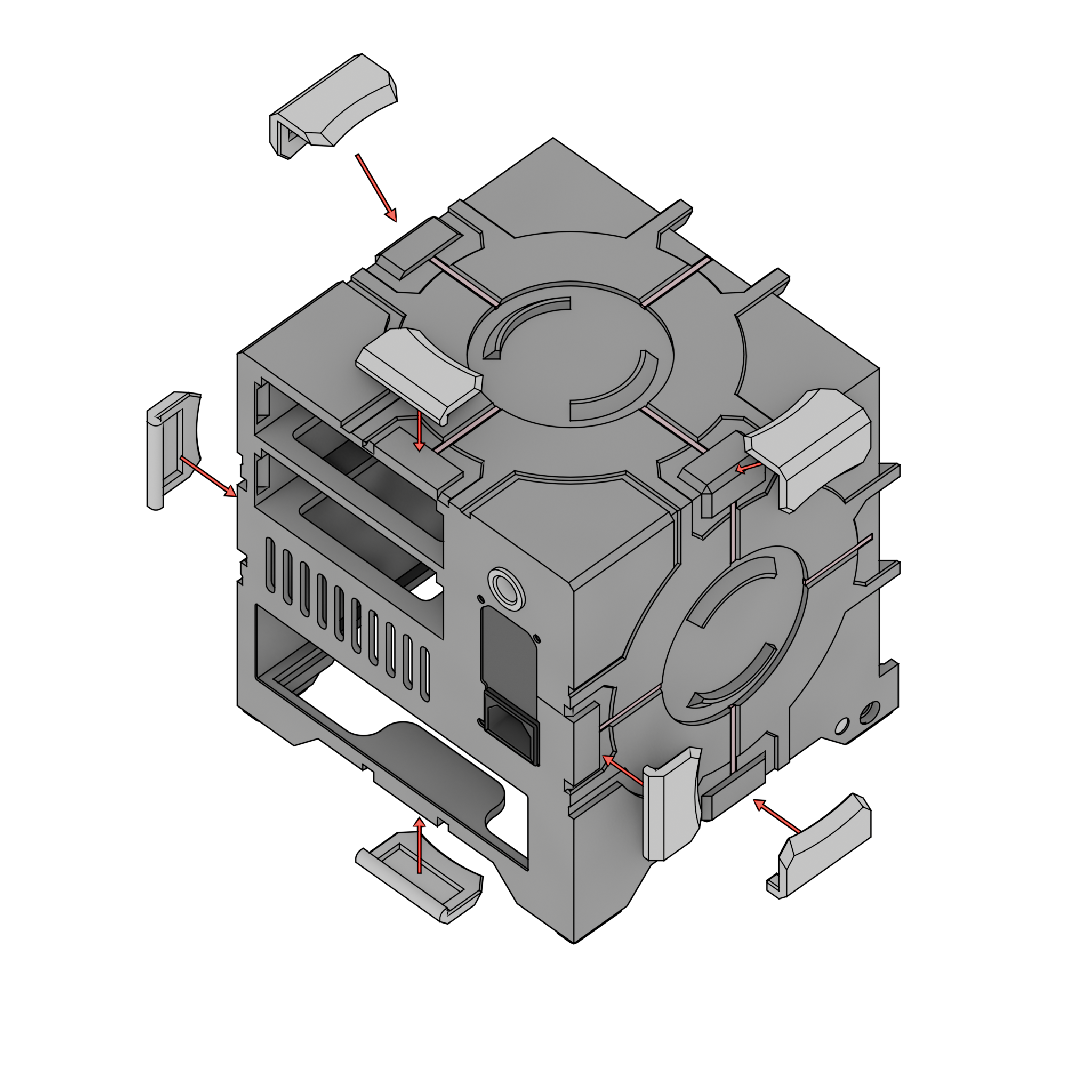

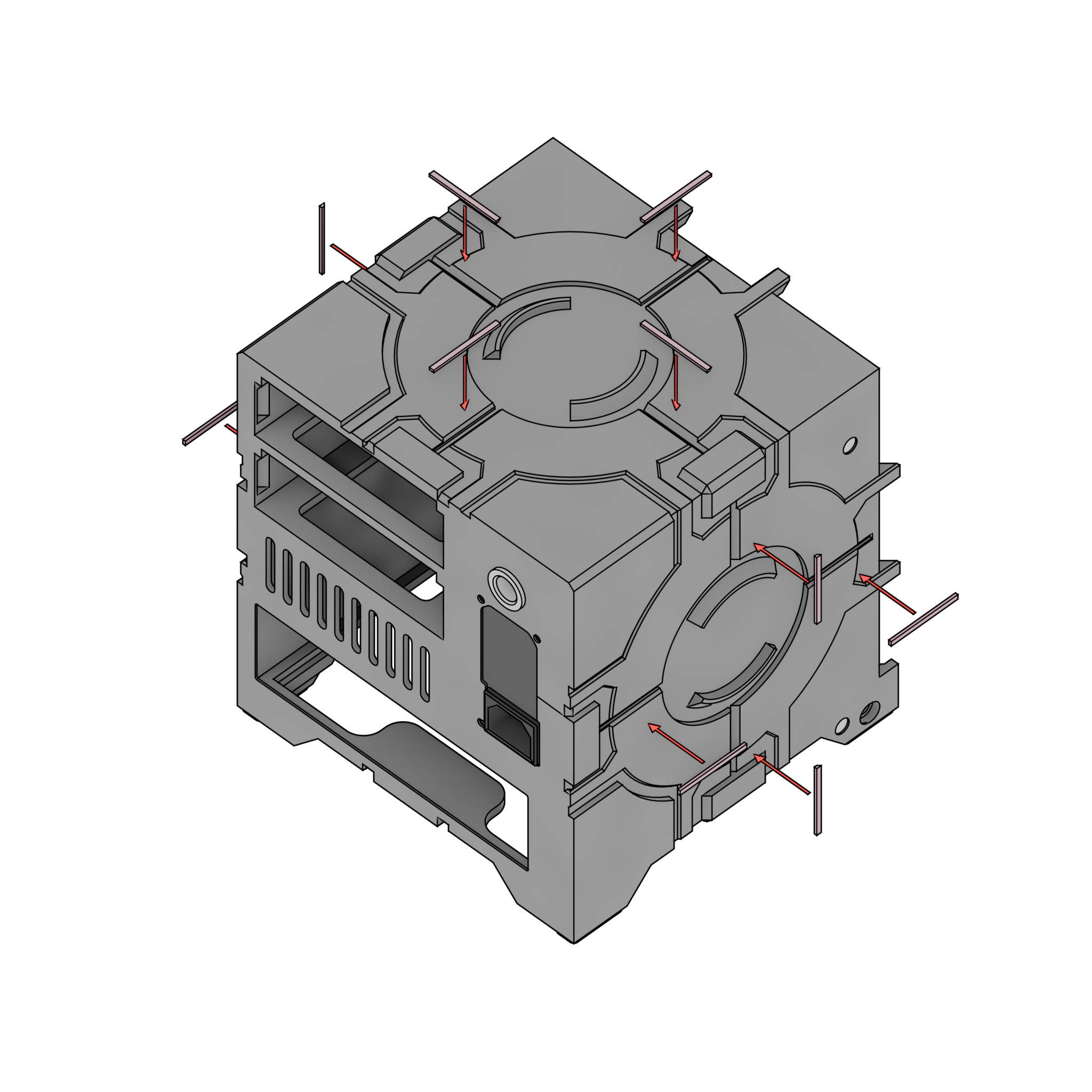

Nhiệm vụ 6 - Các mảnh viền giữa

• Dán và khớp các mảnh vào khung máy.

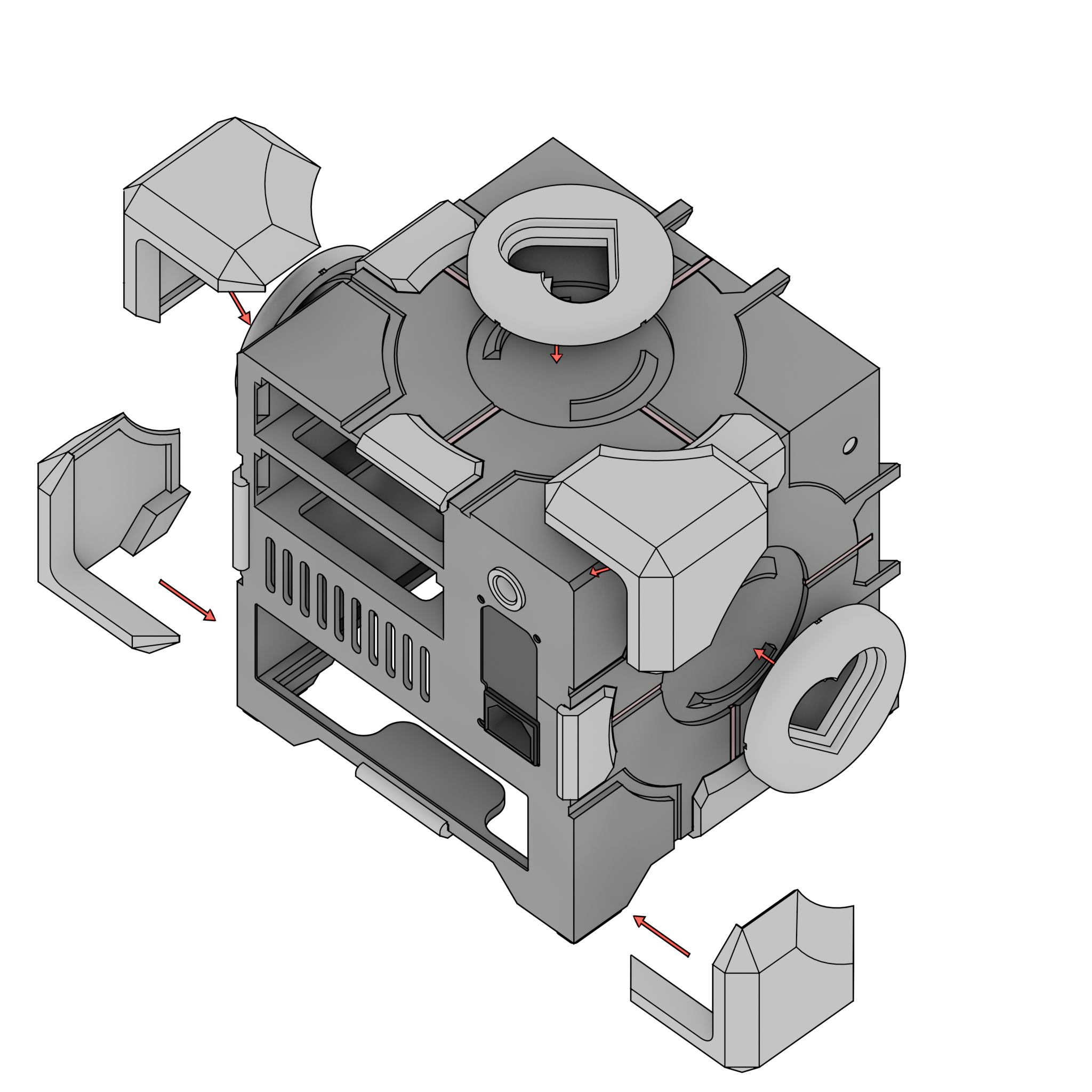

Nhiệm vụ 7 - Các mảnh góc

• Dán và khớp các mảnh vào khung máy.
• 🔵🔵 Mặt trái tim phía trên có hướng khác so với các mặt bên, hãy kiểm tra trước khi dán.

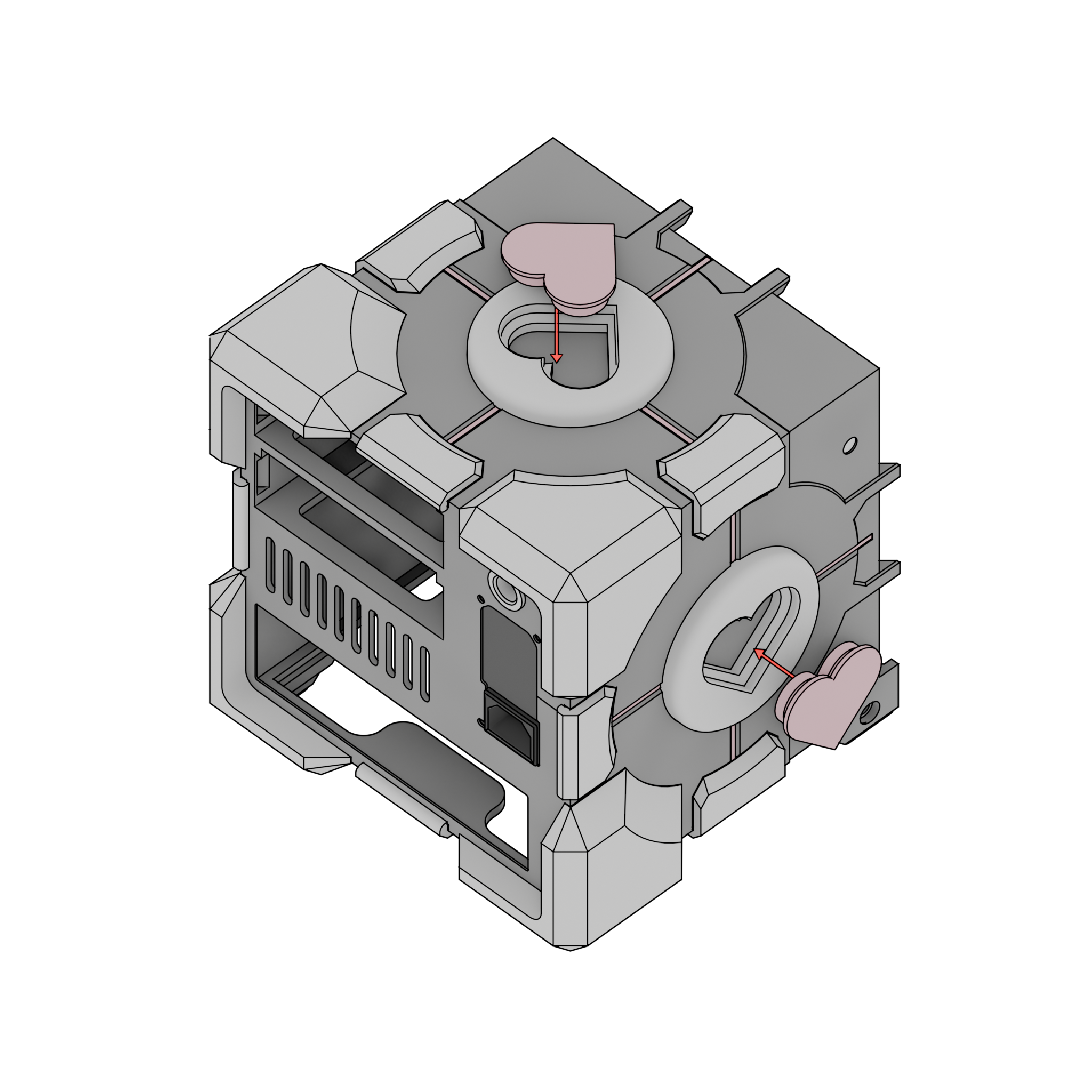

Nhiệm vụ 8 - Các trái tim màu hồng

• Dán các trái tim lên khung máy và các mặt trái tim.

Lồng HDD (HDD Cages)

Tiếp theo là Lồng HDD, mỗi lồng có 6 vòng đệm vít TPU, tổng cộng là 12.

Nhiệm vụ 1 - Vòng đệm TPU

• Gắn vòng đệm vào lồng.
• 🔵🔵 Để biết mặt nào để trượt vào, hãy xem hình dạng của vòng đệm TPU và so sánh với lỗ trên Lồng HDD, chúng nên khớp với nhau.

Nhiệm vụ 2 - Vặn ốc HDD

• Trượt ổ đĩa vào trước và vặn ốc qua các vòng đệm.
• ‼Nếu bạn chỉ có 4 ốc, ĐỪNG bỏ qua các ốc ở bên trái hình ảnh! Lồng sẽ bị trượt ra cùng với ổ đĩa!

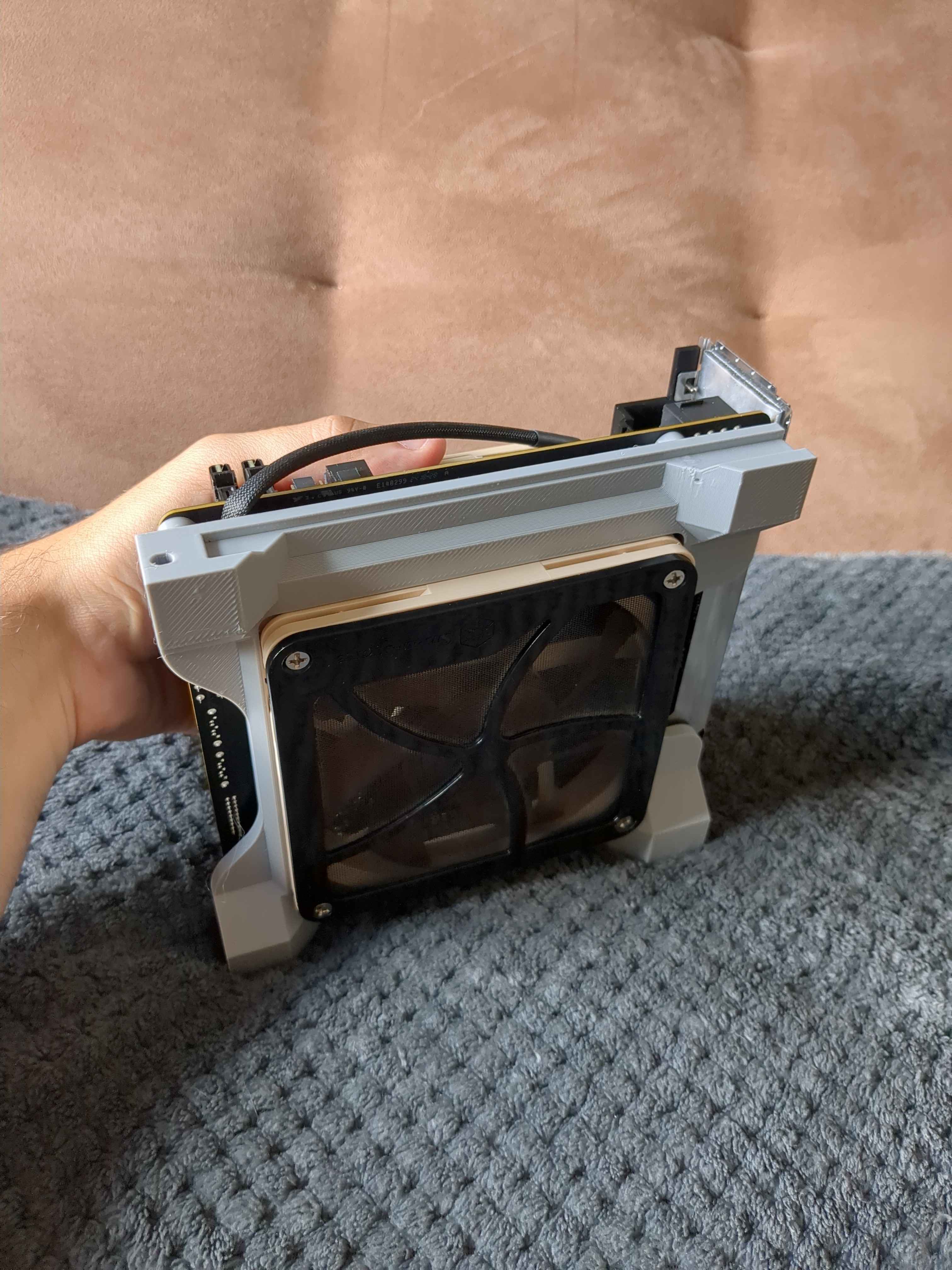

Khay bo mạch chủ (Motherboard Tray)

Việc lắp ráp khay là bộ phận duy nhất cần đến mỏ hàn.

Nhiệm vụ 1 - Lắp ráp

1. Lắp các đai ốc nhiệt M3 vào khay bo mạch chủ.
2. (Tùy chọn) Vặn quạt 120mm vào giữa khay bo mạch chủ và các vòng đệm.

• 🔵🔵 Cũng có một khay bo mạch chủ kín để in.

Nhiệm vụ 2 - Vặn ốc bo mạch chủ (Minh họa đang cập nhật)

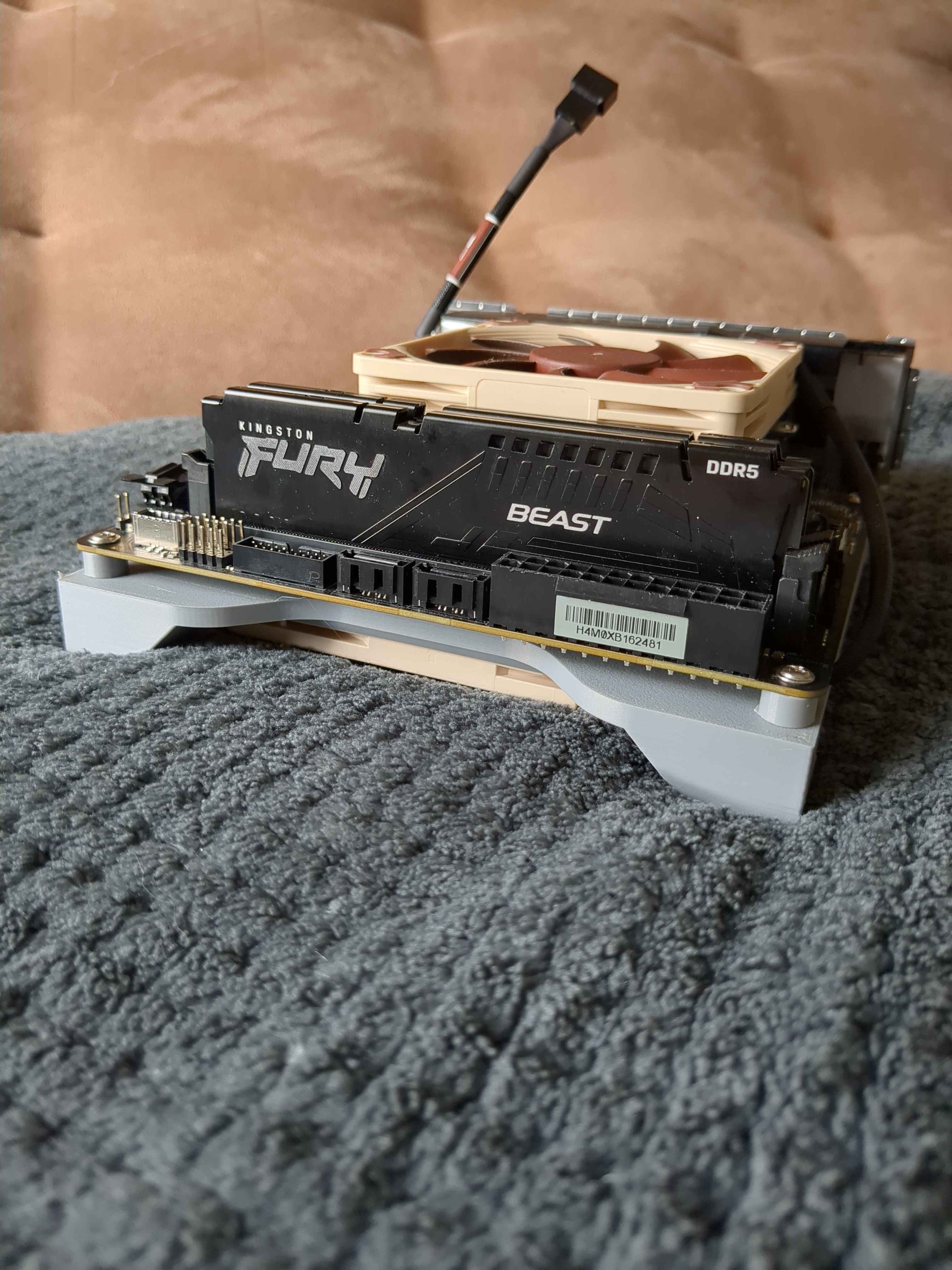

• Lắp bo mạch chủ bằng ốc M3 lên trên bộ phận đã hoàn thành.
• ❔ Xin lỗi, tôi chưa tìm được bo mạch chủ nào phù hợp để minh họa, nó sẽ được cập nhật trong tương lai, xin lỗi trước.

Mặt trước (Front panel)

Bây giờ, chúng ta sẽ làm mặt trước, mặt trước có hầu hết các bộ phận được dán vào, các bộ phận chức năng có liên quan đến vít quạt (Các mảnh góc màu trắng + kẹp quạt).

Nhiệm vụ 1 - Các dải màu hồng

• Dán các dải màu hồng (các dải mỏng hình chữ nhật).

Nhiệm vụ 2 - Các mảnh trắng ở giữa

• Dán các mảnh màu trắng vào giữa 4 cạnh, có 3 mảnh có mặt phẳng hoàn toàn không có gì ngoại trừ mảnh ở cạnh dưới có khớp nối (cũng phải dán).

Nhiệm vụ 3 - Lắp nam châm

• Lắp nam châm vào các mảnh góc, bạn có thể ấn nam châm vào, nam châm sẽ khớp vào bộ phận sau khi ấn vào.
• 🔵🔵 Đây là mảnh góc phía trước dưới, mảnh phía trên cũng có cơ chế lắp nam châm tương tự, nhiệm vụ này cũng áp dụng cho góc phía trước trên.
• 🔴🔴 Đảm bảo nam châm được đặt đúng hướng để nó hút với nam châm kia!

Nhiệm vụ 4 - Các mảnh góc

• Vặn ốc (bằng 4 vít quạt) và dán các mảnh góc.

Nhiệm vụ 5 - Bộ lọc quạt phía trước

• Dán và kết nối các bộ phận sau lại với nhau.

• Dán trái tim màu hồng vào các bộ phận.
• 🔵🔵 Đặt keo ở các cạnh của trái tim và ấn nó vào.

Nhiệm vụ 6 - Trái tim lọc gió trước

• Dán trái tim vào mặt trước.

Nhiệm vụ 7 - Thiết lập quạt trước

• Lắp kẹp quạt trước và sau đó là quạt.

Nhiệm vụ 8 - Khóa quạt trước

• Lắp ốc để giữ chặt quạt, ốc sẽ ép kẹp quạt vào quạt.

Lắp ráp cuối cùng

Việc lắp ráp cuối cùng bao gồm việc lắp các bộ phận bạn đã lắp ráp từ hướng dẫn nhỏ này.

Nhiệm vụ 1 - Khay bo mạch chủ vào khung máy bên trong.

• Kết nối cáp bộ nguồn với bo mạch chủ và trượt khay bo mạch chủ vào khung máy.

• Vặn 2 vít quạt ở hai bên vào khay bo mạch chủ để giữ nó cố định.

Nhiệm vụ 2 - Mặt trước vào khung máy

• Kết nối quạt phía trước với bo mạch chủ và đơn giản là đặt nó vào vị trí, nam châm sẽ giữ mặt trước lại.

Nhiệm vụ 3 - Ổ cứng HDD vào khung máy (có vẻ hiển nhiên vào lúc này)

• Trượt các lồng HDD vào khung máy.

Kết thúc

Tôi hy vọng bạn thích thú với việc lắp ráp vỏ máy này, nếu bạn có phản hồi về quy trình lắp ráp hoặc một vài bộ phận, tôi sẽ kiểm tra các bình luận trong giây lát!

Tái bút: Cái này được viết lúc 2 giờ sáng và có thể đăng lên reddit lúc 3 giờ sáng, tôi có thể phải sửa lại một chút văn bản v.v…
