Cải tiến đơn giản cho đuôi máy tiện nhỏ với DRO giá rẻ

Biến thể DRO đơn giản của tôi cho đế máy tiện nhỏ sử dụng thước kẹp giá rẻ của Trung Quốc.

BOM:

• thước kẹp như thế này: https://www.aliexpress.com/item/150mm-6-Plastic-Dial-Caliper-high-quality/473639151.html
• 1x vít M3 x 30 mm
• 1x vít M3 x 20 mm
• 2x đai ốc M3
• 1x miếng đệm M3 (lớn)

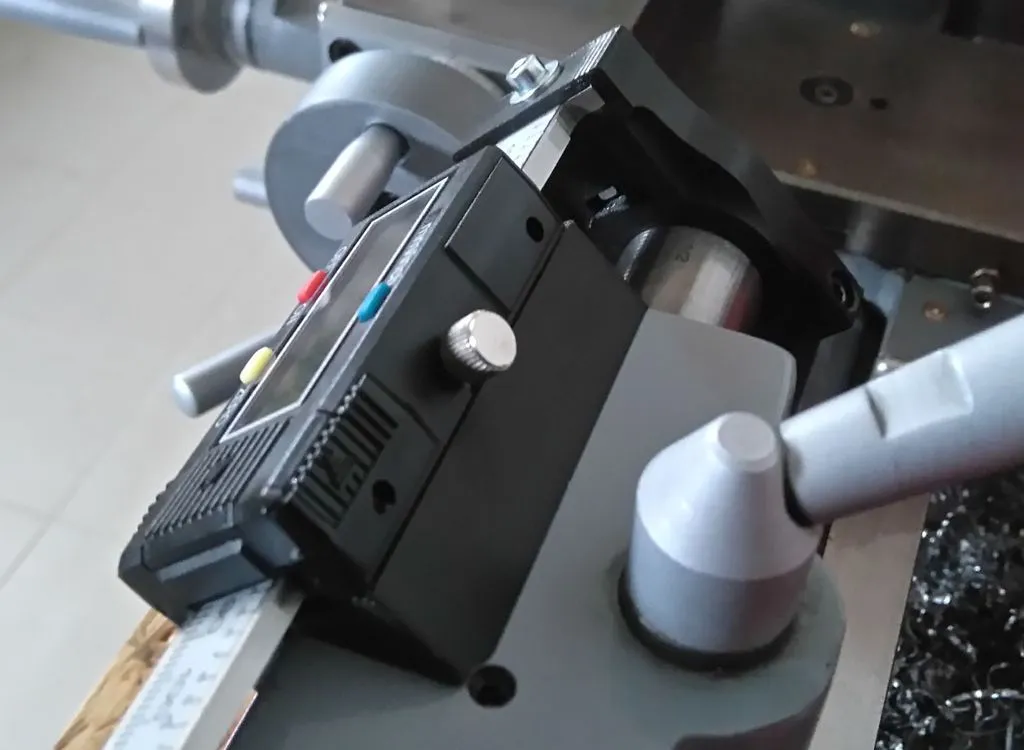

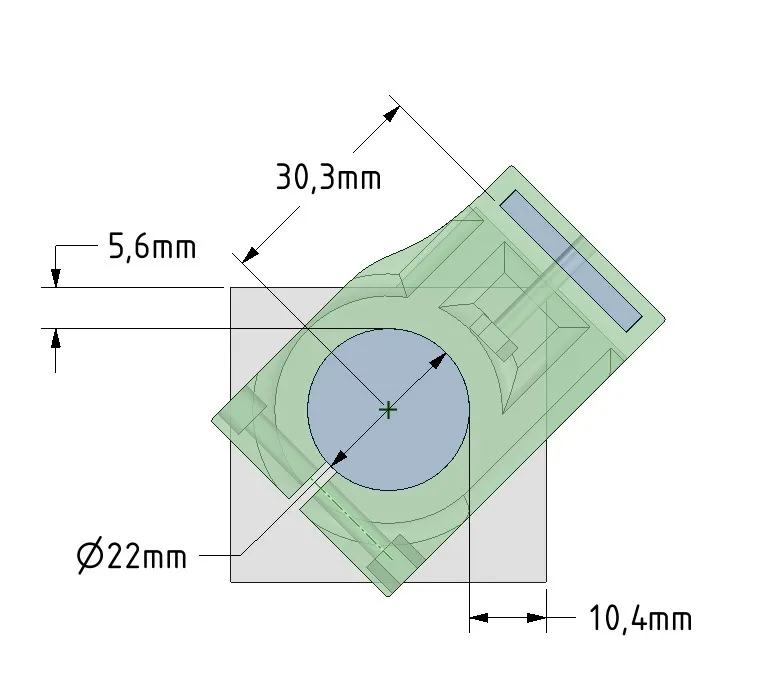

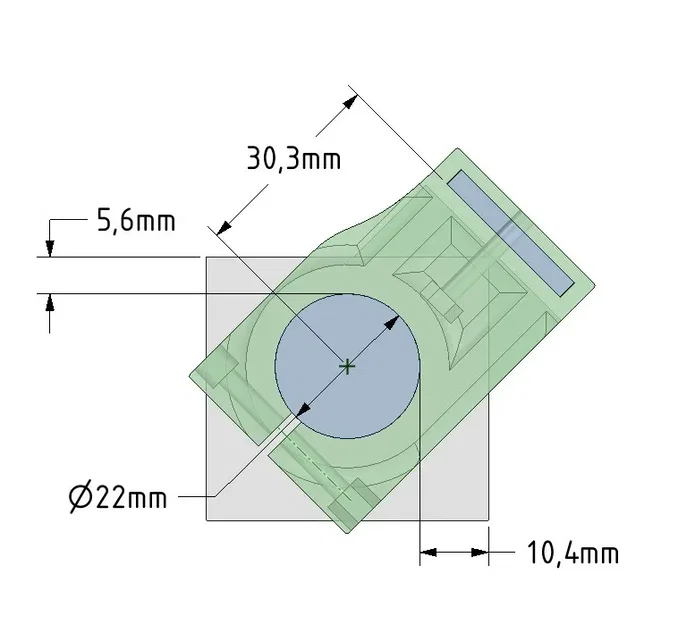

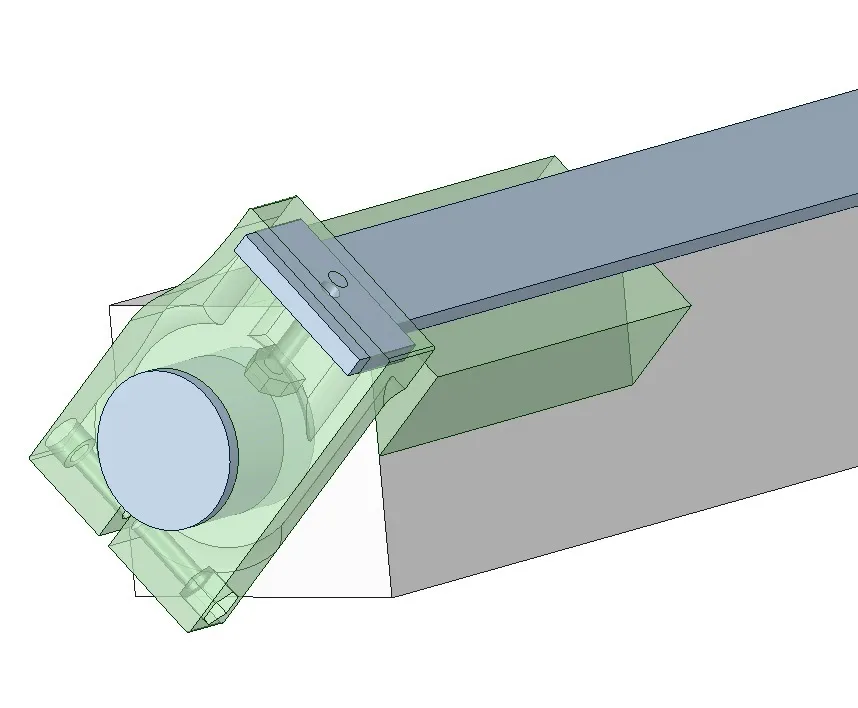

Các bộ phận của thước kẹp nên được điều chỉnh theo hình ảnh (cắt bỏ các phần không cần thiết, khoan lỗ).

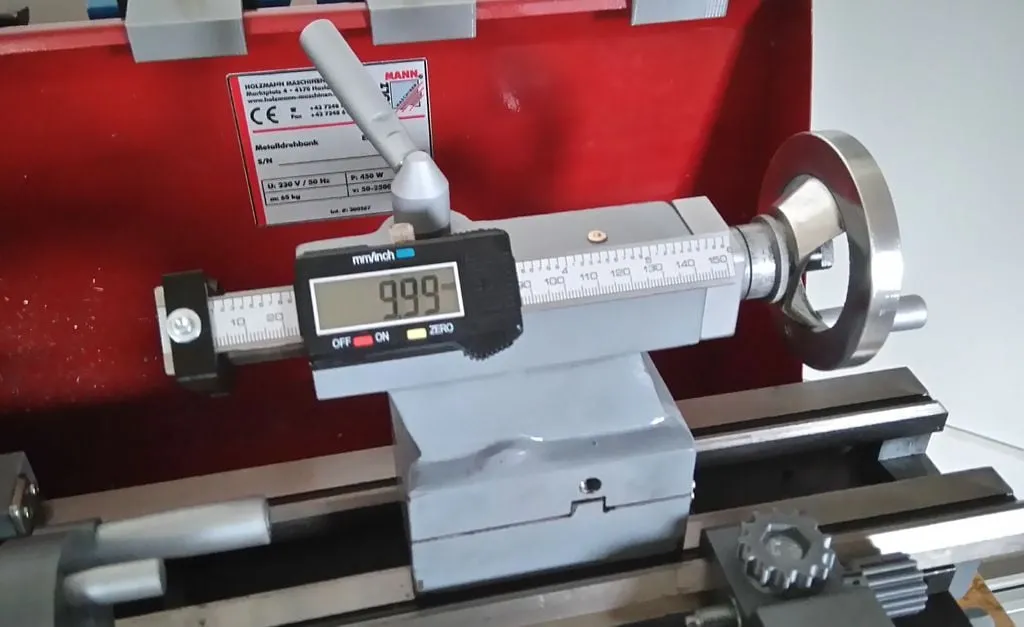

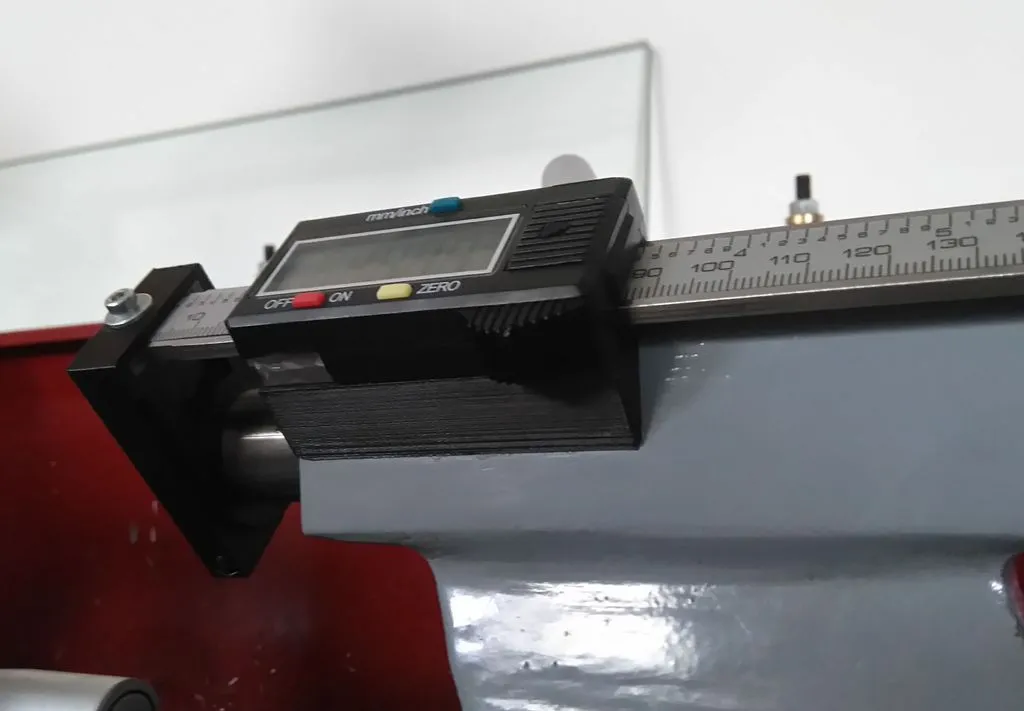

Phần chính được dán vào đế máy tiện bằng keo siêu dính (Loctite Super Attak Power Flex Gel). Tương tự, phần thân thước kẹp cố định cũng được dán vào.

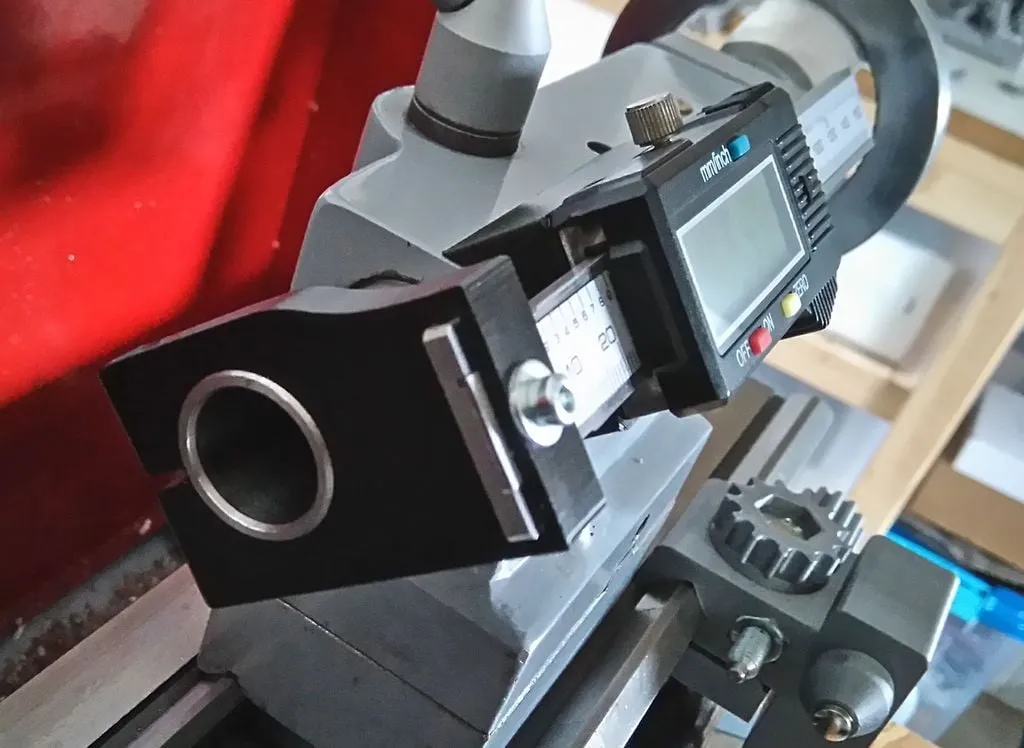

Việc cố định phần nhựa vào cần đế máy tiện chỉ bằng vít (Chú ý! Kiểm tra xem bạn có thể lấy bao nhiêu không gian với phần này. Có thể xảy ra rằng bạn không thể lấy ra một mũi khoan morse ngắn hơn).

Cài đặt in

Máy in:

Molestock

Raft:

Không

Hỗ trợ:

Không

Độ phân giải:

tầng 0.2 mm (miệng phun 0.4)

Độ đặc:

80% hình bát giác

Ghi chú:

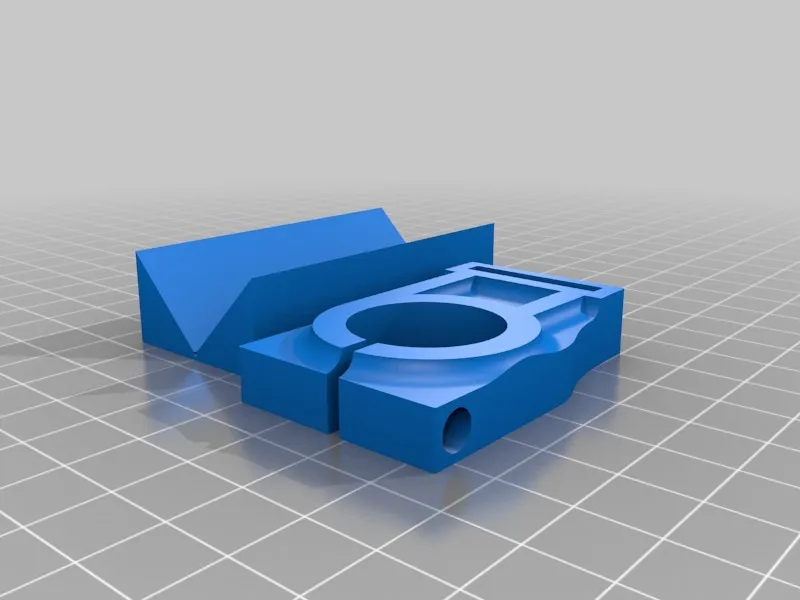

In từ PLA với độ đặc 80% hình bát giác.

Danh mục: Dụng cụ máy móc

(Được xuất bản lần đầu trên Thingiverse.com - Ngày 12 tháng 11 năm 2016)
