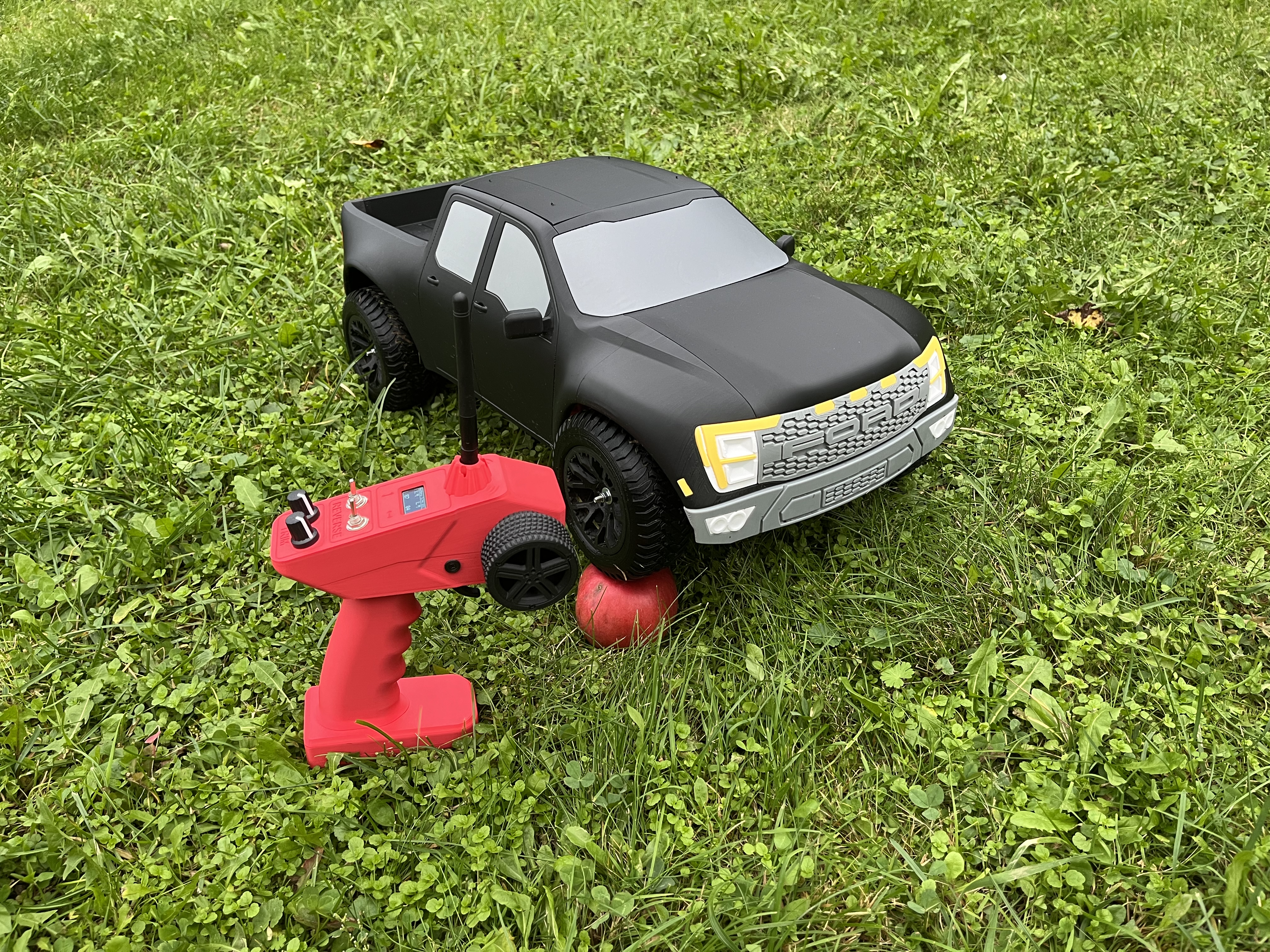

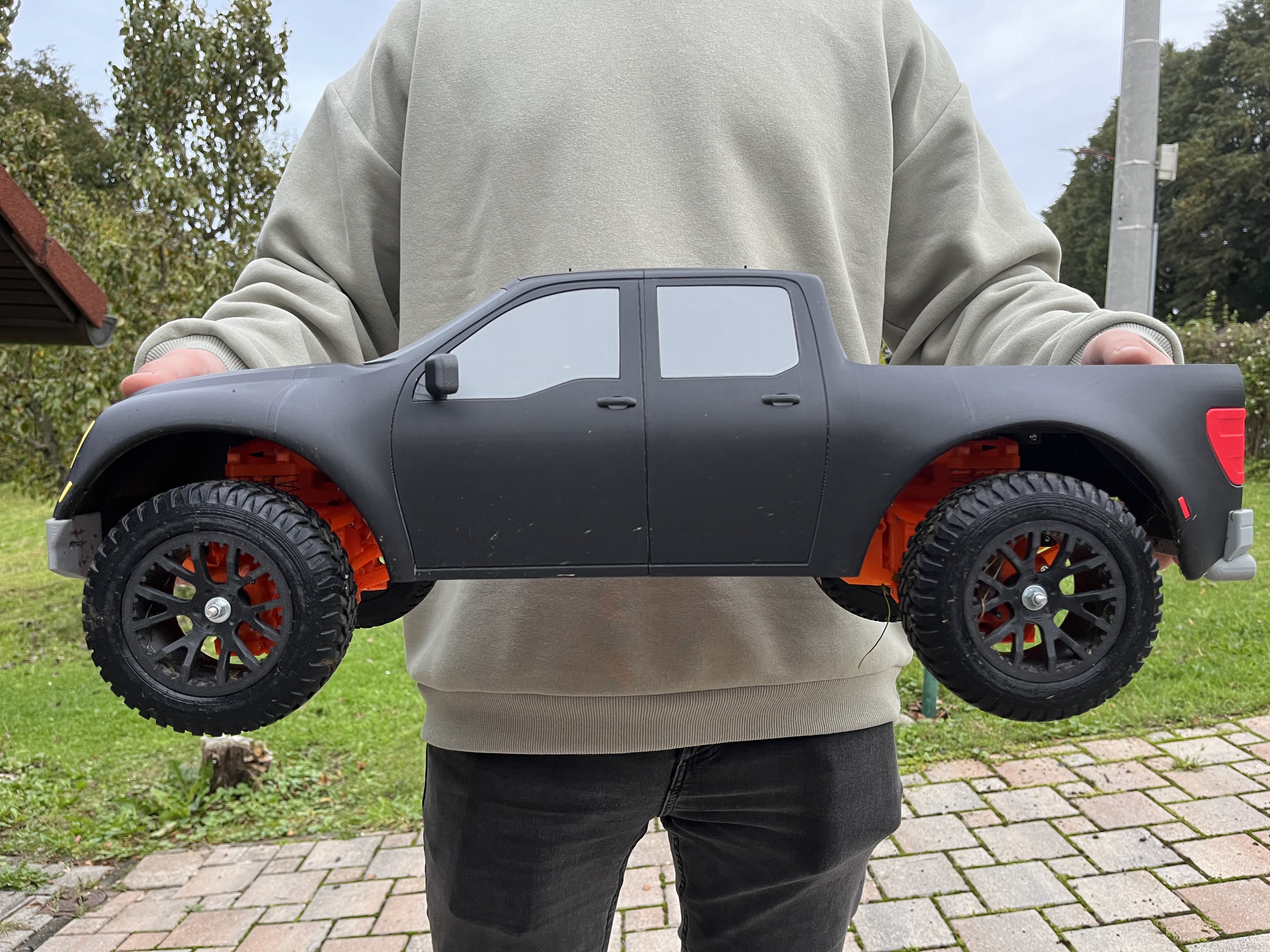

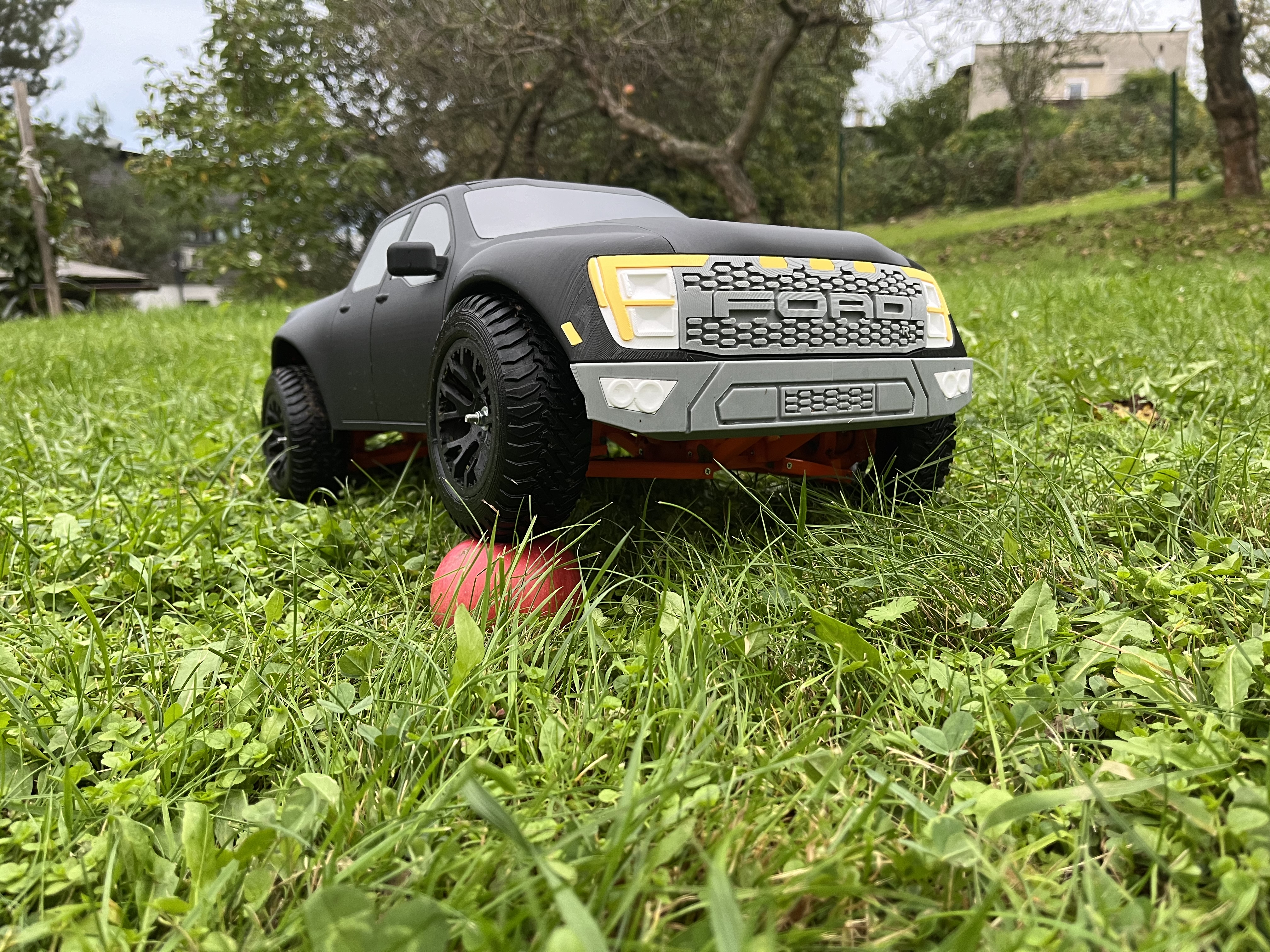

Đây là một dự án lớn khác của tôi. Sau khi hoàn thành chiếc xe đường trường trước đó (BMW E91), tôi muốn thử sức với một thứ gì đó thiên về địa hình hơn – Ford Raptor F150 luôn là một trong những chiếc tôi yêu thích. Mô hình hoàn chỉnh dài 611 mm. Tôi thực sự thích xe RC, cả loại mua sẵn lẫn tự làm. Nhưng nhiều xe sử dụng nhiều bộ phận mua ngoài, điều đó làm giảm không gian cho sự sáng tạo của bạn. Có lẽ đó chỉ là ý kiến của tôi thôi. Vì vậy, tôi quyết định chế tạo một chiếc xe RC chủ yếu được in 3D và sử dụng các bộ phận rất rẻ tiền.

Đi thẳng vào vấn đề:

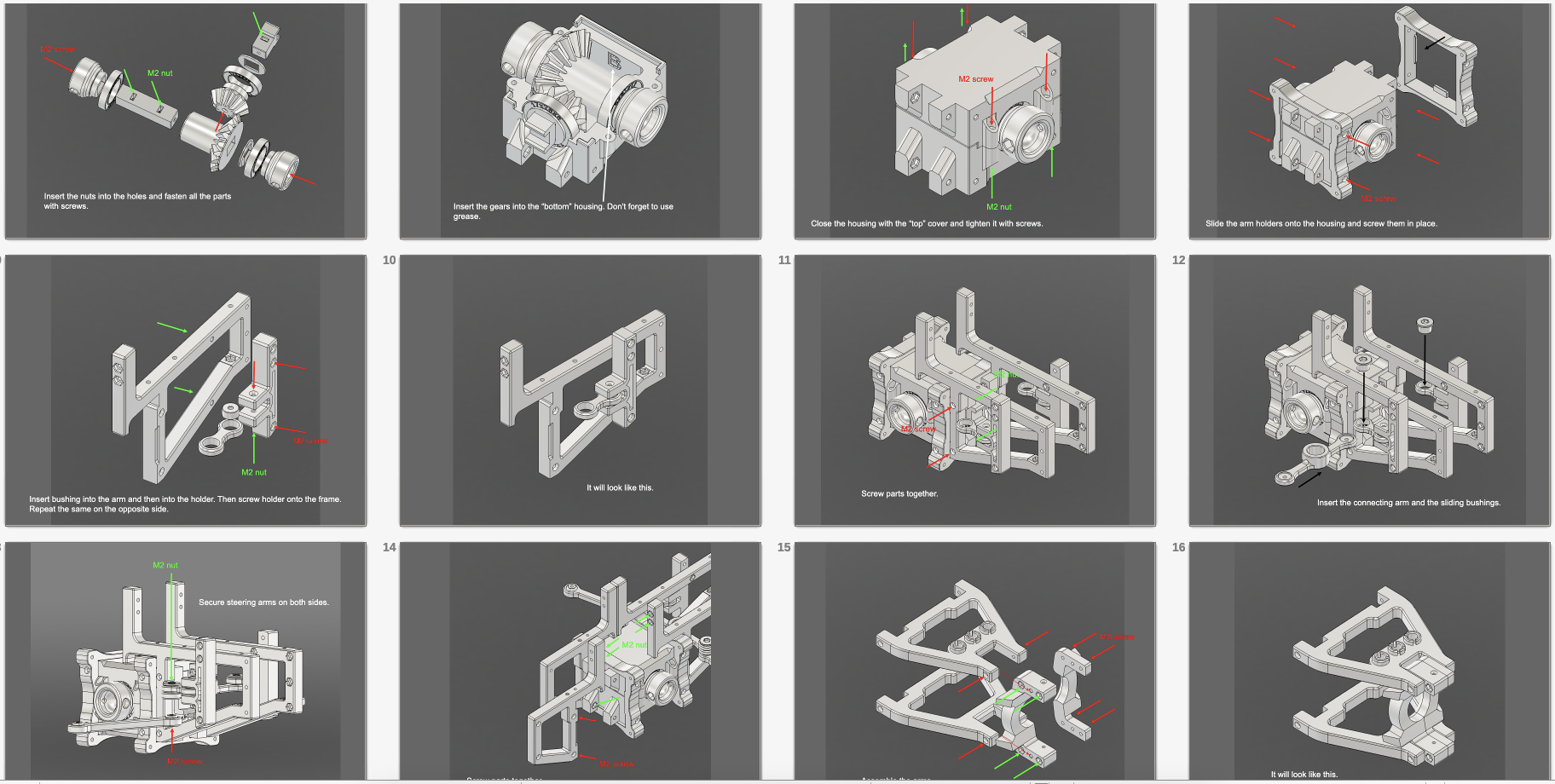

Bạn sẽ tìm thấy tất cả các hướng dẫn, video và tệp trong phần đính kèm hoặc liên kết trực tuyến. Nếu tôi quên điều gì, cứ cho tôi biết và tôi sẽ cố gắng bổ sung sớm nhất có thể.

Bạn sẽ cần những thứ sau để chế tạo xe:

• khoảng 300 con Vít M2 x 16mm
• khoảng 300 con Đai ốc M2
• 4x Vít M3 x 10mm
• 8x Vít M3 x 20mm
• 8x Đai ốc khóa Nylon M3
• 4x Vít M4 x 35mm
• 4x Đai ốc khóa Nylon M4
• 4x Vòng đệm M4
• 9x Lò xo nén, dài: 25mm, đường kính dây: 1mm, đường kính ngoài: 12mm
• 3x Pin Li-ion 18650
• 8x Bạc đạn 10x15x4
• 10x Bạc đạn 17x26x5
• 1x BLDC 3530 1400KV
• 1x ESC 2 chiều 50A
• 1x Bộ sạc pin Li-Ion 3S 1A
• 1x Bộ cân bằng 3S (không sử dụng bộ phận bảo vệ của mô-đun này, đấu dây nguồn trực tiếp từ các pad pin HOẶC sử dụng bộ cân bằng khác)
• 1x Servo 20Kg 180º
• 4x Đầu nối XT60 (1 đực, 1 cái)
• 1x Arduino Nano hoặc LGT8F328P
• 1x Mô-đun NRF24L01
• 1x Tụ điện 220uF 10V
• 1x Tụ điện 1000uF 16V
• 1x Bảng mạch Prototype
• 1x Chân cắm Header 2.54mm
• 1x Keo dán

Nói một chút về cách chế tạo:

Giống như dự án trước, mục tiêu của tôi là giữ cho chi phí chế tạo càng thấp càng tốt, đồng thời vẫn đảm bảo xe chạy tốt và trông đẹp mắt. Nhiều chi tiết kỹ thuật tương tự như dự án bmw e91, vì vậy tôi sẽ chỉ nhấn mạnh những điểm quan trọng nhất ở đây:

• In ấn tiết kiệm chi phí: Tôi nhắm mục tiêu giữ chi phí in thấp mà không làm ảnh hưởng đến chức năng hoặc hiệu suất.
• Lốp TPU: Không giống như bmw e91, tôi đã sử dụng sợi TPU cho lốp xe. Lốp silicon cho độ bám tốt hơn, nhưng đối với mẫu xe địa hình, TPU hoạt động tốt và dễ sản xuất hơn nhiều. Một kg sợi TPU chỉ tốn 11€, và tôi vẫn còn dư rất nhiều, tiết kiệm hơn nữa so với dự án bmw.
• Thiết kế phân đoạn: Xe được in theo các phân đoạn màu, vì vậy KHÔNG CẦN AMS.
• Tùy chọn vật liệu: Các bộ phận có thể được in bằng PETG hoặc các vật liệu trong suốt khác, và mô hình bao gồm các lỗ cho đèn LED 3mm tiêu chuẩn, cho phép bạn thêm đèn chức năng.

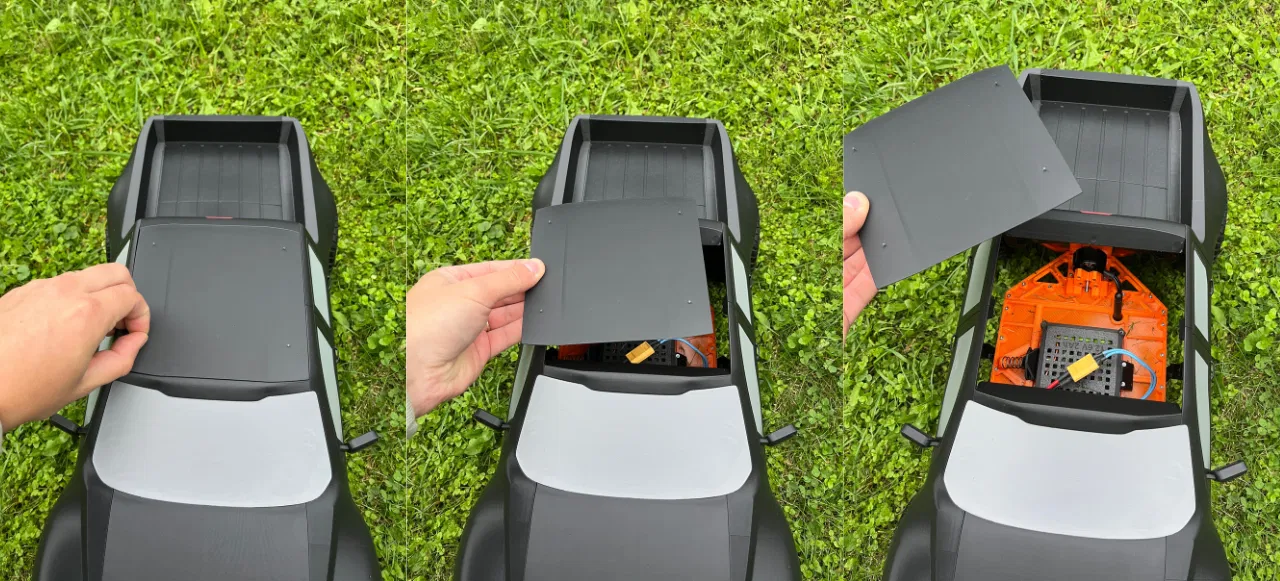

• Nóc nam châm: Nóc xe có nam châm giúp dễ dàng tiếp cận pin mà không cần tháo rời xe.
• Chân chống tích hợp: Các tệp in bao gồm chân chống tích hợp để việc in ấn dễ dàng hơn và giảm lãng phí sợi nhựa. Tuy nhiên, hãy kiểm tra mô hình của bạn trước khi in và thêm chân chống nếu bạn thấy cần thiết.

Dự án này kết hợp chi phí thấp, hiệu suất tốt và vẻ ngoài tuyệt vời, biến nó thành một chiếc xe RC địa hình thú vị.

Tôi thực sự hy vọng bạn thích nó. Xin gửi lời cảm ơn lớn đến người vợ tuyệt vời và kiên nhẫn của tôi vì tất cả sự hỗ trợ. Và tất nhiên – tôi rất muốn nghe phản hồi của bạn. Bất kỳ ý tưởng hoặc phê bình nào cũng được chào đón. Điều đó giúp tôi học hỏi và trở nên tốt hơn.

Chúc bạn có một trải nghiệm chế tạo tuyệt vời – và tận hưởng một dự án DIY thực thụ! 😄
