Hệ thống kẹp hút DDD Dewalt Grabo lifters DCE592B

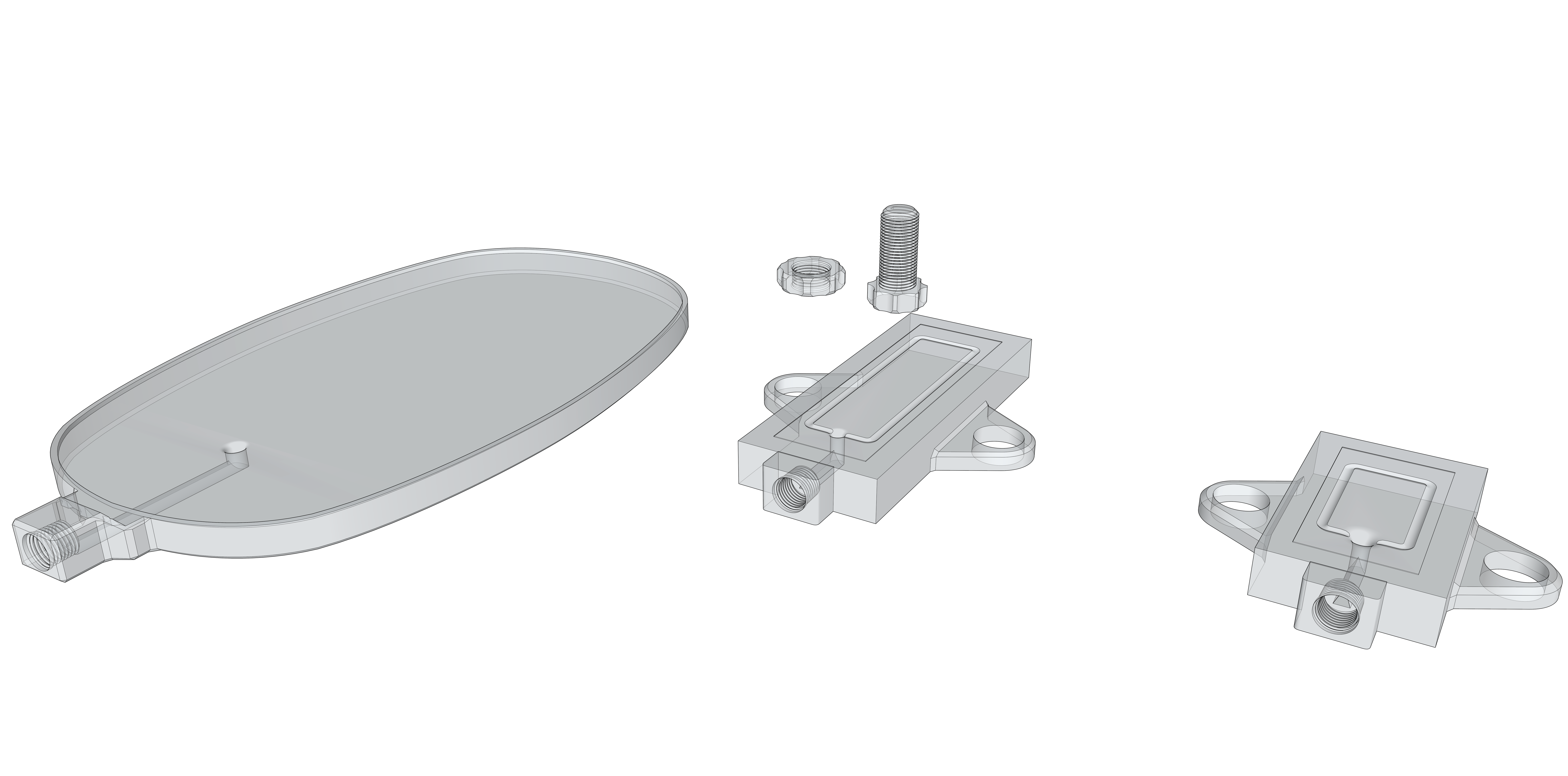

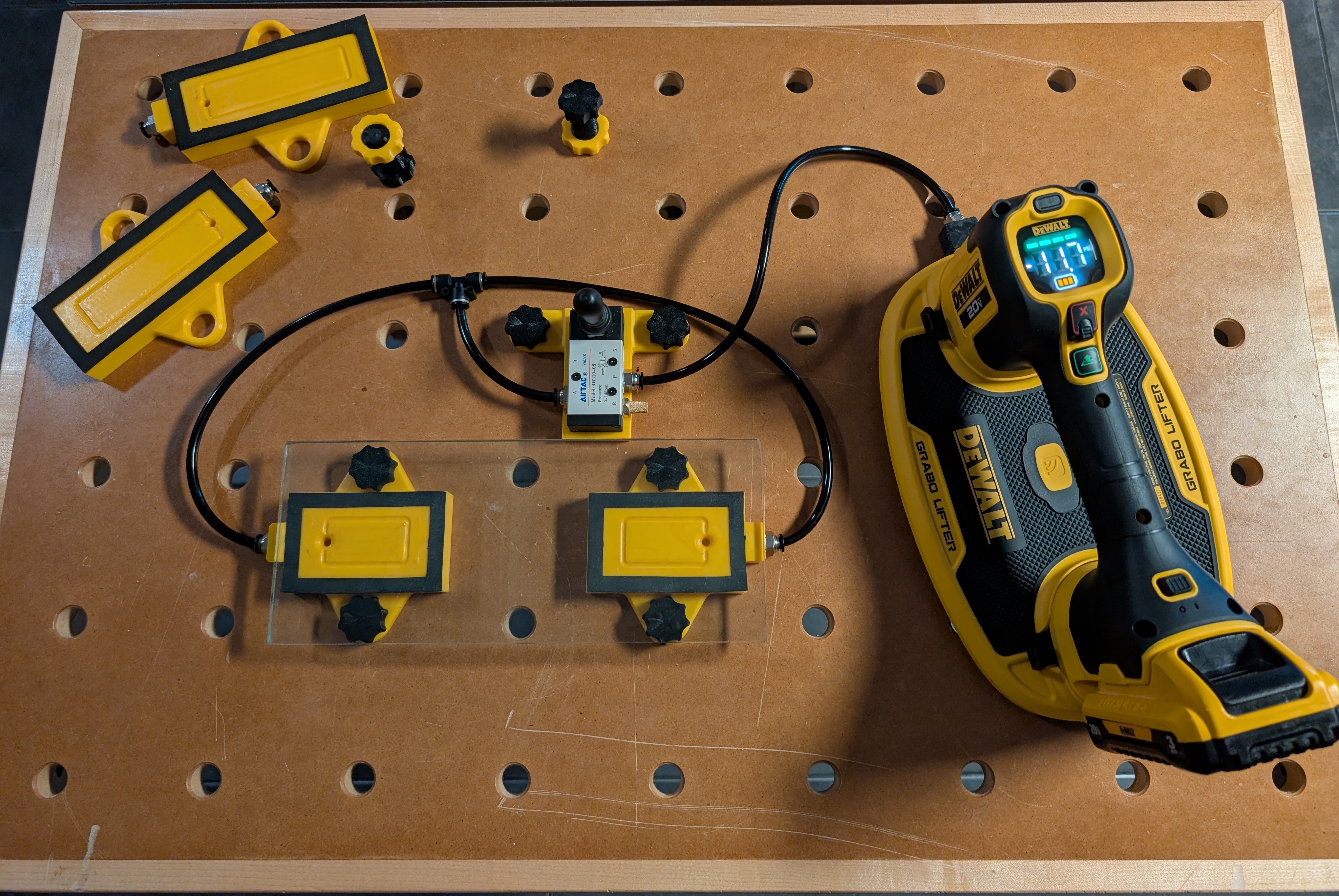

Dự án này cung cấp các mô hình cho một hệ thống kẹp chân không có thể in được, sử dụng bộ nâng Dewalt Grabo DCE592B. Tất cả các phụ kiện đều là đường ống kết nối nhanh 1/4" và ren NPT 1/4".

Danh sách vật tư (BOM)

• Bộ nâng Dewalt Grabo DCE592B
• Chất phủ Minwax Polycrylic
• Mút xốp kín khí neoprene tự dính dày 1/16"
• Ống PU 1/4", đầu nối ren NPT 1/4" và đầu nối nhanh khi cần
• (Tùy chọn) công tắc chân để kích hoạt và nhả kẹp nhanh

Mẹo

• Bạn sẽ cần một máy in lớn và không có nhiều chỗ cho sai sót đâu. Đế máy phải đủ lớn để che bộ nâng, đủ cứng để không bị uốn cong quá nhiều khi lực 600lbs tác dụng và hoàn toàn kín khí. Điều này có vẻ không thể thực hiện được với hai bộ phận được gắn với nhau, vì vậy mô hình này yêu cầu một máy in khá lớn. Tôi đang sử dụng Prusa XL cho việc này.
• In tất cả các bộ phận bằng vật liệu có độ xốp thấp, PETG, ASA và ABS đều đã được thử nghiệm với kết quả tốt.
• Để giúp tạo ra bản in kín khí: thêm các lớp ngoại vi, sử dụng đầu cuối đồng tâm và thêm nhiều lớp đầu cuối, tăng nhiệt độ một chút, có thể tăng lưu lượng nhựa một chút và sử dụng một kiểu đổ đầy (infill pattern) có thể bịt kín các khoang bên trong như "cubic".
• Bịt kín tất cả các bộ phận bằng một thứ gì đó kín khí. Tôi thấy Minwax Polycrylic rẻ, khô nhanh và kín khí sau 2-3 lớp. Hãy chắc chắn phủ cả đường dẫn chân không bên trong. Epoxy và keo CA đều đã được thử nghiệm, hoạt động tốt nhưng rất bừa bộn và tốn công sức hơn. Tuy nhiên, chúng cũng làm cho một số bộ phận trông bóng bẩy...
• In các mẫu gioăng đi kèm, đặt lên miếng mút xốp dày 1/16" và dùng dao rọc giấy cắt theo đường viền để tạo ra một miếng gioăng đẹp, kín khí.
• Kẹp hoạt động tốt trên các vật thể rắn chắc. Nếu bộ phận bạn đang cố gắng giữ có tính chất xốp, nó có thể gặp khó khăn. Gỗ cứng và gỗ mềm hoạt động tốt trong quá trình thử nghiệm của tôi, ván ép và MDF cho phép quá nhiều không khí đi qua bộ phận nên không hoạt động hiệu quả.
• Thêm van và bộ chia khi cần thiết, tôi thấy công tắc chân rất tiện lợi để rảnh tay định vị lại bộ phận giữ vật liệu của bạn.
