Kẹp mở rộng ngăn kéo Ikea Alex

Làm sao cái bộ phận in này làm cho ngăn kéo mở hết cỡ?

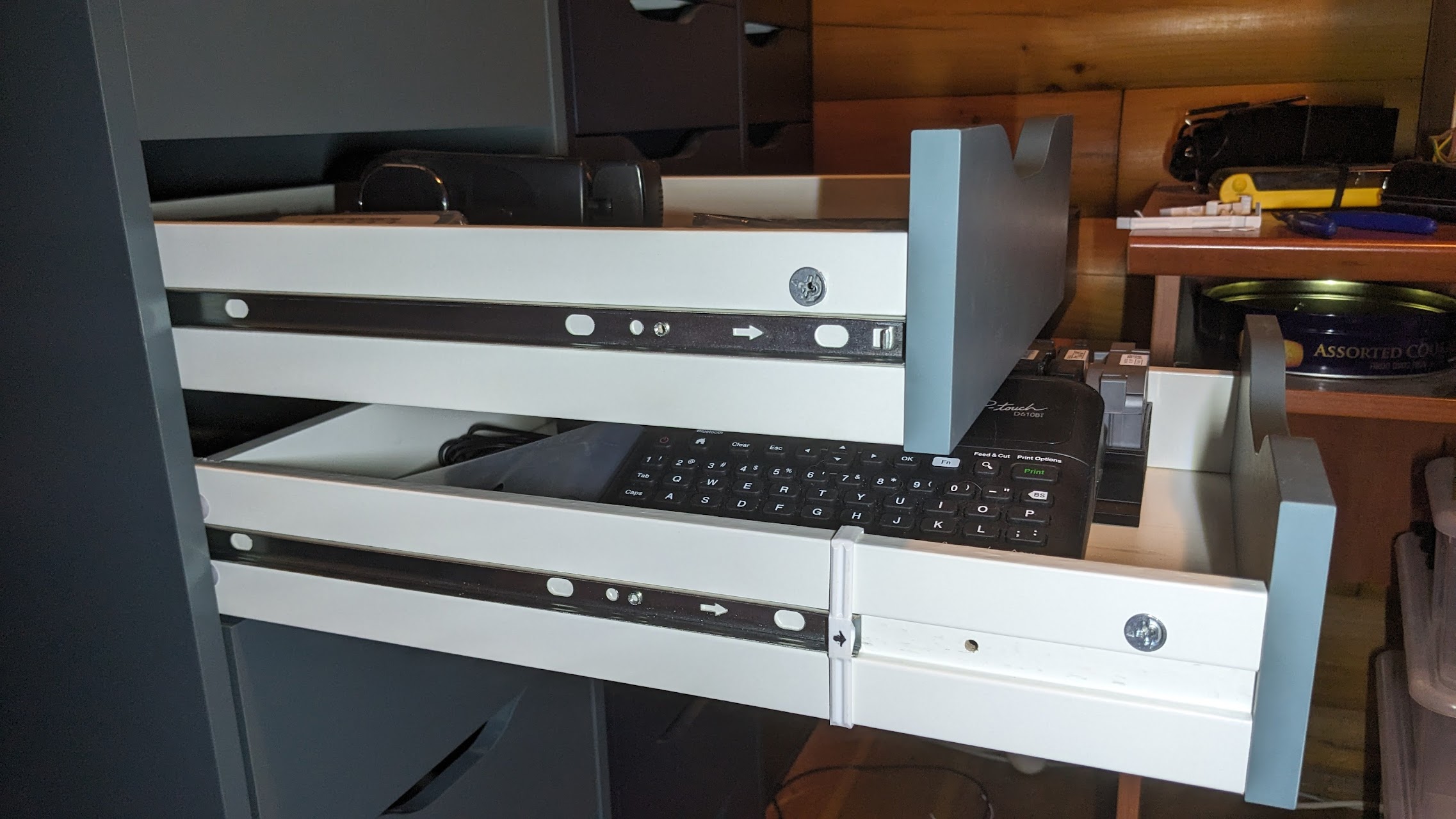

The Alex drawer is bolted to the sliding rail, and the rails range of motion is the limiting factor here.
Replacing the bolt with this printable clip will partially detach the drawer from the rail, allowing the drawer to slide on the rail itself while also maintaining the rail's motion to minimize sagging when fully extended.

Thông số in

• Thiết kế cho đầu phun 0.4mm
• Arachne

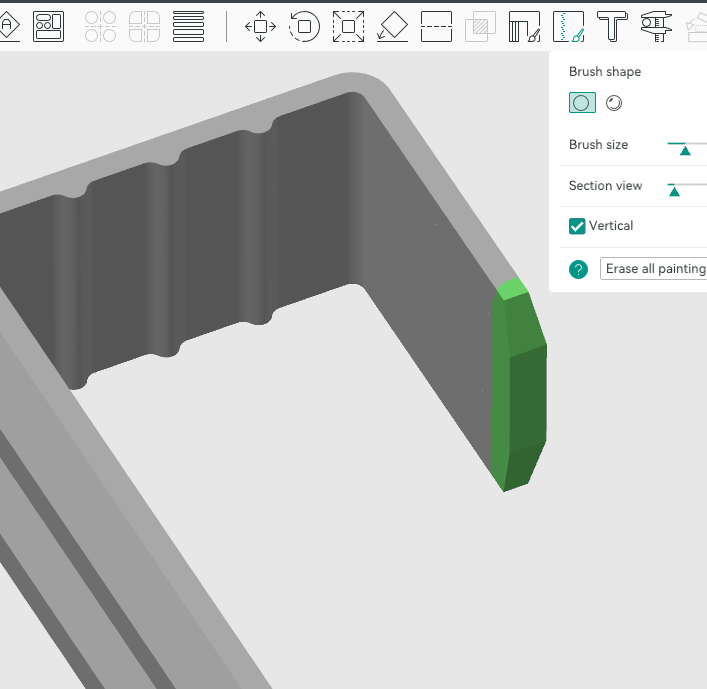

• Vẽ đường nối cách xa các góc


Lắp đặt

• Tháo bu lông nối ngăn kéo với ray trượt.

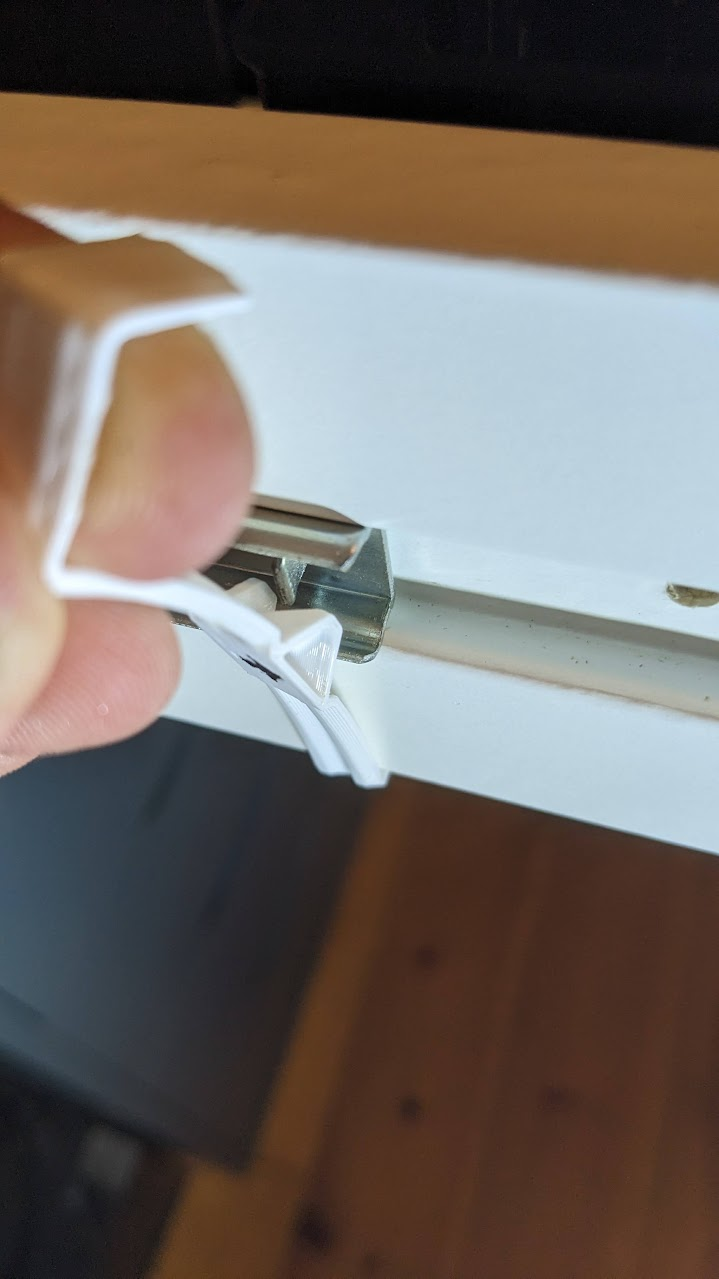

• Kéo cái kẹp chụp lên thành ngăn kéo, hướng mũi tên về phía trước, đồng thời căn chỉnh rãnh trên kẹp với cái lẫy nhỏ trên ray trượt

Thử đi, mỗi ngăn kéo chỉ tốn 3.5 gram nhựa thôi :)

Loại

Độ mở

Khả năng tiếp cận

Nguyên bản

31 cm

73%

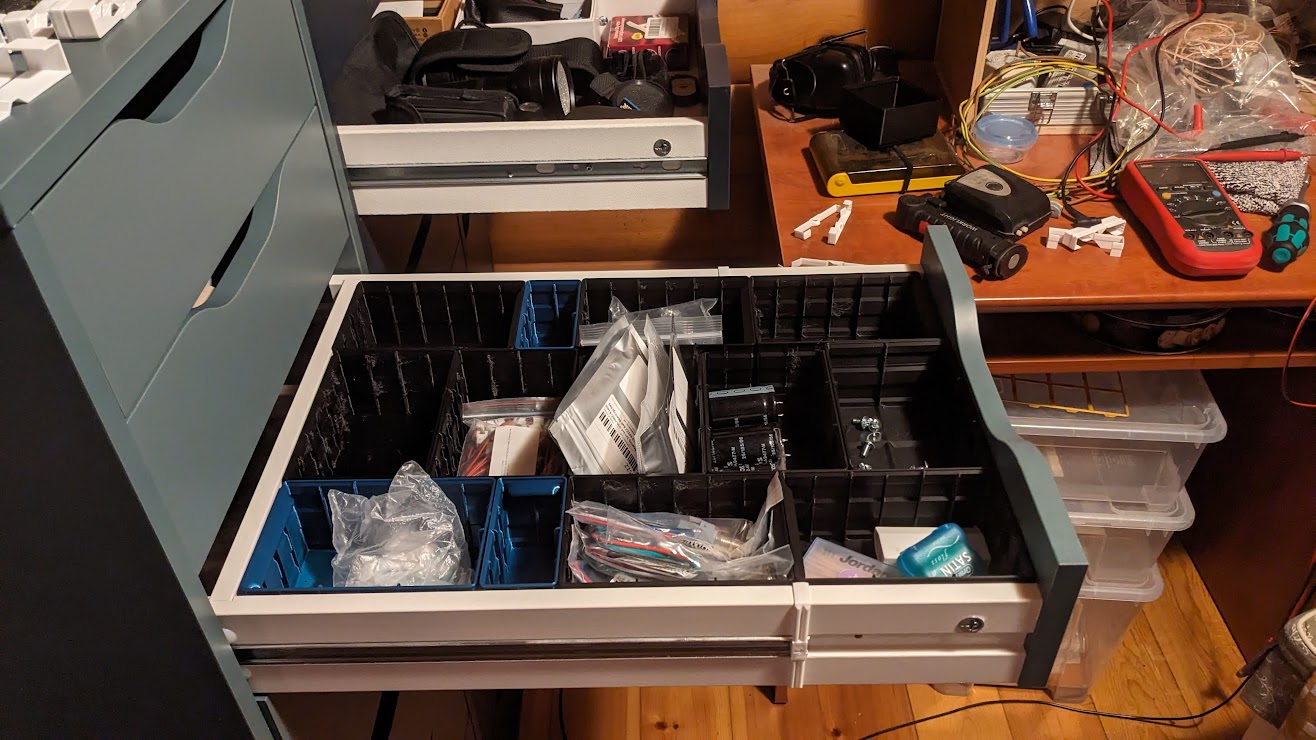

Mở rộng

42.2 cm

100%

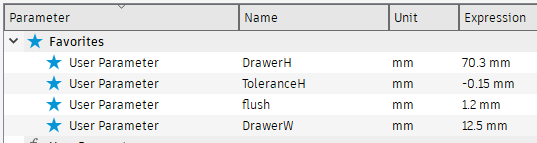

File nguồn tùy chỉnh

• Vì mọi thứ hoạt động dựa trên độ ma sát. Quá chặt sẽ khó mở hết cỡ; quá lỏng thì ray trượt sẽ bị trượt và không đi theo ngăn kéo, dẫn đến ngăn kéo bị xệ.
• DrawerH & DrawerW là kích thước của thành ngăn kéo.
• ToleranceH (mặc định: -0.15mm), Giảm giá trị này nếu bạn cần độ bám cao hơn, hoặc tăng lên để nới lỏng.
• Nếu mặt trước ngăn kéo của bạn không bằng phẳng với tủ, bạn có thể thử điều chỉnh nó (mặc định: 1.2mm)


Tương thích & Lưu ý

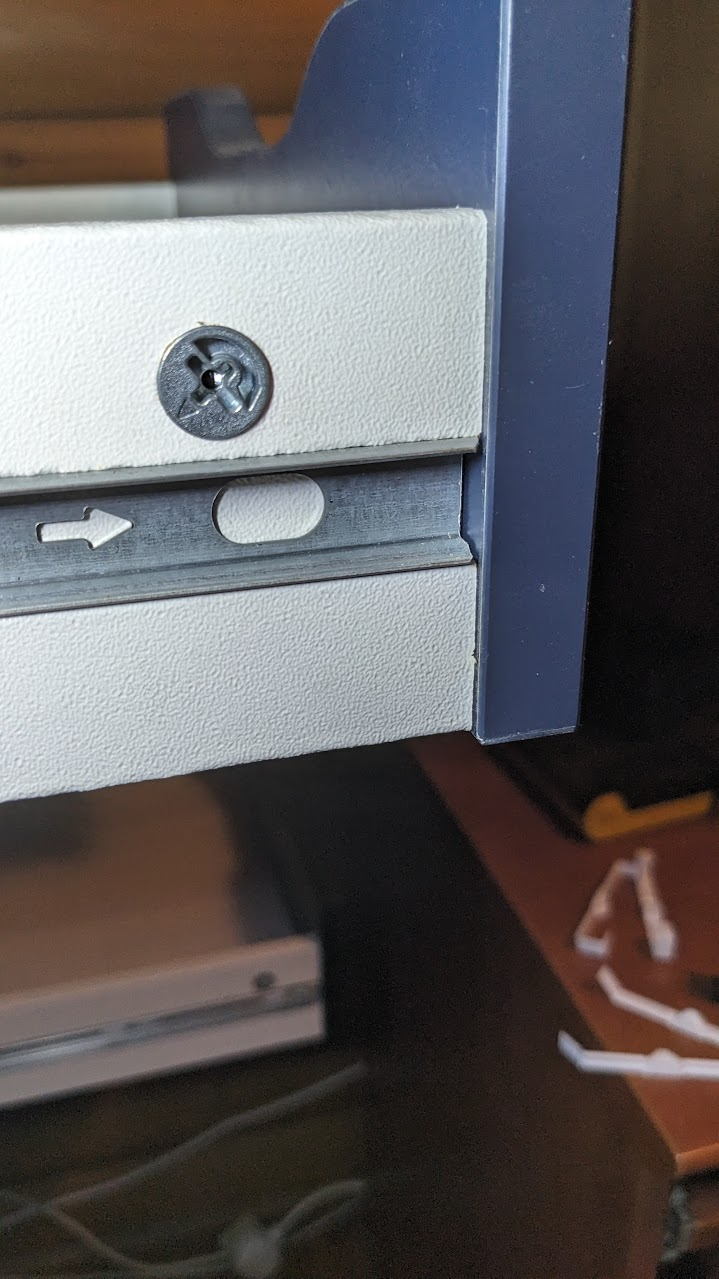

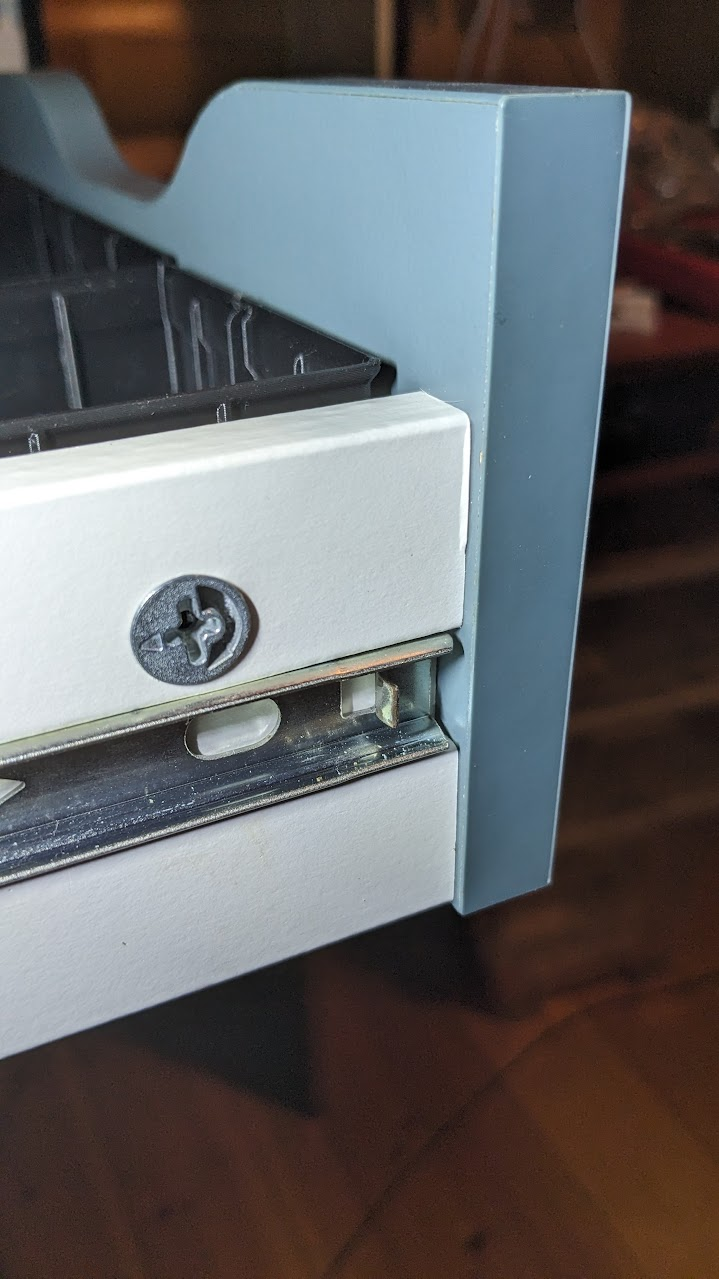

• Có vẻ như ray ngăn kéo Ikea Alex có nhiều phiên bản qua các năm. Tôi có ba phiên bản khác nhau, chỉ có một phiên bản không tương thích với giải pháp của tôi. Chủ yếu là do giải pháp của tôi yêu cầu ngăn kéo phải trượt tự do trên ray, điều mà không xảy ra do ma sát giữa chúng quá cao, nhưng cũng vì ray cũ không có lẫy để kẹp của tôi gắn vào.

Tôi không chắc phiên bản nào ra sau phiên bản nào, nên tôi sẽ giả định cái cũ nhất ở bên trái

A. Phiên bản cũ - không tương thích

B. Phiên bản giữa - tương thích

C. Phiên bản mới nhất - tương thích

dựa trên thử nghiệm của tôi

Độ trượt dễ dàng của ngăn kéo với kẹp, với các kích thước đã cho

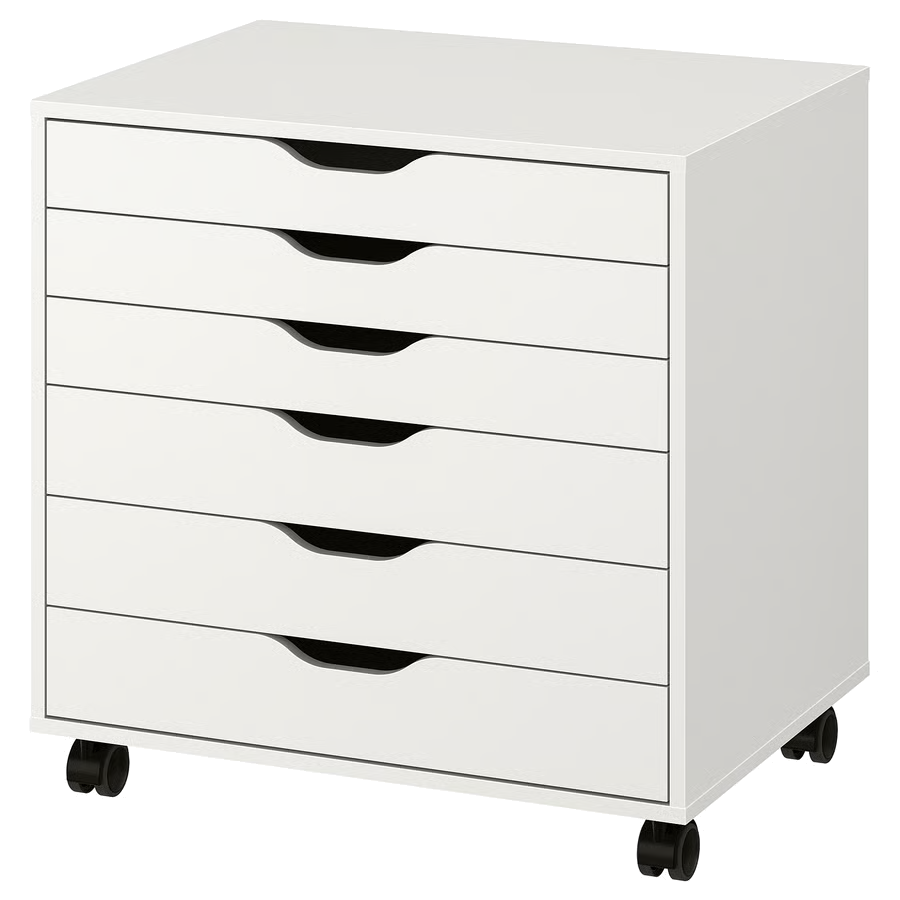

Ngăn kéo ngắn:

H=70.8 ; W=12.7

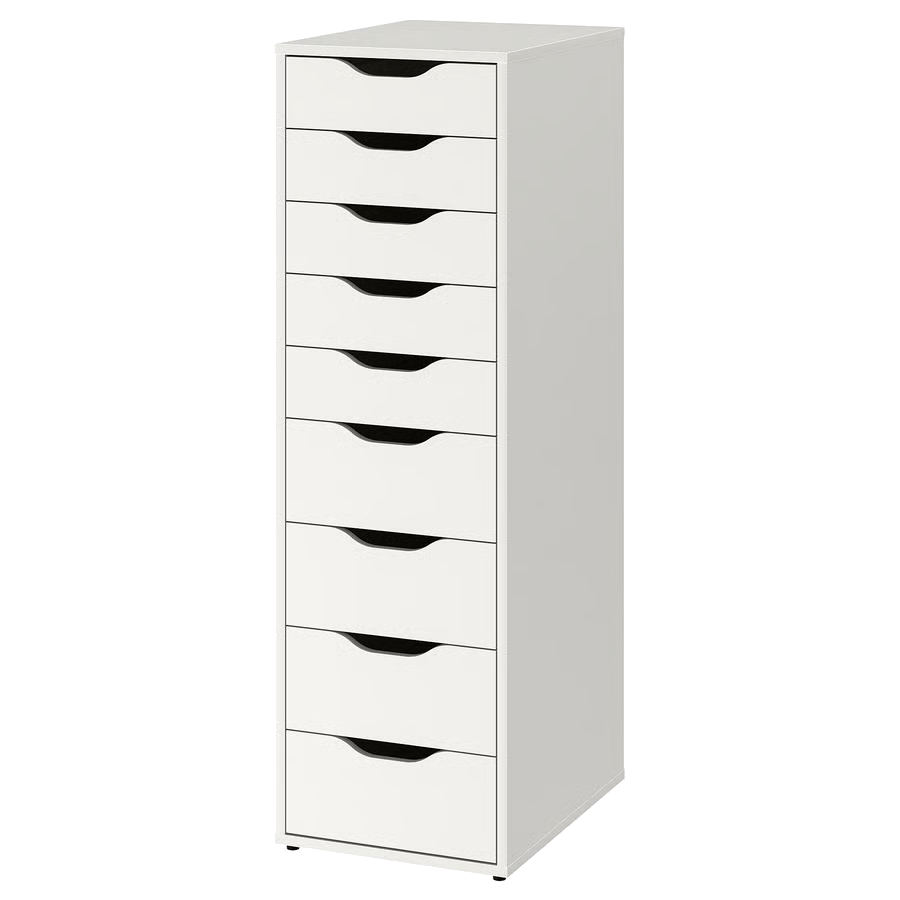

Ngăn kéo cao:

Độ trượt dễ dàng: 8/10

Ngăn kéo ngắn:

H=70.3 ; W=12.5
Ngăn kéo cao:

H=130.5 ; W=12.5

Độ trượt dễ dàng: 10/10

Ngăn kéo ngắn:

H=70.8 ; W=12.7

Độ trượt dễ dàng: 4/10

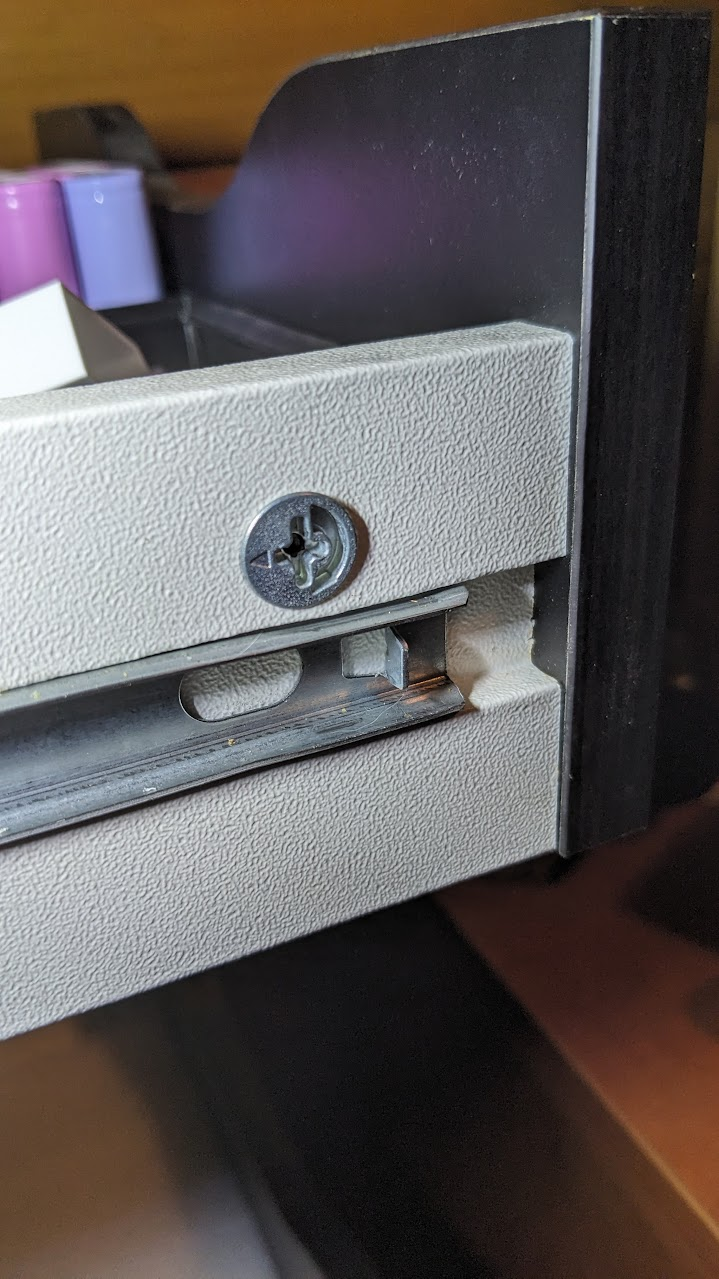

Có một mẫu thử nghiệm nguyên mẫu cho phiên bản cũ. Ấn cái lẫy đã in vào khe như hình dưới đây. Bạn có thể thử và cho tôi biết liệu nó có hoạt động đúng không

Bạn có thể thấy việc sử dụng dầu bôi trơn PTFE trên các rãnh ray sẽ hữu ích
