Vỏ Ngoài Bộ Đùn Thay Thế Cho Phrozen Arco 1

3 hình

Máy In 3D

Vỏ Ngoài Bộ Đùn Thay Thế Cho Phrozen Arco

Tác giả 3DMadMesh

Lượt tải
15
Lượt thích
5
Lượt coi
143

File 3 1,6 MB

  • Extruder_Cover_-_No_inserts_1766394862.3mf3MF · 515,9 KB
  • Extruder_Cover_-_Heat_inserts_1766394863.3mf3MF · 513,1 KB
  • Extruder_Cover_-_Heat_Inserts_1766394864.stepSTEP · 622,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

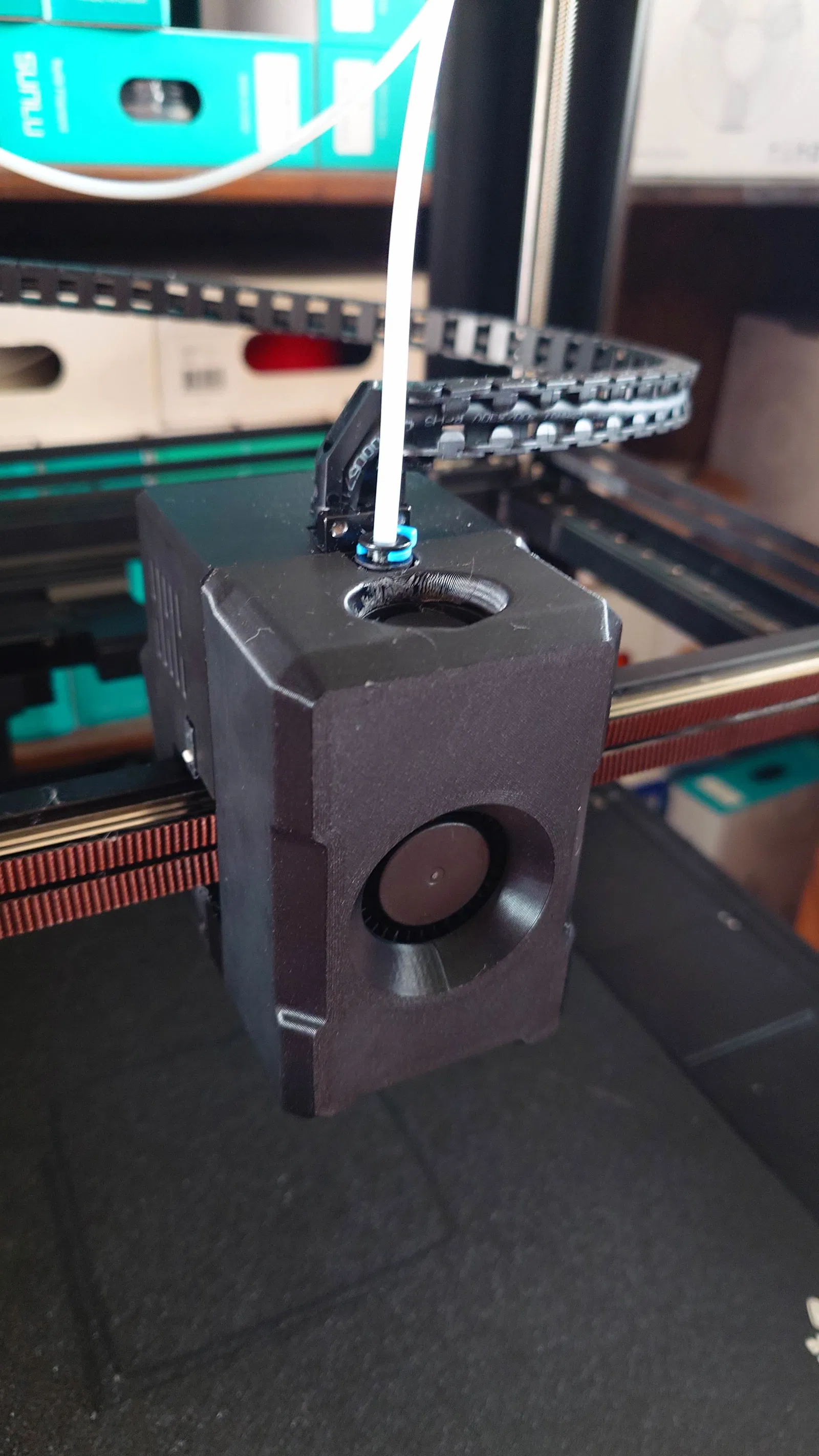

Tôi đã làm một cái vỏ ngoài bộ đùn thay thế có lỗ hở phía trên cho quạt làm mát bộ tản nhiệt.

Mục đích là để giảm thiểu tiếng ồn giống như động cơ phản lực của luồng không khí tạo ra bởi quạt 25mm nhỏ.

Việc này không thực sự hiệu quả như mong đợi, nhưng nó có thể dùng làm vỏ ngoài thay thế phòng khi có ai đó làm hỏng của họ.

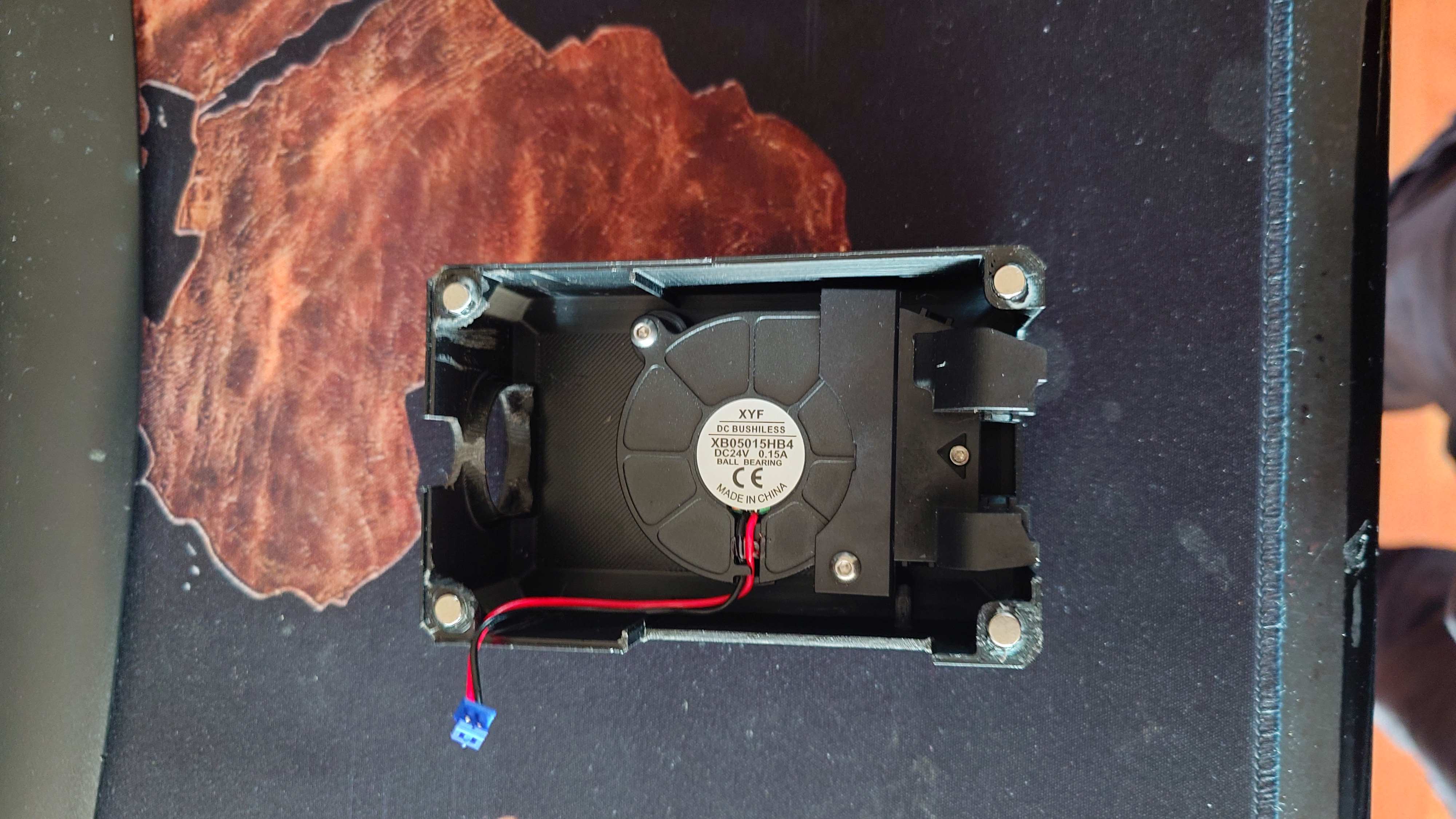

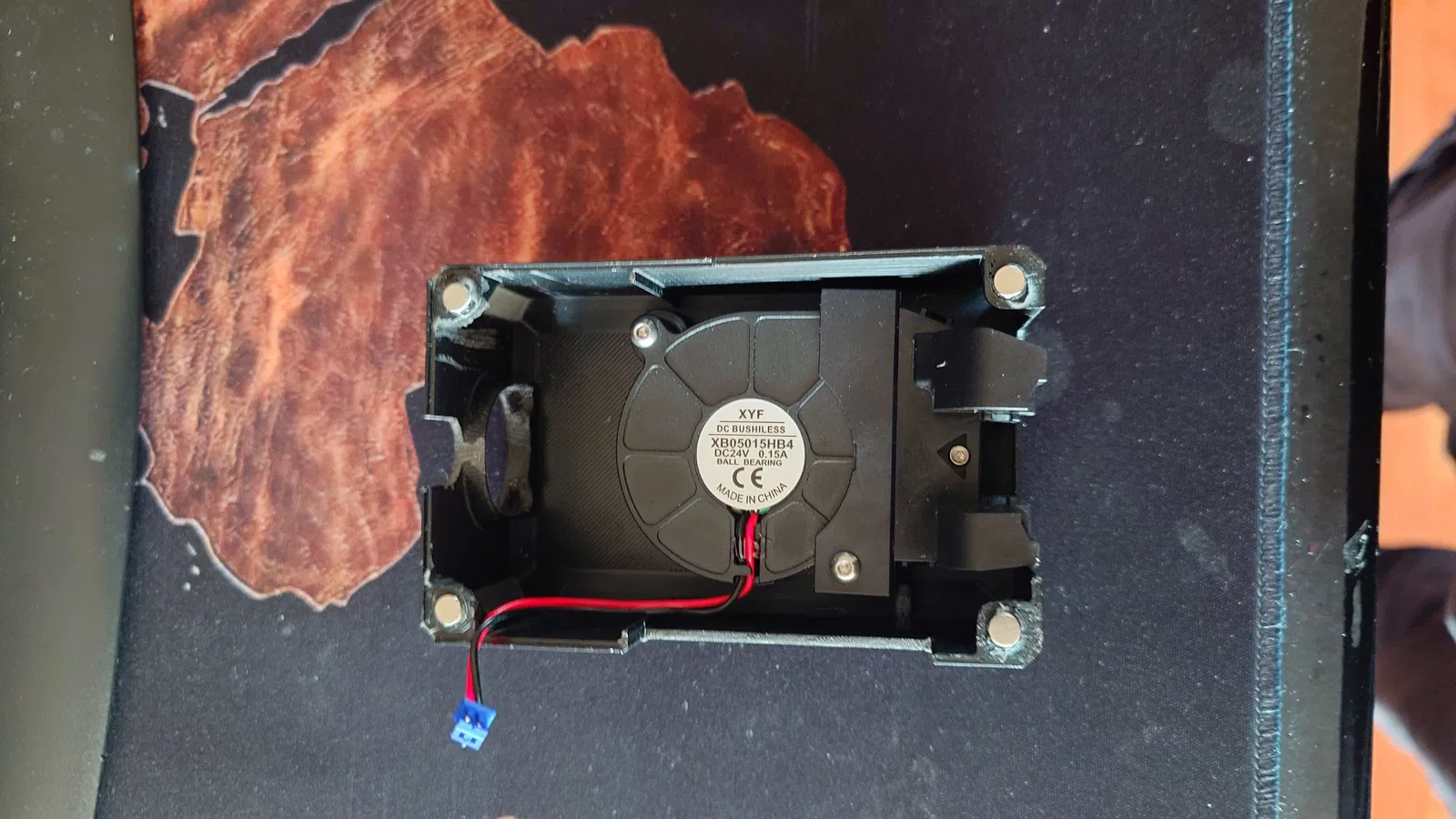

Nó sử dụng quạt 5015 có sẵn với ống dẫn khí gốc và ốc lục giác nhỏ phía dưới. Bạn sẽ cần phải khoét rộng lỗ bắt vít phía trên bên trái trong ống dẫn khí lên 3mm để vừa với bu lông M3 mới!

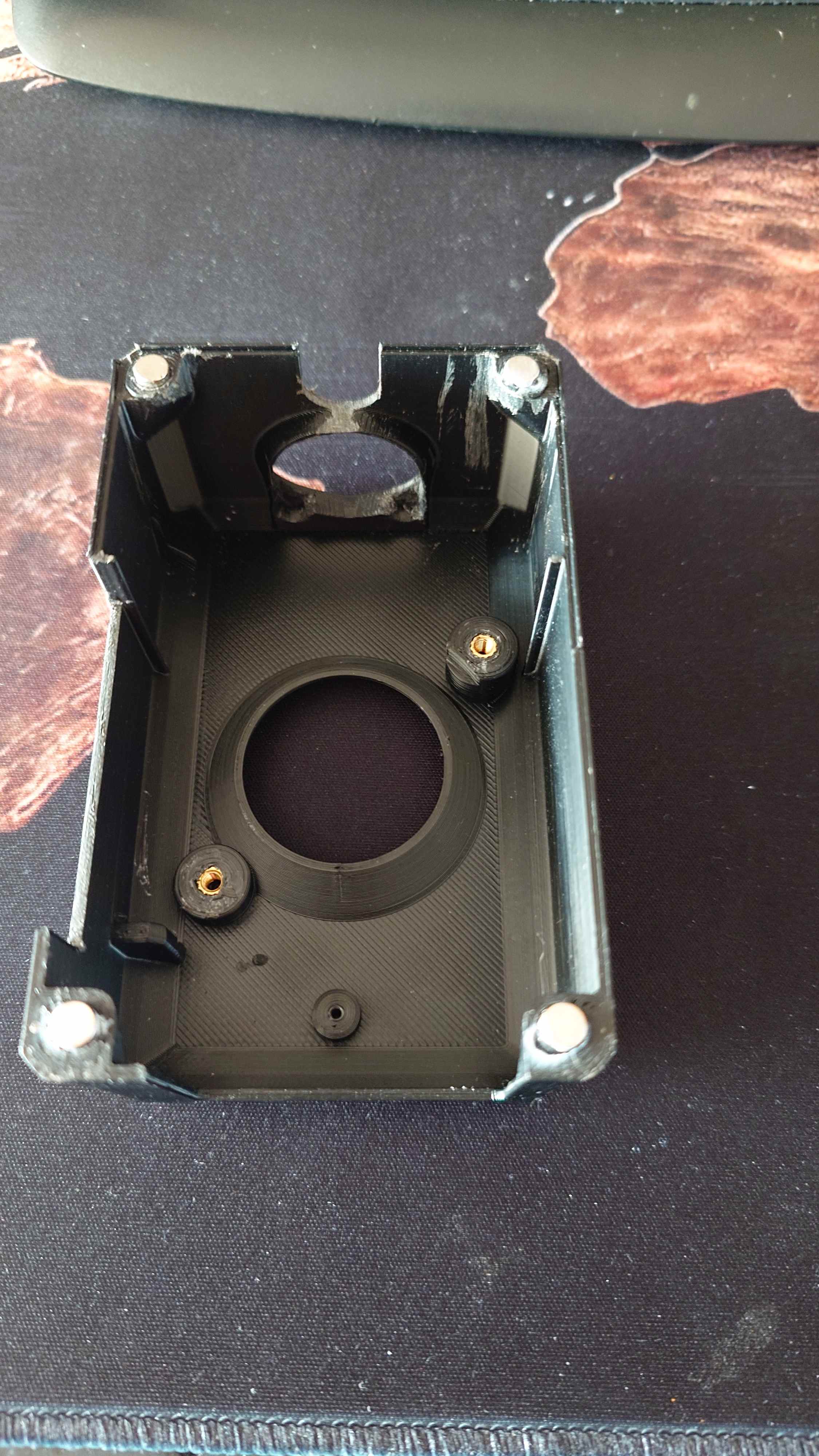

Có 2 phiên bản, một phiên bản dùng cho ren cấy nhiệt (heat insert), phiên bản còn lại không yêu cầu ren cấy nhiệt, vì bu lông M3 chỉ cần bám vào nhựa. Hãy lưu ý rằng với phiên bản không dùng ren cấy nhiệt này, bạn không thể siết quá chặt ốc đâu!!

File .Step đã được đính kèm, để bạn có thể tự chỉnh sửa.

Phần cứng cần có:

  • 2x ren cấy nhiệt M3 x 4.5 x 4.5
  • 1x đầu mũ 16mm M3
  • 1x đầu phẳng không có mũ hoặc đầu mũ được mài phẳng (nó có thể chạm vào bu lông trên bộ đùn) M3 x 20mm
  • 4x nam châm neodymium dày 5mm x 3mm. Nếu bạn dùng nam châm dày 4mm, bạn có thể dùng ốc đầu mũ mà không cần phải mài phẳng nó!

Nếu bạn muốn ủng hộ công việc của tôi, cứ tự nhiên mua cho tôi một ly cà phê :)

https://buymeacoffee.com/3dmadmesh
