Máy Đan Vòng (CSM)

Tệp OpenSCAD này mô tả phiên bản máy đan vòng của tôi. Đây là một thiết kế nguyên bản, nhưng một số chi tiết và ý tưởng được lấy từ nhiều nguồn khác nhau. Người dùng RoundandRound (https://www.thingiverse.com/RoundandRound) đã rất vui lòng tạo một hướng dẫn lắp ráp, có thể tìm thấy trong phần tệp.

Tiêu chí thiết kế:

• Hai chiều (để đan gót và mũi giày);
• Bộ phận chuyển động tối thiểu;
• Ma sát thấp;
• Tiếp xúc tối thiểu của sợi với các bộ phận in (không bị kẹt);
• Đánh bóng tối thiểu;
• Chi phí thấp: ngân sách dưới 50 Euro

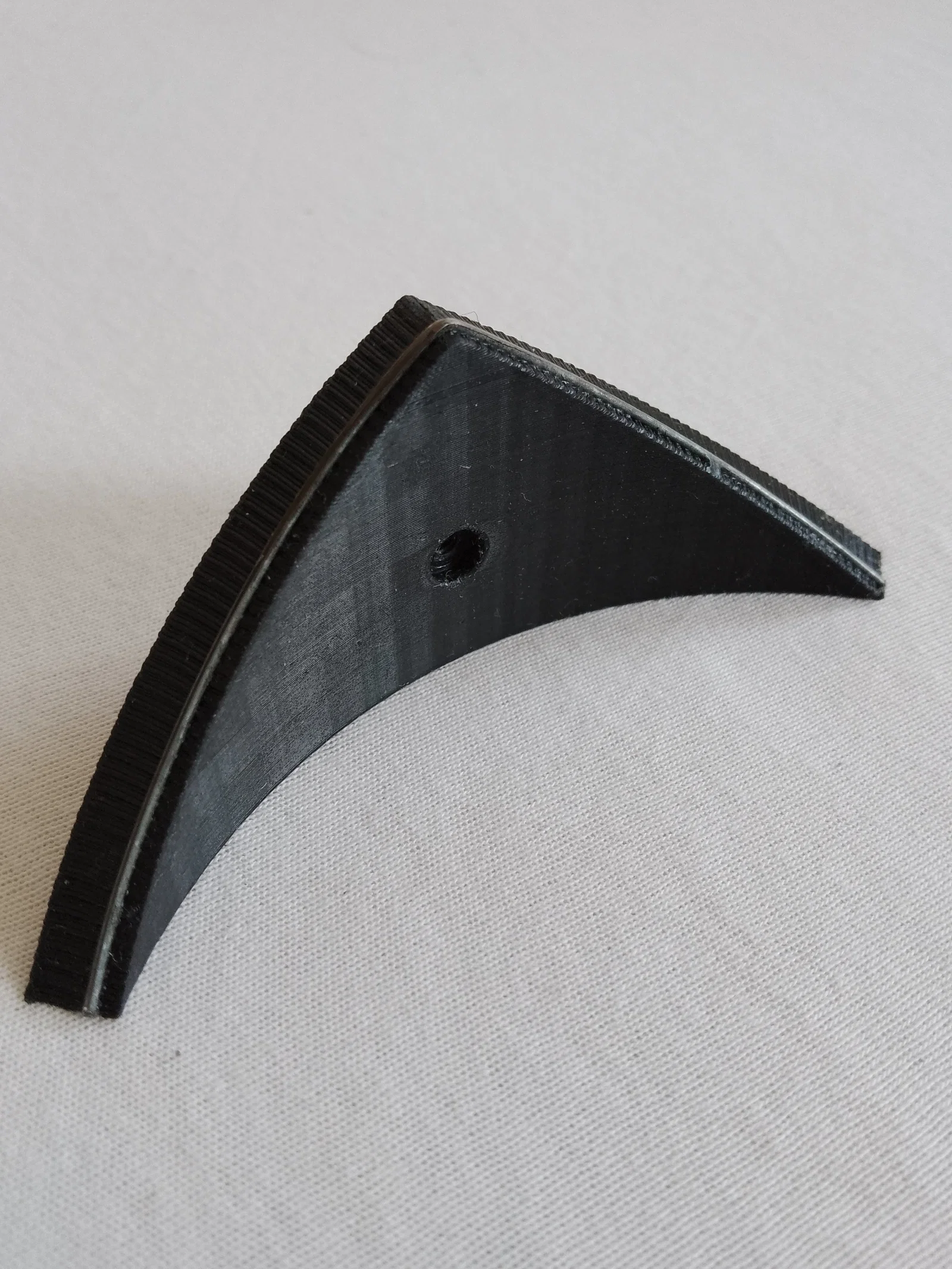

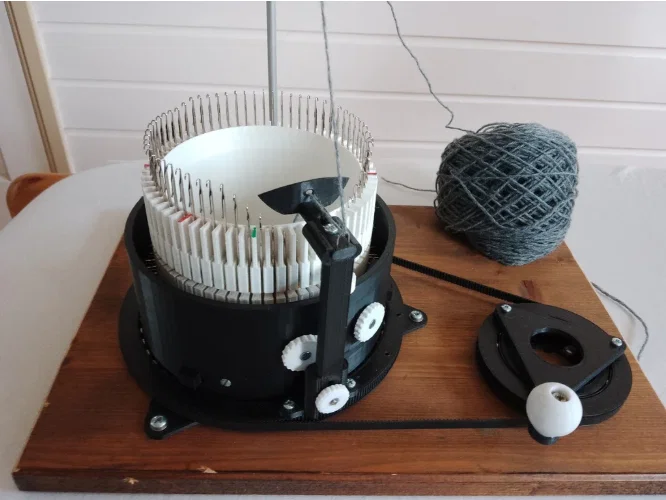

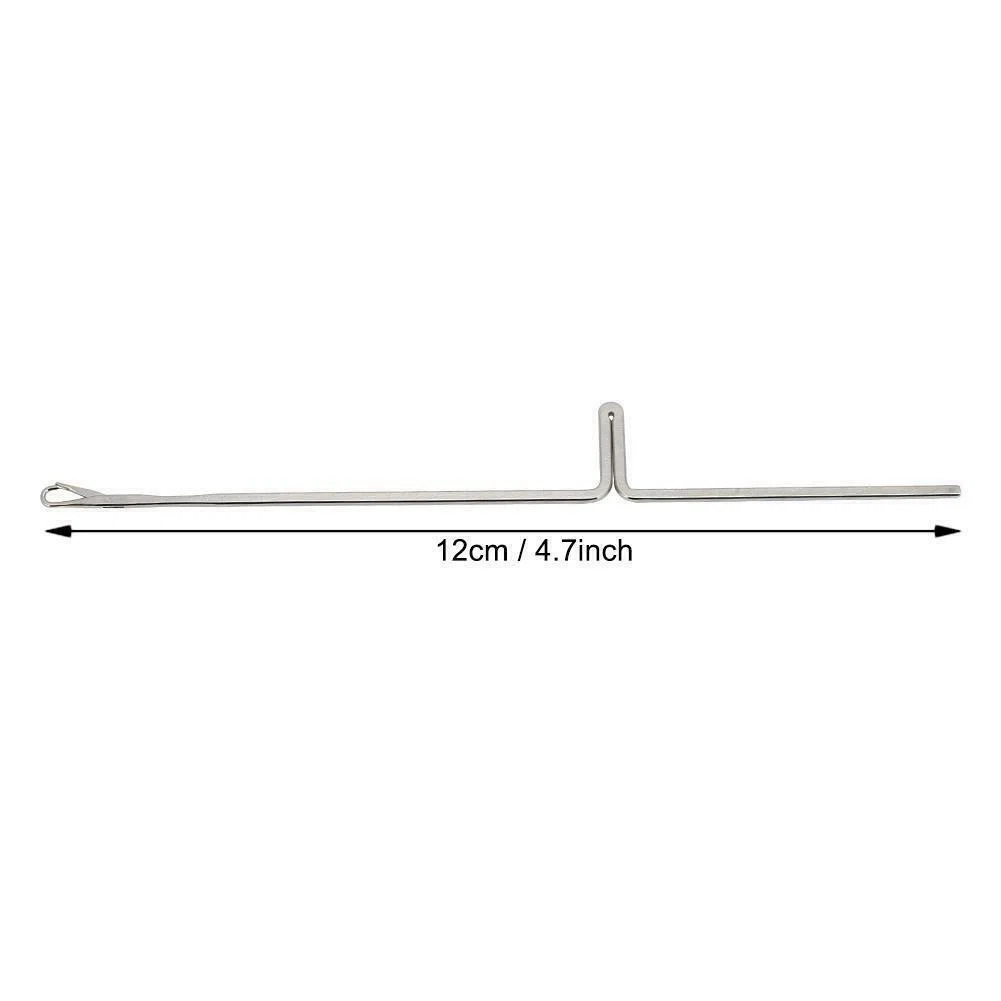

Máy được dẫn động bằng các puly đặt cạnh nhau với dây đai răng 2GT để giảm ma sát. Máy cũng chạy trên ba vòng bi, sử dụng bi thép 4,5mm làm bi. Có 2 cam đẩy lên, để kim ở vị trí bình thường. Chúng có thể được đẩy xuống để bảo trì; ví dụ: để nhặt các mũi bị rơi. Điều này loại bỏ việc phải sử dụng "cần gạt" cơ học để đẩy kim lên. (Thông thường kim được đẩy lên (để làm sạch lẫy kim) ngay trước khi tạo mũi. Ở đây kim cũng được đẩy lên ngay sau khi tạo mũi. Điều này không tạo ra sự khác biệt cho việc đan, nó chỉ trông khác). Tất cả các cam đều có rãnh để dán dây kim loại mềm (1mm) làm bề mặt ổ trục cho kim. Tôi sử dụng dây thép mạ kẽm ủ thông thường. Điều này loại bỏ tiếp xúc giữa thép và nhựa, giúp giảm ma sát và mài mòn. Điều này cũng loại bỏ sự cần thiết phải đánh bóng cam (xem hình). Máy sử dụng kim KR830-KR850 đã cắt. Đây là những cái rẻ nhất tôi tìm thấy.

CẬP NHẬT: Tôi đã thương hại những người không tìm thấy ốc vít theo hệ mét và không rõ cách sử dụng OpenSCAD. Tôi đã bao gồm các phiên bản UNC của ba bộ phận sử dụng đai ốc. Chúng bây giờ nên chấp nhận đai ốc #4 UNC. Tôi chưa tự mình kiểm tra điều này. Hãy in bộ phận nhỏ nhất trước và xem nó có vừa không. Nếu bạn gặp sự cố, hãy cho tôi biết và tôi sẽ điều chỉnh thiết kế.

Để đáp lại mong muốn của người dùng, tôi đã bao gồm một số sửa đổi. Vui lòng bỏ qua những điều này nếu bạn không biết chúng là gì. Các tệp này được chỉ định tên người dùng. Tệp "main_base_elena71.stl" là đế giúp gắn các xi lanh jeepingJohnny. Tuy nhiên, kết quả của bạn có thể khác nhau vì tôi thấy các khe kim đó quá rộng, dẫn đến kẹt. guide_top_elena71.stl là một bộ dẫn sợi đã sửa đổi. Một sửa đổi khác nằm trong tệp mod_T5. Cái này vẫn đang thử nghiệm và cung cấp các bộ phận cho dây đai T5x10. Vui lòng sử dụng tệp thử nghiệm đi kèm để kiểm tra xem dây đai của bạn có khớp không. (cập nhật ngày 18-12-23)

Một phiên bản lớn cũng có sẵn: thing:6325127

Cũng bao gồm một phiên bản có thể tùy chỉnh trong CSMv4.zip, phiên bản này cũng được tối ưu hóa tốt hơn và do đó nhanh hơn nhiều. Nó có thể tạo ra các phiên bản có đường kính xi lanh từ 60 - 300 mm. Các bộ phận nó tạo ra (xi lanh = 120mm) tương thích phần lớn với phiên bản gốc, nhưng đừng mong đợi điều đó. Các điểm đính kèm được tăng từ 3 lên 6. Điều này chủ yếu dành cho các phiên bản lớn hơn, nhưng có thể được sử dụng làm dự phòng trong trường hợp hư hỏng đối với các máy nhỏ hơn. Xin cảm ơn Konchog và SavageRodent vì tất cả các gợi ý hữu ích. (cập nhật ngày 21-12-23 với một số tùy chọn đế cũng như kích thước và cấu hình dây đai răng.)

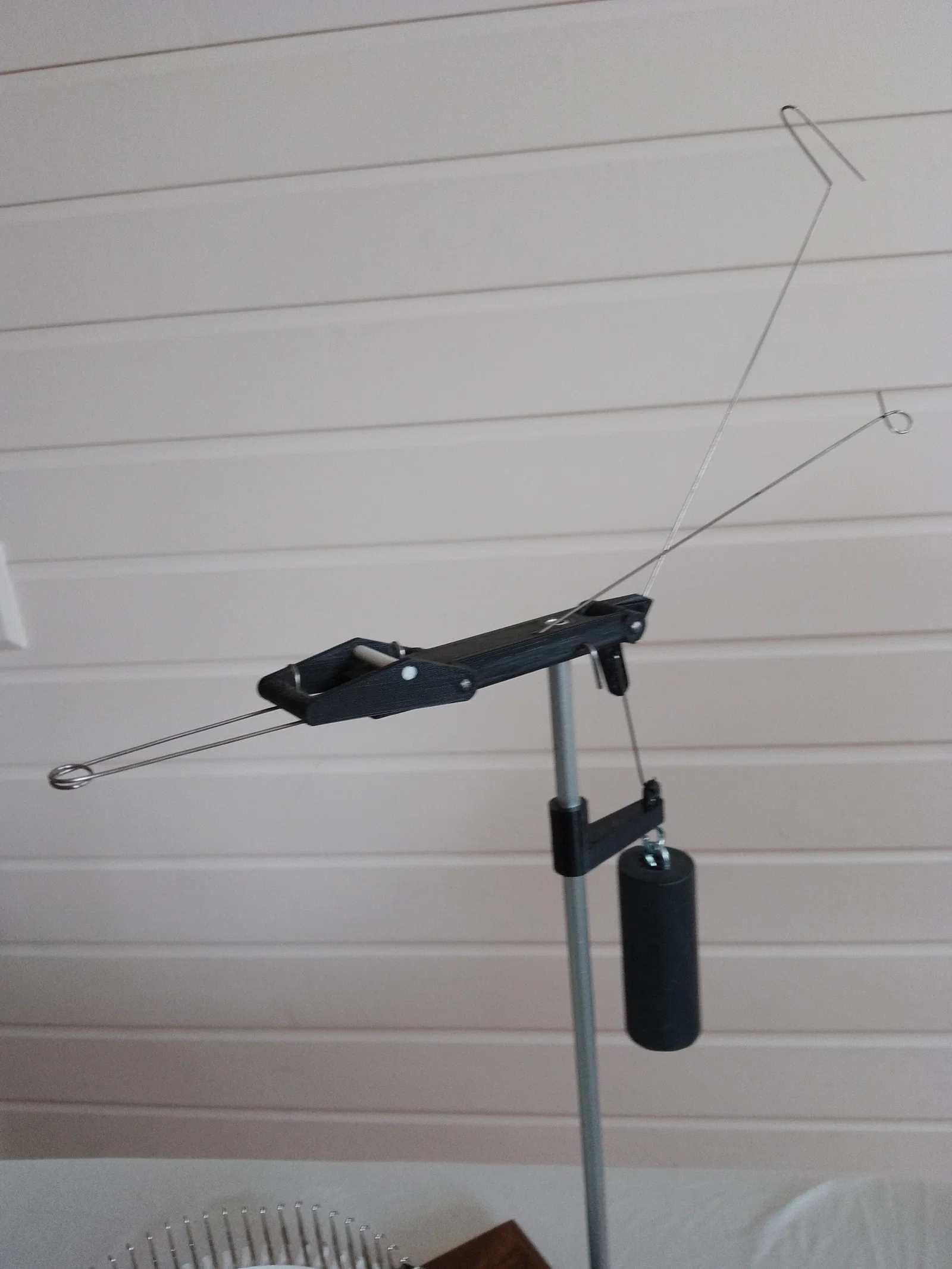

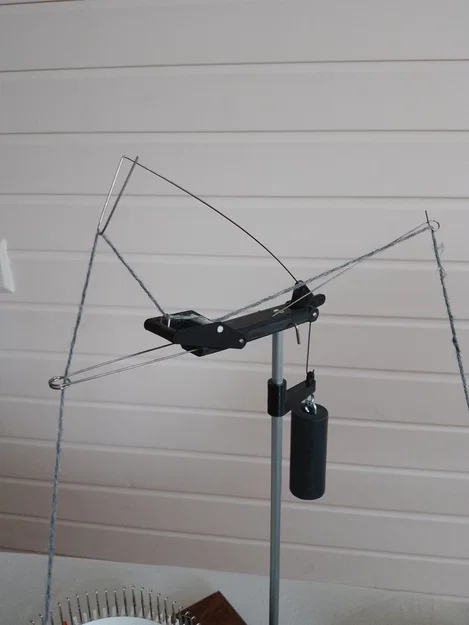

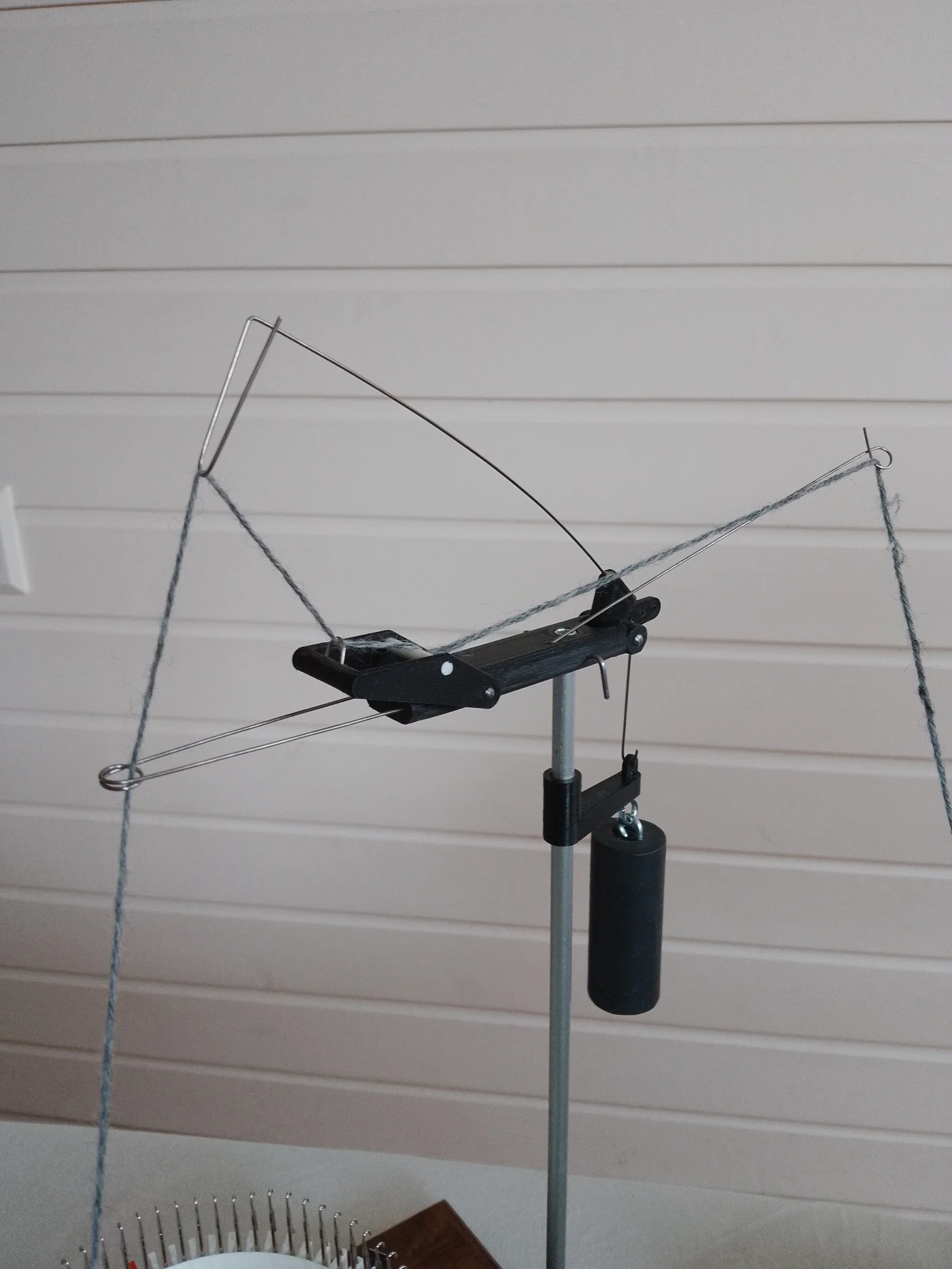

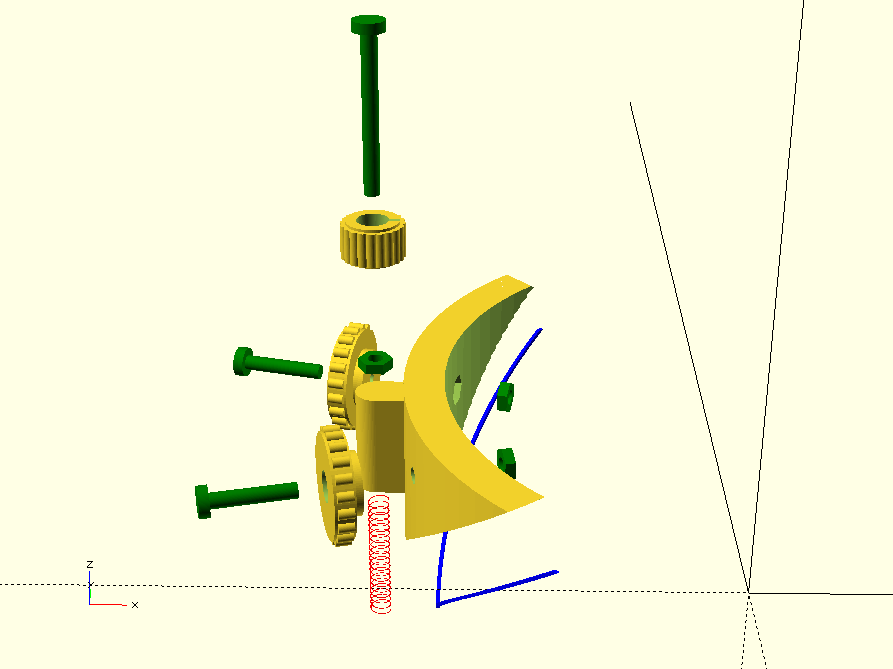

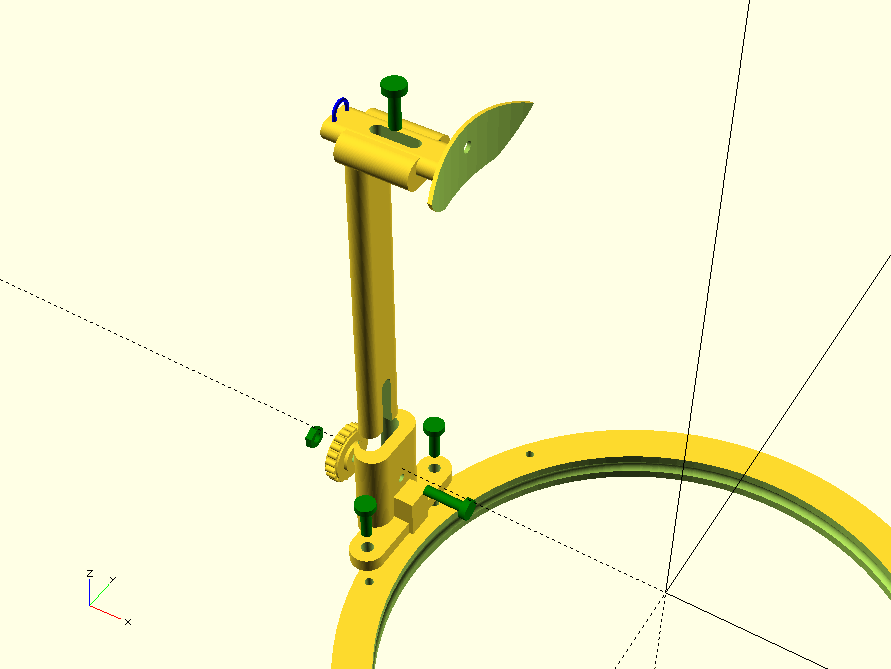

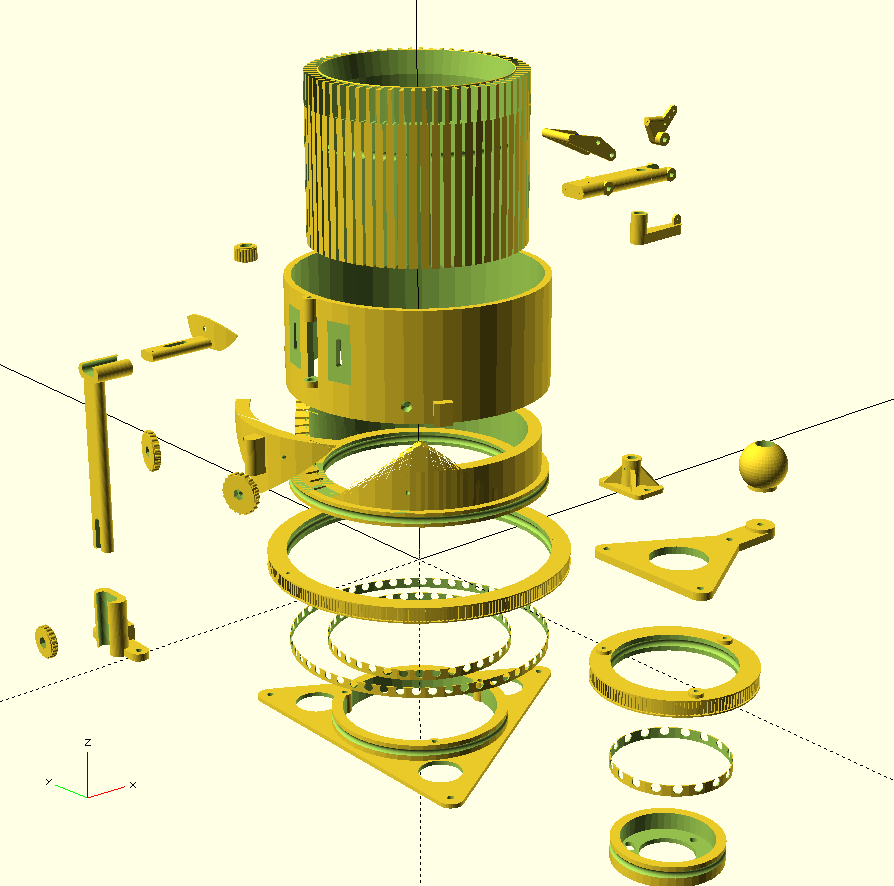

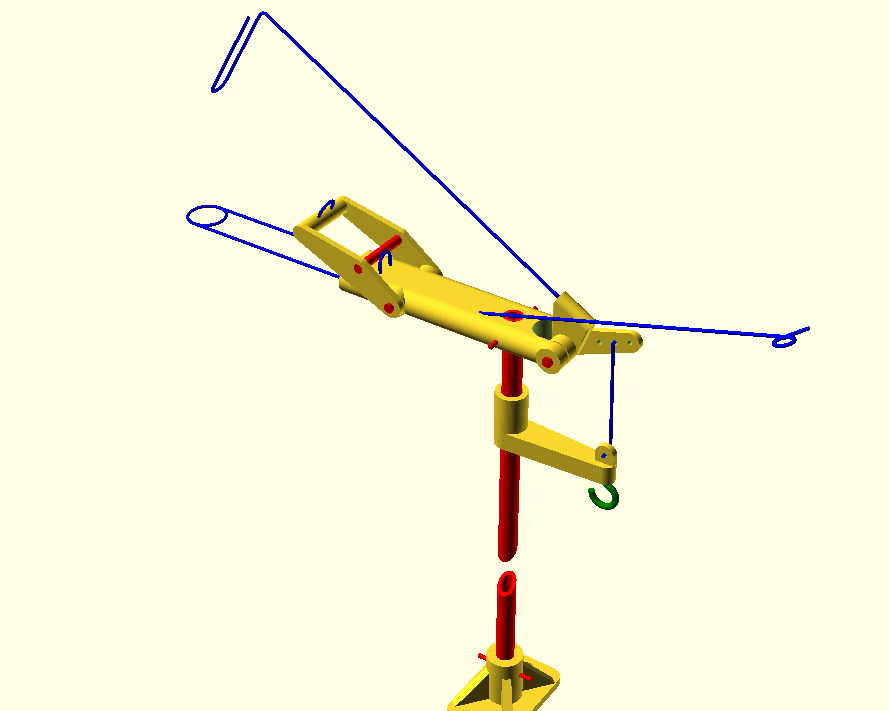

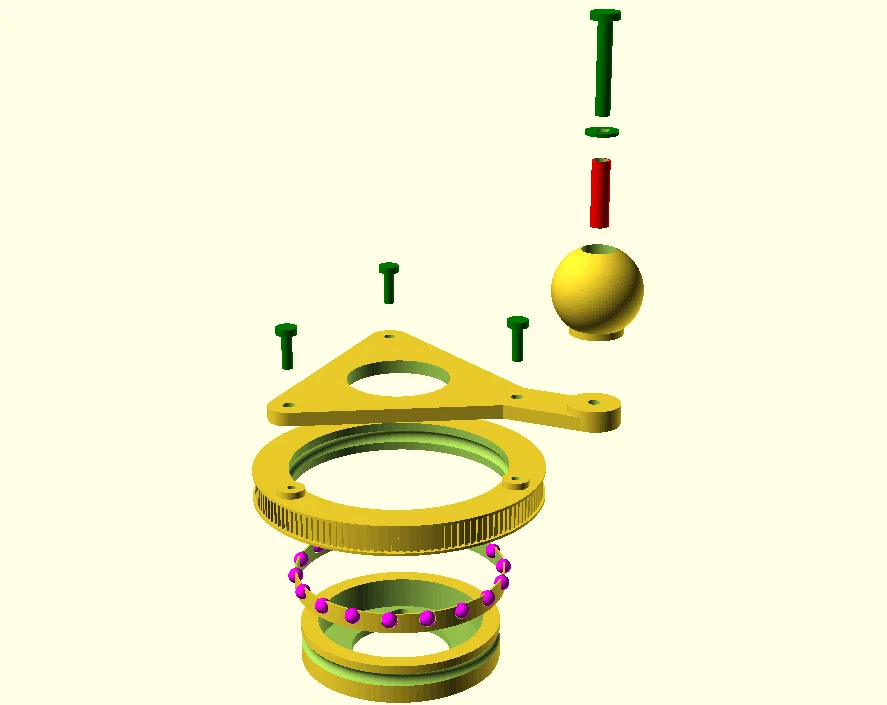

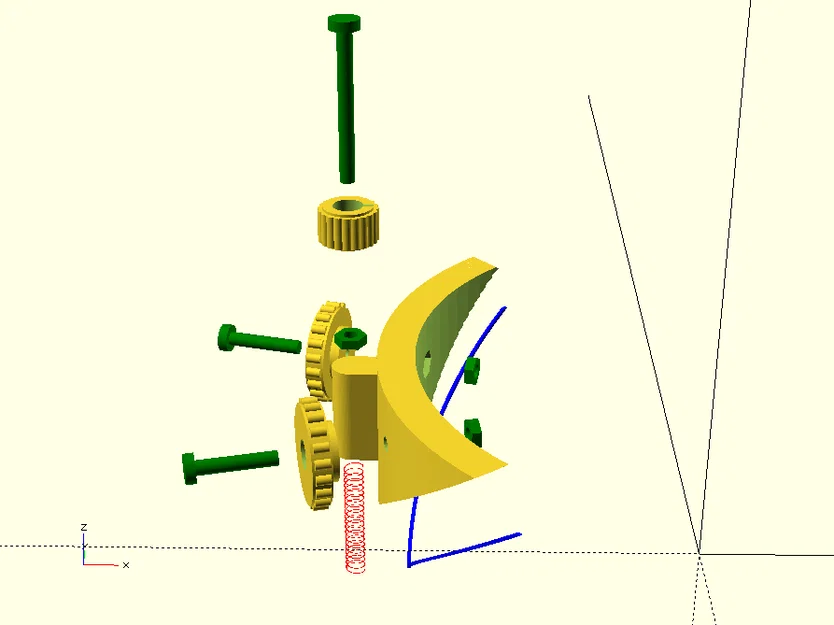

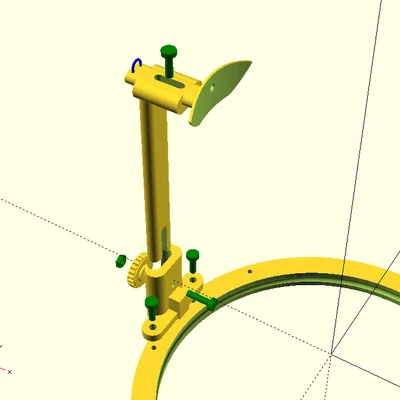

Màu sắc trong hình ảnh cho biết: Màu vàng -- các bộ phận in 3D Màu xanh dương -- các bộ phận bằng dây đàn piano Màu xanh lá cây -- phần cứng tiêu chuẩn (bu lông, đai ốc, v.v.) Màu đỏ -- các bộ phận khác cần chế tạo tối thiểu (trục, chốt, v.v.) Màu hồng tươi -- bi
