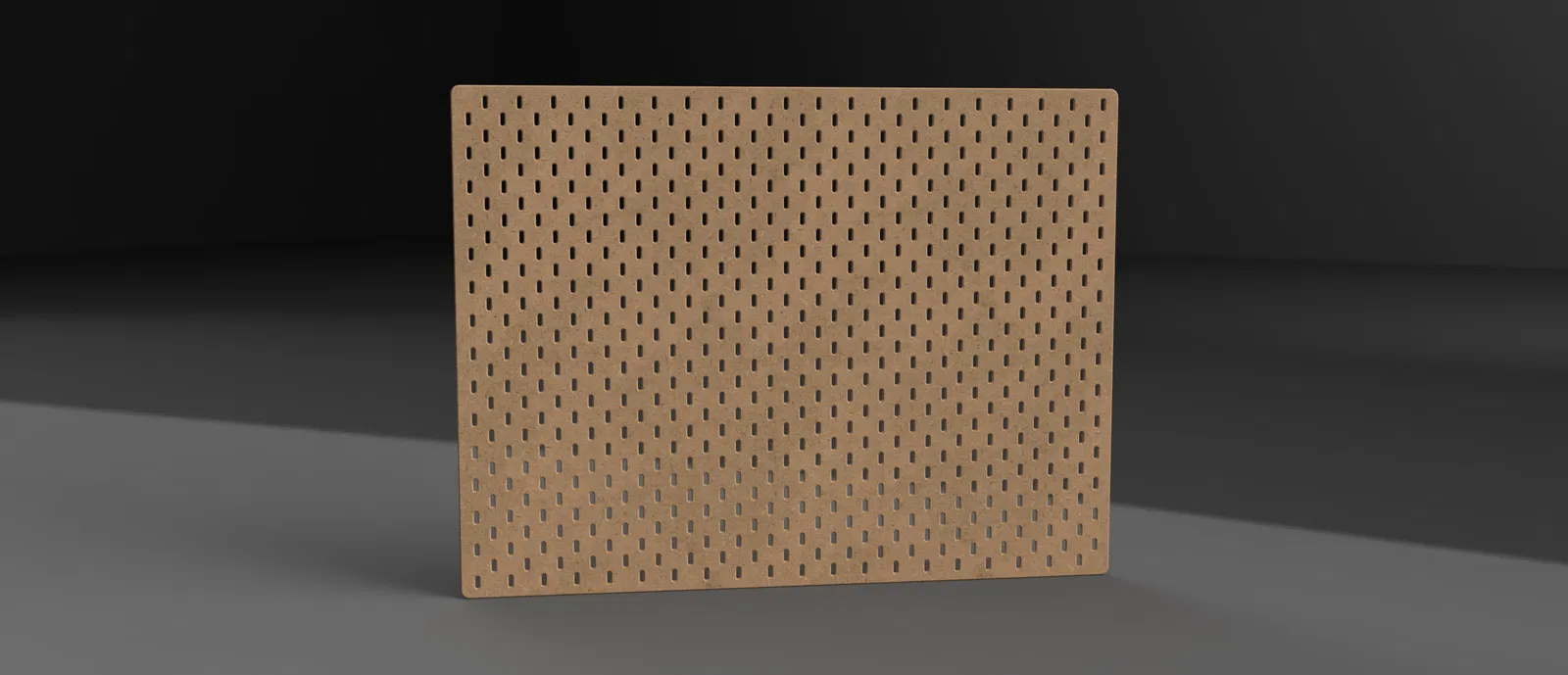

Trình tạo Bảng SKADIS Tham số

Tôi có xem vài mẫu trên đây về bảng pegboard SKADIS in được và tôi rất thích ý tưởng này. Tuy nhiên, nhiều mẫu có kích thước sai cho máy in của tôi hoặc mục đích sử dụng. Tôi đã quyết định tạo một tệp có thể tùy chỉnh dễ dàng để tạo bất kỳ kích thước SKADIS nào bạn cần. Bạn cũng có thể xuất đường viền dưới dạng DXF để cắt laser và gia công CNC bằng bản phác thảo “Exportable DXF”.

Phiên bản OnShape (Mới / Hiện tại)

Truy cập tại đây!

Tôi đã xây dựng lại trình tạo này từ đầu vào tháng 3 năm 2025 để sử dụng OnShape thay vì Fusion 360.

Điều này có nghĩa là bạn không cần cài đặt bất kỳ phần mềm nào để cấu hình hoặc thay đổi kích thước mô hình. Nó vẫn là mã nguồn mở và bạn có thể sửa đổi nó bằng OnShape, mà bạn có thể sử dụng miễn phí. Tôi cũng thích OnShape hơn Fusion 360 nhiều.

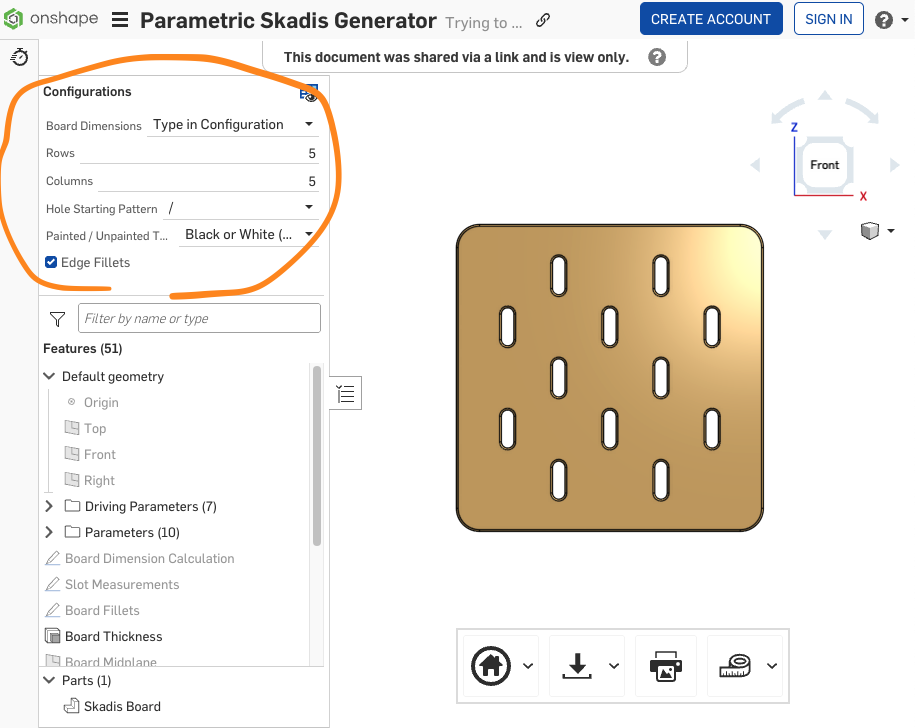

Mọi thứ bạn cần để sửa đổi mô hình đều nằm ở trên cùng bên trái đây.

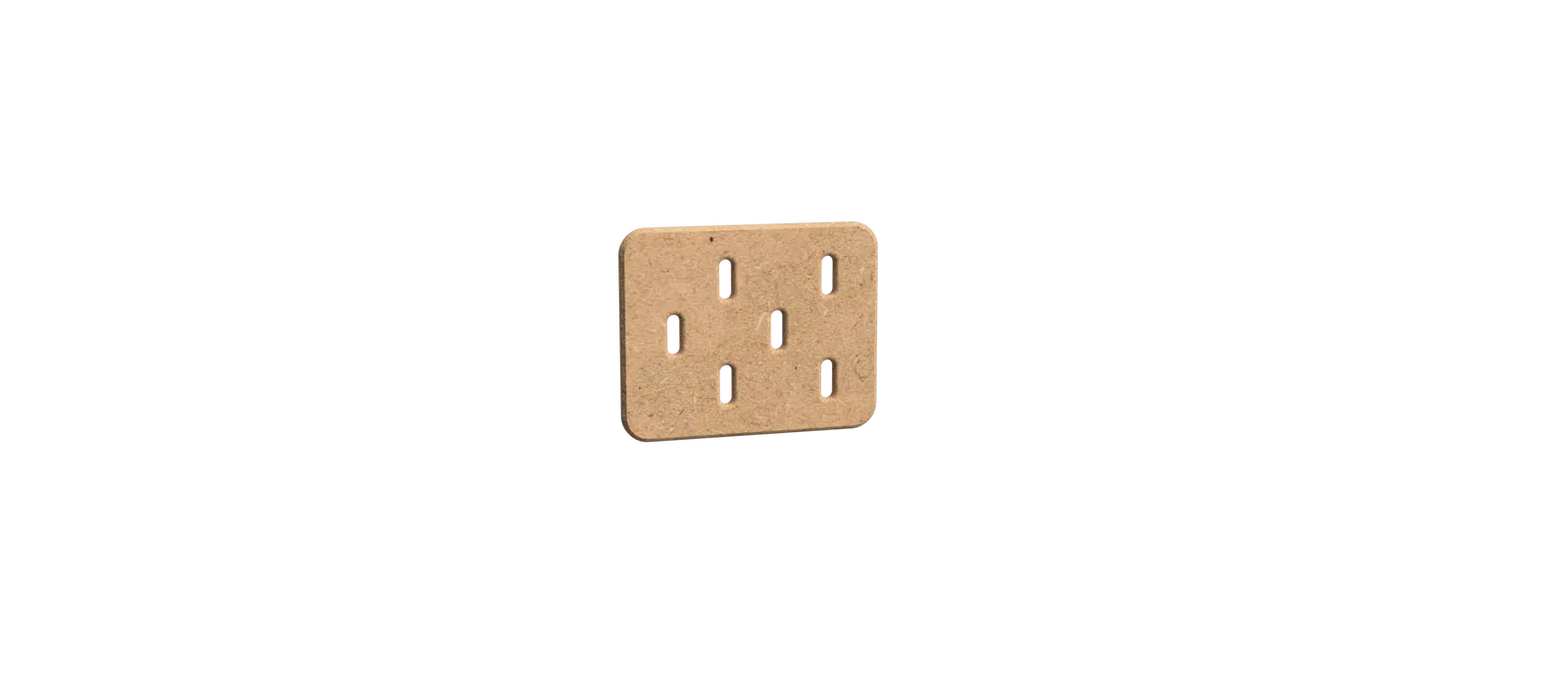

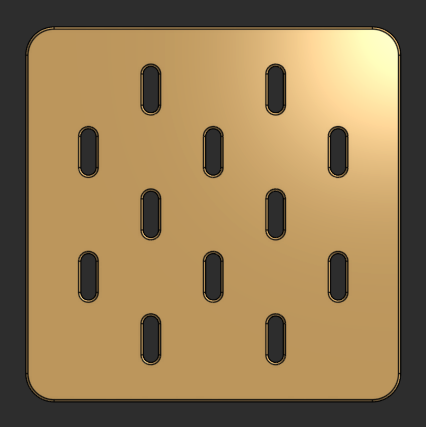

Và bây giờ tôi đã làm lại nó trong OnShape, bạn có thể thay đổi kiểu lỗ bắt đầu!

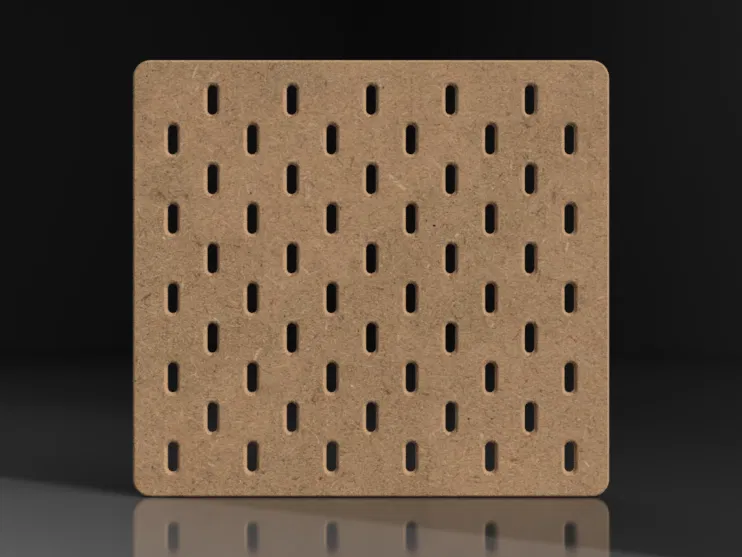

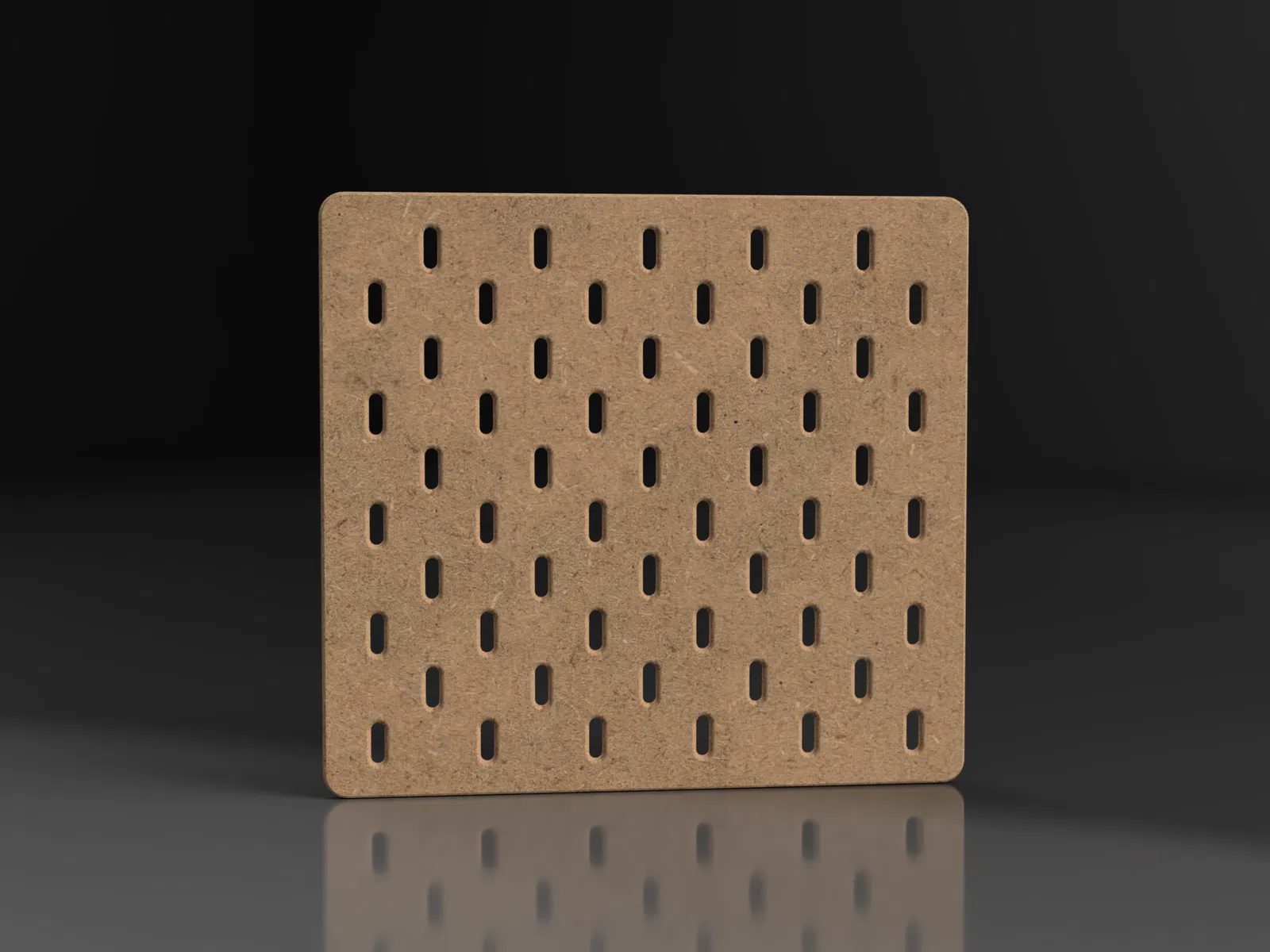

Ví dụ:

Bạn cũng có thể dễ dàng phối lại mô hình này trong OnShape bằng cách dẫn xuất nó trong một tài liệu mới hoặc xây dựng trực tiếp vào một studio bộ phận mới. Nó có một số Mate Connectors hữu ích để căn chỉnh chính xác nó vào vị trí bạn cần trong tài liệu của bạn.

Phiên bản Fusion 360 (Cũ)

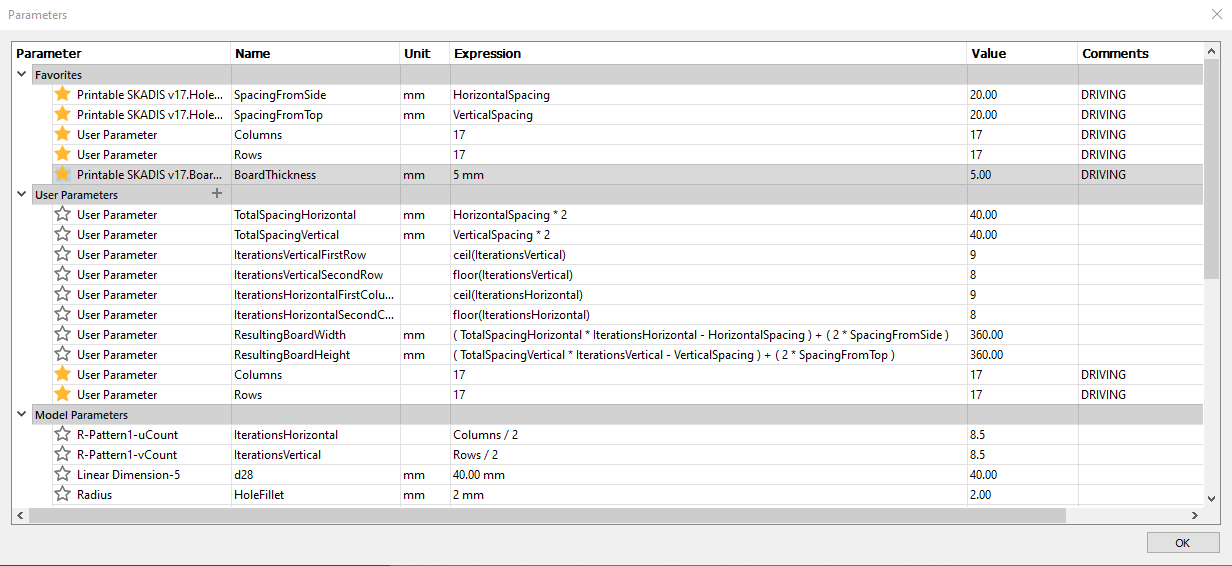

Mọi thứ bạn cần để chỉnh sửa đều tồn tại trong menu Parameters.

Các mục “đã đánh dấu” là các kích thước chính:

• Columns (Số cột)
• Rows (Số hàng)
• SpacingFromSide (Khoảng cách từ cạnh)
• SpacingFromTop (Khoảng cách từ trên)
• BoardThickness (Độ dày bảng)

Các biến còn lại như độ dày, khoảng cách và kích thước fillet cũng được đặt tên và có thể chỉnh sửa.

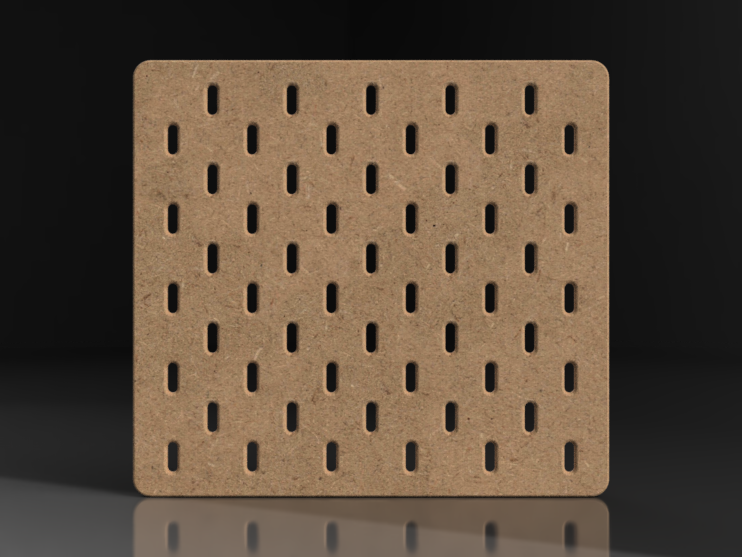

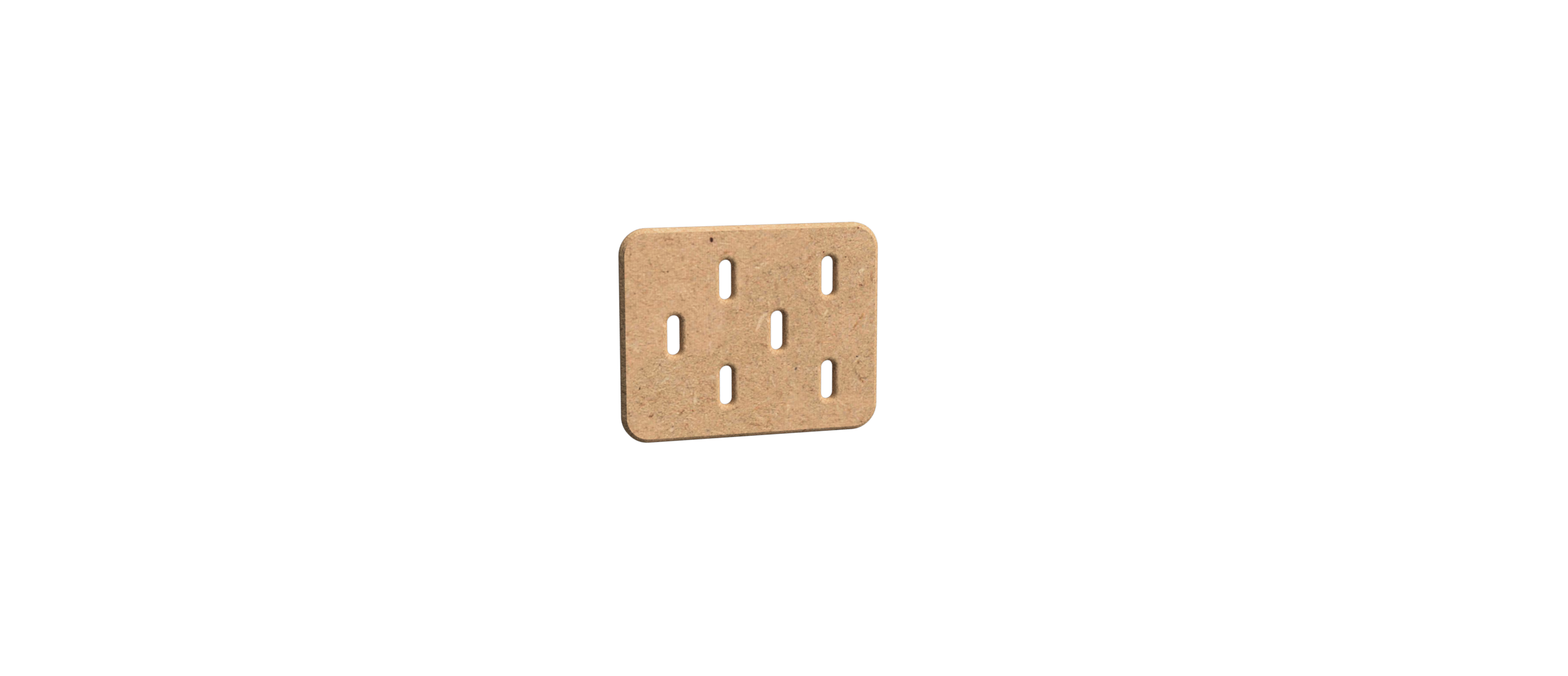

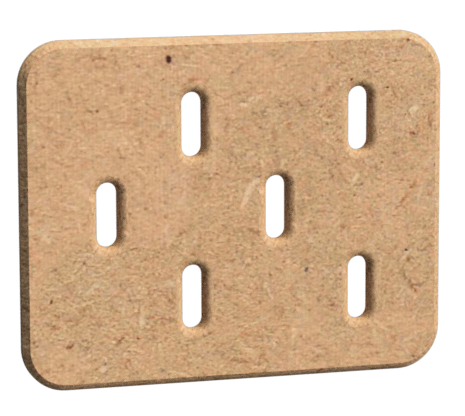

Tệp cũng hỗ trợ số hàng/cột không đều!

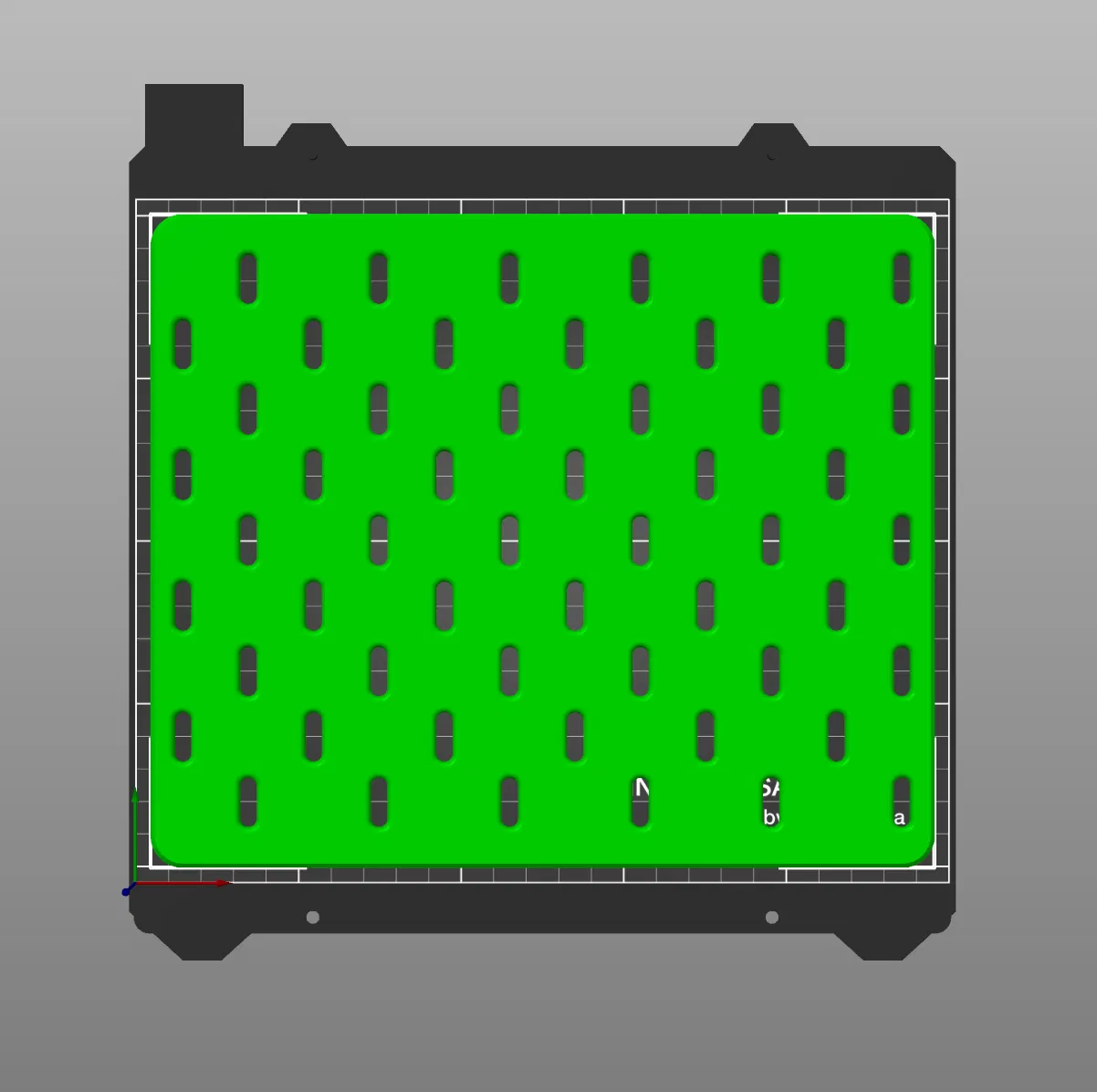

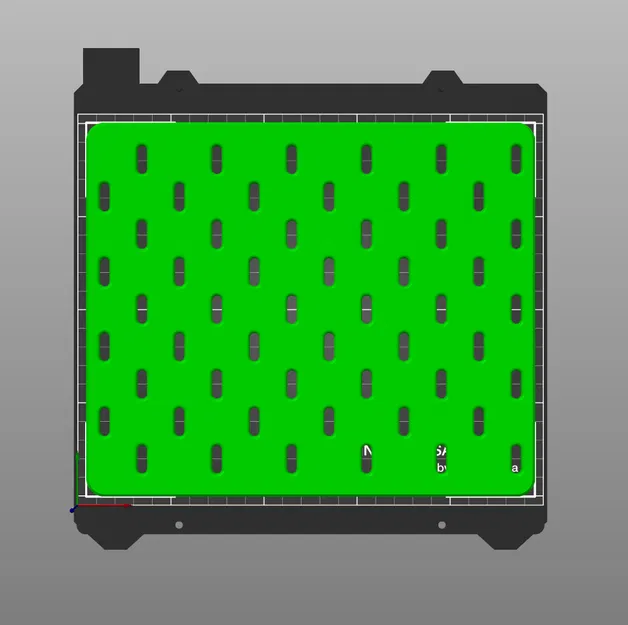

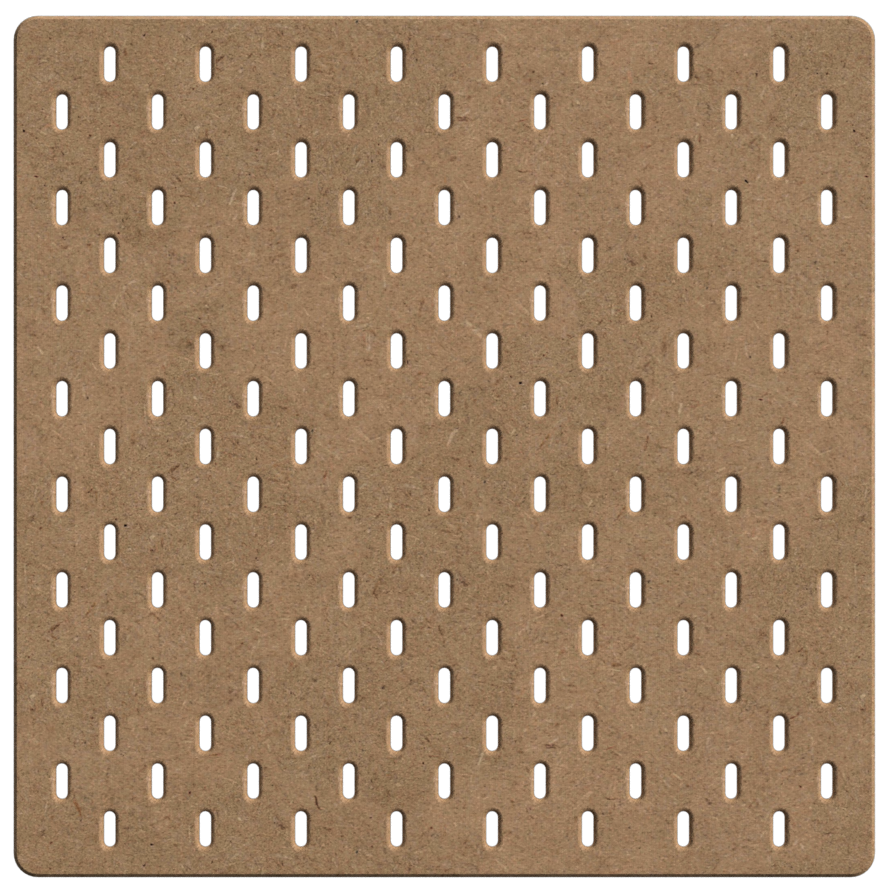

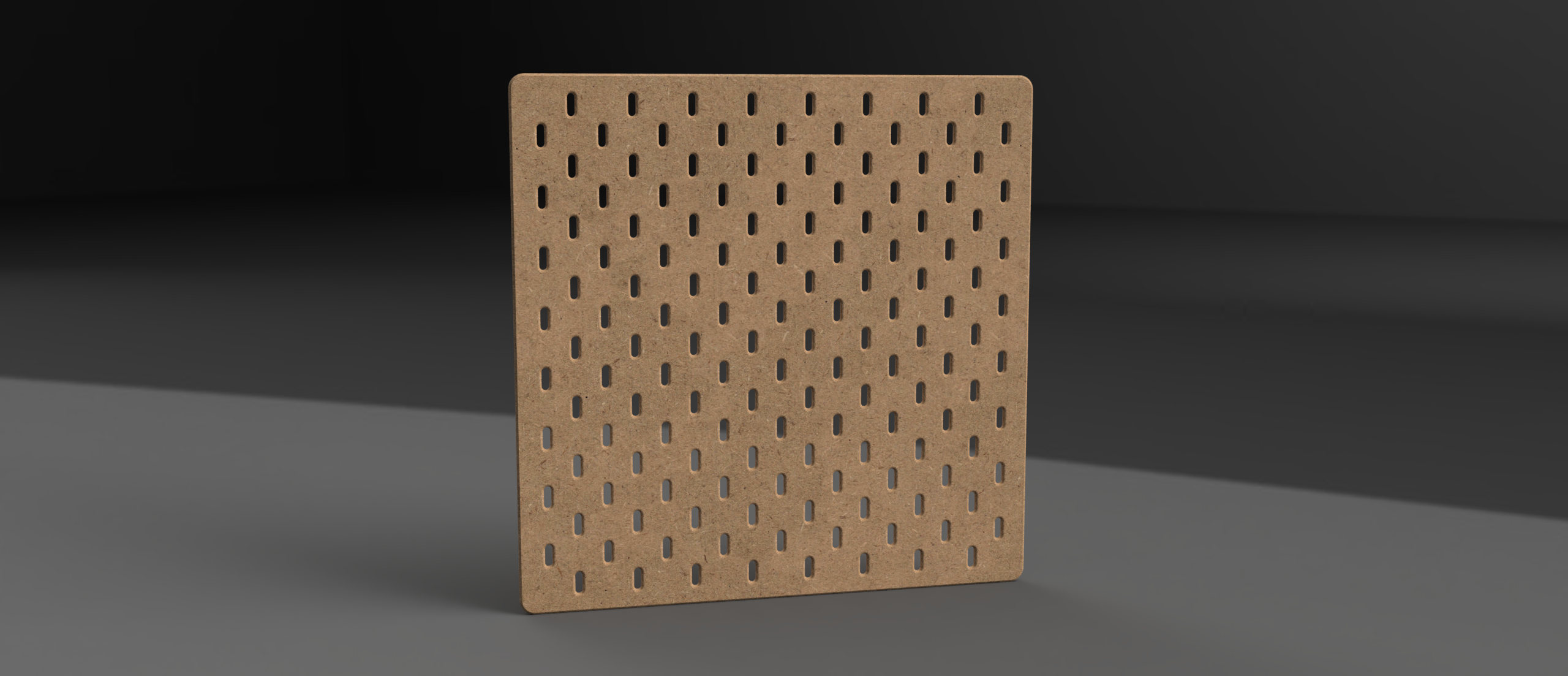

Đây là ví dụ về một bảng có 17 cột x 17 hàng. Kích thước hoàn hảo để in trên Prusa XL!

Nếu bạn thấy cái này hữu ích, vui lòng cân nhắc gửi một khoản tiền ủng hộ! (Sử dụng nút đồng xu ở trên)

Cập nhật V29 (Ngày 21 tháng 9 năm 2022):

Tôi đã làm lại tệp và thêm một vài thứ:

• Bảng skadis giờ đây nằm trong một thành phần riêng biệt để dễ dàng phối lại hơn
• Tôi đã vát cạnh ngoài để làm cho nó thân thiện hơn một chút
• Tôi đã đặt tên cho một số bước để dễ dàng phân tích hơn
• Bây giờ có một bản phác thảo có tên “Exportable DXF” để cắt laser và gia công CNC.

Cập nhật V32 (Ngày 23 tháng 9 năm 2022):

Tôi đã làm một số công việc trong tệp để dọn dẹp một số bước và làm cho việc đo lường chính xác hơn.

• Tôi đã đặt gốc tọa độ vào giữa bảng, không phải góc trên cùng bên trái. Điều này cũng loại bỏ một bản phác thảo không cần thiết khỏi tệp. (không còn bản phác thảo tìm tâm nữa)
• Bán kính fillet cho các góc đã được đặt tên và giờ đây phản ánh bán kính 9mm của bảng skadis sản xuất của IKEA thay vì bán kính 10mm của phiên bản trước.

Cập nhật V35 (Ngày 5 tháng 12 năm 2022):

• Sửa một bản phác thảo hơi khó chịu (Rounded Outer Edge - Vát cạnh ngoài)
• Hiển thị kích thước bên ngoài theo mặc định

Làm lại bằng OnShape (Ngày 19 tháng 3 năm 2025):

• Vì OnShape là một giải pháp tốt hơn, tôi đã xây dựng lại cái này trong OnShape từ đầu.
• Không cần cài đặt.
