Kèn Trumpet LtDan, Fancy Hơn Chút ;-)

Đây là bản chỉnh sửa từ kèn trumpet có thể in được của LtDan, với một vài sửa đổi.

Tôi đã làm lại phần đỉnh của các van để chúng có nắp vặn, bản thân các nắp này được thiết kế để in thành hai phần (màu vàng đồng/vàng kim và màu trắng), để bạn có thể có được vẻ ngoài của vật liệu được khảm vào nút/đỉnh.

Điều này cũng mang lại một sửa đổi nhỏ cho tấm đỉnh van để thu nhỏ các lỗ một chút, mặc dù tôi đã chọn sử dụng cái có lỗ lớn hơn.

Tôi cũng đã thêm hai ngàm snap-on để kéo ống dẫn và ống chuông lại gần cụm van để chúng không có nguy cơ bị gãy do uốn quá nhiều.

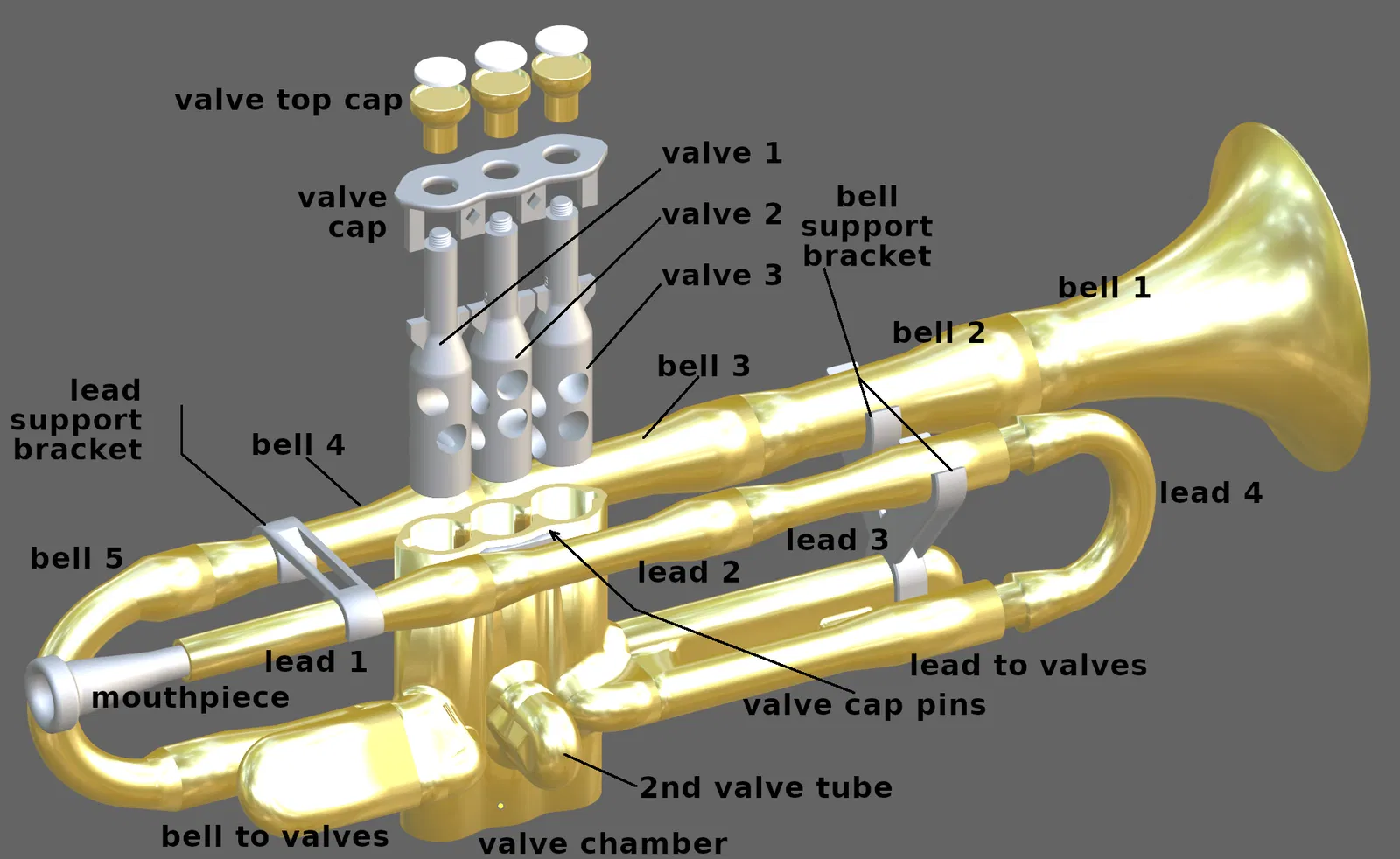

Ngoài các tệp tôi đã sửa đổi, phần còn lại các tệp gốc của LtDan đều có trong dự án này. Theo đó, nếu bạn muốn, bạn có thể chỉ cần in các van thay thế, đỉnh van, nắp thân van và các ngàm hỗ trợ, và sử dụng chúng như các bộ phận thay thế trực tiếp cho các bộ phận gốc. Nếu một tệp có phần mở rộng viết hoa “STL”, đó là một trong những tệp gốc, những tệp có phần mở rộng viết thường “stl” là những thay đổi của tôi.

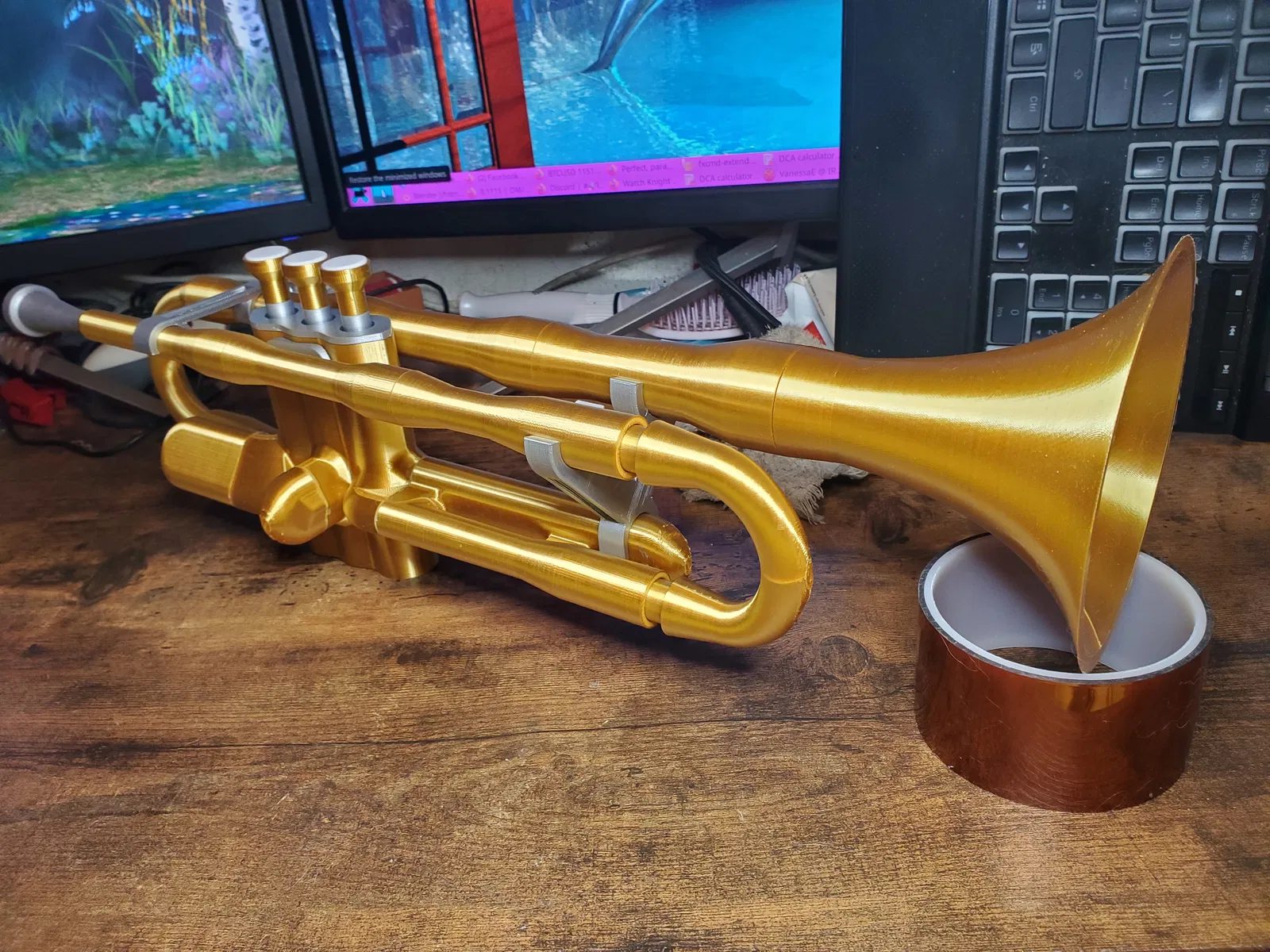

Thật tiếc, dù bản in của tôi trông đẹp như thế nào, tôi không thể nói rằng nó chơi được hơn bản gốc, nhưng không sao đâu, tôi cũng không biết chơi kèn trumpet, tôi chỉ làm cái này cho mục đích trang trí/tạo điểm nhấn thôi.

Hướng dẫn in

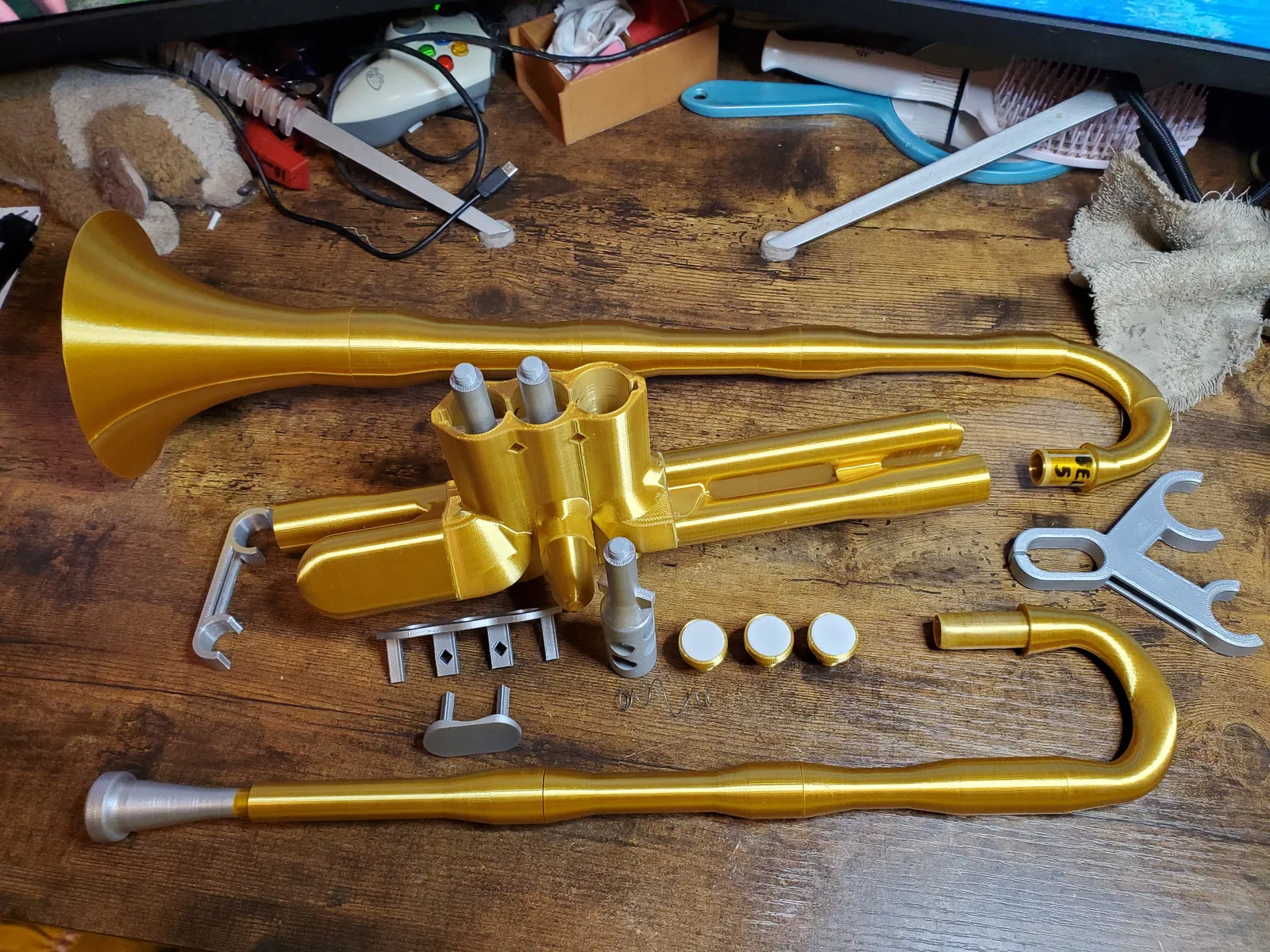

Chỉ cần in một bản của mỗi tệp stl (có hoặc không có hỗ trợ, tùy theo nhu cầu của bạn) và lắp ráp chúng lại với nhau, bạn có thể sử dụng 0.2 mm cho mọi thứ.

Trên bộ phận chốt van, tôi thực sự khuyên bạn nên sử dụng một trong những sợi filament có độ bám dính giữa các lớp thực sự chắc chắn (và sơn các bề mặt bên ngoài nếu cần), nếu không các chốt có thể bị gãy bên trong khoang van trong quá trình lắp ráp/tháo rời.

Bạn hầu như chắc chắn sẽ phải chà nhám một chút trên các bề mặt tiếp xúc khác nhau giữa các bộ phận chuông và giữa các bộ phận dẫn, cũng như trên van và bên trong thân van. Tôi khuyên bạn nên chà nhám nhẹ nhàng tất cả các đầu “lồi” của bộ phận dẫn và chuông, chỉ đủ để làm giảm các gờ của lớp in, sau đó thêm một lớp băng keo hoặc tương tự. Sau đó, chà nhám các bộ phận tương ứng “lõm” chỉ đến mức mỗi cặp bộ phận tạo ra một sự kết hợp vừa vặn, chắc chắn. Băng keo ở đó để giúp tạo ra một mối hàn kín khí.

Đặc biệt cẩn thận khi chà nhám các bề mặt tiếp xúc giữa thanh trượt chính và các bộ phận dẫn và thanh trượt thứ ba của nó, vì bạn sẽ muốn bộ phận đó có thể di chuyển vào và ra dễ dàng.

Sẽ không hại gì nếu tra dầu cho các van và thanh trượt chính sau khi chà nhám.

Hỗ trợ: có, ở một số chỗ – một số bộ phận có phiên bản có hỗ trợ tích hợp, nhưng bạn có thể thấy trình slicing của mình sẽ làm tốt hơn với các hỗ trợ tự động được tạo.

Tổng thời gian in: khoảng hai ngày.

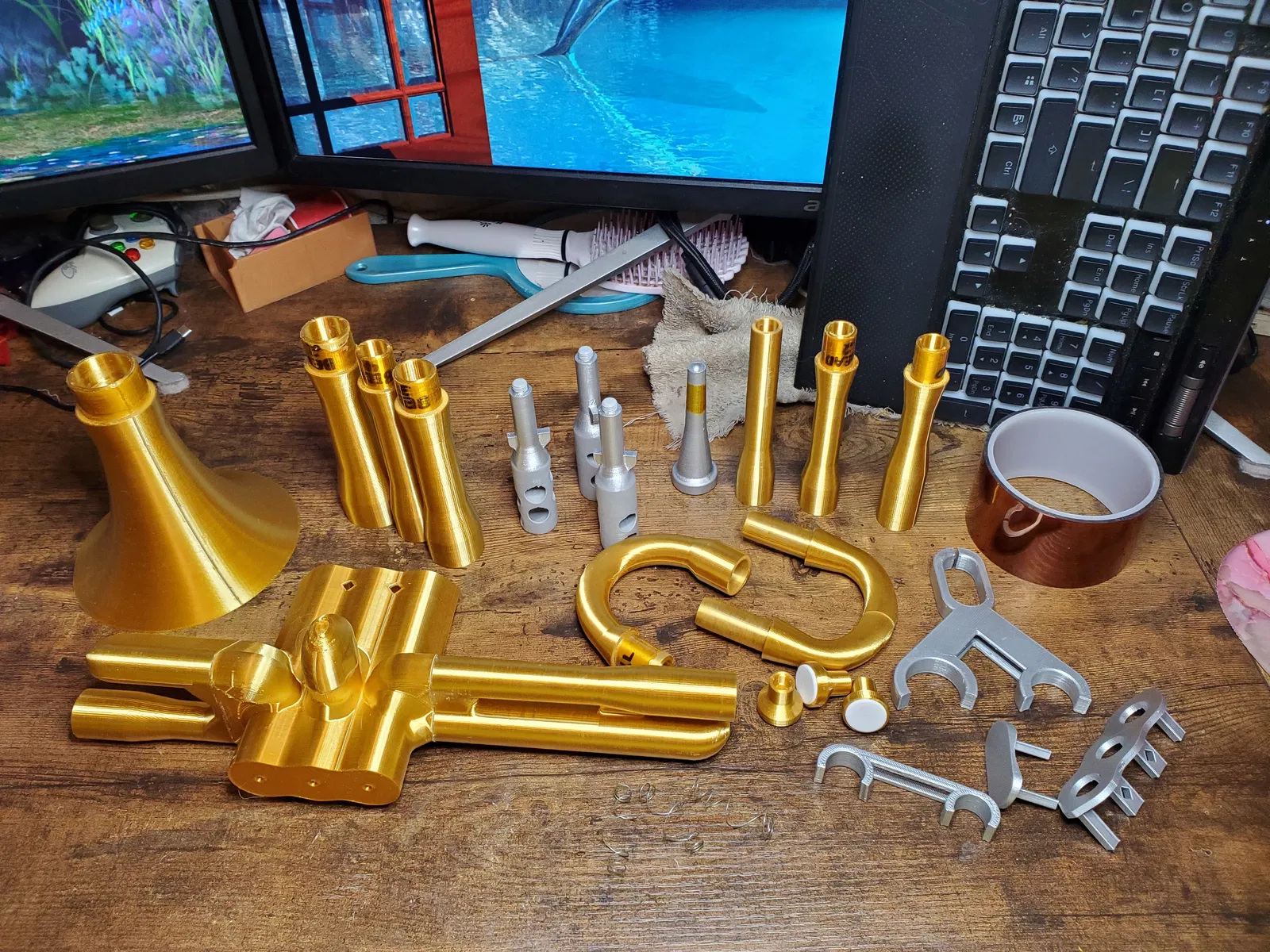

Filament đã sử dụng trong bản in của tôi:

• CC3D silky gold PLA
• Atomic light gray PETG
• Atomic bright white PLA

Tôi đã làm các bộ phận “bạc”/“chrome” bằng màu xám rồi sơn chúng bằng Rust-Oleum 2x-coverage metallic silver.

Cập nhật ngày 12-10-2025: Thiết kế lại hoàn toàn các van – chúng về cơ bản giống hệt bản gốc, nhưng được tạo bằng mô hình không phá hủy và bề mặt có độ phân giải cao hơn. Chủ yếu là để làm cho các ren trên đỉnh dễ dàng tùy chỉnh hơn (mà tôi đã làm, bằng cách kéo dài chúng ra một chút) và thêm một đường vát sạch đẹp ở đáy. Thiết kế lại nắp van một lần nữa để kéo dài phần đáy của chúng, bản của tôi không cho phép van đẩy vào hết cỡ (chuyện đó xảy ra thế nào vậy?), và tách các bộ phận màu trắng ra khỏi các bộ phận “vàng đồng”, chỉ cần dán chúng vào. Thiết kế lại ngàm của chuông để nó khớp bằng lực ma sát lên phần thứ ba của ống dẫn (phần to hơn của bộ phận “dẫn đến van”) và gắn chặt vào cả chuông và đầu trước của ống dẫn, làm cho mọi thứ cứng cáp hơn nhiều.
