KHỚP NỐI ỐNG GIÓ (Phần 1) - Cặp nối ống gió hút bụi MXG_3

Nếu bạn thích những gì tôi làm ở đây, hãy ghé thăm nhóm Facebook (tiếng Đức) của tôi.

Dụng cụ & Phụ kiện Grow 3D - .stl miễn phí

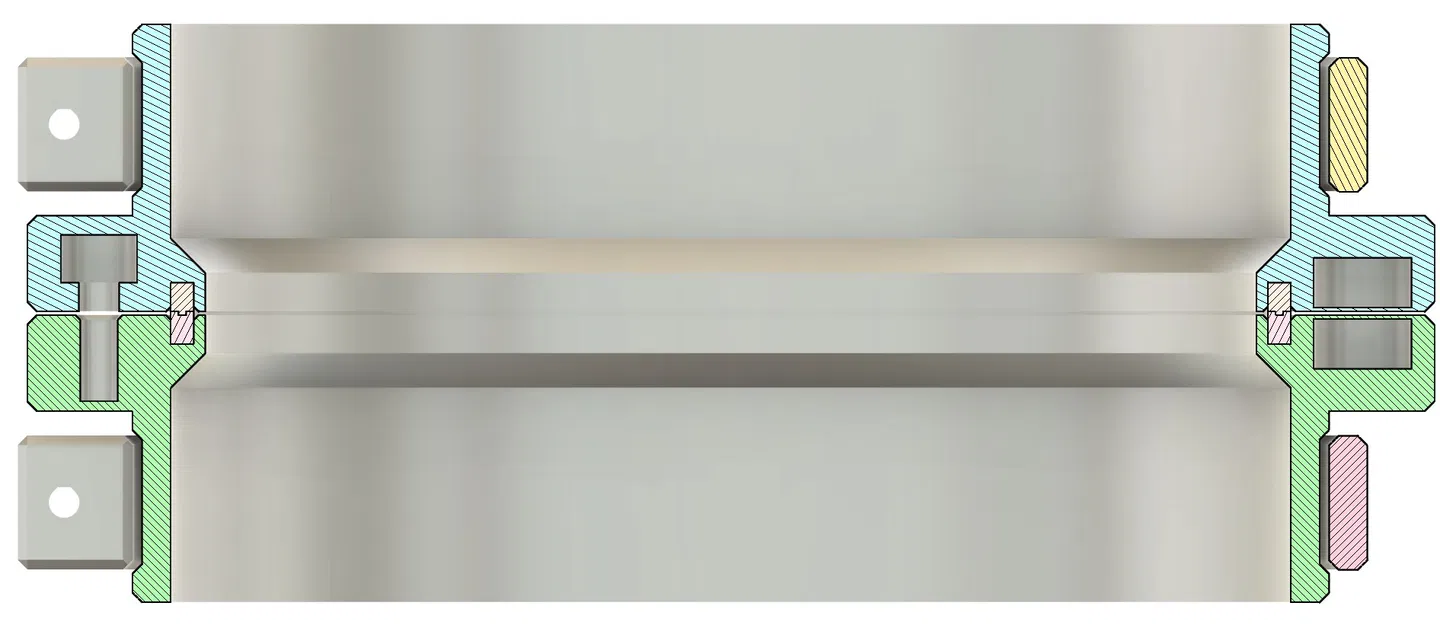

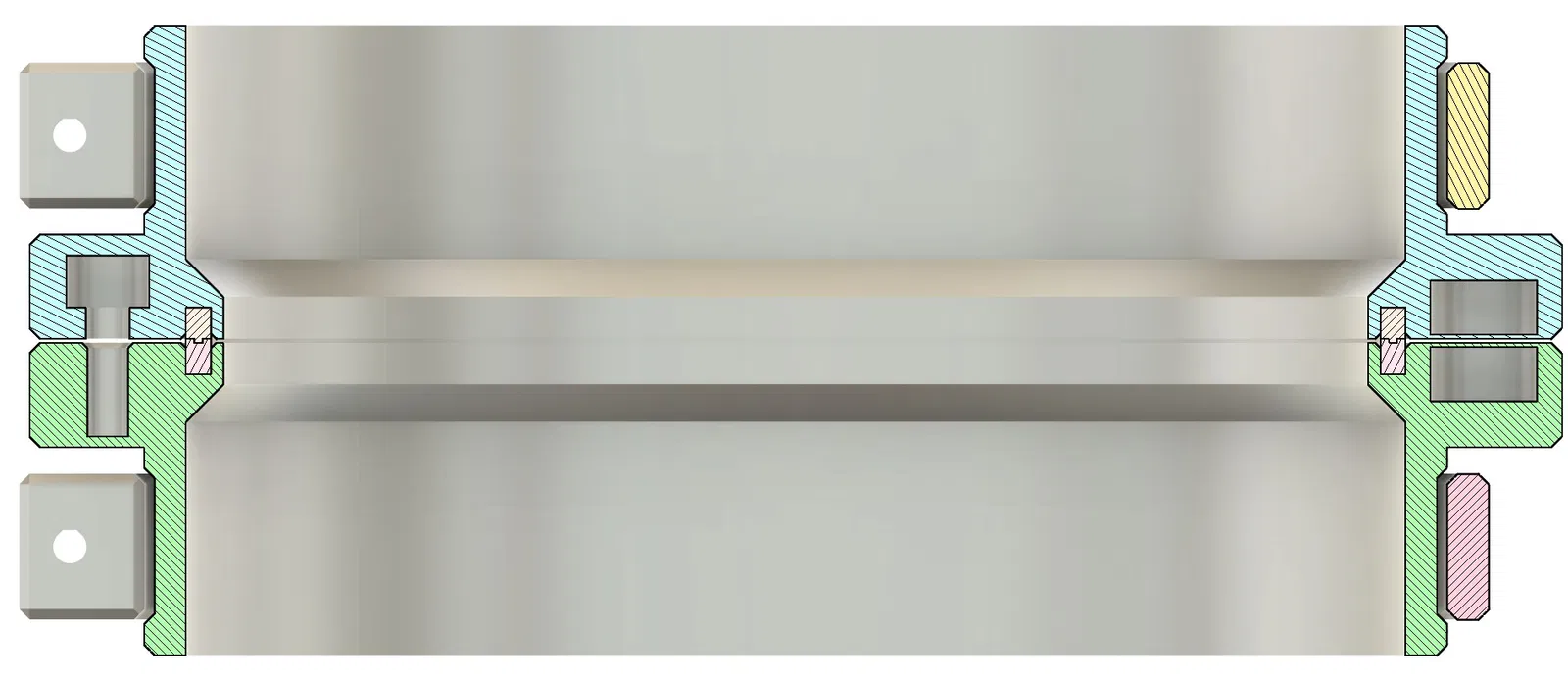

Đây là phần 1 của hệ thống khớp nối ống gió mới của tôi

• Dùng để nối ống gió 50/75/100/125/150 và 200mm

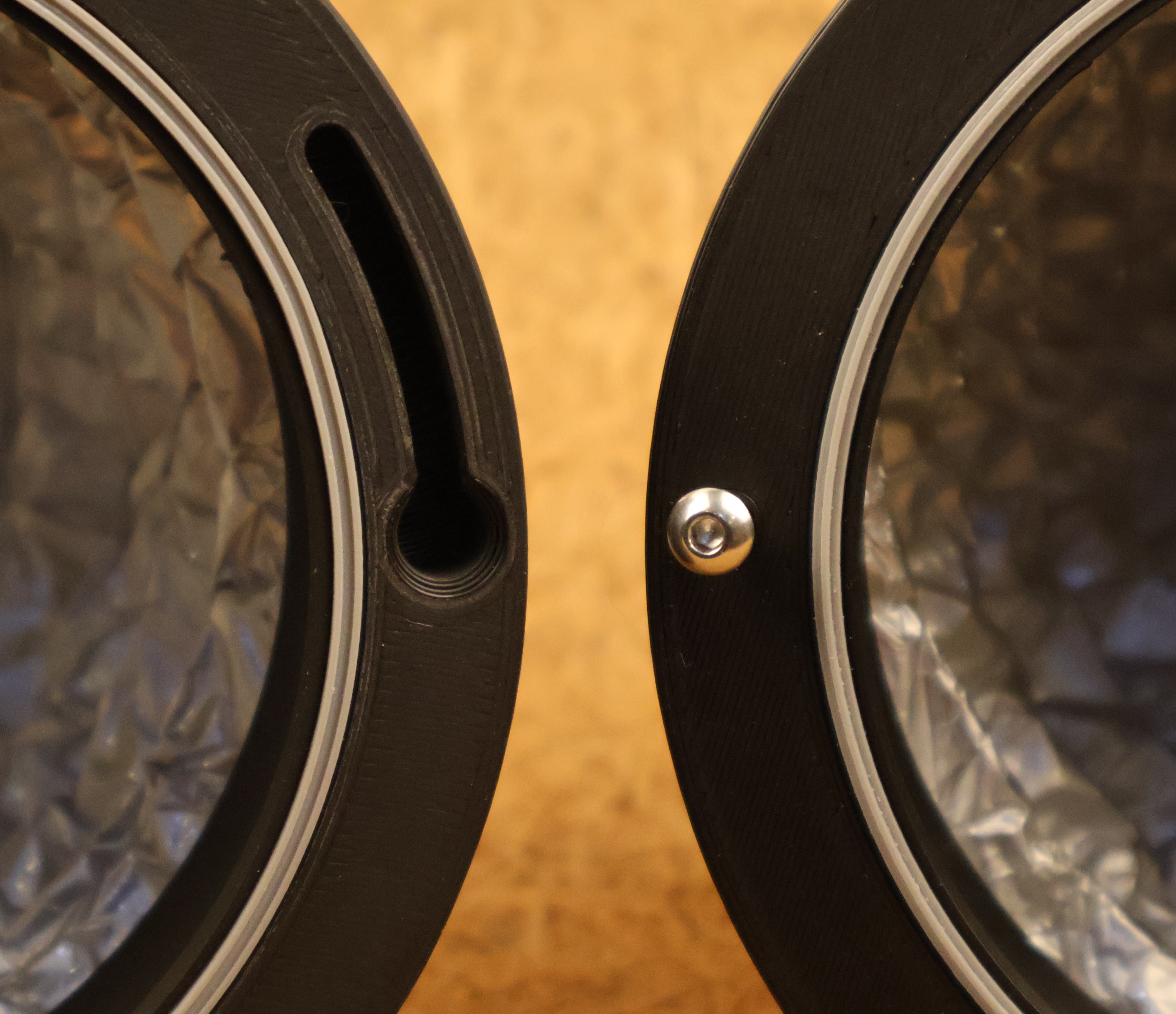

• Cơ chế khóa kết hợp lưỡi lê & nam châm
• Gioăng TPU đảm bảo kết nối kín khí

Lịch sử thay đổi: 13.10.2025 - Thêm phiên bản 50mm (v1.1) → Trong tương lai, v1.1 sẽ là một mẫu riêng cho ống nhỏ hơn 70mm (xuống tới 38mm) 02.10.2025 - Thêm phiên bản 200mm 29.09.2025 - Thêm phiên bản 75mm 16.09.2025 - Phát hành v1.0

Xem thêm: (không dành cho v1.1)

Cài đặt in:

• Không có cài đặt cụ thể
• Tôi đã dùng đầu phun 0,6
• TPU cho Gioăng

Vật liệu bạn cần: (cho một bộ M+W)

• 3 chiếc ốc vít M4x12mm (đầu tròn)
• 12 chiếc nam châm neodymium 10x5mm
• 2 chiếc ốc vít M3x16mm
• 2 chiếc đai ốc M3

Lưu ý khi lắp ráp:

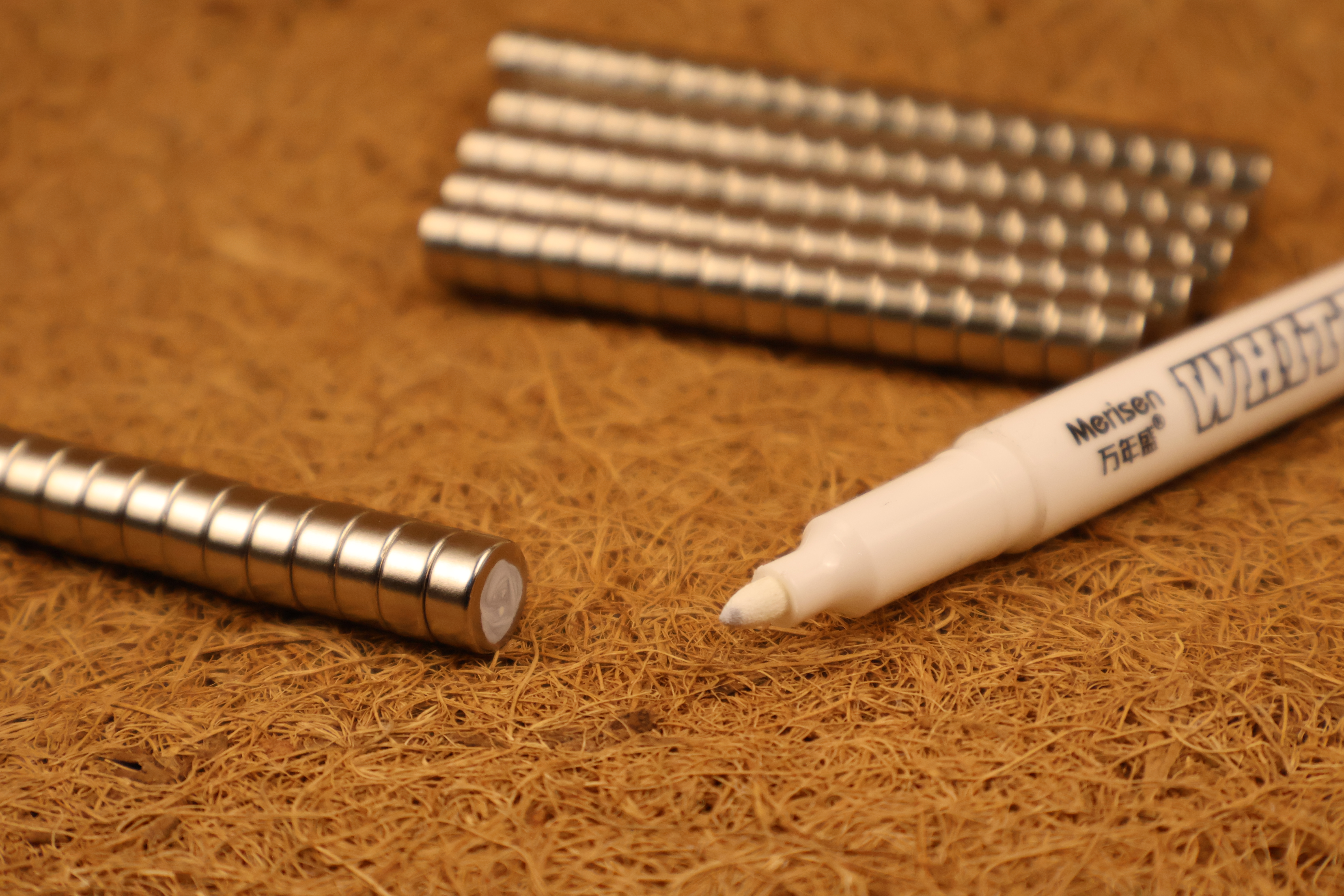

• Hướng của nam châm rất quan trọng! Hãy xếp chúng lại và đánh dấu mặt trên của từng nam châm

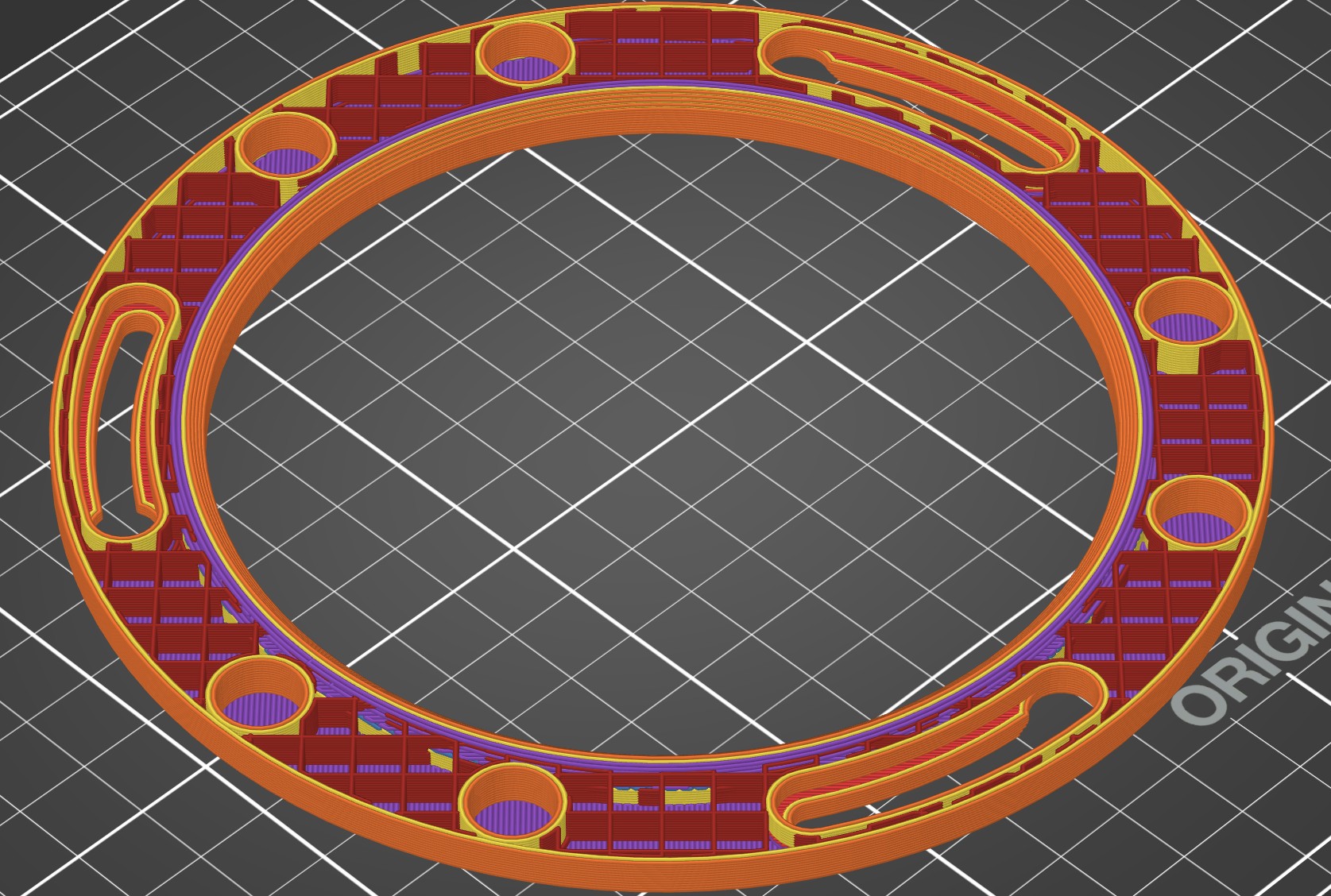

• Tạm dừng quá trình in và lắp nam châm
• 5,8mm ở độ cao lớp 0,4
• 5,6mm ở độ cao lớp 0,2

• Mẫu này có bộ phận đực (M) và cái (W), hãy ghi nhớ điều này.
• Khi in, hãy lắp nam châm vào bộ phận W với dấu hướng lên trên và trong bộ phận M với dấu hướng xuống dưới
• Giữ lại ít nhất một nam châm đã đánh dấu nếu bạn muốn đánh dấu thêm
• Gioăng cũng có sẵn cho bộ phận M+W, đặt bộ phận W vào W và bộ phận M vào M

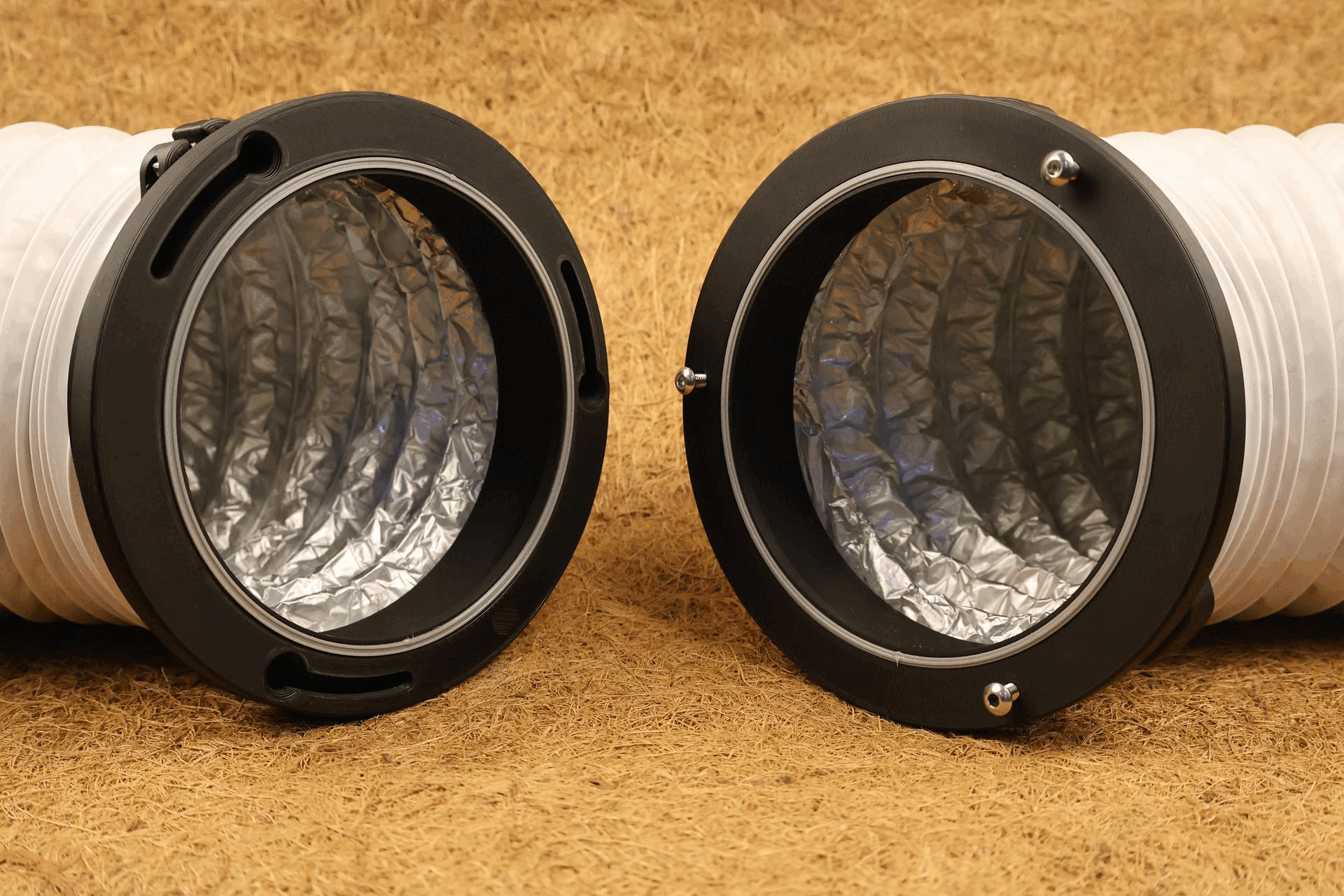

• Bộ phận cái (W) ở bên trái và bộ phận đực (M) ở bên phải trên hình dưới đây

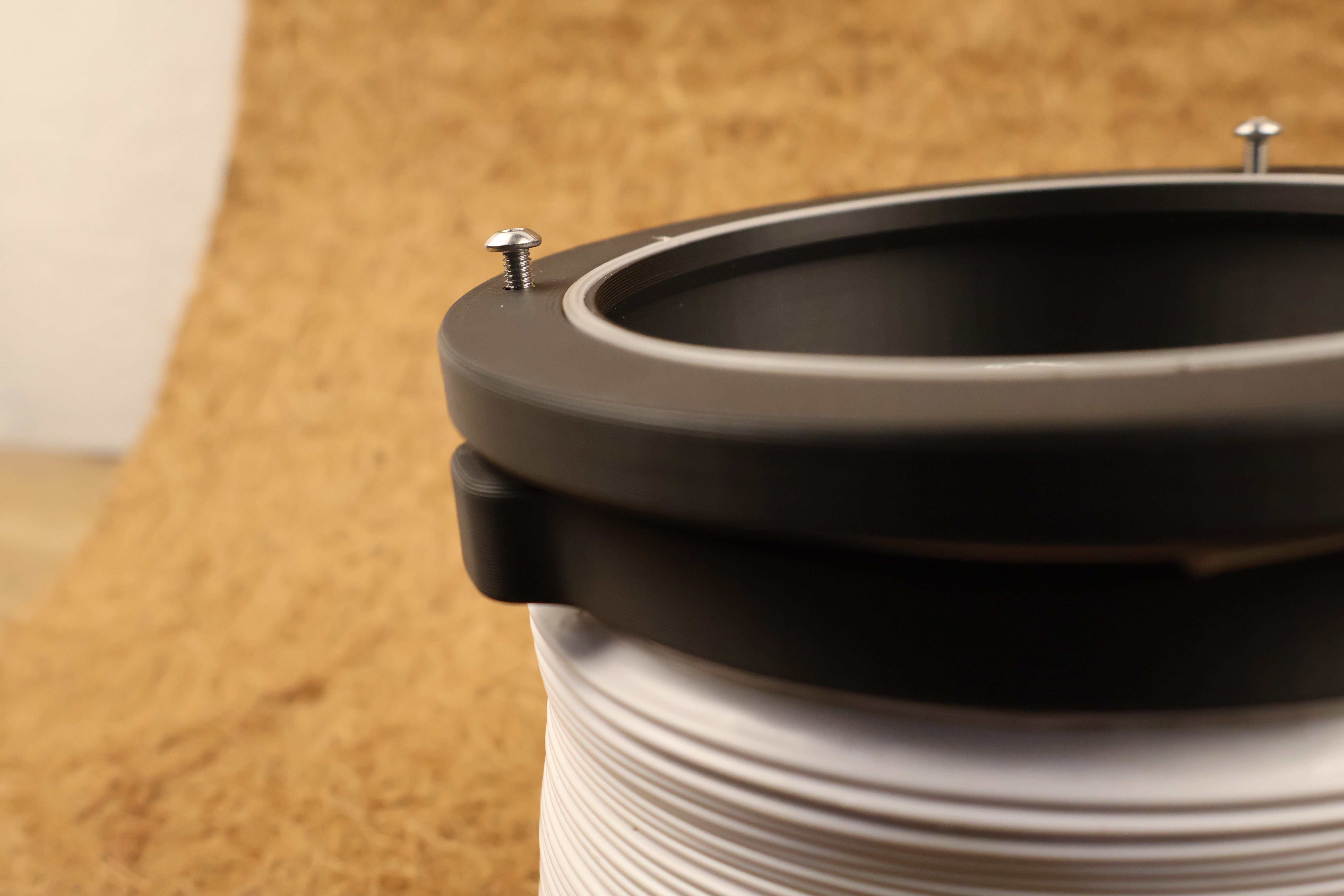

• Ốc vít M4 của bộ phận M cần được điều chỉnh để khớp hoàn hảo với gioăng và dễ dàng đóng/mở
• Bắt đầu với khoảng cách khoảng 3,5mm, sau đó điều chỉnh

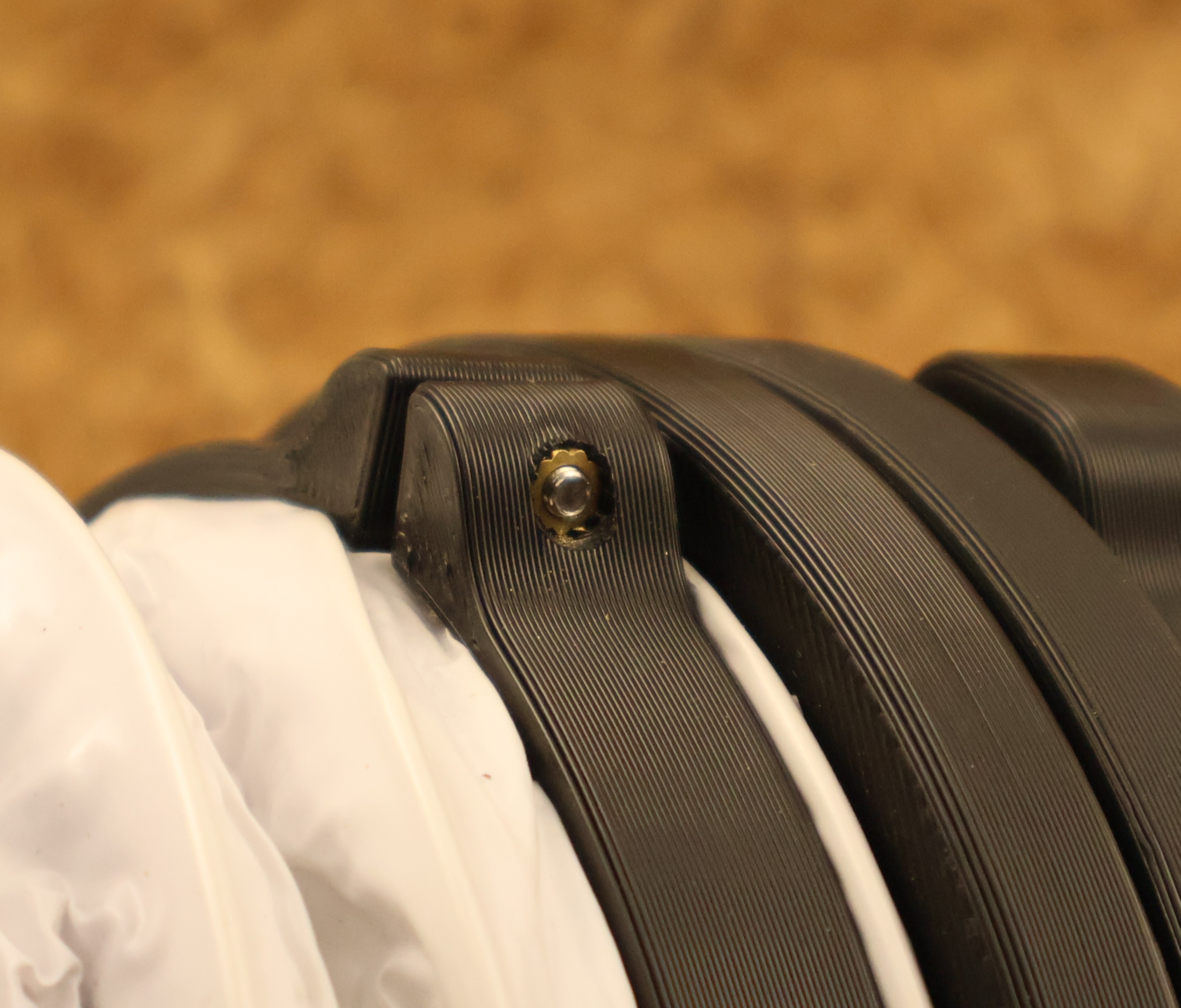

• Kẹp ống cần có một đai ốc ở đây

• Xong rồi, bạn đã sẵn sàng kết nối!

Chúc bạn có trải nghiệm vui vẻ & luôn xanh!
