Giá Đỡ Lưu Trữ Phụ Kiện Xe Đạp - Lấy Cảm Hứng Từ Tons Gear Organizers

Tổng quan:

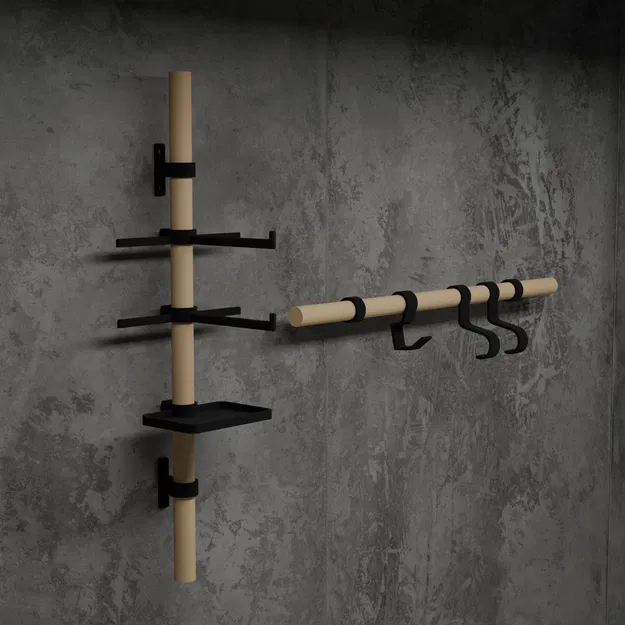

Thiết bị này được thiết kế cho một dự án độc lập ở trường đại học và lấy cảm hứng từ sản phẩm Tons Gear Organizer. Nó được thiết kế để sử dụng với một thanh gỗ đường kính khoảng 1 inch (chính xác là 24,6 mm) để gắn lên tường theo chiều ngang hoặc chiều dọc.

Nếu mẫu này không vừa với thanh 1 inch của bạn (nếu thực sự là 1 inch chứ không phải 24,6 mm) thì hãy áp dụng tỉ lệ 103% trong Prusa Slicer, nó sẽ vừa.

Vật liệu:

• Vật liệu in khuyến nghị: ASA, ABS, PETG
• Thanh gỗ ~1 inch
• Vít thạch cao thông thường
• Tắc kê (nở) thạch cao thông thường
• Vít M3 (tùy chọn)
• Đai ốc M3 (tùy chọn)

Hướng dẫn in:

• Không cần support
• Độ cao lớp in .1-.2 mm
• Brim (cho các bộ phận móc, giữ kính)
• Infill cao / 2+ lớp tường (bạn muốn nó chắc chắn!)

Hướng dẫn lắp ráp

Giá đỡ kính:

Giá đỡ kính được thiết kế để sử dụng với thanh gỗ lắp dọc. Bạn nên lắp giá đỡ trước khi lắp thanh gỗ lên tường. Luồn giá đỡ vào thanh gỗ trước khi lắp thanh gỗ vào tường. Sau đó, để đạt được độ chặt mong muốn, hãy cho một đai ốc M3 vào lỗ hình lục giác ở mặt sau của giá đỡ, sau đó vặn một con vít M3 qua lỗ và đai ốc để cố định giá đỡ.

Giá đỡ máy tính:

Giá đỡ máy tính được thiết kế để sử dụng với thanh gỗ lắp dọc. Bạn nên lắp giá đỡ trước khi lắp thanh gỗ lên tường. Luồn giá đỡ vào thanh gỗ trước khi lắp thanh gỗ vào tường. Sau đó, để đạt được độ chặt mong muốn, hãy cho một đai ốc M3 vào lỗ hình lục giác ở mặt sau của giá đỡ, sau đó vặn một con vít M3 qua lỗ và đai ốc để cố định giá đỡ.

Móc mũ bảo hiểm:

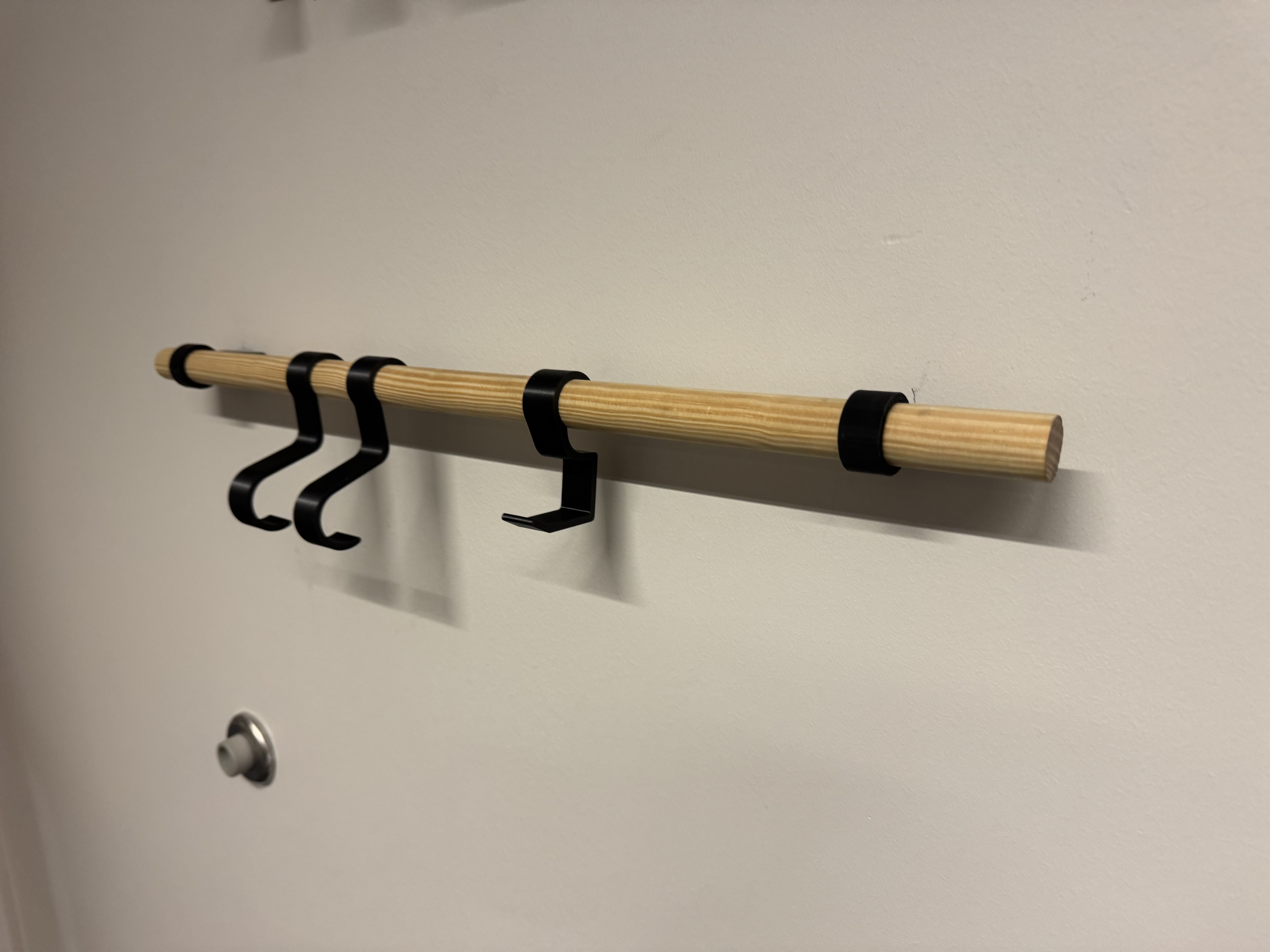

Móc mũ bảo hiểm được thiết kế để sử dụng với thanh gỗ lắp ngang. Nó có thể được lắp trước hoặc sau khi thanh gỗ đã được lắp. Để gắn móc vào thanh gỗ, hãy tìm mũi tên ở mặt sau của móc, đảm bảo nó hướng lên trên ^, sau đó gắn móc vào thanh gỗ.

Móc giày:

Móc giày được thiết kế để sử dụng với thanh gỗ lắp ngang. Nó có thể được lắp trước hoặc sau khi thanh gỗ đã được lắp. Để gắn móc vào thanh gỗ, hãy tìm mũi tên ở mặt sau của móc, đảm bảo nó hướng lên trên ^, sau đó gắn móc vào thanh gỗ.

Bộ phận gắn tường (2 phần):

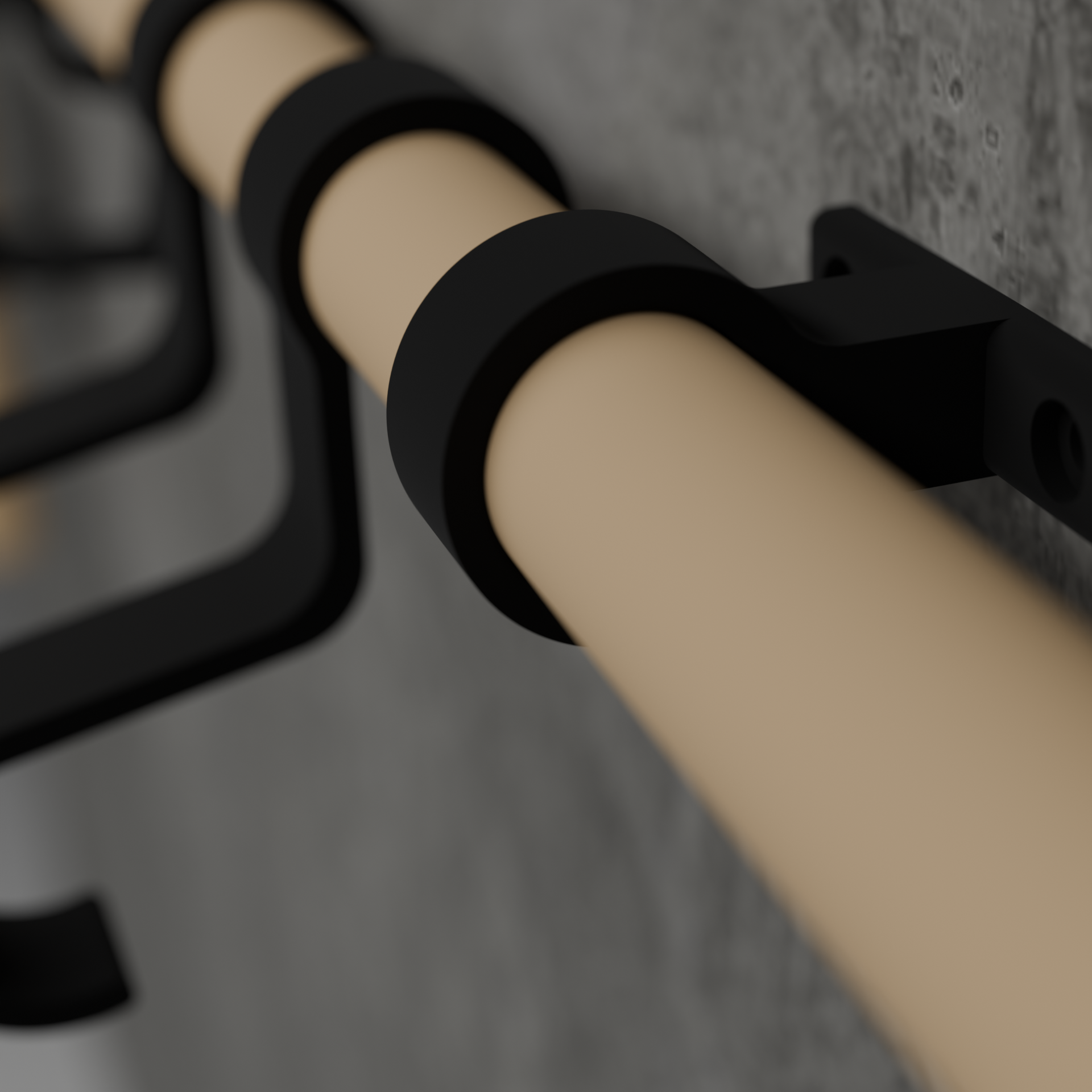

Bộ phận gắn tường 2 phần được thiết kế để gắn thanh gỗ lên tường theo cả chiều ngang hoặc chiều dọc. Đầu tiên, sử dụng vít thạch cao và tắc kê có độ dài mong muốn của bạn để gắn hai bộ phận “Wall Fastener Part 1” lên tường, đảm bảo chúng được cân bằng / thẳng hàng với nhau. Tiếp theo, cho các đai ốc M3 vào các khe hình lục giác trong mỗi bộ phận “Wall Fastener Part 2”. Sau đó, luồn mỗi bộ phận “Wall Fastener Part 2” vào thanh gỗ. Cuối cùng, sử dụng vít M3 để căn chỉnh và vặn hai bộ phận gắn tường với nhau, và siết chặt đến mức mong muốn.

Bộ phận gắn tường (1 phần):

Bộ phận gắn tường 1 phần được thiết kế để gắn thanh gỗ lên tường theo cả chiều ngang hoặc chiều dọc. Đầu tiên, sử dụng vít thạch cao và tắc kê có độ dài mong muốn của bạn để gắn hai bộ phận “One part wall fastener” lên tường, đảm bảo chúng được cân bằng / thẳng hàng với nhau. Sau đó, giữ chặt các bộ phận gắn tường khi bạn luồn thanh gỗ qua mỗi bộ phận gắn tường.

Giá đỡ vuông góc:

Giá đỡ vuông góc có thể được bắt vít vào tường thạch cao / thanh đỡ (studs), và được thiết kế với độ khít rất chặt giữa thanh gỗ và phần in 3D. Bạn nên dùng búa cao su để lắp hoàn toàn thanh gỗ mong muốn vào giá đỡ vuông góc.
