Kiểm tra bề mặt trên ủi (Top Surface Ironing Test)

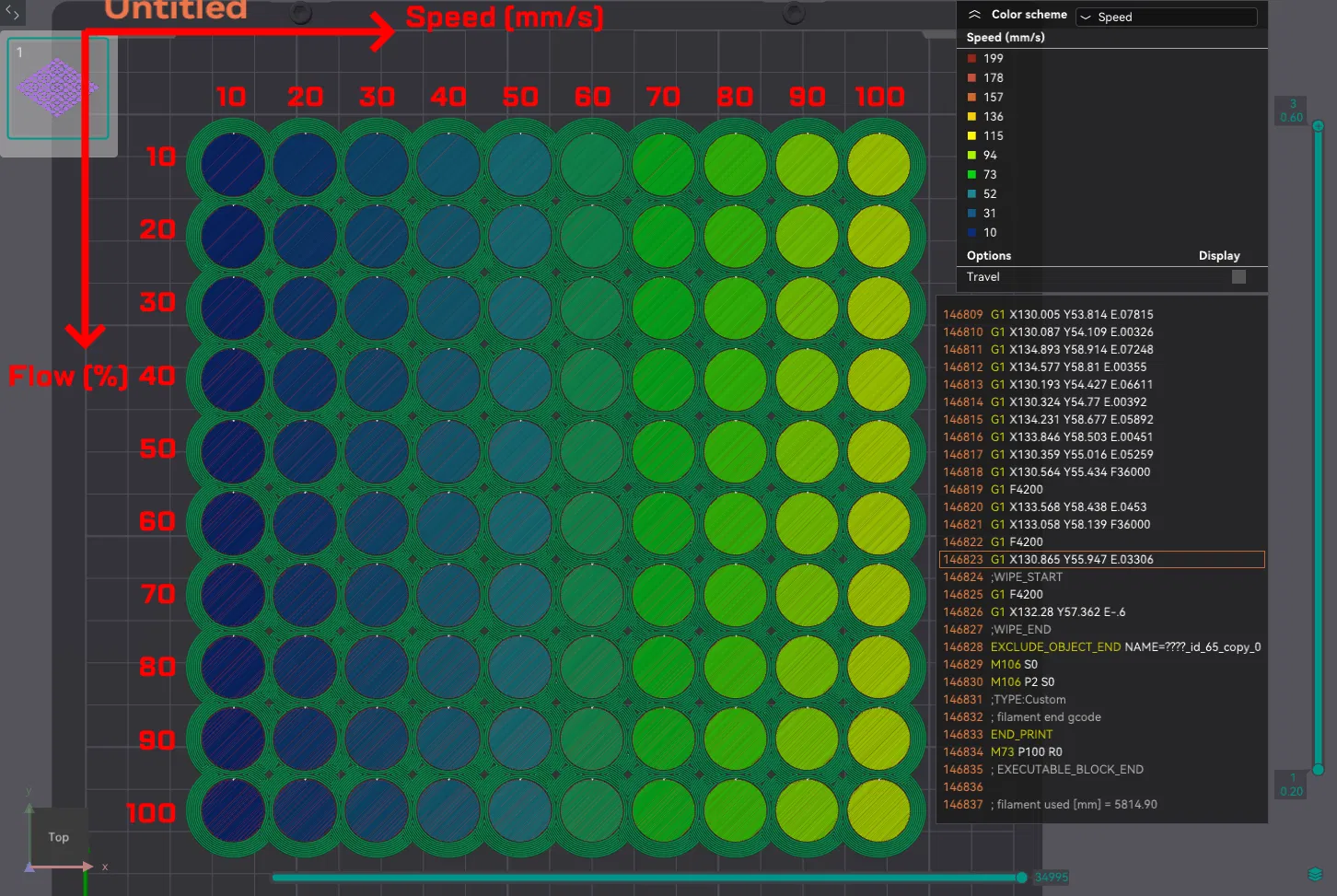

Bài kiểm tra hiệu chuẩn này được thiết kế để tìm cài đặt ủi (ironing) lý tưởng nhằm đạt được bề mặt trên mịn khi in bằng máy in 3D. Mô hình bao gồm một mảng 10x10 hình trụ phẳng. Dọc theo trục X, tốc độ ủi tăng từ 10 mm/s lên 100 mm/s, trong khi trục Y thay đổi tốc độ dòng chảy (flow rate) từ 10% đến 100%. Điều này cho phép đánh giá chính xác cách các cài đặt khác nhau tác động đến độ hoàn thiện bề mặt và chất lượng in. Dự án được thiết kế cho OrcaSlicer.

Dành cho người dùng PrusaSlicer: xem bản sửa đổi bởi @Robin_3313596.

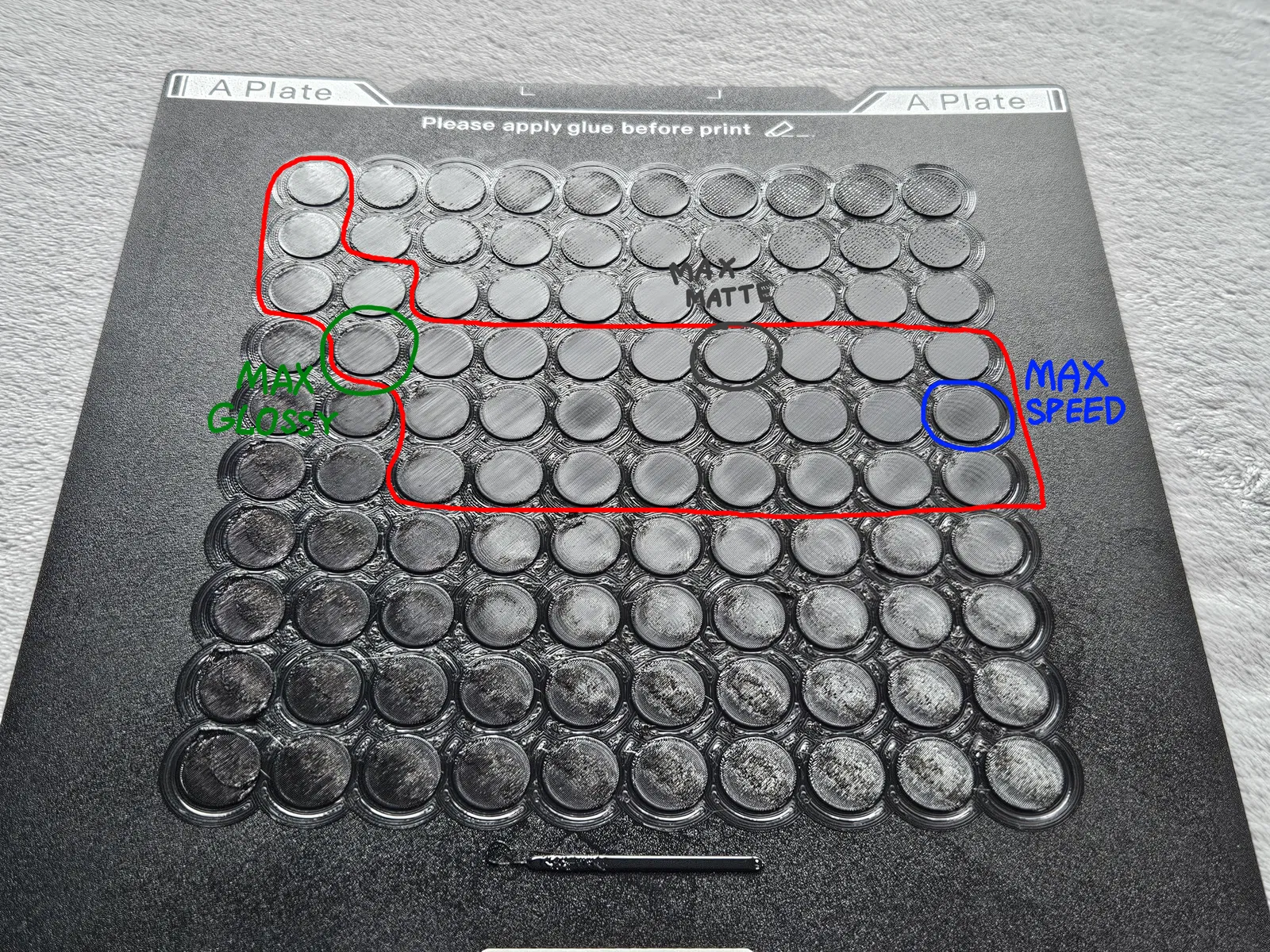

Các loại bề mặt: Bài kiểm tra này cho phép bạn đánh giá ba kết quả bề mặt khác nhau:

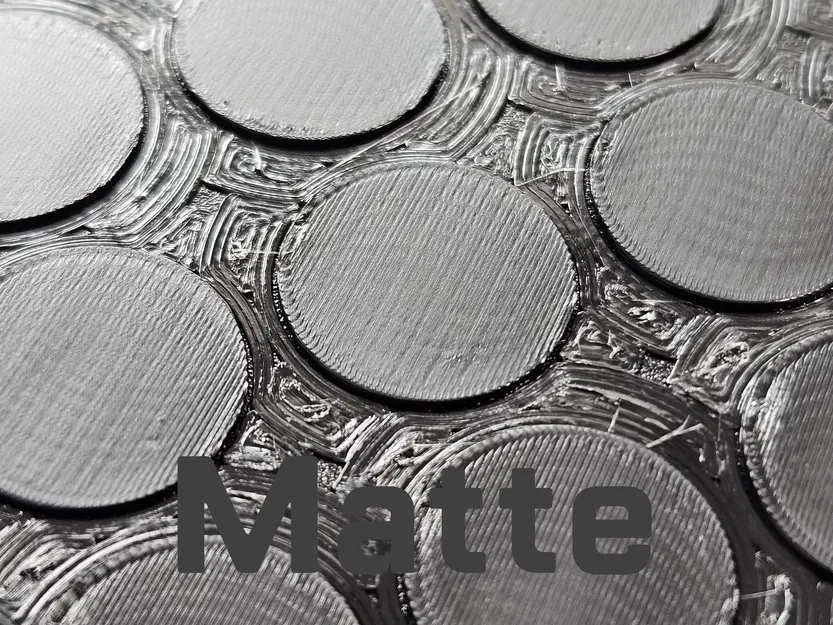

Mờ và phẳng nhất – Đạt được bằng cách cân bằng tốc độ ủi và tốc độ dòng chảy để có lớp hoàn thiện đồng nhất, không phản chiếu.

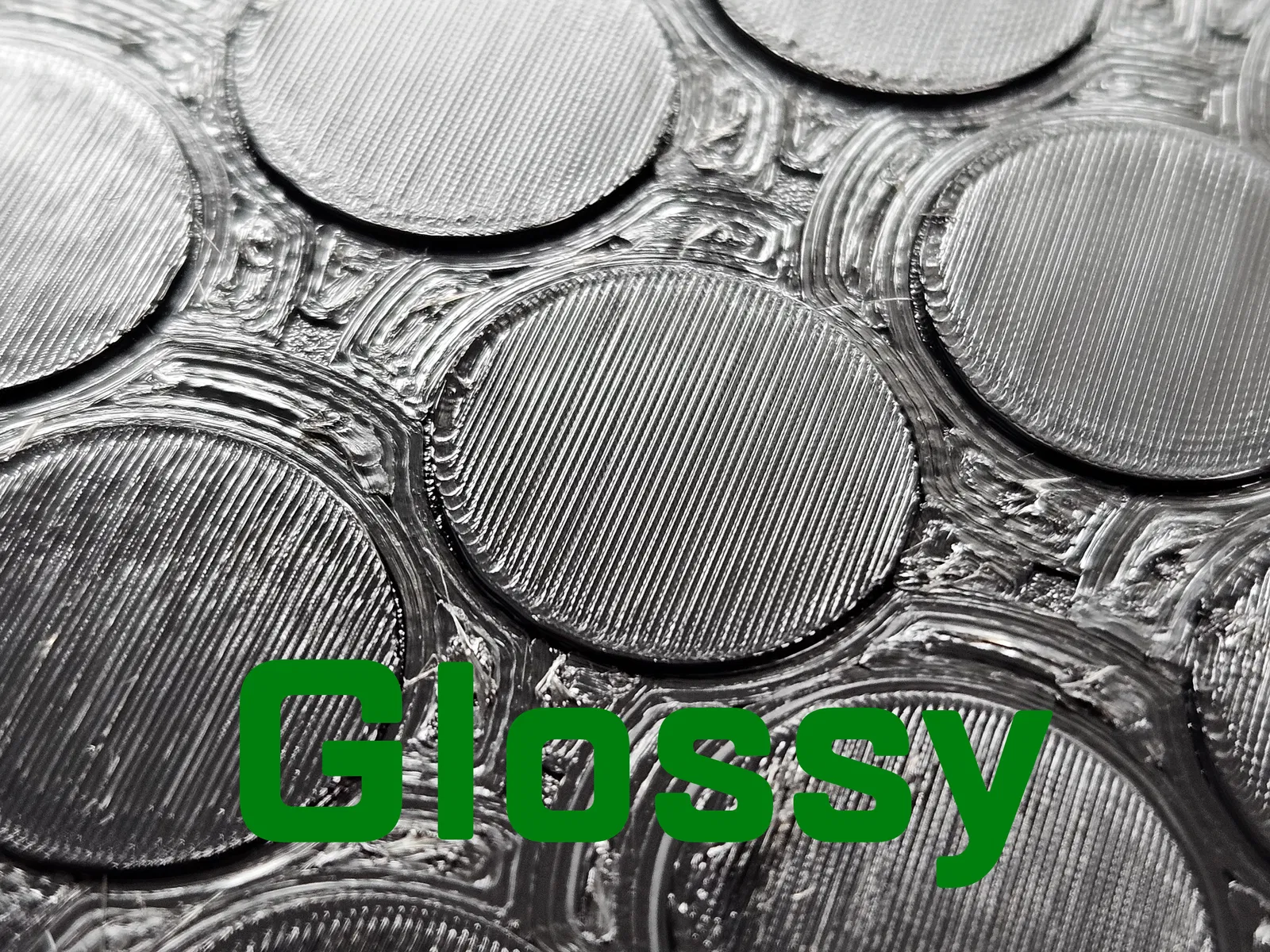

Bóng và phẳng nhất – Tối ưu hóa cho vẻ ngoài bóng bẩy, đánh bóng với những điểm không hoàn hảo trên bề mặt tối thiểu.

Tốc độ in tối đa với chất lượng chấp nhận được – Tìm tốc độ ủi cao nhất có thể mà vẫn duy trì chất lượng bề mặt hợp lý.

Chi tiết kiểm tra (Như thể hiện trong ảnh):

In trên Creality K1C bằng PETG đen.

Thời gian in: 1h 31m.

Sử dụng sợi in: 17,76g.

Cần có brim (vành) để kết nối tất cả các hình trụ thành một khối duy nhất.

Ưu điểm:

Tiêu thụ sợi in thấp.

Thời gian in nhanh.

So sánh cài đặt dễ dàng.

Khả năng vô hiệu hóa các tham số không cần thiết sau khi đánh giá.

Bài kiểm tra này cung cấp một cách đơn giản và hiệu quả để tinh chỉnh cài đặt ủi của bạn và cải thiện chất lượng bề mặt của các bản in. Hãy thử nghiệm với các vật liệu khác nhau và tìm ra sự cân bằng hoàn hảo cho nhu cầu của bạn!

Mô hình nổi bật trong video

Mô hình Top Surface Ironing Test của tôi đã xuất hiện trong hướng dẫn mới nhất của Uncle Jessy về việc làm chủ các cài đặt ủi. Hãy xem:

Cảm ơn Uncle Jessy vì phần trình bày — hy vọng điều này sẽ giúp bạn tinh chỉnh bề mặt trên hoàn hảo cho các bản in của mình!
