Bộ truyền động tuyến tính Servo Avatar

Đây là một bộ truyền động tuyến tính servo đa dụng (kiểu đẩy). Hai kích cỡ đã được thiết kế, cho các ràng buộc không gian và lực đẩy khác nhau.

Chúng sử dụng servo quay liên tục giúp giữ chi phí rất thấp. Các bộ truyền động sẵn có loại này có thể tốn khoảng 70 đô la Mỹ.

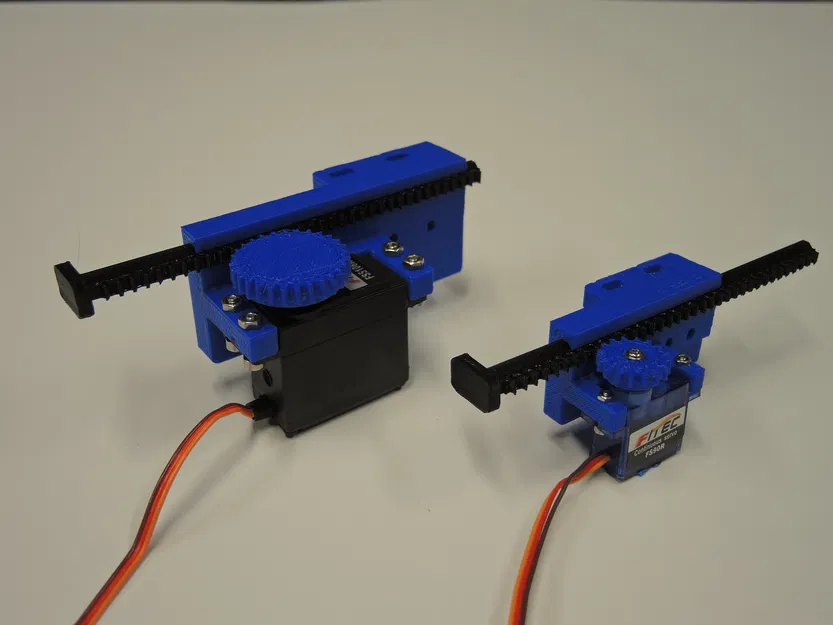

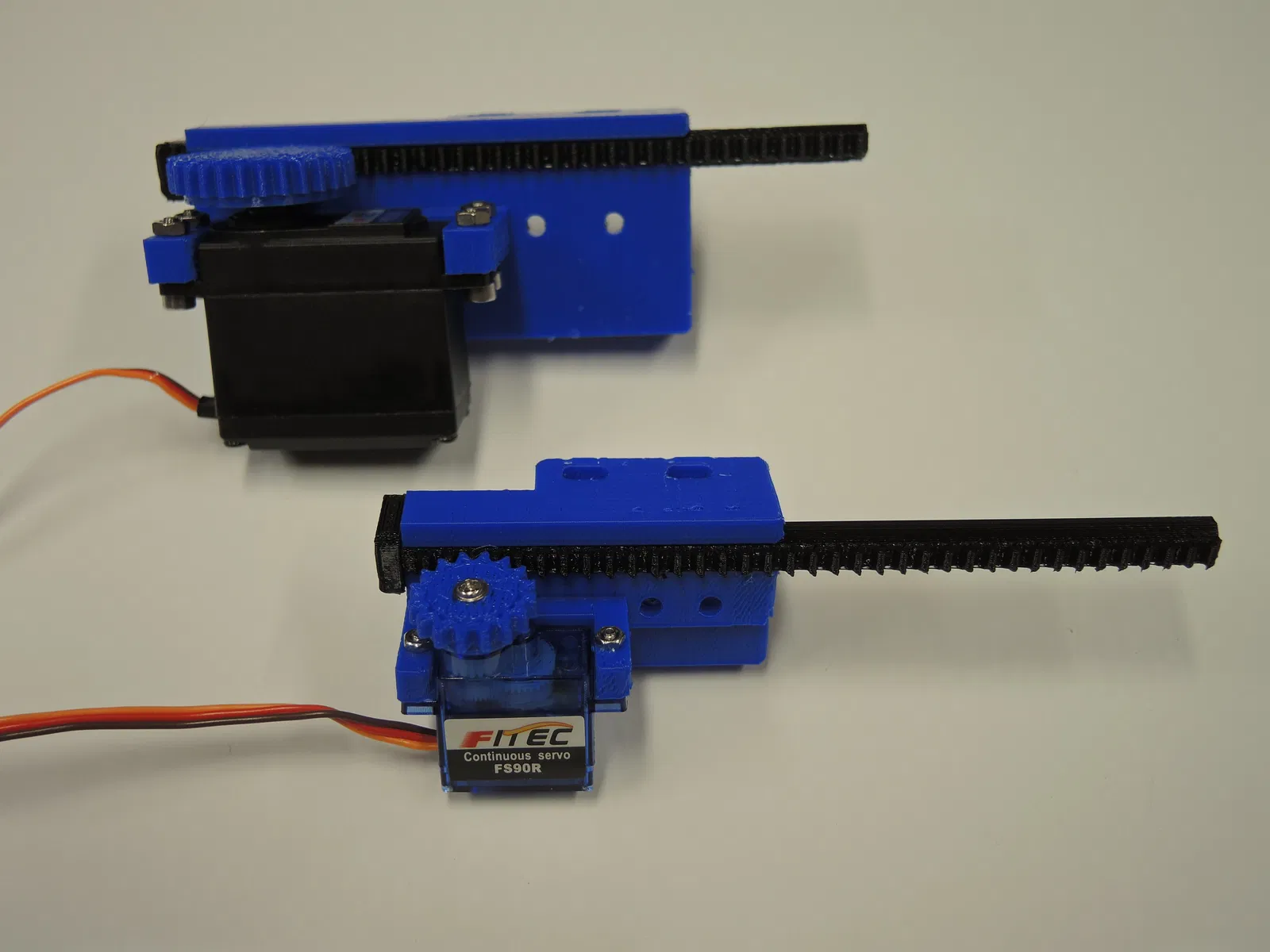

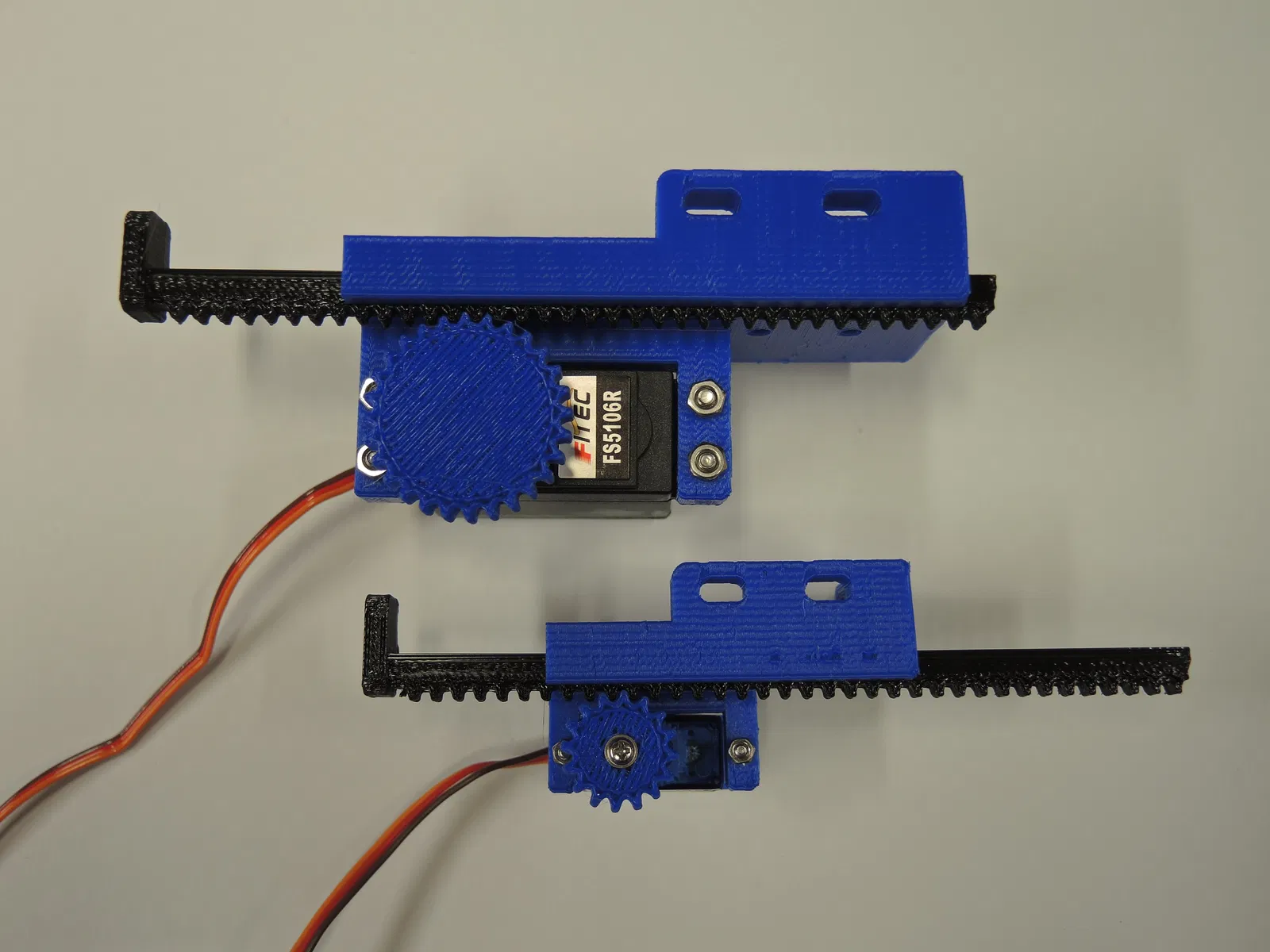

Phiên bản "mini" sẽ vừa với các không gian nhỏ hơn, nhưng có lực đẩy thấp hơn nhiều. Phiên bản "lớn" có lực đẩy cao hơn, nhưng lại... lớn hơn phiên bản "mini".

Đây là một video cho thấy cách lắp ráp và vận hành cả hai kích cỡ: https://youtu.be/2vAoOYF3m8U

Nếu bạn thích thiết kế này, bạn cũng có thể thích Bàn xoay Motorized của tôi với Tấm đính kèm từ tính: https://www.thingiverse.com/thing:3353201

Xin lưu ý rằng cách tốt nhất để thể hiện sự cảm kích của bạn và cập nhật các dự án in 3D mới nhất của tôi là ghé thăm kênh YouTube của tôi và đăng ký! https://www.youtube.com/potentprintables

Một số nguồn cảm hứng cho thiết kế này đến từ: https://hackaday.com/2016/03/31/3d-printed-case-turns-servo-into-quality-linear-actuator/

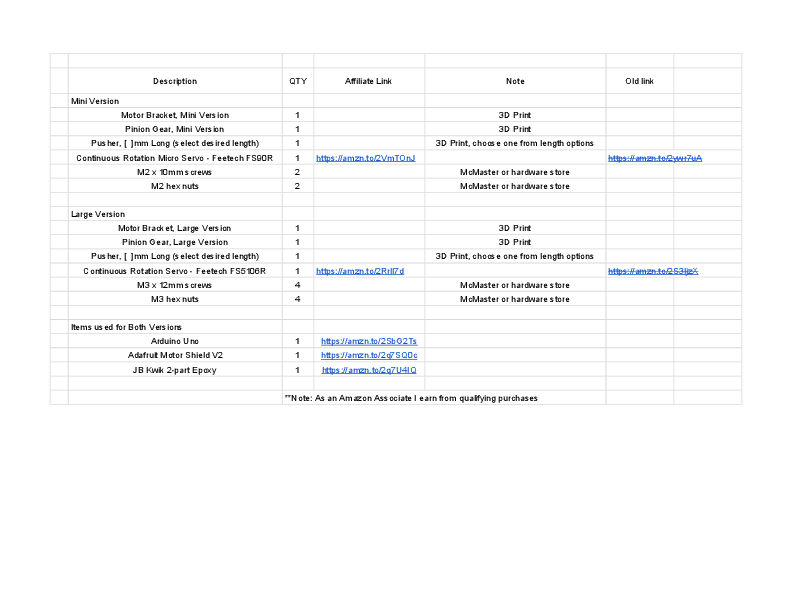

Các tệp bao gồm danh sách vật liệu cho từng kích cỡ, cũng như các liên kết liên kết cho các bộ phận không in 3D.

Số lượng STL cần in:

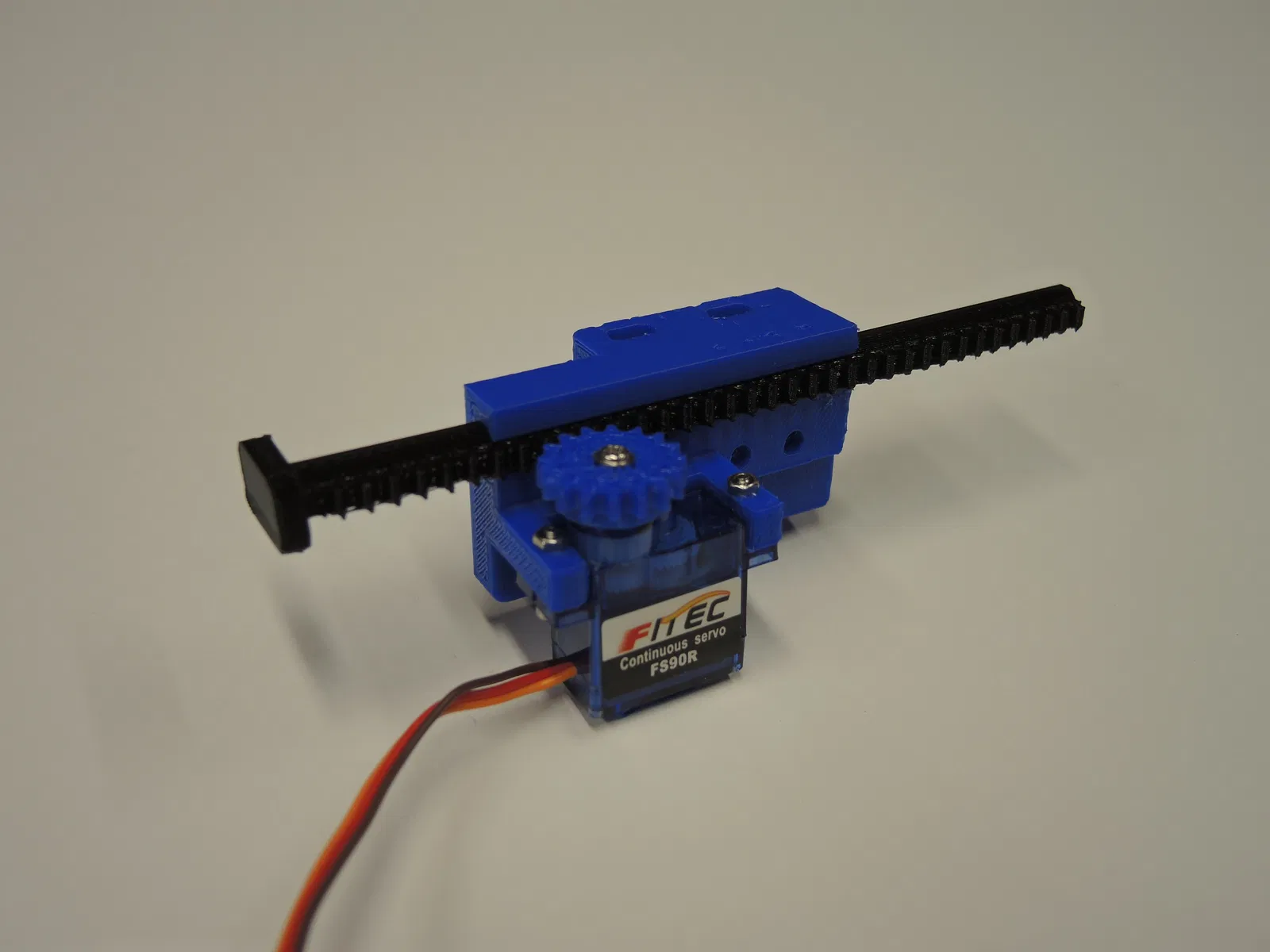

Phiên bản Mini - Giá đỡ động cơ, Phiên bản Mini {SL 1x} Bánh răng nhỏ, Phiên bản Mini {SL 1x}

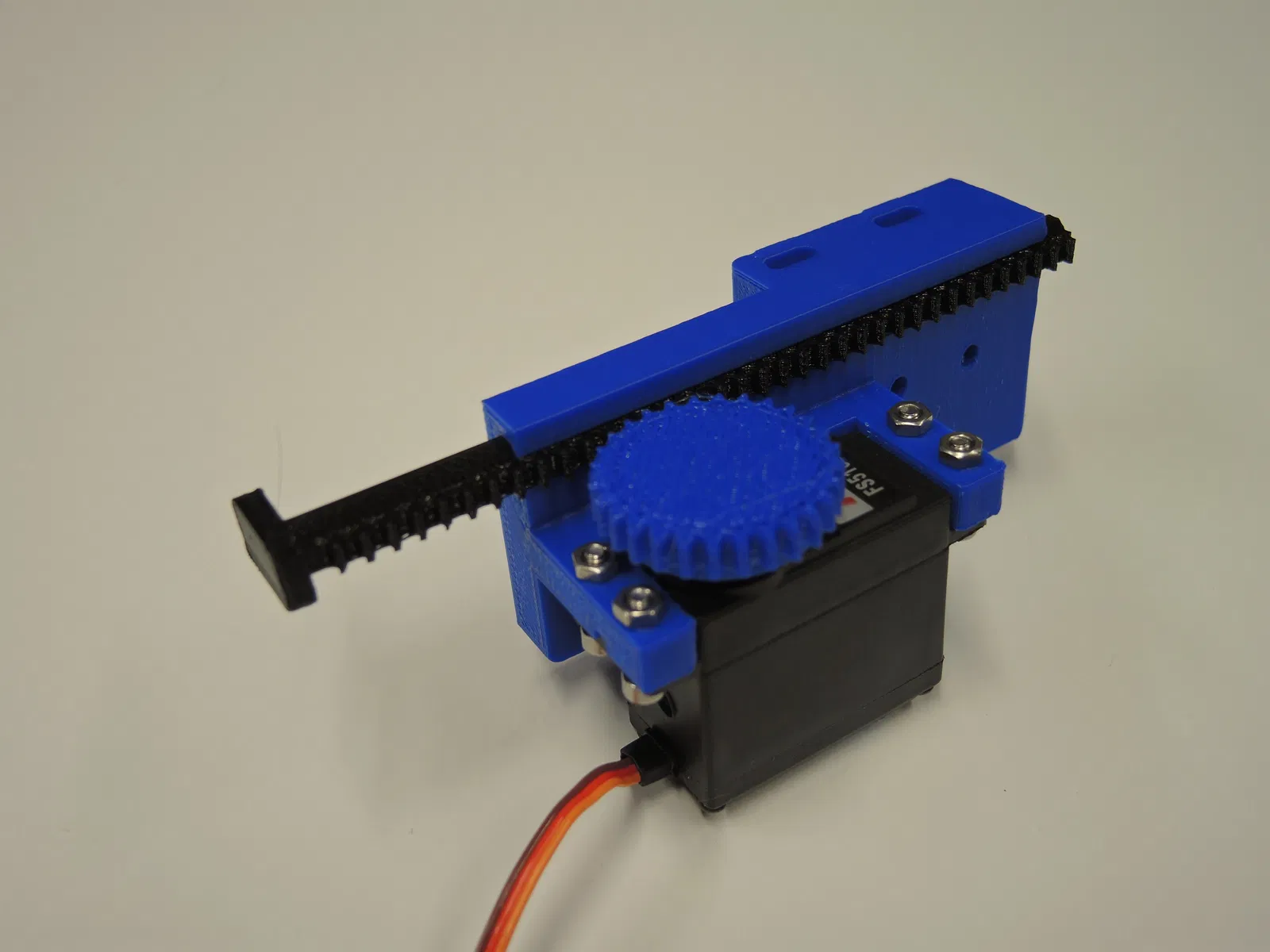

Phiên bản Lớn - Giá đỡ động cơ, Phiên bản Lớn {SL 1x} Bánh răng nhỏ, Phiên bản Lớn {SL 1x}

Bộ đẩy - (hoạt động cho cả hai loại, chỉ chọn độ dài mong muốn và in SL 1x) 75mm dài [cho hành trình ~50mm] 100mm dài [cho hành trình ~75mm] 125mm dài [cho hành trình ~100mm] 150mm dài [cho hành trình ~125mm]
