In 3D Khe PCIe cho Quạt 120mm Thay thế quạt GPU

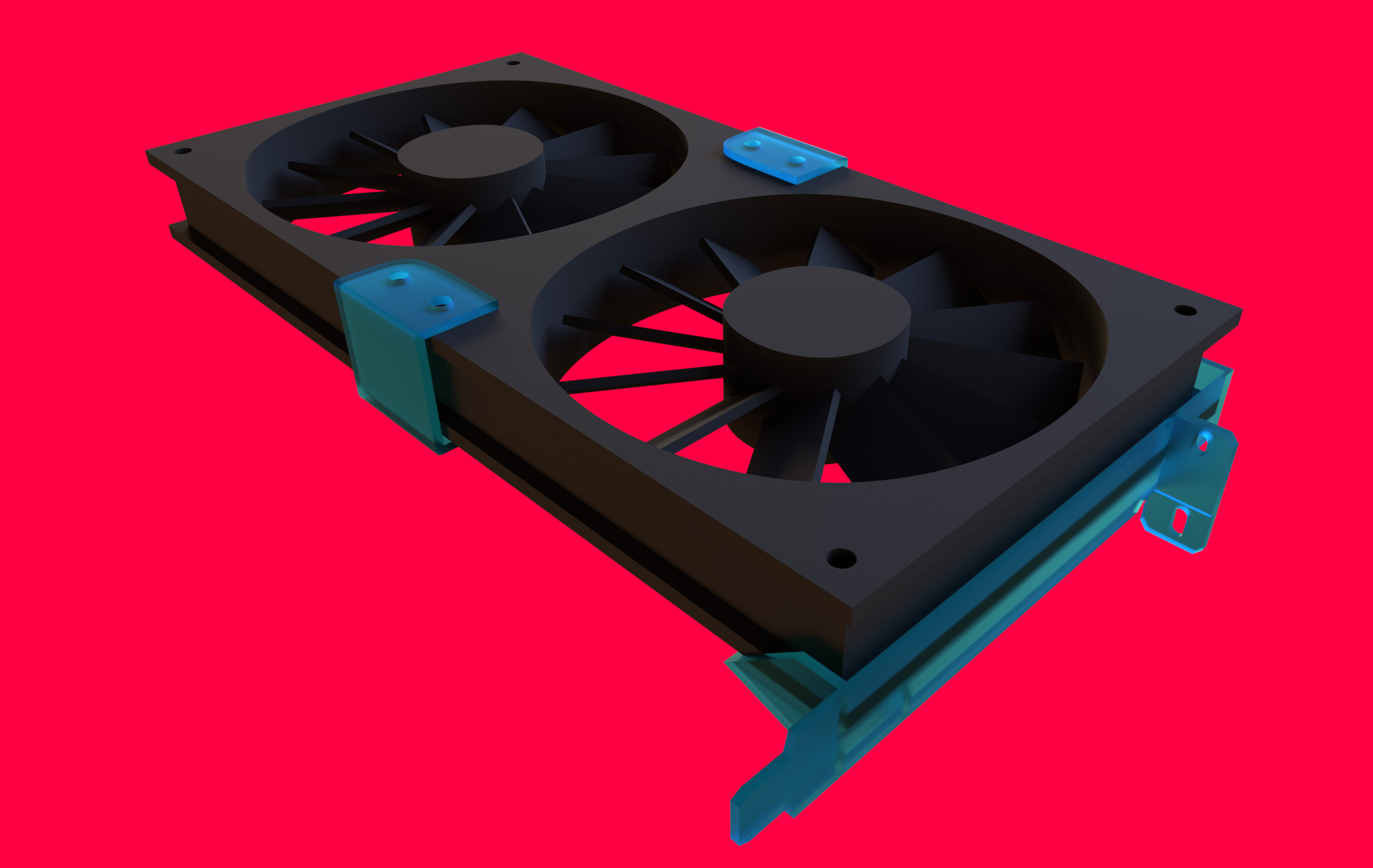

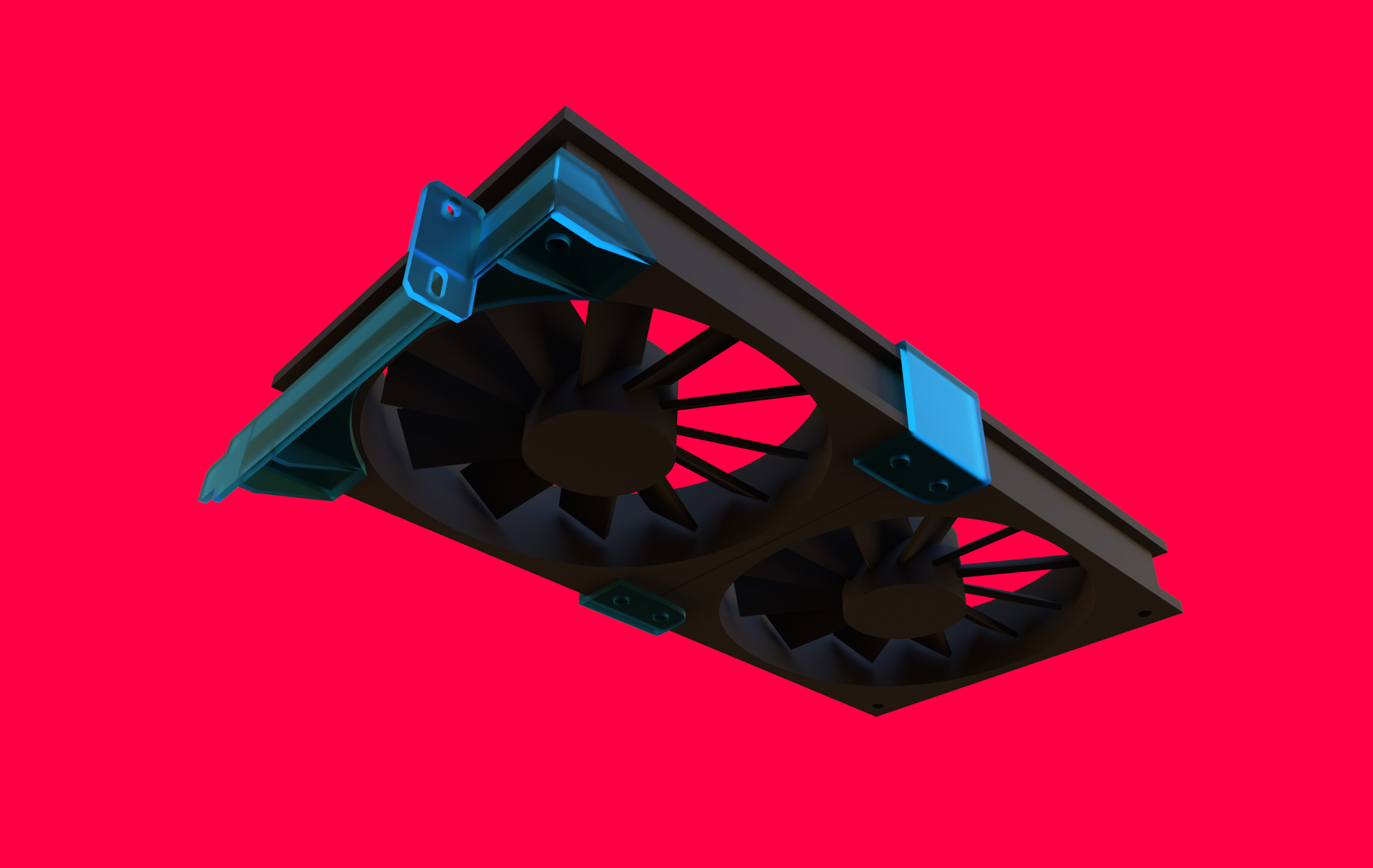

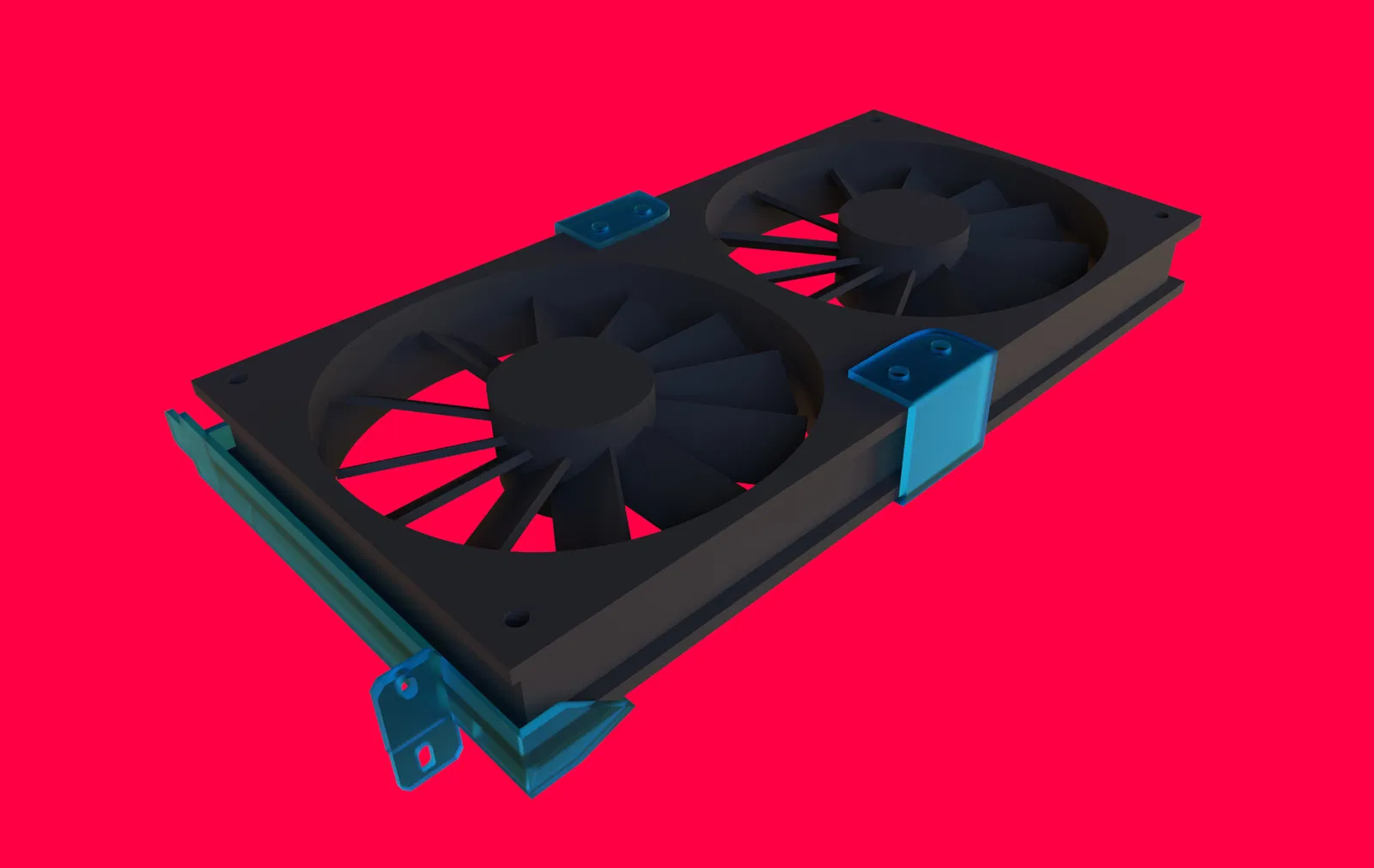

Đây là đế quạt cho quạt 120x120x25mm, bạn bắt vít bằng vít quạt tiêu chuẩn. Bạn cũng có thể in thêm các khớp nối để gắn thêm quạt 120mm thứ hai.

Đế này thay thế cho 2 quạt 92x92x8mm thành 1 quạt 120x120x25mm. Nó giúp mình giảm được 7 độ C ở cùng vòng quay so với quạt cũ. Mục tiêu chính là đưa quạt lại gần tản nhiệt nhất có thể và che phủ phần lớn nó. Đế chiếm khoảng 1 slot, nhưng sử dụng khe cắm PCIe thứ hai để chống xoay. Khe cắm PCIe thứ hai được cắt đi 1mm so với case, nên bạn vẫn có thể nhét thêm card PCI vào. Mình chưa thử gắn quạt thứ ba, bạn có thể thử nhưng mình không đảm bảo là khung sẽ không bị cong hoặc gãy đâu nhé ;D

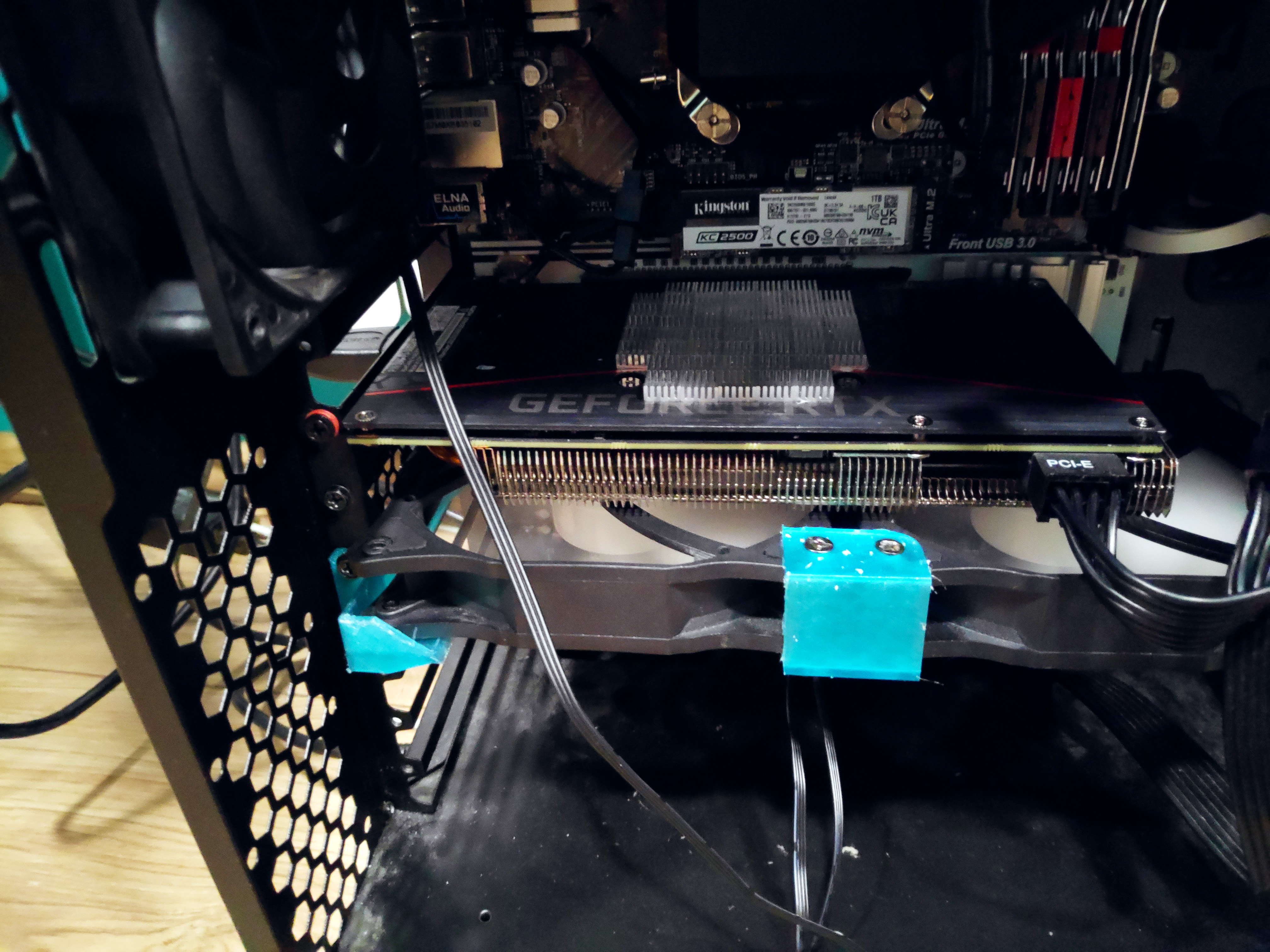

• Toàn bộ card đồ họa với cái này, chiếm khoảng 2.6 slot.
• Chất liệu in cái này là PET-G cao cấp - Devil Design xanh mờ

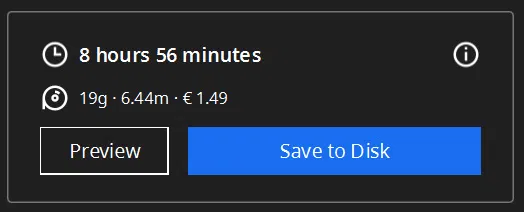

• Cả cái in ra nặng 13g với PET-G, đổ đầy 100% thì không nặng lắm.
• Nếu bạn in bằng PET-G, nó sẽ hơi cong xuống khi gắn 2 quạt, còn 1 quạt thì ổn. Để có kết quả tốt nhất, hãy thử PLA hoặc ABS, chúng không bị cong như PET-G.

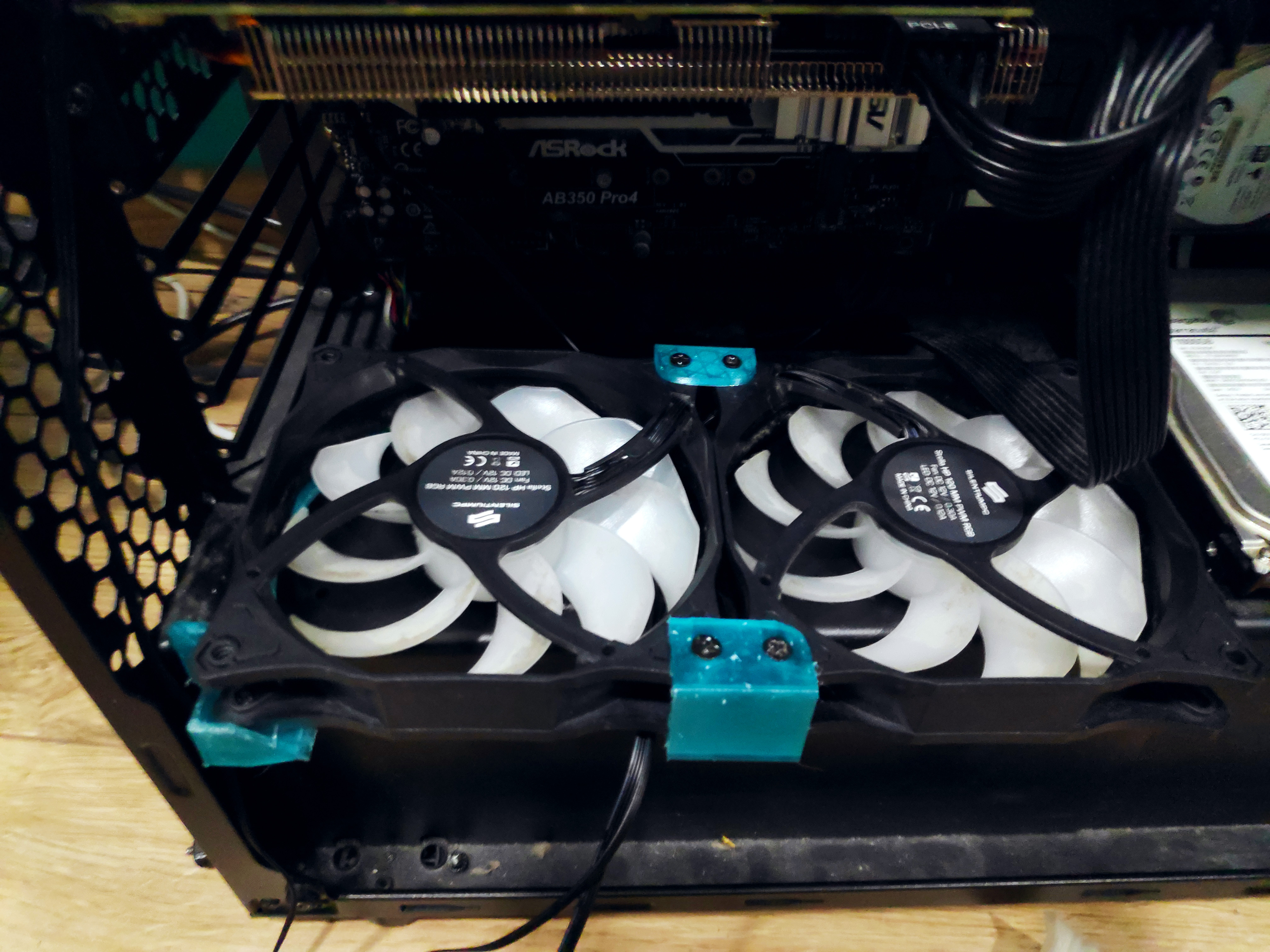

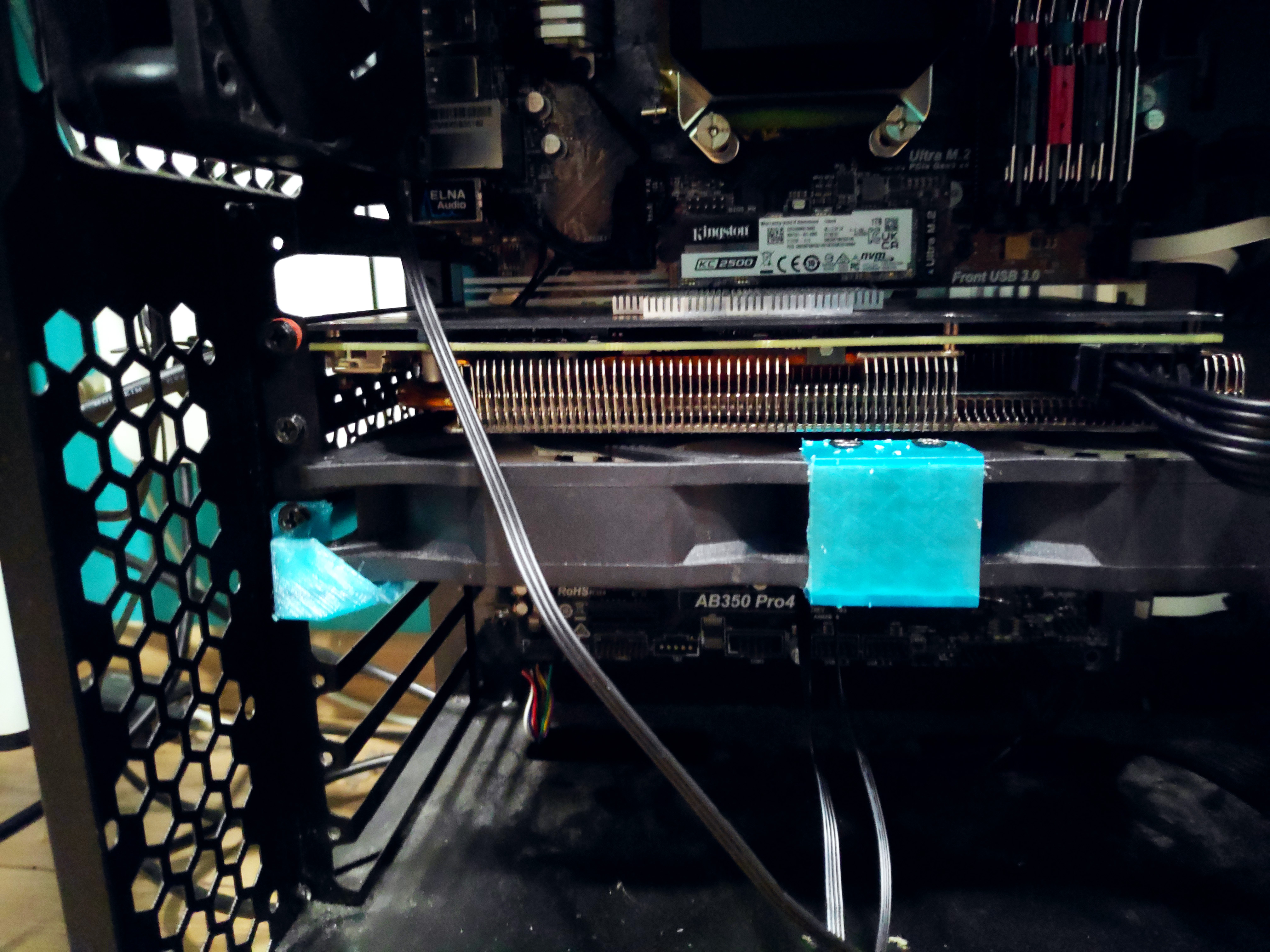

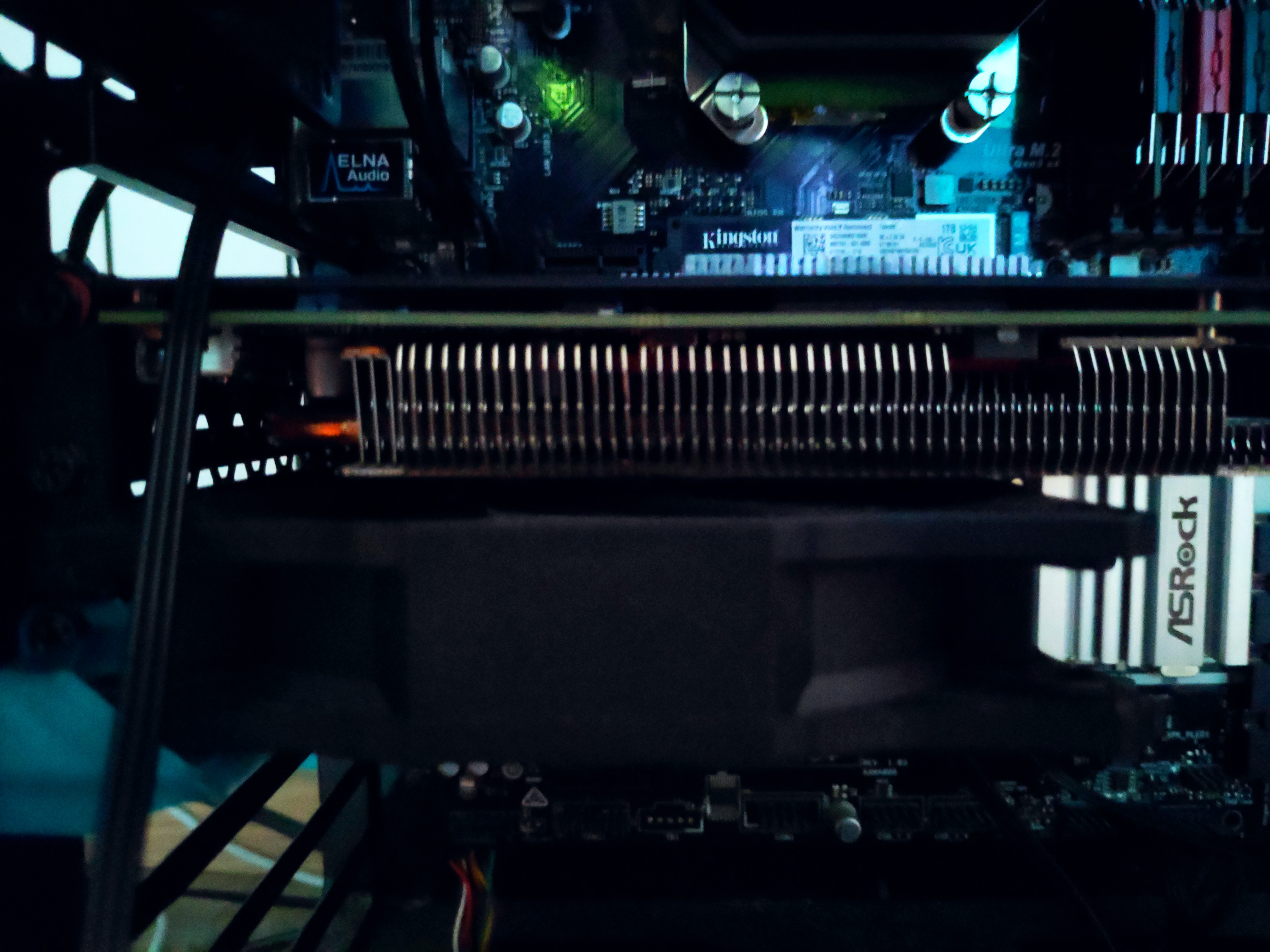

Để gắn cái này, bạn cần gắn khung quạt cùng với quạt trước. Bạn cần căn chỉnh với các lỗ và chỗ khoét gần bo mạch chủ. Sau đó bạn có thể gắn GPU của mình mình không đảm bảo là mẫu GPU của bạn sẽ tương thích. GPU của mình là EVGA 3060 Ti XC GAMING, và phần nhựa che của nó dày khoảng 14mm với quạt zin.

Nếu bạn có chỗ trống trong case, bạn vẫn có thể dùng nó như luồng khí bổ sung cho quạt GPU của mình. Bạn sẽ cải thiện được khoảng 1-3 độ C.

In trên máy ENDER 3 đã mod nhiều với Direct Drive

THÔNG SỐ IN ẤN

• Chất lượng
  • chiều cao lớp: 0.08-0.16 (để kết dính tốt - số thấp hơn thì tốt hơn)
  •  đầu phun: 0.4mm
• Tường 0.8mm là đủ tốt
  • Mở rộng ngang: 0
  • Thứ tự tường: Từ ngoài vào trong
  • Độ rộng đường nhỏ nhất: 0.2mm
  • in tường mỏng: có
  • kích thước chi tiết nhỏ nhất: có
• TOP/BOT 0.8mm
  • Hoa văn: đồng tâm
  • Phần trăm chồng lấp da: 20%
  • Thứ tự Monotonic Top/Bottom
  • Ủi - CÓ
• Tốc độ
  • Infill 48 - Ngoài 15 - Trong 24 - TOP/BOT 24 - Di chuyển 150
  • Ban đầu 15 và di chuyển ban đầu 100
• Infill
  • hoa văn: cubic
  • mật độ: 100% nếu bạn muốn chắc chắn 100%
  • nhân dòng infill: 2
  • kết nối làn infill: CÓ
• Chất liệu
  • PLA, ABS hoặc PET-G (ABS tốt hơn và nhẹ hơn PET_G)
  • Nhiệt độ in: 250C với PET-G. Bạn có thể thử 230C nếu hệ thống tản nhiệt của bạn không theo kịp, nhưng nó sẽ yếu hơn.
  • bàn in: 75-80C
  • Lưu lượng 101%
    • Lưu lượng tường ngoài: 100%

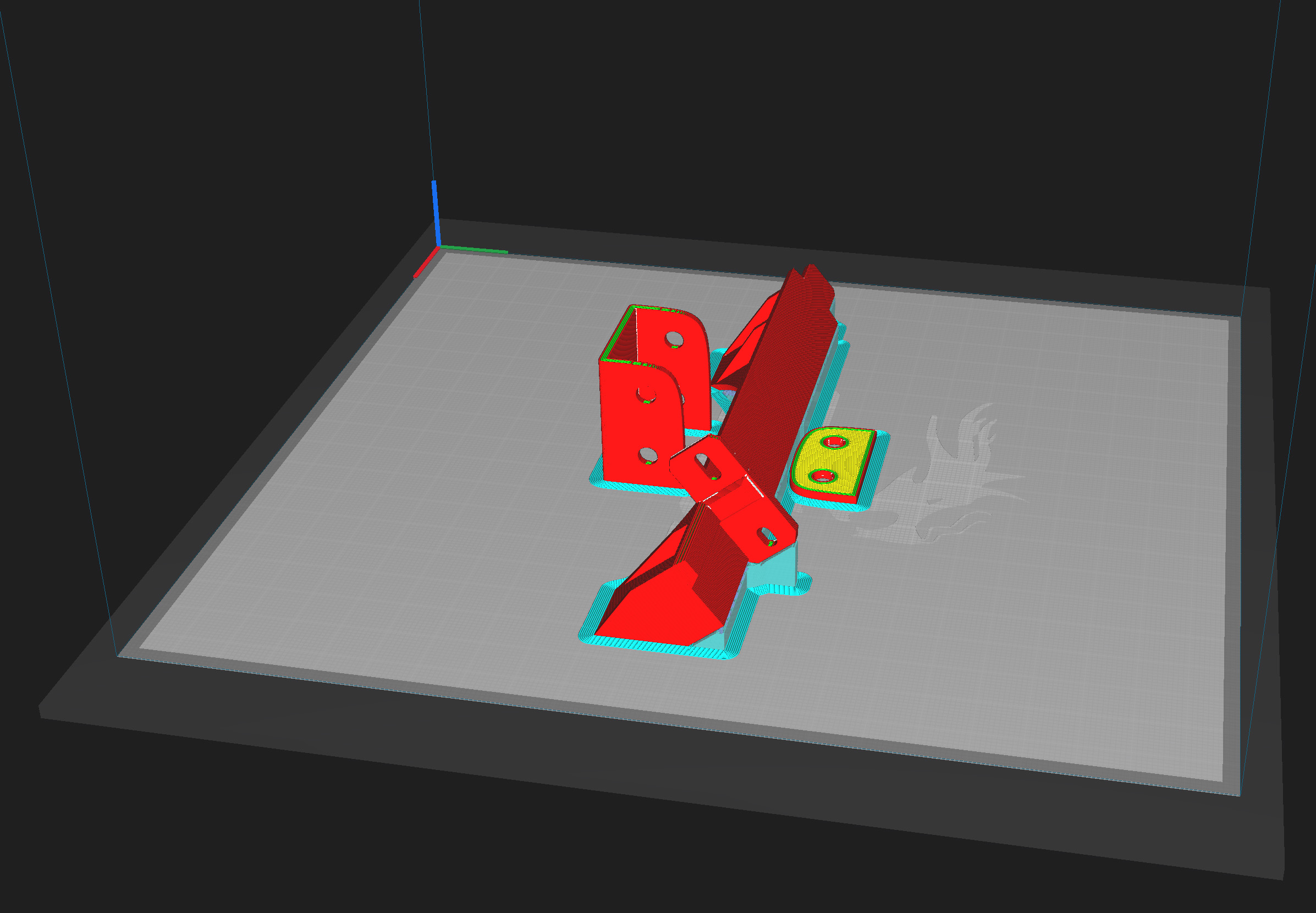

• Bạn cần Supports!
• Di chuyển: thu hồi: 1mm (direct drive)
• Brim: 3mm
  • khoảng cách 0.025mm
• Tản nhiệt có 100% để có độ chính xác về kích thước và các phần nhô ra
