Home assistant: Giám sát công tơ điện AI trên biên

Mô-đun giám sát công tơ điện AI trên biên cho Home assistant phiên bản dành cho công tơ tròn kiểu Bắc Mỹ không có khả năng giao tiếp, có thể nó cũng hoạt động với các loại công tơ tròn khác.

Đảm bảo rằng ESP32 cam của bạn có dung lượng ít nhất 4MB, nhiều loại chỉ có 2MB và không hoạt động. Kiểm tra danh sách tương thích.

Cập nhật: Phát hiện ra rằng một miếng keo nến (cho súng bắn keo) dán lên đèn LED tạo ra bộ khuếch tán tuyệt vời với chi phí rẻ và loại bỏ hầu hết hiện tượng lóa và phản chiếu. Cắt một miếng keo khoảng 10mm, hơ nóng một mặt bằng bật lửa và dán nó lên đèn LED.

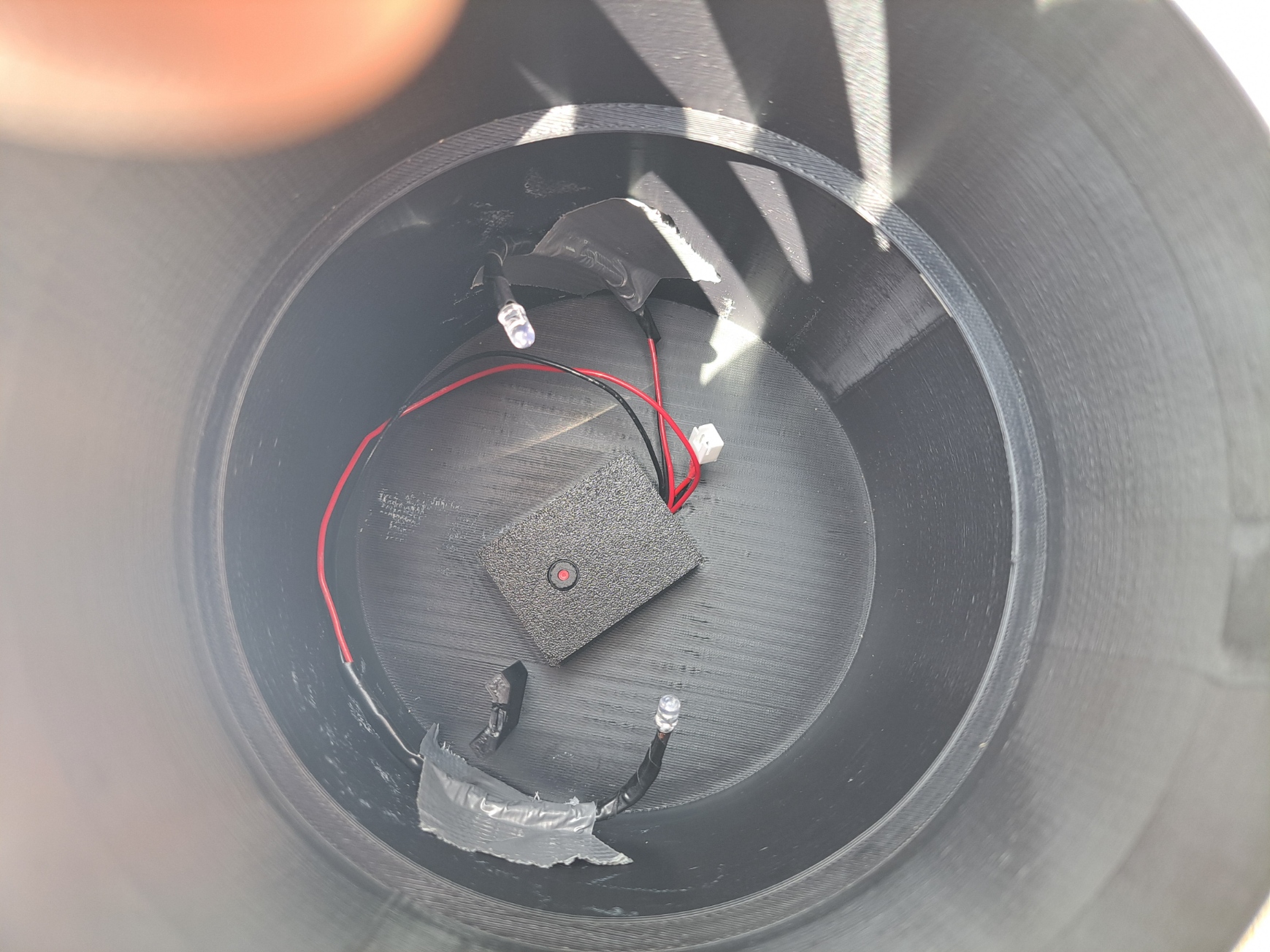

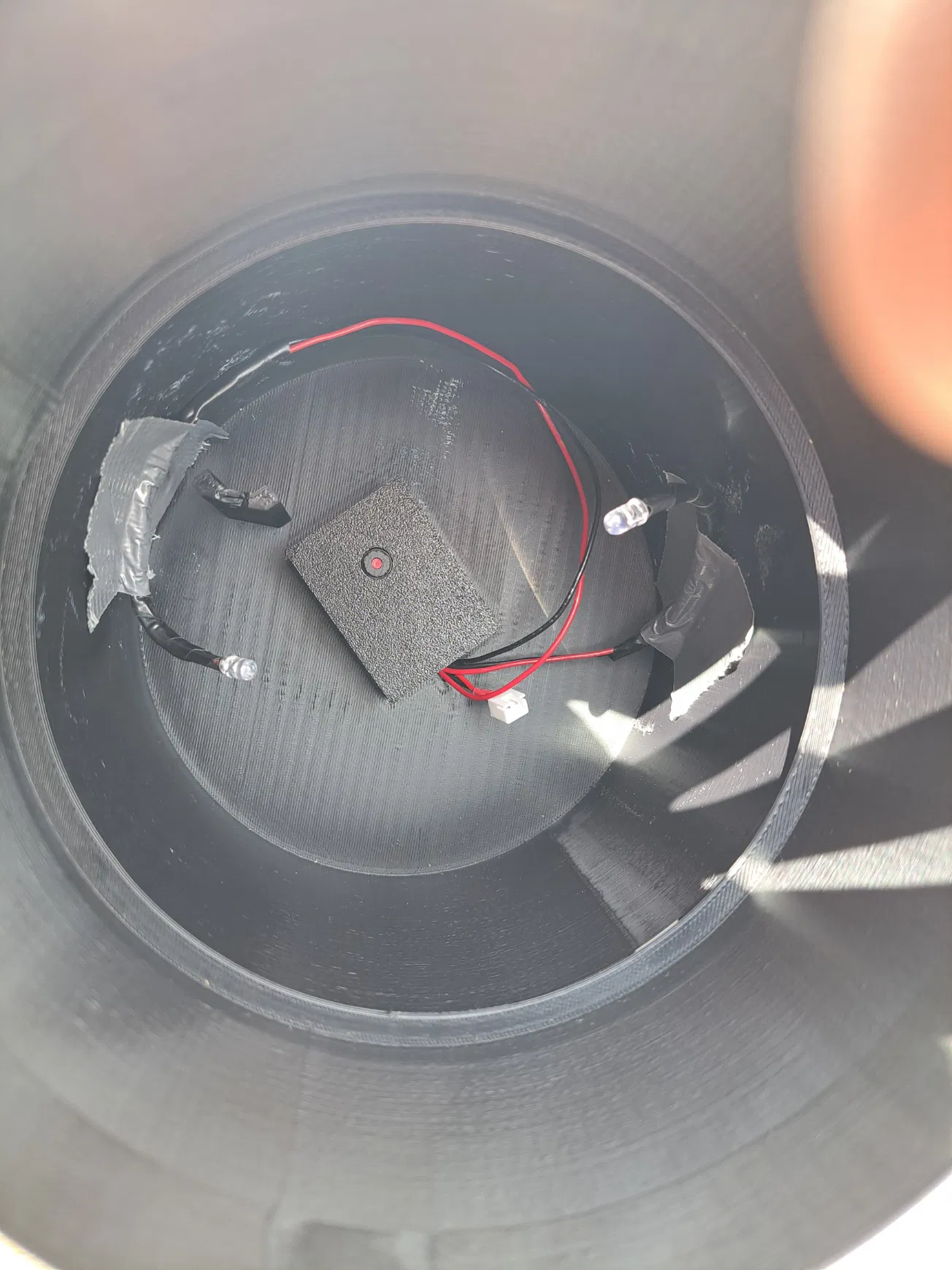

Cập nhật: Tôi đã thêm một đèn LED thứ hai, một ở mỗi bên, và điều đó giúp mọi thứ dễ dàng hơn rất nhiều.

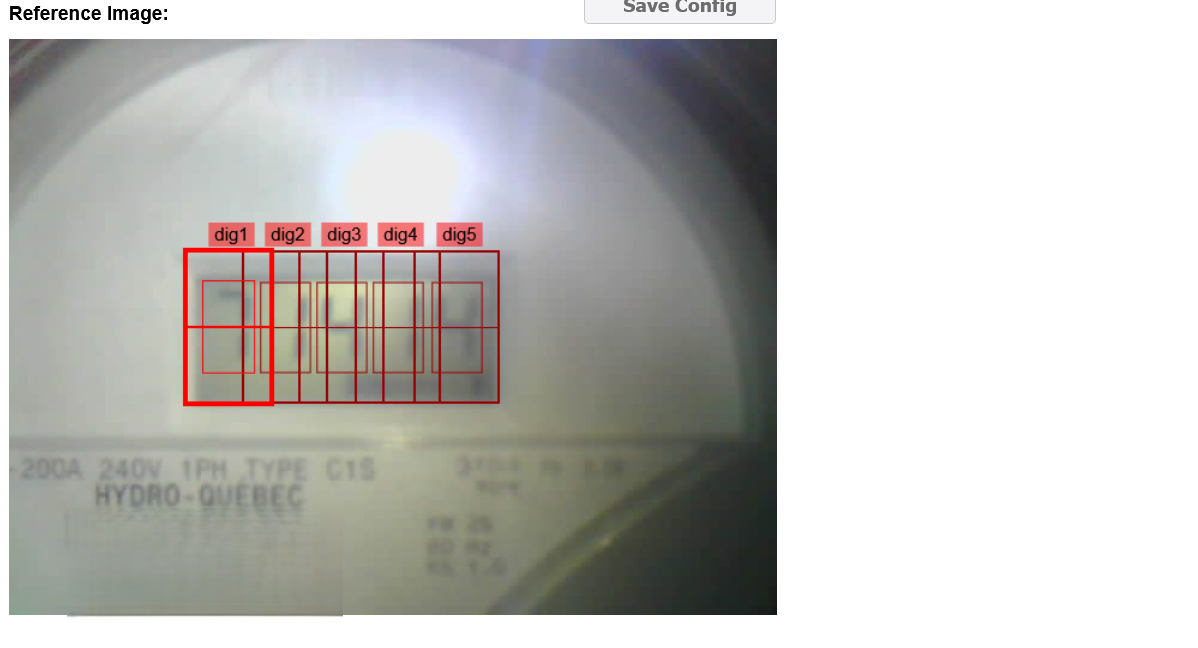

Hoạt động tốt khi cuối cùng đã tinh chỉnh xong. Phần quan trọng nhất là vị trí của đèn LED, đã thử rất nhiều vị trí khác nhau. Mẹo là chiếu sáng tối đa vào mặt sau của màn hình LCD mà không bị phản chiếu. Tùy chọn luồng trực tiếp giúp ích rất nhiều cho việc đó. Mỗi lần bạn thay đổi thứ gì đó, bạn phải tạo một ảnh tham chiếu mới, căn chỉnh ký tự đánh dấu và vùng ROI một lần nữa.

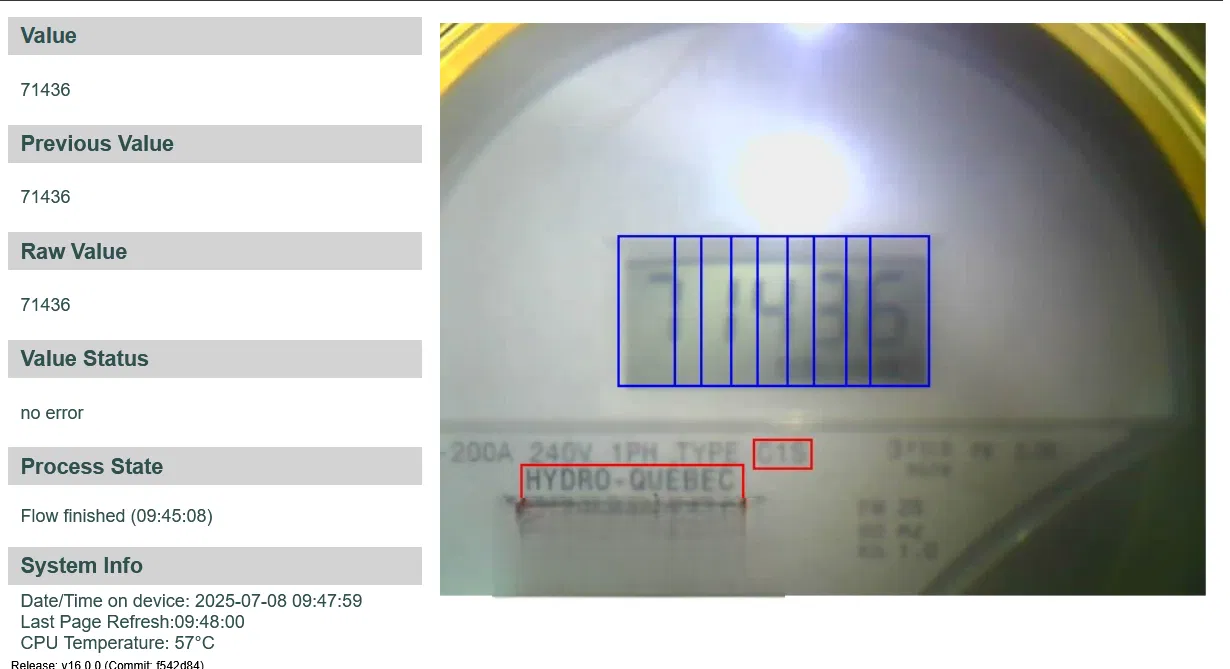

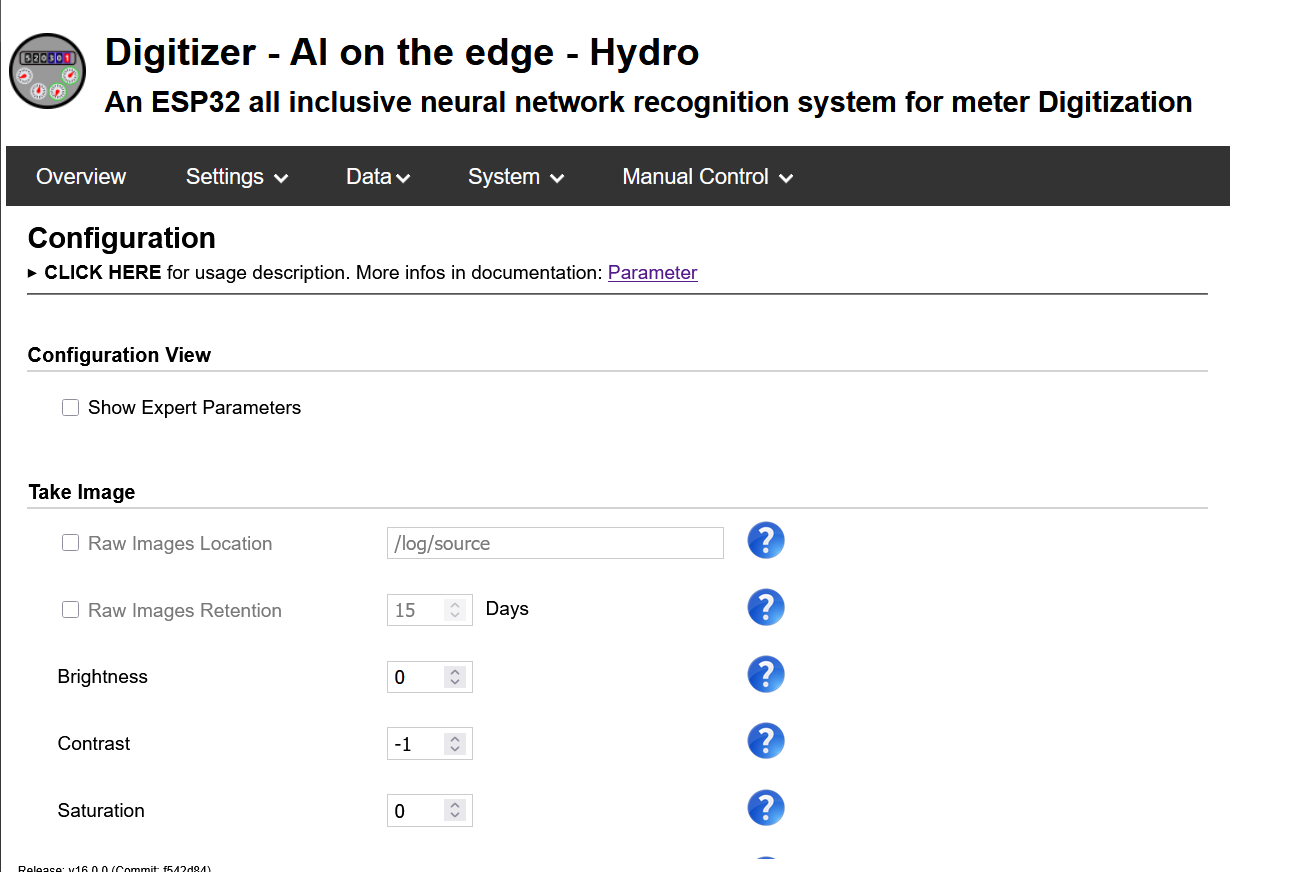

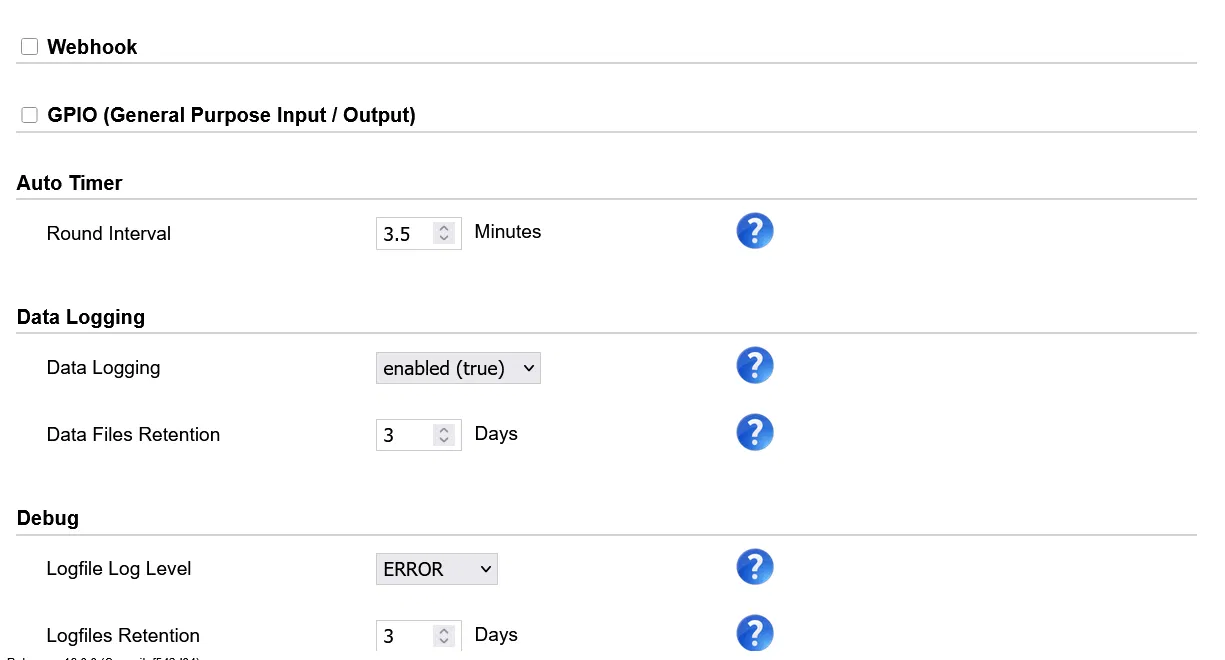

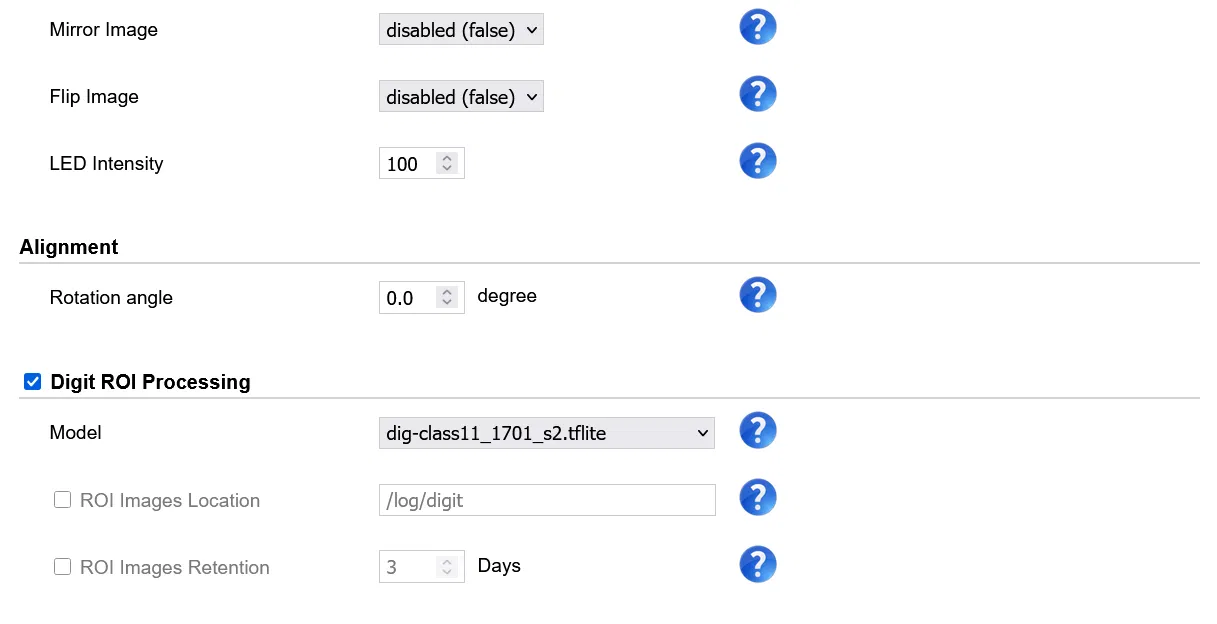

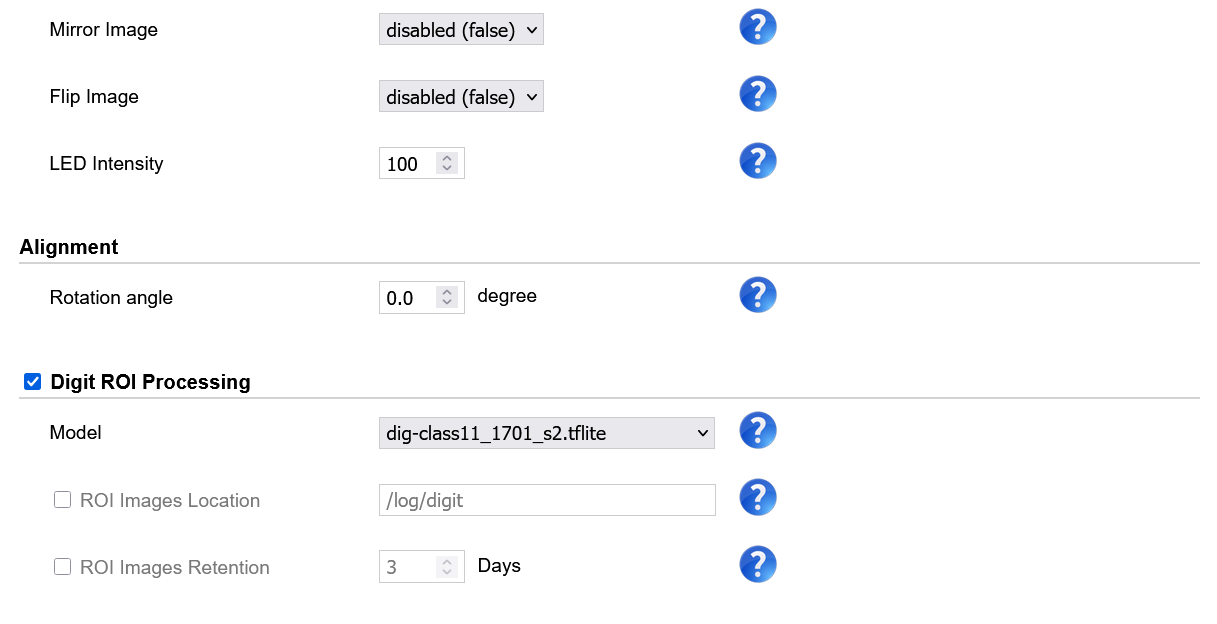

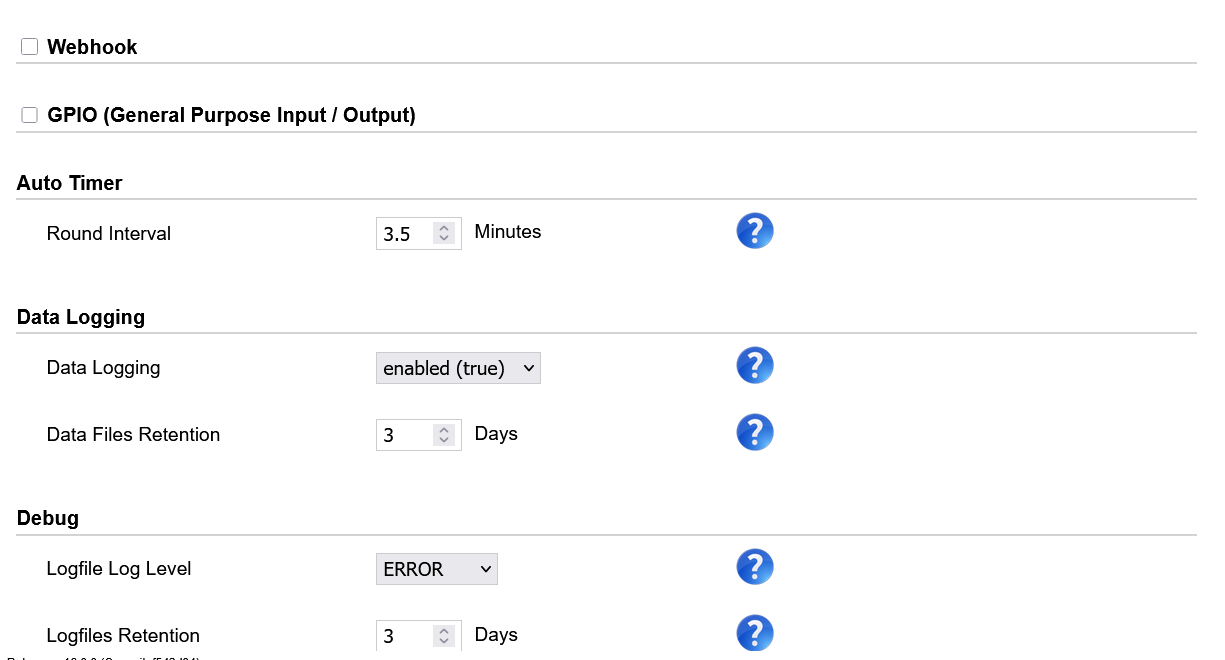

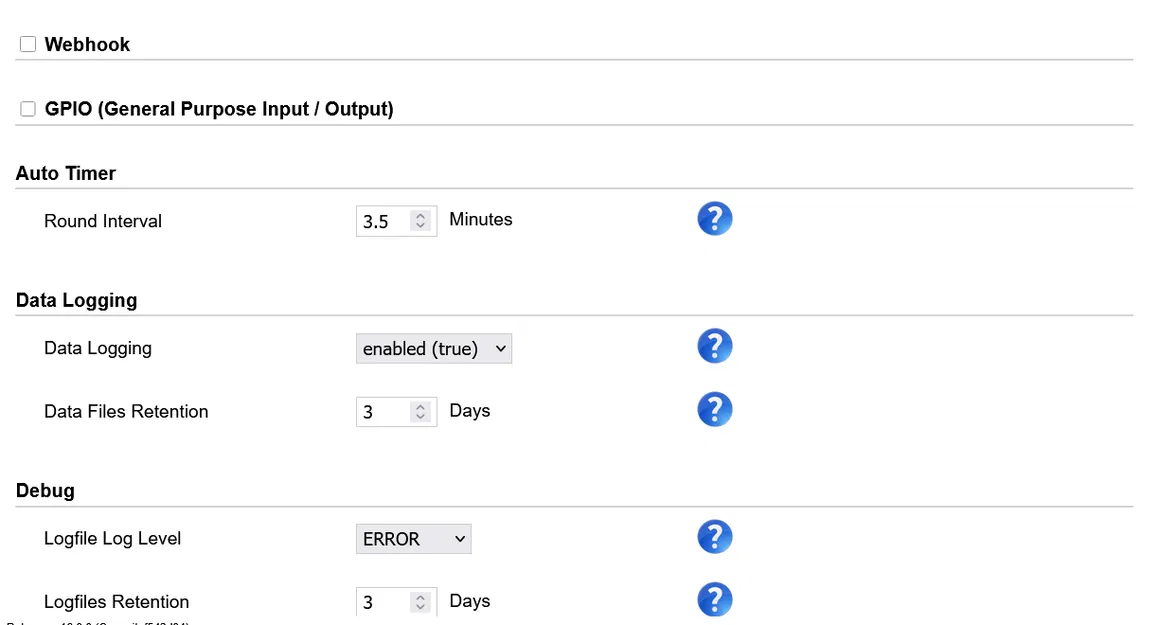

Tôi đã thử nghiệm RẤT NHIỀU với độ sáng và độ tương phản. Khi bạn nhận được kết quả như NNNNN (cho màn hình trống), 88888 (hoặc mức thứ hai), và số đọc thực tế, thì bạn đã làm được. Hãy xem hình ảnh cấu hình của tôi, có thể nó sẽ giúp ích. Tùy chọn "Start round" giúp ích rất nhiều cho việc này.

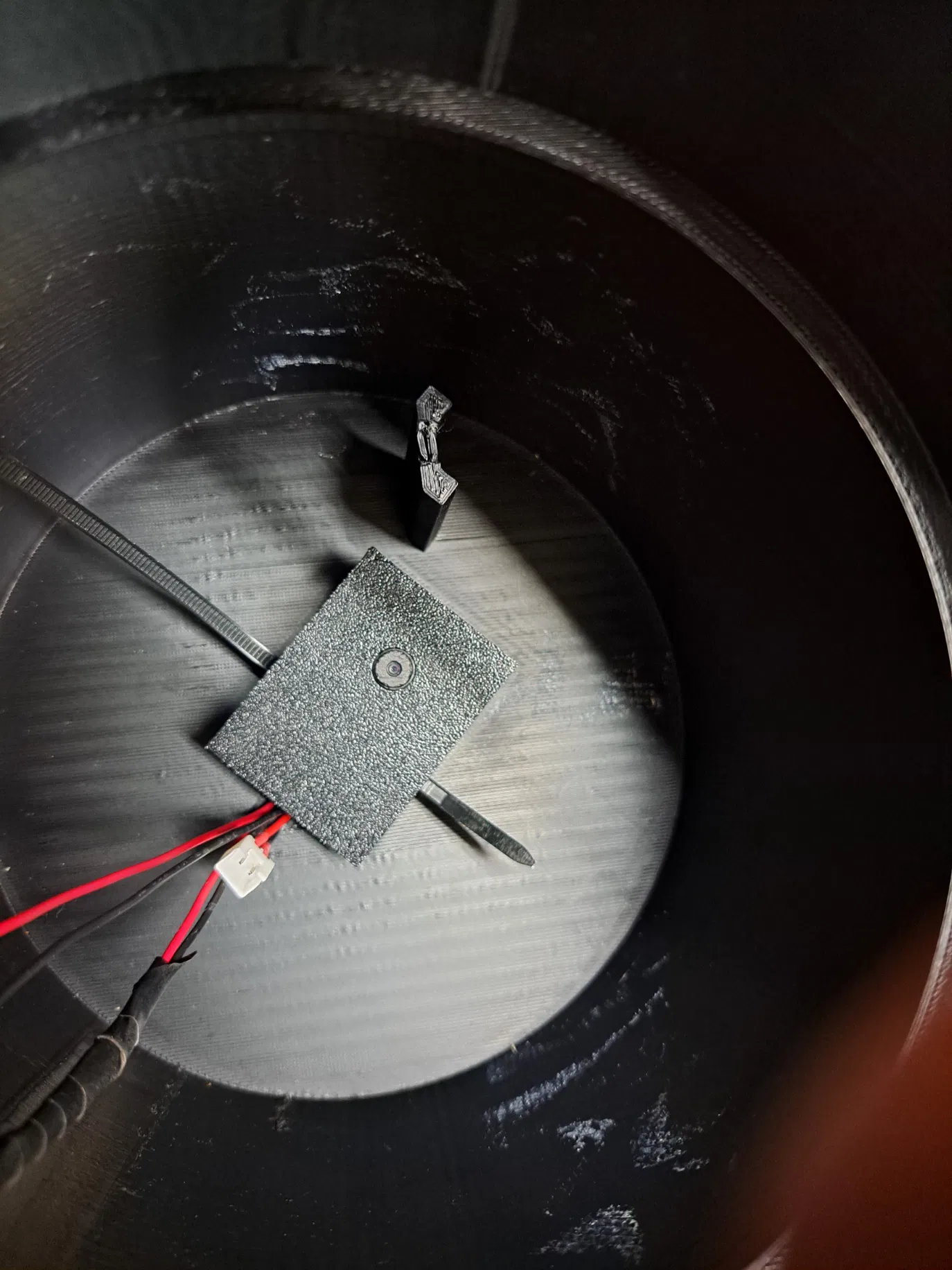

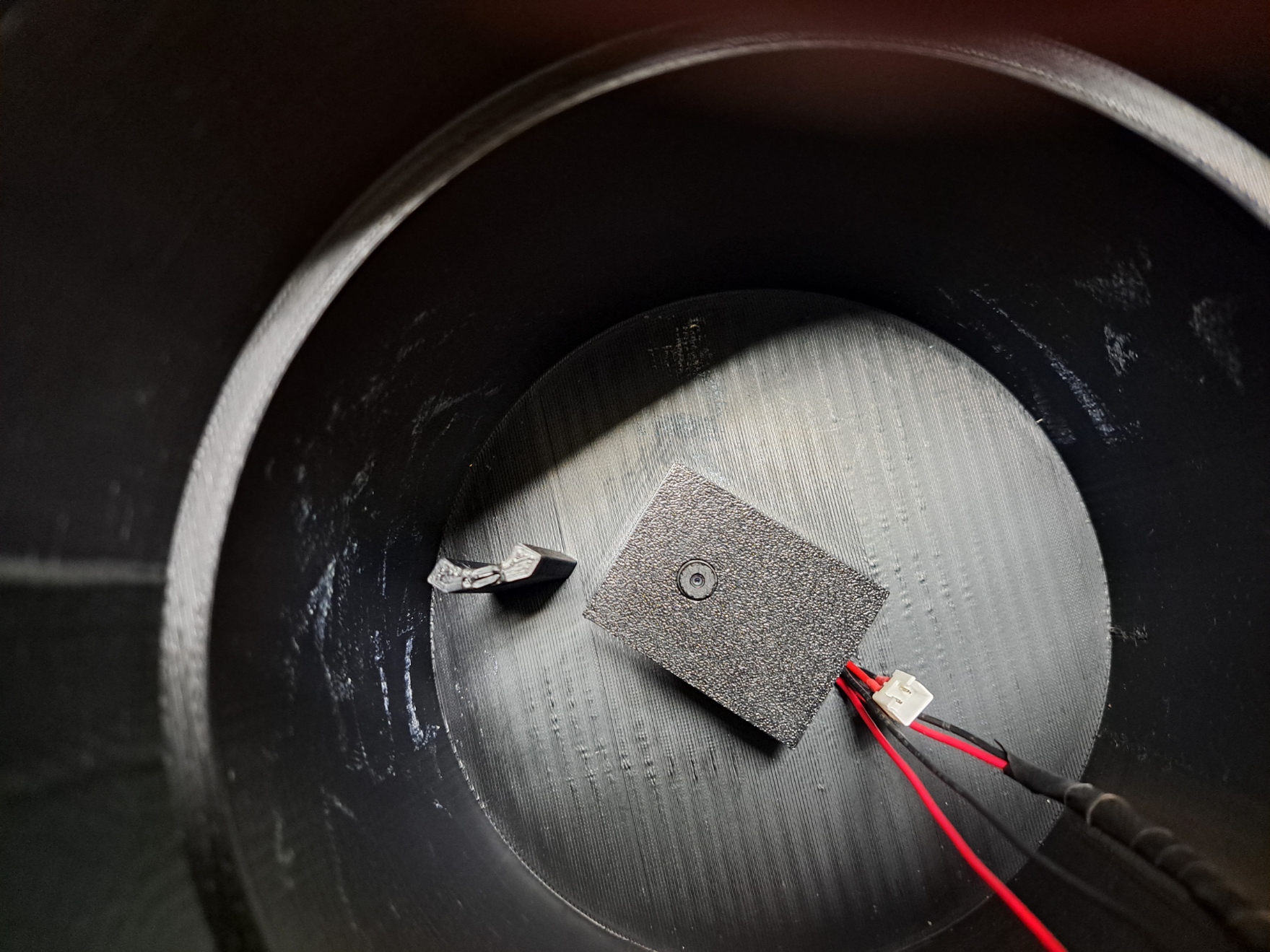

Cuối cùng tôi chỉ dán một sợi dây kim loại vào dây đèn LED và dán nó lên tường rồi điều chỉnh bằng cách xoay dây.

Đảm bảo lấy nét tốt nhất có thể.

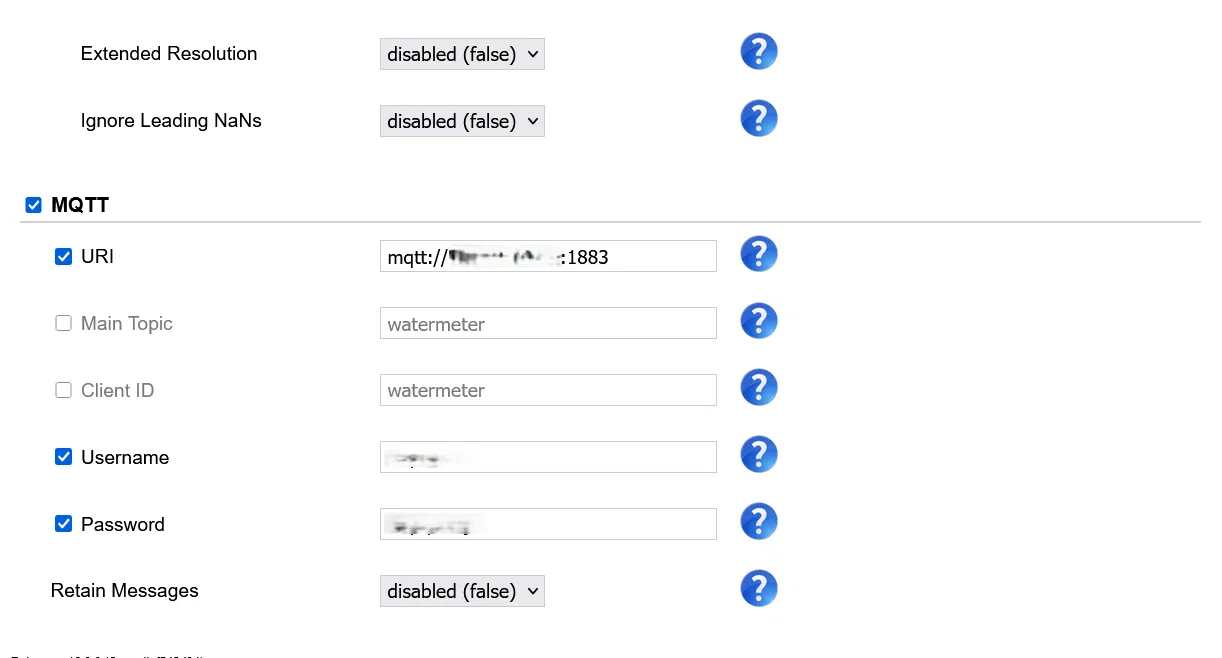

Tôi khuyên bạn nên đợi có kết quả tốt trước khi cấu hình phần mqtt.

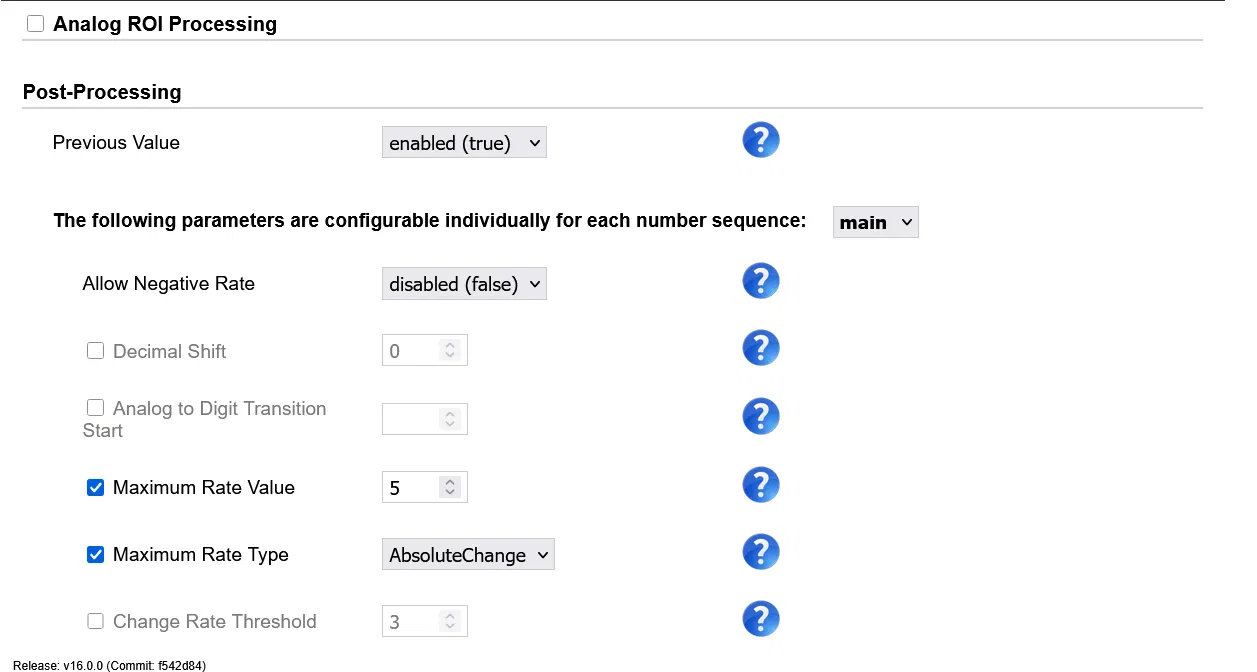

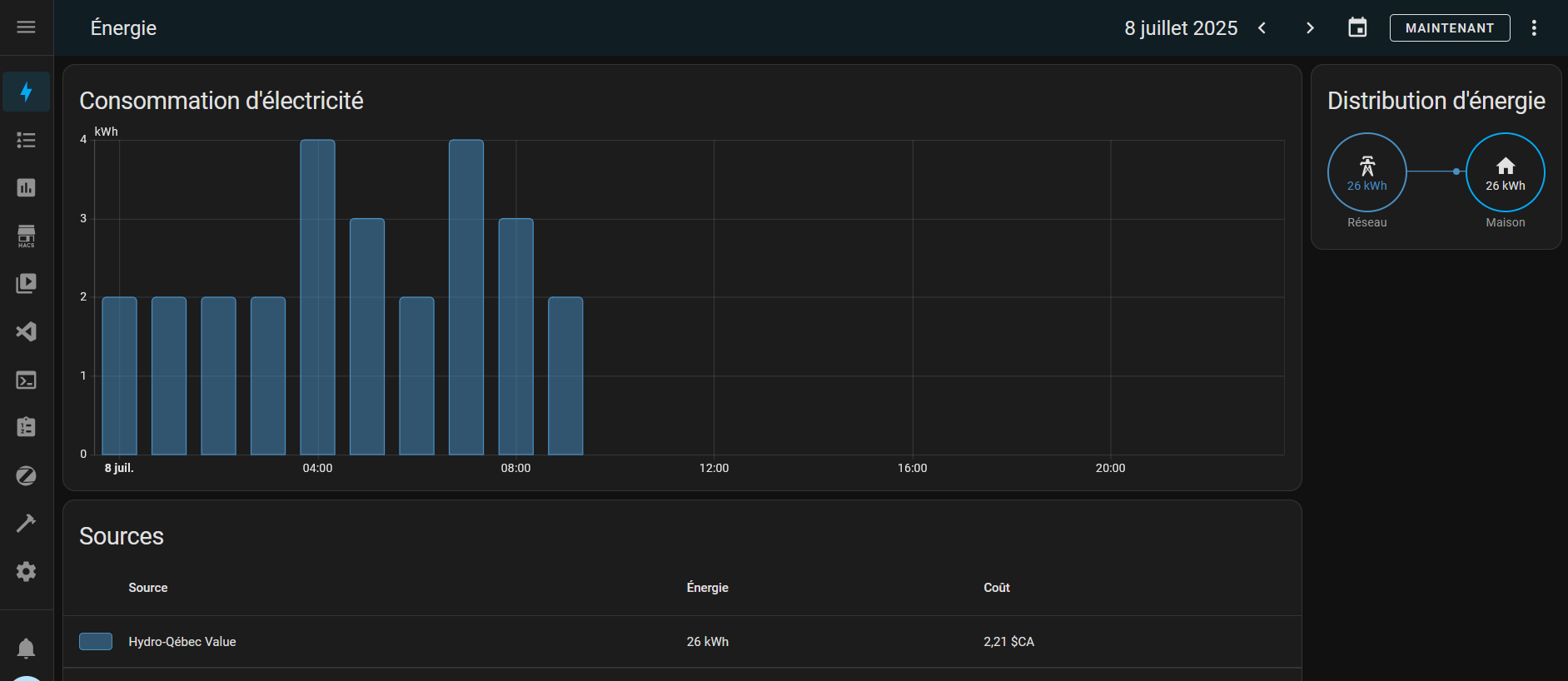

Khi bạn có kết quả tốt, hãy đặt giá trị trước đó thành giá trị bạn muốn theo dõi và đảm bảo giá trị tốc độ tối đa của bạn được đặt ở mức nhỏ, mọi thứ khác sẽ được AI xử lý và bạn sẽ nhận được mức tiêu thụ của mình mỗi giờ trong Home assistant.

Phần DIY:

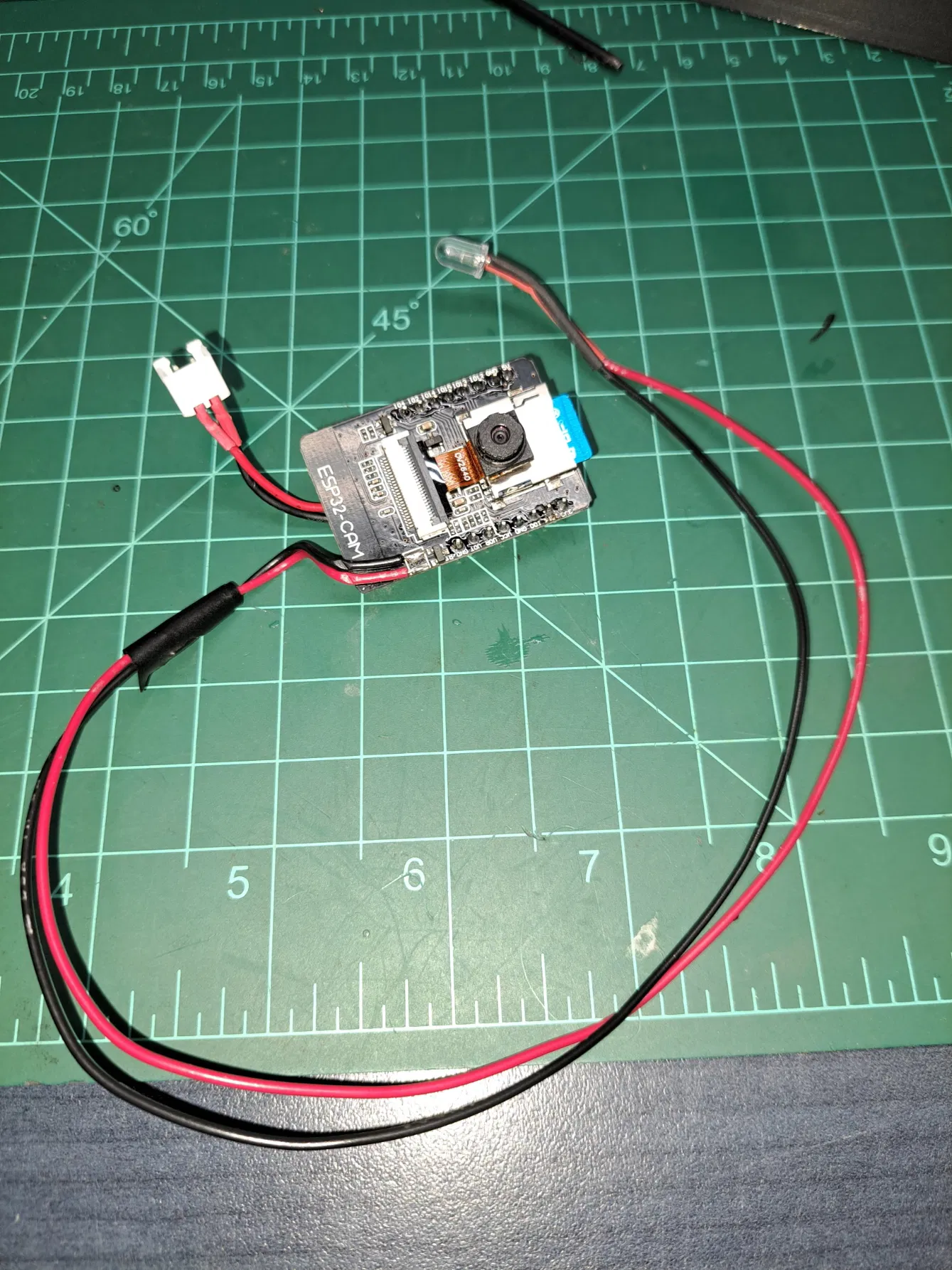

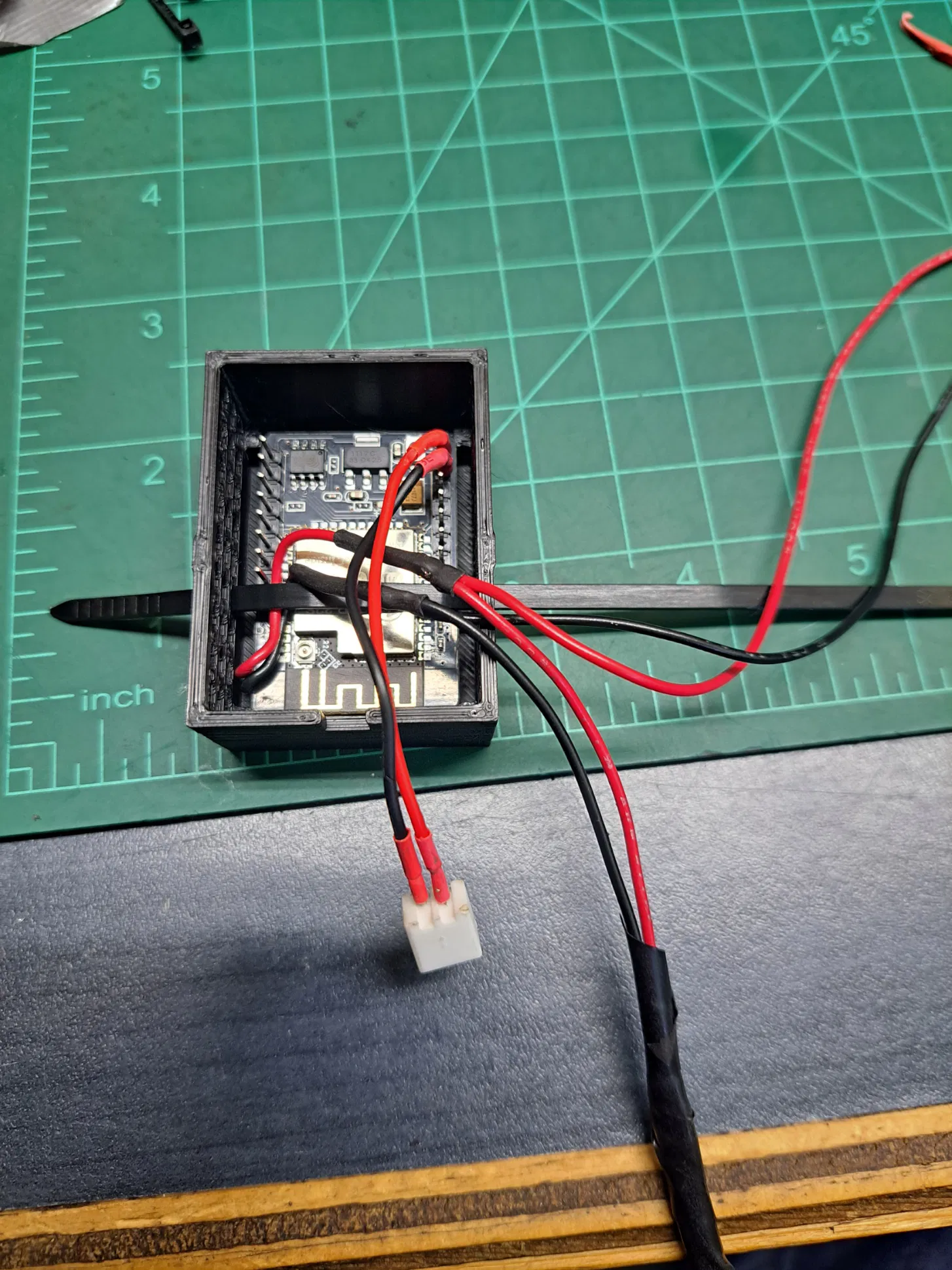

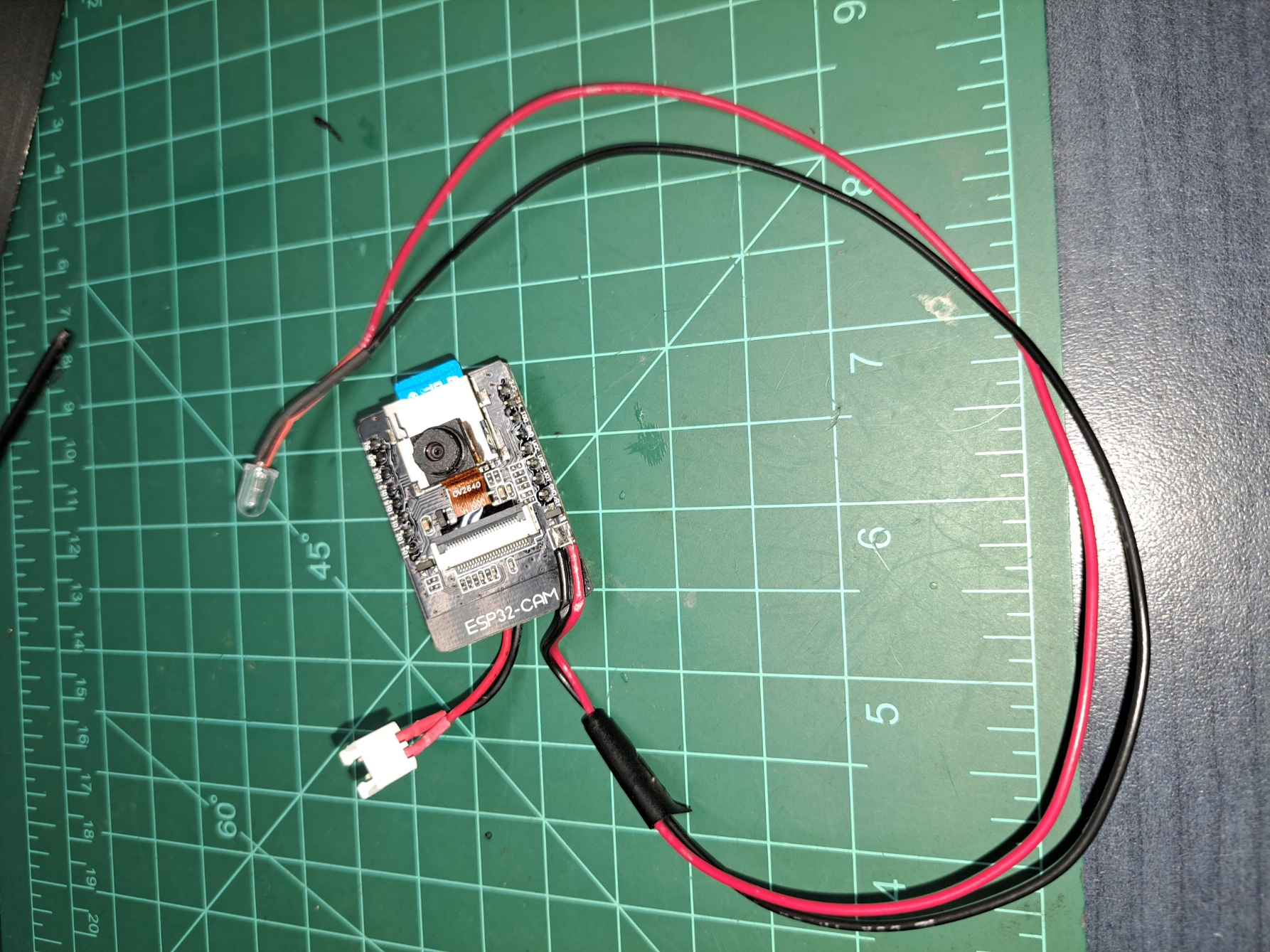

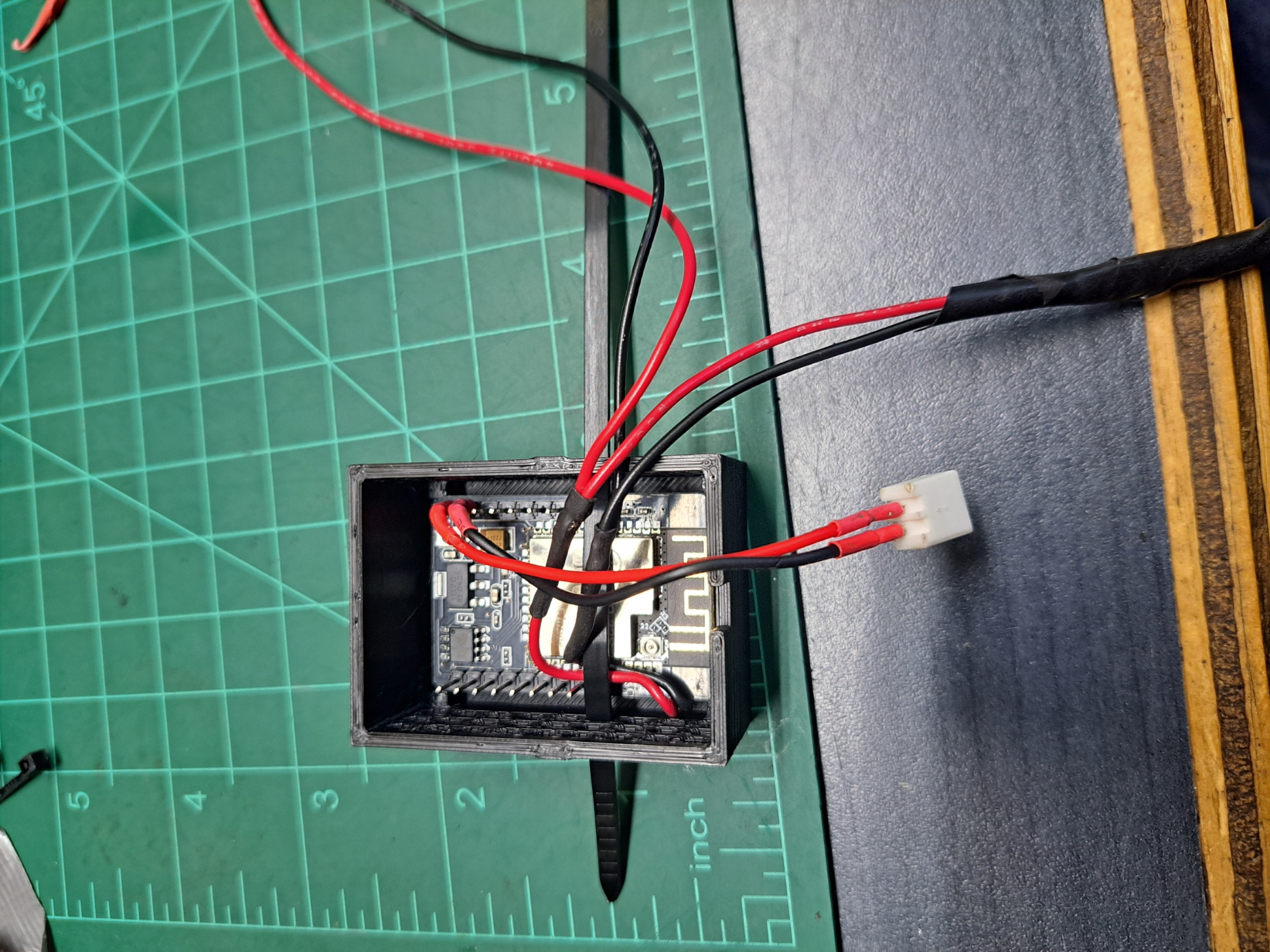

Tôi đã gỡ bỏ đèn LED của esp32 (dùng khí nóng hoặc tháo kiểu như trong video của MakerMeik) và hàn dây cho đèn LED lên bảng mạch.

Tôi đặt một điện trở 100 ohm ở phía cực dương của mỗi đèn LED.

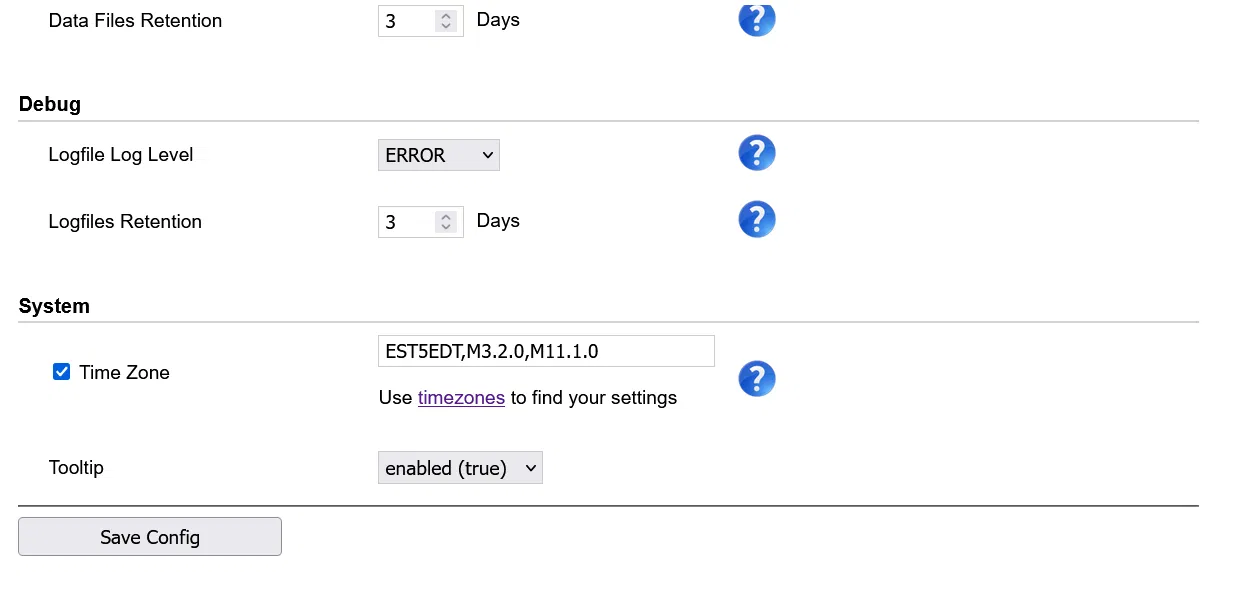

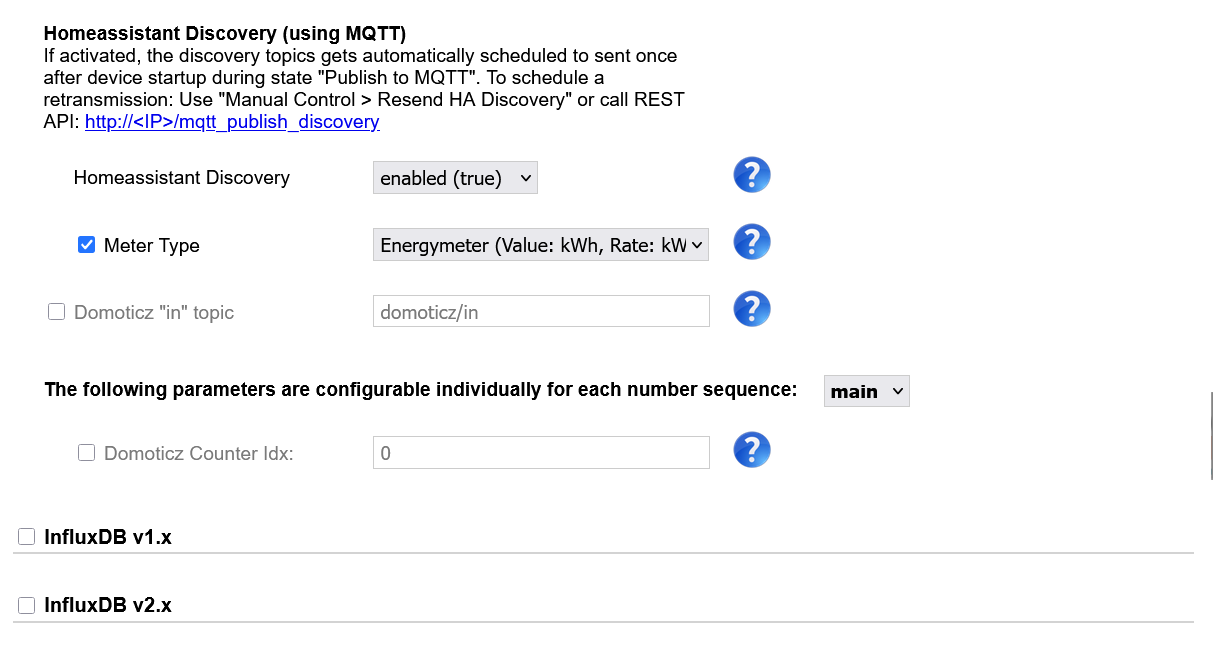

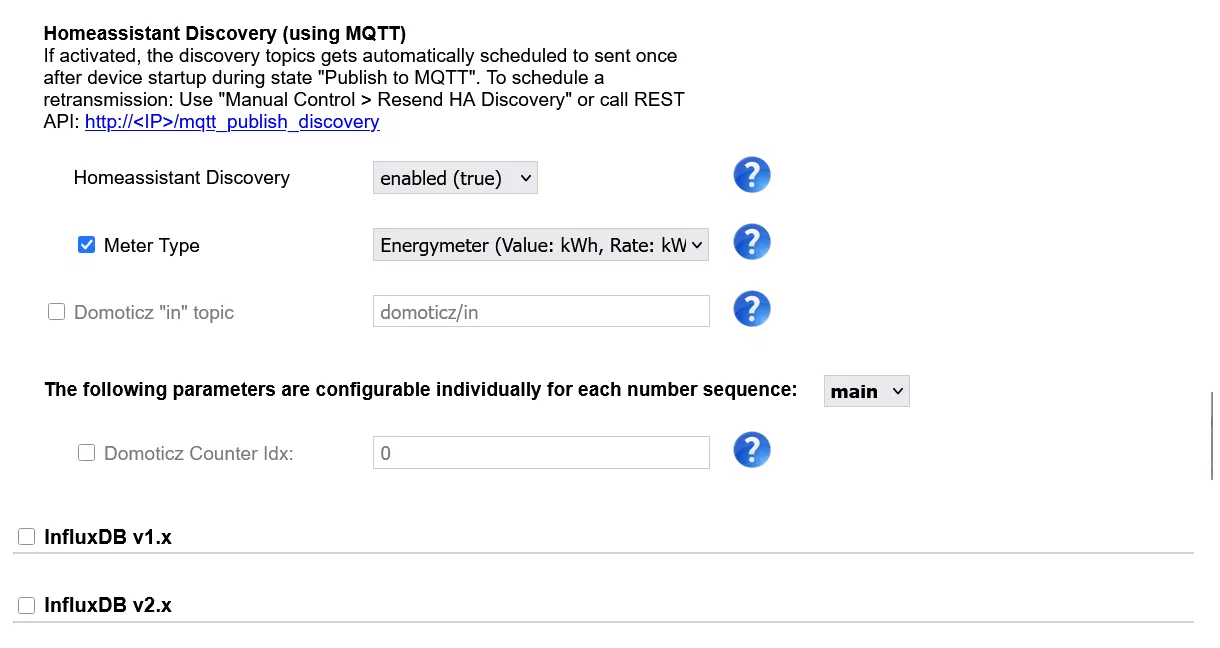

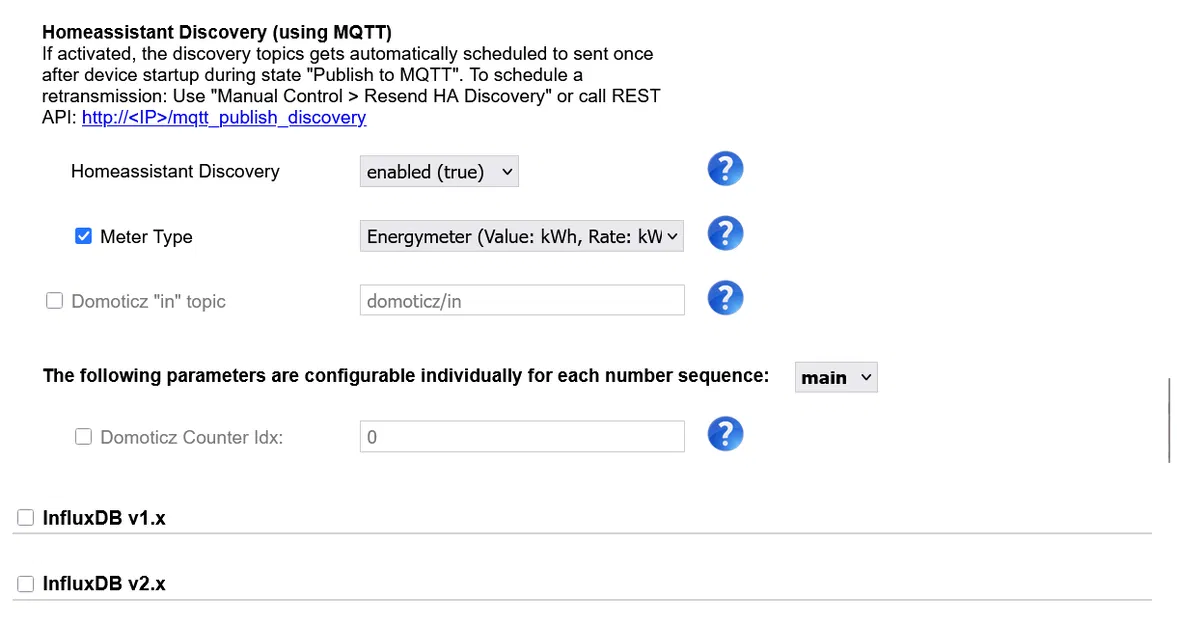

Đối với phần mềm, chỉ cần làm theo hướng dẫn Ai on the edge và Home assistant MQTT. Nếu bạn có Home Assistant OS, tôi không tin rằng bạn cần nhập tên người dùng và mật khẩu trong phần mqtt nhưng điều đó cần được xác nhận.

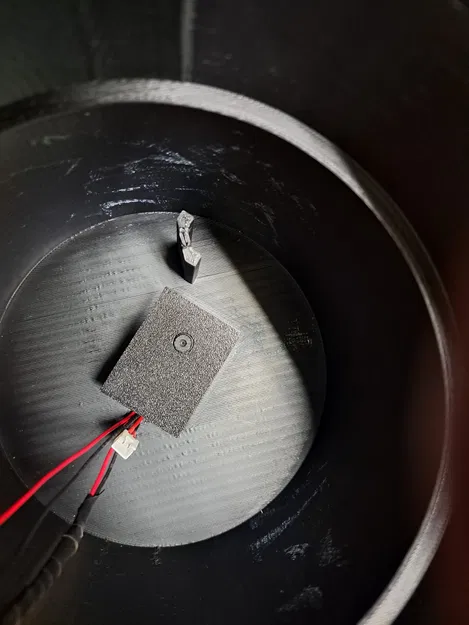

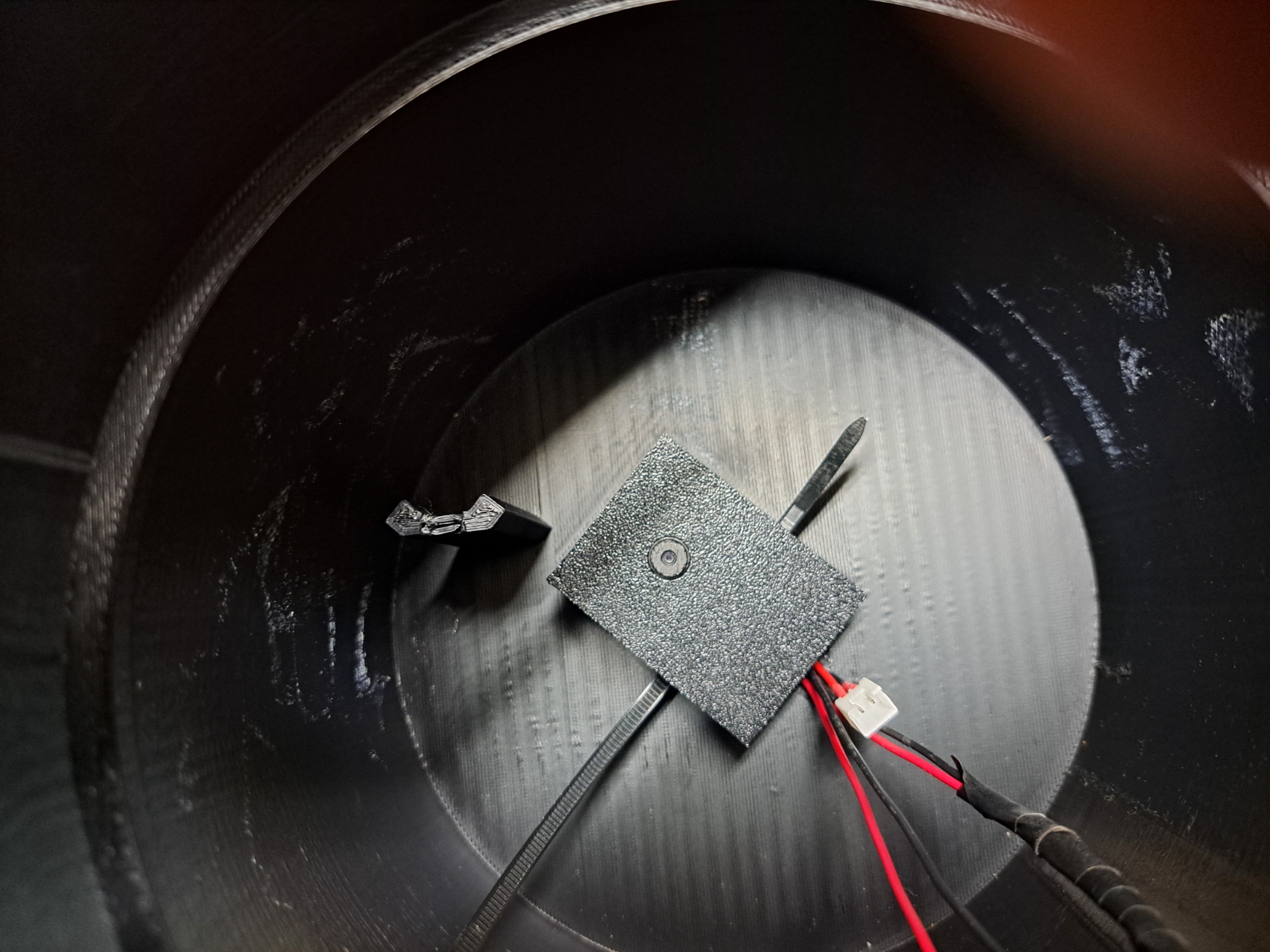

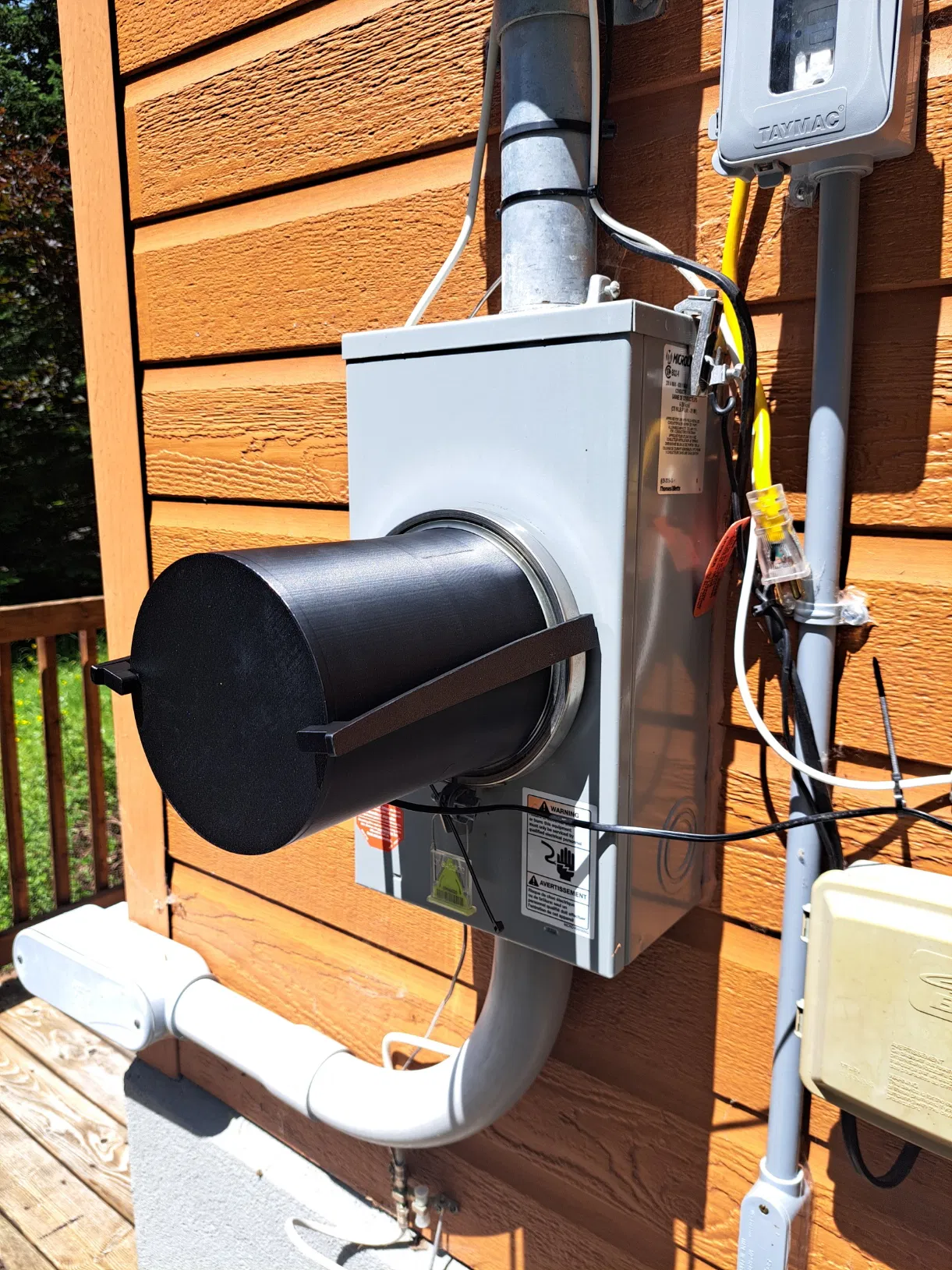

In bằng ASA vì nó ở ngoài trời, không cần hỗ trợ.

Kẹp giữ có thể được điều chỉnh kích thước theo chiều dài trong phần mềm cắt của bạn để có dung sai tốt hơn cho việc lắp đặt của bạn.

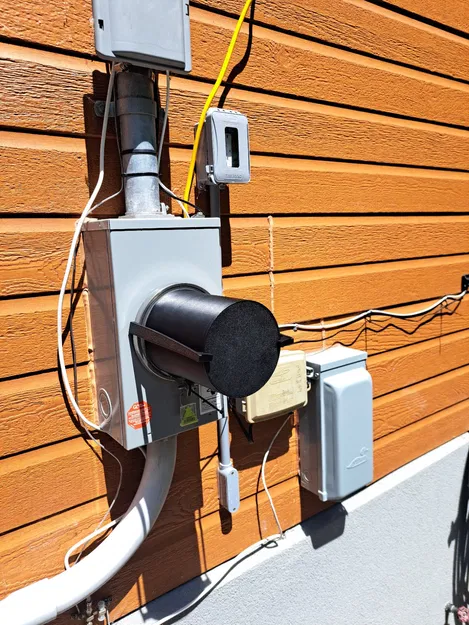

Cái này khá mỏng để tiết kiệm filament nhưng cần phải mờ đục, trong quá trình thử nghiệm của tôi, nguyên mẫu không che hết công tơ và ánh sáng lọt vào ban ngày đủ để làm hỏng AI.
